NÁVOD K OBSLUZE PIP1610 HD Connect MOTOROLA

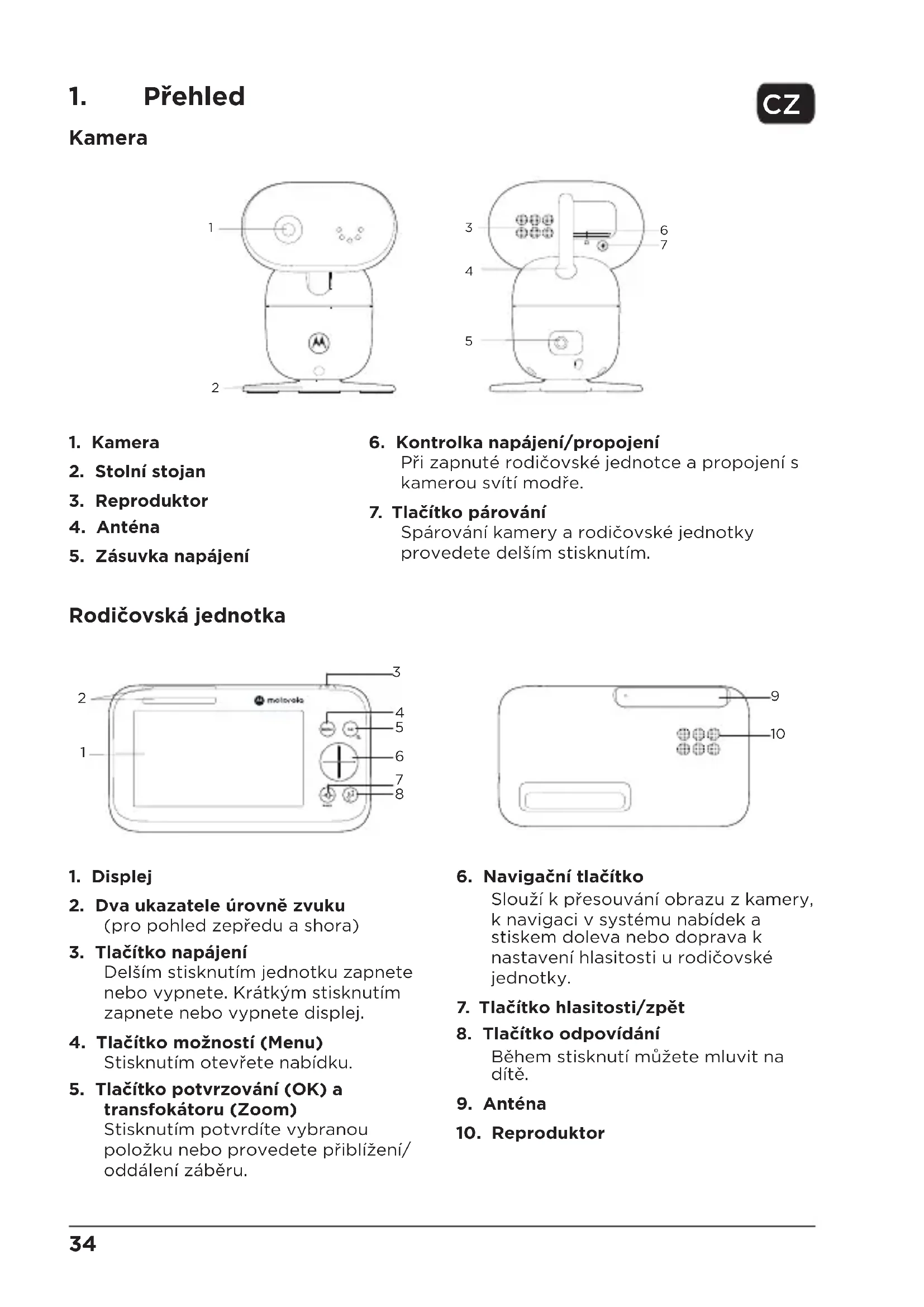

1. Kamera
2. Stolní stojan
3. Reproduktor
4. Anténa

5. Zásuvka napájení

6. Kontrolka napájení/propojení

Při zapnuté rodičovské jednotce a propojení s kamerou svítí modře.

1. Tlačítko párování

Spárování kamery a rodičovské jednotky provedete delším stisknutím.

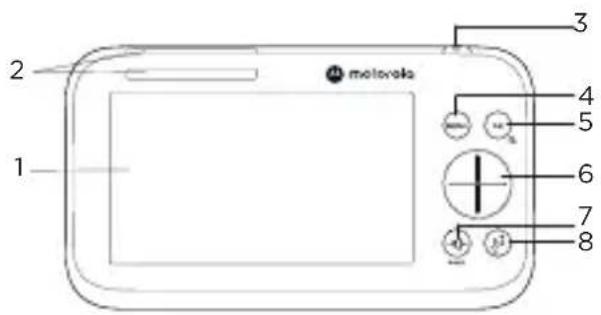

Rodičovská jednotka

1. Displej
2. Dva ukazatele úrovně zvuku

(pro pohled zepredu a shora)

1. Tlačítko napájení

Delším stisknutím jednotku zapnete nebo vypnete. Krátkým stisknutím zapnete nebo vypnete displej.

1. Tlačítko možností (Menu)

Stisknutím otevřete nabídku.

1. Tlačitko potvrzování (OK) a transfokátoru (Zoom)

Stisknutím potvrdíte vybranou položku nebo provedete přiblížení/oddálení záběru.

1. Navigační tlačítko
   Slouží k přesouvání obrazu z kamery, k navigaci v systému nabídek a stiskem doleva nebo doprava k nastavení hlasitosti u rodičovské jednotky.
2. Tlačítko hlasitosti/zpět
3. Tlačítko odpovídání
   Během stisknutí můžete mluvit na dítě.
4. Anténa
5. Reproduktor

2. Připojení a nabíjení

Kamera

1. Zapojte zástrčku napájecího adaptéru do zásuvky napájení na zadní straně kamery a druhý konec napájecího adaptéru zapojte do zásuvky síťového napájení.

2. Dětská jednotka s kamerou se zapne a rozsvítí se modře kontrolka napájení. Pokud není zapnuta rodičovská jednotka, kontrolka začne po 30 sekundách blikat červeně.

UPOZORNĚNÍ

Nebezpečí uškrcení. Došlo již k UŠKRCENÍ dětí kabelem. Dbejte na udržování odstupu dětí od kabelu (více než 1 metr). Neodstraňujte štítky ze síťových adaptérů. Používejte pouze síťové adaptéd dodané s kamerou.

Rodičovská jednotka

V rodičovské jednotce je již vložena dobíjecí baterie. Při úplném nabití je možné rodičovskou jednotku přesouvat, aniž by došlo ke ztrátě spojení s kamerou. První nabíjení baterie by mělo trvat nepřetržitě alespoň 16 hodin.

1. Zapojte zástrčku napájecího adaptéru do zásuvky napájení na boku rodičovské jednotky a druhý konec napájecího adaptéru zapojte do zásuvky síťového napájení.

2. Připojte síťové napájení.

3. Dlouhým stisknutím tlačítka napájení na horní straně rodičovské jednotky ji zapnete.

4. Když je baterie rodičovské jednotky plně nabitá, na displeji se bude trvale zobrazovat ikona 📄

Poznámka

Používejte pouze dodaný napájecí adaptér (DC 5 V / 1500 mA).

Spárování dětské (kamerové) jednotky s rodičovskou jednotkou

Dětská jednotka a rodičovská jednotka jsou již spárovány. V případě, že chcete spárovat další kameru, podržte stisknuté tlačítko na zadní straně dětské (kamerové) jednotky, dokud neuslyšíte oznámení „připraveno na spárování“.

3. Montáž kamery na stěnu

1. Označte na stěně pozice dvou otvorů pro šrouby podle rozteče otvorů v nástěnném držáku. Na označených místech vyvrtejte otvory.
2. Do obou vyvrtaných otvorů zasuňte dodané hmoždinky.
3. Do hmoždinek zašroubujte dodané vruty.
4. Povolením šroubu na spodní straně stolní stojanu jej odejměte z kamery.
5. Tímto šroubem připevněte ke kameře nástěnný držák.
6. Nástěnný držák nasad'te na šrouby ve stěně.

1

Součástí balení je napájecí adaptér s delším kabelem, který je vhodný pro montáž na stěnu, když je zásuvka daleko od kamery.

4. Používání videochůvičky

Hlavní nabídka rodičovské jednotky

Přiblížit/oddálit záběr z kamery

Nastavit jas displeje

Playlist

Nastavit upozornění

Volba jednotky pro měření teploty mezi °C a °F

Volba kamery

Zapnout/vypnout displej

Zobrazení záběrů z více kamer

Doručené zprávy

Stavové ikony

Síla signálu

Ukazatel stavu nabití baterie

Přiblížení záběru

Nastavené upozorňování

Přehrávání ukolébavky

Přehrávám audioknihu

Přehrávám osobní záznam

Vypnutý reproduktor

Režim odpovídání

Noční vidění

Doba pro vypnutí displeje (5/30/60 minut)

Povolen spořič obrazovky

Cyklické zobrazování z kamer

Zvolená kamera

Další možnosti v nabídkách

Uvnitř nabídky pro playlisty

Přehrávání ukolébavek

Přehrávání osobního záznamu

Přehrávání audioknihy

Ovládání hlasitosti při přehrávání

Poznámka

Osobní zvukový záznam je k dispozici pouze pokud byl pořízen pomocí aplikace Motorola Nursery.

Podrobnější vysvětlení všech funkcí a pokynů najdete v uživatelské příručce ke stažení na motorolanursery.com.

5. Sledování dítěte na zařízení

Minimální systémové požadavky na zařízení

• Android™: verze 7.0 nebo vyšší
• iPhone®/iPad® iOS: verze 10.0 nebo vyšší
• Rychlé připojené k internetu (WiFi): alespoň 0,6 Mbps směrem do sítě (upload) na každou kameru (rychlost připojení můžete ověřit na webové adrese https://speedtest.cesnet.cz/).

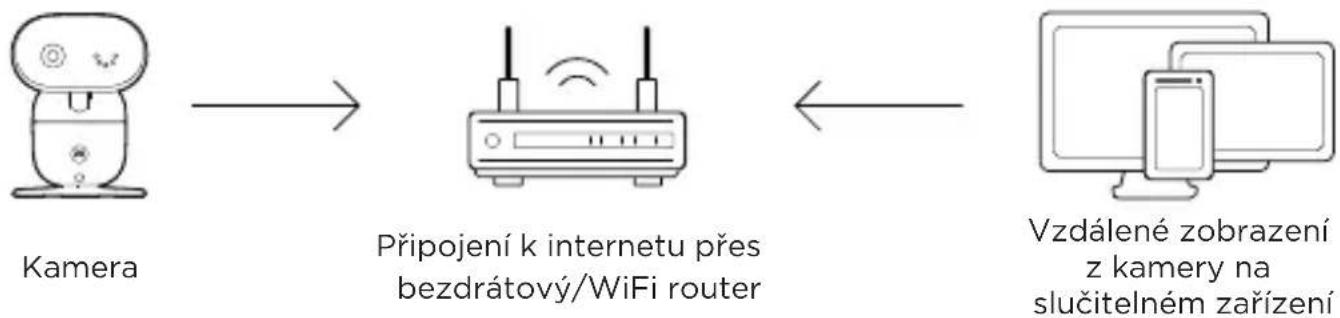

Provedte připojení k místní síti WiFi a použijte aplikaci Nursery App.

1. Na „chytrém“ zařízení naskenujte QR kód stáhněte si aplikaci Motorola Nursery z App Store pro zařízení iOS nebo z Obchodu Google Play™ pro zařízení Android™.
2. Staženou aplikaci nainstalujte.
3. Podle pokynů na obrazovce aplikaci spustte a zaregistrujte se v ní nebo se přihlaste.
4. Otevřete aplikaci Motorola Nursery na slučitelném chytrém telefonu nebo tabletu.
5. Podle pokynů v aplikaci si vytvořte účet a připojte kameru k zařízení.

Stlačením a podržaním zabezpečíte spárovanie s rodičovským zariadením.

Stlačením a podržaním zapnete a vypnete zariadenie. Stlačením zapnete alebo vypnete obrazovku.

1. Tlačidlo ponuky

Stlačením otvoríte ponuky.

1. Tlačidlo OK/Priblíženia

1. Zástrčku DC napájacieho adaptéra zapojte do napájacej zásuvky na boku rodičovského zariadenia a druhý koniec sietového adaptéra zapojte do nástennej zásuvky.

2. Zapnite sietové napájanie.

3. Stlačením a podržaním napájacieho tlačidla na vrchu rodičovského zariadenia zapnite dané zariadenie.

4. Ked'je rodičovské zariadenie plne nabité, na displeji obrazovky sa zobrazí a bude svietit

Poznámka

Používajte iba dodaný napájací adaptér (5 V DC/1500 mA).

Detské zariadenie (kameru) spárujte s rodičovským zariadením

3. Montáž detského zariadenia (kamery) na stenu
