Návod k obsluze Reflexní světelná závora

CZ

OGP7xx

1 Poznámka

1.1 Použité symboly

▶ Návod k postupu

▷ Reakce, výsledek

[...] Označení tlačítek, spínací plochy nebo indikátory

→ Příčný odkaz

Důležité upozornění

Při nedbání jsou možné chybné funkce nebo poruchy.

2 Bezpečnostní pokyny

podle cULus

Pozor - pokud budou použita jiná než zde uvedena obslužná a justovací zařízení, nebo budou prováděny jiné způsoby postupu, pak toto může vést k nebezpečnému způsobu vyzařování.

Viditelné laserové světlo; LASEROVÁ TŘÍDA 1

Odpovídá EN/IEC 60825-1 : 2007 a EN/IEC 60825-1 : 2014

Vyhovuje regulaci 21 CFR 1040.10 s výjimkou shody s normou IEC

60825-1 Ed. 3, jak je popsáno v Laser Notice No. 56 ze dne 8. května 2019.

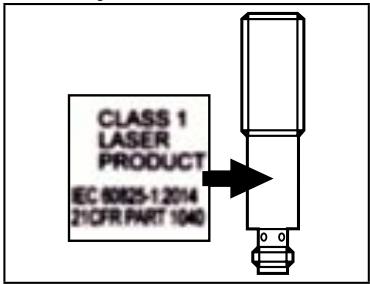

Poloha výrobního štítku

Informační štítek

3 Použití z hlediska určení

Ve spojení s odrazovým zrcadlem "tripel" nebo s reflexní fólií detekuje reflexní světelná závora bezdotykově předměty a materiály a jejich přítomnost hlásí spínacím signálem.

Dosah ("range"): → www.ifm.com → Datový list-vyhledávání → např. OGP700.

4 Montáž

1: LED

▶ Zrcadlo "tripel" nebo reflexní fólii umístit za objekt, který má být detektován.
▶ Na něj nasměrovat reflexní světelnou závoru a pomocí montážního držáku ji upevnit.

Maximální dosah pouze při přesném nasměrování.

5 Elektrické připojení

Přístroj může být instalován pouze odborným pracovníkem elektrotechnického oboru

▶ Řidte se národními a mezinárodními předpisy pro zřizování elektrotechnických zařízení.
▶ Zajistit napěťové napájení podle EN 50178 50178

▶ Uvést zařízení do stavu bez napětí.

▶ Přístroj připojit následujícím způsobem:

DC PNP

Pin 1 = L+ (10...36 V DC)

Pin 3 = L-

Pin 4 = zátěž ( 200 mA )

( Pin 2 = neobsazeno )

6 Nastavení

6.1 Přístroj má spínat, když bude objekt rozpoznán

1	▶ Umístit objekt
	▶ Stlačit [OUT on] 2 s. ▷ Die LED bliká.
2	▶ Odstranit objekt
	▶ stlačit [OUT off]. ▷ LED zhasne. Programování je ukončeno.

6.2 Přístroj nemá spínat, jestliže bude objekt rozpoznán

▶ Objekt umístit (jak je uvedeno na obr.1) a stlačit [OUT off].
▶ Objekt odstranit (jak je uvedeno na obr. 2) a stlačit [OUT on].

Nastavení mohou být prováděna také nejprve bez objektu a potom s objektem.

6.3 Nastavit maximální citlivost

▶ Přístroj nasměrovat tak, aby nebylo odráženo světlo.

Přístroj má sepnout, když je objekt rozpoznán

▶ Nejprve stlačit [OUT on] potom [OUT off].

Přístroj má sepnout jestliže objekt nebude rozpoznán

Nejprve stlačit [OUT off] a pak [OUT on].

6.4 Programování je provedeno špatně

▷ Žlutá LED bliká rychlel (8 Hz).
- Rozdíl měřících hodnot je velmi malý.
• Max. Maximální doba programování 15 min byla překročena.

6.5 Elektronický zámek

Tlačítka uzamknout nebo odemknout

▶ Stlačit současně [OUT on] a [OUT off] 10 s.

▷ Potvrzení bude provedeno změnou stavu LED.

7 Provoz

▶ Prověřte zda přístroj spolehlivě funguje.

▷ LED svítí když je spínací výstup propojen.

8 Údržba, opravy a likvidace

▶ Čelní okénko přístroje udržovat zbavené nečistot.
▶ K čištění nepoužívejte rozpouštědla nebo čistící prostředky, které by mohly poškodit části z umělé hmoty.
▶ Neotevírat pouzdro přístroje. Uvnitř přístroje se nenachází žádné komponenty, které mohou být udržovány samým uživatelem.
