GIS 121 - Svářecí stroj Güde - Bezplatný návod k obsluze

Typ produktu	Svařovací invertor
Značka	Güde
Model	GIS 121
Napájecí napětí	230 V ~ 50 Hz
Svařovací proud	20 - 120 A
Příkon	3,6 kVA
Zatěžovatel (40°C)	60 % při 120 A
Průměr elektrod	1,6 - 3,2 mm
Svařovací procesy	MMA (obalená elektroda)
Rozměry (D × Š × V)	310 × 130 × 210 mm
Hmotnost netto	5,2 kg
Třída ochrany	IP21S
Třída ochrany transformátoru	Třída H
Připojení svařovacího kabelu	Rychlospojky Euro
Funkce anti-sticking	Ano (automatické uvolnění elektrody)
Funkce hot start	Ano (snadnější zapálení oblouku)
Funkce arc force	Ano (stabilizace oblouku)
Údržba a čištění	Odpojte přístroj, čistěte větrací otvory suchým štětcem, nepoužívejte rozpouštědla
Bezpečnost	Ochrana proti přetížení, termostatická ochrana; používejte svářečskou kuklu a izolační rukavice
Náhradní díly a opravitelnost	K dispozici prostřednictvím servisu Güde; opravu doporučujeme svěřit odborníkovi
Obecné informace	Návod k použití a obsluha k dispozici online ve formátu PDF; dodáváno se svařovacími kabely, držákem elektrody, zemnící svorkou a kartáčem

Často kladené otázky - GIS 121 Güde

Jaké typy elektrod mohu použít s Güde GIS 121?

GIS 121 přijímá obalené elektrody o průměru 1,6 až 3,2 mm, jako jsou bazické (E7018) nebo rutilové (E6013). Pro ocel upřednostněte elektrody 2,5 mm pro tloušťku 3-6 mm.

Jak nastavit svařovací proud na přístroji?

Otočte ovládacím knoflíkem na přední straně. Proud se plynule nastavuje od 20 do 120 A. Přizpůsobte hodnotu tloušťce materiálu a průměru elektrody. Obecně pro elektrodu 2,5 mm nastavte mezi 70 a 90 A.

Co dělat, když elektroda přilepí k obrobku?

GIS 121 je vybaven funkcí anti-sticking, která automaticky snižuje proud, aby uvolnila elektrodu. Pokud lepení přetrvává, zkontrolujte, zda je proud dostatečný (mírně jej zvyšte) a zda je obrobek čistý. Můžete také použít kývavý pohyb, abyste zabránili přilepení.

Mohu s tímto přístrojem svařovat hliník?

GIS 121 je určen pro svařování MMA (obalená elektroda), především pro ocel. Svařování hliníku je možné se speciálními elektrodami (např. E4043), ale vyžaduje velkou zručnost. Pro lepší výsledky upřednostněte TIG nebo MIG zařízení určená pro hliník.

Jaký elektrický výkon je potřeba?

Přístroj pracuje na standardní domácí zásuvku 230 V / 16 A. Maximální příkon je 3,6 kVA. Ujistěte se, že jistič vaší instalace tuto zátěž snese, zejména pokud jsou do stejného okruhu zapojeny další spotřebiče.

Jak čistit přístroj po použití?

Před čištěním vždy odpojte přístroj. Použijte suchý štětec nebo měkký hadřík k odstranění prachu z větracích otvorů. Nikdy nepoužívejte rozpouštědla, vodu nebo abrazivní prostředky. Pravidelně kontrolujte stav kabelů a konektorů.

Co dělat, když se rozsvítí kontrolka tepelné ochrany?

Kontrolka signalizuje, že přístroj dosáhl své teplotní meze. Nechte jej několik minut chladnout při zapnuté ventilaci (neodpojujte ihned). Zatěžovatel je 60 % při 120 A, což znamená, že po 6 minutách svařování je třeba 4 minuty pauza. Pokud se problém opakuje, snižte proud nebo prodlužte pauzy.

Kde sehnat náhradní díly, jako jsou kabely nebo držák elektrody?

Náhradní díly jsou k dispozici v servisu Güde nebo u autorizovaných prodejců. Můžete je také objednat online na oficiálních stránkách. Model GIS 121 používá standardní euro konektory, které se snadno vyměňují.

Jaké bezpečnostní vybavení je nutné?

Vždy používejte svářečskou kuklu s filtračním sklem (stupeň DIN 10-12), izolační rukavice, nehořlavý oděv a bezpečnostní obuv. Zajistěte dobré větrání, protože svařovací dýmy jsou škodlivé. Nikdy nesvařujte na natřených nebo mastných površích.

Jak nastavit funkci hot start?

Funkce hot start je u GIS 121 automatická: na začátku svařování poskytuje nadproud pro snadnější zapálení oblouku. Neexistuje žádné ruční nastavení. Pokud je zapálení obtížné, zkontrolujte, zda je elektroda dobře upnutá a zemnící svorka správně připojena.

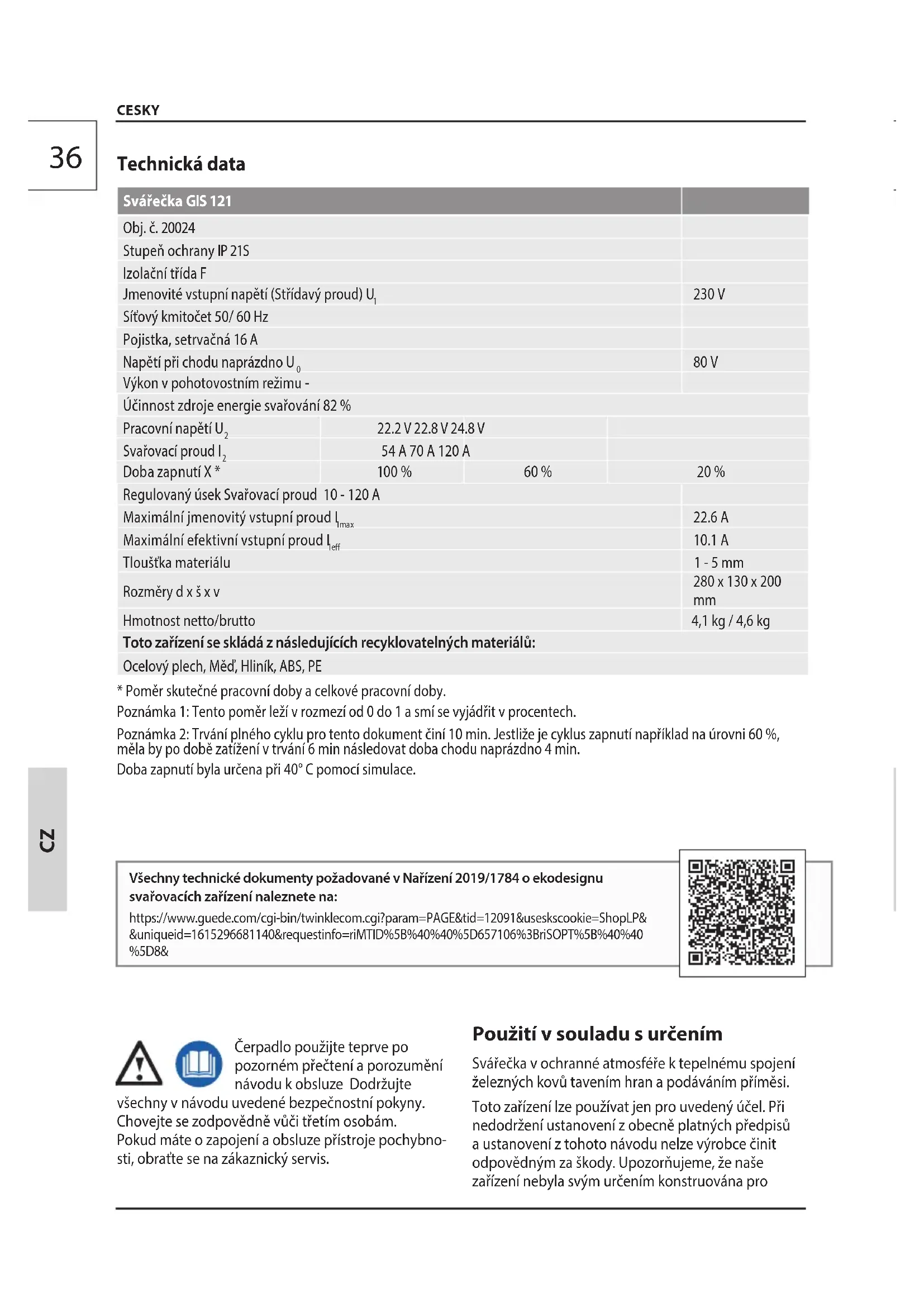

NÁVOD K OBSLUZE GIS 121 Güde

CESKY Pred spusténám stroje si pečíve pročěte návod k používání.

SLOVENSKY Pred prvym pouzitim pristroja si pozorne precitajie navod na obsluhu.
