NÁVOD K OBSLUZE Normandie Vermeiren

3.3 Pojízdná kolečka / Parkovací brzdy (pouze u modelu s kolečky) .................... 8

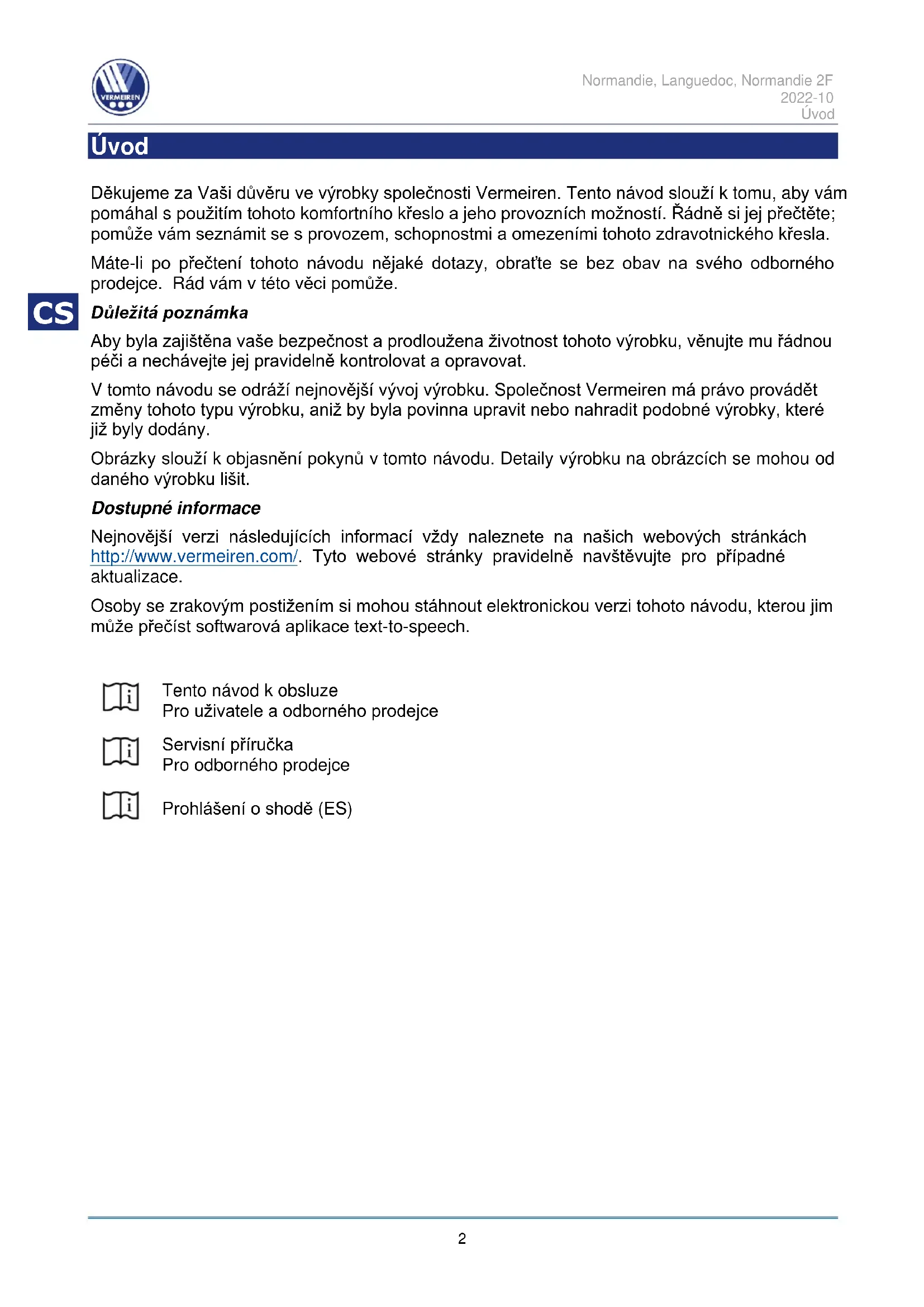

Úvod Děkujeme za Vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto komfortního křeslo a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto zdravotnického křesla. Máte-li po přečtení tohoto návodu nějaké dotazy, obraťte se bez obav na svého odborného prodejce. Rád vám v této věci pomůže. Důležitá poznámka Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat. V tomto návodu se odráží nejnovější vývoj výrobku. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány. Obrázky slouží k objasnění pokynů v tomto návodu. Detaily výrobku na obrázcích se mohou od daného výrobku lišit. Dostupné informace Nejnovější verzi následujících informací vždy naleznete na našich webových stránkách http://www.vermeiren.com/. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace. Osoby se zrakovým postižením si mohou stáhnout elektronickou verzi tohoto návodu, kterou jim může přečíst softwarová aplikace text-to-speech.

Tento návod k obsluze Pro uživatele a odborného prodejce

Servisní příručka Pro odborného prodejce

Prohlášení o shodě (ES)Normandie, Languedoc, Normandie 2F 2022-10 Tento výrobek

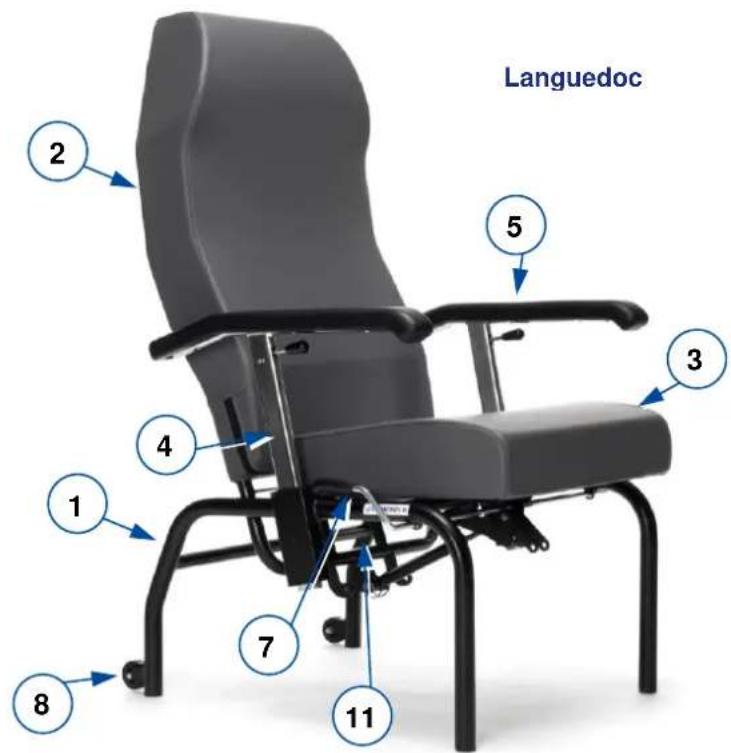

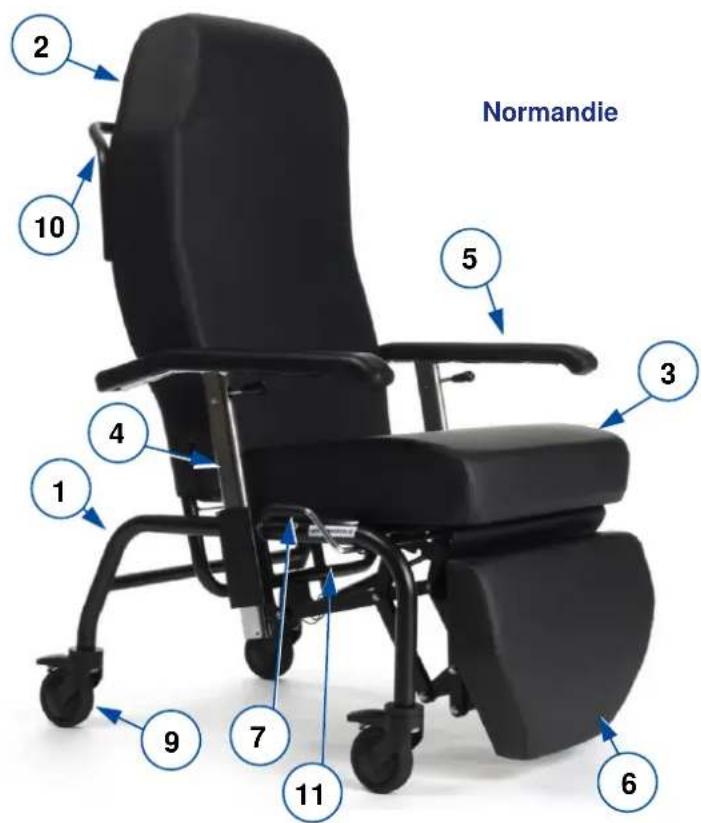

2. Nastavitelná zádová opěrka

3. Odnímatelné sedadlo

4. Výškově nastavitelné područky

5. Polstrování područek

(Normandie 2F: 2 páky)

8. Transportní kolečka

10. Tlačná tyč (volitelná)

11. Identifikační štítek

LanguedocNormandie, Languedoc, Normandie 2F 2022-10 Před použitím

V tomto odstavci je uveden stručný popis zamýšleného použití tohoto komfortního křesla. Dále jsou k pokynům v dalších odstavcích přidána příslušná upozornění. Tímto způsobem chceme upozornit na případné chybné použití, k němuž může dojít.

• Komfortní křeslo je určeno pro použití staršími cestujícími, během revalidace nebo u pacientů trpících ochrnutím.

• Toto křeslo je vhodné pouze pro použití v interiéru na rovném a vodorovném povrchu.

• Toto křeslo je konstruováno a vyrobeno výhradně jako sedací a odpočinkové místo pro (1) osobu o maximální hmotnosti 130 kg. Není určeno pro přepravu zboží či předmětů ani pro jakýkoli jiný účel, než je popsán výše.

• V případě potřeby používejte pouze příslušenství a náhradní díly schválené společností Vermeiren.

• Přečtěte si všechny technické detaily a omezení tohoto křesla v odst. 5.

• Záruka tohoto výrobku je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.

2.2 Obecné bezpečnostní pokyny

Riziko zranění anebo poškození Při použití mějte na paměti následující obecná upozornění:

• Mějte na paměti, že určité části tohoto křesla mohou být velmi teplé nebo studené vlivem okolní teploty, slunečního záření či topných těles. Při dotýkání buďte opatrní. Při chladném počasí používejte ochranný oděv.

• Buďte opatrní při používání možných příčin požáru, jako jsou cigarety, protože mohou zapálit sedák a potah zádové opěrky.

• Toto zdravotnické křeslo žádným způsobem neupravujte.

2.3 Symboly na křesle

Tohoto zdravotnického křesla se týkají symboly v následujícím seznamu. Symboly lze vyhledat v příslušné normě ISO (ISO 7000, ISO 7001 a IEC 417).

Max. hmotnost uživatele v kg

Pouze pro použití v interiéru

Zdravotnické křeslo splňuje požadavky stanovené v: EN 1021-1, EN1021-2: Odolnost čalouněných dílů proti vznícení

POZORNormandie, Languedoc, Normandie 2F 2022-10 Před použitím

Při dodání komfortního křesla je třeba před použitím namontovat sedák a opěradlo. Sedák a opěradlo lze také odejmout pro snadnou přepravu.

1. Umístěte trubky zádové opěrky na trubky rámu.

2. Stisknutím pružinového tlačítka (1) posuňte zádovou opěrku

3. Zatlačte zádovouopěrku až dolů, dokud nebude zajištěna na

svém místě. Chcete-li zádovou opěrku sejmout, stiskněte pružinové tlačítko pod čalouněním a táhněte opěrku nahoru, dokud se neoddělí od rámu.

1. Umístěte háčky na zadní straně sedadla nad rámovou trubku v blízkosti opěradla.

2. Zatlačte na přední stranu sedadla, abyste jej upevnili na místě. Uslyšíte cvaknutí.

Chcete-li sedadlo vyjmout, táhněte za přední část sedačky, dokud se neoddělí od rámu.

2.5 Přeprava a uložení

Riziko zranění a poškození

• Věnujte pozornost při průjezdu křeslem úzkými průchody.

• Ověřte, že v průchodu nejsou předměty, překážky a osoby.

Zkontrolujte, že je komfortní křeslo zabrzděné (pouze u modelu s kolečky viz odst. 5).

Přesuňte pacienta z křesla.

Uvolněte brzdy (pouze u modelu s kolečky).

Pomocí pák pro nastavení dejte opěrko do maximální přední polohy (minimální naklonění).

Přepravte křeslo na požadované místo po vodorovném povrchu. a) S koly: Posuňte křeslo pomocí kol a otočte ho na místo určení. b) Bez kol: Požádejte o pomoc se zvednutím křesla další osobu. Pevně uchopte rám a sedadlo a zvedněte křeslo z podlahy. K uchopení křesla nepoužívejte opěrku nohou ani kola, opěradlo, sedadlo.

Zapojit brzdy (pouze u modelu s kolečky).

Riziko poškození Zajistěte uložení tohoto komfortního křesla v suchu, aby nedošlo k růstu plísní a k poškození čalounění, viz také technické detaily viz odst. 5.

POZOR POZOR 1Normandie, Languedoc, Normandie 2F 2022-10 Použití tohoto křesla

3 Použití tohoto křesla

• Nejprve si přečtěte předchozí kapitoly a seznamte se se zamýšleným použitím. Zdravotnické křeslo NIKDY nepoužívejte, dokud si nepřečtete a plně neporozumíte všem pokynům.

• V případě pochybností či dotazů bez obav požádejte svého místního odborného prodejce, poskytovatele péče nebo technického poradce o pomoc v dané věci.

Riziko zranění anebo poškození

• Zajistěte, aby při montáži, použití nebo seřizování nedošlo k zachycení prstů, oděvů, pásků, přezek či šperků v pohyblivých částech.

3.1 Přesun na křeslo nebo z něj

Riziko zranění či poškození

• V případě, že nemůžete přesun provést bezpečně, požádejte někoho o asistenci.

1. Ověřte, že je zdravotnické křeslo v sedací poloze (pouze u modelu s kolečky viz odst. 3.3).

2. Postavte židli do svislé polohy k sezení.

3. Přesuňte pacienta na/z křeslo. Pro přesun z boku snižte područku na úroveň sedadla (viz

3.1.1 Sezení v křesle

Záda dejte co nejblíže k zádové opěrce.

3.2 Úpravy komfortu (závisí na verzi)

Riziko zranění či poškození

• Před úpravami aktivujte brzdy (pouze u modelu s kolečky viz odst. 3.3).

3.2.1 Polohování zádové opěrky Normandie/Languedoc

Riziko zranění či poškození

• Při polohování křesla do maximální zadní polohy se ujistěte, že se komfortní křeslo nemůže překlopit dozadu.

• Ujistěte se, že v se oblasti nastavení nenachází žádné osoby či předměty (viz zóny zachycení).

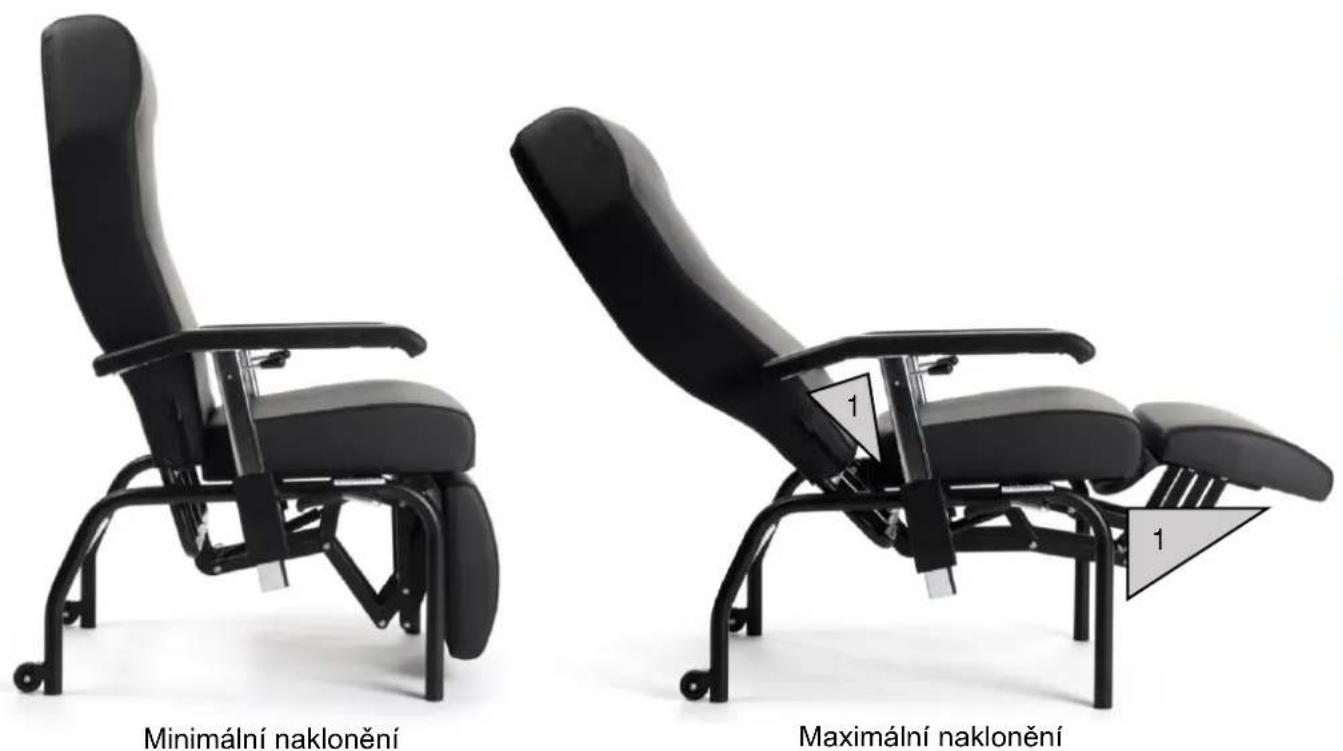

Úhel zádové opěrky a nožní opěrky lze nastavit pomocí plynové vzpěry. Zóny zachycení jsou označené na obrázku níže symbolem (1). Naklonění komfortního křesla:

Zabrzděte křeslo (pouze u modelu s kolečky, viz odst. 3.3).

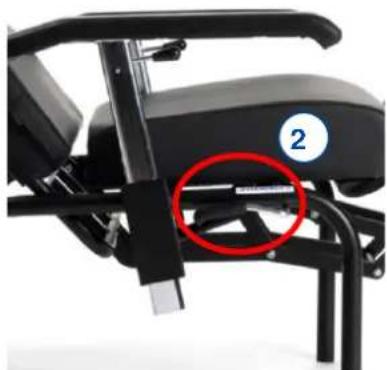

Chcete-li naklonit opěradlo, zatáhněte za páčku (2) and zatlačte na opěradlo, dokud nedosáhnete požadované polohy. Povolte páčku, abyste zablokovali opěradlo do správné polohy. U modelu Normandie se opěradlo a opěrka nohou sklápějí současně. (Naklonění zádové opěrky: 13° - 45°; naklonění nožní opěrky: 0° - 90°)

Chcete-li snížit sklon opěradla a opěrky nohou, zatáhněte za páčku (2) a nechte opěradlo a nožní opěrku vrátit do požadované polohy. Povolte páčku, abyste upevnili opěradlo a nožní opěrku ve správné poloze. VAROVÁNÍ POZOR POZOR POZOR POZOR 2Normandie, Languedoc, Normandie 2F 2022-10 Použití tohoto křesla

3.2.2 Polohování zádové opěradla a opěrky nohou Normandie 2F

Riziko zranění či poškození

• Při polohování křesla do maximální zadní polohy se ujistěte, že se komfortní křeslo nemůže překlopit dozadu.

• Ujistěte se, že v se oblasti nastavení nenachází žádné osoby či předměty (viz zóny zachycení).

Úhel zádové opěrky a opěrky nohou lze nastavit pomocí plynové vzpěry samostatně. Zóny zachycení jsou označené na obrázku výše symbolem (1). Naklonění komfortního křesla:

Zabrzděte křeslo (pouze u modelu s kolečky, viz odst. 3.3).

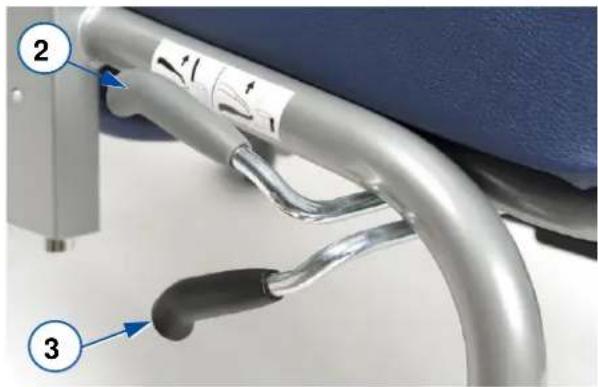

Chcete-li naklonit opěradlo, zatáhněte za horní páčku (2) a zatlačte na opěradlo, dokud nedosáhnete požadované polohy. Povolte páčku, abyste zablokovali opěradlo do správné polohy. U modelu Normandie se opěradlo a opěrka nohou sklápějí současně. (Naklonění zádové opěrky: 13° - 45°; naklonění nožní opěrky: 0° - 90°)

Chcete-li opěrku nohou naklonit, zatáhněte za spodní páčku (3) a umístěte opěrku nohou do požadované polohy.

Chcete-li snížit sklon opěradla a opěrky nohou, zatáhněte za páčku (2 nebo 3) a nechte opěradlo a nožní opěrku vrátit do požadované polohy. Povolte páčku, abyste upevnili opěradlo a nožní opěrku ve správné poloze.

POZOR Maximální naklonění

3Normandie, Languedoc, Normandie 2F 2022-10 Použití tohoto křesla

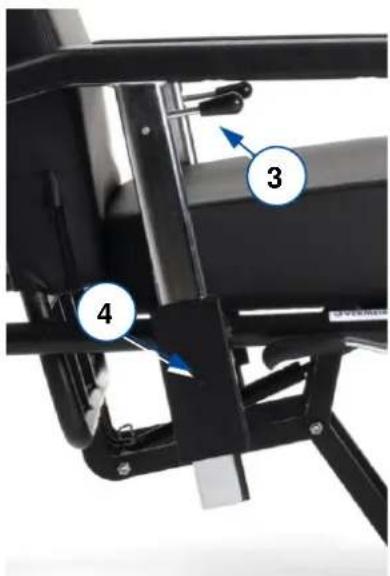

3.2.3 Nastavení područek

Područky lze výškově nastavit a je možné je snížit až na úroveň rámu sedadla pro přesun pacienta z boku.

1. Zvedněte páčku područek (3) nahoru (směrem k horizontální

2. Dojde k uvolnění zámku a područku bude možné posunout v

• Pokud se zámek nachází mimo pouzdro područky (4), područka není uzamknuta. Tuto polohu používejte pouze při přesunu pacienta z boku.

Poloha pro přesun pacienta z boku: Zatáhněte za páčku(1) a zasuňte područku dolů do nejnižší možné polohy. Nyní se područka nachází ve stejné výšce jako sedadlo.

3.3 Pojízdná kolečka / Parkovací brzdy (pouze u modelu s kolečky)

Riziko zranění či poškození

• Pro uvedení křesla do parkovací polohy uzamkněte všechna čtyři kolečka.

• před uvolněním brzd se ujistěte, že se komfortní křeslo nachází na vodorovném povrchu. Brzdy nikdy neuvolňujte současně.

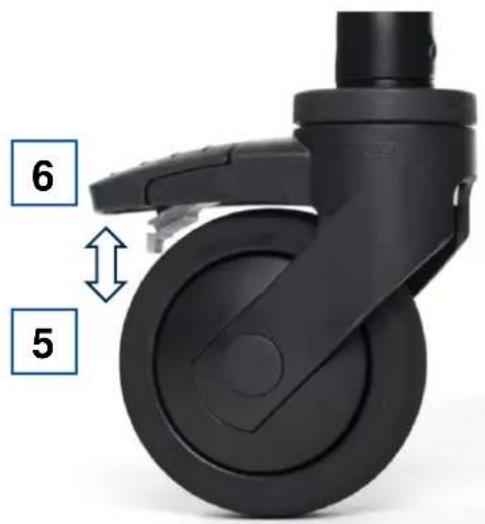

Zabrzdění parkovacích brzd Nohou sešlápněte šedou destičku brzdy směrem dolů, dokud nezaklapne. Kolečka se nemohou hýbat.

Odbrzdění parkovacích brzd Nohou zatlačte na destičku brzdy směrem k rámu. Kolečka jsou nyní uvolněná a mohou se otáčet.

Pravidelná péče zajistí, že bude komfortní křeslo udržováno v dokonale funkčním stavu. Viz webových stránkách společnosti Vermeiren: www.vermeiren.com.

Riziko zranění a poškození Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren.

Poslední stránka tohoto návodu obsahuje registrační formulář pro odborného prodejce, který zapíše každý servis. Servisní intervaly závisejí na intenzitě a frekvenci používání. Požádejte svého prodejce o společnou dohodu na rozvrhu kontrol/údržby/oprav. Před každým použitím Zkontrolujte tyto body:

• Všechny části: Přítomné a nepoškozené či opotřebené.

• Všechny části: Čisté, viz odst. 4.2.1.

• Kola/kolečka, opěradlo, sedadlo: Dobré zajištění.

• Funkce plynové pružiny brzdy, područky.

• Kola/kolečka/pneumatiky; udržujte je bez drátů, vlasů, písku, vláken a jiných nečistot (olej, bláto).

• Stav součástí rámu: Žádná deformace, nestabilita, zeslabení nebo uvolněné spoje

• Čalounění zdravotnického křesla, čalounění sedadla, čalounění lýtkové opěrky: Bez nadměrného opotřebení (např. promáčknutá místa, poškození nebo roztržení). Pro případné opravy či výměny částí se obraťte na svého odborného prodejce.

• K čištění křesla nikdy nepoužívejte parní čistič. Otřete všechny pevné části rámu křesla vlhkým (nikoli mokrým) hadříkem. V případě potřeby použijte jemné mýdlo vhodné na laky a syntetické barvy. Čalounění lze vyčistit vlažnou vodou a jemným mýdlem. K čištění nepoužívejte abrazivní čisticí prostředky či houbičku ani tvrdý kartáč.

Riziko poškození Dezinfekci smějí provádět pouze vyškolené osoby. Poraďte se s odborným prodejcem.

4.3 Očekávaná životnost

Průměrná životnost pohodlného křesla je 5 let. V závislosti na četnosti použití, jízdních podmínkách a údržbě se životnost komfortního křesla prodlouží nebo zkrátí. POZOR POZOR POZORNormandie, Languedoc, Normandie 2F 2022-10 Údržba

4.4 Znovupoužití výrobku

Před každým dalším použitím nechte komfortní křeslo dezinfikovat, zkontrolovat a provést servis podle pokynů v odst. 4.1 a odst.4.2.

Po skončení životnosti musí být křeslo zlikvidováno podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání křesla pro usnadnění přepravy recyklovatelných součástí.Normandie, Languedoc, Normandie 2F 2022-10 Technické údaje

5 Technické údaje Technické údaje uvedené níže platí pouze pro tento křesla při standardních nastaveních a optimálních podmínkách okolí. Během používání berte tyto údaje v úvahu. Pokud byl tento křesla upraven, poškozen nebo došlo k jeho velkému opotřebení, nebudou tyto hodnoty platné. Značka Vermeiren Typ Komfortní křeslo Model Normandie Max. váha uživatele 130 kg

Popis Rozměry Bez kol S koly Celková délka 860 mm Celková šířka 685 mm Celková hmotnost Cca 27,8 kg Cca 29,15 kg Hmotnost nejtěžší části 19,45 kg 19,2 kg Hmotnosti částí, které lze demontovat či odebrat Sedadlo: 2,85 kg Opěradlo: 5,45 kg Sedadlo: 2,85 kg Opěradlo: 7,1 kg Úhel sedadla

Hloubka sedadla 480 mm Šířka sedadla 500 mm Výška plochy sedadla u předního okraje 500 mm 520 mm Úhel opěradla 13° - 45° Výška opěradla 750 mm Vzdálenost loketní opěrky a sedadla 0 mm (pouze u bočního transportu) 150 mm - 210 mm Celková výška 1200 mm 1205 mm Výška při demontáži 490 mm Výška sedáku 100 mm Úhel mezi sedadlem a nožní opěrkou 0° - 90° Teplota skladování a používání + 5 °C - + 40° Vlhkost skladování a používání 30% - 70% Vyhrazujeme si právo na zavádění technických změn. Tolerance měření ± 15 mm / 1,5 kg / 1,5°. Tabulka 1: Technické údaje NormandieNormandie, Languedoc 2022-09 Technické údaje

Značka Vermeiren Typ Komfortní křeslo Model Languedoc Max. váha uživatele 130 kg

Popis Rozměry Bez kol S koly Celková délka 860 mm Celková šířka 685 mm Celková hmotnost Cca 22,4 kg Cca 23,75 kg Hmotnost nejtěžší části 14,1 kg 13,8 kg Hmotnosti částí, které lze demontovat či odebrat Sedadlo: 2,85 kg Opěradlo: 5,45 kg Sedadlo: 2,85 kg Opěradlo: 7,1 kg Úhel sedadla

Hloubka sedadla 480 mm Šířka sedadla 500 mm Výška plochy sedadla u předního okraje 500 mm 520 mm Úhel opěradla 13° - 45° Výška opěradla 750 mm Vzdálenost loketní opěrky a sedadla 0 mm (pouze u bočního transportu) 150 mm - 210 mm Celková výška 1200 mm 1205 mm Výška při demontáži 490 mm Výška sedáku 100 mm Teplota skladování a používání + 5 °C - + 40° Vlhkost skladování a používání 30% - 70% Vyhrazujeme si právo na zavádění technických změn. Tolerance měření ± 15 mm / 1,5 kg / 1,5°. Tabulka 2: Technické údaje LanguedocNormandie, Languedoc, Normandie 2F 2022-10 Technické údaje

Značka Vermeiren Typ Komfortní křeslo Model Normandie 2F Max. váha uživatele 130 kg

Popis Rozměry Bez kol S koly Celková délka 860 mm Celková šířka 685 mm Celková hmotnost Cca 30,4 kg Cca 32,1 kg Hmotnost nejtěžší části 21,6 kg 22,9 kg Hmotnosti částí, které lze demontovat či odebrat Sedadlo: 2,85 kg Opěradlo: 5,45 kg Sedadlo: 2,85 kg Opěradlo: 7,1 kg Úhel sedadla

Hloubka sedadla 480 mm Šířka sedadla 500 mm Výška plochy sedadla u předního okraje 500 mm 520 mm Úhel opěradla 13° - 45° Výška opěradla 750 mm Vzdálenost loketní opěrky a sedadla 0 mm (pouze u bočního transportu) 150 mm - 210 mm Celková výška 1200 mm 1205 mm Výška při demontáži 490 mm Výška sedáku 100 mm Úhel mezi sedadlem a nožní opěrkou 0° - 90° Teplota skladování a používání + 5 °C - + 40° Vlhkost skladování a používání 30% - 70% Vyhrazujeme si právo na zavádění technických změn. Tolerance měření ± 15 mm / 1,5 kg / 1,5°. Tabulka 1: Technické údaje Normandie 2FService registration form Service registration form This product (name): …………………………………….. was inspected (I), serviced (S), repaired (R) or disinfected (D): By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date: By (stamp): Kind of work: I / S / R / D Date:Vermeiren GROUP Vermeirenplein 1 / 15 2920 Kalmthout
