Druh produktu	LED 4K televizor
Značka	Sony
Model	Bravia KD65XG8588
Velikost obrazovky	65 palců (165 cm úhlopříčka)
Rozlišení	3840 x 2160 (4K UHD)
Zobrazovací technologie	LED (Direct LED)
HDR	HDR10, HLG, Dolby Vision
Operační systém	Android TV
Rozměry (bez stojanu)	1450 x 836 x 99 mm (Š x V x H)
Rozměry (se stojanem)	1450 x 903 x 334 mm (odhad)
Hmotnost (bez stojanu)	Přibližně 22 kg
Hmotnost (se stojanem)	Přibližně 23 kg
Napájení	220-240 V AC, 50/60 Hz
Typická spotřeba elektrické energie	180 W
Konektivita	Wi-Fi, Bluetooth, Ethernet, HDMI (4x), USB (3x), optický audio výstup, sluchátkový jack
Hlavní funkce	Smart TV, hlasové ovládání, zrcadlení obrazovky, programový průvodce
Údržba a čištění	Před čištěním odpojte, používejte měkký suchý hadřík, vyhněte se chemikáliím
Bezpečnost	Doporučuje se montáž na zeď odborníkem, neblokujte ventilační otvory
Náhradní díly a opravitelnost	Kompatibilita s nástěnným držákem SU-WL450, díly dostupné přes autorizovaný servis Sony
Součástí balení	Dálkový ovladač, baterie, stolní stojan, instalační příručka
Záruka	2 roky (podle místní legislativy)

Často kladené otázky - Bravia KD65XG8588 SONY

Jak namontovat televizor na zeď?

Montáž na zeď by měla provést autorizovaná osoba Sony. Použijte nástěnný držák SU-WL450 vhodný pro tento model. Postupujte podle pokynů v návodu a ujistěte se, že zeď unese alespoň čtyřnásobek hmotnosti televizoru.

Jaká je velikost obrazovky?

Televizor Sony Bravia KD65XG8588 má obrazovku o velikosti 65 palců, tedy úhlopříčku přibližně 165 cm.

Jak čistit obrazovku?

Odpojte zařízení. Použijte měkký suchý hadřík k jemnému otření obrazovky. Nikdy nepoužívejte chemikálie, alkohol nebo abrazivní čisticí prostředky.

Co dělat, pokud se nezobrazuje obraz?

Zkontrolujte, zda je televizor zapnutý a zda je kabel HDMI nebo anténa správně zapojena. Zkuste změnit zdroj vstupu. Pokud problém přetrvává, proveďte restart odpojením napájecího kabelu na 30 sekund.

Jak připojit televizor k internetu?

V nabídce Nastavení vyberte Síť a poté Wi-Fi nebo Ethernet. Postupujte podle pokynů na obrazovce pro připojení k vaší domácí síti.

Jaké jsou rozměry televizoru?

Bez stojanu jsou rozměry 1450 x 836 x 99 mm (šířka x výška x hloubka). Se stojanem je hloubka přibližně 334 mm.

Jak odstranit stolní stojan pro montáž na zeď?

Odstraňte šrouby na zadní straně televizoru, poté odstraňte jednu stranu stojanu po druhé. Doporučuje se alespoň dvě osoby (tři pro velké obrazovky), aby nedošlo ke zranění nebo poškození.

Podporuje televizor HDR?

Ano, podporuje HDR10, HLG a Dolby Vision pro lepší barvy a kontrast.

Jak používat funkci hlasového ovládání?

Stiskněte tlačítko Google Asistent na dálkovém ovladači a mluvte zřetelně. Ujistěte se, že je televizor připojen k internetu a že je mikrofon zapnutý.

Co dělat, když dálkový ovladač nefunguje?

Zkontrolujte baterie a v případě potřeby je vyměňte. Ujistěte se, že mezi dálkovým ovladačem a televizorem není žádná překážka. Pokud problém přetrvává, resetujte dálkový ovladač vyjmutím baterií a stisknutím libovolného tlačítka po dobu 3 sekund.

NÁVOD K OBSLUZE Bravia KD65XG8588 SONY

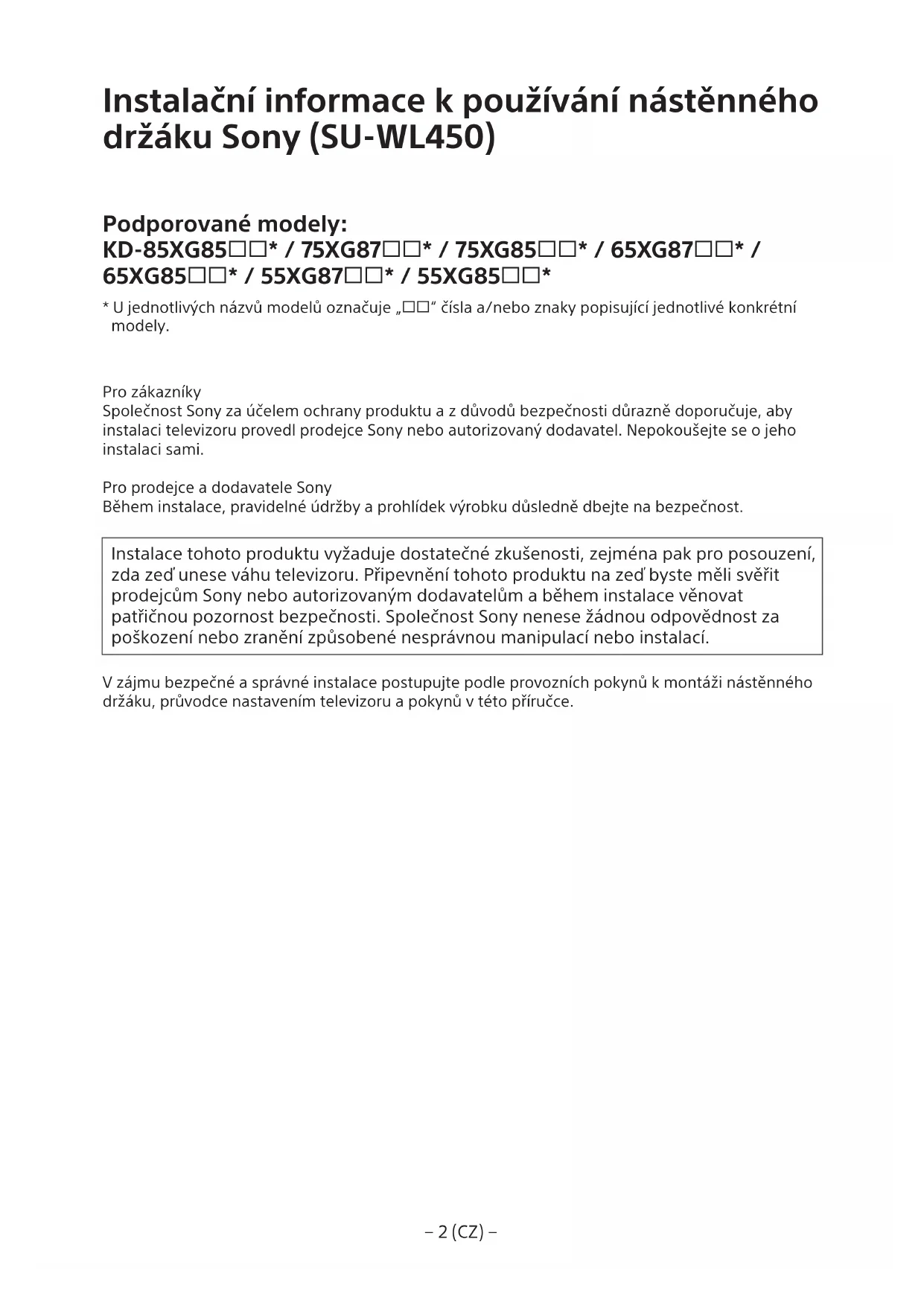

Instalační informace k používání nástěnného držáku Sony (SU-WL450)

Podporované modely:

KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* /

65XG85□□* / 55XG87□□* / 55XG85□□*

* U jednotlivých názvů modelů označuje „☐☐” čísla a/nebo znaky popisující jednotlivé konkrétní modely.

Pro zákazníky

Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony

Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zeď unese váhu televizoru. Připevnění tohoto produktu na zeď byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

V zájmu bezpečné a správné instalace postupujte podle provozních pokynů k montáži nástěnného držáku, průvodce nastavením televizoru a pokynů v této příručce.

Bezpečnostní opatření

Děkujeme, že jste si zakoupili tento produkt.

Informace pro zákazníky

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Proto montáž tohoto produktu svěřte prodejcům nebo licencovaným dodavatelům společnosti Sony a během montáže dodržujte uvedená bezpečnostní opatření. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobená nesprávným zacházením, nesprávnou montáží nebo montáží jiného než uvedeného produktu. Vaše zákonná práva (pokud existují) nejsou omezena.

Informace pro prodejce společnosti Sony

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Důkladně si pročtěte tento návod k použití, abyste montáž mohli provést v souladu s bezpečnostními pokyny. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobená nesprávným zacházením nebo nesprávnou montáží. Po provedení montáže tento návod vraťte zákazníkovi.

Tento návod k použití popisuje správnou manipulaci s produktem a obsahuje důležitá upozornění, jejichž dodržování brání vzniku nehod. Tento návod si důkladně pročtěte a používejte produkt správným způsobem. Tento návod uschovejte pro budoucí použití.

Produkty od společnosti Sony jsou navrženy s ohledem na bezpečnost. Pokud nebudete produkt používat správně, může dojít k vážnému zranění ohněm, elektrickému šoku nebo v důsledku převrácení nebo pádu produktu. Aby k takovým nehodám nedošlo, vždy dodržujte uvedená bezpečnostní opatření.

UPOZORNĚNÍ

Určené produkty

Tato konzola pro montáž na zeď je určena k použití s určenými televizory. V příslušných Referenčních příručkách k televizorům najdete informace o tom, se kterými televizory je možné nástěnný držák používat.

Informace pro zákazníky

VAROVÁNÍ

Pokud nebudete dodržovat následující bezpečnostní opatření, může dojít k vážným zraněním nebo smrti v důsledku požáru, úrazu elektrickým proudem nebo pádu produktu.

Proto montáž tohoto produktu svěřte licencovaným dodavatelům a během montáže nedovolte malým dětem pobývat v blízkosti produktu.

Pokud konzolu pro montáž na zeď nebo televizor nenamontujete správně, může dojít k následujícím nehodám. Montáž svěřte licencovaným dodavatelům.

• Televizor může spadnout a způsobit vážné zranění, například zhmoždění nebo zlomeninu.
• Pokud zeď, na kterou chcete konzolu namontovat, není stabilní, rovná a kolmá k podlaze, jednotka může spadnout a způsobit zranění nebo poškození majetku. Stěna by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru. (Informace o hmotnosti najdete v Referenční příručce k televizoru.)
• Pokud není montáž konzoly na zeď dostatečně pevná, jednotka může spadnout a způsobit zranění nebo poškození majetku.

Přenos nebo demontáž televizoru svěřte licencovaným dodavatelům.

Pokud přenos nebo demontáž televizoru provádí jiné osoby než licencovaní dodavatelé, může televizor spadnout a způsobit zranění nebo poškození majetku. Přenášení nebo demontáž televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

Po montáži televizoru nevytahujte šrouby atd.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Součásti konzoly pro montáž na zeď nijak neupravujte.

V opačném případě by mohla konzola spadnout a způsobit zranění nebo poškození majetku.

Na konzolu nemontujte žádná jiná než určená zařízení.

Tato konzola pro montáž na zeď je určena k použití pouze s určenými zařízeními. Pokud na ni namontujete jiné než určené zařízení, mohlo by spadnout nebo se rozlomit a způsobit zranění nebo poškození majetku.

Zabraňte tomu, aby na konzolu působila jiná zátěž než televizor. Netřeste televizorem doleva/doprava, nahoru/dolů.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

O televizor se neopírejte ani se na něj nezavěšujte.

O televizor se neopírejte ani se na něj nezavěšujte, protože by na vás mohl spadnout a způsobit vážné zranění.

UPOZORNĚNÍ

Pokud nebudete dodržovat následující opatření, může dojít ke zranění nebo poškození majetku.

Během čištění nebo provádění údržby na produkt nevyvíjejte nadměrnou sílu.

Na horní část televizoru nevyvíjejte sílu. V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Bezpečnostní opatření

• Pokud používáte televizor namontovaný na konzole na zeď dlouhou dobu, barva stěny za nebo nad televizorem se může změnit nebo může dojít k odlepení tapety, v závislosti na materiálu stěny.
• Pokud po montáži na zeď konzolu odstraníte, zůstanou po ní díry na šrouby.
• Konzolu pro montáž na zeď nepoužívejte na místech, na která působí mechanické otřesy.

Montáž konzoly na zeď

Informace pro prodejce společnosti Sony

VAROVÁNÍ

Následující pokyny jsou určeny pouze pro prodejce společnosti Sony. Pročtěte si výše uvedené pokyny a během montáže, údržby a kontroly tohoto produktu věnujte zvýšenou pozornost bezpečnosti.

Konzolu na zeď nemontujte na plochy stěn, na kterých rohy nebo boky televizoru přečnívají ze stěny.

Konzolu na zeď nemontujte na plochy stěn, například sloupy, na kterých rohy nebo boky televizoru přečnívají ze stěny. Pokud do vyčnívajícího rohu nebo boku televizoru narazí osoba nebo předmět, může dojít ke zranění nebo poškození majetku.

Televizor nemontujte nad ani pod klimatizaci.

Pokud je televizor dlouhodobě vystaven prosakování vody nebo proudu vzduchu z klimatizace, může dojít k požáru, úrazu elektrickým proudem nebo poruše televizoru.

Konzolu na zeď bezpečně namontujte podle následujících pokynů v tomto návodu k použití.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, konzola může spadnout a způsobit zranění nebo poškození majetku. Používejte šrouby vhodné pro materiál stěny a jednotku bezpečně upevněte pomocí nejméně čtyř šroubů o průměru 8 mm (nebo ekvivalentní).

Používejte pouze dodané šrouby a další součásti podle pokynů uvedených v tomto návodu k použití. Pokud použijete náhradní součásti, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Konzolu sestavte správně dle pokynů vysvětlených v tomto návodu k použití.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, televizor může spadnout a způsobí zranění osob nebo poškození televizoru.

Šrouby pevně utáhněte v určené poloze.

V opačném případě může televizor spadnout a způsobit zranění osob nebo poškození televizoru.

Během montáže dávejte pozor, aby nedošlo k nárazu televizoru.

Pokud je televizor vystaven nárazům, může dojít k jeho pádu nebo rozlomení. V důsledku toho by pak mohlo dojít ke zranění.

Televizor namontujte na stěnu, která je kolmá a rovná.

V opačném případě by mohl televizor spadnout a způsobit zranění.

Po řádné montáži televizoru řádně zajistěte kabely.

Pokud se do kabelů zamotají osoby nebo jiné předměty, může dojít ke zranění nebo poškození televizoru.

Dávejte pozor, aby nedošlo ke skřípnutí napájecí šňůry nebo propojovacího kabelu.

Pokud dojde ke skřípnutí napájecí šňůry nebo propojovacího kabelu mezi jednotku a stěnu nebo pokud dojde k jejich násilnému ohnutí nebo zkroucení, vnitřní vodiče mohou být obnaženy a mohou způsobit zkrat nebo přerušení elektrického obvodu. V důsledku toho může dojít k požáru nebo úrazu elektrickým proudem.

Šrouby nutné k montáži konzoly na zeď nejsou součástí balení.

Při montáži konzoly na zeď použivejte vhodné šrouby pro materiál stěny.

Obsah

Příprava na montáž....5

Kontrola součástí 5

Určení místa montáže....6

Příprava na montáž televizoru 9

KD-85/75XG85□□, KD-75XG87□□....9

KD-65/55XG87□□, KD-65/55XG85□□....11

Montáž televizoru na zeď......13

KD-85/75XG85□□, KD-75XG87□□ ....13

KD-65/55XG87□□, KD-65/55XG85□□....15

Potvrzení dokončení montáže....18

Další informace....18

Technické údaje....18

Montáž televizoru na zeď

Montážní postupy se u jednotlivých televizorů liší.

K instalaci televizoru na zeď použijte nástěnný držák SU-WL450.

Poznámka

- Vyšroubované šrouby uschovejte na bezpečném místě mimo dosah dětí.

Příprava na montáž

• Před instalací mějte po ruce referenční příručku a průvodce nastavením televizoru.
• Před zahájením sestavení si přichystejte křížový šroubovák pro určené šrouby.
• Zkontrolujte montážní polohu televizoru.
• Připravte si nejméně čtyři šrouby o průměru 8 mm a jeden šroub o průměru 5 mm nebo ekvivalentní (nejsou součástí balení). Vyberte šrouby vhodné pro materiál stěny.

Kontrola součástí

Dodáno s modelem SU-WL450

- Zkontrolujte, že žádná součást nechybí.

A Základna (20) (1) B	Kladka (2)
C Křížový šroub 6x20 (4)	D Křížový šroub 4x20 s průchodkou (2)
E Rozpěrka (20) (2) F[Pás (1)	Pás (1)[W20Z]
G Průchodka (20) (M4) (2)	H Křížový šroub 4x20 (2)
I Adaptér základny (2)	J Křížový šroub 4x10 (8)
K Rozpěrka (60) (2) L	Křížový šroub 6x50 (2)
M Průchodka (M4) (2)[C670]	N Křížový šroub 4x50 (2)

Určení místa montáže

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistěte se, že je na zdi na televizor dostatek prostoru a že zeď unese alespoň čtyřnásobek hmotnosti televizoru.

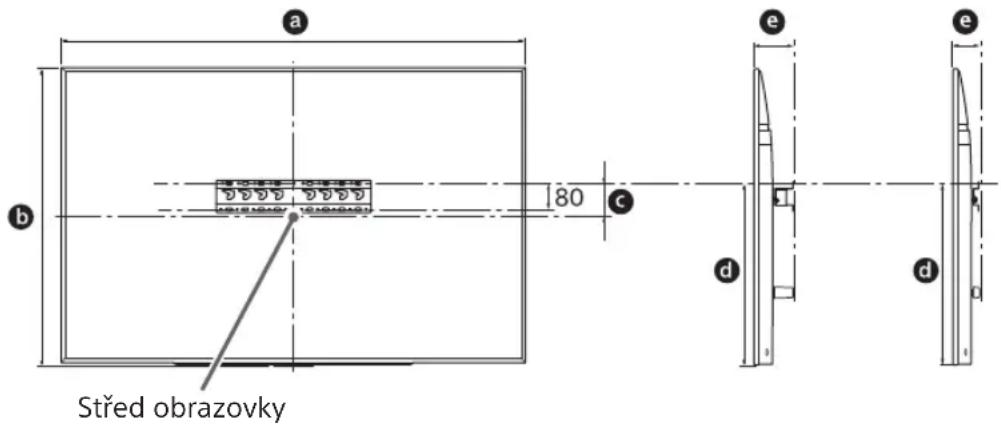

Informace o montáži televizoru na zeď naleznete v následující tabulce. Informace o hmotnosti televizoru naleznete v Referenční příručce k televizoru.

Běžná montáž Montáž u stěny

Jednotka: mm

Název modelu	Rozměry obrazovky		Rozměr ve středu obrazovky		Délka pro montáž
	a	b	c	d	e
					Běžná montáž	Montáž u stěny
KD-85XG85□□	1 909	1 097	251	803	142	100
KD-75XG87□□KD-75XG85□□	1 673	963	107	595	116	75
KD-65XG87□□KD-65XG85□□	1 450	836	99	523	115	73
KD-55XG87□□KD-55XG85□□	1 231	713	106	468	115	73

Poznámka

• Hodnoty v tabulce se v závislosti na instalaci mohou mírně lišit.
• Když televizor namontujete na zeď, bude se horní strana televizoru mírně naklánět vpřed.

Mezi televizorem a stropem a vyčnívajícími částmi stěny ponechejte dostatečný prostor, jak je znázorněno níže.

Jednotka: mm

- Abyste zajistili řádnou ventilaci a zabránili hromadění nečistot nebo prachu:

— Nepokládejte televizor naplocho, neinstalujte ho vzhůru nohama, obrazovkou ke stěně ani na bok. - Neumisťujte televizor na polici, koberec, postel ani do skříně. — Nezakrývejte televizor látkou, například záclonami, ani takovými předměty, jako jsou noviny apod. — Neinstalujte televizor, jak je znázorněno níže.

Cirkulace vzduchu je blokována.

Poznámka

- Pokud máte v plánu kabely vést ve stěně, před začátkem montáže vyvrtejte ve zdi otvor pro kabely. Aby nedošlo ke skřípnutí kabelů, připravte otvor ve zdi mimo obvod základny (20) Ⓐ, adaptér základny ① a rozpěrky (20) Ⓑ, rozpěrky (60) Ⓒ.

2 Zvolte styl montáže na zeď. Vzdálenost zadní části televizoru od stěny můžete zvolit z následujících možností.

2-a Běžná montáž 2-b Montáž u stěny

Viz tabulku kroku 1.

VAROVÁNÍ

- Když zvolíte možnost 2-b, bude přístup k zadním konektorům omezený.

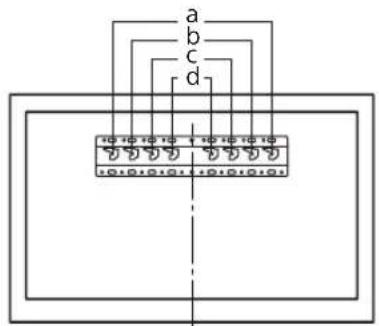

3 Viz tabulku níže, ve které najdete informace o místech připevnění adaptéru základny. Pokud zvolíte možnost 2-b, tento krok přeskočte.

Název modelu Umístění háku
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Když je zvolena možnost 2-a, připevněte adaptér základny ① pomocí šroubu (PSW 4x10) ② k základně (20) ③.

4 Určete umístění šroubů pro montáž základny (20) Ⓐ.

Informace najdete v technických údajích na straně 18.

Když zvolíte možnost 2-a, použijte prosím umístění otvorů adaptéru základny ①.

VAROVÁNÍ

• Stěna, na které bude televizor namontován, by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru (Informace o hmotnosti najdete v Referenční příručce k televizoru.).
• Určete sílu stěny, na kterou bude televizor upevněn. V případě potřeby stěnu dostatečně zpevněte.

• Připravte si nejméně čtyři šrouby o průměru 8 mm nebo ekvivalentní (nejsou součástí balení).
• Umístěte čtyři šrouby do otvorů adaptéru základny ① a do základny (20) Ⓐ (pouze 2-a).
• Namontujte základnu (20) Ⓐ na zeď vodorovně.

Příprava na montáž televizoru

Instalaci na stojan proveďte podle průvodce nastavením.

KD-85/75XG85□□, KD-75XG87□□

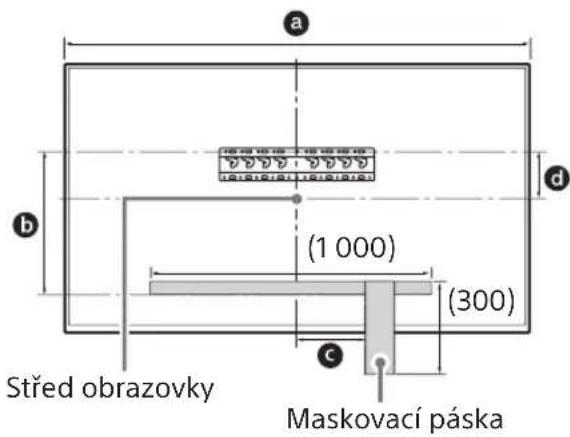

1 Vyznačte místo instalace na stěně.

- Použijte maskovací pásku atd. (není součástí dodávky) pro vyznačení umístění televizoru v blízkosti základny nebo adaptéru základny. Viz následující tabulka.

Jednotka: mm

Název modelu	Délka pro vyznačení			Rozměr ve středu obrazovky
	a	b	c	d
KD-85XG85□□	1909	683	200	251
KD-75XG87□□KD-75XG85□□	1673	468	200	107

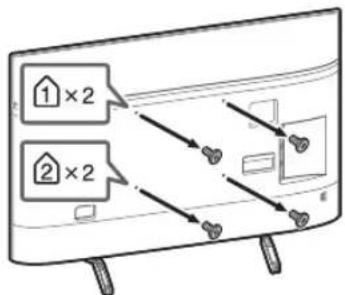

2 Vyšroubujte šrouby ze zadní části televizoru.

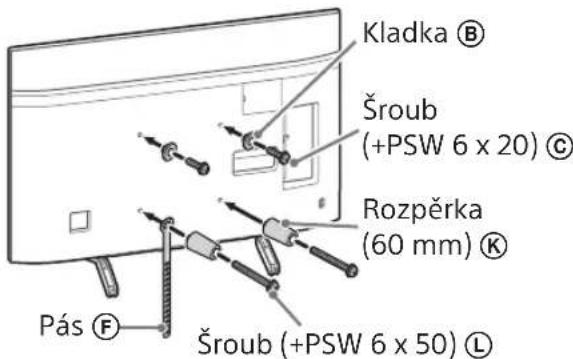

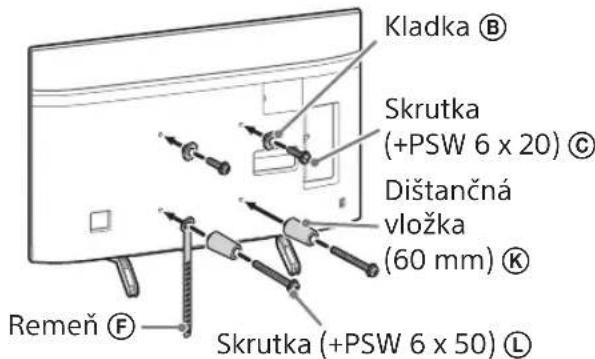

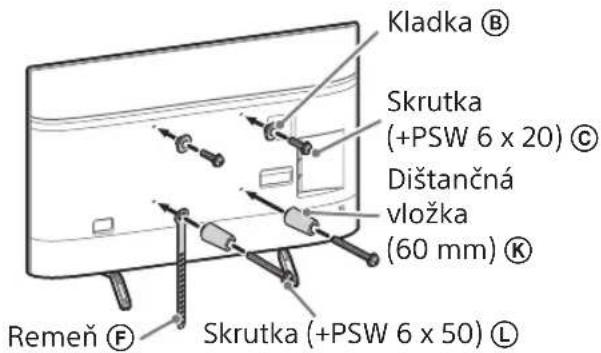

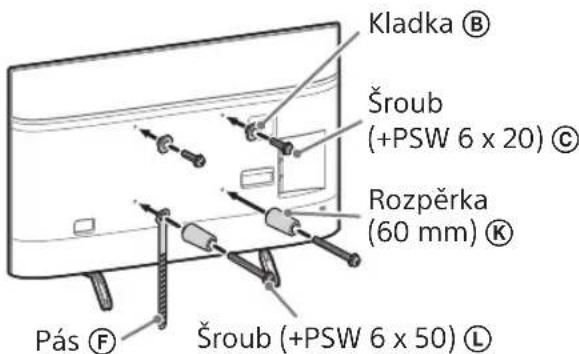

3 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů.
• Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m (15 kgf·cm).
• Použité i nepoužité díly uložte na bezpečném místě pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

Běžná montáž (2-a)

Montáž u stěny (2-b)

Poznámka

- Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru.

4 Zapojte příslušné kabely k televizoru.

Před montáží televizoru na zeď nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem.

Poznámka

• Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli.
• Spojte připojovací kabely do svazku, aby na ně nikdo nestoupl před jejich montáží na stěnu.

5 Odmontujte stolní stojan od televizoru.

- Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

KD-85XG85□□

- Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Poznámka

• Odpojení stolního stojanu od televizoru vyžaduje tři nebo více lidí.
• Dávejte pozor, abyste při odpojování stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.
• Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru.
• Při zvedání televizoru buďte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob.
• Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

KD-65/55XG87□□,

KD-65/55XG85□□

1 Vyšroubujte šrouby ze zadní části televizoru.

2 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů.
• Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.
• Použité i nepoužité díly uložte na bezpečném místě pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

Běžná montáž (2-a)

Montáž u stěny (2-b)

Poznámka

- Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru.

3 Zapojte příslušné kabely k televizoru.

Před montáží televizoru na zeď nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem.

Poznámka

• Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli.
• Spojte připojovací kabely do svazku, aby na ně nikdo nestoupl před jejich montáží na stěnu.

4 Odmontujte stolní stojan od televizoru.

- Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

- Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Poznámka

- Odpojení stolního stojanu od televizoru vyžaduje tři nebo více lidí.

- Dávejte pozor, abyste při odpojování stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.

- Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru.

- Při zvedání televizoru buďte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob.

- Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

Montáž televizoru na zeď

KD-85/75XG85□□, KD-75XG87□□

1 Zvedněte televizor.

• Informace o umístění kladek Ⓑ pro zavěšení na základnu nebo adaptér základny naleznete v tabulce, krok 3, v „Určení místa montáže” na stránce 7.
• Ujistěte se, že se zadní část televizoru dotýká základny nebo adaptéru základny, když nesou televizor.

Poznámka

• Držte televizor bezpečně oběma rukama a ujistěte se, že pás Ⓕ a spodní část televizoru jsou zarovnány s maskovací páskou.
• Televizor by měli držet tři lidé a osoba, která stojí před televizorem, by měla ostatní navádět do správné pozice.

- Při instalaci televizoru na stěnu věnujte velkou pozornost zejména osobě, která televizor drží zespodu, protože může dojít k pádu televizoru a vážnému zranění nebo dokonce úmrtí.

2 Instalujte televizor na základnu nebo adaptér základny.

• Opatrně posuňte televizor dolů a zavěste kladky Ⓑ připojené k zadní části televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvorů.
• Po montáži televizoru na zeď zkontrolujte, zda jsou kladky Ⓑ pevně zaklapnuty v základně nebo v adaptéru základny.
• Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru.

- Po instalaci televizoru na stěnu odstraňte maskovací pásku atd. ze zdi.

VAROVÁNÍ

- Přenášení televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

3 Zajistěte, aby se dolní část televizoru neposunovala.

- Uchopte kus pásu Ⓕ a pevně ho upevněte ke zdi.

- Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení).

Poznámka

- Zkuste opatrně zatáhnout za spodní stranu televizoru směrem k sobě a ujistěte se, že se nepohne kupředu. Pokud zjistíte jakýkoli posun, není televizor řádně namontován a bude třeba pás (F) znovu pevně upevnit.

KD-65/55XG87□□, KD-65/55XG85□□

1 Zvedněte televizor.

- Informace o umístění kladek Ⓑ pro zavěšení na základny nebo adaptér základny naleznete v tabulce, krok 3, v „Určení místa montáže” na stránce 7. - Ujistěte se, že se zadní část televizoru dotýká základny nebo adaptéru základny, když nesou televizor.

- Držte televizor bezpečně oběma rukama.

2 Instalujte televizor na základnu nebo adaptér základny.

- Opatrně posuňte televizor dolů a zavěste kladky Ⓑ připojené k zadní části televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvorů. - Po montáži televizoru na zeď zkontrolujte, zda jsou kladky Ⓑ pevně zaklapnuty v základně nebo v adaptéru základny. - Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru.

- Přenášení televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

3 Zajistěte, aby se dolní část televizoru neposunovala.

- Uchopte kus pásu Ⓕ a pevně ho upevněte ke zdi.

- Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení).

Poznámka

- Zkuste opatrně zatáhnout za spodní stranu televizoru směrem k sobě a ujistěte se, že se nepohne kupředu. Pokud zjistíte jakýkoli posun, není televizor řádně namontován a bude třeba pás (F) znovu pevně upevnit.

Potvrzení dokončení montáže

Zkontrolujte následující body.

• Kladky Ⓑ jsou pevně zavěšeny na základně nebo na adaptéru základny.
• Šňůry ani kabely nejsou zkrouceny ani skřípnuty.
• Pás Ⓕ je pevný, nikoli uvolněný.

VAROVÁNÍ

- Nesprávné umístění napájecí šňůry atd. může způsobit požár nebo úraz elektrickým proudem v důsledku zkratu. Z bezpečnostních důvodů je třeba dokončení montáže potvrdit.

Další informace

Při demontáži televizoru proveďte uvedený postup v obráceném sledu.

- Odstraňování televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

Technické údaje

Rozměry: (přibl.) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (případ 2-b)

h2 : 60 (případ 2-a)

Hmotnost (pouze základna): (přibl.) [kg] 0,8

Vzhled a technické údaje se mohou bez předchozího upozornění změnit.

Informace o bezpečnosti

Části montážní konzoly na stěnu neupravujte.

Během montáže nevystavujte TV přijímač nárazům.

Technické údaje....18

Montáž TV přijímače na stěnu

Postup montáže se liší v závislosti na TV přijímači.

- Odšroubované šrouby uložte na bezpečném místě mimo dosah dětí.

Příprava na montáž

Položky dodávané s montážní konzolou na stěnu SU-WL450

Jednotka: mm

Názov modelu	Rozmery displeja		Stredový rozmer obrazovky		Dížka pre montáž
	a	b	c	d	e
					Štandardná montáž	Montáž s krátkou vzdialenostou
KD-85XG85□□	1 909	1 097	251	803	142	100
KD-75XG87□□KD-75XG85□□	1 673	963	107	595	116	75
KD-65XG87□□KD-65XG85□□	1 450	836	99	523	115	73
KD-55XG87□□KD-55XG85□□	1 231	713	106	468	115	73

Poznámka

- Ak máte v úmysle viesť káble v stene, pred začatím montáže vytvorte otvor do steny a zasuňte doň káble. Vytvorte otvor v stene v priestore mimo obvodu podstavca (20) Ⓐ, adaptéra podstavca ① a dištančnej vložky (20) Ⓔ, dištančnej vložky (60) Ⓕ, aby nedošlo k priškripnutiu káblov.

2-a Štandardná montáž 2-b Montáž s krátkou vzdialenosťou

Štandardná montáž (2-a)

Montáž s krátkou vzdialenosťou (2-b)

Poznámka

Káble pripojte pred montážou TV prijímača na stenu. Po montáži TV prijímača k nemu nebude možné káble pripojiť.

5 Odmontujte stolový stojan od TV prijímača.

Štandardná montáž (2-a)

Montáž s krátkou vzdialenosťou (2-b)

Poznámka

Káble pripojte pred montážou TV prijímača na stenu. Po montáži TV prijímača k nemu nebude možné káble pripojiť.

4 Odmontujte stolový stojan od TV prijímača.

Montáž TV prijímača na stenu

KD-85/75XG85□□, KD-75XG87□□

1 Zvedněte televizní přijímač.

1 Zvedněte televizní přijímač.

Při demontáži TV přijímače zopakujte postup montáže v opačném pořadí.

Hmotnost (jen podstavec): (přibl.) [kg]

0,8

Viz tabulku v 1. kroku.

VAROVÁNÍ
