NÁVOD K OBSLUZE TEDW 180 EINHELL

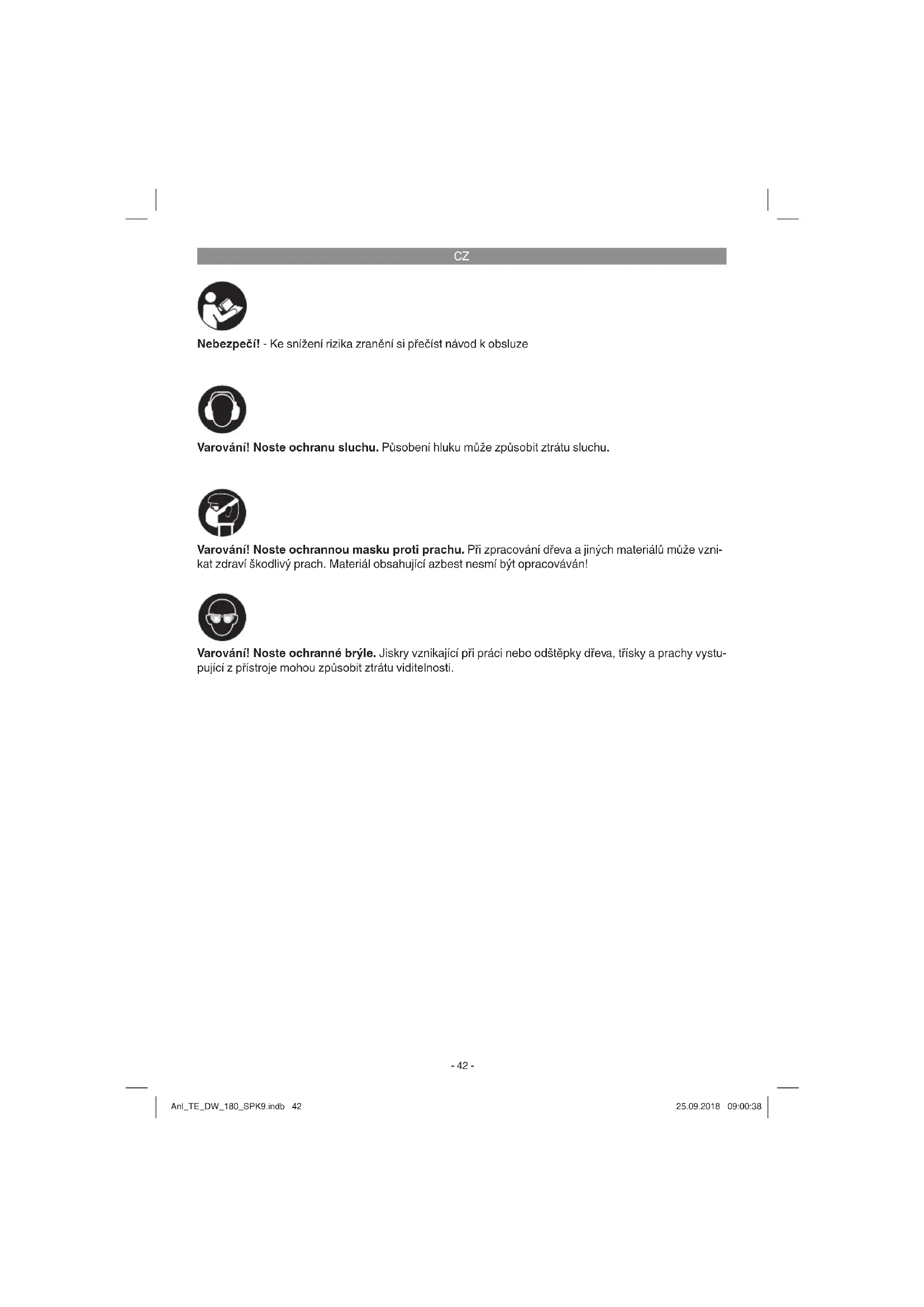

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu- pující z přístroje mohou způsobit ztrátu viditelnosti. Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni- kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván! Anl_TE_DW_180_SPK9.indb 42Anl_TE_DW_180_SPK9.indb 42 25.09.2018 09:00:3825.09.2018 09:00:38CZ

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Nebezpečí! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

2. Odblokovací / zajišťovací tlačítko

5. Upevňovací šroub přídavné rukojeti

6. Odnímatelný boční díl pro práci v blízkosti

12. Diamantový brusný hrnec

13. Adaptér na vysavač

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Systém pro úpravu povrchu stěn

Originální návod k použití

3. Použití podle účelu určení

Systém pro úpravu povrchu stěn je podle svého účelu určení určen k broušení tmelených sá- drokartonových stěn, stropů a stěn ve vnitřních prostorách a také k odstraňování zbytků tapet, barevných nátěrů, obložení, zbytků lepidla a uvolněné omítky. Dále lze tento přístroj použít k frézování betonu, k opracování dřevěných povrchů a k broušení podlah. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Anl_TE_DW_180_SPK9.indb 43Anl_TE_DW_180_SPK9.indb 43 25.09.2018 09:00:3825.09.2018 09:00:38CZ

Hmotnost: ..................................................3,0 kg Nebezpečí! Hluk a vibrace Hluk a vibrace změřeny podle normy EN 60745. Hladina akustického tlaku L

................................................3 dB Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 60745. Rukojeť Emisní hodnota vibrací a

Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou. Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji. Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů. Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta- vu.

Pravidelně provádějte údržbu a čištění přístroje.

P řizpůsobte Váš způsob práce přístroji.

Nepřetěžujte přístroj.

V případě potřeby nechte přístroj zkontrolo- vat.

P řístroj vypněte, pokud ho nepoužíváte.

Noste rukavice. Pozor! I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizi- ka. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná

vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi-

brací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typo- vém štítku souhlasí s údaji sítě. Varování! Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.

5.1 Odsávání prachu (obr. 2–3 / pol. 13)

Upozornění: Připojte na tento přístroj odsávací zařízení nebo vysavač. Tím dosáhnete optimálního odsávání prachu a pilin. Pozor! Používání odsávání prachu je ze zdravotních důvodů bezpodmínečně nutné!

Adaptér na vysavač (13) zasuňte do přípojky (a) a otočte ho proti směru hodinových ručiček, abyste ho zaaretovali. (viz obr. 2)

K adaptéru (13) připojte vhodný vysavač (není součástí dodávky). (viz obr. 3)

Pokud se přístroj příliš silně přisává na opra- covávanou plochu, otevřete ventil (7). Pozor! Používání odsávání prachu je ze zdravotních důvodů bezpodmínečně nutné!

5.2 Výměna nástroje (obr. 4–5)

Varování! Vytáhněte síťovou zástrčku! Pro výměnu nástroje potřebujete přiložený kolíko- vý klíč (14).

Stlačte a podržte aretaci vřetena (8). (viz obr.

Otevřete přírubovou matici (a) pomocí kolíko- vého klíče (14) a odstraňte ji. (viz obr. 5)

Vyjměte původní nástroj a nasaďte místo něho nový nástroj.

Nasaďte přírubovou matici a opět ji pevně utáhněte. Upozornění! U nástrojů s tloušťkou objímky cca 5 mm se musí přírubová matice našroubovat plo- chou stranou směrem k nástroji. Viz také obr. 5. Varování! Aretaci vřetena stlačte pouze tehdy, pokud jsou motor a vřeteno zastavené! Aretace vřetena musí zůstat během výměny nástroje stlačena! Upozornění! Abyste zabránili poraněním, pracuj- te v ochranných rukavicích.

5.3 Upevnění brusného papíru (obr. 6)

Bezproblémová výměna díky suchému zipu. Dbejte na to, aby souhlasily otvory pro odsávání na brusném papíru s otvory na brusném talíři.

5.4 Výměna kartáčových jednotek (obr. 7 /

pol. 11) Kartáčové jednotky ocelového kartáče (11) můžete odstranit kvůli výměně nebo vyčištění.

Sejměte fixační kroužek (a). Tento kroužek je na zadní straně upevněn přídržným prvkem.

Nyní odstraňte kartáčovou jednotku (b) tak, že ji

1. posunete do středu

2. a na předním konci vyjmete směrem nah-

Montáž se provádí v opačném pořadí. Upozornění! Abyste zabránili poraněním, pracuj- te v ochranných rukavicích.

5.5 Nastavení přídavné rukojeti

(obr. 8 / pol. 4) Přídavnou rukojeť (4) můžete naklonit do pracovní polohy, která vám nejvíce vyhovuje.

Uvolněte oba upevňovací šrouby přídavné rukojeti (5).

Nastavte přídavnou rukojeť (4) do požadované polohy.

Oba upevňovací šroub přídavné rukojeti (5) opět pevně utáhněte.

Zapnutí: Odblokovací / zajišťovací tlačítko (2) a za-/vypínač (1) stiskněte současně. Aretace: Při stisknutém odblokovacím / zajišťovacím tlačítku (2) stiskněte za-/vypínač (1). Vypnutí: Za-/vypínač (1) krátce stiskněte, poté ho pusťte. Ochrana proti opětovnému rozběhnutí Pokud je v případě přerušení elektrického napájení spínač zaaretován v poloze „Zapnuto“, pak se elektrický nástroj po obnovení napájení nerozeběhne. Aby bylo možné pokračovat v provozu, je nutné spínač vypnout a poté znovu zapnout. Konstantní elektronika Přístroj je vybaven konstantní elektronikou. Tato elektronika udržuje konstantní hodnoty nasta- vených otáček při zatížení.

6.2 Regulátor otáček (obr. 9 / pol. 3)

Otáčením regulátoru otáček (3) můžete předvolit počet otáček. Směr PLUS: vyšší počet otáček Směr MINUS: nižší počet otá ček

6.3 Práce blízko okrajů (obr. 10–11 / pol. 6)

Pro práci blízko okrajů uvolněte šroub (a) a odstraňte boční díl (6) tak, jak je znázorněno na obr. 10. Nyní můžete nástrojem pohybovat přímo u stěny. (viz obr. 11)

6.4 Práce se systémem pro úpravu povrchu

Brusný talíř, ocelový kartáč nebo frézu na be- ton nasaďte celou plochou.

Stroj zapněte a za přiměřeného přitlačování konejte krouživé, vertikální, horizontální nebo diagonální pohyby po povrchu opracovávané- ho materiálu.

Pro hrubé broušení doporučujeme hru- bou, pro jemné broušení jemnější zrnitost. Nejvhodnější zrnitost lze zjistit provedením zkušebního broušení. Anl_TE_DW_180_SPK9.indb 45Anl_TE_DW_180_SPK9.indb 45 25.09.2018 09:00:3825.09.2018 09:00:38CZ

Odstraňování tapet a jejich zbytků Počet otáček: 3–5 Nástroj: Brusný papír, ocelový kartáč Broušení dřeva Počet otáček: 4–5 Nástroj: Brusný papír Broušení stěrkové hmoty na sádrokartonu Počet otáček: 4–5 Nástroj: Brusný papír Obrušování a vyhlazování omítkových povrchů Počet otáček: 4–6 Nástroj: Brusný papír / ocelový kartáč Odstraňování zbytků kobercového lepidla Počet otáček: 4–6 Nástroj: Brusný papír / ocelový kartáč / diamanto- vá brusná hrnec Odstraňování zbytků lepidla na dlaždice Počet otáček: 4–6 Nástroj: Brusný papír / diamantová brusná hrnec Frézování betonu Počet otáček: 6 Nástroj: Diamantová brusná hrnec Pozor! Prachy vznikající při práci s nástrojem mohou být zdraví škodlivé:

P ři broušení noste vždy ochranné brýle a pra- chovou masku.

Všechny osoby, které s přístrojem pracují nebo vstupují na pracoviště, musí nosit ochrannou masku proti prachu.

Na pracovišti se nesmí jíst, pít nebo kouřit.

Nesmějí se opracovávat povrchy natřené olovnatými barvami!

7. Výměna síťového napájecího

vedení Nebezpečí! Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání

náhradních dílů Nebezpečí! Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.

Doporučujeme přímo po každém použití přístroj vyčistit.

Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

8.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlíkové kartáčky. Nebezpečí! Uhlíkové kartáčky smí vyměnit pou- ze odborný elektrikář.

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

8.4 Objednávání náhradních dílů a

příslušenství: Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info Tip: Pro dobré pracovní výsledky doporučujeme používat vysoce kvalitní příslušenství značky ! www.kwb.eu [e-mail] Anl_TE_DW_180_SPK9.indb 46Anl_TE_DW_180_SPK9.indb 46 25.09.2018 09:00:3825.09.2018 09:00:38CZ

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. Anl_TE_DW_180_SPK9.indb 47Anl_TE_DW_180_SPK9.indb 47 25.09.2018 09:00:3825.09.2018 09:00:38CZ

Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa- dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změny vyhrazeny Anl_TE_DW_180_SPK9.indb 48Anl_TE_DW_180_SPK9.indb 48 25.09.2018 09:00:3925.09.2018 09:00:39CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Uhlíkové kartáčky, brusný talíř Spotřební materiál/spotřební díly* Brusný papír, kartáčové jednotky, diamantová brusná hrnec Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás- ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_TE_DW_180_SPK9.indb 49Anl_TE_DW_180_SPK9.indb 49 25.09.2018 09:00:3925.09.2018 09:00:39CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

čeny: - Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.

isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_TE_DW_180_SPK9.indb 50Anl_TE_DW_180_SPK9.indb 50 25.09.2018 09:00:3925.09.2018 09:00:39SK
