NÁVOD K OBSLUZE EQ.3 S100 SIEMENS

Plně automatický kávovar

cs Návod k použití 94

Použití podle určení ..... 95

Důležitá bezpečnostní upozornění 95

Ochrana životního prostředí .. 97

Úspora energie .....97

Seznámení se spotřebičem ... 97

Rozsah dodávky .....97

Konstrukce a součásti .....98

Ovládací prvky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Příslušenství.... 99

Před prvním použitím. ..... 100

Instalace a připojení spotřebiče. . . .100

Uvedení spotřebiče do provozu. . . .100

Obsluha spotřebiče ..... 101

Příprava kávy z čerstvě namletých

kávových zrn .....101

Příprava nápojů s mlékem .....102

Přizpůsobení nastavení nápojů ....103

Vodní filtr .....104

Ochrana před mrazem.....104

Nastavení.... 105

Automatické vypnutí .....105

Zapnutí/vypnutí akustického signálu105

Nastavení tvrdosti vody .....106

Factory Reset 106

Každodenní údržba a čištění. 107

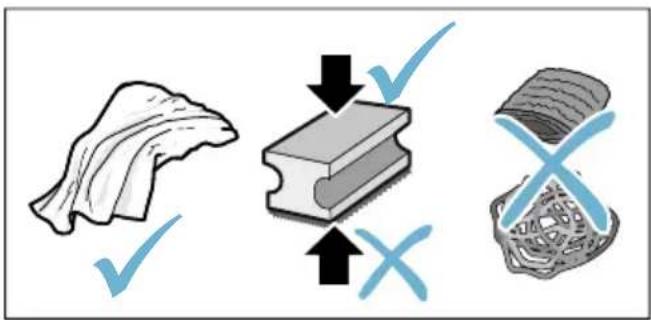

Čisticí prostředky .....107

Čistění spotřebiče .....108

Čištění odkapávací misky a zásobníku

na kávovou sedlinu .....108

Čištění mléčného systému.....108

Čištění spařovací jednotky. . . . . . . . 109

Servisní programy .....110

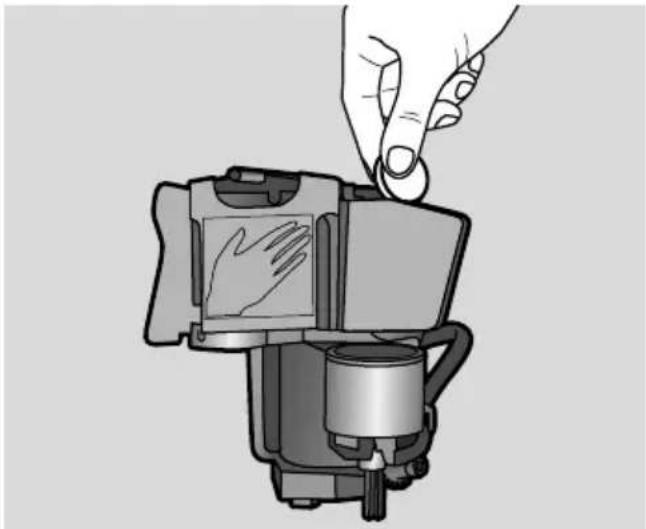

Spuštění programu Calc'nClean. . . 111

Porucha, co je nutno udělat? .112

Zákaznický servis.....115

Technické údaje ..... 115

Číslo výrobku a výrobní číslo ..... 115

Záruční podmínky. 115

Použití podle určení

Po vybalení spotřebič zkontrolujte. V případě poškození během přepravy spotřebič nezapojujte.

Tento spotřebič je určený pouze pro soukromé použití v domácnosti.

Přistroj použivejte pouze ve vnitřnich prostorach při pokojove teplotě a jen do nadmořske vyšky 2000 m.

Důležitá bezpečnostní upozornění

Návod k použití si pečlivě pročtěte, řídte se podle něho a uschovejte si ho. Při předávání přístroje dále přiložte tento návod.

Tento spotřebič mohou používat děti starší 8 let a osoby s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a/nebo znalostmi, pokud jsou pod dohledem nebo byly instruovány o bezpečném použití spotřebiče a pochopily z toho vyplývající nebezpečí. Děti mladší 8 let se nesmí zdržovat v blízkosti spotřebiče a připojovacích kabelů a nesmí spotřebič obsluhovat. Děti si nesmí hrát se spotřebičem. Čištění a údržbu ze strany uživatele nesmí provádět děti. Výjimka: Děti jsou starší 8 let a jsou pod dozorem dospělé osoby.

! Varování

Nebezpečí úrazu elektrickým proudem!

Spotřebič smí být k síti střídavého proudu připojen jen pomocí předpisově instalované zásuvky s uzemněním. Zajistěte předpisovou instalaci systému ochranných vodičů elektrické domovní instalace.
- Přístroj zapojujte a používejte pouze v souladu s údaji na typovém štítku. V případě poškození síťové přípojky tohoto spotřebiče musí být tato obnovena zákaznickým servisem.
- Přístroj používejte jen tehdy, když samotný přístroj ani přívodní kabel není poškozený. V případě poruchy ihned odpojte síťovou zástrčku, nebo vypněte síťové napětí.
■ Aby se zabránilo ohrožení, smí opravy na spotřebiči provádět pouze naše servisní služba.
■ Nikdy neponořujte přístroj nebo síťový kabel do vody.

Varování

Nebezpečí v důsledku magnetického pole!

Spotřebič obsahuje permanentní magnety, které mohou ovlivňovat elektronické implantáty, např. kardiostimulátory nebo inzulinové dávkovače. Osoby používající elektronické implantáty musí od přístroje a od vyjmuté nádržky na vodu dodržovat minimální odstup 10 cm.

Varování

Nebezpečí udušení!

Nedovolte dětem, aby si hrály s obalovým materiálem. Drobné součásti bezpečně uložte, hrozí nebezpečí spolknutí.

⚠ Varování

Nebezpečí popálení!

Mléčný systém je velmi horký. Po použití ho nejprve nechte vychladnout, než se ho budete dotýkat.

⚠️ Varování

Nebezpečí poranění!

• Chybné použití spotřebiče může způsobit poranění.
  ■ Nesahejte do mlýnku.

Ochrana životního prostředí

Úspora energie

■ Pokud spotřebič nepoužíváte, vypněte ho.
■ Interval pro automatické vypnutí nastavte na nejmenší hodnotu.
■ Pokud možno nepřerušujte odběr kávy nebo mléčné pěny. Předčasné přerušení vede k vyšší spotřebě energie a k rychlejšímu naplnění odkapávače.
Přístroj pravidelně odvápňujte, zabráníte tak tvorbě vápených usazenin. Zbytky vápníku vedou k vyšší spotřebě energie.

Obal zlikvidujte v souladu s předpisy na ochranu životního prostředí.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními (waste electrical and electronic equipment - WEEE). Tato směrnice stanoví jednotný evropský (EU) rámec pro zpětný odběr a recyklování použitých zařízení.

O aktuálních pokynech týkajících se likvidace se informujte u odborného prodejce.

Seznámení se spotřebičem

V této kapitole obdržíze přehled o rozsahu dodávky, konstrukci a součástech Vašeho spotřebiče. Kromě toho se seznámíte s různými ovládacími prvky.

Upozornění: V závislosti na typu spotřebiče jsou možné odchylky v barvách a jednotlivých detailech.

Jak používat tento návod k použití:

Výklopné stránky návodu k použití můžete vpředu vyklopit. Vyobrazení jsou označena čísly, na které se v návodu k použití odvolává.

Příklad: → Obrázek 1

Rozsah dodávky

→ Obrázek 1

A PIně automatický kávovar
B Proužek pro testování tvrdosti vody
C Návod k použití
D Napěňovač mléka

cs Seznámení se spotřebičem

Konstrukce a součásti

→ Obrázek 2

1 Tlačitko Zap. / Vyp. (provoz stand-by)
2 Ovládací panel
3 Madlo napěňovače mléka
4 Výpustný systém pro kávu, výškově nastavitelný
5 Napěňovač mléka (uchycení, napěňovač, kryt), výškově nastavitelný

6 Odkapávací miska (zásobník na kávovou sedlinu, odkapávací mřížka, odkapávací plech, plovák)
7 Dvířka spařovacího prostoru
8 Typový štítek
9 Spařovací jednotka
10 Víko na uchování aroma
11 Zásobník na kávová zrna
12 Otočný volič pro nastavení stupně mletí
13 Víko nádržky na vodu
14 Nádržka na vodu

Ovládací prvky

Tlačítko Význam
	Zapnutí a vypnutí spotřebičeSpotřebič se proplachuje automaticky při jeho zapnutí a vypnutí.Spotřebič se neproplachuje, pokud:Je při zapnutí ještě teplý.Před vypnutím nebyla odebrána žádná káva.Spotřebič je připraven k provozu, pokud na ovládacím panelu svítí diody LED tlačítek pro výběr nápojů. Spotřebič je vybaven funkcí automatického vypnutí. → "Nastavení automatického vypnutí" na straně 105
espresso Odběr Espresso
caffe crema Odběr Caffe crema
cappuccino Odběr Cappuccino
latte macchiato Odběr Latte macchiato
milk Napěnění mléka
∅∅∅Intenzita kávyPřizpůsobení intenzity kávy → "Přizpůsobení nastavení nápojů" na straně 103
calc'nClean Spuštění servisního programuBliká, pokud musí být proveden servisní program.→ "Servisní program Calc ́ nClean" na straně 111Ukazatel
	Rozsvítí se, pokud je nutné doplnění vody do nádržky na vodu nebo nádržka na vodu chybí.Bliká, pokud musí být vyměněn vodní filtr.
	Svítí, pokud je nutné vyprázdnění nádobek.Bliká, pokud jsou otevřená dvířka spařovacího prostoru.
espresso
svítí	Připraven k provozu, může být proveden výběr
pulzuje Probíhá odběr
bliká Čeká na ovládání, např. u calc’nCleanvypnutý Není k dispozici

Příslušenství

V obchodě a u zákaznického servisu je k dostání toto příslušenství:

Příslušenství Objednací číslo

Obchod Zákaznický servis

Čisticí tablety TZ80001 00311807

Odvápňovací tablety TZ80002 00576693

Vodní filtr TZ70003 00575491

Sada údržby TZ80004 00576330

Kontaktní data všech zemí zákaznického servisu se nachází na poslední straně tohoto návodu.

Před prvním použitím

V této kapitole je popsané uvedení spotřebiče do provozu.

Upozornění: Přístroj používejte pouze v prostorech bez nebezpečí koroze. Pokud přístroj transportujete nebo skladujete při teplotě pod 0 °C, musíte před uvedením do provozu počkat minimálně 3 hodiny.

Instalace a připojení spotřebiče

1. Odstraňte ochranné fólie.
2. Spotřebič umístěte na rovnou a pro jeho hmotnost dostatečnou, vodotěsnou plochu.
3. Spotřebič připojte síťovou zástrčkou k předpisově instalované uzemněné zásuvce.

Upozornění: Po každém připojení chvíli vyčkejte (cca 5 sekund).

Uvedení spotřebiče do provozu

Nasazení napěňovače mléka

→ Obrázek 3

1. Součásti napěňovače mléka vyjměte ze sáčku.
2. Sestavte napěňovač mléka.
3. Napěňovač mléka nasad'te vpředu na spotřebič.

Naplnění zásobníku na kávová zrna

Pomocí tohoto spotřebiče můžete připravovat kávové nápoje z kávových zrn.

1. Otevřete víko 10 zásobníku na kávová zrna 11.
2. Naplňte kávová zrna.
3. Víko opět uzavřete.

Upozornění

Glazovaná, karamelizovaná nebo jinak pomocí přísad s obsahem cukru upravená kávová zrna ucpávají spařovací jednotku. Používejte pouze směsi na espresso nebo jiné směsi vhodné pro automatické přístroje na přípravu espressa.
Kávová zrna jsou pro každé spaření kávy čerstvě namleta.
Kávová zrna uchovávejte v chladu a uzavřená, tak zůstane optimálně zachována jejich kvalita.
Kávová zrna můžete několik dní uchovávat v zásobníku na kávová zrna, aniž by ztratila své aroma.

Naplnění zásobníku na vodu

Důležité: Nádržku na vodu denně plňte čerstvou, studenou neperlivou vodou. Před použitím zkontrolujte, zda je nádržka na vodu dostatečně naplněna.

1. Sejměte víčko nádržky na vodu.
2. Za madlo nádržku na vodu vytáhněte.
3. Nádržku na vodu naplňte vodou až po značku "max".
4. Nádržku na vodu opět rovně vložte do uchycení.

Všeobecné pokyny

Plně automatický kávovar je z továrny naprogramován se standardními nastaveními pro optimální provoz.

■ Po uplynutí zvolené doby se přístroj automaticky vypne.
Při dotyku tlačítka zazní signál, tento můžete vypnout.→ "Nastavení" na straně 105
Při prvním použití, po provedení servisního programu nebo pokud byl přístroj po delší dobu mimo provoz, nemá první připravený nápoj plné aroma. Tento nápoj nepijte.
■ Po uvedení spotřebiče do provozu lze dosáhnout dostatečně husté a stálé pěny teprve po přípravě několika prvních šálků.

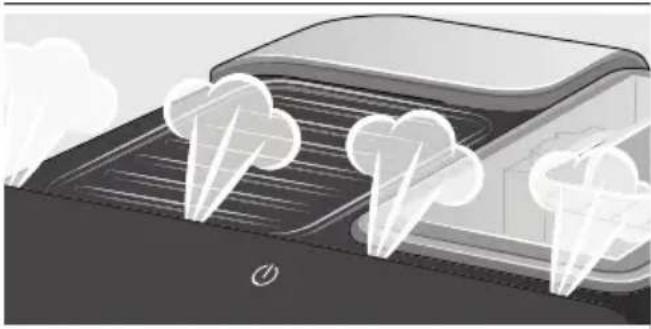

- Při delším používání je normální tvorba kapek vody u větracích výřezů.
■ Unikající pára není chybou, ale je způsobena technickou konstrukcí.

Před použitím Vašeho nového spotřebiče byste měli zkontrolovat a nastavit tvrdost vody.→ "Nastavení" na straně 105

Obsluha spotřebiče

V této kapitole je popsána příprava kávy a mléčných nápojů. Obdržíte informace o nastavení, vodním filtru, přizpůsobení stupně mletí a ochraně před mrazem.

Upozornění: Čerstvě připravené nápoje mohou být velmi horké.

Příprava kávy z čerstvě namletých kávových zrn

Můžete volit mezi Espresso a Caffe crema. → "Příprava nápojů s mlékem" na straně 102

Spotřebič je zapnutý. Je naplněna nádržka na vodu a zásobník na kávová zrna.

1. Pod výpustný systém umístěte šálek.
2. Opakovaným dotykem ⏻⋯⋯ nastavte požadovanou intenzitu kávy.
3. Dotkněte se tlačítka espresso nebo caffe crema.
   Káva se spaří a poté nateče do šálku.

Upozornění: Pro předčasné zastavení vydání nápoje se opětovně dotkněte espresso nebo caffe crema.

Příprava nápojů s mlékem

Tento spotřebič obsahuje napěňovač mléka. Můžete připravovat kávové nápoje s mlékem nebo napěňovat mléko.

Upozornění: Zaschlé zbytky mléka se obtížně odstraňují, proto je bezpodmínečně vyčistěte.→ "Každodenní údržba a čištění" na straně 107

Varování

Nebezpečí popálení!

Napěňovač mléka se velmi zahřívá. Dotýkejte se ho jen za madlo. Po použití ho nejprve nechte vychladnout, než se ho budete dotýkat.

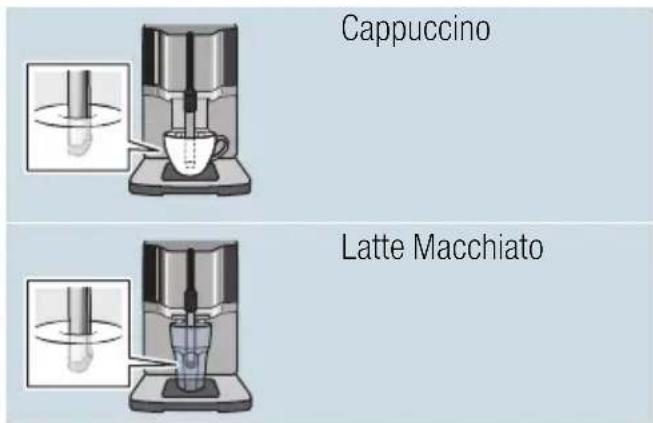

Kávové nápoje s mlékem

Můžete volit mezi kávou cappuccino a latte macchiatto. Dbejte na polohu výpusti kávy a napěňovače mléka.

Cappuccino Latte Macchiato

Spotřebič je zapnutý. Je naplněna nádržka na vodu a zásobník na kávová zrna.

Napěňovač mléka je namontován.

1. Velký šálek nebo velkou sklenici naplňte cca 100 ml mléka pro cappuccino a cca 150 ml mléka pro latte macchiatto.

2. Pod výpustný systém umístěte šálek nebo sklenici.

3. Výpust kávy a napěňovač mléka posuňte úplně dolů.

4. Opakovaným dotykem Ⓞ¶nastavte požadovanou intenzitu kávy.

5. Dotkněte se tlačítka cappuccino nebo latte macchiato.

Nejprve se napění mléko v šálku nebo ve sklenici. Poté se spaří káva a nateče do šálku nebo sklenice.

Upozornění: Pro předčasné zastavení aktuálního kroku vydání nápoje se opětovně dotkněte cappuccino nebo latte macchiato.

Napěnění mléka

Spotřebič je zapnutý. Nádržka na vodu je naplněná. Napěňovač mléka je namontován.

1. Velký šálek nebo velkou sklenici naplňte cca 100 ml mléka.
2. Pod výpustný systém umístěte šálek nebo sklenici.
3. Výpust kávy a napěňovač mléka posuňte úplně dolů.
4. Dotkněte se tlačítka milk. Mléko se napění.

Upozornění: Pro předčasné zastavení kroku se opětovně dotkněte milk.

Přizpůsobení nastavení nápojů

Intenzita kávy

Před odběrem nápoje můžete intenzitu kávy přizpůsobit:

-∅∅∅	slabá
-∅-∅∅	normální
-∅-∅-∅	silná

Upozornění: Nastavená intenzita kávy je aktivní pro všechny nápoje obsahující kávu.

Množství náplně

Množství náplně svých nápojů můžete měnit.

espresso nebo caffe crema podržte stisknuté 3 sekundy.

Probíhá odběr, zvolené tlačítko bliká.

Při dosažení požadovaného množství náplně v šálku stiskněte pro zastavení zvolené tlačítko. Nově nastavené množství náplně se projeví až při dalším odběru nápoje.

Upozornění: Množství náplně je možné nastavit vždy pro Espresso (25 - 60 ml) nebo Caffe crema (80 - 200 ml). Spařováno je vždy minimální množství, Espresso cca 25 ml a Caffe crema cca 80 ml.

Doba napěňování

Dobu napěňování svých nápojů můžete měnit.

cappuccino, latte macchiato nebo milk podržte stisknuté 3 sekundy.

Probíhá napěnění mléka, zvolené tlačítko bliká.

Při dosažení požadované doby napěnění stiskněte pro zastavení zvolené tlačitko.

Upozornění: Nastavení doby napěnění nemá vliv na množství kávy.

Nastavení jemnosti mletí

Tento spotřebič je vybaven regulovatelným mlýnkem. Pomocí něho je možné idnividuálně měnit stupeň mletí kávy.

! Varování

Nebezpečí úrazu!

Nesahejte do mlýnku.

Pozor!

Spotřebič se může poškodit! Stupeň mletí přestavujte pouze v případě, že je mlýnek v chodu!

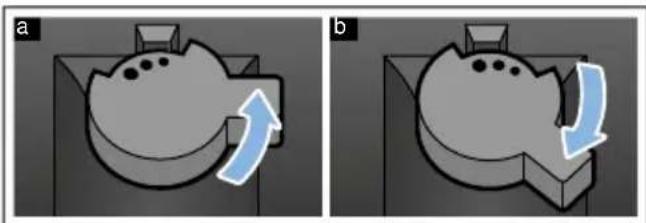

Při běžícím mlýnku nastavte otočným voličem 12 stupeň mletí.

■ Jemný stupeň mletí: Otočit proti směru hodinových ručiček. (obrázek a)
■ Hrubší stupeň mletí: Otočit ve směru hodinových ručiček. (obrázek b)

■ Nové nastavení se projeví až u druhého šálku kávy.
U tmavě pražených kávových zrn nastavte jemnější stupeň mletí, u světlejších kávových zrn hrubší stupeň mletí.

Vodní filtr

→ Obrázek 7

Vodní filtr snižuje tvorbu vápených usazenin, snižuje znečištění ve vodě a zlepšuje chuť kávy. Vodní filtry můžete zakoupit v prodejnách nebo u zákaznického servisu.

Použití nebo obnovení vodního filtru

Nový vodní filtr musí být před použitím propláchnut.

Spotřebič je zapnutý. Nádržka na vodu je naplněná.

1. Držte stisknuto Ⓞ¶¶ a calc'nClean po dobu nejméně 3 sekund.
2. Dotkněte se tlačítka espresso a aktivuje se nabídka "Tvrdost vody".
3. Dotkněte se tlačítka Ⓞ¶¶ a nastavte takto:

s vodním filtrem

1. Ponořte vodní filtr (otvor směrem nahoru) do nádoby naplněné vodou tak, aby již nevystupovaly žádné vodní bubliny.
   → Obrázek 7
2. Poté vodní filtr pevně vtlačte do prázdné nádržky na vodu.
3. Nádržku na vodu naplňte vodou až po značku "max".
4. Pod výpust umístěte nádobu s kapacitou min. 1,0 l.
5. Dotkněte se tlačítka espresso pro uložení nastavení a pro aktivaci propláchnutí.
6. Nasad'te nádržku na vodu.
7. Dotkněte se tlačítka espresso pro spuštění propláchnutí. Filtrem protéká voda.
8. Dotkněte se tlačítka calc'nClean pro opuštění menu.
9. Poté zásobník vyprázdněte. Spotřebič je opět připraven k provozu.

Odstranění vodního filtru

Pokud odstraníte vodní filtr a nebudete používat filtr nový, pak proved'te odpovídající nastavení tvrdosti vody.

→ "Nastavení tvrdosti vody" na straně 106

Ochrana před mrazem

Škodám způsobeným mrazem lze zabránit úplným vyprázdněním spotřebiče před přepravou a skladováním.

Informace: Spotřebič musí být připraven k provozu a nádržka na vodu musí být naplněna.

1. Pod výpust napěňovače mléka umístěte velkou nádobu a napěňovač mléka posuňte dolů.
2. Držte stisknuto tlačítko milk po dobu nejméně 5 sekund. Bliká LED tlačítka, spotřebič se nyní zahřívá.
3. Jakmile začne z napěňovače mléka vycházet pára, sejměte nádržku na vodu.
4. Spotřebič nechte odpařit. Vyčkejte, až bliká symbol 📋 a všechny LED.
5. Tlačítkem ⏻ spotřebič vypněte.
6. Nádržku na vodu a odkapávací misku vyprázdněte a spotřebič důkladně vyčistěte.
   Spotřebič nyní můžete přepravovat nebo uskladnit.

Upozornění: Spařovací jednotka je nyní zajištěna a nelze ji vyjmout.

Nastavení

Tento spotřebič disponuje různými nastaveními ze závodu. Nastavení můžete individuálně přizpůsobit.

Upozornění: Pokud nedojde během 90 sekund ke stisknutí žádného tlačítka, přístroj přejde bez uložení k volbě nápoje. Dříve uložené nastavení zůstane uchováno.

Můžete nastavit následující:

Automatické vypnutí

Po posledním stisknutí tlačítka se spotřebič automaticky vypne v určitou dobu. Tuto dobu můžete nastavit, nastavení je možné v rozmezí od 15 minut až do 4 hodin.

1. Ⓞ〇〇 a calc'nClean držte stisknuto po dobu nejméně 3 sekund.
2. Dotkněte se tlačítka caffe crema a dojde k aktivaci nabídky "Automatické vypnutí".
3. Dotkněte se tlačítka Ⓞ¶¶ a nastavte požadovaný čas. Možná jsou tato nastavení:

	15 minut
	30 minut (nastavení ze závodu)
	1 hodina
	2 hodiny
	4 hodiny

1. Dotkněte se tlačítka caffe crema pro uložení nastavení.
2. Dotkněte se tlačítka calc'nClean pro opuštění menu.

Zapnutí/vypnutí akustického signálu

Při stisku tlačítka zazní akustický signál. Tento můžete zapnout nebo vypnout.

1. Ⓞ〇〇 a calc'nClean držte stisknuto po dobu nejméně 3 sekund.
2. Dotkněte se tlačítka cappuccino a dojde k aktivaci nabídky "Akustický signál".
3. Dotkněte se tlačítka Ⓞ¶¶ pro zapnutí nebo vypnutí akustického signálu.

	Zap. (nastavení ze závodu)
	Vyp.

1. Dotkněte se tlačítka cappuccino pro uložení nastavení.
2. Dotkněte se tlačítka calc'nClean pro opuštění menu.

Nastavení tvrdosti vody

Správné nastavení tvrdosti vody je důležité, aby spotřebič včas oznámil, kdy musí být odvápněn. Přednastavená tvrdost vody je stupeň 4.

Tvrdost vody můžete určit pomocí přiloženého kontrolního papírku nebo se můžete dotázat u místního dodavatele vody.

1. Přiložený kontrolní papírek krátce ponořte do čerstvé vody z vodovodu, nechte okapat a po jedné minutě odečtěte výsledek.
2. Držte stisknuto tlačítko Ⓞ¶¶ a calc'nClean po dobu nejméně 3 sekund.
3. Dotkněte se tlačítka espresso a dojde k aktivaci nabídky "Tvrdost vody".
4. Dotkněte se tlačítka Ⓞ¶¶ a nastavte tvrdost vody. Možná jsou tato nastavení:

	Tvrdost vody 1
	Tvrdost vody 2
	Tvrdost vody 3
	Tvrdost vody 4 (nastavení ze závodu)
	Vodní filtr (pokud používán)
	Zařízení na změkčování vody (pokud je k dispozici)

1. Dotkněte se tlačítka espresso pro uložení nastavení.

2. Dotkněte se tlačítka calc'nClean pro opuštění menu.

V tabulce je zobrazeno přiřazení stupňů k rozdílným stupňům tvrdosti vody:

Stupeň	Stupeň tvrdosti vody
	Německá stupni- ce (°dH)	Francouzská stupnice (°fH)
1 1-7 1-13
2 8-14 14-25
3 15-21 26-38
4 22-30 39-54

Dodatečná změna tvrdosti vody je kdykoliv možná.

Upozornění: Při použití vodního filtru (viz kapitola "Příslušenství") postupujte následovně. → "Vodní filtr" na straně 104

Factory Reset

Nastavení zpět na nastavení z výroby, vlastní nastavení se vymažou.

1. Držte stisknuto Ⓞ¶¶ a calc'nClean po dobu nejméně 3 sekund.
2. Dotkněte se tlačítka latte macchiato. Výrobní nastavení se opět aktivují.
3. Dotkněte se tlačítka calc'nClean pro opuštění menu.

Každodenní údržba a čištění

Při pečlivé údržbě a čištění zůstane spotřebič dlouho funkční. V této kapitole je popsaná správná údržba a čištění spotřebiče.

Varování

Nebezpečí úrazu elektrickým proudem!

Před čištěním odpojte síťovou zástrčku. Přístroj nikdy neponořujte do vody. Nepoužívejte parní čistič.

Čisticí prostředky

Aby nedošlo k poškození různých povrchů nesprávnými čisticími prostředky, řídte se následujícími údaji. Nepoužívejte

■ ostré nebo abrazivní čisticí prostředky,
■ čisticí prostředky obsahující alkohol nebo líh.
- žádné tvrdé brusné polštárky a houbičky,

Nové hadříkové houbičky na čištění mohou obsahovat soli. Soli mohou způsobit na ušlechtilé oceli náletovou rez. Nové houbičky před použitím důkladně propláchněte.
Zbytky vápenatých usazenin, kávy, mléka, čisticího a odvápňovacího roztoku vždy ihned odstraňte. Pod těmito zbytky se může tvořit koroze.

Pozor!

Ne všechny součásti spotřebiče je možné čistit v myčce nádobí.

Obrázek 5 - 7

Nevhodné pro myčku nádobí:

Nádržka na vodu

Víko nádržky na vodu

Víko na uchování aroma

Spařovací jednotka

Odkapávací miska

Vhodné pro myčku nádobí:

Odkapávací plech

Odkapávací mřížka

Zásobník na kávovou sedlinu

max. 60°C

Plovák

Napěňovač mléka

Kryt napěňovače mléka

Čistění spotřebiče

1. Povrch přístroje otírejte měkkým vlhkým hadříkem.
2. Obslužné pole čistěte utěrkou z mikrovlákna.
3. V případě potřeby po každém odběru nápoje otřete výpust kávy.

Upozornění

■ Pokud přístroj zapnete ve studeném stavu nebo po přípravě kávy vypnete, přístroj se propláchne automaticky. Systém je tedy samočistící.
■ Pokud nebyl spotřebič delší dobu používán (např. dovolená), vyčistěte jej pečlivě celý, včetně napěňovače mléka a spařovací jednotky.

Čištění odkapávací misky a zásobníku na kávovou sedlinu

→ Obrázek 5

Upozornění: Odkapávací miska a zásobník na kávovou sedlinu je třeba vyprazdňovat a čistit denně, aby se zabránilo tvorbě usazenin. V případě časté potřeby průběžně vyprázdněte, jakmile je výrazně viditelný plovák nebo pokud se rozsvítí odpovídající symbol.

1. Otevřete dvířka.
2. Odkapávací misku se zásobníkem na kávovou sedlinu vytáhněte směrem dopředu.
3. Sejměte odkapávací plech s odkapávací mřížkou.
4. Vyprázdněte a vyčistěte odkapávací misku a zásobník na kávovou sedlinu.
5. Vytřete vnitřní část spotřebiče (oblast odkapávací misky).

Čištění mléčného systému

→ Obrázek 6

Mléčný systém je třeba čistit po každém použití, aby se odstranily zbytky mléka.

! Varování

Nebezpečí popálení!

Napěňovač mléka se velmi zahřívá. Dotýkejte se ho jen za madlo. Po použití ho nejprve nechte vychladnout, než se ho budete dotýkat.

1. Naplňte sklenici do poloviny vodou a umístěte jí pod výpustný systém.
2. Napěňovač mléka posuňte úplně dolů.
3. Dotkněte se tlačítka milk, mléčný systém se vyčistí.
4. Napěňovač mléka posuňte nahoru a nechte ho vychladnout.
5. Rozeberte napěňovač mléka na jednotlivé díly a důkladně je vyčistěte.
6. Jednotlivé díly vysušte, sestavte a opět nasad'te na spotřebič.

Upozornění

■ Pro předčasné zastavení kroku se opětovně dotkněte milk.
Všechny části mléčného systému by měly být čištěny v myčce nádobí. Zbytky louhu v mléčném systému po propláchnutí důkladně odstraňte.

Čištění spařovací jednotky

→ Obrázek 4, → obrázek 5

Kromě provádění programu automatického proplachování je vhodné spařovací jednotku pravidelně vyjímat a čistit.

Pozor!

Spařovací jednotku čistěte bez použití oplachovacího prostředku nebo prostředků obsahujících ocet resp. kyseliny a ne v myčce na nádobí.

Vyjmutí spařovací jednotky:

1. Vypněte spotřebič.
2. Otevřete dvířka spařovacího prostoru.
3. Vyjměte zásobník na kávovou sedlinu.
4. Červenou páčku stiskněte směrem nahoru, uchopte spařovací jednotku za madlo a opatrně vytáhněte směrem dopředu.
5. Spařovací jednotku důkladně vyčistěte pod tekoucí teplou vodou.
6. Vnitřek spotřebiče důkladně vyčistěte vlhkým hadříkem, odstraňte případné zbytky kávy.
7. Spařovací jednotku a vnitřek spotřebiče nechte vyschnout.

Vložení spařovací jednotky:

1. Uchopte spařovací jednotku za madlo.
2. Červenou páčku stiskněte směrem nahoru, spařovací jednotku umístěte pod páčku a až na doraz vsuňte směrem dozadu. Páčka musí zaskočit.
3. Opět vložte zásobník na kávovou sedlinu a zavřete dvířka.

Důležité: Pokud spařovací jednotka nebo odkapávací miska chybí nebo je špatně nasazena, nelze dvířka uzavřít.

Servisní programy

V určitých časových intervalech se v závislosti na tvrdosti vody a používání spotřebiče se rozsvítí tlačítko calc'nClean.

Spotřebič by měl být pomocí programu ihned vyčistěn a odvápněn.

Upozornění

Důležité: Pokud není spotřebič včas vyčistěn a odvápněn, může dojít k jeho poškození.
- Pozor! U každého servisního programu Calc'nClean používejte odvápňovací a čisticí prostředky podle návodu a dodržujte (příslušné) bezpečnostní pokyny.
■ Kapaliny nepijte.
■ K odvápnění nikdy nepoužívejte ocet, prostředky na bázi octa, kyselinu citrónovou ani prostředky na bázi kyseliny citrónové.
K odvápnění a čistění používejte výhradně tablety k tomu určené. Tyto byly vyvinuty speciálně pro tento spotřebič a můžete je dokoupit prostřednictvím zákaznického servisu. → "Příslušenství" na straně 99
Nikdy do spařovací jednotky neumistujte odvápňovací tablety nebo jiné prostředky.
■ Servisní program nikdy nepřerušujte.
Před spuštěním servisního programu vyjměte spařovací jednotku, vyčistěte ji a opět vložte do spotřebiče. Vyčistěte napěňovač mléka.
■ Po ukončení servisního programu spotřebič otřete měkkým a vlhkým hadříkem, aby byly okamžitě odstraněny zbytky odvápňovacího roztoku. Pod těmito zbytky se může tvořit koroze.

Nové hadříkové houbičky na čištění mohou obsahovat soli. Soli mohou způsobit na ušlechtilé oceli náletovou rez, proto je před použitím vždy důkladně propláchněte.
■ Pokud dojde k prěrušení servisního programu např. výpadkem proudu, rozsvítí se a calc'nClean.

Pak postupujte takto:

1. Vypláchněte nádržku na vodu.
2. Naplňte čerstvou neperlivou vodu až po značku "max".
3. Dotkněte se tlačítka calc'nClean. Spustí se program a propláchne spotřebič.Doba trvání cca 2 minuty.
4. Vyprázdněte odkapávací misku, vyčistěte ji a opět vložte zpět, zavřete dvířka.

Program je ukončen. Spotřebič je opět připraven k provozu.

Spuštění programu Calc'nClean

Doba trvání: cca 40 minut

1. Tlačítko calc'nClean podržte stisknuté po dobu cca 5 sekund. Rozsvítí se symbol 📄.
2. Otevřete dvířka, vyjměte a vyprázdněte odkapávací misku a zásobník na kávovou sedlinu.
3. Vyjměte a vyčistěte spařovací jednotku.
4. Do spařovací jednotky vhod'te jednu čisticí tabletu Siemens a spařovací jednotku opět nasad'te.

1. Opět nasad'te odkapávací misku a zásobník na kávovou sedlinu a uzavřete dvířka.

Rozsvítí se symbol 📄.

1. Vyjměte vodní filtr (je-li k dispozici).
2. Do prázdné nádržky na vodu nalejte vlažnou vodu až po značku 0,5 l a nechte v ní rozpustit odvápňovací tabletu Siemens.
3. Opět nasad'te nádržku na vodu a pod výpustný systém umístěte velkou nádobu (cca 1 litr).
4. calc'nClean bliká, dotkněte se calc'nClean.

Program se sputí, vyčistí a odvápní spotřebič. calc'nClean pulzuje. Doba trvání cca 20 minut.

Rozsvítí se symbol 📄.

1. Odstraňte nádobu, otevřete dvířka, vyprázdněte odkapávací misku a opět nasadťe.
2. Zavřete dvířka a pod výpustný systém umístěte nádobu.
   Rozsvítí se symbol 📄.
3. Vyčistěte zásobník na vodu a opět vložte vodní filtr (byl-li odebrán). → Obrázek 7
4. Doplňte čerstvou neperlivou vodu až po značku "max", nádobu opět postavte pod výpustný systém.
5. calc'nClean bliká, dotkněte se calc'nClean.

Spustí se program, vyčistí a propláchne spotřebič. calc'nClean pulzuje. Doba trvání cca 20 minut.

Rozsvítí se symbol 📁.

1. Vyprázdněte a vyčistěte odkapávací misku a zásobník na kávovou sedlinu a opět nasadťe.

Program je ukončen. Spotřebič je opět připraven k provozu.

Porucha, co je nutno udělat?

Jestliže se vyskytne porucha, často se jedná jen o maličkost. Než kontaktujete

servis, pokuste se sami odstranit závadu pomocí této tabulky.

Pročtěte si bezpečnostní pokyny uvedené na začátku tohoto návodu.

Tabulka závad

Problém Příčina Odstranění
Spotřebič již dále nereaguje.	Závada na spotřebiči.	Odpojte síťovou zástrčku, vyčkejte 5 sekund, zapojte síťovou zástrčku.
Kvalita kávy nebo mléčné pěny se značně liší.	Spotřebič je zanesen vodním kamenem.	Podle návodu proved’te odvápnění spotřebiče.
Není dosaženo individuálně nastaveného množství náplně, káva pouze kape nebo neteče vůbec.	Stupeň mletí je příliš jemný.	Nastavte hrubší stupeň mletí.
	Spotřebič je silně zanesen váp-níkem.	Podle návodu spotřebič odvápněte.
	Ve vodním filtru se nachází vzduch.	Ponořte vodní filtr do vody tak dlouho, až neunikají žádné bublinky vzduchu, opět vložte filtr.
Teče pouze voda, žádná káva.	Spotřebič nerozezná prázdnou nádobu na kávová zrna.	Naplnění kávovými zrnyUpozornění:Při dalších odběrech se spotřebič nastaví na kávová zrna.
	Ucpaná šachta kávy u spařo-vací jednotky.	Vyčistěte spařovací jednotku.→"Čištění spařovací jednotky"na straně 109
	Zrna nepadají do mlýnku (jsou příliš olejnatá).	Mírně poklepejte na zásobník na kávová zrna. Zkuste použít jiný druh kávy. Prázdný zásobník na kávová zrna vytřete suchým hadříkem.
Káva nemá vrstvu „pěny“. Nevhodný druh kávy. Používejte kávu s vyšším obsahem zrnrobusta.
Káva je příliš "kyselá".	Je nastaven příliš hrubý stupeň mletí.	Nastavte jemnější stupeň mletí.
	Nevhodný druh kávy. Používejte tmavší pražení.
Káva je příliš "hořká".	Je nastaven příliš jemný stupeň mletí.	Nastavte hrubší stupeň mletí.
	Nevhodný druh kávy. Změňte druh kávy.
Káva chutná "spáleně".	Je nastaven příliš jemný stupeň mletí.	Nastavte hrubší stupeň mletí.
	Nevhodný druh kávy. Změňte druh kávy.
Mléko/míchané mléčné nápoje jsou příliš horké.Mléčná pěna není hustá, vysoký zvuk nasávání.	Ve sklenici nebo v šálku je příliš málo mléka.	Použijte více mléka nebo přizpůsobte dobu napěnění.
Mléko/míchané mléčné nápoje jsou příliš studené.	Ve sklenici nebo v šálku je příliš mnoho mléka.	Použijte méně mléka nebo přizpůsobte dobu napěnění.
Mléko/mléčná pěna neteče.	Napěňovač mléka je znečištěný.Napěňovač mléka se neponoří do mléka.	Napěňovač mléka vyčistěte v myčce na nádobí. → "Čištění mléčného systému" na straně 108Použijte více mléka, zkontrolujte, zda je napěňovač mléka ponořen v mléce.Výpustný systém posuňte zcela dolů.
Vodní filtr nedrží v nádržce na vodu.	Vodní filtr není správně upevněn.	Ponořte vodní filtr do vody tak dlouho, až neunikají žádné bublinky vzduchu, opět vložte filtr.Zatlačte vodní filtr přímo a pevně do přípojky zásobníku.
Bliká několik tlačítek, zazní hlasitý “zvuk”.	Chybí nádržka na vodu nebo je chybně vložena.	Správně vložte nádržku na vodu.
Po vyjmutí odkapávací misky nakapala na vnitřní základnu přístroje voda.	Odkapávací miska byla vyjmuta příliš brzy.	Po vydání posledního nápoje počkejte několik sekund, než vyjmete odkapávací misku.
Není možné vyjmout spařovací jednotku.	Spařovací jednotka se nena-chází v poloze pro vyjmutí (např. byla aktivována ochrana před mrazem).	Spotřebič znovu zapněte.
Spotřebič není možné obsluho-vat, kontrolky LED svítí nebo bli-kají.	Spotřebič je v režimu demo. Pro deaktivaci režimu demo podržte tlačítko ☉ stisknuté po dobu nejméně 5 sekund.
Mlynek se nespustí.	Spotřebič je příliš horký.	Vyčkejte 1 hodinu a nechte spotřebič vychladnout.
Bliká LED 📄.	Dvířka nejsou správně zavřená.	Dvířka pevně přitlačte.
	Spotřebič je příliš horký.	Vyčkejte 1 hodinu a nechte spotřebič vychladnout.
Rozsvítí se LED 📄, i když je odkapávací miska prázdná – co dělat?	U vypnutého přístroje se vyprázdnění nerozezná.	U zapnutého přístroje vyjměte a opět vložte odkapávací misku.

cs Porucha, co je nutno udělat?

Rozsvítí se LED , i když je nádržka na vodu plná.	Nádržka na vodu je chybně vlo- žena.	Správně vložte nádržku na vodu.
	V nádržce na vodu se nachází voda nasycená oxidem uhliči- tým.	Naplňte nádržku na vodu čerstvou vodou z vodovodu.
	V nádržce na vodu se vzpříčil plovák.	Nádržku na vodu vyjměte a důkladně vyčistěte.
	Nový vodní filtr není proplách- nut podle návodu.	Podle návodu propláchněte vodní filtr a uveďte do provozu.
	Ve vodním filtru se nachází vzduch.	Ponořte vodní filtr (otvorem nahoru) do vody tak dlouho, až neunikají žádné bublinky vzduchu, opět vložte filtr. → "Použití nebo obnovení vodního filtru" na straně 104
	Vodní filtr je příliš starý. Vložte nový vodní filtr.
Bliká LED a blikají všechny kontrolky LED nápojů.	Nádržka na vodu chybí nebo není správně vložena.	Správně vložte nádržku na vodu.
	Systém vedení ve spotřebiči je suchý.	Správně vložte nádržku na vodu. Naplňte nádržku na vodu čerstvou vodou z vodovodu. Nepoužívejte perlivou vodu.
	Ve vodním filtru se nachází vzduch.	Ponořte vodní filtr (otvorem nahoru) do vody tak dlouho, až neunikají žádné bublinky vzduchu, opět vložte filtr. → "Použití nebo obnovení vodního filtru" na straně 104
Blikají všechny LED. Chybné napětí v domovním roz- vodu.		Přístroj provozujte pouze s napětím 220-240 V.
Blikají kontrolky LED a calc'nClean.	Příliš studená okolní teplota.	Přístroj provozujte při teplotách > 5°C.
Blikají kontrolky LED a Ⓧ⋯.	Příliš silně znečištěná spařovací jednotka nebo nelze spařovací jednotku vyjmout.	Pokud možno vyčistěte spařovací jed- notku, spotřebič vypněte a znovu zapněte.
Blikají kontrolky LED Ⓧ⋯.	Závada na spotřebiči.	Spotřebič znovu spustte.
Pokud nelze problémy odstranit, volejte vždy servisní službu! Telefonní čísla se nachází na posledních stránkách návodu

Zákaznický servis

Technické údaje

Elektrická přípojka (napětí - frekvence)	220-240 V~, 50 / 60 Hz
Přípojná hodnota 1300 W
Maximální tlak čerpadla, statický 15 bar
Maximální kapacita zásobníku na vodu (bez filtru) 1,3 l
Maximální kapacita zásobníku na kávu ≈ 250 g
Délka kabelu 100 cm
Rozměry (V x Š x H) 37,3 x 24,9 x 42,8 cm
Hmotnost, bez náplně cca 8-9 kg
Provedení mlýnku Keramika / ocel

Číslo výrobku a výrobní číslo

Při telefonátu uved'te úplné číselné označení výrobku (E-Nr.) a výrobní číslo (FD-Nr.), abychom vám mohli poskytnout kvalifikovanou pomoc. Tato čísla najdete na typovém štítku 8. (→ Obrázek 2)

Abyste je v případě potřeby nemuseli dlouho hledat, můžete si údaje svého spotřebiče a telefonní číslo servisu poznamenat zde.

Č. výrobku (E-Nr.)

Výr. č. (FD-Nr.)

Zákaznický servis

Kontaktní data všech zemí zákaznického servisu se nachází na poslední straně tohoto návodu.

Záruční podmínky

Pro tento přístroj platí záruční podmínky, které byly vydány naší kompetentní pobočkou v zemi, ve která byl přístroj zakoupen. Záruční podmínky si můžete kdykoliv vyžádat prostřednictvím svého odborného prodejce, u kterého jste zakoupili přístroj, nebo přímo v naší pobočce v příslušné zemi.

Změny vyhrazeny.

Оглавление

CZ Česká Republika, Czech Republic

BSH domáci spotřebiče s.r.o.

Firemní servis domácích spotřebičů

Pekařská 10b

155 00 Praha 5

Tel.: [phone]

Fax: [phone]

BSH domáci spotřebiče s.r.o.
