Typ výrobku	Kuchyňský digestoř
Značka	Proline
Model	BOX 60 IX
Jmenovité napětí	220-240 V ~ 50 Hz
Celkový výkon	230 W
Výkon motoru	190 W
Osvětlení	2 x 20 W max (G4)
Počet rychlostí	3
Minimální instalační vzdálenost (elektrický)	65 cm
Minimální instalační vzdálenost (plyn)	65 cm
Doporučená instalační vzdálenost	65-75 cm
Typ vzduchového filtru	Hliník s vysokou hustotou
Uhlíkový filtr	Možná instalace, výměna každé 3 měsíce
Čištění vzduchového filtru	Voda o teplotě 40-50°C s jemným detergentem, měkký kartáč
Čištění digestoře	Každé 2 měsíce pomocí horké vody a neabrazivního detergentu
Typ ovládání	Citlivý na dotyk
Počet tlačítek	4 (3 rychlosti + osvětlení)
Určené použití	Pouze pro domácí použití
Materiál digestoře	Nespecifikováno, ale odolný nátěr proti korozi
Instalace	Nástěnná, s teleskopickým komínem
Průměr vrtání pro upevnění	8 mm

Často kladené otázky - BOX 60 IX PROLINE

Jaká je minimální výška instalace nad elektrickým sporákem?

Doporučená minimální výška je 65 cm. Pro optimální provoz nainstalujte digestoř ve vzdálenosti 65 až 75 cm od varné plochy.

Lze digestoř použít s plynovým sporákem?

Ano, ale minimální vzdálenost mezi vrchem hořáků a nejnižší částí digestoře musí být alespoň 65 cm. Ujistěte se také, že místnost je dobře větraná.

Jak čistit hliníkový vzduchový filtr?

Vyjměte filtr a ponořte jej do čisté vody o teplotě 40-50°C. Přidejte jemný detergent, nechte 3 minuty máčet, poté jemně kartáčujte měkkým kartáčem. Opláchněte a osušte před vložením zpět.

Jak často je třeba vyměňovat uhlíkové filtry?

Uhlíkové filtry je třeba vyměňovat každé 3 měsíce. Nemyjí se. Instalace je popsána v návodu (krok 5).

Jak vyměnit žárovky digestoře?

Odpojte digestoř, vyjměte vzduchový filtr a stínítka. Vyšroubujte staré žárovky G4 (max 20W) a nahraďte je novými. Vložte filtr zpět na místo.

Jaká jsou důležitá bezpečnostní opatření?

Nepřipalujte jídlo pod digestoří. Před čištěním odpojte spotřebič. Po použití se nedotýkejte žárovek (hřejí). Zajistěte dostatečné větrání, pokud digestoř pracuje s plynovými spotřebiči.

Lze digestoř používat bez venkovního odvodu?

Ano, v režimu recirkulace je nutné nainstalovat uhlíkové filtry (prodávány samostatně). Digestoř lze také připojit k venkovnímu odvzdušňovacímu potrubí.

Co dělat, když se digestoř nerozsvítí?

Nejprve zkontrolujte, zda je digestoř zapojena a zda nevypadl jistič. Pokud problém přetrvává, kontaktujte kvalifikovaného technika.

Lze umývat uhlíkové filtry?

Ne, uhlíkové filtry se nikdy nesmí mýt. Musí být pravidelně vyměňovány (každé 3 měsíce), aby byla zajištěna účinnost digestoře.

Jak nainstalovat digestoř na zeď?

Označte otvory podle šablony (A, B, C, D, E), vyvrtejte vrtákem 8 mm, vložte hmoždinky, upevněte závěsnou desku, zavěste digestoř, poté přišroubujte upevnění. Poté nainstalujte teleskopický komín. Další podrobnosti naleznete v úplném návodu.

NÁVOD K OBSLUZE BOX 60 IX PROLINE

Instalace karbonových filtrů....5

FUNKCE TLAČÍTEK 6

Tento přístroj je navržen pouze pro domácí použití, nesmí být použit na žádné jiné účely a nesmí se tedy používat např. mimo domácnosti nebo pro komerční účely.
Tento přístroj není určen k používání osobami (včetně dětí) se sníženými fyzickými, vjemovými nebo duševními schopnostmi, osobami s nedostatečnými zkušenostmi a vědomostmi, pokud nejsou pod dozorem nebo poučeny o používání přístroje osobou zodpovědnou za jejich bezpečnost.
Děti musí být pod dozorem, aby si s přístrojem nehrály.
Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, servisním pracovníkem nebo obdobně kvalifikovanou osobou, aby se předešlo nebezpečí.
Během používání digestoře a přístroje spalujícího plyn nebo jiné palivo se musí místnost řádně větrat.
❖ Pokud čistění neproběhne podle pokynů, hrozí nebezpečí požáru.
Pod digestoří neflambujte.
POZOR: Dostupné části se během použití přístrojů na vaření zahřívají.
✿ Nevhánějte vzduch do kouřovodu, který slouží pro odvod výparů přístrojů spalujících plyn nebo jiné palivo.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

Pokud používáte digestoř nad otevřeným ohněm nebo hořákem, který potřebuje přísun vzduchu, a nejsou napájeny elektrickou energií, mějte na paměti, že digestoř odsává vzduch, který může hořák nebo ohniště vyžadovat pro hoření.
Během použití digestoře a přístroje spalujícího plyn nebo jiné palivo se musí místnost řádně větrat.
❖ Pro vyprazdňování vzduchu potupujte podle místních pravidel. Předpisy pro vyprazdňování vzduchu se musí vždy dodržovat.
❖ Pokud digestoř pracuje, nekontrolujte stav filtrů.
Po ukončení provozu přístroje se nedotýkejte žárovek.
❖ Pokud přístroj nepoužíváte, nebo před jeho čistěním nebo údržbou jej odpojte z napájení.

MONTÁŽ

Instalace digestoře

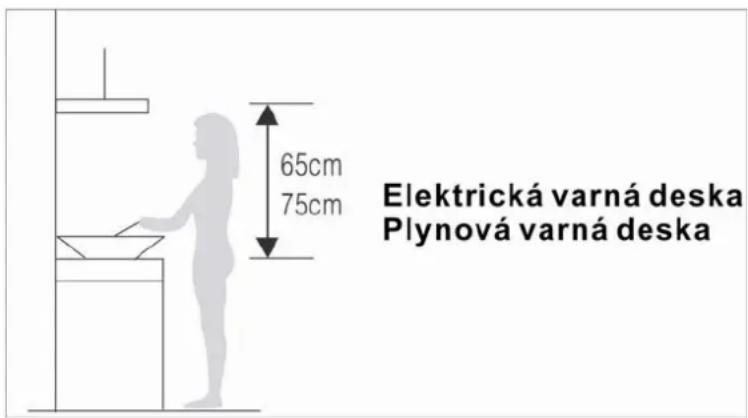

Pro nejlepší výkon umístěte digestoř do vzdálenosti 65–75 cm nad vařící plochu. Pokud je digestoř umístěna nad plynovým spotřebičem, musí být minimální vzdálenost mezi nosnou plochou vařiče na varné desce a nejnižší části digestoře alespoň 65 cm.

Elektrická varná deska Plynová varná deska

Pro vaši bezpečnost požádejte o elektroinstalaci digestoře kvalifikovaného technika.

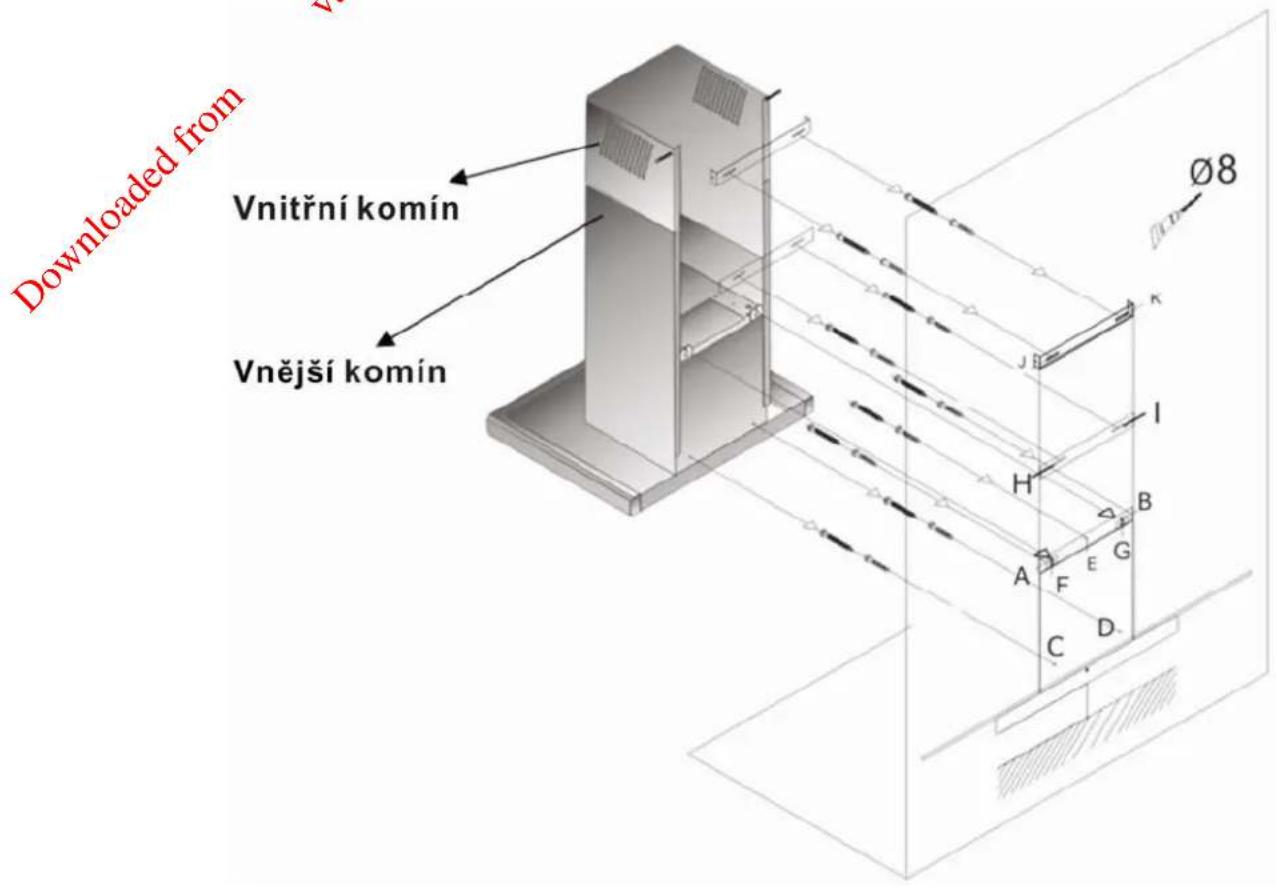

Downloaded from Vnitřní komín Vnější komín Ø8

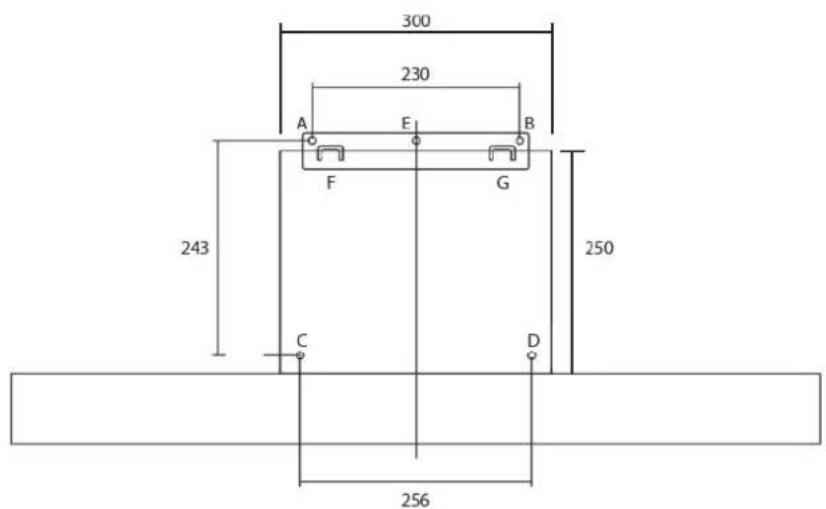

300 230 A E B F G 243 250 C D 256

1. Digestoř přiložte ke stěně a označte si místa pro nosné díry (A, B, C, D a E), které se budou vrtat.
2. Pro vyvrtání děr na označených místech použijte vrták o průměru 8 mm.
   3.Do děr vložte dodané hmoždinky a do děr A, B a E přišroubujte nástěnnou desku dodanými 4 x 40 mm šrouby.
3. Digestoř zavěste na dva háky (F a G) a připevněte jej ke stěně dotažením dodaných 4 x 30 mm šroubů do hmoždinek C a D.

5.Vnější.komín připevněte na horní část digestoře dodanými šrouby.
6.Vnitřní komín položte na vnější.
7.Vnitřní a vnější komín přiložte ke stěně a označte si místa pro nosné díry (H, I, J a K).
8.Pro vyvrtání čtyř děr na označených místech použijte vrták o průměru 8 mm.
9. Nástěnnou desku připevněte ke vnitřnímu komínu oddanými šrouby.
10. Dodané hmoždinky vložte do děr.
11.Vnitřní a vnější komín připevněte ke stěně přišroubováním nástěnné desky do děr J, K, H a I dodanými šrouby.

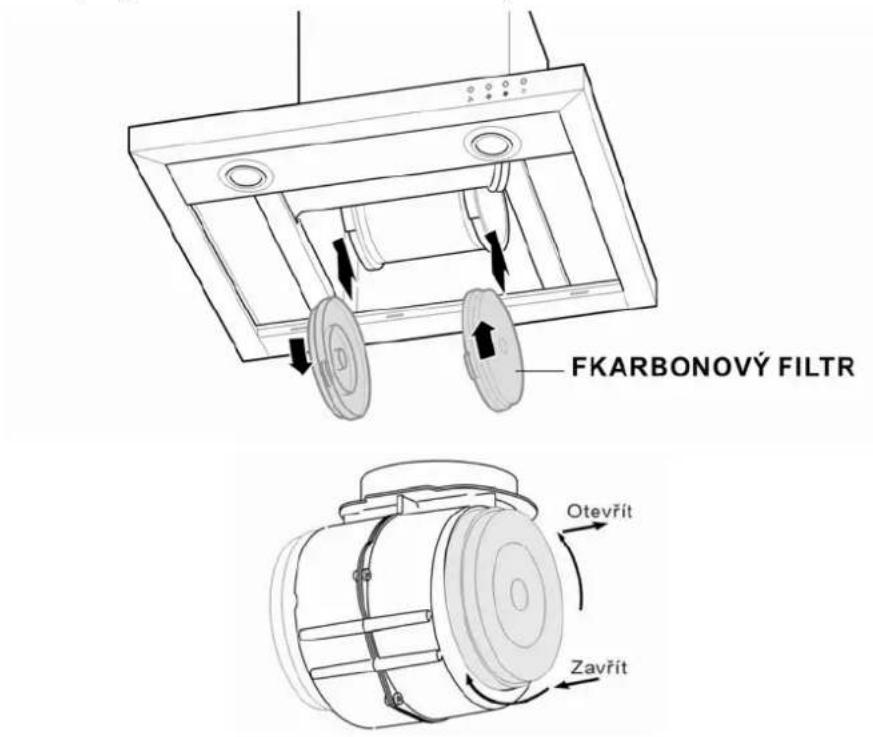

Instalace karbonových filtrů

Vzduchové filtry vyjměte a vložte karbonové filtry.

FKARBONOVÝ FILTR Otevřít Zavřít

Po montáži karbonových filtrů nasad'te vzduchový filtr na digestoř.

POZNÁMKA: Karbonové filtry se nesmí umývat a měly by se měnit každé 3 měsíce.

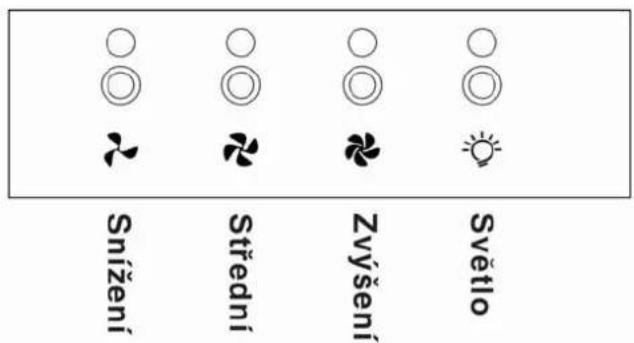

FUNKCE TLAČÍTEK

Tlačítka zapnutí a rychlostí motoru: Tlačítka

Tlačítko o 📞: Zapne nebo vypne světlo

Snížení Střední Zvýšení Světlo

ČISTĚNÍ A ÚDRŽBA

Před čištěním přístroj odpojte z napájení.

Čistění vzduchového filtru

Vzduchový filtr je vyroben z hliníku. Nepoužívejte korozivní čisticí prostředek. Udržením tohoto filtru v čistotě zajistíte správný chod přístroje. Řiďte se následujícími pokyny.

1. Filtr vložte do čisté vody o teplotě 40 °C až 50 °C.
   2.Čisticí prostředek nalijte na vzduchový filtr a nechejte odstát přibližně 3 minuty.
2. Nasad'te si rukavice a jemným kartáčem jej opatrně očistěte.

Netlačte silně, protože filtr je křehký a můžete jej poškodit.

Čistění digestoře

❖ Pro dlouhodobou ochranu těla digestoře před rzí jej každé dva měsíce umyjte horkou vodou a čisticím prostředkem proti korozi.
✿ Nepoužívejte abrazivní čisticí prostředky, mohou poškodit povrchovou úpravu.
❖ Motor a ostatní součásti nevystavujte vodě, protože to může poškodit zařízení.
◆ Karbonové filtry nevystavujte horku.

UPOZORNĚNÍ: Pokud čistění neproběhne podle těchto pokynů, hrozí nebezpečí požáru.

Výměna žárovky

1.Sejměte vzduchový filtr a krytky žárovek.
2.Odstraňte 2 staré žárovky a vyměňte je za nové. (G4 20W Max.)
3.Vzduchový filtr nasad'te na digestoř.

TECHNICKÉ ÚDAJE

Jmenovité hodnoty: 220 – 240 V \~ 50 Hz 230 W

Motor: 190 W

Žárovka: 2 x 20 W max

Omlouváme se za jakékoli nepříjemnosti způsobené malými nepřesnostmi v těchto pokynech, které mohou být způsobeny zlepšováním a vývojem produktů.

65cm 75cm Elektrická varná doska Plynová varná doska

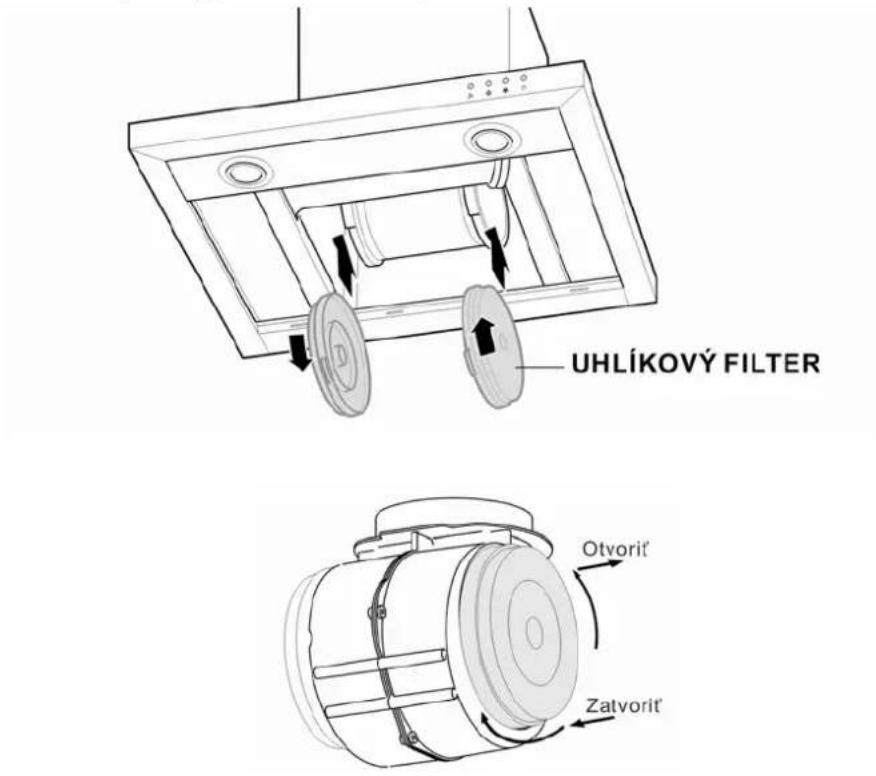

Vyberte vzduchový filter, potom nainštalujte uhlíkové filtre.

UHLÍKOVÝ FILTER Otvorit' Zatvorit'

Po inštalácii uhlíkových filtrov pripevnite vzduchový filter k odsávaču pár.

POZNÁMKA: Uhlíkové filtre nesmiete nikdy umývať a musíte ich každé 3 mesiace vymenit.

TLAČIDLÁ FUNKCIÍ

1.Vyberte vzduchový filter a tienidlá.
2.Vyberte 2 použité žiarovky a vymeňte ich za nové. (G4, max. 20 W)
3.Pripevnite k odsávaču vzduchový filter.

TECHNICKÉ ÚDAJE

Napájanie: 220-240 V \~ 50 Hz 230 W

Motor: 190 W

Žiarovka: 2x 20 W max.
