BOX 90 IX - Kuchyňská digestoř PROLINE - Bezplatný návod k obsluze

Značka	Proline
Model	BOX 90 IX
Typ produktu	Dekorační digestoř
Šířka	90 cm
Minimální bezpečná vzdálenost (elektrické vaření)	65 cm
Minimální bezpečná vzdálenost (plynové vaření)	75 cm
Elektrické napájení	220-240 V ~ 50 Hz
Celkový výkon	230 W
Výkon motoru	190 W
Osvětlení	2 žárovky G4 (max. 20 W každá)
Počet rychlostí	3 rychlosti
Typ tukového filtru	Hliníkový vzduchový filtr s vysokou hustotou
Uhlíkový filtr	Volitelný, výměna každé 3 měsíce
Průměr výstupu vzduchu	8 cm (Ø8)
Instalace	Nástěnná, s teleskopickými komíny
Hlavní funkce	Odsávání, osvětlení, 3 rychlosti
Čištění tukového filtru	Namáčení ve vodě 40-50°C s detergentem, jemné kartáčování
Čištění digestoře	Každé 2 měsíce horkou vodou a neabrazivním detergentem
Přibližná hmotnost	15 kg
Bezpečnost	Odpojit před údržbou, neflambovat pod digestoří, vyžadováno dostatečné větrání
Použití	Pouze pro domácí použití

Často kladené otázky - BOX 90 IX PROLINE

Jaká je doporučená výška instalace digestoře PROLINE BOX 90 IX?

Vzdálenost mezi digestoří a varnou deskou by měla být mezi 65 a 75 cm. U plynových sporáků dodržujte minimálně 65 cm mezi podpěrou nádob a nejnižší částí digestoře.

Jak vyčistit tukový filtr digestoře?

Odpojte spotřebič. Vyjměte hliníkový filtr a namočte jej na přibližně 3 minuty do vody o teplotě 40°C až 50°C s jemným detergentem. Jemně vyčistěte měkkým kartáčem a opláchněte. Nepoužívejte abrazivní detergent.

Jak často je třeba měnit uhlíkové filtry?

Uhlíkové filtry je třeba vyměňovat každé 3 měsíce nebo častěji při intenzivním používání. Nedají se prát a instalují se pouze v režimu recirkulace.

Jak vyměnit žárovky digestoře?

Odpojte spotřebič. Vyjměte tukový filtr a stínítka. Vyměňte použité žárovky za nové typu G4 20W max. Nasaďte zpět stínítka a filtr.

Mohu používat digestoř bez uhlíkového filtru?

Ano, uhlíkové filtry jsou nutné pouze v režimu recirkulace (vzduch odváděn do místnosti). V režimu odsávání (vzduch odváděn ven) nejsou vyžadovány.

Co dělat, pokud je napájecí kabel poškozen?

Kabel musí být vyměněn výrobcem, jeho servisem nebo kvalifikovaným technikem, aby se předešlo nebezpečí. Nepoužívejte spotřebič, dokud není kabel opraven.

Lze digestoř používat současně s plynovým spotřebičem?

Ano, ale je třeba zajistit dostatečné větrání místnosti, protože digestoř odebírá vzduch potřebný ke spalování. Dodržujte platné místní předpisy.

Jaká jsou rizika, pokud digestoř pravidelně nečistím?

Nedostatečné čištění může vést k riziku požáru kvůli nahromaděnému tuku. Dodržujte pokyny pro čištění v návodu.

Mohou děti používat digestoř?

Tento spotřebič není určen k používání dětmi bez dozoru. Dohlížejte na děti, aby si s přístrojem nehrály.

Jak nainstalovat digestoř PROLINE BOX 90 IX?

Instalaci musí provést kvalifikovaný technik. Vyvrtejte otvory o průměru 8 mm na uvedených místech, upevněte závěsnou desku, zavěste digestoř a upevněte teleskopické komíny ke zdi. Dodržujte bezpečnostní vzdálenosti.

NÁVOD K OBSLUZE BOX 90 IX PROLINE

Instalace karbonových filtrů....5

FUNKCE TLAČÍTEK 6

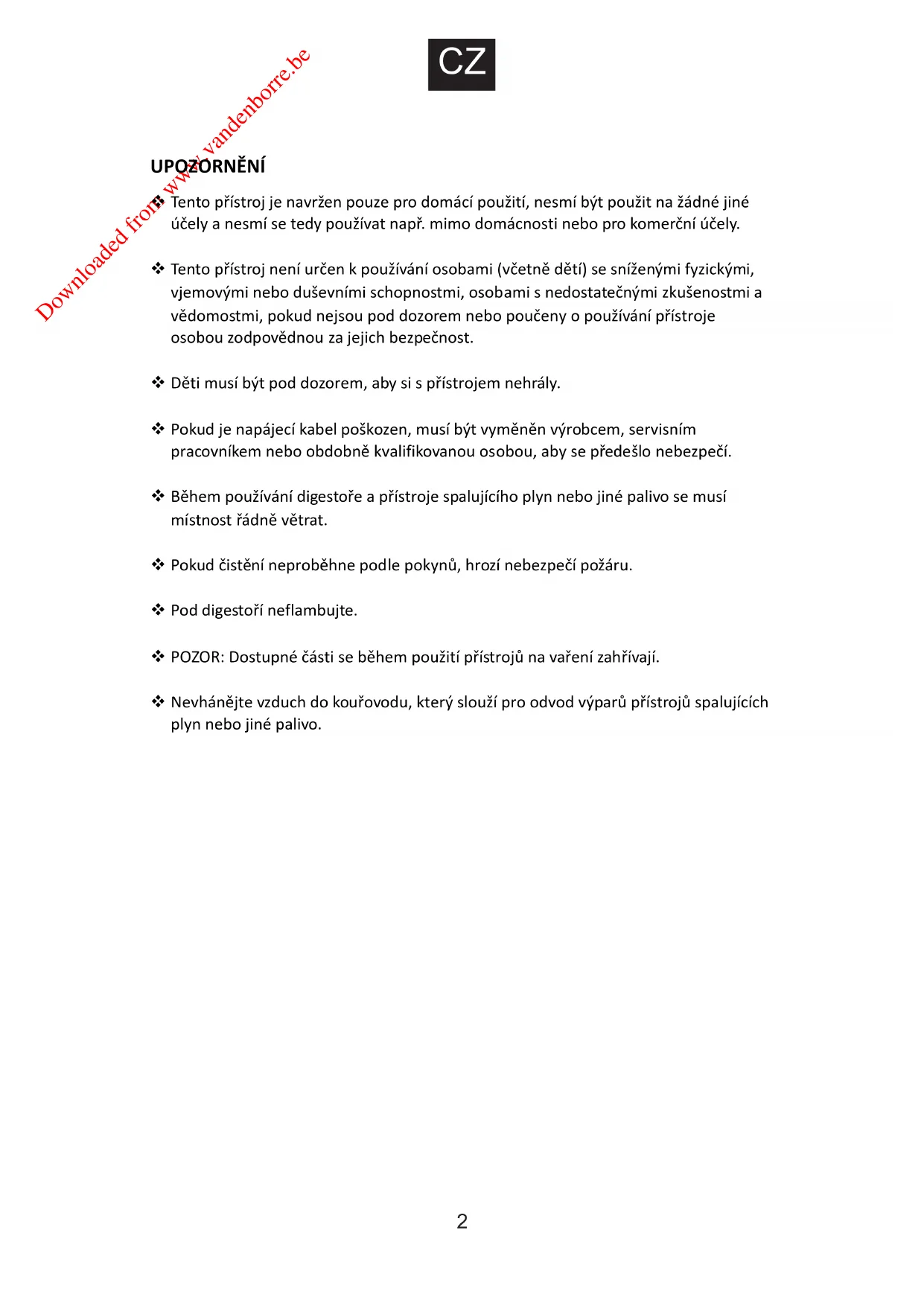

Tento přístroj je navržen pouze pro domácí použití, nesmí být použit na žádné jiné účely a nesmí se tedy používat např. mimo domácnosti nebo pro komerční účely.
Tento přístroj není určen k používání osobami (včetně dětí) se sníženými fyzickými, vjemovými nebo duševními schopnostmi, osobami s nedostatečnými zkušenostmi a vědomostmi, pokud nejsou pod dozorem nebo poučeny o používání přístroje osobou zodpovědnou za jejich bezpečnost.
Děti musí být pod dozorem, aby si s přístrojem nehrály.
Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, servisním pracovníkem nebo obdobně kvalifikovanou osobou, aby se předešlo nebezpečí.
Během používání digestoře a přístroje spalujícího plyn nebo jiné palivo se musí místnost řádně větrat.
❖ Pokud čistění neproběhne podle pokynů, hrozí nebezpečí požáru.
Pod digestoří neflambujte.
POZOR: Dostupné části se během použití přístrojů na vaření zahřívají.
✿ Nevhánějte vzduch do kouřovodu, který slouží pro odvod výparů přístrojů spalujících plyn nebo jiné palivo.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

Pokud používáte digestoř nad otevřeným ohněm nebo hořákem, který potřebuje přísun vzduchu, a nejsou napájeny elektrickou energií, mějte na paměti, že digestoř odsává vzduch, který může hořák nebo ohniště vyžadovat pro hoření.
Během použití digestoře a přístroje spalujícího plyn nebo jiné palivo se musí místnost řádně větrat.
❖ Pro vyprazdňování vzduchu potupujte podle místních pravidel. Předpisy pro vyprazdňování vzduchu se musí vždy dodržovat.
❖ Pokud digestoř pracuje, nekontrolujte stav filtrů.
Po ukončení provozu přístroje se nedotýkejte žárovek.
❖ Pokud přístroj nepoužíváte, nebo před jeho čistěním nebo údržbou jej odpojte z napájení.

MONTÁŽ

Instalace digestoře

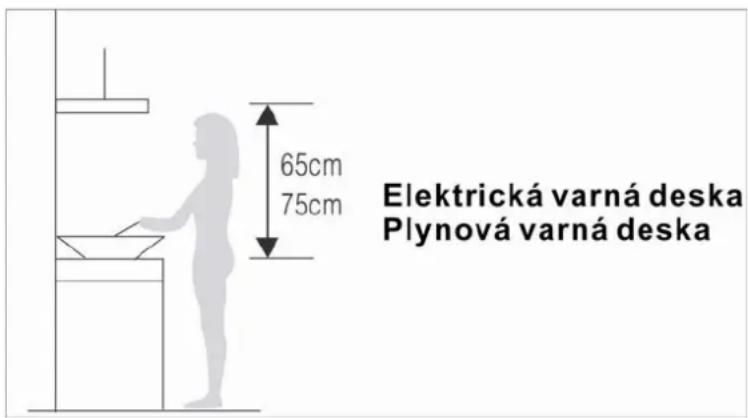

Pro nejlepší výkon umístěte digestoř do vzdálenosti 65–75 cm nad vařící plochu. Pokud je digestoř umístěna nad plynovým spotřebičem, musí být minimální vzdálenost mezi nosnou plochou vařiče na varné desce a nejnižší části digestoře alespoň 65 cm.

Elektrická varná deska Plynová varná deska

Pro vaši bezpečnost požádejte o elektroinstalaci digestoře kvalifikovaného technika.

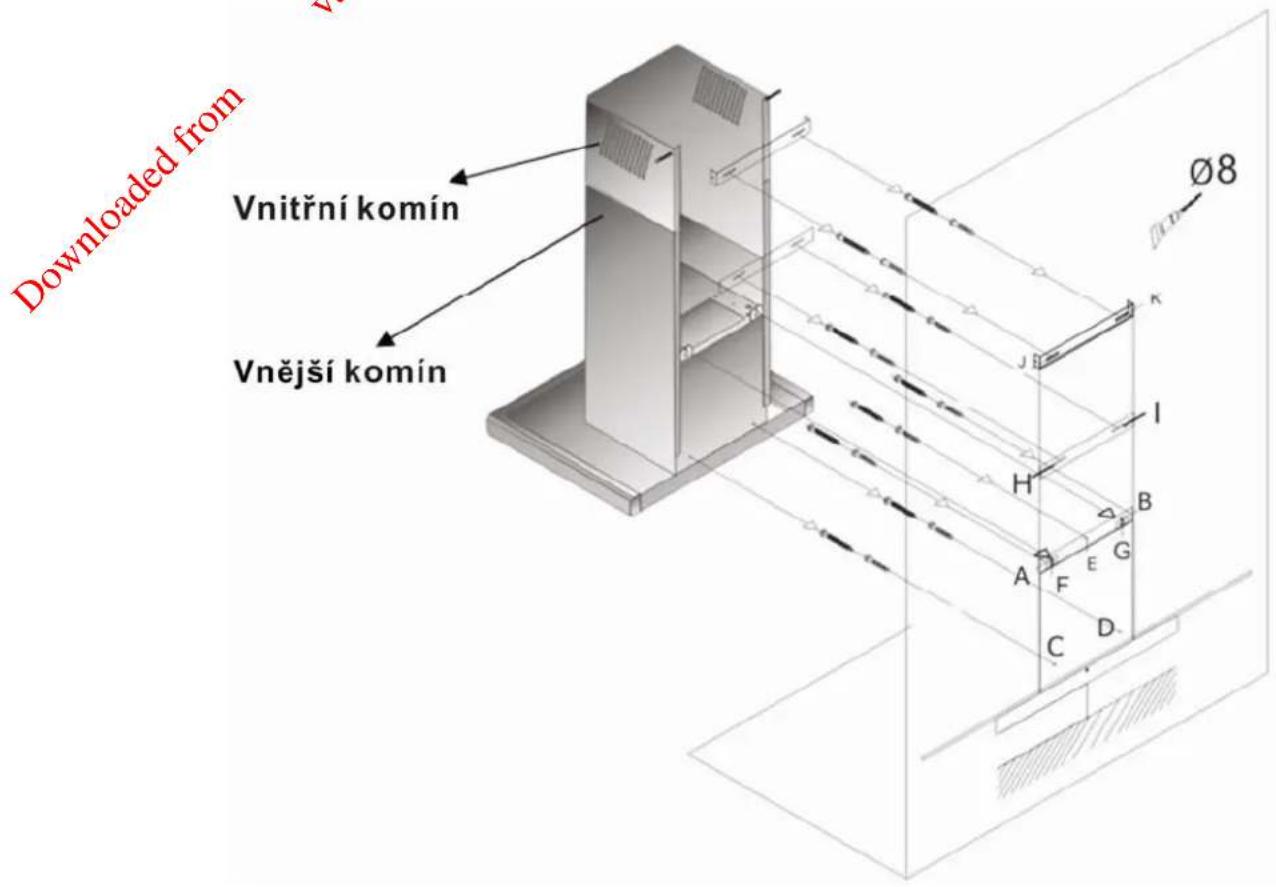

Downloaded from Vnitřní komín Vnější komín Ø8

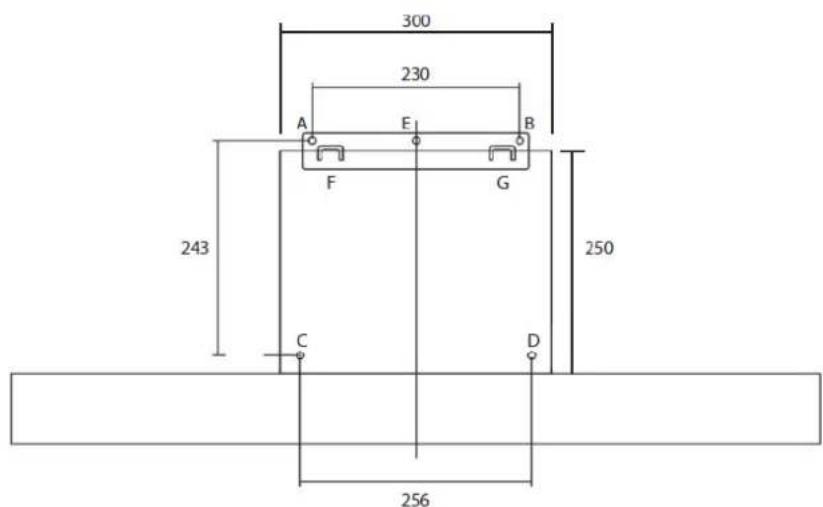

300 230 A E B F G 243 250 C D 256

1. Digestoř přiložte ke stěně a označte si místa pro nosné díry (A, B, C, D a E), které se budou vrtat.
2. Pro vyvrtání děr na označených místech použijte vrták o průměru 8 mm.
   3.Do děr vložte dodané hmoždinky a do děr A, B a E přišroubujte nástěnnou desku dodanými 4 x 40 mm šrouby.
3. Digestoř zavěste na dva háky (F a G) a připevněte jej ke stěně dotažením dodaných 4 x 30 mm šroubů do hmoždinek C a D.

5.Vnější.komín připevněte na horní část digestoře dodanými šrouby.
6.Vnitřní komín položte na vnější.
7.Vnitřní a vnější komín přiložte ke stěně a označte si místa pro nosné díry (H, I, J a K).
8.Pro vyvrtání čtyř děr na označených místech použijte vrták o průměru 8 mm.
9. Nástěnnou desku připevněte ke vnitřnímu komínu oddanými šrouby.
10. Dodané hmoždinky vložte do děr.
11.Vnitřní a vnější komín připevněte ke stěně přišroubováním nástěnné desky do děr J, K, H a I dodanými šrouby.

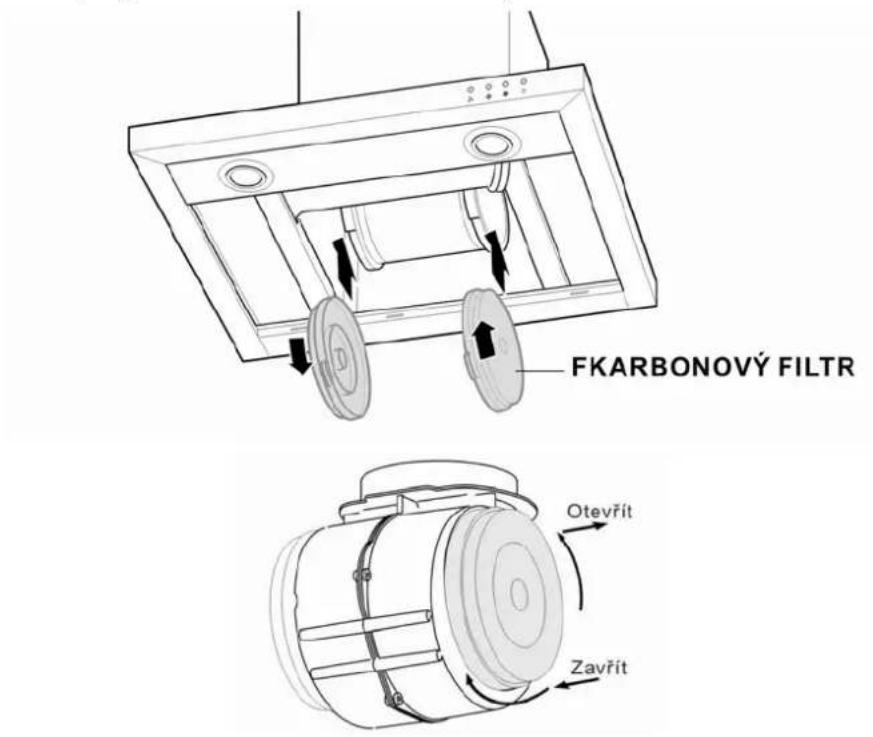

Instalace karbonových filtrů

Vzduchové filtry vyjměte a vložte karbonové filtry.

FKARBONOVÝ FILTR Otevřít Zavřít

Po montáži karbonových filtrů nasad'te vzduchový filtr na digestoř.

POZNÁMKA: Karbonové filtry se nesmí umývat a měly by se měnit každé 3 měsíce.

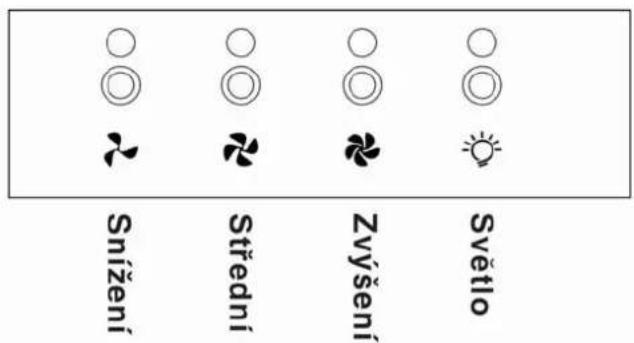

FUNKCE TLAČÍTEK

Tlačítka zapnutí a rychlostí motoru: Tlačítka

Tlačítko o 📞: Zapne nebo vypne světlo

Snížení Střední Zvýšení Světlo

ČISTĚNÍ A ÚDRŽBA

Před čištěním přístroj odpojte z napájení.

Čistění vzduchového filtru

Vzduchový filtr je vyroben z hliníku. Nepoužívejte korozivní čisticí prostředek. Udržením tohoto filtru v čistotě zajistíte správný chod přístroje. Řiďte se následujícími pokyny.

1. Filtr vložte do čisté vody o teplotě 40 °C až 50 °C.
   2.Čisticí prostředek nalijte na vzduchový filtr a nechejte odstát přibližně 3 minuty.
   3.Nasad'te si rukavice a jemným kartáčem jej opatrně očistěte.

Netlačte silně, protože filtr je křehký a můžete jej poškodit.

Čistění digestoře

❖ Pro dlouhodobou ochranu těla digestoře před rzí jej každé dva měsíce umyjte horkou vodou a čisticím prostředkem proti korozi.
✿ Nepoužívejte abrazivní čisticí prostředky, mohou poškodit povrchovou úpravu.
❖ Motor a ostatní součásti nevystavujte vodě, protože to může poškodit zařízení.
◆ Karbonové filtry nevystavujte horku.

UPOZORNĚNÍ: Pokud čistění neproběhne podle těchto pokynů, hrozí nebezpečí požáru.

Výměna žárovky

1.Sejměte vzduchový filtr a krytky žárovek.
2.Odstraňte 2 staré žárovky a vyměňte je za nové. (G4 20W Max.)
3.Vzduchový filtr nasad'te na digestoř.

TECHNICKÉ ÚDAJE

Jmenovité hodnoty: 220 – 240 V \~ 50 Hz 230 W

Motor: 190 W

Žárovka: 2 x 20 W max

Omlouváme se za jakékoli nepříjemnosti způsobené malými nepřesnostmi v těchto pokynech, které mohou být způsobeny zlepšováním a vývojem produktů.

65cm 75cm Elektrická varná doska Plynová varná doska

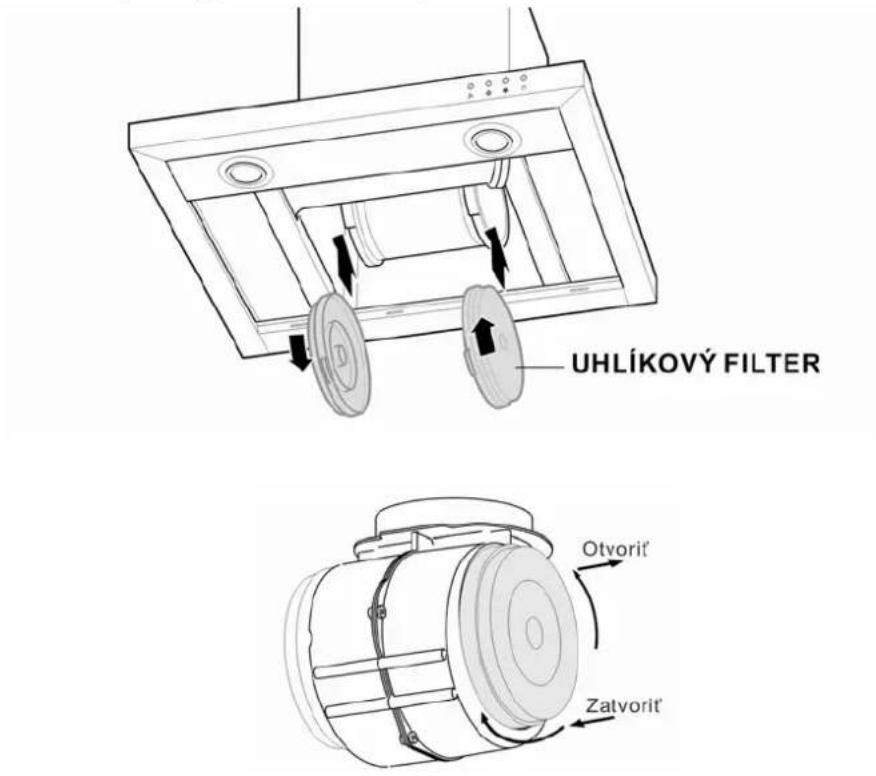

Vyberte vzduchový filter, potom nainštalujte uhlíkové filtre.

UHLÍKOVÝ FILTER Otvorit' Zatvorit'

Po inštalácii uhlíkových filtrov pripevnite vzduchový filter k odsávaču pár.

POZNÁMKA: Uhlíkové filtre nesmiete nikdy umývať a musíte ich každé 3 mesiace vymenit.

TLAČIDLÁ FUNKCIÍ

1.Vyberte vzduchový filter a tienidlá.
2.Vyberte 2 použité žiarovky a vymeňte ich za nové. (G4, max. 20 W)
3.Pripevnite k odsávaču vzduchový filter.

TECHNICKÉ ÚDAJE

Napájanie: 220-240 V \~ 50 Hz 230 W

Motor: 190 W

Žiarovka: 2x 20 W max.
