MS 7309 - Ventilátor Mesko - Bezplatný návod k obsluze

Značka	Mesko
Model	MS 7309
Typ produktu	Stojanový ventilátor
Průměr lopatek	30 cm
Jmenovitý výkon	35 W
Maximální výkon	70 W
Napájení	220-240 V ~ 50/60 Hz
Rychlosti	3 rychlosti (tlačítka 1, 2, 3)
Oscilace	Ano, horizontální (zajišťovací tlačítko)
Nastavení výšky	Ano, teleskopické
Vertikální sklon	Ano, ruční
Materiál základny	Plast s ochranou
Ochranná mřížka	Přední a zadní, odnímatelná
Délka kabelu	Přibližně 1,5 m (odhad)
Hladina hluku	Nespecifikováno
Určení použití	Domácí, vnitřní
Údržba	Před čištěním odpojit; otřít lopatky vlhkým hadříkem; neponořovat motor
Bezpečnostní pokyny	Nepoužívat bez mřížky; nevkládat předměty; držet mimo dosah dětí a zdrojů tepla
Opravitelnost	Opravy pouze autorizovaným servisem; použití originálních dílů
Záruka	Standardní (podmínky se liší podle komerčního použití)
Přibližná hmotnost	3,5 kg (odhad)
Rozměry (V x Š x H)	Nastavitelná výška, cca 50-130 cm (odhad)

Často kladené otázky - MS 7309 Mesko

Jak sestavit ventilátor MS 7309?

Po odpojení zařízení připevněte zadní kryt (5) k motorovému bloku (6) pomocí matice (4). Nasaďte lopatku (3) na hřídel rotoru a upevněte maticí lopatky (2). Nakonec nasaďte přední kryt (1) na zadní kryt pomocí pantových úchytů.

Jak nastavit rychlost ventilátoru?

Použijte tlačítka na ovládacím panelu: stiskněte "1", "2" nebo "3" pro výběr požadované rychlosti. Tlačítko "0" vypíná zařízení.

Jak aktivovat oscilaci?

Pro aktivaci horizontálního oscilačního pohybu stiskněte zajišťovací tlačítko na hlavě motoru (7). Vytáhnutím tlačítka nahoru se oscilace vypne.

Jak vyčistit lopatky ventilátoru?

Nejprve odpojte zařízení. Sejměte přední kryt, poté lopatku z hřídele. Otřete lopatku vlhkým hadříkem, osušte ji a poté znovu nasaďte. Nenechte motor navlhnout.

Lze ventilátor používat venku?

Ne, zařízení je určeno pouze pro domácí použití v interiéru. Nevystavujte jej dešti, slunci ani vysoké vlhkosti.

Jaký je elektrický výkon MS 7309?

Jmenovitý výkon je 35 W, maximální výkon 70 W. Pracuje na zásuvce 220-240 V ~ 50/60 Hz.

Jak nastavit výšku ventilátoru?

Ventilátor je vybaven teleskopickým nastavením výšky: povolte svorku, nastavte výšku a poté utáhněte.

Co dělat, když ventilátor nefunguje?

Zkontrolujte, zda je zařízení zapojeno a zda je stisknuto tlačítko napájení. Pokud problém přetrvává, neopravujte sami; kontaktujte autorizovaný servis.

Mohu používat ventilátor v noci?

Ano, ale dbejte na to, aby nebyl ponechán bez dozoru. Nedoporučuje se používat s externím časovačem. Hladina hluku je mírná, ale může se lišit podle rychlosti.

Jak udržovat motor?

Jemně otřete motorový blok vlhkým hadříkem bez detergentu a poté osušte. Nikdy neponořujte zařízení do vody. Uskladněte na suchém místě.

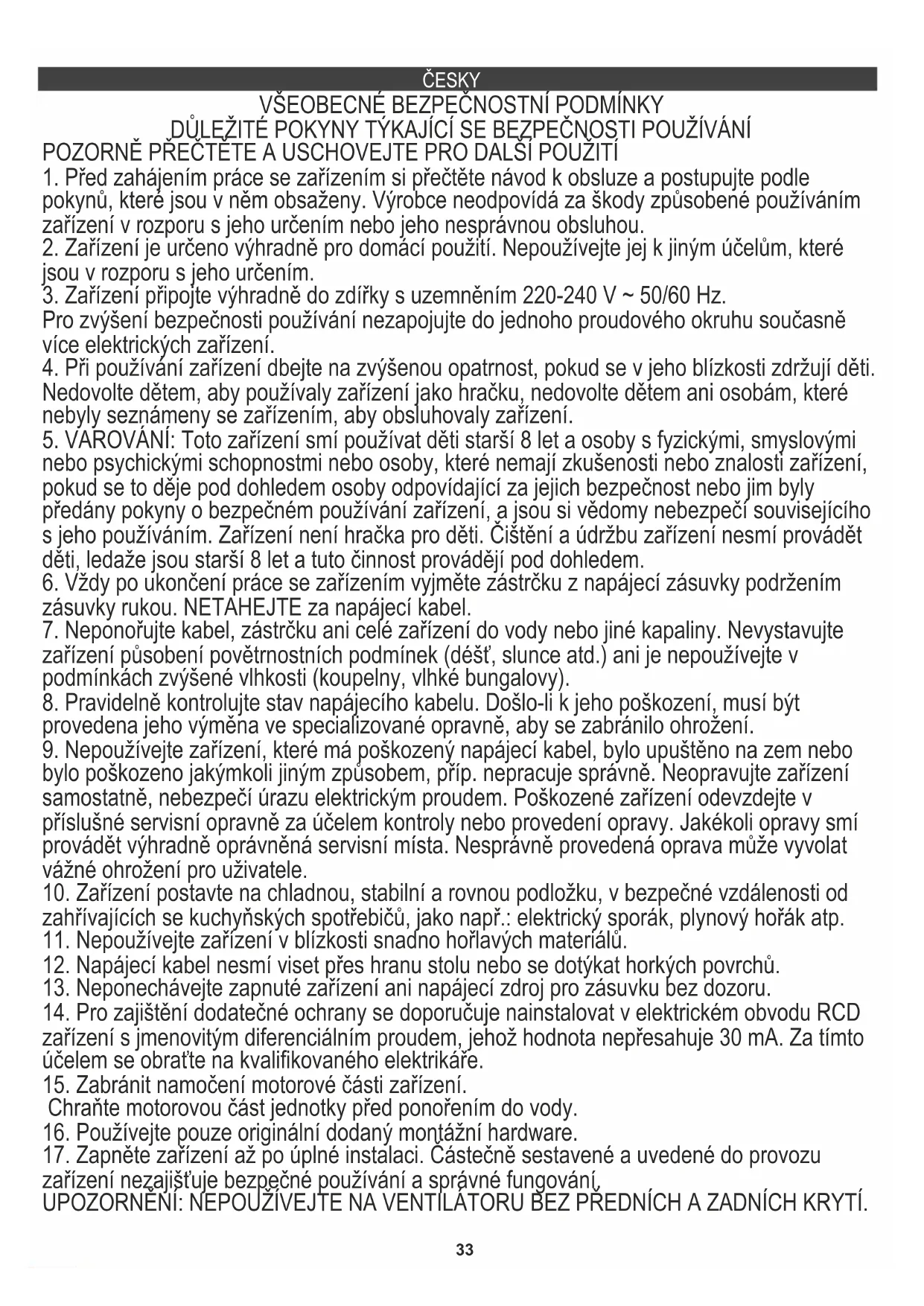

NÁVOD K OBSLUZE MS 7309 Mesko

1. Před zahájením práce se zařízením si přečtěte návod k obsluze a postupujte podle pokynů, které jsou v něm obsaženy. Výrobce neodpovídá za škody způsobené používáním zařízení v rozporu s jeho určením nebo jeho nesprávnou obsluhou.
2. Zařízení je určeno výhradně pro domácí použití. Nepoužívejte jej k jiným účelům, které jsou v rozporu s jeho určením.
3. Zařízení připojte výhradně do zdířky s uzemněním 220-240 V \~ 50/60 Hz.
   Pro zvýšení bezpečnosti používání nezapojujte do jednoho proudového okruhu současně více elektrických zařízení.
4. Při používání zařízení dbejte na zvýšenou opatrnost, pokud se v jeho blízkosti zdržují děti. Nedovolte dětem, aby používaly zařízení jako hračku, nedovolte dětem ani osobám, které nebyly seznámeny se zařízením, aby obsluhovaly zařízení.
5. VAROVÁNÍ: Toto zařízení smí používat děti starší 8 let a osoby s fyzickými, smyslovými nebo psychickými schopnostmi nebo osoby, které nemají zkušenosti nebo znalosti zařízení, pokud se to děje pod dohledem osoby odpovídající za jejich bezpečnost nebo jim byly předány pokyny o bezpečném používání zařízení, a jsou si vědomy nebezpečí souvisejícího s jeho používáním. Zařízení není hračka pro děti. Čištění a údržbu zařízení nesmí provádět děti, ledaže jsou starší 8 let a tuto činnost provádějí pod dohledem.
6. Vždy po úkončení práce se zařízením vyjměte zástrčku z napájecí zásuvky podržením zásuvky rukou. NETAHEJTE za napájecí kabel.
7. Neponořujte kabel, zástrčku ani ćelé zařízení do vody nebo jiné kapaliny. Nevystavujte zařízení působení povětrnostních podmínek (déšť, slunce atd.) ani je nepoužívejte v podmínkách zvýšené vlhkosti (koupelny, vlhké bungalovy).
8. Pravidelně kontrolujte stav napájecího kabelu. Došlo-li k jeho poškození, musí být provedena jeho výměna ve specializované opravně, aby se zabránilo ohrožení.
9. Nepoužívejte zařízení, které má poškozený napájecí kabel, bylo upuštěno na zem nebo bylo poškozeno jakýmkoli jiným způsobem, příp. nepracuje správně. Neopravujte zařízení samostatně, nebezpečí úrazu elektrickým proudem. Poškozené zařízení odevzdejte v příslušné servisní opravně za účelem kontroly nebo provedení opravy. Jakékoli opravy smí provádět výhradně oprávněná servisní místa. Nesprávně provedená oprava může vyvolat vážné ohrožení pro uživatele.
10. Zařízení postavte na chladnou, stabilní a rovnou podložku, v bezpečné vzdálenosti od zahřívajících se kuchyňských spotřebičů, jako např.: elektrický sporák, plynový hořák atp.
11. Nepoužívejte zařízení v blízkosti snadno hořlavých materiálů.
12. Napájecí kabel nesmí viset přes hranu stolu nebo se dotýkat horkých povrchů.
13. Neponechávejte zapnuté zařízení ani napájecí zdroj pro zásuvku bez dozoru.
14. Pro zajištění dodatečné ochrany se doporučuje nainstalovat v elektrickém obvodu RCD zařízení s jmenovitým diferenciálním proudem, jehož hodnota nepřesahuje 30 mA. Za tímto účelem se obraťte na kvalifikovaného elektrikáře.
15. Zabránit namočení motorové části zařízení.
    Chraňte motorovou část jednotky před ponořením do vody.
16. Používejte pouze originální dodaný montážní hardware.

17. Zapněte zařízení až po úplné instalaci. Cástečně sestavené a uvedené do provozu zařízení nezajišťuje bezpečné používání a správné fungování,
    UPOZORNĚNÍ: NĚPOUŽÍVEJTE NA VENTÍLÁTORU BEZ PŘEDNÍCH A ZADNÍCH KRYTÍ.

18. Nastavte ventilátor od záclon, závěsů nebo jiných předmětů, které mohou být vtahovány pracovním ventilátorem.

19. Do krytu ventilátoru nevkládejte žádné předměty. V opačném případě může dojít k poranění nębo poškození zařízení.
    VAROVÁNÍ: Před sejmutím krytu se ujistěte, že je ventilátor odpojený.
    VAROVÁNÍ: Nikdy nepřenášejte přístroj, když je zapnutý.
20. Zařízení není určeno k ovládání pomocí externích časovačů nebo samostatného systému dálkového ovládání.

POPIS ZAŘÍZENÍ (OBRÁZEK 1 - MS7308, MS7309, MS7310, OBRÁZEK 2 - MS7311)

1 Přední kryt 2. Čepel matice 3. Čepel
4.Odstraňte ochrannou matici 5.Ochranné zařízení 6.Motorová jednotka
7. Zámek hlavy motoru 8. Napájecí kabel 9. Ovládací panel
10. Skříň ovládacího panelu 11. Montážní šroub 12. Vnitřní hlaveň
13. Nastavení výšky 14. Vnější válec 15. Ochranný kryt
16. Základna

MONTÁŽ VENTILÁTORU

1. Ujistěte se, že je napájecí kabel odpojen od elektrické zásuvky.
   Pro model: MS7311 model:
2. namontujte základnu ventilátoru (15, 16) a připojte vnější válec (14).
3. pomocí montážního šroubu (11) připevněte vnější válec k pouzdru ovládacího panelu (10)
   Pro všechny modely:
4. Nasad'te zadní kryt (5) na motorovou jednotku (6) pomocí matice (4).

5. Připevněte přední kryt (1) k zadnímu krytu (5) pomocí svorek závěsu na vnější straně předního krytu.

6. Umístěte lopatku ventilátoru (3) na osú rotoru. Úpěvněte pomocí málice nože (2). Zkontrolujte, zda se nůž otáčí bez odporu.

POUŽÍVÁNÍ ZAŘÍZENÍ

1. Stiskněte tlačítko „0“ na ovládacím panelu (9) a poté zapojte napájecí kabel do elektrické zásuvky.
2. Zapněte ventilátor stisknutím tlačítka „1“ nebo „2“ (MS7308)) nebo „1“, „2“ nebo „3“ (MS7309, MS7310, MS7311). Po několika sekundách se lopatky ventilátoru začnou otáčet při maximální rychlosti zvoleného rychlostního stupně
3. Chcete-li zapnout kmitavý pohyb jednotky ventilátoru (vodorovně), stiskněte tlačitko zámku hlavy motoru (7). Tažením tlačitka směrem nahoru se oscilace vypne (vodorovně).
4. Vertikální úhel ventilátoru můžete nastavit naklopením jednotky ventilátoru.

ČIŠTĚNÍ A ÚDRŽBA

UPOZORNĚNÍ: Nedovolte, aby část motoru motoru nebo jiná tlačítka navlhčila.

1. Před čištěním vytáhněte zástrčku z elektrické zásuvky.

2. Chcete-li vyčistit prach z lopatek ventilátoru, sejměte přední kryt. Vyjměte lopatku ventilátoru z osy rotoru, otřete navlhčeným hadříkem a poté jej otřete dosucha.

3. K čištění motorové jednotky jej jemně otřete navlhčeným hadříkem bez čisticích prostředků. Otřete do sucha.

4. Uložte ventilátor na suchém místě.

Technická data:

Císlo položky / Průměr / Výkon / Výkon max.: Napětí
MS7308 / 23 cm / 22W / 45W / 220-240 V \~ 50/60 Hz
MS7309 / 30 cm / 35W / 70W / 220-240 V \~ 50/60 Hz
MS7310 / 40 cm / 45W / 90W / 220-240 V \~ 50/60 Hz
MS7311 / 40 cm / 45W / 90W / 220-240 V \~ 50/60 Hz

Staráme se o životní prostředí. Papírové obaly odevzdávejte do sběrných surovin. Polyetylenová balení (PE) vhazujte do odpadkových košů na plasty. Použité zařízení odevzdávejte do sběrného dvoru, protože se v něm mohou nacházet části, které jsou pro životní prostředí škodlivé nebo nebezpečné. Elektrospotřebiče odevzdávejte v takové podobě, aby bylo znemožněno jejich další použití. Pokud se v zařízení nacházejí baterie, vyjměte je a odevzdejte zvlášť.

DANSKI

GENERELLE SIKKERHEDSBETINGELSER

VIGTIGE ANVISNINGER VEDR∅RENDE BRUGSSIKKERHED SKAL LÆSES N∅JE OG OPBEVARES TIL FREMTIDIG REFERENCE

1. Predný ochranný kryt
2. Matica noža 3. Čepel'
3. Naistite ochrannú maticu
4. Ochranný kryt 6. Motorová jednotka
5. Zámok hlavy motora
6. Napájací kábel 9. Ovládací panel
7. Kryt ovládacieho panela
8. Montážna skrutka 12. Vnútorná hlaveň
9. Nastavenie výšky
10. Vonkajší valec 15. Ochranný kryt základne
11. Základňa

ZOSTAVENIE VENTILÁTORA

Číslo položky / Priemer / Výkon / Výkon max.: Napätie

MS7308 / 23 cm / 22 W / 45 W / 220 - 240 V \~ 50/60 Hz

MS7309 / 30 cm / 35W / 70W / 220-240 V \~ 50/60 Hz

MS7310 / 40 cm / 45 W / 90 W / 220 - 240 V \~ 50/60 Hz

MS7311 / 40 cm / 45 W / 90 W / 220 - 240 V \~ 50/60 Hz
