NKE 203 - Vytápění AEG - Bezplatný návod k obsluze

Značka	AEG
Model	NKE 203
Typ produktu	Sálavý konvektor
Typ vytápění	Elektrické
Napájení	230 V / 50 Hz
Výkon	2000 W
Stupeň krytí	IP24
Elektrická třída	Třída II
Hlavní funkce	Komfort, Eco, Ochrana proti mrazu, vypnutí
Ovládání	Knoflík teploty, vypínač, ovládací vodič
Instalace	Nástěnná, dodržujte minimální vzdálenosti (viz návod)
Povolená místa	Obytné místnosti, koupelna objem 2
Bezpečnost	Nepřekrývat, horký povrch, ochrana dětí
Běžná údržba	Odprášení mřížek 2x ročně
Čištění karoserie	Vlhký hadřík, žádné abrazivní prostředky
Odborná kontrola	Každých 5 let
Záruka	2 roky (max. 30 měsíců bez dokladu)
Certifikace	NF, CE

Často kladené otázky - NKE 203 AEG

Jak nainstalovat radiátor NKE 203 na zeď?

Připevněte montážní držák na zeď při dodržení minimálních vzdáleností (schéma 2). Zavěste zařízení nakloněné na podpěry, poté otočte a spusťte, dokud neuslyšíte cvaknutí zámku. Pro odemknutí použijte plochý šroubovák k zatlačení jazýčku.

Jaké jsou různé provozní režimy?

Zařízení nabízí tři režimy: Komfort (teplota nastavitelná knoflíkem), Eco (snížená teplota o 3-4°C pro nepřítomnost delší než 2 hodiny) a Ochrana proti mrazu (udržování teploty kolem 7°C). Volič umožňuje zvolit režim.

Jak nastavit teplotu v režimu Komfort?

Přepněte vypínač do polohy ☀ (Komfort) a otočte knoflíkem na požadovanou teplotu. Kontrolka topení se rozsvítí, pokud je pokojová teplota nižší než nastavená hodnota.

Mohu toto zařízení použít v koupelně?

Ano, radiátor má stupeň krytí IP24 a lze jej instalovat v objemu 2 koupelen. Neinstalujte jej do objemu 1 (blízko vany nebo sprchy) a ujistěte se, že ovládací prvky nejsou přístupné ze sprchy.

Jak udržovat můj radiátor?

Odprášte spodní a horní mřížky dvakrát ročně vysavačem nebo kartáčem. Čistěte karoserii vlhkým hadříkem bez abrazivních prostředků. Nechte vnitřek zkontrolovat odborníkem každých pět let.

Co dělat, když radiátor netopí?

Zkontrolujte, zda jsou jističe zapnuté a že omezovač spotřeby nevypnul napájení. Ujistěte se, že je zvolen režim Komfort a že pokojová teplota je nižší než nastavená hodnota.

Radiátor topí neustále, co dělat?

Zkontrolujte, zda není umístěn v průvanu (např. pod ventilací), který by narušoval regulaci. Pokud je to nutné, upravte nastavení teploty.

Mohu zařízení ovládat dálkově pomocí programátoru?

Ano, radiátor je kompatibilní s ovládacím vodičem. Může přijímat příkazy Komfort, Eco, Ochrana proti mrazu nebo Vypnutí prostřednictvím centrálního programátoru (Chronopass nebo nástěnné krabice).

Jak zabezpečit zařízení před manipulací dětmi?

Zablokujte knoflík a posuvník sejmutím zařízení ze zdi a umístěním kolíků J na zadní stranu termostatu podle schémat v návodu: poloha K pro zablokování knoflíku, L pro omezení rozsahu, M pro fixaci režimu.

Jaká je záruka na tento radiátor?

Záruka je 2 roky od instalace nebo nákupu (maximálně 30 měsíců bez dokladu). Zahrnuje výměnu vadných dílů, ale náklady na práci a dopravu hradíte vy. Kontaktujte svého instalatéra nebo prodejce.

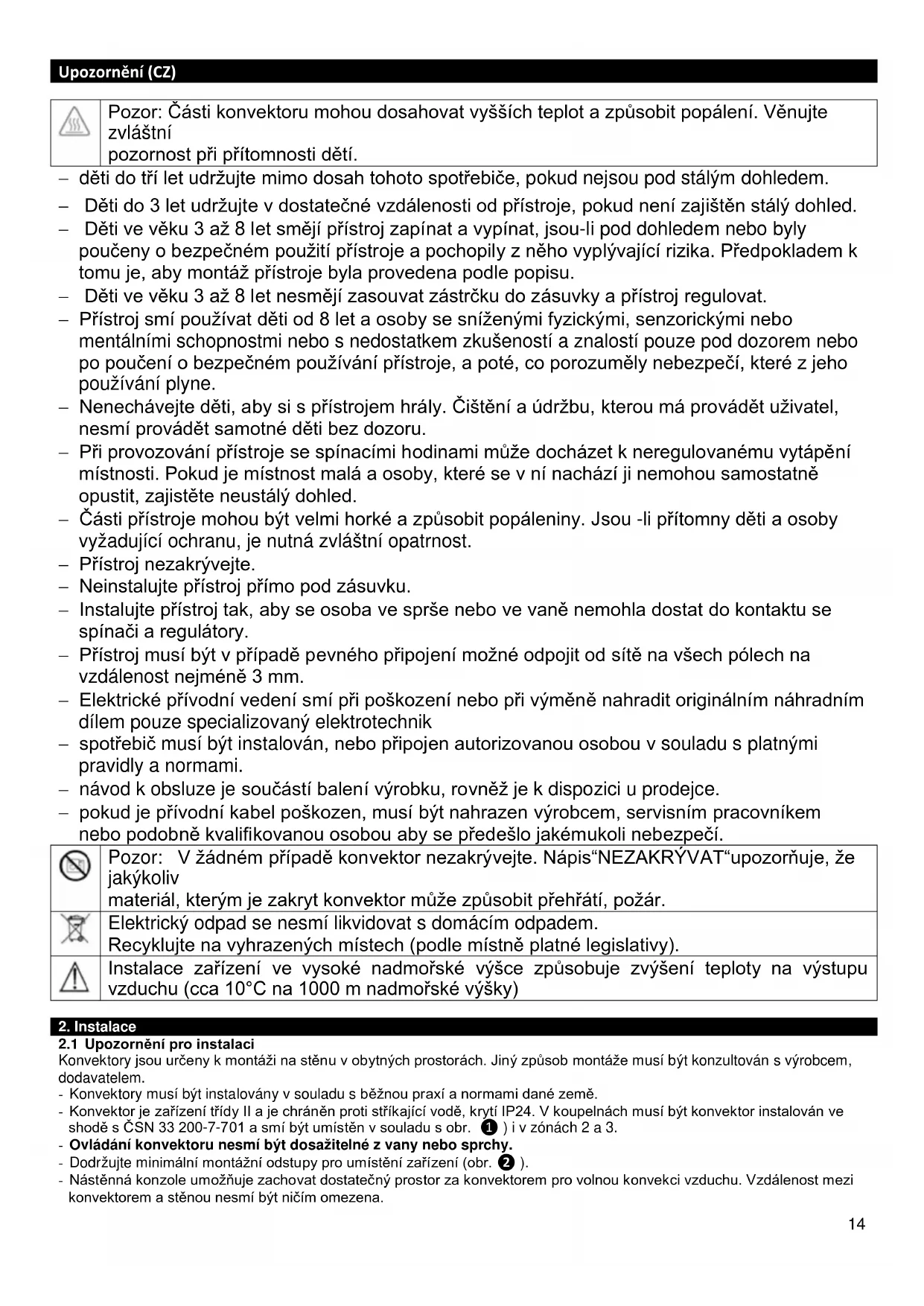

NÁVOD K OBSLUZE NKE 203 AEG

Pozor: Části konvektoru mohou dosahovat vyšších teplot a způsobit popálení. Věnujte zvláštní pozornost při přítomnosti dětí.

– děti do tří let udržujte mimo dosah tohoto spotřebiče, pokud nejsou pod stálým dohledem.
– Děti do 3 let udržujte v dostatečné vzdálenosti od přístroje, pokud není zajištěn stálý dohled.
- Děti ve věku 3 až 8 let smějí přístroj zapínat a vypínat, jsou-li pod dohledem nebo byly poučeny o bezpečném použití přístroje a pochopily z něho vyplývající rizika. Předpokladem k tomu je, aby montáž přístroje byla provedena podle popisu.
– Děti ve věku 3 až 8 let nesmějí zasouvat zástrčku do zásuvky a přístroj regulovat.
- Přístroj smí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí pouze pod dozorem nebo po poučení o bezpečném používání přístroje, a poté, co porozuměly nebezpečí, které z jeho používání plyne.
– Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.
– Při provozování přístroje se spínacími hodinami může docházet k neregulovanému vytápění místnosti. Pokud je místnost malá a osoby, které se v ní nachází ji nemohou samostatně opustit, zajistěte neustálý dohled.
- Části prístroje mohou být velmi horké a způsobit popáleniny. Jsou -li prítomny děti a osoby vyžadující ochranu, je nutná zvláštní opatrnost.
– Přístroj nezakrývejte.
– Neinstalujte přístroj přímo pod zásuvku.
- Instalujte přístroj tak, aby se osoba ve sprše nebo ve vaně nemohla dostat do kontaktu se spínači a regulátory.
- Přístroj musí být v případě pevného připojení možné odpojit od sítě na všech pólech na vzdálenost nejméně 3 mm.
– Elektrické přívodní vedení smí při poškození nebo při výměně nahradit originálním náhradním dílem pouze specializovaný elektrotechnik
- spotřebič musí být instalován, nebo připojen autorizovanou osobou v souladu s platnými pravidly a normami.
– návod k obsluze je součástí balení výrobku, rovněž je k dispozici u prodejce.
- pokud je přívodní kabel poškozen, musí být nahrazen výrobcem, servisním pracovníkem nebo podobně kvalifikovanou osobou aby se předešlo jakémukoli nebezpečí.

	Pozor: V žádném případě konvektor nezakrývejte. Nápis“NEZAKRÝVAT“upozorňuje, že jakýkolivmateriál, kterým je zakryt konvektor může způsobit přehřátí, požár.
	Elektrický odpad se nesmí likvidovat s domácím odpadem.Recyklujte na vyhrazených místech (podle místně platné legislativy).
	Instalace zařízení ve vysoké nadmořské výšce způsobuje zvýšení teploty na výstupu vzduchu (cca 10°C na 1000 m nadmořské výšky)

2. Instalace

2.1 Upozornění pro instalaci

Konvektory jsou určeny k montáži na stěnu v obytných prostorách. Jiný způsob montáže musí být konzultován s výrobcem, dodavatelem.

• Konvektory musí být instalovány v souladu s běžnou praxí a normami dané země.
• Konvektor je zařízení třídy II a je chráněn proti stříkající vodě, krytí IP24. V koupelnách musí být konvektor instalován ve shodě s ČSN 33 200-7-701 a smí být umístěn v souladu s obr. ①) i v zónách 2 a 3.

- Ovládání konvektoru nesmí být dosažitelné z vany nebo sprchy.

- Dodržujte minimální montážní odstupy pro umístění zařízení (obr. 2).

- Nástěnná konzole umožňuje zachovat dostatečný prostor za konvektorem pro volnou konvekci vzduchu. Vzdálenost mezi konvektorem a stěnou nesmí být ničím omezena.

2.2 Konvektory neinstalujte:

- V pozici, která by mohla mít vliv na jeho správnou funkci (například v blízkosti vzduchotechniky.... ) elektrické zásuvky ... (obr. ③) ani do blízkosti záclon, nebo jiných hořlavých materiálů.

- Je zakázáno instalovat produkty určené k vertikální instalaci do polohy horizontální a naopak (obr 4). Při správné instalaci je mřížka výstupu vzduchu a ovládací panel situován v horní části.

2.3 Instalace

2.3.1 Nástěnná instalace

a. Uvolněte závěsnou konzoli (obr. 6)

- Doporučujeme položit konvektor čelní stranou dolů, plochým šroubovákem opatrně uvolněte pojistku tak, aby nedošlo k její deformaci, přidržte šroubovákem pojistku a uvolněte konzoli, poté ji vyklopte i ze spodních závěsů.

b.Upevněte závěsnou konzoli (obr. 7)

- Postavte konzoli na zem ke zdi a označte body pro navrtání otvorů A. Tyto otvory jsou určeny pro spodní závěs. Zdvihněte konzoli do úrovně otvorů A a označte body pro navrtání otvorů B. které určují pozici horního závěsu. Použijte vhodné prostředky pro dostatečně pevné ukotvení. Konzoli přišroubujte na zed' do konečné pozice.

2.3.2 Elektrické připojení

- Konvektory jsou určeny pro připojení na 230V / 50Hz. Konvektor je pro připojení k síti vybaven dvoužilovým kabelem - mechanický termostat, nebo trojžilovým kabelem - elektronický termostat. Barevné označení vodičů:Hnědá = Fáze / Modrá = Nula / Černá = Pilotní vodič.

- Instalace musí být vybavena vypínačem s minimálním odstupem kontaktu 3 mm. Připojení konvektoru k zemnícímu vodiči je zakázáno. Nezapojujte černý - pilotní vodič k uzemnění. Pokud je pilotní vodič (nebo topidlo ovládané pilotním vodičem) chráněno proudovým chráničem (např. v koupelně max. 30mA), musí být zdroj pilotního vodiče chráněn tímto stejným chráničem.

2.3.3 Upevnění spotřebiče na závěsnou konzoli (obr. 7)

- Umístěte v nakloněné poloze konvektor ke konzoli C a mírným pohybem jej zasuňte do háčků D. Sklopte konvektor v konzoli A - cvaknutí znamená, že je konvektor správně nasazen a zajištěn. Chcete-li konvektor sejmout, plochým šroubovákem zatlačte na pojistku nahoře vlevo. Přidržte pojistku a vysuňte konvektor. Naklopte a vyjměte konvektor z konzole C.

Příkaz
	Bez napětí	230V	-115V	+115V
Typ provozu	Komfort	Útlumový	Nezámrzný režim	Vypnuto
Teplota	Dle nastavení termostatu	Teplota se sníží o cca 3,5°C	Udržování teploty na cca 7°C	Vypnuí vytápění

3. Použití

3.1 Nastavení režimu komfort (obr. 8)

• Komfortní teplota je teplota, kterou si přejete mít v místnosti, když je obývána
• Přepínač H nastavte na pozici 🌿, a poté nastavte ovládací kolečko I na požadovanou teplotu, kontrolka vytápění G svítí, pokud je teplota v místnosti nižší než požadovaná. Vyčkejte, než se teplota ustálí.

G	Kontrolka vytápění. Signalizuje období kdy je spotřebič v chodu. Při ustálené teplotě bliká, v případě příliš vysoké teploty blikat přestane.
H	Přepínač ⏻
I	Kolečko pro nastavení teploty

3.2 Nastavení režimu Eco (útlum)

- Režim ECO umožňuje snížit teplotu o 3 až 4°C po dobu kdy není místnost obývána. Tento režim se doporučuje pokud není místnost užívána déle než 2 hodiny. Nastavte přepínač H do pozice ECO a ovládací kolečko I nastavte do požadované polohy, kontrolka vytápění G svítí, pokud je okolní teplota nižší než požadovaná ECO. Vyčkejte, než se teplota ustálí.

3.3 Nastavení nezámrzného režimu

• Ovládací kolečko umožňuje udržovat teplotu v místnosti okolo 7°C během Vaší dlouhodobé nepřítomnosti (delší než 24h).
  Natavte přepínač H do pozice ✿

3.4 Nastavení režimu KOMFORT, ECO a NEZÁMRZ pomocí příkazů po pilotním vodiči

- Konvektory vybavené elektronickým termostatem mohou přijímat příkazy po pilotním vodiči, viz tabulka. Řízení dle návodu k obsluze programerrů.

3.5 Uzamčení ovládání (obr. 9)

- Je možné zablokovat, nebo omezit použití ovládacího kolečka I a uzamknout přepínač H, aby se zabránilo nechtěné manipulaci. Vysuňte konvektor z konzole. Na zadní straně termostatu vyjměte svorky J ze základny:

• pozice K umožňuje zablokování kolečka pro nastavení teploty
  o pozice L umožňuje omezit využití ovládacího kolečka

4. Doporučené použití

- Nemá smysl nastavovat maximální vytápění, teplota v místnosti nebude stoupat rychleji. Pokud odcházíte na několik hodin, nezapomeňte snížit teplotu. Pokud máte v místnosti více konvektorů, nechejte je v provozu zároveň. Tímto dosáhnete rovnoměrnější teploty bez zvýšení spotřeby elektriny.

5. Údržba

• Pro zajištění výkonu je třeba přibližně jednou za rok vyčistit horní a spodní mřížky vysavačem nebo smetákem. Každých pět let nechte vnitřní část jednotky profesionálně zkontrolovat.
• Na mřížce jednotky se může při znečištěném ovzduší hromadit prach. Tento jev se objevuje při špatné kvalitě okolního vzduchu. V tomto případě se doporučuje zkontrolovat, jestli je místnost dobře odvětrávaná (ventilace, přívod vzduchu atd.) a jestli je vzduch čistý. Záruka se nevztahuje na výměnu zařízení v důsledku nerespektování výše uvedených doporučení. Kryt jednotky by měl být čištěn vlhkým hadříkem, nikdy nepoužívejte abrazivní prostředky.

6. Rešení problémů

Konvektor netopí: zkontrolujte, zda jsou zapnuty instalační jističe a proudový chránič (pokud je jím instalace vybavena). Konvektor trvale topí: ujistěte se, že není konvektor v průvanu a že nebylo změněno nastavení teploty Konvektor neprovádí programové příkazy (verze s pilotním vodičem):

- Ujistěte se, že programovací jednotka je správně používána (viz. návod k instalaci a použití. Zařízení s elektronickým ovládáním je vybaveno mikroprocesorem, který může být rušen některými závažnými poruchami sítového napětí (mimo normy ES určujících úroveň ochrany rušení). Pokud se vyskytnou nějaké problémy (zablokování termostatu atd.), vypněte napájení (pojistka, jistič, atd.) po dobu asi 5 minut aby se zařízení mohlo restartovat. Pokud se tento jev vyskytuje často, nechte zkontrolovat napájení Vaším dodavatelem energie.

Povrch konvektoru je velmi horký:

- Za normálních okolností je max. povrchová teplota konvektoru v provozu omezena v souladu s normami. Nicméně pokud si myslíte, že konvektor je příliš horký, ujistěte se, že výkon odpovídá tepelným ztrátám místnosti a konvektor není umístěn v průvanu, který by narušoval jeho regulaci.

Záruční podmínky

UCHOVEJTE TENTO DOKUMENT NA BEZPEČNÉM MÍSTĚ

(Tento dokument by měl být použit pouze v případě reklamace a včetně dokladu o zakoupení)

Dodavatel poskytuje na výrobky záruku 24 měsíců od data prodeje. Záruka se nevztahuje na vady způsobené dopravou, nedbalou manipulací, neodbornou montáží, nedodržením pokynů uvedených v tomto návodu. Záruka se rovněž nevztahuje na běžné opotřebení výrobku. Jakýkoliv zásah do výrobku je považován za porušení záručních podmínek. Kompletní záruční podmínky naleznete na stránkách www.fenixgroup.cz.

Tento dokument včetně dokladu o zakoupení použijte pouze v případě reklamace u svého prodejce, nebo instalační firmy Ustanovení v těchto záručních podmínkách nezahrnuje všechny body uvedené v záručních podmínkách dané zákonem.

RAZÍTKO PRODEJCE:

* Tato informace je uvedena na štítku umístěném na levé straně nebo za přední mřížkou zařízení.

A B C NF CE IP24 Ref. D 1500W/230 V~ N° 0825 3527 F E

A Normy označení jakosti
B Obchodní název
C Obchodní značka
D Výrobní značka
E Výrobní číslo
F Kód výrobce

Typ zařízení *
Výrobní číslo *
Jméno a adresa zákazníka *
