Typ výrobku	Olejový radiátor
Značka	AEG
Model	RA 5520
Výkon	1500 W
Napájení	230 V ~ 50 Hz
Třída ochrany	I
Čistá hmotnost	9,00 kg
Počet úrovní výkonu	3 (I, II, III)
Regulovatelný termostat	Ano, s automatickým vypnutím
Bezpečnostní vypínač	Ano, vypnutí při převržení
Ochrana proti přehřátí	Ano
Montáž kol	Nutné před použitím
Údržba	Otřete suchým nebo vlhkým hadříkem
Skladování	Navinout kabel, uložit do původního obalu
Použití	Pouze v interiéru, vertikální poloha
Bezpečná vzdálenost	90 cm od nábytku a předmětů
Olej	Přesné množství, neotvírat

Často kladené otázky - RA 5520 AEG

Jak namontovat kola na radiátor AEG RA 5520?

Položte radiátor dnem vzhůru na deku. Vložte U-třmeny mezi první a druhé žebro a také mezi poslední žebra. Protáhněte konce otvory v držácích kol a upevněte křídlovými maticemi.

Jaký výkon zvolit pro malou místnost?

Použijte úroveň výkonu I (nízký) pro malou místnost. Pokud to nestačí, přepněte na úroveň II (střední) nebo III (vysoký).

Jak nastavit termostat?

Otočte termostat na MAX. Po dosažení požadované teploty pomalu otáčejte knoflíkem zpět, dokud se radiátor nevypne. Kontrolka zhasne a teplota je automaticky udržována.

Co dělat, když se radiátor převrhne?

Okamžitě odpojte spotřebič a nechte jej vychladnout, než jej narovnáte. Bezpečnostní vypínač přeruší napájení při převržení. Po narovnání se spotřebič automaticky znovu zapne.

Mohu použít radiátor v koupelně?

Ne, tento spotřebič není vhodný pro použití v koupelně, prádelně nebo jiné vlhké místnosti kvůli riziku vlhkosti a stříkající vody.

Jak čistit radiátor?

Vždy odpojte spotřebič a nechte jej vychladnout. Otřete suchým hadříkem na prach. Na skvrny použijte vlhký hadřík (ne mokrý). Nikdy nepoužívejte abrazivní čisticí prostředky.

Co dělat v případě úniku oleje?

Kontaktujte výrobce nebo autorizovaný servis. Jakékoli opravy vyžadující otevření stěn musí provést odborník.

Jak uložit napájecí kabel?

Navinjte kabel kolem navijáku na spotřebiči. Pro dlouhodobé skladování uložte radiátor do původního obalu.

Jaká je bezpečná vzdálenost?

Dodržujte vzdálenost alespoň 90 cm na každé straně od nábytku, záclon a jiných předmětů, aby se předešlo riziku přehřátí.

Mohu použít prodlužovací kabel?

Ano, ale průřez prodlužovacího kabelu musí být nejméně 1,5 mm². Vyhněte se vícenásobným zásuvkám, protože spotřebič je příliš výkonný.

NÁVOD K OBSLUZE RA 5520 AEG

Olejový top ný radiátor • O laj radiátor

Радиатор масляный

Montáž koleček ......Strana 3

Návod k použití ......Strana 33

Technické údaje ......Strana 35

Magyarul

Tartalom

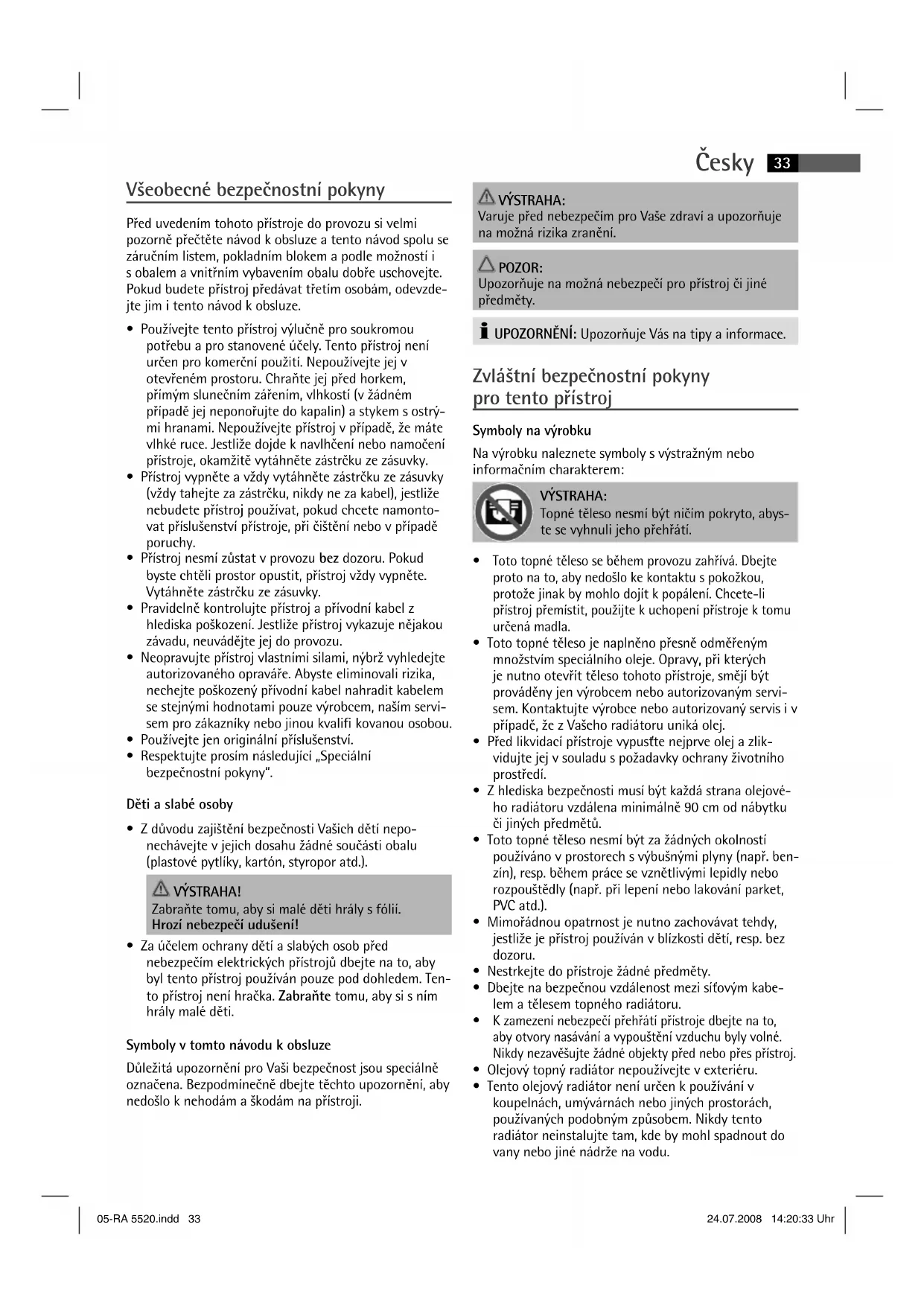

Všeobecné bezpečnostní pokyny

Před uvedením tohoto přístroje do provozu si velmi pozorně přečtěte návod k obsluze a tento návod spolu se záručním listem, pokladním blokem a podle možností i s obalem a vnitřním vybavením obalu dobře uschovejte. Pokud budete přístroj předávat třetím osobám, odevzdejte jim i tento návod k obsluze.

• Používejte tento přístroj výlučně pro soukromou potřebu a pro stanovené účely. Tento přístroj není určen pro komerční použiti. Nepoužívejte jej v otevřeném prostoru. Chraňte jej před horkem, přímým slunečním zářením, vlhkostí (v žádném připadě jej neponořujte do kapalin) a stykem s ostrými hranami. Nepoužívejte přístroj v připadě, že máte vlhké ruce. Jestliže dojde k navlhčení nebo namočení přístroje, okamžitě vytáhněte zástrčku ze zásuvky.
• Přístroj vypněte a vždy vytáhněte zástrčku ze zásuvky (vždy tahejte za zástrčku, nikdy ne za kabel), jestliže nebudete přístroj používat, pokud chcete namontovat příslušenství přístroje, při čištění nebo v případě poruchy.
• Přístroj nesmí zůstat v provozu bez dozoru. Pokud byste chtěli prostor opustit, přístroj vždy vypněte. Vytáhněte zástrčku ze zásuvky.
• Pravidelně kontrolujte přístroj a přívodní kabel z hlediska poškození. Jestliže přístroj vykazuje nějakou závadu, neuvádějte jej do provozu.
• Neopravujte přístroj vlastními silami, nýbrž vyhledejte autorizovaného opraváře. Abyste eliminovali rizika, nechejte poškozený přívodní kabel nahradit kabelem se stejnými hodnotami pouze výrobcem, naším servisem pro zákazníky nebo jinou kvalifi kovanou osobou.
• Používejte jen originální příslušenství.
• Respektujte prosím následující „Speciální bezpečnostní pokyny".

Děti a slabé osoby

- Z důvodu zajištění bezpečnosti Vašich dětí neponechávejte v jejich dosahu žádné součásti obalu (plastové pytlíky, kartón, styropor atd.).

VÝSTRAHA!

Zabraňte tomu, aby si malé děti hrály s fólií. Hrozí nebezpečí udušení!

- Za účelem ochrany děti a slabých osob před nebezpečím elektrických přístrojů dbejte na to, aby byl tento přístroj používán pouze pod dohledem. Ten-to přístroj není hračka. Zabraňte tomu, aby si s ním hrály malé děti.

Symboly v tomto návodu k obsluze

Důležitá upozornění pro Vaši bezpečnost jsou speciálně označena. Bezpodminečně dbejte těchto upozornění, aby nedošlo k nehodám a škodám na přístroji.

VÝSTRAHA:

Varuje před nebezpečím pro Vaše zdraví a upozorňuje na možná rizika zranění.

POZOR:

Upozorňuje na možná nebezpečí pro přístroj či jiné předměty.

UPOZORNĚNÍ: Upozorňuje Vás na tipy a informace.

Zvláštní bezpečnostní pokyny pro tento přístroj

Symboly na výrobku

Na výrobku naleznete symboly s výstražným nebo informačnim charakterem:

VÝSTRAHA:

Topné těleso nesmí být ničim pokryto, abys- te se vyhnuli jeho přehřátí.

• Toto topné těleso se během provozu zahřívá. Dbejte proto na to, aby nedošlo ke kontaktu s pokožkou, protože jinak by mohlo dojít k popálení. Chcete-li přístroj přemístit, použijte k uchopení přístroje k tomu určená madla.
• Toto topné těleso je naplněno přesně odměřeným množstvím speciálního oleje. Opravy, při kterých je nutno otevřit těleso tohoto přístroje, smějí být prováděny jen výrobcem nebo autorizovaným servisem. Kontaktujte výrobce nebo autorizovaný servis i v případě, že z Vašeho radiátoru uniká olej.
• Před likvidaci přístroje vypustte nejprve olej a zlik-vidujte jej v souladu s požadavky ochrany životního prostředí.
• Z hlediska bezpečnosti musí být každá strana olejového radiátoru vzdálena minimálně 90 cm od nábytku či jiných předmětů.
• Toto topné těleso nesmi být za žádných okolnosti používáno v prostorech s výbušnými plyny (např. benzín), resp. během práce se vznětlivými lepidly nebo rozpouštědly (např. při lepení nebo lakování parket, PVC atd.).
• Mimořádnou opatrnost je nutno zachovávat tehdy, jestliže je prístroj používán v blízkosti dětí, resp. bez dozoru.
• Nestrkejte do prístroje žádné predměty.
• Dbejte na bezpečnou vzdálenost mezi síťovým kabelem a tělesem topného radiátoru.
• K zamezení nebezpečí přehřátí přístroje dbejte na to, aby otvory nasávání a vypouštění vzduchu byly volné. Nikdy nezavěšujte žádné objekty před nebo přes přístroj.
• Olejový topný radiátor nepoužívejte v exteriéru.
• Tento olejový radiátor není určen k používání v koupelnách, umývárnách nebo jiných prostorách, použivaných podobným způsobem. Nikdy tento radiátor neinstalujte tam, kde by mohl spadnout do vany nebo jiné nádrže na vodu.

34 Cesky

• Radiátor nezakrývejte.
- Radiátor nestavte přímo pod zásuvku.
- Radiátor používejte jen ve vzpřímené poloze.
- Jestliže dojde k povalení přístroje, vytáhněte zástrčku ze zásuvky a nechte přístroj vychladnout, než s ním začnete manipulovat pro jeho opětovné postavení do správné polohy.

Montáž koleček

POZOR:

Dřive než budete tento přistroj použivat, musite nejprve primontovat kolečka.

Dbejte prosim také na naše obrázky!

- Otočte radiátor vzhůru nohama.

i UPOZORNĚNÍ:

Nejlépe bude, když pod radiátor vložíte deku, aby se nepoškodil plást.

• Vložte U-šroub s maticí mezi první a druhé a mezi poslední a předposlední žebro (pol. 1).
• Protáhněte konce šroubu otvory na nosičich koleček (pol. 2).
• Upevněte šrouby pomocí křídlatých matic.

Pokyny k použití

Vybalení

• Případně z přístroje odstraňte ochranné fólie a obaly z přepravy.
• Kabel zcela odviňte.

Elektrické připojení

• Ujistěte se, že sítové napětí a napětí, pro které je přístroj konstruován (viz typový štítek) navzájem souhlasí.
  • Nastavte spínač na 0 popř. na MIN.
• Sítovou zástrčku připojte jen k předpisově instalované zásuvce s ochranným kontaktem 230 V \~ 50 Hz.

Příkon

Celkově přístroje mohou pojmout následující výkony:

$$ \mathrm{RA} 5 5 2 0 = 1 5 0 0 \mathrm{W} $$

$$ \mathrm{RA} 5 5 2 1 = 2 0 0 0 \mathrm{W} $$

$$ \mathrm{RA} 5 5 2 2 = 2 2 0 0 \mathrm{W} $$

U takového příkonu se doporučuje oddělený přívod se zajištěním prostřednictvím ochranného jističe domácnosti 16 A.

POZOR: PŘETÍŽENÍ

• Použijete-li prodlužovací vodiče, měly by mít průřez aspoň 1,5 mm².
• Nepoužijte vícenásobné zásuvky, neboť tento spotřebič má přiliš vysoký výkon.

Bezpečnostní spínač

Vaše topné těleso disponuje bezpečnostním spínačem, který zarazi přívod proudu, jakmile se přístroj převráti. Bezpečnostní spínač zabraňuje nebezpečným situacim způsobeným přehřátím.

△ POZOR:

Přístroj vždy postavte kolmo, aby stál bezpečně a aby nedošlo k funkční poruše.

i UPOZORNĚNÍ:

Přístroj se opět automaticky zapne, jakmile ho opět postavíte.

Spínací stupně / topný výkon

Nastavte topný výkon pomoci stupňového spínače. Stupňový spínač:

$$ \begin{array}{l} I = \text { malý výkon } \ \text { II } = \text { střední výkon } \ \text { III } = \text { vysoký výkon } \ 0 = \text { prístroj je vypnutý } \ \end{array} $$

i UPOZORNĚNÍ:

Malý výkon použijte např. pro malý prostor. Pokud by to nestačilo, přepněte na střední nebo vysoký stupeň.

Nastavení teploty

Termostat se pak postará o pravidelné zapínání a vypínání topného radiátoru pro udržení požadované teploty.

Pro nalezení ideálního nastavení termostatu postupujte prosím následujícím způsobem:

• Nastavte regulátor termostatu na „MAX“.
• Jakmile bude dosaženo požadované teploty, otočte regulátor termostatu pomalu zpět, dokud se topné těleso nevypne. Kontrolka na spinači zhasne.
• Topný radiátor bude nyní automaticky udržovat požadovanou teplotu.

△ POZOR:

Když již prístroj nebudete používat, vytáhněte vždy zástrčku.

Ukončení provozu

Pokud chcete provoz ukončit, nastavte spínač na MIN popř. 0 a poté vytáhněte zástrčku ze zásuvky. Kontrolka zhasne.

Čištění a uložení kabelu

VÝSTRAHA:

Před čištěním přístroje vždy vytáhněte zástrčku ze zásuvky a topný radiátor nechte vychladnout.

POZOR:

Nepouživejte žádné čistici prostředky, brusné prášky, resp. politury jakéhokoliv druhu, pro čistění tělesa radiátoru, protože by tím mohlo dojít k poškození povrchu.

• K odstranění prachu otřete topný radiátor suchým hadříkem.
• K odstranění skvrn lze použit navlhčený hadřík (ne mokrý).

Skladování

• Když prístroj nepouživáte, vytáhněte zástrčku ze zásuvky.
• Jestliže už nebudete přístroj dále používat, vytáhněte zástrčku ze zásuvky.
• Jestliže nebudete přístroj používat po delší dobu, můžete jej uložit do jeho původního obalu.

Technické údaje

Model: ....RA 5520 / RA 5521 / RA 5522

Pokrytí napětí: 230 V, 50 Hz

Přikon: 1500 W / 2000 W / 2200 W

Třída ochrany: I

Čistá hmotnost: 9,00 kg / 11,30 kg / 12,90 kg

Tento přístroj byl testován podle všech příslušných, v současné době platných směrnic CE, jako je např. elektromagnetická kompatibilita a direktiva o nízkonapěťové bezpečnosti, a byl zkonstruován podle nejnovějších bezpečnostně-technických předpisů.

Vyhrazujeme si technické změny!

Význam symbolu „Popelnice“

Chraňte naše životní prostředí, elektropřístroje nepatří do domovního odpadu.

Pro likvidaci elektropřístrojů použijte určených sběrných míst a odevzdejte zde elektropřístroje, jestliže je už nebudete používat.

Pomůžete tak předejít možným negativním dopadům na životní prostředí a lidské zdraví, ke kterým by mohlo dojít v důsledku nesprávné likvidace.

Přispějete tím ke zhodnocení, recyklaci a dalším formám zhodnocení starých elektronických a elektrických přístrojů.

Informace o tom, kde lze tyto přístroje odevzdat k likvidaci, obdržite prostřednictvím územně správních celků nebo obecního úřadu.
