NÁVOD K OBSLUZE WKL 503 AEG

Návod k použití a montáži

Konwektory

Polski

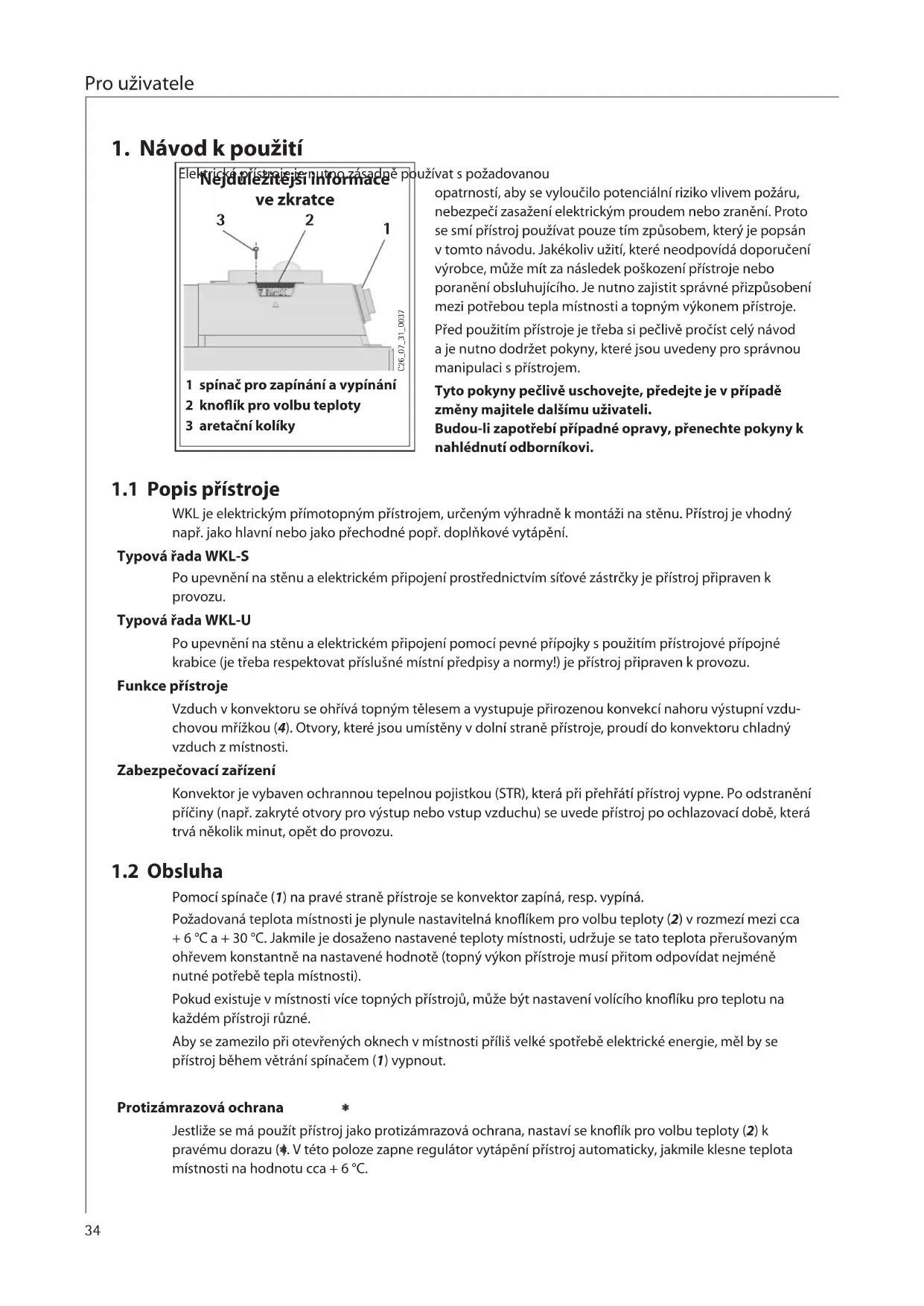

1.Navodk pouziti 34-36
1.1 Popis priestroje
1.2 Obsluha
1.3 Bezpečnostni poukyny
1.4 Osetrovani a udrzba Co delat, kdyz ...?
2. Instrukce k montazi 37-38
2.1 Konstrukce pristroje Technická data 37
2.2 Predpisy a ustanoveni
2.3 Montáz
2.4 Elektrická prípojka
2.5 Pridani pristroje Ekologie a recyclace 39
Zaručni podmíky 39

Spis tresci

Dužívat s požadovanou.

opatností, aby se vyloučilo potencialní riziko vlivem požáru, nebezpečí zasaženi elektrickým proudem nebo zraněni. Proto se smí prístroj používat pouze tim způsobem, ktery je popsán v tomto navodu. Jakékoliv uziti, které neodpovidá doporučeni vyrobce, muzě mit za následek poskození prístroje nebo poraněni obsluhujiciho. Je nutno zajistit správné prizpůsobeni mezi potřebour tepla mistrnosti a topnám vykonem prístroje.

Prid pouzitim pristroje je treba si peclive proci st cely navod a je nutno dorzet Pokyny, ktere jsou uvedeny pro spravnou manipulaci s pristrojem.

Tyto pokyny pečlivé uschovejte, predejte je v pripadě zmeny majitele dalšimu uživoteli.

Budou-li zapotrebi pripadne opravy, prenechtePokyny k nahlednuti odbornikovi.

1.1 Popis pristroje

WKL je elektrickým prímotopným prístrojem, určeným vyhradné k montáži na stěnu. Prístroj je vhodné např. jak hlavní nebo jaků prechodné popř. doplěkové vytápéné.

Typová rada WKL-S

Po upevnéni na stenu a elektrickém pripojeni prostrechnictvim sitové zastrcky je pristroj pripraven k provozu.

Typová rada WKL-U

Po upevné n na stenu a elektrickém priopojeni pomoci pevné pripojky s pouzitim pristrojové pripojné krabice (je tbreba respektovat priślustré mistrová normy!) je priestroj pripraven k provozu.

Funkce pristroje

Vzduch v konvektoru se ohrivá topnám tělesem a vystupuje prirozenou konvekci nahoru vystupné vzduchovou mřízkou (4). Otvory, které jsou umistěny v dolní straně prístroje, proudí do konvektoru chladné vzduch z mistrnosti.

Zabezpečovacá zářizení

Konvektor je vybaven ochrannou tepelnou pojistkou (STR), ktera pri prehratip ristroj vypne. Po odstraneni priciny (napr. zakryte otvory pro vystup nebo vstup vzduchu) se uvede pristroj po ochlazovac硬度, ktera trva nekolik minut, opet do provozu.

1.2 Obsluha

Pomoci spinae (1) na pravé strané pristroje se konvektor zapina, resp. vypina.

Požadovaná teplota mistsosti je plynule nastavitné knofíkem pro volbu teploty (2) v Rozmezi mezi cca +6^ a +30^ . Jakmile je dosaženo nastavené teploty mistsosti, udržuje se tato teplota prerušovám ohrevem konstantné na nastavené hodnotě (topny vykon pristroje musi pritom odpovidat nejméně nutné potřebe tepla mistsosti).

Pokud existuje v mistrnosti vice topnych pristroju, muze byt nastaveni voliciho knofliku pro teplotu na kaźdem pristroji ruzné.

Aby se zamezilo pri otevrenych oknech v mistnosti prilis velke spotrebe elektricke energia, mel by se pristroj behem vetrani spinacem (1) yypnout.

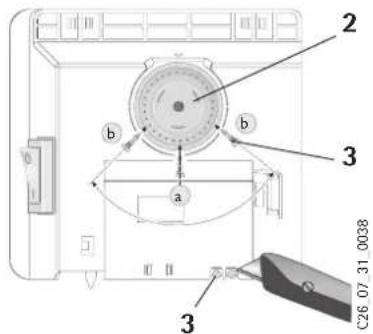

S oběma kolíky (3), které jsou umistěny na zadní straně spinací skřínký, je možno regulator teploty fixovat na určité nastavení nebo omezit rozsah nastavení teploty.

Pro fixovani na požadovanou teplotu se musízasunout kolík a do přěné protilehlého otvoru.

Pri omezeni rozsahu nastaveni teploty se nestavina knofliku pro volbu minimalni a maximalni hodnota a oznaci se vzdyzasunutim koliku b do trochu presazenene usazeného protilehleho otvoru.

1.2.1 Externí regulator teploty mistnosti

Pristroj je mozo pouzivat v pripadé potreby s externim regulatorem teploty mistnosti, ktery lze bezné zakoupit v odbornych obchodech.

Pritom se musi natočit volić knoflik teploty (2) k pravemu dorazu (MAX).

Regulator teploty mistristosti by se mél umístit v co největsí vzdálenosti od prístroje a ve yóscenejméne 1,5 m.

1.2.2 Odstaveni konvektoruk provozu

Pro odstaveni pristroje z provozu se musi nastavit spinač do poloze VYP a vytáhnout sitová zástrčka z nastěnné zásuvky (nevytahujte zástrčku ze zásuvky uchopení pripojovaciho vodiče).

1.3 Bezpečnostní poukyny

Piroj se nesmi pouzivat

• v mistnostech, které jsou ohroženy chemikáliemi, prachem, plyny nebo parami s nebezpečím požáru nebo vybuchu;
• v bezprostřední blízkosti potrubi nebo zásobniků, které vedou nebo obsahuji hořlavé nebo vybuchem ohrožujici latky;

• tehdy, když není možno dodržet minimálny vzdálenosti k plochám okolnínich predmětu.

• Montáz (elektrickou instalaci), a rovnéz první uvedeni do provozu a udrzbu tohoto pristroje smí provadět pouze oprávněny odborník na podkladě tohoto navodu.
  V Žádném pripadé se pristroj nesmi používat tehy, kdyz se provádeji v mistrasti jeho instalace práce jakoPokladání, broušením, osétrovámim voskem, cistěné benzinem a dalí s osetřování (spreje, pasty na parkety) podlah nebo podobné Činnosti.

• Povrch skrǐne prístroje a vystupujići vzduch se během provozu velmi zahrivaji (teplota prěs 80 °C). Hroží nebezpećí popálením! Zásadné nedovolujte malým dětem, aby se k prístroji príblížovaly.
• Na pristroj se nesmejiPokladat zadne predmety, o pristroj se nesmi nikdo opirat nebozasahovat mezi topny pristroj a stenu (napr.pro suseni pradla).Rovnez se nesmejiPokladat v bezprostredni blizkosti pristroji zadne hoilave, zapalne nebo tepelnizolačni predmety nebo materialy, jako pradlo, prikrvyky, casopisy, nadoby s voskem na parkety nebo benzinem, sprejove nadobky a podobne.

Hrozínebezpečí vzplanutil!

Aby se zabránilo prehráti topného pristroje, nesmí se zarizení zakryvat.

A Pro prédméty jakéhokoliv druhu, jako nábytek, záclony, závesy a textilie nebo ostatní hořlavé nebo
nehořlavé materiaílu musejí byt dodrženy k pristroji nasledujíci minimálne
odstupy:
k vystupné mřížce vzduchu 500 mm
k bočním cástem pristroje 100 mm
k horní straně pristroje 150 mm
k dolní straně pristroje 100 mm
k zadní stěné pristroje 26 mm

Tepl' yzduch musi mit moznost bez omezeni z priestroje vystupovat!

• Pristroj se nesmi pouzít jako volné stojíci zařazení.
• Na pristroj nevstupujte!
• Na pristroji se nesmi provadet zdne zmeny.
• Prístroj nenecháveje nikdy v provozu bez dozoru.
  Zvlastn pozornost je vyzadovana tehdy, kdyz se pristroj pouziva v pritomnosti deti, nemocnych osob nebo zvirat. Hrozi nebezpeci poraneni!
• Vestlizhe je některá cást pristroje poskozená, pristroj spadl nebo již na něm existovala závada, nesmi se uvest do provozu.
• Pri poskozeni privodniho kabelu tohoto spotrebice musi byt tento kabel vymenen bud'primo vyrobcem nebo jeho autorizovanym servisem nebo jinou osobou s elektrotechnickou kvalifikaci, aby nevznikl nebezpecny stav.

1.4 Osetrovánia udržba

Pokud by se projevilo na vystupni mrize vzduchu a na skrini priestroje lehké zbarveni, pak je nutno tyto casti co mozno ihned otrit vlhkym hadrem a horkouvodou. Ve studenem stavu se priestroj cisti obvyklymi cisticicimi prostredky. Pri tchto pracich je tbrea se vyvarovat pouzivani abrazivnich a ziravych cisticich prostredku. Do pristoje nesmi vniknout vlhkest. Do vzduchovych drazek nestrikejte cisticici sprej. Doporučujeme, abyste nechávali pri pravidelné udrzbe prezkouset také kontrlná regulačné pvky priestroje. Nejpozději 10 rokpu prvním uvedeni priestroje do provozu by mél prišlusný odborník zkontrolovat bezpečnostní, kontrlná regulačné pvky.

Co dělat, když ...?

• se pristroj neohrivá?

Zkontrolujte, zda...

... není zapnuto tlacitko ZAP/VYP.

... se neporušila ve vaši pojistkové skřince príslušné pojistka nebo se nevypnul jistič.

Odstrahte priacinu!

Pokud by se potom stale jeste topny priistroj neohrival, zavolejte servisni sluzbu!

Zjisteteztypového stitku (8) na pristroji typ a

Cislo (Nr.) pristroje a sdeltte tyto udaje servnisi sluzbe!

AEG

Typ:WKL...

E-Nr: F-Nr:

2. Instrukce k montáži

Instalaci a elektrickou pripojku pristroje musi provest odbornik s prihlédnutim k těmto instrukcím k montáži. Obal pristroj a prislušenstv odstraţe teprve na miste jeho instalace, pritom dejte pozor na pribalený sáček! Pri vybalování dbeje na to, aby nežustaly v obalovém materialu zadné cásti prislušenstvi pristroje.

2.1 Konstrukce pristroje

4 mřížka pro vystup teplého vzduchu
5 drzak na stenu
6 uzaviraci kolik
7 vedeni k pripojen na elektrickou sit
8 typovy stitek

Technická data

typ		WKL 503 S WKL 503 U	WKL 753 S WKL 753 U	WKL 1003 S WKL 1003 U	WKL 1503 S WKL 1503 U	WKL 2003 S WKL 2003 U	WKL 2503 S WKL 2503 U	WKL 3003 S WKL 3003 U
výška mm 450
šířka mm 370 445 445	590 740	890 1040
hloubka s nástěnným držákem	mm	78 100
rozmér A mm 121 195	195 343	491 639 787
hmotnost	kg	4,0	4,6	4,6	6,0	7,2	8,4	9,9
el. připojení		1/N ~ 230 V
příkon	kW	0,5	0,75	1,0	1,5	2,0	2,5	3,0
rozsah nastavitelné teploty	°C	cca 6 až 30
protizámrazová ochrana	°C	cca 6
třída ochrany		II
stupečné elektrického krytí		IP 24, chráněn proti střÍkající vodě
schvalení		viz typový štětek prístroje

2.2 Prédpisy a ustanoveni

Pristroj se nesmí

• používat v mistrnostech, které jsou ohroženy chemikáliemi, prachem, plyny nebo parami s nebezpecim požáru nebo vybuchu;
• použivat v bezprostřední blízkosti potrubí nebo zásobníků, které vedou nebo obsahuji hořlavé nebo vybuchem ohrožujici látky;
• použivat tehyd, kdyz není možno dodržet minimálny vzdálenosti k plochám okolnínich predmětu.

V dlnach nebo jinych mistrnostech, v nichz vznikaj odpadni plyny, pach z oleje a benzinu atd. nebo se pracuje s Rozpoustedly a chemikaliemi, muze dojit k dele trvajicimu obtezovani pachem a pripadne ke znecisteni.

• Prístroi se smí instalovat pouze na svislych stěnách, jež jsou odolné proti teploté nejménye 80°C.

• Pri montázi je nutno dostržet minimálny odstup k plochám vedlejsich objektu.
  Vsechny elektricke prace pri pripojovani a instalaci je nutno provest podle priusuynych platnych naroDNich a regionALnich norem a predpisu a v souladus ustanovenimi priusuNeho elektrorozvodneho zavodu.

• Pristroi se nesmi instalovat bezprostredne pod nastennou zasuvku.

• Pokud se má pristroj pevně pripojit na rozvodnou sit stridavého proudu (prípojnou krabici), musi jej byt možno oddělit od site vsemi poly zařizením s mezerou mezi kontakty velikosti nejměne 3 mm. K tomu lze použít stykačú, vypinačú LS, pojistik atd. Instalace s pevně uložéným prípojovacím vedením není prípustné.
• Je tbreba respektovat udaje na typovem stitku pristroje!

Uvedene napeti musi souhlasit se sitovym napetim na miste instalace pristroje.

• Pri instalaci vytapićicoho pristroje v mistnostech s koupaci vanou a / nebo sprchou je nutno mit na zreteli ochrannou oblast podle prislusné platné normy v souhlasu s udaji, uvedenymi na typovém stitku pristroje.
• Prístroi se musi umistit tak, aby se nemohli spinacich a regulačnich zařizení dotknout osoby, jež se nacházeji v koupaci vaně nebo pod sprchou.
• Vedeni pro pripojeni k elektrické siti smi pri pripadné vyměne nahradit pouze odborník s použitím originálních.

2.3 Montáz

2.3.1 Montáz nasténného držákub

Nastěnný držák se použije rovněž jako šablona pro upevněné, a zajistuje pritom potřebnou vzdálenost od podlavy.

Pro upevněi prístroi se postupuje následujícím zpúsobem:

• I ve strodu orientovanyn nastenny drzak (5) postavte vodorovne na podlahu, a vyznacte na montazni stene otvory, označene pismeny a a d:
• II zvedněte nastěnný držák tak, aby se kryly otvory b v nastěnném držák u práve umistěnémi značkami na montážní stěné:
• oznacte gtyory c a d nastenného drzaku na montázní stene:
• vyvrteje na vsech 4 znackach otvory a upevnete nastenny drzak s pouzitim vhdnych upevnovacich materialu (srouby, hmozdinky) vzy podle druhu steny. Vyrovnani pri pripadnem posunuti upevnovacich otvoru je mozné pomoci vertikalnich podelnych otvoru.

Zavěste konvektor jeho uchytnymi vyřezy v zadni straně pristroje současné na 4 listy nastěnného držáku a pritlačte jej, abyste prístroj aretovali. Potom otočte uzaviraci kolík (6) nastěnného držáku ve směru hodinovych rucicek až k dorazu a tím upevněi zajisté.

Pri demontazi konvektoru se musi po uvolneni uzaviracico koliku pristroj lehce nadzvednout a potom segmout smerem dopredu z drzaku.

2.5 Prédání pristroje

Vysvětlete uživoteli funkce prístroje. Upozorněte jej zvlástě na bezpečnostníPokyny.
Prédeje uživoteli instrukce k používaní a montáži prístroje.

3. Záručni podmíky

Uplatnováni nároku na poskytnuti záruky je moźne pouze v zemi, kde byl priestroj zakoupen. Obratte se prosím na príslušné zastoupení firmy AEG nebo na dovoze.

Montáž, elektroinstalaci, udržbu a první uvedeni do provozu smí povádet pouze kvalifikovany odborník.

Vyrobce neruci za pristroje poskozené vlivem nedodrženiPokynu pro montaž a provoz uvedenych v prišlušnémtážním a provoznim námovodu.

3.1 Ekologie a recyclklace

Zpracovani odpadu ze starych pristroju

Přistroje s tímto označenim nepatri do popelnice a je nutno je odděleně sbirat a likvidovat.

Zpracovani odpadu ze starych pristroju ma odborny a vecny zaklad v mistrne platnych predpisech a zakonech.

Uplatnováni nároku na poskytnuti záruky je moźne pouze v zemi, kde byl priestroj zakoupen. Obratte se prosím na príslušné zastoupení firmy AEG nebo na dovoze.

Montáž, elektroinstalaci, udržbu a první uvedeni do provozu smí provadět pouze kvalifikovany odbornik.

Vyrobce neruci za pristroje poskozené vlivem nedodrženiPokynu pro montaž a provoz uvedenych v prišlušné montázním a provozním námovodu.

3.1 Ekologie a recyclklace

Zpracovani odpadu ze starych pristroju

Přistroje s timto označenim nepatri do popelnice a je nutno je odděleně sbirat a likvidovat.

Zpracovani odpadu ze starych pristroju ma odborny a vecny zaklad v mistrne platnych predpisech a zakonech.
