Značka	Fagor
Model	CFP70AX
Typ produktu	Odsavač par a filtrační digestoř
Použití	Venkovní odvod nebo vnitřní recirkulace
Elektrické napájení	220-240 V, 50/60 Hz (zkontrolujte typový štítek)
Počet rychlostí	4 (včetně zastavení)
Osvětlení	2 halogenové žárovky 12 V - 20 W max, typ G4
Průměr odvodního potrubí	150 mm
Minimální bezpečná vzdálenost (elektrické vaření)	50 cm
Minimální bezpečná vzdálenost (plynové nebo smíšené vaření)	65 cm
Tukový filtr	Kovový, lze mýt v myčce na nádobí, měsíční čištění
Uhlíkový filtr (volitelný)	Vyměňovat každé 4 měsíce (pouze verze s recirkulací)
Údržba	Pravidelné čištění vnější i vnitřní, používejte vlhký hadřík a neutrální čisticí prostředek
Bezpečnostní pokyny	Odpojte před údržbou, neflambujte pod digestoří, nepoužívejte bez mřížky
Náhradní díly k dispozici	Tukové filtry, uhlíkové filtry, halogenové žárovky G4
Odhadovaná šířka	70 cm (podle modelu)

Často kladené otázky - CFP70AX FAGOR

Jak nainstalovat digestoř Fagor CFP70AX ?

Postupujte podle dodaného montážního návodu. Minimální vzdálenost mezi digestoří a varnou deskou musí být 50 cm pro elektrickou a 65 cm pro plynovou. Použijte odvodní potrubí o průměru 150 mm. Pro verzi s recirkulací nainstalujte uhlíkový filtr.

Jak čistit tukový filtr ?

Odpojte digestoř. Vyjměte filtr tahem za pružinovou rukojeť. Čistěte jej jednou měsíčně neagresivním čisticím prostředkem, ručně nebo v myčce na nádobí při nízké teplotě. Mytí v myčce může filtr odbarvit, ale neovlivní jeho výkon.

Kdy vyměnit uhlíkový filtr ?

Uhlíkový filtr je třeba vyměnit maximálně každé 4 měsíce, nebo častěji podle používání. Nelze jej čistit ani regenerovat.

Co dělat, když digestoř nefunguje ?

Zkontrolujte elektrické napájení: není výpadek proudu. Ujistěte se, že je zvolena rychlost. Pokud problém přetrvává, kontaktujte poprodejní servis.

Jak vyměnit žárovky digestoře ?

Odpojte digestoř. Použijte malý plochý šroubovák k odstranění krytu. Vyměňte žárovku za halogenovou 12V - 20W max - G4. Nedotýkejte se žárovky rukama. Zavřete kryt zacvaknutím.

Proč má digestoř nedostatečný výkon ?

Zkontrolujte, zda je zvolena vhodná rychlost, zda je kuchyně dostatečně větraná, zda odvodní potrubí není ucpané a zda uhlíkový filtr není nasycený (verze s recirkulací).

Mohu používat digestoř bez tukového filtru ?

Ne, nikdy nepoužívejte digestoř bez správně nasazené mřížky a tukového filtru. Mohlo by dojít k poškození motoru a hrozí nebezpečí požáru.

Jak používat digestoř v režimu recirkulace ?

Nainstalujte uhlíkový filtr (není součástí dodávky). Páry jsou nasávány, odmaštěny a zbaveny pachů, poté jsou vypouštěny zpět do místnosti horní mřížkou. Odstraňte uhlíkový filtr, pokud přecházíte do režimu odvodu.

Jakou rychlost použít při intenzivním vaření ?

Použijte maximální rychlost (rychlost 4) při velmi vysoké koncentraci par. Zapněte digestoř 5 minut před vařením a nechte ji běžet 15 minut po vaření.

Co dělat v případě požáru pod digestoří ?

Nikdy nepoužívejte vodu. Vypněte elektrické napájení a použijte vhodný hasicí přístroj. Vyhněte se flambování potravin pod digestoří. Smažení musí být pod dohledem.

NÁVOD K OBSLUZE CFP70AX FAGOR

CS Návod na montáž a používání

SK Návod k montáži a užití

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů.

Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem. Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.

Poznámka: detaily označené symbolem „(*)“ jsou volitelné doplňky, dodávané pouze pro některé modely nebo součástky, které je nutné dokoupit.

Výměna žárovek

Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte pracovní rukavice.

Přístroj není určen k používání dětmi nebo osobami se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby mohou s přístrojem zacházet pouze tehdy, když jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.

Děti musí být pod dohledem, aby si s přístrojem nehrály.

Nikdy nepoužívejte kryt bez správně namontované mříže!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem.

Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požáru, je tedy třeba se mu vyhnout v každém případě.

Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.

Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.

Kryt je třeba často čistit jak vnitřně, tak z vnějšku (alespoň jednou za měsíc), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu.

Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů.

Nepoužívejte či nenechávejte digestoř bez řádně nastavených svítidel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.

Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Použití

Digestoř je určena k použití v odsávací verzi s vnějším výfukem nebo ve filtrační verzi s vnitřní cirkulací vzduchu.

Odsávací verze

Páry jsou odváděny ven výfukovou hadicí upevněnou na spojovací přírubě.

Průměr výfukové hadice musí odpovídat průměru spojovacího prstence.

Pozor! Výfuková hadice není součástí dodávky a je třeba ji zakoupit zvlášť.

V horizontální části hadice musí být mírný sklon směrem nahoru (přibližně 10°), aby vzduch mohl být snadněji odváděn ven.

Pokud je digestoř vybavena uhlíkovými filtry, musí být odstraněny.

Připojte digestoř k výfukové hadici se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití hadic s menším průměrem způsobí snížení výkonu a drastické zvýšení hluku. Výrobce za to odmítá jakoukoli odpovědnost.

! Používejte co nejkratší vedení. ! Používejte vedení s co nejmenším počtem ohybů (maximální úhel ohybu: 90°). ! Vyhněte se drastickým změnám průřezu vedení. ! Používejte vedení s co nejhladším vnitřním povrchem.

! Materiál použitý pro vedení musí odpovídat platným normám.

Filtrační verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuků a pachů. Pro použití digestoře v této verzi je nutné instalovat dodatečný filtrační systém s aktivním uhlím.

Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání (není součástí dodávky).

Návod na propojení je uveden spolu s periferní odsávací jednotkou.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na etiketě s vlastnostmi umístěné uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru, je třeba aplikovat dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor: dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů za účelem vyvarovat se jakémukoliv riziku.

Instalace

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

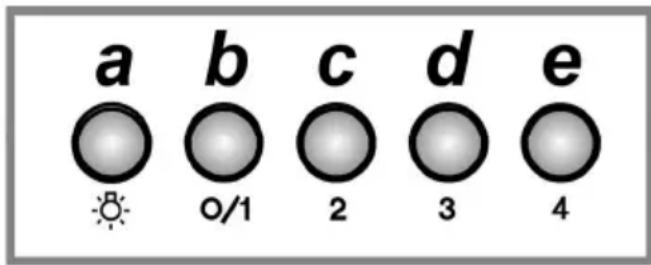

a. spínač osvětlení ON/OFF. b. vypínač OFF/rychlost 1 c. volba rychlosti 2 d. volba rychlosti 3 e. volba rychlosti 4

Špatné fungování

PŘÍZNAKY RESENI
digestoř nefunguje...	Ověřte si zda:nedošlo k přerušení dodávky proudu.byla zvolena rychlost provozu.
Digestoř má nedostatečný výkon...	Ověřte si zda:Zvolená rychlost motor je postačující pro uvolněný objem kouře a par.Kuchyně je dostatečně ovzdušněna, s odpovídajícím přívodem vzduchu.Systém výfukových hadic snižuje účinnost digestoře. Obrat’te se na odborného technika.Filtr s uhlíkem není saturován (digestoř ve verzi recykláže vzduchu)
Digestoř se vypnul během normálního fungování.	Ověřte si zda:nebyla přerušena dodávka proudu.proud nepřerušil jednopólový spínač.

Údržba

Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zástrčku anebo vypněte hlavní spínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám).

Pro čištění je třeba použít látku navlhčenou denaturovaným lihem anebo neutrálními tekutými čisticími prostředky. Nepoužívejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

Tukový filtr

Obr. 10-25

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 24

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Vyjměte tukový filtr.

Přiložte na každou stranu filtr s uhlíkem a zavěste ho na digestoř.

Vložte opět tukové filtry.

Výměna žárovek

Obr. 26

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel, ověřte si, že vychladla.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje.
2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.

1. Uzavřete opět stropní lampu (je upevněna na západku). Jestliže osvětlení nefunguje, dříve než zavoláte servis, si ověřte, zda jste správně nasadili žárovky do uložení.

Použití odvodových trubic a otvorů do stěny s menším průměrem má za následek snížení odsávací výkonnosti a drastické zvýšení hlučnosti.

V této záruce se výrobce zříká veškeré odpovědnosti.

Elektrické připojení

Musí být čištěn jednou za měsíc s nedráždivými čisticími prostředky, ručně nebo v myčce nádobí s nízkou teplotou a s krátkým mycím cyklem.

Přiložit uhlíkový filtr na každou stranu a zavěsit ho na odsávač par.

Položit zpět protitukový filtr.

Výměna žárovek

Obr. 26
