NÁVOD K OBSLUZE Bolero Squad I 2100 Flex CECOTEC

1. Díly a součásti 203
2. Před použitím 203
3. Instalace 204
4. Provoz 207
5. Čištění a údržba 214
6. Řešení problémů 215
7. Technické specifikace 220
8. Recyklace elektrických a elektronických zařízení 220
9. Záruka a technický servis 221
10. Copyright 221

Přečtěte si pozorně následující pokyny před použitím spotřebiče. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

- Doporučuje se, aby instalaci a připojení zařízení provedli autorizovaní odborníci. Výrobce nenese odpovědnost za škody způsobené chybou při instalaci nebo připojení.

- Tento symbol znamená: pozor, horký povrch. Teplota přístupných povrchů může být při provozu spotřebiče vysoká.

- Spotřebič musí být řádně zabudován a instalován do vhodné a schválené kuchyňské linky a pracovní desky.

- Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.

- VAROVÁNÍ: Pokud je povrch prasklý, odpojte spotřebič, abyste zabránili možnosti úrazu elektrickým proudem.

- Spotřebič se během používání zahřívá. Nedotýkejte se topných těles umístěných uvnitř.

- VAROVÁNÍ: spotřebič a jeho přístupné části se mohou během používání zahřát. Nedotýkejte se varných zón. Děti mladší 8 let by se neměly pohybovat v blízkosti, pokud nejsou pod neustálým dohledem.

- Zabraňte kontaktu těla, oděvu nebo jiných předmětů než vhodného kuchyňského nádobí s indukční varnou deskou, dokud její povrch nevychladne.

- Tento spotřebič nečistěte párou.

- Kovové předměty jako nože, vidličky, lžíce a poklice nepokládejte na povrch varné desky, protože by se mohly zahřát.

- Rukojeti kuchyňského nádobí mohou být po použití horké

na dotek. Zkontrolujte, zda rukojeti nevyčnívají nad jinou používanou varnou zónu.

• Po použití zastavte provoz varné desky pomocí jejího ovládacího zařízení, nikoli pomocí detektoru nádoby.
• Tento spotřebič není určen k ovládání pomocí externího časovače nebo samostatného systému dálkového ovládání.
• VAROVÁNÍ: Vaření bez dozoru na mastné nebo zaolejované varné desce může být nebezpečné a může způsobit požár. NIKDY se nepokoušejte uhasit oheň vodou, musíte spotřebič odpojit ze zásuvky a plameny přikrýt například pokličkou nebo hasicí dekou.
• UPOZORNĚNÍ: Proces vaření musí být nepřetržitě kontrolován.
• VAROVÁNÍ: Nebezpečí požáru. Nepokládejte předměty na varnou plochu.
• Nepokládejte těžké předměty na indukční varnou desku.
• Neopírejte se o varnou desku.
• VAROVÁNÍ: Používejte pouze ochranné kryty desek navržené výrobcem kuchyňského spotřebiče nebo označené jako vhodné výrobcem spotřebiče v návodu k použití nebo ochranné kryty desek zabudované do spotřebiče. Použití nevhodných ochranných prostředků může být příčinou nehod.
• Spotřebič nesmí být instalován za ozdobnými dvířky, aby nedošlo k přehřátí.

• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

• Odstraňte všechny štítky a nálepky z keramického skla.

• Žádným způsobem neupravujte spotřebič.
• Indukční varnou desku nelze použít jako podložku nebo pracovní plochu.
• Spotřebič musí být uzemněn v souladu s místními předpisy.
• Nepokládejte spotřebič na myčku nebo sušičku, aby nedošlo k poškození párou.
• Po použití vypněte varné zóny.
• Sledujte vaření velmi mastných nebo olejnatých jídel, abyste předešli požáru.
• Dávejte pozor, abyste se při používání nebo po použití spotřebiče nepopálili.
• Dbejte na to, aby se žádné kabely od pevných nebo mobilních spotřebičů nedotýkaly skla nebo horkého nádobí.
• Magnetické předměty (kreditní karty, diskety, kalkulačky apod.) se nesmí nacházet v blízkosti připojeného spotřebiče.
• Nikdy nezakrývejte spotřebič hadříkem nebo ochrannou fólií, aby nedošlo k přehřátí a požáru.
• Nádobí s opotřebovaným nebo poškozeným dnem může poškodit keramické sklo.
• Písek nebo jiné abrazivní materiály mohou poškodit keramické sklo.
• Nepoužívejte k čištění indukční varné desky abrazivní prostředky nebo přípravky.
• Zabraňte pádu předmětů jakékoli velikosti na sklokeramický panel.
• Nenarážejte nádobím do okrajů varné desky.
• Zajistěte dostatečné větrání zařízení podle tohoto návodu.
• Nepokládejte ani nenechávejte prázdné kuchyňské nádobí na indukční varné desce.
• Cukr, syntetické materiály nebo hliníková fólie nesmí přijít do kontaktu s topnými zónami. Ty mohou způsobit praskliny

nebo jiné změny na sklokeramickém panelu v důsledku chlazení: zapněte spotřebič a okamžitě je vyjměte z varné zóny (dávejte pozor, abyste se nepopálili).

• Nikdy nepokládejte horké nádoby na ovládací panel.
• Pokud je pod vestavným spotřebičem zásuvka, ujistěte se, že prostor mezi obsahem zásuvky a spodní části spotřebiče je dostatečně velký (2 cm). To je nezbytné pro zajištění správné ventilace.
• Nikdy neskladujte hořlavé předměty (např. aerosoly) do zásuvky pod indukční varnou deskou. Zásuvky a jejich obsah musí být žáruvzdorné.
• Před prováděním jakékoli údržby odpojte spotřebič od elektrické sítě. Nedodržení tohoto upozornění může vést k úrazu elektrickým proudem s následkem nehody nebo smrti.
• Opatření v případě poruchy: Pokud zjistíte poruchu, vypněte spotřebič a odpojte napájení.
• Opravu zařízení musí provádět kvalifikovaní odborníci. Nepokoušejte se přístroj opravit sami.
• Vždy se ujistěte, že je kuchyňské nádobí dobře vycentrováno na varné zóně. Dno varné nádoby by mělo pokrývat co největší část varné zóny.
• Magnetické pole spotřebiče může ovlivnit funkci kardiostimulátorů nebo inzulínových pump. Další informace získáte v obchodě, kde jste výrobek zakoupili, nebo se porad'te s lékařem. Tato zařízení musí splňovat požadavky Směrnice 90/385/EHS Rady EU ze dne 20. června 1990 a norem EN 45502-2-1, EN 45502-2-2.
• Nepoužívejte hliníkové nebo syntetické nádoby, aby nedošlo k jejich roztavení vlivem zbytkového tepla varných zón.
• NIKDY se nepokoušejte uhasit oheň vodou, spotřebič vypněte a plamen zakryjte např. poklicí nebo hasicí dekou.
• POUŽITÍ NEKVALITNÍHO KUCHYŇSKÉHO NÁDOBÍ NEBO

INDUKČNÍHO ADAPTÉRU PRO NEMAGNETICKÉ NÁDOBÍ JE PORUŠENÍM ZÁRUKY. SPOLEČNOST CECOTEC NENESE ODPOVĚDNOST ZA ŠKODY ZPŮSOBENÉ NA INDUKČNÍ VARNÉ DESCE A/NEBO JEJÍM BLÍZKÉM OKOLÍ.

1. PIEZAS Y COMPONENTES

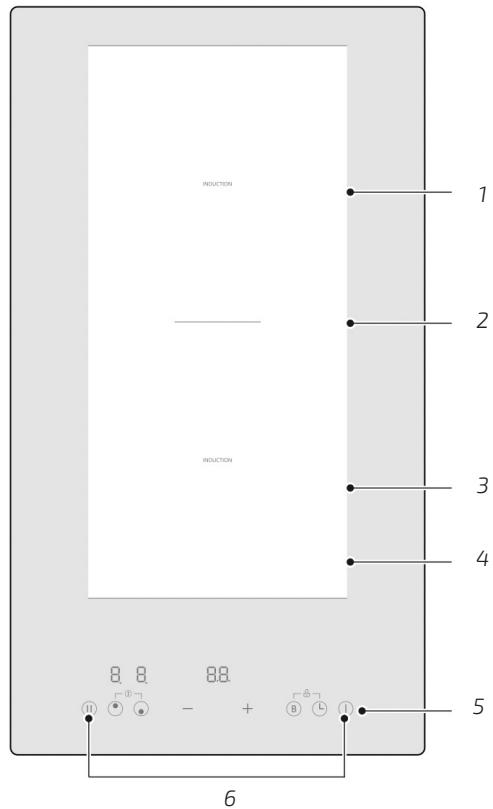

Fig. 1

1. Varná zóna (Maximální výkon 1800/2000 W)
2. Varná zóna (Maximální výkon 3000/3500 W)
3. Varná zóna (Maximální výkon 1800/2000 W)
4. Varná deska
5. Dotyková ikona pro zapnutí/vypnutí (ON/OFF)
6. Ovládací panel

Ovládací panel

Obr. 2

1. Ikona pro ovládání zóny FLEX
2. Ikona zámku
3. Pauza/Start
4. Dotyková ikona pro výběr zadní varné zóny
5. Dotyková ikona pro výběr přední varné zóny
6. Dotykové ikony pro nastavení Výkonu/Doby vaření
7. Dotyková ikona funkce Booster
8. Dotyková ikona časovače
9. Dotyková ikona pro zapnutí/vypnutí (ON/OFF)

POZNÁMKA:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento výrobek má obal určený k ochraně při přepravě. Vyjměte zařízení z krabice a uchovejte originální krabici a další části obalů na bezpečném místě. Předejdete tak poškození výrobku, pokud jej budete muset v budoucnu přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.

3. INSTALACE

• Vyrízněte otvor do pracovní desky v místě, kde má být varná deska namontována, podle rozměrů uvedených v tabulce níže a na obrázku 3.
• Při instalaci a používání musí být kolem otvoru zachován minimální volný prostor 5 cm.
• Ujistěte se, že tlouštka pracovní desky je alespoň 30 mm. Zvolte pracovní desku z tepelně odolného a izolovaného materiálu (dřevo a podobné vláknité nebo hygroskopické materiály by se neměly používat jako materiál pracovní desky, pokud nejsou lakované), aby nedošlo k úrazu elektrickým proudem nebo deformaci způsobené tepelným zářením z varné desky.

Poznámka:

Bezpečnostní vzdálenost mezi stranami varné desky a vnitřními plochami pracovní desky musí být nejméně 3 mm.

Obr. 3

A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
268 (+4 -0)	500 (+4 -0)	50 min	50 min	50 min	50 min	Min 3

Legenda k Obrázku 3:

1.- Těsnění

Poznámka

• Bezpečnostní vzdálenost mezi indukční varnou deskou a digestoří na ní umístěnou musí odpovídat doporučením výrobce digestoře. Pokud nejsou žádné pokyny, musí být dodržena minimální vzdálenost 760 mm. Obr. 4
  Legenda k obrázku 4:
  1.- Stěna
• V každém případě se ujistěte, že je indukční varná deska dobře větraná a že vstup a výstup vzduchu není zablokován. Zkontrolujte, zda je indukční varná deska v bezchybném stavu. Obr. 5

Obr. 5

A (mm)	B (mm)	C (mm)	D	E
760	Min. 50	Min. 20	Vstup vzduchu	Výstup vzduchu 5 mm

Dostatečné větrání

Obr. 6

Pro zabránění náhodnému kontaktu s příliš horkou spodní částí varné desky nebo neočekávanému úrazu elektrickým proudem během používání se doporučuje umístit dřevěnou

desku upevněnou šrouby v minimální vzdálenosti 50 mm od spodní části indukční varné desky. Postupujte podle pokynů na obrázku 6.

Varování

• Kolem vnější strany indukční varné desky jsou větrací otvory. Ujistěte se, že tyto otvory nejsou zablokovány pracovní deskou při osazení varné desky.
• Upozorňujeme, že lepidlo, které spojuje plastový nebo dřevěný materiál s nábytkem, musí odolávat teplotě vyšší než 150 °C, aby se zabránilo odlupování povlaku.
• Zadní stěna a přilehlé a okolní povrchy musí být schopny odolat teplotě 90 °C.

Před instalací desky

• Ujistěte se, že pracovní deska, na kterou má být varná deska instalována, je rovná, odpovídá požadavkům na prostor a je vyrobena z tepelně odolného a izolovaného materiálu.
• Pokud indukční varnou desku instalujete nad troubu, musí být trouba vybavena chladicím ventilátorem.
• Instalace musí splňovat všechny bezpečnostní požadavky a platné předpisy.
• Hlavní elektroinstalace je vybavena vhodným odpojovačem, který umožňuje úplné odpojení od elektrické sítě a který byl instalován a umístěn v souladu s místními elektroinstalačními předpisy.
• Izolační spínač musí být schváleného modelu a musí zajišťovat 3 mm odstup kontaktů na všech pólech (nebo na všech aktivních [fázových] vodičích, pokud místní elektroinstalační předpisy tuto variantu požadavků umožňují).
• V případě pochybností o instalaci se porad'te s místními stavebními úřady a předpisy.
• Na stěny kolem varné desky použijte žáruvzdorné a snadno omyvatelné povrchy (například keramické dlaždice).

Po instalaci desky

• Napájecí kabel nesmí být přístupný přes dvířka skříně nebo spodní zásuvky.
• Zajistěte dostatečný přívod čerstvého vzduchu z vnější strany skříně do základní desky.
• Pokud je deska instalována nad zásuvkou nebo skříňkou, musíte pod základnu rohože nainstalovat tepelnou ochrannou bariéru.
• Uživatel musí mít k izolačnímu spínači snadný přístup.

Držáky a upevňovací šrouby

• Desku je třeba položit na stabilní a hladký povrch (můžete použít obal). Nevyvíjejte sílu na tlačítka vyčnívající z desky.
• Přišroubujte čtyři držáky do spodní části varné desky a poté ji nainstalujte do otvoru v pracovní desce (jak je znázorněno na obrázku 7).
• Upravte polohu držáku podle tloušťky pracovní desky. Obr. 8

Legenda k Obrázku 8:

1. Indukční varná deska
2. Držák
3. Pracovní deska

Varování:

Po instalaci se držáky v žádném případě nesmí dotýkat vnitřních ploch pracovní desky. Obr. 8

Pozor:

• Doporučuje se, aby desku instalovali kvalifikovaní pracovníci nebo technici. Neměli byste instalaci provádět sami.
• Neinstalujte indukční varnou desku přímo nad myčku nádobí, chladničku, mrazničku, pračku nebo sušičku prádla, protože vlhkost může poškodit elektroniku varné desky.
• Indukční varná deska musí být instalována tak, aby bylo zajištěno lepší vyzařování tepla pro dosažení těch nejlepších výsledků.
• Stěna a plocha nad pracovní plochou musí odolávat teplu.
• Pro zabránění jakémukoli poškození a zajištění správného upevnění doporučujeme desku utěsnit pomocí spojovacího těsnění nebo žáruvzdorného lepidla.
• Nepoužívejte parní čistič.

Zapojení indukční varné desky do elektrické sítě

• Indukční varnou desku musí k elektrické síti připojit osoba s příslušnou kvalifikací.
• Před připojením desky k napájecímu zdroji zkontrolujte, zda:
• Domácí elektrická instalace je vhodná pro výkon, který indukční varná deska používá.
• Sítové napětí odpovídá napětí uvedenému na typovém štítku výrobku.
• Napájecí kabel dodávaný s deskou je navržen tak, aby odpovídal konkrétnímu zatížení uvedenému na štítku výrobku.
• Pro zapojení desky do elektrické sítě nepoužívejte adaptéry, redukce ani rozbočovače, protože mohou způsobit přehřátí nebo požár.
• Napájecí kabel se nesmí dotýkat žádných horkých částí a musí být umístěn tak, aby jeho teplota v žádném okamžiku nepřekročila 75 °C.

Varování

• Zkontrolujte s elektrikářem, zda je domácí elektroinstalace vhodná bez nutnosti úprav.
• Veškeré úpravy smí provádět pouze kvalifikovaný elektrikář.

• Napájení musí být připojeno v souladu s příslušnou normou. Způsob připojení je znázorněn na obrázku 9.
  Legenda k obrázku 9:
  1.- Uzemňovací vodič (zelenožlutý).
  2.- Neutrální vodič (modrý).
  3.- Fázový vodič (hnědý nebo černý).

• Pokud je kabel indukční varné desky poškozen, musí být vyměněn společností Cecotec, prodejcem nebo podobně kvalifikovanou osobou, aby se zabránilo nebezpečí.

• Pokud je spotřebič připojen přímo k elektrické síti, musí být instalován jednopólový proudový chránič s minimální vzdáleností kontaktů 3 mm.
• Osoba odpovědná za instalaci musí zajistit, aby bylo provedeno správné elektrické připojení a aby odpovídalo bezpečnostním předpisům.
• Kabel neohýbejte ani nepřiskřipujte.
• Pravidelně kontrolujte, zda kabel není poškozený.
• Žlutozelený vodič napájecího kabelu musí být uzemněn na napájecích svorkách a na spotřebiči.
• Společnost Cecotec nenese odpovědnost za nehody způsobené používáním neuzemněného nebo nesprávně uzemněného spotřebiče.
• Pokud je spotřebič vybaven zásuvkou, musí být instalován tak, aby byla zásuvka přístupná.

Upozornění:

Spodní plocha a napájecí kabel indukční varné desky nesmí být po instalaci přístupné.

4. PROVOZ

Dotykové ikony

• Ikony reagují na dotyk, także není třeba vyvíjet žádný tlak.
• Používejte bříško prstu, nikoli špičku. Obr. 10
• Pokaždé, když varná deska rozpozná váš prst, ozve se pípnutí.
• Ujistěte se, že jsou dotykové ikony vždy čisté, suché a že je nezakrývají žádné předměty (např. nádobí nebo utěrky). I tenká vrstva vody může bránit fungování dotykových ikon.

Výběr správného varného nádobí

• Používejte pouze nádobí s dnem vhodným pro indukční varné desky.

• Na obalu nebo na dně nádobí hledejte symbol indukce.
  Můžete zkontrolovat, zda je vaše nádobí vhodné, pomocí zkoušky s magnetem. Přesuňte magnet směrem ke dnu varného nádobí (Obr. 11). Pokud ho nádobí přitahuje, znamená to, že je vhodné pro indukční varnou desku. Pokud nemáte magnet:

• Do varného nádobí, které chcete otestovat, nalijte trochu vody.

• Pokud U na displeji nebliká a voda se ohřívá, je nádobí vhodné.
  Nádobí vyrobené z následujících materiálů není vhodné: čistá nerezová ocel, hliník nebo měd bez magnetického základu, sklo, dřevo, porcelán, keramika a kamenina.

• Nepoužívejte nádobí se zubatými hranami nebo zakřiveným dnem. Obr. 12

• Ujistěte se, že je dno nádobí hladké, rovně přiléhá ke sklu a je stejně velké jako varná zóna.

Používejte varné nádobí o průměru rovnajícím se průměru vybrané varné zóny. Použití o něco širšího nádobí zvýší účinnost spotřebované energie. Použití menšího nádobí ovlivní účinnost. Nádobí vždy umístěte do středu varné zóny. Obr. 13

• Varné nádobí z indukční desky vždy zvedejte, neposouvejte ho, protože by mohlo poškrábat sklo. Obr. 12
• Varné zóny se do určité míry automaticky přizpůsobují průměru nádobí. Nicméně dno nádoby musí mít minimální průměr odpovídající příslušné varné zóně. Pro využití výkonu vaší indukční varné desky na maximum umístěte nádobí do středu varné zóny.

Varné zóny	Průměr dna varného nádobí
	Minimální (mm)	Maximální (mm)
180 mm	140	180
180 mm	140	180

Zahájení vaření

Obr. 15

1. Stiskněte a podržte tlačítko pro zapnutí/vypnutí přibližně po dobu 1 sekundy. Po její zapnutí, varná deska vydá zvukový signál a všechny indikátory zobrazí „-“ nebo „- -“, což znamená, že indukční varná deska vstoupila do pohotovostního režimu.
2. Položte vhodné varné nádobí na varnou zónu, kterou chcete použít. Ujistěte se, že dno nádobí a povrch varné zóny jsou čisté a suché.
3. Po stisknutí tlačítka pro výběr varné zóny začne blikat indikátor vedle tlačítka.
4. Nastavte úroveň výkonu stisknutím tlačítek + a/anebo -
5. Pokud do 1 minuty nezvolíte výkon, varná deska se automaticky vypne. Budete ji muset znovu zapnout a vrátit ke kroku 1.
6. Během vaření můžete kdykoli změnit výkon.

Pokud na displeji bliká > - a nastavení výkonu strídavě

To může znamenat:

• Neumístili jste nádobí jste do správné varné zóny.
• Nádobí, které používáte, není vhodné pro indukční varnou desku.
• Varné nádobí je příliš malé nebo není správně umístěno ve střede varné zóny.

Pokud do varné zóny neumístíte vhodné varné nádobí, nedojde k ohřevu.

Displej se automaticky vypne po 2 minutách, pokud není položeno žádné nádobí.

Dokončení vaření

Obr. 16

1. Stiskněte tlačítko pro výběr varné zóny, kterou chcete vypnout.
2. Vypněte varnou zónu stisknutím tlačítka -, dokud se nezobrazí hodnota „0“, nebo

současným stisknutím tlačítek + a -. Zkontrolujte, zda se na displeji zobrazuje „0“.

1. Zcela vypněte varnou desku stisknutím tlačítka pro zapnutí/vypnutí.

Pozor na horké povrchy

Obr. 17

Na varné zóně, která je po použití horká na dotek, se zobrazí symbol H. H zmizí, jakmile povrch vychladne a dosáhne bezpečné teploty. Také můžete použít varnou desku jako funkci úspory energie, pokud chcete ohřívat více nádobí.

Zóna FLEX

• Tuto zónu lze použít jako jednu zónu (a) nebo jako dvě různé zóny (b) v závislosti na požadavcích na vaření v daném okamžiku.
• Zóna Flex se skladá ze dvou nezávislých indukčních cívek, které lze ovládat samostatně.

a. Jako jedna zóna:

1. Pro aktivaci zóny Flex jako jedné velké zóny stiskněte obě dotykové ikony varné zóny současně, jak je znázorněno na obrázku 18.
2. Doporučuje se používat nádobí s kruhovým dnem 250 nebo 280 mm nebo obdélníkové či oválné nádobí o velikosti vhodné pro varnou zónu. Obrázek 19.

Nedoporučujeme používat jiný typ varného nádobí, protože to může ovlivnit ohřev zařízení.

b. Pro použití zóny Flex jako dvou různých zón máte dvě možnosti.

1. Položte varné nádobí na přední nebo zadní varní zónu Flex (Obrázek 20).
2. Položte dvě varné nádoby na varnou zónu Flex (Obrázek 21).

Důležité:

Ujistěte se, že průměr nádobí je větší než 14 cm.

Uzamčení dotykových ikon

• Můžete uzamknout dotykové ikony, abyste zabránili jejich neúmyslnému použití (např. náhodnému zapnutí varných zón dětmi).
• Když aktivujete zámek, všechny ikony budou deaktivovány kromě ikony pro zapnutí/vypnutí (ON/OFF), takže varnou desku můžete v případě nouze vypnout ikonou pro zapnutí/vypnutí, ale při opětovném zapnutí varné desky budete muset odemknout všechny ikony.

Pro uzamčení dotykových ikon

Současně stiskněte dotykovou ikonu „Časovače“ a dotykovou ikonu funkce „Booster“, indikátor časovače zobrazí „Lo“.

Pro uzamčení dotykových ikon

Stiskněte a podržte dotykovou ikonu „Časovače“ a dotykovou ikonu funkce „Booster“ pro odemknutí.

Časovač

- Časovač můžete nastavit dvěma různými způsoby:

1.- Lze ho použít jako minutku. V tomto případě se po skončení časovače nevypne žádná varná zóna.
2.- Můžete ho naprogramovat tak, aby se po uplynutí naprogramovaného času vypnula jedna nebo více varných zón. Maximální doba je 99 minut.

Používání časovače jako minutky

Obr. 18

1. Zkontrolujte, zda je varná deska zapnutá.
2. Stiskněte ikonu časovače, indikátor časovače začne blikat a na displeji časovače se zobrazí „10“. Obrázek 22
3. Čas nastavíte stisknutím ikon - nebo + časovače. Obrázek 23
4. Současně stiskněte ikony - a + pro zrušení časovače a na displeji se zobrazí „00“. Obrázek 24
5. Po potvrzení času se okamžitě spustí odpočítávání. Na displeji se zobrazí zbývající čas a indikátor časovače bude 5 sekund blikat.

Pokud stiskněte dotykovou ikonu časovače, zatímco indikátor časovače bliká, okamžitě přestane blikat. Obrázek 25

1. Po skončení odpočítávání zazní 30 sekundový zvukový signál a na displeji se zobrazí čas „--“. Obrázek 26

Poznámka

Časovač můžete použít, i když jste nezvolili žádnou varnou zónu.

Rady

• Jedním stisknutím ikony - nebo + na časovači zvýšíte nebo snížíte čas v 1 minutových intervalech.
• Stisknutím a podržením dotykových ikon - nebo + na časovači prodlužujete nebo zkracujete čas v desetiminutových intervalech.

Nastavení časovače pro vypnutí jedné nebo více varných zón

1. Stiskněte dotykovou ikonu pro výběr varné zóny, pro kterou chcete nastavit časovač. Obrázek 27
2. Stiskněte dotykovou ikonu časovače, indikátor časovače začne blikat a na displeji časovače se zobrazí „10“. Obrázek 28
3. Nastavte čas stisknutím dotykových ikon - nebo + časovače. Obrázek 29
4. Současně stiskněte dotykové ikony - a + pro zrušení časovače a na displeji se zobrazí „00“. Obrázek 30
5. Po potvrzení času se okamžitě spustí odpočítávání. Na displeji se zobrazí zbývající čas a indikátor časovače bude 5 sekund blikat.

Pokud stiskněte dotykovou ikonu časovače, zatímco indikátor bliká, okamžitě přestane blikat.

Poznámka: Červená tečka vedle indikátoru úrovně výkonu se rozsvítí, což znamená, že bola vybrána varná zóna. Obrázek 31

1. Po skončení odpočítávání se příslušná varná zóna automaticky vypne. Obrázek 32

Upozornění:

Druhá varná zóna zůstane v provozu, pokud jste ji předtím zapnuli.

Funkce „Booster“

Funkce „Booster“ umožňuje zvýšení výkonu zvolené varné zóny. Je užitečná například k rychlému přivedení velkého množství vody k bodu varu.

Aktivace funkce „Booster“:

• Stiskněte dotykovou ikonu pro výběr požadované varné zóny a zvolte úroveň výkonu. Obrázek 33
• Stiskněte dotykovou ikonu „Booster“ »». Ujistěte se, že se na displeji zobrazuje „P“.

Deaktivace funkce „Booster“:

• Stiskněte dotykovou ikonu pro výběr varné zóny, kterou chcete deaktivovat.
• Deaktivujte funkci stisknutím dotykové ikony „Booster“ »». Ujistěte se, že se na displeji zobrazuje „0“.
• Funkce „Booster“ může fungovat na jakékoli varné zóně.
• Funkce „Booster“ se automaticky deaktivuje po 5 minutách, varná zóna se vrátí do původního nastavení.
• Pokud jsme například zvolili úroveň výkonu 9, po 5 minutách se vrátí na tuto zvolenou úroveň výkonu.

Funkce Pauza

• Můžete pozastavit proces vaření místo vypnutí zařízení.
• Stisknutím dotykové ikony „Pauza/Start“ všechny dotykové ikony se deaktivují, kromě dotykové ikony pro zapnutí/vypnutí (ON/OFF).
• Pro zastavení vaření, stiskněte dotykovou ikonu „Pauza/Start“ ⚠l. Na displeji se zobrazí „Il“.
• Pro zahájení vaření, ji stiskněte znovu. Budou zachovány stejné parametry jako byli zvoleny.

Automatické vypnutí

Dalším bezpečnostním systémem indukční varné desky je automatické vypnutí. Tato funkce se aktivuje, když varná zóna zůstane zapnutá beze změny nastavení. Výchozí časy automatického vypnutí jsou uvedeny v následující tabulce:

Úroveň výkonu	1	2	3	4	5	6	7	8	9
Výchozí doba provozu (v hodinách)	8	8	8	4	4	4	2	2	2

Po vyjmutí nádobí se indukční varná deska okamžitě přestane zahřívat a po 2 minutách se automaticky vypne.

Varování:

Osoby s kardiostimulátorem by se měli před používáním této indukční varné desky poradit se svým lékařem.

Tipy na vaření

• Bud'te opatrní při smažení, protože olej a tuk se velmi rychle zahřívají. Při extrémně vysokých teplotách se může olej a mazivo samovolně vznítit, což představuje vážné nebezpečí požáru.
• Když se jídlo začne vařit, snižte výkon.
• Použití poklice zkrátí dobu vaření a ušetří energii díky zadržování tepla.
• Snižte množství tekutiny nebo tuku pro zkrácení doby vaření.
• Začněte vařit na vysokém stupni a snižte ho, jak se jídlo zahřívá.

Detekce malých předmětů

Pokud na varnou desku umístíte nádobí nesprávné velikosti nebo nevhodné pro indukci (například hliník) nebo jiný malý předmět (například nůž, vidličku, klíč), indukční varná deska se automaticky přepne do pohotovostního režimu za 1 minutu.

Nastavení úrovně výkonu

Následující nastavení jsou pouze orientační. Přesné nastavení závisí na několika faktorech, například na nádobí, množství potravin, jejich vlhkosti atd. Vyzkoušejte indukční varnou desku a najděte nastavení, které vám bude nejlépe vyhovovat.

Nastavení teploty	Vhodný pro
1–2	- lehký ohřev malého množství potravin- rozpouštění čokolády, másla a potravin, které se rychle připalují- vaření na pomalém ohni- postupné zahřívání
3–4	- ohřívání- rychlé vaření- vaření rýže

5-6	- palačinky/lívance
7-8	- smažení- vaření těstovin
9	- smažení při vyšší teplotě- vařit na grilu- přivedení polévky k varu- vaření vody

Vaření steaků z masa:

• Pro přípravu šťavnatých a chutných filetů:
• Před vařením nechte maso asi 20 minut odstát při pokojové teplotě.
• Rozehřejte pánev.
• Filet potřete z obou stran olejem. Do rozpálené pánve kápněte malé množství oleje a vložte maso.
• Otočte filet během opékání pouze jednou. Přesná doba přípravy závisí na tlouštce filetu. Doba opékání se může pohybovat od 2 do 8 minut na každou stranu. Zatlačte na filet, abyste zjistili stupeň propečení; čím je filet pevnější, tím je propečenější.
• Nechte filet před podáváním několik minut odpočívat na teplém talíři, aby odpočinul a změkl.

Restování:

• Vyberte si kompatibilní pánev wok s plochým dnem nebo velkou pánev.
• Připravte si všechny ingredience. Rychle restujte. Pokud vaříte velké množství,
• uvařte jídlo ve menších dávkách.
• Krátce rozehřejte pánev a přidejte dvě lžíce oleje.
• Nejprve uvařte maso, odložte ho stranou a udržujte ho v teple.
• Orestujte zeleninu. Když jsou horké, ale stále křupavé, snižte výkon.
• Vratte maso zpět na pánev a prídejte omáčku podle vlastního výběru.
• Ingredience jemně promíchejte, aby se prohřály.

• Okamžitě podávejte.

• ČIŠTĚNÍ A ÚDRŽBA

Nečistoty	Čištění	Důležité
Běžné nečistoty na skle (otisky prstů, stopy, skvrny od jídla atd.)	1. Odpojte indukční varnou desku od napájení.2. Naneste čistič na pracovní desku, dokud je sklo ještě teplé (ale ne horké).3. Opláchněte a osušte ji čistým hadříkem nebo papírovou utěrkou.4. Pokud chcete indukční varnou desku dále používat, znovu ji připojte k elektrické síti.	Pokud indukční varnou desku odpojíte od elektrické sítě, nezobrazí se indikátor „horký povrch“, ale varná zóna bude stále horká. Dbejte zvýšené opatrnosti. Silné drátěnky, některé nylonové drátěnky a silné/abrazivní čisticí prostředky mohou sklo poškrábat. Vždy si přečtěte etiketu a zkontrolujte, zda je váš čisticí prostředek nebo drátěnka vhodná.Nikdy nenechávejte na indukční varné desce zbytky po čištění: sklo by se mohlo zabarvit.
Rozliti cukru a jiných horkých roztavených potravin na sklo	Ihned je odstraňte stěrkou nebo škrabkou vhodnou pro indukční varné desky, ale dávejte pozor na horké povrchy varné zóny:1. Odpojte indukční varnou desku od napájení.2. Podržte nádobí pod úhlem 30° a seškrábněte nečistoty nebo skvrny na chladnou plochu indukční varné desky.3. Případné nečistoty nebo rozlité tekutiny otřete hadříkem nebo papírovou utěrkou.4. Postupujte podle kroků 2 až 4 v části „Běžné znečištění skla“.	Co nejdříve odstraňte skvrny od rozpuštěných a slazených potravin nebo rozlité tekutiny. Pokud je necháte na skle vychladnout, mohou být obtížně odstranitelné nebo mohou dokonce trvale poškodit povrch skla.

Nečistoty na dotykových ovládacích prvcích

1. Odpojte indukční varnou desku od napájení.2. Absorbujte nečistoty.3. Očistěte oblast dotykového ovládání čistou vlhkou houbou nebo hadříkem.4. Zcela osušte plochu kuchyňským papírem.5. Pokud chcete indukční varnou desku dále používat, znovu ji připojte kelektrické síti.

Je možné, že indukční varná deska zapípá a vypne se a že dotykové ovládací prvky nebudou fungovat, pokud je na nich kapalina.Před opětovným zapnutím indukční varné desky nezapomeňte osušit dotykovou plochu.

1. ŘEŠENÍ PROBLÉMŮ

Problém	Možné příčiny	Možná řešení
Indukční varná deska se nezapíná.	Bez napájení	Zkontrolujte, zda je varná deska připojena k elektrické síti a zda je zapnutá.Zkontrolujte, zda nedošlo k výpadku proudu. Pokud po těchto kontrolách problém přetrvává, obraťte se na Oficiální technickou asistenční službu společnosti Cecotec.
Dotykové ikony nereagují nebo LED displej nefunguje normálně.	Ikony jsou uzamčeny.	Odblokujte ikony. Viz část Uzamčení dotykových ikon.
	Displej je poškozen.	Vyměňte desku displeje.
LED indikátor se při zapnutí přístroje nerozsvítí.	Není zde elektřina.	Zkontrolujte, zda je zástrčka bezpečně upevněna v zásuvce a zda zásuvka funguje.
	Deska pomocného napájení a deska připojená k displeji nefungují.	Zkontrolujte zapojení.
	Deska pomocného napájení je poškozena.	Vyměňte desku pomocného zdroje napájení.
	Displej je poškozen.	Vyměňte desku displeje.
Indikátor výkonu vaření se rozsvítí, ale ohřev se nespouští.	Vysoká teplota varné desky.	Okolní teplota může být příliš vysoká. Vstup nebo výstup vzduchu může být zablokován.
	Ventilátor je poškozen.	Zkontrolujte, zda ventilátor pracuje normálně. Pokud ne, vyměňte ventilátor.
	Deska napájecího zdroje je poškozená.	Vyměňte napájecí desku.
Je obtížné používat dotykové ovládání.	Na tlačítkách může být mírný povlak vody nebo je možné, že tlačítka mačkáte špičkou prstu.	Ujistěte se, že je dotyková plocha suchá, a při stisknutí tlačítek používejte konečky prstů.
Sklo je poškrábané.	Kuchyňské náčiní s drsnými hranami. Používání nevhodných a abrazivních drátěnek nebo čisticích prostředků.	Používejte nádobí s rovným a hladkým dnem. Viz část „Výběr vhodného varného nádobí“ a část „Čištění a údržba“.
Některé kuchyňské náčiní vydává praskání nebo prskání.	To může být způsobeno složením nádobí (vrstvy různých kovů, které různě vibrují).	To je u kuchyňského náčiní normální a neznamená to závadu.

Indukční varná deska vydává mírný bzučivý zvuk když se používá při vysoké teplotě.	To je podmíněno technologií indukčního vaření.	Je to normální, ale se snížením výkonu by se měl hluk snížit nebo zcela zmizet.
Hluk ventilátoru z indukční varné desky.	Aktivoval se chladicí ventilátor zabudovaný v indukční varné desce, aby se zabránilo přehřátí elektronických součástí. Může fungovat i po vypnutí indukční varné desky.	To je normální a nemělo by to být důvodem k obavám. Neodpojujte desku od zdroje napájení, pokud je ventilátor v provozu.
Motor ventilátoru vydává neobvyklé zvuky.	Ventilátor motoru je poškozený.	Vyměňte ventilátor.
Varné nádobí se neohřívá a nezobrazují se na displeji.	Indukční varná deska nedetekuje nádobí, protože není vhodné pro indukční vaření. Indukční varná deska nedetekuje nádobí, protože je příliš malé pro varnou zónu nebo na ní není dobře vycentrované.	Používejte pouze nádobí určené pro indukční varnou desku. Viz část “Výběr vhodného varného nádobí”. Vycentrujte nádobí a dbejte na to, aby jeho dno odpovídalo velikosti varné zóny.
Při pokusu o ohřev dvou zón se na displeji zobrazí „u“.	Napájecí deska a deska připojená k displeji nefungují.	Zkontrolujte zapojení.
	Zobrazovací deska komunikační jednotky je poškozená.	Vyměňte desku displeje.
	Hlavní deska je poškozená.	Vyměňte napájecí desku.
Během provozu se ohřev náhle zastaví a na displeji bliká „u“.	Kuchyňské náčiní není vhodné.	Používejte vhodné kuchyňské náčiní.
	Průměr nádobí je velmi malý.
	Deska se přehřála.	Jednotka se přehřála. Počkejte, až se teplota desky vrátí do normálu.Stiskněte tlačítko zapnutí/ vypnutí pro restartování výrobku.
	Detekční obvod nádobí je poškozený	Vyměňte napájecí desku.
Indukční varná deska nebo varná zóna se neočekávaně vypnula, ozve se zvukový signál a zobrazí se chybový kód (obvykle se střídá s jednou nebo dvěma číslicemi na displeji časovače vaření).	Technická porucha.	Zapište si písmena a čísla chyby, odpojte indukční varnou desku od elektrické sítě a kontaktujte oficiální zákaznický servis společnosti Cecotec.

Poznámka:
- Tyto pokyny jsou určeny kvalifikovaným technikům, nepokoušejte se je provádět, pokud nemáte potřebné vzdělání a znalosti, protože jakékoli poškození způsobené nesprávnou opravou vede ke ztrátě záruky.
- Nepokoušejte se přístroj rozebírat sami, abyste předešli nebezpečí a poškození indukční varné desky.

Chybové kódy a možná řešení

Indukční varná deska je vybavena autodiagnostickou funkcí. Díky této funkci může technik zkontrolovat funkci různých součástí, aniž by musel indukční varnou desku sejmout z pracovní plochy.

Kód chyby	Problém	Možná řešení
E1	Porucha snímače desky (přerušený obvod).	Obratte se na Technickou asistenční službu společnosti Cecotec.
E2	Porucha snímače desky (zkrat).
E7	Porucha snímače keramického skla.
C1	Zvýšená teplota čidla desky	Počkejte, až se senzor vrátí na svou normální provozní teplotu.Stiskněte tlačítko zapnutí/vypnutí.
E3	Porucha snímače teploty tranzistoru IGBT (přerušený obvod).	Obratte se na Technickou asistenční službu společnosti Cecotec.
E4	Porucha snímače teploty tranzistoru IGBT (zkrat).
C2	Vysoká teplota tranzistoru IGBT	Počkejte, až se tranzistor IGBT vrátí na svou normální provozní teplotu.Stiskněte tlačítko zapnutí/vypnutí.Pokud incident přetrvává, kontaktujte technickou asistenční službu Cecotec.
EL	Napájecí napětí nižší než jmenovité napětí.	Zkontrolujte elektrické přívodní vedení.
EH	Napájecí napětí vyšší než jmenovité napětí.
EU	Porucha snímače odmrazování mrazicího prostoru	Obratte se na Technickou asistenční službu společnosti Cecotec.

Poznámka

Tyto pokyny jsou určeny kvalifikovaným technikům, nepokoušejte se je provádět, pokud nemáte potřebné vzdělání a znalosti, protože jakékoli poškození způsobené nesprávnou opravou vede ke ztrátě záruky.

7. TECHNICKÉ SPECIFIKACE

Referenční číslo výrobku: 00257

Výrobek: Indukční varná deska Bolero Squad I 2100 Flex

Varné zóny: 2 zóny (nebo jedna zóna Flex)

Napájecí napětí: 220-240 V\~, 50/60 Hz

Instalované elektrické napájení: 3500 W

Rozměry výrobku: 288x520x59 mm

Rozměry vestavby: 268x500 mm

Velikost varné zóny: 180x385 mm

Spotřeba energie na varnou zónu nebo plochu přepočtená na kg (EC _{electric\ cooking} ): Plocha 191,1 Wh/Kg

Spotřeba energie indukční varné desky přepočtená na kg (EC _hob ): 191,1 Wh/Kg

Varné zóny (oblasti)	Průměr varného nádobí (mm)	Množství vody m cw (g)	Spotřeba energie při zkoušce Ecw (Wh)	Spotřeba energie při zkoušce na kg vody (Wh/Kg)
Přední	150	1030	198,1	192,3
Střední	270	3420	645,8	188,8
Zadní	180	1500	288,1	192,1

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality výrobku.

Vyrobeno v Číně | Navrženo ve Španělsku

8. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli články/baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Pro podrobnější informace o nejvhodnějším způsobu likvidace elektrických a elektronických zařízení a/nebo příslušných baterií by se spotřebitelé měli obrátit na místní úřady.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

9. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obratte se na Oficiální technickou asistenční službu společnosti Cecotec na telefonním čísle [phone].

10. COPYRIGHT

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, přenášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

Fig./Img./Abb./Afb./Rys.1

Fig./Img./Abb./Afb./Rys. 2

Fig./Img./Abb./Afb./Rys. 3
