Typ produktu	Vysavač s nádobou bez sáčku
Značka	Philips
Model	3000 Series XW3193
Rozměry (D x Š x V)	40 x 28 x 22 cm
Hmotnost	4,5 kg
Napájení	Síť, 220-240 V, 50-60 Hz
Maximální výkon	750 W
Objem nádoby	1,5 l
Typ filtrace	Prací HEPA filtr
Hladina hluku	78 dB(A)
Akční rádius	8 m
Hlavní funkce	Vysávání podlah a koberců, hubice na nábytek, kartáč na parkety
Údržba a čištění	Nádoba a filtr omyvatelné vodou
Bezpečnost	Automatické vypnutí při přehřátí
Náhradní díly a opravitelnost	Náhradní filtr, hubice, kartáč k dispozici
Obecné informace	Záruka 2 roky, index opravitelnosti 8/10

Často kladené otázky - 3000 Series XW3193 PHILIPS

Jak vyprázdnit nádobu vysavače?

Pro vyprázdnění nádoby stiskněte tlačítko odjištění na horní části přístroje, vyjměte nádobu a vysypte obsah do odpadkového koše. Nádobu můžete v případě potřeby vypláchnout čistou vodou.

Jak často mám čistit filtr?

Doporučuje se čistit filtr každé dva měsíce nebo když se rozsvítí kontrolka čištění filtru. Pro čištění vyjměte filtr, jemně poklepejte, abyste odstranili prach, poté jej opláchněte studenou vodou a nechte zcela uschnout po dobu 24 hodin před opětovným vložením.

Mohu vysavač používat na parkety?

Ano, vysavač je vhodný na parkety. Používejte přiložený kartáč na parkety nebo nastavte hlavní kartáč do polohy pro parkety, abyste předešli poškrábání.

Co dělat, když vysavač ztrácí sání?

Nejprve zkontrolujte, zda nádoba není plná a zda filtr není ucpaný. V případě potřeby filtr vyčistěte. Zkontrolujte také hadici a sací trubici, zda nejsou ucpané.

Jak vyměnit HEPA filtr?

Otevřete přihrádku filtru, vyjměte starý filtr a vložte nový. Ujistěte se, že filtr správně zapadl. Filtr vyměňujte každých 6 až 12 měsíců v závislosti na používání.

Vysavač páchne spáleninou, co dělat?

Okamžitě vypněte vysavač a odpojte jej ze zásuvky. Zkontrolujte, zda není filtr velmi znečištěný nebo zda nebyl nasát nějaký předmět (například kus látky). Vyčistěte filtr a odstraňte všechny překážky. Pokud zápach přetrvává, kontaktujte zákaznický servis.

Jaké příslušenství je součástí vysavače?

Vysavač je dodáván s hubicí na nábytek, kartáčem na parkety, hubicí na lišty a hadicí. Úplný seznam naleznete v návodu.

Mohu používat vysavač bez filtru?

Ne, nikdy nepoužívejte vysavač bez filtru. Mohlo by dojít k poškození motoru a snížení kvality vzduchu. Filtr vždy vyměňujte za vhodný typ.

Jak navinout napájecí kabel?

Stiskněte pedál pro navíjení umístěný na zadní straně vysavače. Kabel veďte rukou, aby se nezamotal.

Kde najdu náhradní díly pro tento model?

Náhradní díly jsou k dispozici na webových stránkách Philips nebo u autorizovaných prodejců. K identifikaci kompatibilních dílů použijte číslo modelu XW3193.

NÁVOD K OBSLUZE 3000 Series XW3193 PHILIPS

Před prvním použitím 24

Příprava k použití 24

Naplnění nádržky na vodu 24

Počáteční nastavení a připojení 25

Používání přístroje s hubicí 3 v 1 (9 cm) 27

Používání přístroje se širokou hubicí (15 cm) 28

Údržba po každém čištění 30

Vyčištění hadice 30

Vyčištění nádržky na špinavou vodu 30

Uložení napájecího kabelu, hadice a hubice 32

Pravidelná údržba 33

Čištění nádržky na vodu čistou vodou s přídavkem čisticího prostředku (každý měsíc) 33

Vyčištění místa připojení nádržky na špinavou vodu (každé tři měsíce) 34

Vyčištění hubic (každý měsíc nebo podle potřeby) 35

Výměna 37

Signalizace pro uživatele a jejich význam 37

Odstraňování problémů 38

Suché čištění 38

Úvod

Děkujeme za zakoupení tohoto výrobku. Zaregistrujte svůj výrobek na www.philips.com/welcome, abyste plně využili veškerou podporu, kterou poskytujeme.

Všeobecný popis

1 Široká hubice (pouze XW3193)

2 Hubice 3 v 1

3 Víčko hubice 3 v 1

4 Hadice

5 napájecí kabel

6 250 ml čisticího prostředku XV1732

8 Uvolňovací tlačítko napájecího kabelu

9 Nádržka na špinavou vodu

10 Víčko nádržky na špinavou vodu

11 LED displej

a vypínač

b Indikátor naplnění DWT

12 Nádržka na čistou vodu

Před prvním použitím

1 Připojte hubici k hadici.

Příprava k použití

Naplnění nádržky na vodu

1 Zvedněte rukojeť nádržky na čistou vodu.

2 Vytáhněte nádržku na čistou vodu z přístroje a vyjměte ji.

3 Vytáhněte víčko nádržky na vodu a zpřístupněte její otvor.

4 Podle potřeby čištění naplňte vodu z vodovodu po rysku MAX. Přidejte čisticí prostředek Philips Odstraňovač skvrn: 40 ml (2 dávkovací uzávěry) na čerstvé skvrny nebo 60 ml (3 dávkovací uzávěry) na zaschlé / barevné skvrny.

Upozornění: Voda z vodovodu, která se nalévá do nádržky na čistou vodu, nesmí být teplejší než 50 °C.

Upozornění: Společnost Philips testovala tento přístroj pouze s odstraňovačem skvrn Philips XV1732. Jiné čisticí prostředky mohou vést k nadměrnému pěnění, které snižuje výkon a může způsobit poruchu přístroje.

5 Uzavřete víčko nádržky na čistou vodu.

6 Vložte nádržku na čistou vodu zpět do přístroje. Nádržku řádně zatlačte, aby se zajistila na svém místě.

Počáteční nastavení a připojení

1 Uvolněte hadici z držáku hadice.

2 Hadici úplně rozmotejte. Nasaďte požadovanou hubici na konec hadice tak, aby se zajistila na svém místě.

3 Stisknutím tlačítka na držáku kabelu kabel uvolněte. Odmotejte napájecí kabel z držáku.

4 Otočte otočný navíjecí háček ve směru naznačeném šipkami.

5 Odmotejte napájecí kabel z držáku.

6 Zapojte přístroj do sítě.

Používání přístroje s hubicí 3 v 1 (9 cm)

Hubice 3 v 1 odstraňuje skvrny z velkého počtu měkkých povrchů.

1 Zapněte přístroj stisknutím ikony napájení na LED displeji.

2 Odstraňte víčko hubice 3 v 1 vytažením spodní strany (1) dopředu (2).

3 Tip: Nejprve vyzkoušejte na nenápadném místě, abyste zjistili, jak čisticí prostředek reaguje s povrchem.

4 Hubici přidržujte přibližně 5 cm nad povrchem, který chcete vyčistit. Stisknutím tlačítka rozprašovače aplikujte odstraňovač skvrn na povrch.

5 Proud vody zastavíte uvolněním tlačítka rozprašovače.

Tip: Účinnost čištění značně flekatých nebo silně znečištěných ploch zvýšíte, pokud před zahájením čištění (krok 6) počkáte 3–5 minut.

6 Jemně vydrhněte čištěné místo. Tlačte na hubici směrem dolů a přitahujte ji k sobě. Sání odstraní nečistoty a vodu s přídavkem čisticího prostředku. Pro dosažení důkladného vyčištění postup čištění opakujte.

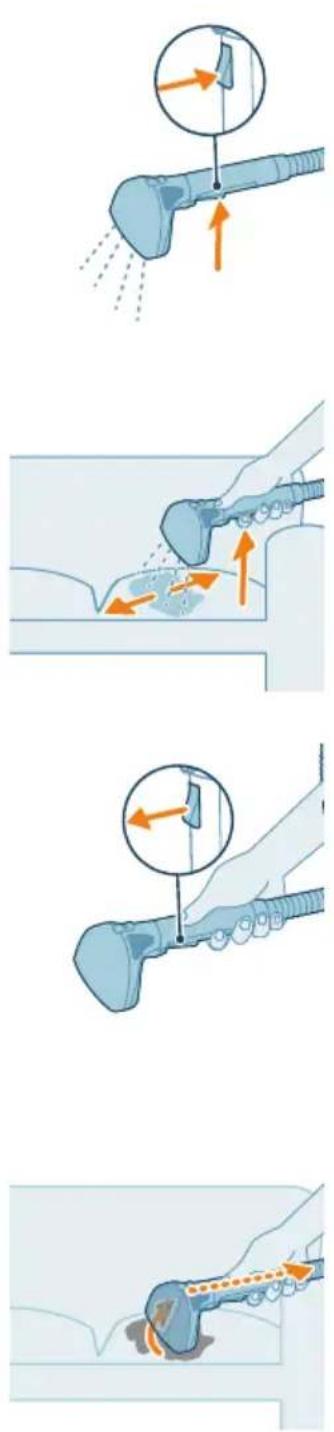

Používání přístroje se širokou hubicí (15 cm)

Široká hubice nabízí tytéž funkce jako hubice 3 v 1, ale lze ji použít na větší plochy.

1 Zapněte přístroj stisknutím ikony napájení na LED displeji.

2 Tip: Nejprve vyzkoušejte na nenápadném místě, abyste zjistili, jak čisticí prostředek reaguje s povrchem.

3 Hubici přidržujte přibližně 5 cm nad povrchem, který chcete vyčistit. Stisknutím tlačítka rozprašovače aplikujte odstraňovač skvrn na povrch.

4 Proud vody zastavíte uvolněním tlačítka rozprašovače.

Tip: Účinnost čištění značně flekatých nebo silně znečištěných ploch zvýšíte, pokud před zahájením čištění (krok 5) počkáte 3–5 minut

5 Jemně vydrhněte čištěné místo. Tlačte na hubici směrem dolů a přitahujte ji k sobě. Sání odstraní nečistoty a vodu s přídavkem čisticího prostředku. Pro dosažení důkladného vyčištění postup čištění opakujte.

Údržba po každém čištění

Vyčištění hadice

1 Chcete-li hadici vyčistit, připojte k ní hubici 3 v 1 a zavřete víčko.

2 Stiskněte 3× tlačítko na kartáči po dobu 10 sekund, aby voda protékala hadicí a hubicí.

Vyčištění nádržky na špinavou vodu

Vypněte přístroj stisknutím ikony napájení na LED displeji. Před vypnutím bude přístroj pokračovat s funkcí odloženého vypnutí, aby se z hadice odvedla voda a zabránilo jejímu vytečení. Odpojte napájecí kabel z elektrické zásuvky.

1 Vyjměte nádržku na špinavou vodu jejím vytažením z přístroje.

2 Vyjměte víčko z nádržky na špinavou vodu jejím vytažením z nádržky.

3 Vylijte zbývající vodu z nádržky na špinavou vodu.

4 Nádržku na špinavou vodu a její víčko opláchněte tekoucí vodou.

5 Zavřete víčko nádržky na špinavou vodu.

6 Vložte nádržku na špinavou vodu zpět do přístroje.

Uložení napájecího kabelu, hadice a hubice

1 Otočte otočný navíjecí háček ve směru naznačeném šipkami.

2 Namotejte napájecí kabel na držák kabelu na zadní straně přístroje.

3 Stisknutím držáku kabelu upevněte kabel na držáku.

4 Namotejte hadici na držák hadice na zadní straně přístroje.

5 Rukojeť s hubicí 3 v 1 zasuňte do držáku na boku přístroje.

Pravidelná údržba

Čištění nádržky na vodu čistou vodou s přídavkem čisticího prostředku (každý měsíc).

1 Vytáhněte nádržku na čistou vodu z přístroje a vyjměte ji.

2 Vytáhněte víčko nádržky na vodu a zpřístupněte její otvor.

3 Vylijte zbývající vodu z nádržky na čistou vodu.

4 Nádržku na vodu vypláchněte.

5 Uzavřete víčko nádržky na čistou vodu.

6 Vložte nádržku na čistou vodu zpět do přístroje. Nádržku řádně zatlačte, aby se zajistila na svém místě.

Vyčištění místa připojení nádržky na špinavou vodu (každé tři měsíce)

1 Vyjměte místo připojení nádržky na špinavou vodu.

2 Opláchněte díl tekoucí vodou.

3 Ždímejte jej, dokud z něj nezačne vytékat čistá voda.

4 Místa připojení nádržky na špinavou vodu vraťte zpět na své místo.

Vyčištění hubic (každý měsíc nebo podle potřeby)

1 Odstraňte víčko hubice 3 v 1 vytažením spodní strany (1) dopředu (2).

2 Hubici vyjměte z hadice stisknutím tlačítka (1) a jejím vytažením nahoru (2).

3 Vyjměte horní část hubice zatažením za výstupek.

4 Vyjměte kartáč z hubice zatažením za výstupek.

5 Opláchněte díly tekoucí vodou.

6 Nasaďte kartáč zpět na hubici.

7 Horní část hubice vraťte zpět na její místo zacvaknutím.

8 Nasaďte víčko hubice 3 v 1.

9 U široké hubice postupujte podle kroků 2–7.

Výměna

Chcete-li koupit příslušenství nebo náhradní díly, navštivte adresu

www.philips.com/parts-and-accessories nebo se obraťte na prodejce výrobků

Philips. Také se můžete obrátit na středisko péče o zákazníky společnosti Philips ve své zemi.

Náhradní součásti a typová označení:

Hubice s kartáčem 3 v 1 *CRP1056/01*

Signalizace pro uživatele a jejich význam

Signalizace Příčina Řešení

Nádržka na špinavou vodu je plná. Vyprázdněte nádržku na špinavou vodu.

Po stisknutí vypínače pro vypnutí přístroje se spustí funkce odloženého vypnutí.

Jedná se o normální funkci přístroje. Pro vyčištění hadice se zbývající voda v hadici za 3 sekundy přečerpá do nádržky na špinavou vodu. Poté se přístroj vypne.

Odstraňování problémů

V této kapitole jsou shrnuty nejběžnější problémy, se kterými se můžete u přístroje setkat. Pokud se vám nepodaří problém vyřešit podle následujících informací, navštivte web www.philips.com/support, kde najdete odpovědi na nejčastější dotazy. Případně kontaktujte středisko péče o zákazníky ve své zemi.

Suché čištění Problém Možná příčina Řešení

Nedostatečný nebo žádný postřík	Rozprašovací tryska je ucpaná. Vyčistěte otvory rozprašovací trysky pomocí narovnané kancelářské sponky.
	Nádržka na čistou vodu je prázdná.	Zkontrolujte a doplňte vodu.
Čistič skvrn nezachytí čisticí roztok.	Špatná poloha čisticí hubice Změňte polohu čisticí hubice na povrchu a postupujte podle doporučených postupů čištění.
	Nádržka na špinavou vodu je plná. Vyprázdněte nádržku na špinavou vodu.
	Kartáč hubice je opotřebený. Vyměňte kartáč v čisticí hubici.
	Zbytky nečistot uvnitř hadice Vyčistěte hadici (viz kapitola 1 „Údržba po každém čištění“), abyste odstranili ucpání.
	Nesprávný čisticí prostředek Používejte výhradně čistič skvrn Philips řady 3000.
Čistič skvrn nelze zapnout.	Sítová zástrčka není řádně zapojena do zásuvky.	Sítovou zástrčku řádně zapojte do zásuvky.
	Nádržka na špinavou vodu je plná. Vyprázdněte nádržku na špinavou vodu.
	Nádržka na špinavou vodu není řádně umístěna zpět na své místo.	Nádržku na špinavou vodu řádně umístěte zpět do čističe.
Nedostatečné sání / čištěný povrch je příliš mokrý.	Hlavice kartáče je ucpaná. Vyjměte hlavici kartáče z rukojeti a vyčistěte ji.
	Na čištěném povrchu je nadměrné množství vody s čisticím prostředkem.	Při čištění povrchu kartáčem nanášejte méně vody s čisticím prostředkem.
	Hadice je ucpaná. Vyčistěte hadici (viz kapitola 1 „Údržba po každém čištění“), abyste odstranili ucpání.
Kartáč nedávkuje vodu s čisticím prostředkem.	Dávkovací tlačítko není stále stisknuté.	Stiskněte dávkovací tlačítko na rukojeti a přidržte je.
	Nádržka na čistou vodu je prázdná.	Naplňte nádržku na čistou vodu.
Skvrna nebyla odstraněna.	Nedostatečné množství použitého čisticího prostředku	Aplikujte čisticí prostředek na celou skvrnu. Před použitím čisticí prostředek zředte. Nechejte působit dvě minuty a pak znovu vydrhněte.
	Nedostatečný počet postřiků Provedte několik dalších postřiků skvrny, až hubicí přestane protékat silný proud kapaliny.

Obsah

Úvod 40

Údržba po každom cykle čistenia 336

Čistenie hadice 336

Pravidelná údržba 339

Signály pre používateľa a ich význam 343

1 Široká hubica (len model XW3193) 2 Hubica 3 v 1 3 Uzáver hubice 3 v 1 4 Hadička 5 Napájací kábel 6 250 ml čistiaceho prostriedku XV1732 7 Otočný navíjací hák 8 Tlačidlo uvoľnenia napájacieho kábla 9 Zásobník na špinavú vodu 10 Veko nádoby na špinavú vodu 11 Displej LED a tlačidlo zap./vyp. b Indikátor naplnenia DWT 12 Zásobník na čistú vodu

Pred prvým použitím

1 Pripojte hubicu k hadici.

1 Zdvihnite rukoväť nádoby na čistú vodu.

3 Zdvihněte uzávěr nádoby na vodu, abyste otevřeli nádobu.

4 Podle potřeby čištění naplňte vodu z vodovodu po rysku MAX. Přidejte čisticí prostředek na odstraňování skvrn Philips v poměru: 40 ml (2 dávkovací uzávěry) na čerstvé skvrny nebo 60 ml (3 dávkovací uzávěry) na zaschlé/barevné skvrny.

Varování: Do zásobníku na čistou vodu nikdy nelijte vodu z vodovodu, jejíž teplota přesahuje 50 °C.

3 Stisknutím tlačítka na držáku kabelu kabel uvolněte. Odmotejte napájecí kabel z držáku.

4 Otočte otočný navíjecí hák ve směru šipek.

5 Uvolněním tlačítka rozprašovače zastavíte průtok vody.

4 Uvolněním tlačítka rozprašovače zastavíte průtok vody.

Údržba po každém cyklu čištění

Čištění hadice

1 Otočte otočný navíjecí hák ve směru šipek.

2 Zvedněte uzávěr nádoby na vodu, abyste otevřeli nádobu.

4 Nádobu na vodu opláchněte.

5 Zavřete uzávěr nádoby na čistou vodu.

6 Vložte nádobu na čistou vodu zpět do zařízení. Na nádobu silně zatlačte, aby pořádně dosedla na místo.

2 Komponent opláchněte pod tekoucí vodou.

2 Vyberte hubici z hadice tak, že stlačíte tlačidlo (1) a hubici vytáhnete (2).

4 Odstraňte kefu hubice potiahnutím jazýčka.

5 Komponenty opláchnite pod tečúcou vodou.

6 Umiestnite kefu späť k hubici.

7 Zacvaknite hornú časť hubice späť na miesto.

8 Nasaďte uzáver hubice 3 v 1.

Signály pre používateľa a ich význam

Nádoba na špinavú vodu je plná. Vyprázdnite nádobu na špinavú vodu.
