SBS-MK-5 - Mikroskop STEINBERG - Bezplatný návod k obsluze

Typ produktu	Optický mikroskop
Značka	Steinberg
Model	SBS-MK-5
Rozměry (D × Š × V)	Přibližně 30 × 20 × 40 cm
Hmotnost	Přibližně 2,5 kg
Napájení	Síťový adaptér (součástí) nebo baterie (nejsou součástí)
Zvětšení	40× - 2000×
Okuláry	1 pár WF 10× a WF 20×
Objektivy	4×, 10×, 40×, 100× (olej)
Zaostřování	Hrubé a jemné ostření (kolečka)
Osvětlení	Vestavěné LED, nastavitelná intenzita
Metoda pozorování	Světlé pole, tmavé pole (s filtrem)
Stol	Mechanický stůl s posunem XY
Materiál krytu	Vyztužený plast
Součásti příslušenství	Sklička, podložní sklo, pipeta, pinzeta, filtr, imerzní olej
Baterie	4 AA baterie (nejsou součástí) nebo síťový adaptér
Záruka	2 roky (díly a práce)
Čištění	Měkký suchý hadřík; čočky optickým papírem a specialním roztokem
Bezpečnostní pokyny	Nedívejte se do slunce nebo laserového zdroje mikroskopem; uchovávejte mimo dosah dětí mladších 3 let
Jazyk návodu	Francouzština (95 stran)

Často kladené otázky - SBS-MK-5 STEINBERG

Jak zapnout mikroskop SBS-MK-5?

Připojte síťový adaptér nebo vložte 4 AA baterie. Otočte vypínačem na boku základny. Pomocí kolečka nastavení jasu upravte intenzitu.

Jaké je maximální zvětšení SBS-MK-5?

Maximální zvětšení je 2000× při kombinaci okuláru 20× a objektivu 100× (olejová imerze).

Jak čistit čočky mikroskopu?

Použijte speciální optický papír nebo mikrovláknový hadřík. Naneste kapku čisticího roztoku na čočky na papír a jemně otírejte krouživými pohyby. Nikdy nepoužívejte agresivní rozpouštědla.

Co dělat, když je obraz rozmazaný?

Nejprve nastavte hrubé ostření, poté doladíte mikrometrickým kolečkem. Ujistěte se, že je krycí sklíčko správně umístěno na podložním skle. Pokud rozmazání přetrvává, vyčistěte čočky.

Mohu mikroskop používat s bateriemi?

Ano, mikroskop pracuje se 4 AA bateriemi (nejsou součástí). Otevřete přihrádku na baterie pod základnou a vložte baterie dle polarity. Výdrž je přibližně 20 hodin nepřetržitého používání.

Jak používat objektiv 100× s olejovou imerzí?

Umístěte kapku imerzního oleje na podložní sklo, poté otočte revolverem na objektiv 100×. Jemně spusťte objektiv do oleje pomocí mikrometrického šroubu. Po použití očistěte objektiv optickým papírem a trochou isopropylalkoholu.

Co dělat, když se nerozsvítí světlo?

Zkontrolujte, zda je síťový adaptér správně připojen nebo zda jsou baterie správně vloženy. Zkontrolujte také pojistku mikroskopu (u napájecího konektoru). Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak nastavit kondenzor?

Otočte kolečkem nastavení kondenzoru umístěného pod stolem. Pro rovnoměrné osvětlení otevřete aperturní clonu na přibližně 70–80 % a vycentrujte kondenzor pomocí centrovacích šroubů.

Může mikroskop používat děti?

Ano, pod dohledem dospělé osoby. Mikroskop je vhodný pro děti od 8 let. Nenechte děti manipulovat se sklíčky nebo imerzním olejem bez dozoru.

Kde si mohu stáhnout návod k použití?

Návod je zdarma k dispozici ve formátu PDF na webu notice-facile.com. Vyhledejte 'Steinberg SBS-MK-5' a vyberte francouzštinu.

NÁVOD K OBSLUZE SBS-MK-5 STEINBERG

Tato uživatelská příručka byla přeložena pomocí strojového překladu. Udělali jsme vše pro to, aby byl překlad přesný, ale mějte na paměti, že automatické překlady nejsou dokonalé a nemají nahradit lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese [e-mail].

Technické údaje

Popis parametru	Hodnota parametru
Stůl pro horní frézku	Mikroskop
Model	SBS-MK-5	SBS-MK-7
Napětí [V]	5
Poměr zvětš ení	40X
Rozměry (šířka x délka x výška) (mm)	100 x 150 x 190	135 x 180 x 290
Hmotnost [kg]	1,05	1,15
Třída ochrany	II

Účel

Výrobek se používá ke zvětšení malých předmětů nebo detailů, které jsou příliš malé na to, aby byly jasně vidět pouhým okem. Zvětšením těchto objektů umožňuje produkt uživatelům pozorovat jemné struktury a detaily, což z něj činí základní nástroj ve vědeckém výzkumu, biologii, medicíně, materiálové vědě a v různých dalších oblastech.

Přehled produktů

1. Vyjměte produkt z kartonu a umístěte pěnovou nádobu na bok.
2. Opatrně odstraňte pásku po obvodu pěnové nádoby a zvedněte horní polovinu.
3. Nádobu otevírejte opatrně, aby optické předměty (objektivy a okuláry) nespadly a nepoškodily se.
4. Oběma rukama (jednou kolem paže a druhou podpírejte základnu) zvedněte produkt z nádoby a položte jej na stabilní stůl.
5. Vyjměte objektivy z jejich jednotlivých ochranných lahviček a nainstalujte je do nosiče objektivu produktu v pořadí, v jakém se zvětšuje, otáčením ve směru hodinových ručiček zezadu.
6. Vložte okulár do očnice. Okulár je součástí výrobku.

Používání

1. Nastavení pozorovací hlavy:

Pozorovací hlava je otočná o 360°, což umožňuje snadné nastavení do pohodlné pozorovací polohy.

1. Umístění vzorku:

Umístěte vzorek na podložní sklíčko a zajistěte jej pomocí svorek nebo držáků podložních sklíček pohyblivého držáku vzorků. Ujistěte se, že je vzorek vycentrován nad otvorem stolku.

1. Osvětlení vzorku:

• U výrobků se zrcadlem nastavte zrcadlo tak, aby osvětlovalo celé zorné pole. - U produktů s vestavěným elektrickým iluminátorem zapojte napájecí kabel do zásuvky a zapněte vypínač, aby se vzorek osvítil.

POZNÁMKA

Výměna lampy: Před výměnou lampy odpojte produkt a počkejte, až vychladne, abyste se nepopálili. Odšroubujte držák lampy a poté vraťte pouzdro lampy na základnu. Stejným způsobem lze měnit i zrcadla.

1. Interpupilární a dioptrická korekce (pro binokulární mikroskopy):

Pevně držte každý válec binokulární hlavy a upravujte vzdálenost mezi nimi, dokud neuvidíte jeden kruh světla. Po interpupilární úpravě zkontrolujte hodnotu dílku uprostřed pokrývky hlavy. Otáčejte dioptrickými kroužky tak, aby byla stejná hodnota dílku vyrovnána s ryskami na očních tubusech.

1. Zaostření vzorku:
2. Otáčením nosiče objektivů umístěte objektiv s nejnižším výkonem nad preparát. Zřetelné „cvaknutí“ znamená správné zarovnání.
3. Začněte s objektivem s nejnižším výkonem, abyste mohli pozorovat obecné strukturální detaily s velkým zorným polem, poté podle potřeby zvyšte zvětšení pro jemnější detaily. • Pro výpočet zvětšení vynásobte výkon okuláru výkonem objektivu.
4. Pomocí knoflíku pro hrubé ostření posuňte stolek nahoru, dokud není preparát zaostřený, a poté zajistěte šroub dorazu ostření.
5. Dávejte pozor, abyste se vyhnuli kontaktu mezi objektivem a sklíčkem, aby nedošlo k poškození.
6. K zaostření obrazu použijte knoflík jemného ostření. Dívejte se do okuláru oběma očima, obě oči mějte otevřené. U binokulárních mikroskopů nastavte dioptrické kroužky pro ostrý a jasný obraz v obou očích.

6. Nastavení membrány:

• U produktů s diskovou clonou otáčejte clonou a vyberte vhodnou clonu pro vhodný jas pozadí. • U produktů s irisovou clonou upravte clonu pro ovládání jasu pozadí.

ÚDRŽBA

Vždy:

- Udržujte produkt v prostředí s následujícími podmínkami:

○ Vnitřní teplota : 0°C až 40°C ○ Maximální relativní vlhkost : 85%

• Během používání chraňte výrobek před prachem a otřesy. - Ihned po použití světlo vypněte. • Vyčistěte optiku měkkým hadříkem na čočky. • K čištění ostatních částí produktu použijte jemný čisticí roztok. - Po použití zakryjte výrobek dodaným krytem proti prachu a uložte jej na suchém a čistém místě.

Nikdy:

• Otřete povrch jakékoli optiky prsty.
• Před čištěním rozeberte objektivy nebo okuláry.
• Špatně manipulujte s výrobkem nebo na něj vyvíjejte nadměrnou sílu. • Výrobek čistěte těkavými rozpouštědly nebo abrazivními čisticími prostředky.
• Nepokoušejte se produkt opravovat sami.

Likvidace použitých zařízení

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektronických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.

Informace o místním recyklačním zařízení získáte od místních úřadů.

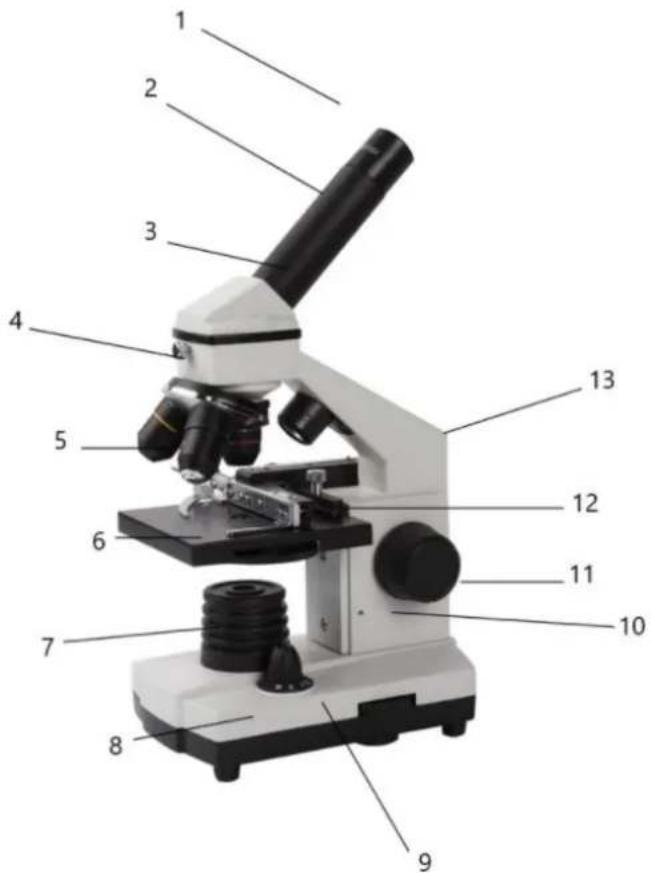

Díly

3- Monokulární hlava

4- nosní nástavec

5- objektiv

6- stolek

7- LED dioda

8- Základna zařízení

9- Napájecí zásuvka

10- clona

11- Zaostřovací knoflík

12- pohyblivý

13- Hlavní tělo

1. Osvětlení vzorku:
2. U produktů se zrcátkem nastavte zrcátko tak, aby osvětlilo celé zorné pole.
3. U produktů se zabudovaným elektrickým iluminátorem zapojte napájecí kabel do zásuvky a zapněte hlavní vypínač, abyste osvětlili preparát.

POZNÁMKA

• Během používání udržujte výrobek bez prachu a otřesů.
• Ihned po použití vypněte světlo. • Vyčistěte optiku měkkou hadříkem na čočky.
• Na čištění ostatních částí produktu použijte jemný čisticí roztok.
• Po použití přikryjte výrobek dodaným protiprachovým krytem a uložte ho na suchém a čistém místě.

Nikdy:

Likvidace použitých zařízení

11- Zaostřovací gombík

12- Moveule

13- Hlavní tělo
