SBS-MK-5 - Микроскоп STEINBERG - Безплатно ръководство за потребителя

Тип продукт	Оптичен микроскоп
Марка	Steinberg
Модел	SBS-MK-5
Размери (Д × Ш × В)	Приблизително 30 × 20 × 40 cm
Тегло	Приблизително 2,5 kg
Захранване	Мрежов адаптер (включен) или батерии (не са включени)
Увеличение	40× - 2000×
Окуляри	1 чифт WF 10× и WF 20×
Обективи	4×, 10×, 40×, 100× (масло)
Фокусиране	Грубо и микрометрично регулиране
Осветление	Вграден LED, регулируема интензивност
Метод на наблюдение	Светло поле, тъмно поле (с филтър)
Предметна маса	Механична предметна маса с XY движение
Материал на корпуса	Усилена пластмаса
Включени аксесоари	Покривни стъкла, предметно стъкло, пипета, пинсета, филтър, иммерсионно масло
Батерия	4 батерии AA (не са включени) или мрежов адаптер
Гаранция	2 години (части и труд)
Почистване	Мека суха кърпа; лещи с оптична хартия и специален разтвор
Инструкции за безопасност	Не гледайте слънцето или лазерен източник през микроскопа; дръжте далеч от деца под 3 години
Език на ръководството	Френски (95 страници)

Често задавани въпроси - SBS-MK-5 STEINBERG

Как да включа микроскопа SBS-MK-5?

Свържете мрежовия адаптер или поставете 4 батерии AA. Завъртете бутона за захранване отстрани на основата. Използвайте копчето за регулиране на яркостта, за да настроите интензитета.

Какво е максималното увеличение на SBS-MK-5?

Максималното увеличение е 2000× чрез комбиниране на окуляр 20× и обектив 100× (маслена иммерсия).

Как да почистя лещите на микроскопа?

Използвайте специална оптична хартия или микрофибърна кърпа. Нанесете капка разтвор за почистване на лещи върху хартията, след което внимателно избършете с кръгови движения. Никога не използвайте агресивни разтворители.

Какво да направя, ако изображението е размазано?

Започнете с регулиране на грубото фокусиране, след това фино с микрометричното копче. Уверете се, че покривното стъкло е добре позиционирано върху предметното стъкло. Ако размазването продължава, почистете лещите.

Мога ли да използвам микроскопа с батерии?

Да, микроскопът работи с 4 батерии AA (не са включени). Отворете отделението за батерии под основата и поставете батериите, като спазвате полярността. Времето на работа е около 20 часа непрекъсната употреба.

Как да използвам обектив 100× с маслена иммерсия?

Поставете капка иммерсионно масло върху предметното стъкло, след това завъртете револвера, за да поставите обектив 100×. Внимателно спуснете обектива в маслото с помощта на микрометричния винт. След употреба почистете обектива с оптична хартия и малко изопропилов алкохол.

Какво да направя, ако светлината не светва?

Проверете дали мрежовият адаптер е добре свързан или батериите са правилно поставени. Проверете също предпазителя на микроскопа (намиращ се близо до захранващия контакт). Ако проблемът продължава, свържете се с отдела за следпродажбено обслужване.

Как да настроя кондензора?

Завъртете копчето за регулиране на кондензора, разположено под предметната маса. За равномерно осветление отворете апертурната диафрагма до около 70-80% и центрирайте кондензора с помощта на центриращите винтове.

Може ли микроскопът да се използва от деца?

Да, под надзора на възрастен. Микроскопът е подходящ за деца над 8 години. Не оставяйте деца да боравят с предметни стъкла или иммерсионно масло без надзор.

Откъде мога да изтегля ръководството за употреба?

Ръководството е достъпно безплатно в PDF на сайта notice-facile.com. Потърсете 'Steinberg SBS-MK-5' и изберете френски език.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SBS-MK-5 STEINBERG

Ръководство за употреба

Οδηγιεσ χρησησ

Upute za uporabu

Naudojimo instrukcija

Manual de utilizare

Navodila za uporabo

МИКРОСКОП

DE	Produktname	Mikroskop
EN	Product name	Microscope
PL	Nazwa produktu	Mikroskop
CZ	Název výrobku	Mikroskop
FR	Nom du produit	Microscope
IT	Nome del prodotto	Microscopio
ES	Nombre del producto	Microscopio
HU	Termék neve	Mikroszkóp
DA	Produktnavn	Mikroskop
FI	Tuotteen nimi	Mikroskooppi
NL	Productnaam	Microscop
NO	Produktnavn	Mikroskop
SE	Produktnamn	Mikroskop
PT	Nome do produto	Microscópio
SK	Názov produktu	Mikroskop
BG	Име на продукта	Микроскоп
EL	Όνομα προϊόντος	Микроσκόπιο
HR	Naziv proizvoda	Mikroskop
LT	Produkto pavadinimas	Mikroskopas
RO	Numele produsului	Microscop
SL	Ime izdelka	mikroskop
DE Modell | EN Product model | PL Model produktu | CZ Model výrobku | FR Modèle | IT Modello | ES Modelo | HU Modell | DA Model | FI Tuotteen malli | NL Productmodel | NO Produktmodell | SE Produktmodell | PT Modelo do produto | SK Model | BG Модел на продукт | EL Movtėλo προϊόντος | HR Model proizvoda | LT: Gaminio modelis | RO: Model de produs | SL: Model izdelka		SBS-MK-5SBS-MK-7
DE Hersteller | EN Manufacturer | PL Producent | CZ Výrobce | FR Fabricant | IT Produttore | ES Fabricante | HU Termelő | DA Producent | FI Valmistaja | NL Producent | NO Produsent | SE Tillverkare | PT Fabricante | SK Výrobca | BG Производител | EL Κατασκευαστής | HR Proizvođač | LT Gamintojas | RO Producător | SL Proizvajalec		expondo Polska sp. z o.o. sp. k.
DE Anschrift des Herstellers | EN Manufacturer Address | PL Adres producenta | CZ Adresa výrobce | FR Adresse du fabricant | IT Indirizzo del produttore | ES Dirección del fabricante | HU A gyártó címe | DA Producentens adresse | FI Valmistajan osoite | NL Adres producent | NO Produsentens adresse | SE Tillverkarens adress | PT Endereço do fabricante | SK Adresa výrobcu | BG Адрес на производителя | EL: Διεύθυνση κατασκευαστή | HR Adresa proizvođača | LT Gamintojo adresas | RO Adresa producătorului | SL Naslov proizvajalca		ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU

Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са право обвързващи. Ако имате някакви въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка. Повече езикови версии са достъпни при заявка чрез [e-mail].

Технически данни

Описание на параметъра Стойност на параметъра
Име на продукта	Микроскоп
Модел	SBS-MK-5	SBS-MK-7
напрежение [V]	5
Коефициент на увеличение	40X
Размери (ширина х дължина х височина) (mm)	100 x 150 x 190	135 x 180 x 290
Тегло [kg]	1,05	1,15
Класна защита	II

Цел

Продуктът се използва за увеличаване на малки обекти или детайли, които са твърде малки, за да се видят ясно с просто око. Чрез уголемяване на тези обекти продуктът позволява на потребителите да наблюдават фини структури и детайли, което го прави основен инструмент в научните изследвания, биологията, медицината, материалознанието и различни други области.

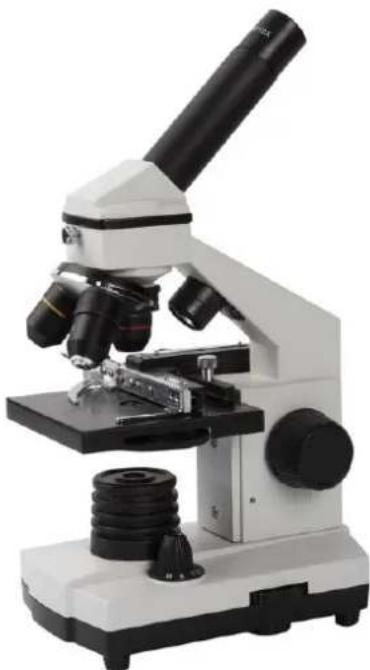

Преглед на продукта

1. Извадете продукта от картонената опаковка и поставете контейнера с пяна настрани.
2. Внимателно отстранете лентата около периметъра на контейнера с пяна и повдигнете горната половина.
3. Отворете внимателно контейнера, за да предотвратите падане и повреда на оптичните елементи (обективи и окуляри).
4. С две ръце (едната ръка около ръката, а другата поддържайки основата), повдигнете продукта от контейнера и го поставете върху стабилно бюро.
5. Извадете обективите от техните индивидуални защитни флакони и ги поставете в накрайника за нос на продукта в ред на увеличаване на увеличението, като завъртите по часовниковата стрелка отзад.
6. Поставете окуляра в очната тръба. Окулярът е включен в продукта.

Използване

1. Регулиране на наблюдателната глава:

Главата за наблюдение се върти на 360°, което позволява лесно регулиране до удобна позиция за гледане.

1. Поставяне на образеца:

Поставете образеца върху предметно стъкло и го закрепете със скобите или държачите за предметни стъкла на подвижния държач за предметни стъкла. Уверете се, че образецът е центриран над отвора на стола.

1. Осветяване на образеца:
2. За продукти с огледало регулирайте огледалото така, че да осветява цялото зрително поле.
3. За продукти с вграден електрически осветител, включете захранващия кабел в контакта и включете превключвателя на захранването, за да осветите образеца.

ЗАБЕЛЕЖКА

Смяна на лампата: Преди да смените лампата, изключете продукта от контакта и изчакайте да изстине, за да избегнете изгаряния. Развийте държача на лампата, след което сменете корпуса на лампата върху основата. Огледалата могат да се сменят по същия начин.

Хванете здраво всяка цев на главата на бинокъла и регулирайте разстоянието между тях, докато видите един кръг от светлина. След регулиране между зениците проверете стойността на градуирането в средата на покривалото за глава. Завъртете диоптричните пръстени, за да подравните същата градуирана стойност с линиите на очните тръби.

5. Фокусиране на образеца:

• Завъртете накрайника, за да поставите обектива с най-ниска мощност върху образеца. Ясно „щракване“ показва правилно подравняване.
• Започнете с обектив с най-ниска мощност, за да наблюдавате общи структурни детайли с голямо зрително поле, след което увеличете увеличението, ако е необходимо за по-фини детайли.
• За да изчислите увеличението, умножете мощността на окуляра по обективната мощност.
• Използвайте копчето за грубо фокусиране, за да преместите стола нагоре, докато образецът е на фокус, след което заключете винта за спиране на фокуса.
• Внимавайте да избегнете контакт между обектива и предметното стъкло, за да предотвратите повреда.
• Използвайте копчето за фино фокусиране, за да изострите изображението. Погледнете през окуляра с едното око, като държите и двете очи отворени. За бинокулярни микроскопи регулирайте диоптричните пръстени за рязко, ясно изображение и в двете очи.

6. Регулиране на диафрагмата:

• За продукти с дискова диафрагма, завъртете диафрагмата, за да изберете подходяща бленда за подходяща фонова яркост.
• За продукти с ирисова диафрагма регулирайте блендата, за да контролирате яркостта на фона.

Поддръжка

Винаги:

• Поддържайте продукта в среда със следните условия:

○ Вътрешна температура : 0°C до 40°C

- Максимална относителна влажност: 85%

• Пазете продукта от прах и удари по време на употреба.
• Изключете светлината веднага след употреба.
• Почистете оптиката с мека кърпичка за лещи.
• Използвайте нежен почистващ разтвор, за да почистите други части на продукта.
• След употреба покрийте продукта с предоставения капак за прах и го съхранявайте на сухо и чисто място.

никога:

• Избършете повърхността на всяка оптика с пръсти.
• Разглобете обективите или окулярите за почистване.

- Боравете неправилно или прилагайте ненужна сила към продукта.

- Почиствайте продукта с летливи разтворители или абразивни почистващи препарати.

Изхвърляне на използвани устройства

Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за рециклиране и събиране на електрически и електронни уреди. Проверете символа върху продукта, ръководството за употреба и опаковката. Пластмасите, използвани за конструирането на устройството, могат да бъдат рециклирани в съответствие с техните маркировки. Избирайки да рециклирате, вие допринасяте значително за опазването на околната среда.

Свържете се с местните власти за информация относно местното съоръжение за рециклиране.

Части

11- Копче за фокусиране

12- Moverule

13- Основно тяло
