Typ produktu	Základní deska pro server nebo pracovní stanici
Značka	GIGABYTE
Model	GA-6CMC7R
Formát	ATX (305 x 244 mm)
Patice CPU	LGA 3647 (pro procesory Intel Xeon Scalable)
Chipset	Intel C621
Podporovaná paměť	DDR4 ECC RDIMM/LRDIMM, až 1.5 TB
Paměťové sloty	6 x DDR4 DIMM
Rozšiřující sloty	2 x PCIe 3.0 x16, 1 x PCIe 3.0 x8
Úložiště	8 x SATA 6 Gb/s, podpora RAID 0/1/10
Síť	2 x Intel GbE (i210)
Zadní konektory	2 x USB 3.0, 1 x VGA, 1 x COM, 2 x RJ45
Požadované napájení	Standardní ATX napájení (doporučeno minimálně 500W)
Hlavní funkce	Instalace procesoru Intel, paměti, grafické karty, pevných disků, správa ventilátorů
Údržba a čištění	Pravidelně čistěte prach stlačeným vzduchem, vyhněte se vlhkosti
Bezpečnost	Dodržujte opatření proti elektrostatickému výboji, před manipulací vypněte a odpojte napájení
Náhradní díly a opravitelnost	Díly k dispozici u autorizovaných prodejců; možná výměna standardních součástí
Obecné informace	Návod k použití k dispozici v několika jazycích; technická podpora GIGABYTE

Často kladené otázky - GA-6CMC7R GIGABYTE

Jak nainstalovat procesor Intel na základní desku?

Zvedněte páčku patice a přítlačný kryt. Zarovnejte trojúhelník procesoru s rohem patice, poté jej opatrně vložte. Zavřete kryt a páčku. Podrobnosti najdete v manuálu.

Jak nainstalovat procesor AMD?

Zvedněte páčku patice, zarovnejte pin 1 (trojúhelník) procesoru s trojúhelníkem patice, vložte jej bez násilí. Sklopte páčku pro zajištění.

Jak nainstalovat ventilátor procesoru?

Naneste tenkou vrstvu teplovodivé pasty na CPU, nainstalujte ventilátor, poté připojte jeho kabel do konektoru CPU_FAN na základní desce.

Jak nainstalovat paměť RAM?

Otevřete západky na koncích slotu. Zarovnejte výřez modulu, zatlačte svisle, dokud se západky automaticky nezavřou.

Jak nainstalovat základní desku do skříně?

Odstraňte původní I/O kryt, nasaďte ten dodaný se základní deskou. Umístěte desku do skříně, zarovnejte otvory pro šrouby a upevněte ji dodanými šrouby.

Jak nainstalovat grafickou kartu?

Najděte vhodný slot PCI Express, odstraňte zadní kryt. Zasuňte grafickou kartu pevně, až zaklapne, poté ji zajistěte šroubem.

Jak nainstalovat pevný disk?

Namontujte pevný disk do volné pozice pomocí šroubů. Připojte SATA a napájecí kabely. Nakonfigurujte jumper master/slave, pokud je v IDE režimu.

Jak připojit konektory předního panelu?

Připojte vodiče skříně (Power, Reset, LED, HD audio, USB) k odpovídajícím pinům na základní desce, dodržujte polaritu uvedenou v manuálu.

Jaká jsou bezpečnostní opatření před instalací?

Vypněte počítač a odpojte napájecí kabel. Pracujte na antistatickém povrchu. Nedotýkejte se kontaktů patice nebo konektorů.

Co dělat, když systém po instalaci nenaběhne?

Zkontrolujte, zda jsou všechny kabely správně připojeny, CPU a RAM jsou správně nainstalovány a napájení poskytuje dostatečný výkon. Podívejte se do manuálu na zvukové kódy.

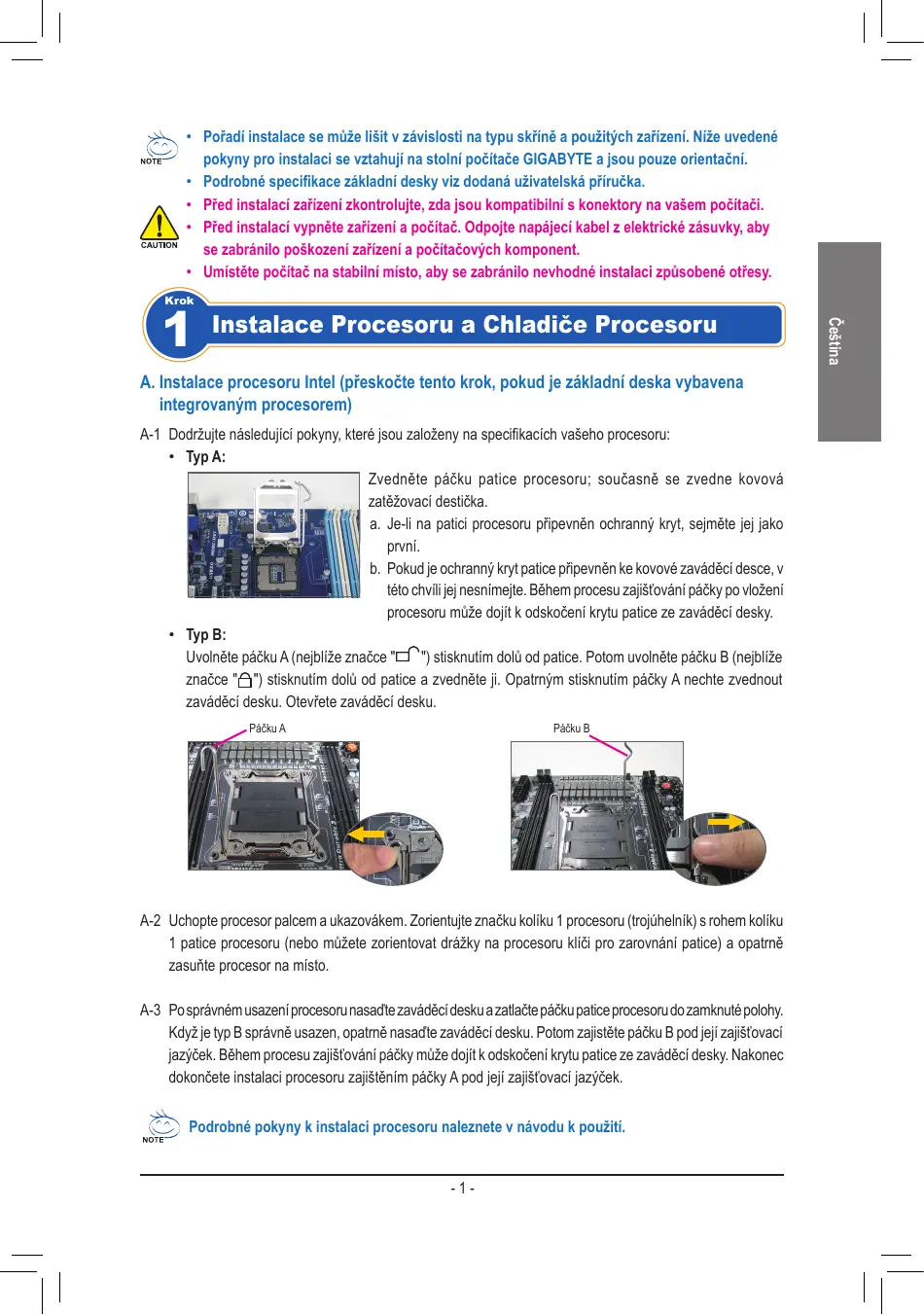

NÁVOD K OBSLUZE GA-6CMC7R GIGABYTE

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibilnis konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrěsy.

A. Instalace procesoru Intel (přeskočte tento krok,Pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímajejte. Během procesu zajistování páčky po vložení procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

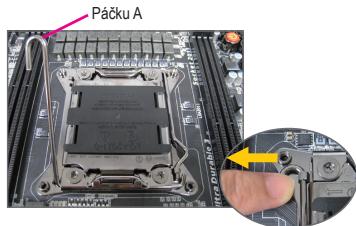

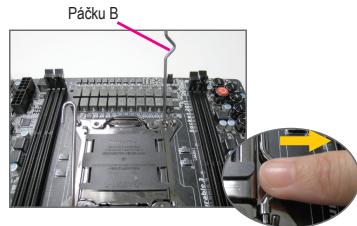

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku kolíku 1 procesoru (trojúhelník) s rohem kolíku 1 patice procesoru (nebo muzete zorientovat dražky na procesoru kliči pro zarovnáni patice) a opatrnézasuñte procesoru na mistro.
A-3 Po správném usazení procesoru nasad'te zavádeci desku a zatlačte páčku patice procesoru do zamknuté polohy. Když je typ B správně usazen, opatrné nasad'te zavádeci desku. Potom zajistěte páčku B pod jej zajišťovaci jazýček. Během procesu zajišťovani páčky může dojík odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajišěnín páčky A pod jej zajišťovaci jazýček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdrive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom naintalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorů před přehřátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

Příprava Skřině a Installace Zdroje Napájení

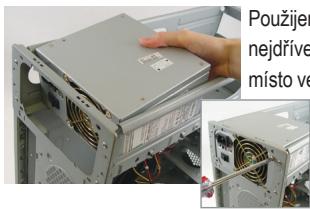

Pouzijeme-li jako priklad stolnі počitac GIGABYTE, pred instalaci zdroje napajeni nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napajeni na správné mistrovo skříni a zajstěte šroubky. Instalace a umistěné zdroje napajeni se muže

lišit v závislosti na typu použité skrǐne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnilje和他的pustěni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožírovací karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6 Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z přední Časti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patic pfedniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

Pripojeni Perifériú

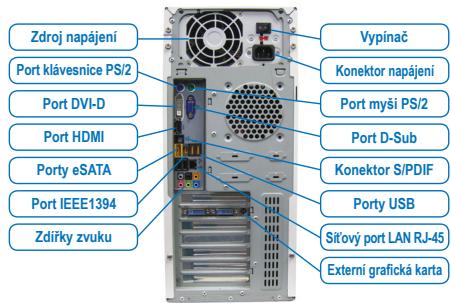

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.
