GA-6CMC7R - Bilgisayar GIGABYTE - Ücretsiz kullanım kılavuzu

Ürün Türü	Sunucu veya iş istasyonu için anakart
Marka	GIGABYTE
Model	GA-6CMC7R
Form Faktörü	ATX (305 x 244 mm)
CPU Soketi	LGA 3647 (Intel Xeon Scalable işlemciler için)
Chipset	Intel C621
Desteklenen Bellek	DDR4 ECC RDIMM/LRDIMM, 1.5 TB'ye kadar
Bellek Yuvaları	6 x DDR4 DIMM
Genişleme Yuvaları	2 x PCIe 3.0 x16, 1 x PCIe 3.0 x8
Depolama	8 x SATA 6 Gb/sn, RAID 0/1/10 desteği
Ağ	2 x Intel GbE (i210)
Arka Bağlantılar	2 x USB 3.0, 1 x VGA, 1 x COM, 2 x RJ45
Gereken Güç Kaynağı	Standart ATX güç kaynağı (minimum 500W önerilir)
Ana Fonksiyonlar	Intel işlemci, bellek, ekran kartı, sabit diskler kurulumu, fan yönetimi
Bakım ve Temizlik	Tozu düzenli olarak basınçlı hava ile temizleyin, nemden kaçının
Güvenlik	Elektrostatik deşarj kurallarına uyun, işlem öncesi kapatın ve fişini çekin
Yedek Parçalar ve Onarılabilirlik	Yetkili satıcılardan temin edilebilir; standart bileşenlerin değiştirilmesi mümkündür
Genel Bilgiler	Kullanım kılavuzu birden çok dilde mevcuttur; GIGABYTE teknik desteği

Sık sorulan sorular - GA-6CMC7R GIGABYTE

Anakarta Intel işlemci nasıl takılır?

Soket kolunu ve baskı plakasını kaldırın. İşlemcideki üçgeni soketin köşesiyle hizalayın, ardından dikkatlice yerleştirin. Plakayı ve kolu kapatın. Ayrıntılar için kılavuza bakın.

AMD işlemci nasıl takılır?

Soket kolunu kaldırın, işlemcinin 1. pimini (üçgen) soketin üçgeniyle hizalayın, zorlamadan yerleştirin. Kilitlemek için kolu indirin.

İşlemci soğutucu fanı nasıl takılır?

CPU'ya ince bir tabaka termal macun sürün, fanı takın, ardından kablosunu anakarttaki CPU_FAN konektörüne bağlayın.

RAM bellek nasıl takılır?

Yuva uçlarındaki klipsleri açın. Modülün çentiğini hizalayın, klipsler otomatik olarak kapanana kadar dikey olarak itin.

Anakart kasaya nasıl takılır?

Orijinal I/O kalkanını çıkarın, anakartla birlikte verileni takın. Kartı kasaya yerleştirin, vida deliklerini hizalayın ve verilen vidalarla sabitleyin.

Ekran kartı nasıl takılır?

Uygun PCI Express yuvasını bulun, arka kapağı çıkarın. Ekran kartını bir klik sesi duyana kadar sıkıca takın, ardından bir vidayla sabitleyin.

Sabit disk nasıl takılır?

Sabit diski vidalarla boş bir bölmeye monte edin. SATA ve güç kablolarını bağlayın. IDE modunda master/slave jumper'ını yapılandırın.

Ön panel konektörleri nasıl bağlanır?

Kasa kablolarını (Güç, Sıfırlama, LED, HD ses, USB) anakarttaki ilgili başlıklara, kılavuzda belirtilen polariteye dikkat ederek bağlayın.

Kurulum öncesi güvenlik önlemleri nelerdir?

Bilgisayarı kapatın ve güç kablosunu çekin. Antistatik bir yüzeyde çalışın. Soket kontaklarına veya konektörlere dokunmaktan kaçının.

Kurulumdan sonra sistem açılmazsa ne yapmalı?

Tüm kabloların doğru bağlandığını, CPU ve RAM'in düzgün takıldığını ve güç kaynağının yeterli güç sağladığını kontrol edin. Ses kodları için kılavuza bakın.

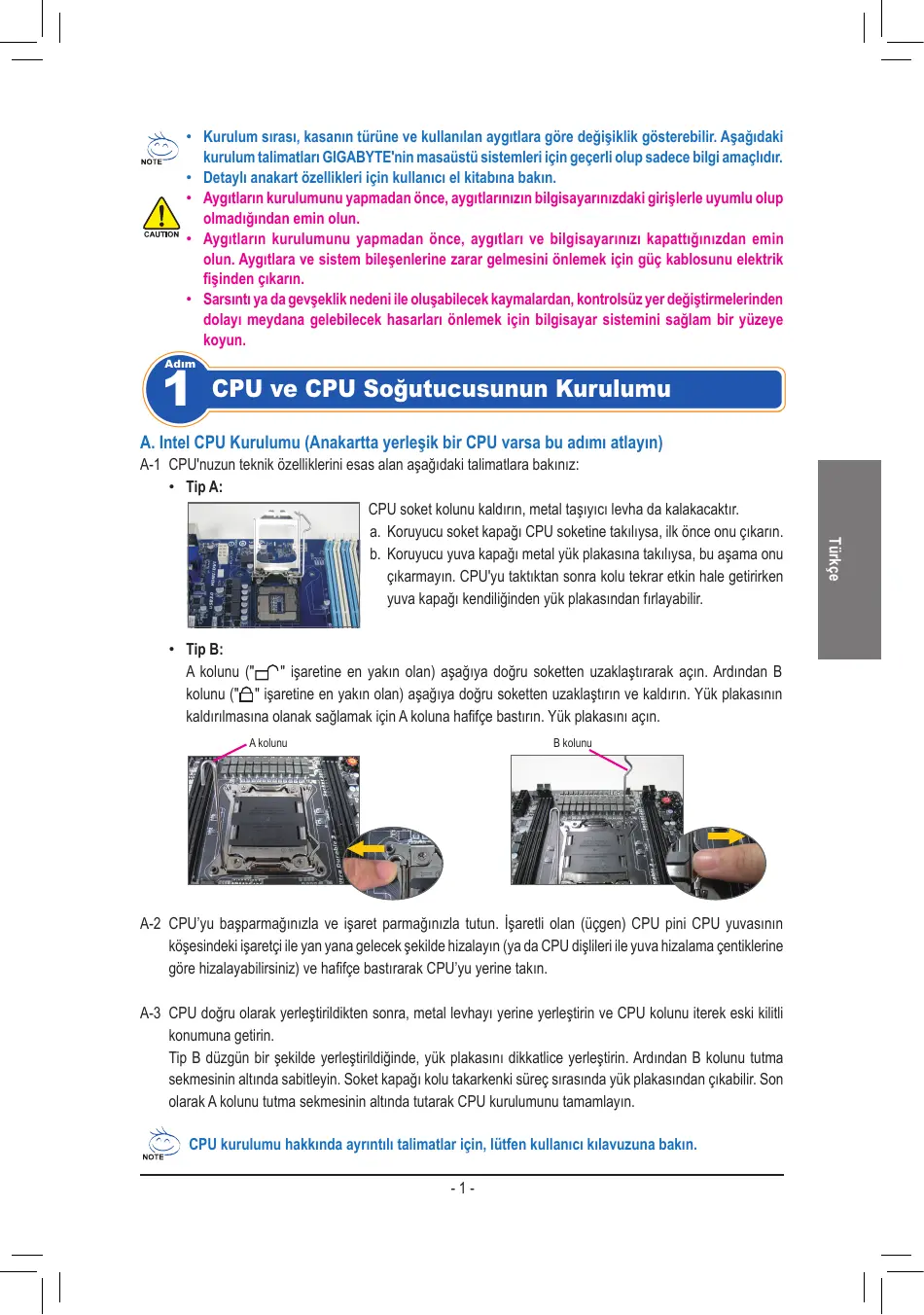

KULLANIM KILAVUZU GA-6CMC7R GIGABYTE

• Kurulum sirasi, kasanin türüne ve kullananan aygittlara güde",&igisiklik gosterebilir. Asagidaki kurulum talimatlan GIGABYTE'nin masaustü systemleri icinGPCERI olup sadece bilgi amaçldir.
• Detayli anakart özellikleri,—çin kullanici el kitabina bakin.
• Aygtilarin kurulumunu yapmadan önce, aygtilarinizin bilgisayarinizdaki girislerle uyumlu olup olmadiğindan emin olun.
• Aygittlarin kurulumunu yapmadan olun, aygittlar ve bilgisayarinizi kapattiignizdan emin olun. Aygittlara ve system bileşenlerine zarar gelmesini onlemek icin güç kablosunu elektrik fisinden Çiakin.
• Sarsinti ya da gezeklik nedeni ile olusabilecek kaymalardan, kontROLSüz yerdehyistirmelerinden dolayi meydana gelebilecek hasarleri onlemek icin bilgisayar sistemi niğlam bir yüzeye koyun.

CPU ve CPU Sogutucusunun Kurulumu

A. Intel CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

A-1 CPU'nuzun teknik özellikerini esasalanagnağidaki talimatlara bakınüz:

Tip A:

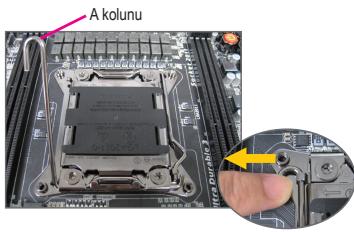

CPU sukot kolunu kaldirin, metal taşıyici levhda kalakacaktir.

a. Koruyucu Soket kapağı CPU doketine takiyya, ilk one onuçınarin.
b. Koruyucu yuva kapaği metal yük plakasina takillya, bu asama onu Çikarmayin. CPU'yu taktiktan sonra koluk tekrar etkin hale getirken yuva kapaği kendiligienden yük plakasindo firlayabilir.

Tip B:

A kolunu ("□" isareline en yakin akan) asaigiya dokru sokitten uzaklastirarak acin. Ardindan B kolunu ("") isareline en yakin akan) asaigiya dokru sokitten uzaklastirin ve kaldirin. Yük plakasinin kaldirimasa nolakan saglamak icin A koluna hafifce bastirin. Yük plakasinin acin.

A-2 CPU'yu basparmaŋinizla ve isaret parmaŋinizla tutun. Isaretli olan (üçgen) CPU pini CPU yuvasinin kösesindeki isaretci ile yan yana gelecek sekilde hizalayin (ya da CPU dislileri ile yuva hizalama centiklerine gore hizalayabilirsiniz) ve hafınce bastirarak CPU'yu yerine takın.
A-3 CPU doit oder akre yerlesteildikten sonra, metal levhay1 yerine yerlestirin ve CPU kolunu iterek eskilit konumuna getirin.

Tip B dizgün bir sekilde yerleştrildigeinde, yük plakasin dikkatice yerleştinir. Ardindan B kolunu tutma sekmesinin-altinda sabitleyin. Soket kapiğl kolu takarkenki surec sirasinda yük plakasinandaçikabilir. Son olarak A kolunu tutma sekmesinin altinda tutar CPU kurulumunu tamamlayin.

CPU kurulumu hakkinda ayrintili talimatlar icin, lüften kullanı klavuzuna bakın.

B. AMD CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

B-1 CPU yuva kolumu tamamen kaldirin. Ilk CPU pini (ufak üçgen isaretli) ile CPU yuvasindaki üçgen isareti ayn hidaya getirin ve haffece bastirarak CPU'yu yerine takin. CPU pinlerinin tam olarak deliklere uyduğundan emin olun.
B-2 CPU yuvaya yerleştinildigiinde, bir parmaginizi CPU'nun ortasina koyun ve yuvaa kolunu indirerek tamamen kilitleri duruma getirin.

• CPU'yu CPU yuvasina takarken zorlamayin. CPU, yuvayaDOGRU bir sekilde yerleştilmedikçe; CPU, yerine oturmaz. Eger bu olursa yönunü uygun bir sekilde ayarlayin.
• Soket temas yerlerine DOKUNMAYIN. CPU doketini korumak icin, koruyucu suket kapaginci daima CPU takili degilken degistirin.

C. CPU Sogutucusu Kurulumu

C-1 CPU soğutucsunu kurmadan once, oncelikle lüften CPU'nun üst yüzeyine ince bir tabaka termal macun招投标. Daha sonra soğutucuyu (CPU soğutucunuz icin kurulum el kitabina bakin).
C-2 Soğutucunun dizgün bir seksilde calisip CPU'nun fazla isinmasini onlemesi icin CPU soğutucu kablosunu anakartin üzerindeki CPU_FAN girise takın.

Bellek modulunn giris yönlerine dikkat edin. Bellek yuvaların iki ycundaki tutma klipslerini iki yanainceton. Bellek modulunu yuvaya yerleştin. Soldaki resimde gosterildigi gibi, parmaklarıniz belleşgin iki üst ucuna yereştin, belşgin üzerine bastirarak bellek yuvasina dikey bir seksilde yerleştin. Bellek modülü duğgün bir seksilde yerleştrildügennde yuvanı nıkcundaki tutma klipsleri yuvasina oturacak.

3 Kasanin Hazirlanmasi ve Guc Kaynaginin Kurulumu

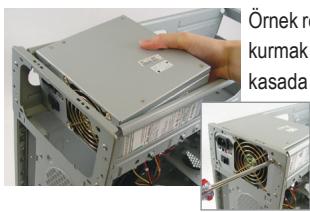

Örnek resimdeki gibi GIGABYTE masaustü/systemi kullanilyorsa, gü kayınalıkmak icin lutfen öncelikle kasanın iki kenar kapaşın daçınarin. Güç kayınalık kasada.Doğru yere yerleştin ve vidilarla yerine sabitleyin.Güç kayınalık kurulumu ve yerleştilmesi kullananan kasanın tipine gore farkılık gõsterebilir.

Sisteminize yeterli derecede güc sekslanması icin, kaliteli bir güc kaynagınin kullanilmasi tavsiye edilir. Eger gerekli gücu sekslayamayan bir güc kaynag:i kullanlirsa bu dizgün calismayan ya da acilmayan bir sisteme neden olabilir.

Adim

4 Anakartin Kurulumu

Arka paneldeki I/O (Giris/Cikis) böglanti noktarina sahip original plakayi anakart ile gelen G/Ç plakasi ile degistirin. G/Ç plakasina denk gelecek seksilde anakartı kasanı icine yerleştinir. Anakartaki montaj delikleri ile kasanı üzerindeki montaj deliklerini uygun gelecek bir seksilde hizalayın. Anakarti vidalarla yerine sikica oturtun.

G/Ç Plakasi

Adim

5 Genisleme Kartinin Kurulumu

Kartinizi destekleyen bir genisleme yuvasi bularak kasanin arka panelindeki kapaginci cikarin. Daha sonra genisleme kartinizi bu yuvaya takin. Genisletme kartinin braketini vidayla kasanin arka paneline sabitleyin.

PCI Express Ekran Karti

Genisletme karti satin almadan once, kartin boyutunun kasaniza uygun olup olmadigi n kontrl edin.
Genisleme kartinin yerine tam olarak oturdugundan emin olun.

Adim

6 IDE ve SATA Aygitolin Kurulumu

Optik Sürucünun Kurulumu

6-1 DVD-ROM ve CD-ROM gibi optik sürüçülerinizi kurun. Kasanin onündeki 5,25" sürücü yuvasi kapaşınıçıkarin. Optik sürüçüyü 5,25" sürücü yuvasina takın ve vidalar ile sikica tutturun.

Sabit Diskin Kurulumu

6-2 IDE ve SATA sabit surucülerinizi kurun.

Sabit sürücu yu kasanin icindeki bir sürücu yucasina monte edin ve vidalar ile tutturun.

• Bir anakart IDE girisine iki adet IDE sürucübu bölanabilir. Kurulumdan önce, IDE sürucülerinin üzerindeki jumper ayaralarimi (master ve slave) kontrol edin.
  Eger birden fazla sabit sürucü kurulduysa, sistemdeki BIOS ayarlarina girerek sabit sürucülerin onyükleme sirasini ayarlayin.

Adim

7 Kablolarin Dahili Konektörlere Baglanması

7-1 IDE/SATA konektörleri ve on panel ses, USB, IEEE 1394 böglantiları, anakartaki dahili konektörlere ve böglanti noktalarina böglayın.
7-2 On panel modulunu (guc dugmesi, yeniden baslatma dugmesi, hoparlorer, sabit disk faaliyet gostergesi ve guc gostergesi vs. kasanin tipine gore degisiklik gosterebilir) kasadan anakarttaki on panel baglantisina (F PANEL) takin.

On Panel Baglantisi

Pim yeri A:

Pim yeri B:

MSG: Mesaj/Guc/UYku LED'i

PWR: Guc LEDi

PW: Guç Düɡmesi

SPEAK: Hoparlor

HD: Sabit Disk Faaliyet LED'i

RES:Yeniden Barangatma Dugmesi

Cl: Kasa Izinsiz Giriş Engelleme

Baglantisi

(Not) On panel baglantsinnin pim yerleri modele gore faktiklik gostoferbilir. Asil pim yerleri icin ana martinizin kullanika klavuzuna bakinarin.

Adim

8 Çevre Birimlerinin Baglanması

Kasanin Arka Paneli

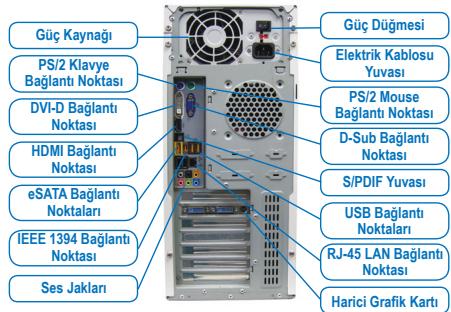

Yukaridaki adimlar tamamlaninca, klavye, mouse, ekran gibi cevre birimi aygitlarin da bilgisayariniza baglayin. Daha sonra guc kablosunu baglayarak bilgisayarinizi acin ve gerekli tum yazilmllr yukleyin.
