NÁVOD K OBSLUZE CoolFun CD 28 WAECO

CS 175 Termoelektrický chladicí box Návod k obsluze

SK 188 Termoelektrický chladiaci box Návod na obsluhu

Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.dometic-waeco.de
We will be happy to provide you with further information about Dometic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.dometic-waeco.com
Demandez d'autres informations relatives à la large gamme de produits de la maison Dometic WAECO. Commandez tout simplement notre catalogue gratuitement et sans engagement à l'adresse internet suivante : www.dometic-waeco.com
Solicite más información sobre la amplia gama de productos de la empresa Dometic WAECO. Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la dirección de Internet: www.dometic-waeco.com
Per ottenere maggiori informazioni sull'ampia gamma di prodotti Dometic WAECO è possibile ordinare una copia gratuita e non vincolante del nostro Catalogo all'indirizzo Internet: www.dometic-waeco.com
Maak kennis met het omvangrijke productscala van de firma Dometic WAECO. Bestel onze catalogus gratis en vrijblijvend onder het internetadres: www.dometic-waeco.com
Bestil yderligere information om det omfattende produktudvalg fra Dometic WAECO. Bestil vores katalog gratis og uforpligtende på internetadressen: www.dometic-waeco.com
Inhämta mer information om den omfattande produktpaletten från Dometic WAECO: Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress: www.dometic-waeco.com
Be om mer informasjon om det rikholdige produktutvalget fra Dometic WAECO. Bestill vår katalog gratis uforbindtlig på Internettadressen: www.dometic-waeco.com
Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.dometic-waeco.com
Peça mais informação sobre a ampla gama de produtos da empresa Dometic WAECO. Peça simplesmente os nossos catálogos de forma gratuita e sem qualquer compromisso, disponível no site: www.dometic-waeco.com
Запросите дальнейшую информацию об обширном ассортименте продукции компании Dometic WAECO. Просто закажите наши каталоги на сайте www.dometic-waeco.com; эта услуга предоставляется бесплатно и ни к чему не обязывает.
Proszę się zapoznać z informacjami na temat szerokiej gamy produktów Dometic WAECO. Proszę zamówić nasz bezpłatny katalog i zapoznać się z niewiążącą ofertą pod adresem: www.dometic-waeco.com
Žádejte další informace o rozsáhlé nabídce výrobků firmy Dometic WAECO. Stačí zdarma a nezávazně objednat naše katalogy na internetové adrese: www.dometic-waeco.com
Vyžiadajte si d'alšie informácie o rozsiahlej palete výrobkov Dometic WAECO. Objednajte si bezplatne a nezáväzne náš katalóg na internetovej adrese: www.dometic-waeco.com

DE

EN

FR

ES

IT

NL

DA

SV

NO

FI

PT

RU

PL

CS

SK

1 2 3 4 5 1

2 1 2 3 4 box maxoff

3

Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje přístroje předejte návod novému uživateli.

Výrobce neručí za škody, které vzniknou nesprávným použitím nebo nesprávnou obsluhou.

Obsah

1 Vysvětlení symbolů 176
2 Bezpečnostní pokyny....177
3 Použití v souladu se stanoveným účelem ..... 179
4 Rozsah dodávky 180
5 Technický popis .... 180
6 Obsluha 182
7 Čištění a údržba....185
8 Záruka 185
9 Odstraňování poruch a závad ..... 186
10 Likvidace 186
11 Technické údaje.... 187

1 Vysvětlení symbolů

NEBEZPEČI!

Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění.

VÝSTRAHA!

Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

UPOZORNĚNÍ!

Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.

POZOR!

Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

Činnost: Tento symbol vás vyzývá k tomu, abyste něco učinili. Potřebné činnosti jsou popisovány v příslušném pořadí.
√ Tento symbol popisuje výsledek určité činnosti.

Obr. 1 5, strana 3: Tento údaj odkazuje na prvek, zobrazený na obrázku. Na tomto příkladu se jedná o „pozici 5 na obrázku 1 na straně 3“.

2 B e z p e čnostní pokyny

2.1 Obecná bezpečnost

NEBEZPEČI!

- Na člunech a lodích: Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn spínačem FI.

VÝSTRAHA!

• V případě, že je přístroj viditelně poškozen, nesmíte jej používat.
• Opravy tohoto přístroje smí provádět pouze odborníci. Nesprávně provedené opravy mohou způsobit značné škody.
• Osoby (včetně dětí), které z důvodu svých fyzických, senzorických nebo duševních schopností, nebo své nezkušenosti nebo neznalosti, nejsou schopny bezpečně používat výrobek, ne-smějí tento výrobek používat bez dohledu odpovědné osoby nebo bez jejího poučení.
• Elektrické přístroje nejsou hračky pro děti!

Uschovávejte a používejte přístroj mimo dosah dětí.

• Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.
• Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.
• Neskladujte v přístroji výbušné látky, jako např. spreje s hnacím plynem.

UPOZORNĚNÍ!

- Přístroj odpojte od sítě:

– Před každým čištěním a údržbou

– Po každém použití

- Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

POZOR!

• Připojte přístroj pouze následujícím způsobem:
• Přívodním kabelem stejnosměrného napájení k palubní zásuvce se stejnosměrným proudem ve vozidle (např. autozapalovač).
  – Přívodním kabelem 230 V k síti střídavého proudu 230 V.
• Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.
• Chladicí box není vhodný k přepravě leptavých látek nebo látek obsahujících rozpouštědla.
• Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
• Pokud je chladicí box připojen k zásuvce stejnosměrného proudu: Odpojte chladicí box a jiné spotřebiče od baterie dříve, než je připojíte k nabíječce
• Pokud je chladicí box připojen k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladicí box. V opačném případě může dojít k vybití baterie.

2.2 Bezpečnost za provozu přístroje

NEBEZPEČI!

- Nikdy se nedotýkejte odizolovaných vodičů holýma rukama. To platí především pro provoz v síti střídavého napětí.

UPOZORNĚNÍ!

- Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.

POZOR!

• Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.
• Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).
• Nebezpečí přehřátí!

Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, do-statečně odváděno. Zajistěte, aby byl přístroj postaven v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat.

• Pamatujte, že nesmějí být zakryty větrací otvory.
• Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.
• Nikdy neponořujte přístroj do vody.
• Chraňte přístroje a kabely před horkem a vlhkem.

3 Použití v souladu se stanoveným účelem

Chladnička je určena ke chlazení a ohřevu potravin. Spínačem můžete přepnout režim chlazení a režim ohřevu.

Přístroj je konstruován k provozu na palubní zásuvce 12 V=== vozidla (např. zapalovač), lodi nebo obytného vozidla, a na elektrické síti se střídavým napětím 230 V===.

Chladnička je určena k použití v domácnostech a v podobných oblastech používání – například:

• v kuchyních personálu v obchodech, kancelářích a dalších pracovních oblastech;
  • v zemědělství;
• pro hosty v hotelech, motelech a dalších ubytovacích zařízeních;
  • v penzionech se snídaní;
• ve stravovacích a podobných velkoobchodních aplikacích.

Přístroj je vhodný také ke kempování. Výrobek nesmíte vystavit dešti.

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví!

Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat.

4 Rozsah dodávky

Poz. obr. 1, strana 3	Množství Název
1 1 Chladnička
2	1	I	z	o
- 1 Návod k obsluze

5 Technický popis

Chladicí box je určen k mobilnímu použití. Obsah boxu můžete chladit na teplotu o max. 20 °C nižší než okolní teplota nebo jej udržovat chladný, nebo můžete obsah ohřát na max. 65 °C nebo jej udržovat teplý.

Lehčí izolační víko představuje přepravní alternativu víka agregátu. Pamatujte, izolační víko nechladí.

Chlazení funguje na principu termoelektrického chlazení, při kterém nedochází k opotřebení. Teplo je odváděno ventilátorem.

Pokud je chladnička připojena k síti střídavého proudu 230 V, můžete ji používat ve dvou různých provozních režimech:

• Režim ECO: chladnička spotřebovává méně energie
• Režim MAX: Chladnička dosahuje maximálního chladicího výkonu

Požadovaný chladicí výkon je nastaven pomocí regulátoru chladicího výkonu:

Ke zvýšení chladicího výkonu otáčejte regulátor chladicího výkonu ve směru hodinových ručiček.
K dosažení maximálního chladicího výkonu otáčejte regulátor chladicího výkonu až na doraz ve směru hodinových ručiček (poloha „max“).
Ke snížení chladicího výkonu otáčejte regulátor chladicího výkonu proti směru hodinových ručiček.

K vypnutí chladničky otáčejte regulátor chladicího výkonu až na doraz proti směru hodinových ručiček (poloha „off“).

Pokud je chladnička připojena k zásuvce DC, nelze nastavovat chladicí výkon. Chladicí systém potom chladí na nejnižší hodnotu.

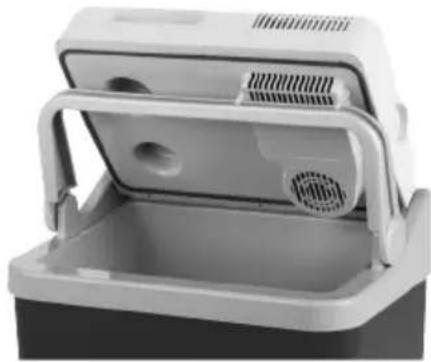

5.1 Popis přístroje

Poz.obr. 1, strana 3	Název
3	R	u	k	o	j
4	V	ětrací drážky
5	Přihrádka na přívodní kabel

5.2 Ovládací prvky

Poz. 2, strana 3	Název
1 Kontrolka chlazení
2 Kontrolka ohřevu
3 Spínač
4 Regulátor výkonu chlazení ECO

6 Obsluha

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví!

Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

POZOR! Nebezpečí poškození!

• Dbejte, aby byly v chladničce skladovány pouze předměty nebo potraviny, které je dovoleno chladit na nastavenou teplotu.
• Víko chladicího boxu musí být při vkládání nebo vyjímání obsahu boxu vždy zajištěno pojistkou (obr. 3, strana 4). Pokud otevřete víko zcela a bez zajištění, může se box převážit.
• Nechlad'te nápoje nebo pokrmy ve skleněných nádobách na příliš nízkou teplotu. Při zmrznutí zvětšují nápoje nebo tekuté potraviny svůj objem. Následkem může být poškození nebo zničení skleněných nádob.
• Pamatujte, že stejně jako u každé jiné chladničky musí být zajištěno dobré odvětrávání, které umožňuje dostatečné odvádění vznikajícího tepla. V opačném případě není zajištěna řádná funkce přístroje. Především pak nesmějí být zakrývány větrací otvory.

POZNÁMKA

• Dříve než uvedete novou chladničku do provozu, musíte ji z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též „Čištění a údržba“ na stranì 185).
• Při delším použití chladničky se může uvnitř výrobku vytvořit několik kapek vody. Je to obvyklý jev, protože vlhkost ve vzduchu kondenzuje a sráží se s klesající teplotou v chladničce. Chladnička tedy není vadná. Případně chladničku vytřete suchou utěrkou.

POZNÁMKA

Pokud rukojeť překlopíte směrem dozadu nebo při přenášení chladničky je víko zavřeno. Víko můžete otevřít pouze pokud změníte polohu rukojeti směrem dopředu.

6.1 Tipy k úspoře energie

• K používání vyberte dobře větrané místo chráněné před slunečním zářením.
• Pokud si přejete nastavit vyšší efektivitu využití energie a omezený chladicí výkon chladicího boxu, využijte režimu ECO.
• Teplé pokrmy nechejte před uložením do chladicího boxu vychladnout.
• Neotevírejte chladicí box častěji, než je nezbytně nutné.
• Nenechávejte chladicí box otevřený déle, než je nezbytně nutné.

6.2 Použití chladničky v režimu DC

▶ Umístěte přístroj na pevnou podložku.
Připojte přívodní kabel napájení stejnosměrným proudem k zapalovači nebo do zásuvky na stejnosměrný proud ve vozidle.

▶ Přepněte přepínač (obr. 2 3, strana 3) na ovládacím panelu do polohy „(chlazení) nebo „(ohřev). Tím přístroj zapnete.

√ Přístroj zahájí chlazení nebo ohřev vnitřního prostoru.

√Kontrolky na ovládacím panelu informují o provozním režimu:

Provozní kontrolka Provozní režim
Zelená (obr. 2 1, strana 3)	Chlazení
Červená (obr. 2 2, strana 3)	Ohřev

▶ Při vypínání přístroje:
- Přepněte přepínač na ovládacím panelu z polohy „●“ (ohřev) nebo „★(chlazení) do polohy „OFF“, - Odpojte přívodní zástrčku.

6.3 Použití chladničky v režimu AC

▶ Umístěte přístroj na pevnou podložku.
▶ Připojte přístroj přívodním kabelem 230 V k síti střídavého proudu 230 V.

▶ Přepněte regulátor chladicího výkonu do požadované polohy.

▶ Přepněte přepínač (obr. 2 3, strana 3) na ovládacím panelu do polohy „” (chlazení) nebo „•” (ohřev). Tím přístroj zapnete.

√ Přístroj zahájí chlazení nebo ohřev vnitřního prostoru.

√Kontrolky na ovládacím panelu informují o provozním režimu:

Provozní kontrolka Provozní režim

Zelená (obr. 2 1, strana 3)	Chlazení
Červená (obr. 2 2, strana 3)	Ohřev

Při vypínání přístroje: Přepněte přepínač na ovládacím panelu z polohy „” ( o h řev)nebo „ “ (chlazení) do polohy „OFF“.

6.4 Výměna víka

POZNÁMKA

Pamatujte: Izolační víko je určeno pouze k udržování nízké teploty, nikoliv k aktivnímu chlazení.

Přepravní alternativou víka agregátu je izolační víko.

▶ Přesuňte rukojeť chladicího boxu směrem dopředu.
▶ Otevřete víko do kolmé polohy a vytáhněte je směrem nahoru.
▶ Vložte víko vodicími výstupky do drážek chladicího boxu.

6.5 Připojení k zapalovači cigaret

POZNÁMKA

Pokud připojíte chladničku k zapalovači v automobilu pamatujte, že možná budete muset zapnout zapalování vozidla, aby bylo zahájeno napájení přístroje.

7 Čištění a údržba

VÝSTRAHA!

Před zahájením jakéhokoliv čištění nebo údržby odpojte výrobek od sítě.

POZOR! Nebezpečí poškození!

• Nikdy neumývejte chladicí box pod tekoucí vodou nebo ve vodní lázni.
• Nepoužívejte k čištění čisticí písky nebo tvrdé předměty, může dojít k poškození chladicího boxu.

▶ Pokud je to nutné, očistěte přístroj zevnitř a zvenčí vlhkým hadrem.
Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje.

8 Z á r u k a

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,
• Uvedení důvodu reklamace nebo popis vady.

9 O d s t r a ňování por

Závada	Možná příčina	Návrh řešení
Přístroj nefunguje (zástrčka je zapojena v z á su v c e ).	Zásuvka 12 V (zapalo-vač) ve vozidle není pod napětím.	Ve většině automobilů musíte nejprve spustit zapalování, aby byl zapalovač pod napětím.
	Zásuvka na střídavé napětí není pod napě-tím.	Zkuste to na jiné zásuvce.
	Vnitřní ventilátor nebo chladicí prvek je vadný.	Opravu smí provést pouze schválená provozovna zákaznického centra.
Použití napájení ze zásuvky 12 V (zapalovač): Je zapnuto zapalování, ale box nefunguje.	Objímka zásuvky 12 V je znečištěná. Následkem je špatný elektrický kon-takt.	Pokud je zástrčka chladničky v objímce zásuvky 12 V velmi horká bud očistěte objímku nebo zkontrolujte, zda je zástrčka správně smontovaná.
	Pojistka zástrčky 12 V je spálená.	Vyměňte pojistku zástrčky 12 V za novou o stejné hodnotě (obr. 4 1, strana 4).
	Pojistky automobilu jsou spálené.	Vyměňte pojistku zásuvky vozidla 12 V (obvykle 15 A, viz návod k obsluze vašeho vozidla).

10 Likvidace

Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

11 Technické údaje

	CoolFun CD28
Napájení: 12 V---	220–240 V---, 50 Hz
Příkon:	47 W (12 V---, chlazení)39 W (12 V---, ohřívání)Max. 55 W (230 V---, chlazení)39 W (230 V---, ohřívání)8,5 W (AC, režim ECO)
Chladicí výkon:	Max. o 20 °C níže než okolní teplota
Výkon ohřívání:	Vnitřní teplota cca 65 °C
Kategorie: Spižírna
Energetická třída účinnosti:	A++
Spotřeba energie: 75 kWh/annum
Obsah brutto: 26 l
Užitečný obsah: 25 l
Klimatická třída: ST
Okolní teplota:	+16 °C – +38 °C
Hlukové emise:	39 dB
Rozměry (mm):	390 x 280 x 520
Hmotnost:	cca 4,7 kg
Kontrola/certifikát:

2 B e z p e čnostné pokyny

2.1 Všeobecná bezpečnost'

NEBZPEČENSTVO!

• Odpojte zariadenie z el. siete
  – pred každým čistením a ošetrovaním
  – po každom použití

Chladenie je neopotrebovatel'ný termoelektrický chladič s odvádzaním tepla ventilátorom.

Požadovaný chladiaci výkon sa nastaví pomocou regulátora chladiaceho výkonu:

Aby ste chladiaci výkon zvýšili, otočte regulátor chladiaceho výkonu v smere hodinových ručičiek.

Pre maximálny chladiaci výkon otočte regulátor chladiaceho výkonu až na doraz v smere hodinových ručičiek (poloha „max“).

Aby ste chladiaci výkon znížili, otočte regulátor chladiaceho výkonu proti smeru hodinových ručičiek.

• posuňte spínač na ovládacom paneli z polohy „” (ohrievanie) alebo „” (chladenie) do polohy „OFF“,
  – vytiahnite pripájací konektor.

Pred každým čistením a ošetrovaním odpojte zariadenie od siete.

POZOR! Nebezpečenstvo poškodenia!
