NÁVOD K OBSLUZE TropiCool TC 14FL WAECO
CS 143 Termoelektrický chladicí box Návod k obsluze
SK 153 Termoelektrický chladiaci box Návod na obsluhu
1

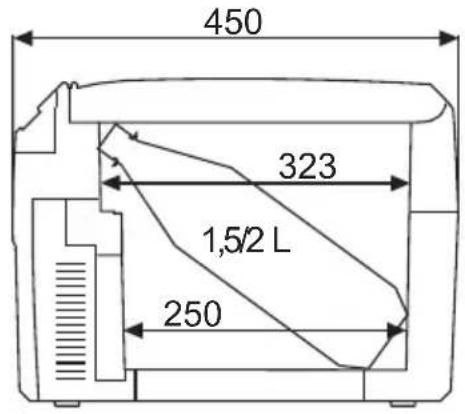

TC14FL-AC


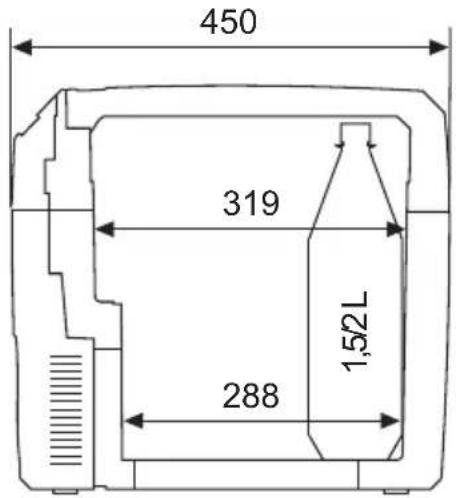

450 319 288 1,52L


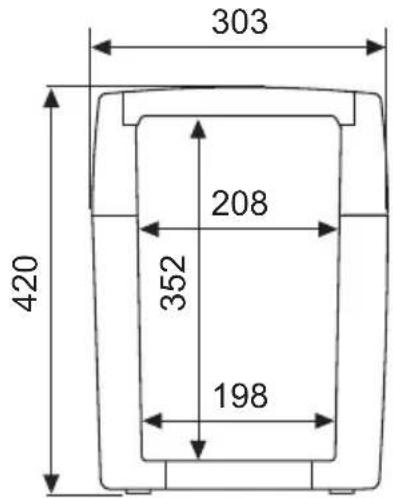

303 208 352 198 420TC35FL-AC


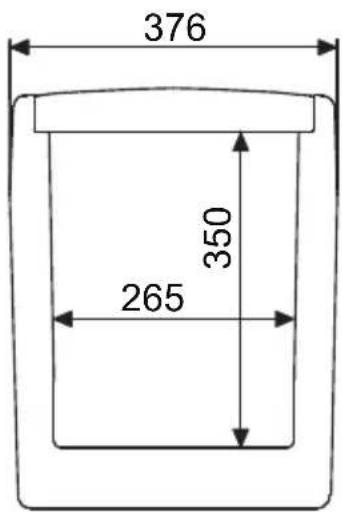

376 350 265


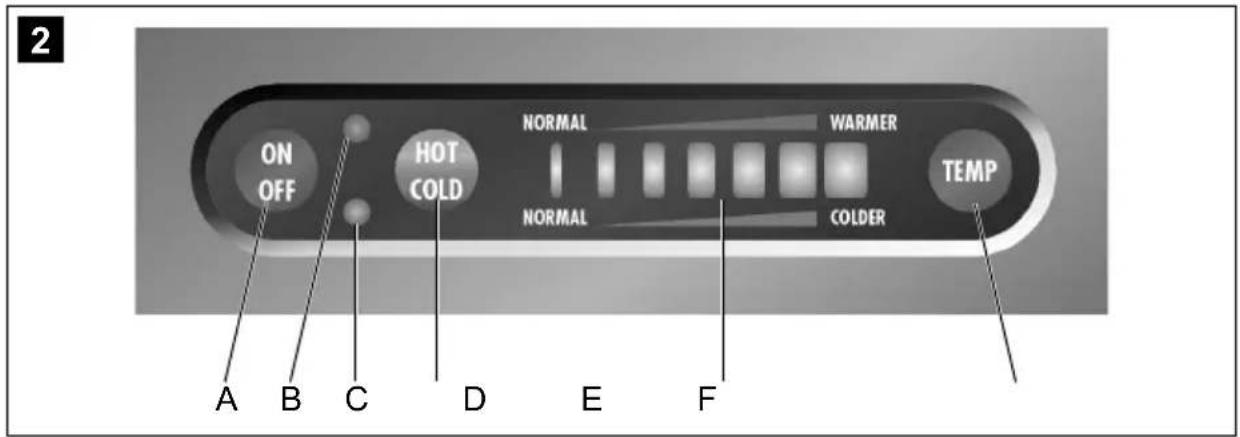

2 ON OFF HOT COLD NORMAL WARMER NORMAL COLDER TEMP A B C D E F
Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje přístroje předejte návod novému uživateli.
Výrobce neručí za škody, které vzniknou nesprávným použitím nebo nesprávnou obsluhou.
Obsah
1 Vysvětlení symbolů 143
2 Bezpečnostní pokyny....144
3 Obsah dodávky 146
4 Použití v souladu s účelem 146
5 Technický popis ..... 147
6 Obsluha 147
7 Čištění a péče 150
8 Likvidace 150
9 Odstraňování poruch a závad ..... 151
10 Technické údaje.... 152
1 Vysvětlení symbolů
NEBEZPEČI!
Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění.
VÝSTRAHA!
Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.
UPOZORNĚNÍ!
Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.
POZOR!
Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.
POZNÁMKA
Doplňující informace týkající se obsluhy výrobku.
Činnost: Tento symbol vás vyzývá k tomu, abyste něco učinili. Potřebné činnosti jsou popisovány v příslušném pořadí.
√ Tento symbol popisuje výsledek určité činnosti.
Obr. 1 5, strana 3: Tento údaj odkazuje na prvek, zobrazený na obrázku. Na tomto příkladu se jedná o „pozici 5 na obrázku 1 na straně 3“.
2 B e z p e čnostní pokyny
2.1 Obecná bezpečnost
NEBEZPEČI!
- Na člunech a lodích: Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn spínačem FI.
VÝSTRAHA!
- V případě, že je přístroj viditelně poškozen, nesmíte jej používat.
- Opravy tohoto přístroje smí provádět pouze odborníci. Nesprávně provedené opravy mohou způsobit značné škody.
- Osoby (včetně dětí), které z důvodu svých fyzických, senzorických nebo duševních schopností, nebo své nezkušenosti nebo neznalosti, nejsou schopny bezpečně používat výrobek, ne-smějí tento výrobek používat bez dohledu odpovědné osoby nebo bez jejího poučení.
- Elektrické přístroje nejsou hračky pro děti!
Uschovávejte a používejte přístroj mimo dosah dětí.
- Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.
- Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.
- Neskladujte v přístroji výbušné látky, jako např. spreje s hnacím plynem.
UPOZORNĚNÍ!
- Přístroj odpojte od sítě:
– Před každým čištěním a údržbou
– Po každém použití
- Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.
POZOR!
- Připojte přístroj pouze následujícím způsobem:
- Přívodním kabelem stejnosměrného napájení k palubní zásuvce se stejnosměrným proudem ve vozidle (např. zapalovač cigaret).
– Přívodním kabelem 230 V k síti střídavého proudu 230 V.
- Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.
- Chladnička není vhodná k přepravě leptavých látek nebo látek obsahujících rozpouštědla.
- Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
- Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k nabíječce.
- Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.
2.2 Bezpečnost za provozu přístroje
NEBEZPEČI!
- Nikdy se nedotýkejte odizolovaných vodičů. To platí především pro provoz v síti střídavého napětí.
UPOZORNĚNÍ!
- Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.
POZOR!
- Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.
- Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).
- Nebezpečí přehřátí!
Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, do-statečně odváděno. Zajistěte, aby byl přístroj postaven v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat.
- Pamatujte, že nesmějí být zakryty větrací otvory.
- Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.
- Nikdy neponořujte přístroj do vody.
- Chraňte přístroje a kabely před horkem a vlhkem.
3 Obsah dodávky
- Chladnička
- Přívodní kabel k připojení 220-240 V\~
- Přívodní kabel k připojení 12/24 V=
- Návod k obsluze
Před uvedením přístroje do provozu se přesvědčte o úplnosti součástí, jež patří k objemu dodávky.
4 Použití v souladu s účelem
Chladicí přístroj je vhodný k chlazení potravin a pokrmů a udržovíní jejich teploty. Přístroj je vhodný také ke kempování.
Pokud chcete chladit léky zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům na skladování příslušného léčiva.
Veškeré materiály chladničky jsou pro potraviny neškodné.
5 Technický popis
Chladicí box je určen k mobilnímu použití. Obsah můžete chladit na teplotu o max. 30 °C nižší než okolní teplota, nebo jej udržovat chladný (vypnutí termostatem při cca +1 °C), nebo můžete obsah ohřát na max. 65 °C, nebo jej udržovat teplý.
Jakmile přístroj dosáhne nastaveného rozsahu teplo, dojde automaticky k přepnutí do úsporného režimu. V tomto režimu je výhradně spotřebovávána energie, která je nutná k zachování teploty uvnitř boxu.
Systém funguje na principu termoelektrického chlazení, při kterém nedochází k opotřebení. Teplo je odváděno ventilátorem.
Chladicí box je vybaven funkcí automatického prioritního spínání. Tím je zajištěno aby při současném připojení k síti střídavého proudu a k baterii 12/24 V bylo využívání sítě střídavého proudu.
6 Obsluha
POZNÁMKA
Dříve než uvedete novou chladničku do provozu, musíte ji z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též „Čištění a péče“ na stranì 150).
6.1 Tipy k úspoře energie
POZNÁMKA
Ventilátor uvnitř chladicího boxu zajišťuje cirkulaci studeného vzduchu uvnitř boxu, čímž je dosaženo lepšího chladicího výkonu. K tomu, aby studený vzduch při otevření chladicího boxu neunikal, je box vybaven spínačem, který vypne ventilátor při otevření víka.
- K používání vyberte dobře větrané místo chráněné před slunečním zářením.
- Pokud si přejete nastavit vyšší efektivitu využití energie a omezený chladicí výkon chladničky, využijte režimu ECO.
- Teplé pokrmy nechejte před uložením do chladničky vychladnout.
- Neotevírejte chladničku častěji, než je nezbytně nutné.
- Nenechávejte chladničku otevřenou déle, než je nezbytně nutné.
6.2 TC35FL-AC: Otevření chladicího boxu
Chladicí box TC35FL-AC musí být při otevření odjištěný (obr. 4, strana 3).
6.3 Zapínání chladicího boxu
POZOR!
Pamatujte, že v chladicím boxu musejí být pouze výrobky nebo předměty, které je dovoleno zchladit nebo ohřát na nastavenou teplotu.
▶Postavte chladicí box na pevnou podložku.
POZNÁMKA
Zástrčka je vybavena zabezpečením proti přepólování: Můžete ji zapojit do zásuvky pouze jediným způsobem (obr. 3, strana 3).
▶Připojte chladicí box
– dodaným přívodním kabelem k zásuvce střídavého proudu 220-240 V, nebo...

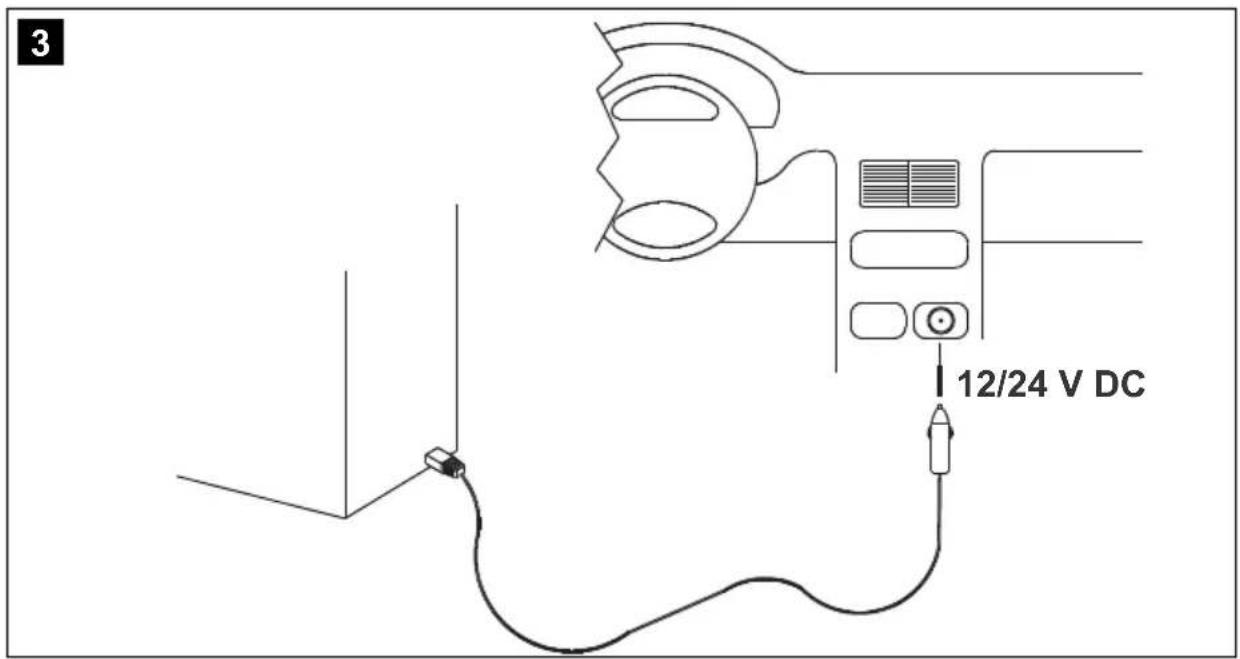

- dodaným přívodním kabelem k zásuvce 12/24 V ve vozidle (obr. 3, strana 3).
Stiskněte tlačítko „ON/OFF“ na ovládacím panelu (obr. 2 A, strana 3), tím zapnete chladicí box.
√ Chladicí box zahájí chlazení popř. ohřev vnitřního prostoru:
Provozní kontrolka Provozní režim
Červená (obr. 2 B, strana 3)
Ohřev
Modrá (obr. 2 C, strana 3)
Chlazení
6.4 Přepínání mezi chlazením a ohřevem
▶ Pokud si přejete přepnout chlazení a ohřev, stiskněte tlačítko „HOT/COLD“ (obr. 2 D, strana 3).
POZNÁMKA
Řídicí jednotka chladicího boxu je vybavena pamětí (memory): „Zapamatuje“ si vybraný rozsah teplot pro každý režim (chlazení a ohřev). Při každém zapnutí nebo přepnutí tak bude vždy nastaven vybraný rozsah teplot příslušného režimu.
√ Červená nebo modrá provozní kontrolka svítí a přístroj zahajuje chlazení nebo ohřev.
▶ Pokud si přejete ukončit režim chlazení nebo ohřevu, stiskněte tlačítko „ON/OFF“ (obr. 2 A, strana 3).
▶ Pokud nebudete chladničku dále používat, odpojte ji od sítě.
6.5 Nastavení teploty
Stavové kontrolky teploty (obr. 2 F, strana 3) indikují vybraný rozsah teplot. Se zvyšujícím se počtem svítících kontrolek LED se zvyšuje také intenzita rozsahu teplot.
POZNÁMKA
Následující údaje o teplotách jsou s tolerancemi a závisejí na pozi- ci měřicího snímače.
Vnitřní teplota za okolní teploty cca 25 °C:
| Stavová kontrolka Teplotní rozsah | |
| Chlazení | Sedm svítících kontrolek LED cca 1 °C uvnitř |
| Jedna svítící kontrolka LED cca 16 °C uvnitř(režim ECO) | |
| Ohřev | Sedm svítících kontrolek LED cca 65 °C uvnitř |
| Jedna svítící kontrolka LED cca 50 °C uvnitř |
Pokud si přejete nastavit teplotu chlazení/ohřevu, stiskněte tlačítko „Temp“ (obr. 2 F, strana 3) a podržte je, dokud nedosáhnete nastaveného teplotního rozsahu.
6.6 Připojení k zapalovači cigaret
POZNÁMKA
Při připojování chladicího boxu k zapalovači cigaret (obr. 3, strana 3) vašeho vozidla pamatujte, že bude případně nutné za-pnout zapalování, aby bylo zaručeno napájení přístroje proudem.
6.7 Demontáž víka
Víko chladicího boxu můžete demontovat (obr. 5, strana 4):
▶ Otevřete víko tak, aby svíralo s boxem úhel zhruba 30°.
Zatáhněte víko směrem dopředu a šikmo je vytáhněte.
7 Čištění a péče
VÝSTRAHA!
Před zahájením jakéhokoliv čištění nebo údržby odpojte výrobek od sítě.
POZOR! Nebezpečí poškození!
- Nikdy neumývejte chladicí box pod tekoucí vodou nebo ve vodní lázni.
- Nepoužívejte k čištění čisticí písky nebo tvrdé předměty, může dojít k poškození chladicího boxu.
▶ Pokud je to nutné, očistěte přístroj zevnitř a zvenčí vlhkým hadrem.
Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje.
8 Likvidace
▶ Obalový materiál likvidujte v odpadu určeném k recyklaci.
Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.
9 O d s t r a ňování por
| Závada | Možná příčina | Návrh řešení |
| Váš box nefunguje a kolo větráku, které je viditelné zvenku, se neotáčí. | Zapalovač cigaret vašeho vozidla není zásobován napětím. | Ve většině automobilů musíte nejprve spustit zapalování, aby byl zapalovač pod napětím. |
| Je zapnuto zapalování, ale box nefunguje. Okamžitě odpojte zástrčku ze zásuvky a provedte následující kontroly. | Objímka zapalovače cigaret je znečištěna. Následkem je špatný elektrický kontakt. | Očistěte pomocí nekovového kartáčku a rozpouštědla objímku zapalovače cigaret tak, aby byl střední kolík kontaktu čistý. Pokud je zástrčka chladicího boxu v objímce zapalovače velmi horká bud očistěte objímku nebo zkontrolujte, zda je zástrčka správně namontována. |
| Pojistka připojovacího kabelu je propálená. | Vyměňte pojistku připojovacího kabelu (5 A). | |
| Pojistky automobilu jsou spálené. | Vyměňte pojistku zapalovače cigaret ve vozidle (obyčejně 15 A) (Přihlížejte v této souvislosti k provoznímu návodu vašeho vozidla). | |
| Chladicí box nepodává uspokojivý chladicí výkon a vnější větrákové kolo se neotáčí. | Větrákový motor je defektní. | Opravu smí provést pouze schválená provozovna zákaznického centra. |
| Chladicí box nepodává uspokojivý chladicí výkon a vnější větrákové kolo se otáčí. | Je defektní motor pro vnitřní větrák. | Opravu smí provést pouze schválená provozovna zákaznického centra. |
| Je defektní Peltierový prvek. | ||
| Integrovaný síťový zdroj je vadný. | Opravu smí provést pouze schválená provozovna zákaznického centra. |
10 Technické údaje
| TC14FL-AC TC | 21FL-AC TC35FL-AC | ||
| Napájení: | 12/24 V==/220–240 V~ | ||
| Příkon: | 46 W (12 V==)50 W (24 V==)64 W (230 V~) | ||
| 8,5 W (AC, režim ECO) | 8,8 W (AC, režim ECO) | ||
| Teplotní rozsah: | Chlazení: až cca 1 °C teploty uvnitř(až o 30 °C níže než okolní teplota)Ohřev: až cca 65 °C teploty uvnitř | ||
| Kategorie: 10 (jiným prosto-rem) | 10 (jiným prosto-rem) | 10 (jiným prosto-rem) | |
| Energetická třída účin-nosti | A++ A++ A++ | ||
| Spotřeba energie: 74 kWh/annum 77 kWh/annum 77 kWh/annum | |||
| Obsah brutto: 14 l | 21 l | 35 l | |
| Užitečný obsah: | 14 l | 20 l | 33 l |
| Klimatická třída: | T | T | T |
| Okolní teplota: | +16 °C – +43 °C | +16 °C – +43 °C | +16 °C – +43 °C |
| Hlukové emise: | 41 dB(A) | 41 dB(A) | 41 dB(A) |
| Hmotnost: | 5,5 kg | 7 kg | 10 kg |
| Kontrola/certifikát: |  | ||
2 B e z p e čnostné pokyny
2.1 Všeobecná bezpečnost'
NEBZPEČENSTVO!
- Odpojte zariadenie z el. siete
- pred každým čistením a ošetrovaním
- po každom použití
Chladenie je neopotrebovatelný termoelektrický chladič s odvádzaním tepla ventilátorom.
Stlačte tlačidlo „ON/OFF“ na ovládacom paneli (obr. 2 A, strane 3), čím chladiaci box zapnete.
Ked' chcete zvolit' teplotu chladenia/ohrievania, stláčajte tlačidlo „Temp“ (obr. 2 F, strane 3) dovtedy, kým nedosiahnete požadovaný teplotný rozsah.
6.6 Pripojenie na autozapal'ovač
POZNÁMKA
Pred každým čistením a ošetrovaním odpojte zariadenie od siete.
