NÁVOD K OBSLUZE DO261A DOMO

Tento návod Vám poskytne užitečné informace pro instalaci a údržbu Vámi zakoupeného zařízení. Správně nainstalovaná a udržování klimatizační jednotka bude fungovat dlouho a bez problémů.

Když vyjmete zařízení z krabice, zkontrolujte jej zda nebylo poškozeno přepravou.

Každé zařízení je kontrolováno před expedováním z výrobní továrny.

Důležité! Po vybalení musíte nechat přístroj minimálně 2 hodiny nechat v klidu stát a nezapínat. Pokud se tímto nebudete řídit, můžete zařízení poškodit! Pokud nechcete, aby jednotka vyfukovala teplý vzduch do místnosti, musíte připojit rouru pro odvod teplého vzduchu z místnosti.

BEZPEČNOSTNÍ UPOZORNĚNÍ

Přístroj je určen pro provoz v síti s napětím 220V-240V. Nepoužívejte zásuvkové rozdvojky ani prodlužovací kabely. Před přemist’ováním přístroje, tento vypněte a vytáhněte ze zásuvky. Nikdy nepokládejte přístroj do vodorovné polohy! Zařízení obsahuje kompresor a mohlo by se nenávratně poškodit. Používejte přístroj pouze na vodorovné podlaze a ve vzpřímené poloze.

Přenášení zařízení doporučujeme provádět ve dvou a více lidech.

Po vypnutí přístroje vyčkejte alespoň 3 až 4 minuty, než jen opět zapne. Opravy přístroje vždy svěřte kvalifikovanému odborníkovi, či autorizovanému servisu.

Používejte jen zásuvky s uzemňovacím kolíkem a bez rozdvojek, prodlužovaček a jiných adaptérů.

Tento přístroj se hodí pro domácí a podobné použití jako například:

Kuchyňský koutek v obchodech, kancelářích a podobných místech pro zaměstnance.

Na usedlostech.

V hotelových a motelových pokojích a jiných místech obytného charakteru.

Čekárny apod.

Dávejte pozor: zařízení by nikdy nemělo být používáno s externím časovačem, či jiným neoriginálním ovládáním. Děti a lidé s pohybovým nebo mentálním omezením by neměli přístroj obsluhovat samy a stejně tak lidí neseznámení se správným používáním tohoto přístroje. Ubezpečte se, aby si se zařízením nemohli hrát děti.

DALŠÍ OPATŘENÍ

Nejlepší je umístit přístroj vedle okna, nebo dveří.

Umístěte jej na rovnou podlahu.

Nechte 60 cm mezi zdí a otvorem pro výfuk vzduchu.

Připevněte jeden konec roury pro odvod vzduchu na zařízení a nechte ji odvádět teplý vzduch ven oknem, dveřmi nebo dírou ve zdi.

Ujistěte se, že nemůže dojít k zablokování nasávání a výfuku vzduchu.

Abyste predešli rušení, postavte prístroj nejméně 1 metr od televizí a rádií.

Nevystavujte přístroj přímým slunečním paprskům. Přístroj nenaklánějte více jak 35°.

Nikdy nesmíte přístroj položený na boku, či úplně přetočený dnem nahoru.

POPIS ČÁSTÍ PRÍSTROJE

1. Ovládací panel
2. Výfuk studeného vzduchu
3. Infračervený senzor
4. Dálkové ovládání
5. Madla pro prénášení
6. Roura pro odvod vzduchu
7. Nasávání vzduchu
8. Přídavný odvod kondenzátu

9. Připojení el. Sítě

10. Hlavní odvod kondenzátu

• Front 1 2 3 4 5 7 8 9 6 10

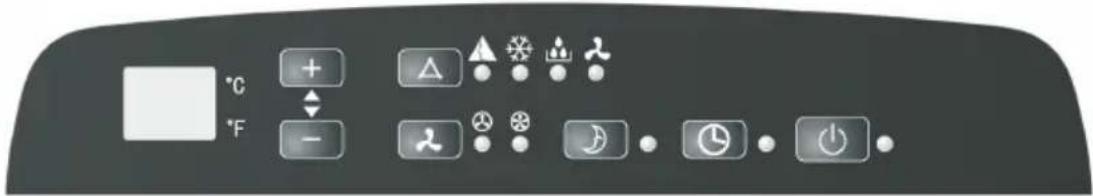

Stand-by button = tlačítko pohotovostního režimu

Timer button = tlačítko časovače

Sleep button = tlačítko spánkového režimu

Speed button = tlačítko rychlosti

Mode button = tlačitko změny pracovního režimu

low, high Fan speed = nízké, vysoké otáčky větráku

Timer/Temperature up button = tlačítko pro prídání času/teploty

Timer/Temperature down button = tlačítko pro ubrání času/teploty

Automatic, Cool, Dehumidify and Fan mode = automatický, chladící, odvlhčovací a ventilátorový mód

Po zapojení přístroje k přívodu el. proudu se ozve zvukový signál. Stiskněte tlačítko

přístroj je nyní zapnutý. Na displeji se ukáže teplota vzduchu v místnosti, zařízení je v automatickém režimu.

Výběr režimu

Stiskněte tlačítko a vyberte jeden režim z menu níže:

Nastavení teploty

Teplotu můžete nastavit v rozmezí 15°C – 31°C po 1°C krocích. Stiskem tlačítka + nebo – můžete teplotu měnit po 1°C.

Nastavení rychlosti ventilátoru

Stiskem tlačítka nastavíte rychlost ventilátoru, viz. menu níže:

Vypnutí přístroje

Pokud stisknete a podržíte tlačítko jednu vteřinu, ozve se zvukový signál a přístroj se vypne.

REŽIMY

Automatický režim

Pokud jste vybrali automatický režim, snímač automaticky nastaví správný režim: ☑r.

Pokud je teplota v místnosti vyšší, nebo rovna 24°C, přístroj automaticky aktivuje chladící režim ✉

Pokud je teplota nižší než 24°C, přístroj automaticky přepne na ventilátorový režim a nastaví správné otáčky ventilátoru.

Odvlhčovací režim

Horní ventilátor pracuje na nízké otáčky a jeho rychlost není možné měnit.

Kompresor a spodní ventilátor přestanou po 8 minutách pracovat a oba znovu zapnou po dalších 6 minutách.

Přístroj běží v nepřetržitém odvlhčovacím režimu a změny nastavení teploty se nijak neprojeví.

Chladící režim

Pokud je teplota v místnosti vyšší než teplota nastavená, zapne se kompresor.

Pokud je teplota místnosti nižší než teplota nastavená, kompresor se vypne a horní ventilátor bude pracovat podle nastavené teploty.

Ventilátorový režim

Horní ventilátor pracuje na nastavené rychlosti a kompresor se spodním ventilátor jsou vypnuty.

Změny nastavení teploty na tuto funkci nebudou mít žádný efekt.

Funkce časovače

Když prístroj běží stiskněte tlačitko časovače pro zapnutí funkce automatického

vypnutí. Čas může být nastaven od 1 do 24 hodin. Stiskem tlačítka ▲ nebo ▼ můžete čas přidat, nebo ubrat postupně po jedné hodině.

Režim spánku

Použití funkce režimu spánku je možné pouze pokud prístroj běží v režimu chlazení (vysoká rychlost ventilátoru)

Pro aktivaci režimu spánku, stiskněte tlačítko funkce 📋. Před stiskem tlačítka se ujistěte, že zařízení již pracuje v režimu chlazení.

Horní ventilátor se automaticky přepne na pomalé otáčky. Po jedné hodině se nastavená teplota zvýší o 1°C a po dvou hodinách o 2°C. Po šesti hodinách se přístroj automaticky vypne.

Ovládací panel má pamět' uchovávající poslední použitá nastavení. Tato pamět' zůstane aktivní dokud přístroj nevypnete do pohotovostního režimu (s výjimkou automatického režimu ).

DÁLKOVÉ OVLÁDÁNÍ

Tlačítko.. Zapnutí/vypnutí přístroje.

tlačítko. Výběr funkce automatického režimu.

tlačítko. Tlačítko pro výběr rychlosti ventilátoru.

▲ tlačítko. Zvýšení teploty, či přidání času.

▼ tlačítko. Snížení teploty, či ubrání času.

tlačítko. Zapnutí/vypnutí funkce režimu spánku.

tlačítko. Zapnutí/vypnutí funkce časovače.

Vložení baterií do dálkového ovládání

Odsuňte kryt na zadní straně ovladače. Umístěte baterie do správné pozice. Zasuňte kryt ovladače zpátky na místo. Budťe si jisti, že jste správně vložili baterie plusovými a minusovými póly podle nákresu uvnitř.

Nepoužívejte starou a novou baterii společně. Pokud nehodláte dálkové ovládání používat po delší dobu, vyndejte baterie z ovladače. Použité baterie vždy předejte firmě zabývající se likvidací takového odpadu. Ovladačem vždy miřte přímo na snímač na zařízení. Dálkové ovládání má dosah maximálně 7 metrů.

INSTALACE ROURY PRO

ODVOD VZDUCHU

1. Vzduchové potrubí.
2. Adaptér pro připojení na přístroj.
3. Díl pro uchycení roury na zdi.
4. Dálkové ovládání.

Roztáhněte rouru tažením za profilehlé konce.

Přišroubujte rouru na čtvercový adaptér pro připojení na přístroj.

Přišroubujte druhý konec roury na držák roury na zdi.

Připojte čtvercový adaptér na přístroj.

FUNKCE AUTOMATICKÉ OCHRANY PŘÍSTROJE

Tato funkce může automaticky vypnout zařízení v následujících případech:

Chlazení Teplota v místnosti přesáhne 43 °CTeplota v místnosti je nižší než 15°C

Odvlhčování Teplota v místnosti je nižší než 15 °C

Pokud je Váš přístroj nastaven na chlazení, nebo odvlhčování a okno do místnosti zůstává po delší dobu otevřené a relativní vlhkost se pohybuje kolem 80%, může kondenzát přetéci.

Použitelnost funkce ochrany přístroje

Pokud je prístroj restartován ihned po vypnutí, funkce automatické ochrany prístroje nedovolí zařízení ihned pracovat. Vždy počká 3 minuty před znovuspuštěním prístroje. Pokud prístroj odpojíte od elektrického proudu, nastaví se do základního nastavení. Nastavení časovače musí být znovu nastaveno.

Odvod kondenzátu

Přístroj má nádobu na vodu k recyklaci. Pokud je hladina vody nižší než minimální, pumpa pro recyklování vody bude vypnuta. Když se hladina vody dostane nad minimální hranici, pumpa zapne. Pokud hladina vody dosáhne maximální možné úrovně, objeví se na displeji E4 značící plnou nádobu. Nádobu můžete vyprázdnit otevřením odvodu kondenzátu na spodku přístroje. Připravte si nádobu na zachycení vody. Nechte volně vodu vytéci z přístroje ven a opět přístroj zavřete a zapněte.

Údržba

Než přístroj odpojíte z elektrické sítě, vypněte ho. Čistěte jej jemným a suchým hadříkem. Pokud je zařízení velmi špinavé, můžete použít k vyčištění hadr namočený do vlažné vody. Nikdy nepoužívejte agresivní čistící prostředky, rozpouštědla a drsné houbičky, či hadry. Nikdy přístroj nemyjte proudem vody.

Čištění vzduchového filtru

Vypněte přístroj a povolte zámek držáku vzduchového filtru pootočením nahoru. Tento držák je na zadní straně přístroje. Vyjměte vzduchový filtr tlakem nahoru. Filtr můžete omýt ve vlažné mýdlové vodě a nechte jej oschnout před vložením zpět do přístroje. Pokud se přístroj nachází ve velmi prašném prostředí, měl by být vzduchový filtr čištěn každé dva týdny.

Nepoužívání přístroje po delší dobu

Otevřete uzávěr výstupu kondenzátu a odstraňte z přístroje zbývající vodu. Nechte běžet samotný ventilátor ještě další den abyste zajistili vysušení přístroje. Vypněte přístroj a odpojte od elektrické sítě. Vyjměte baterie z dálkového ovládání. Vyčistěte vzduchový filtr, vysušte jej a vložte zpět. Odpojte rouru pro odvod vzduchu a díru zakryjte.

CHYBOVY A CHYBOVÁ HLÁŠENÍ PŘÍSTROJE

Přístroj se nechce zapnout Přístroj je špatně zapojený do elektrické sítě.
	Pojistka přístroje shořela.
	Baterie v dálkovém ovládání jsou vybité.
	Vždy počkejte 3 minuty před znovuzapnutím přístroje, pokud ho restartujete.

Přístroj pracuje jen krátkou chvíli	Nastavená teplota je podobná teplotě v místnosti.
	Vyberte nižší teplotu nebo počkejte dokud se přístroj sám znovu nezapne.
	Výstup vzduchu je něčím blokován.

Přístroj pracuje, ale nechladí Máte	otevřené dveře, nebo okno.
	Máte v místnosti zapnuté topení.
	Vzduchový filtr je zanesený.
	Výstup/vstup vzduchu je blokovaný.
	Nastavená teplota je příliš vysoká.
Z přístroje vytéká při pohybu voda	Vyprázdněte nádobu s kondenzátem.
	Umístěte přístroj na vodorovnou podložku.
Na displeji je kód E4 Vyprázdněte	nádobu kondenzátu.
	Pokud tento kód svítí na displeji neustále, kontaktujte servis.
Kód E2 Rozbitý snímač teploty,	musí být vyměněn.
Kód E3 Senzor odpařování je rozbitý a musí být vyměněn.
