NÁVOD K OBSLUZE KCH 1161 X Kernau

Stali jste se uživateli nejnovější generace kuchyňské digestoře typu KCH 1161 X. Tato digestoř byla navržena a vyrobena s cílem splnit Vaše očekávání a jistě se stane integrální součástí moderně vybavené kuchyně. Použitá moderní konstrukční řešení a nejnovější technologie zajistí digestoři vysokou funkcionalitu a estetiku.

Před zahájením montáže digestoře důkladně seznamte s obsahem tohoto návodu. Díky tomu se vyhnete chybné instalace a obsluze digestoře.

Přejeme Vám, abyste byli s volbou digestoře naší značky maximálně spokojení.

OBSAH

PROVOZNÍ PODMÍNKY 21

URČENÍ A PRACOVNÍ REŽIM.... 25

INSTALACE DIGESTOŘE...... 26

ELEKTRICKÉ PŘIPOJENÍ 26

MONTÁŽ DIGESTOŘE...... 27

FUNGOVÁNÍ DIGESTOŘE...... 27

OVLÁDACÍ PANEL.... 28

ČIŠTĚNÍ A ÚDRŽBA.... 28

FILTR PROTI MASTNOTÁM.... 29

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ...... 29

1. Při provádění instalace spotřebiče postupujte v souladu s podmínkami a pokyny umístěnými v tomto návodu k použití.
2. Výrobce nenese žádnou odpovědnost za poškození vzniklá v důsledku instalace v rozporu s pokyny uvedenými v tomto návodu.
3. Vzhled digestoře se může lišit od digestoře znázorněné na obrázcích v tomto návodu, ale pokyny ohledně obsluhy, údržby a montáže zůstávají neměnné.
4. Spotřebič je určen výhradně pro použití v domácnosti. Záruční podmínky se mění v případě využití spotřebiče pro komerční použití.
5. Uschovejte tento návod k obsluze, abyste ho mohli kdykoliv využít. V případě prodeje spotřebiče nebo přestěhování je třeba zajistit, aby k němu byl přiložen návod k obsluze.
6. Pozorně se seznamte s obsahem návodu k použití, který Vám dodá přesné informace ohledně instalace, používání a péče o spotřebič.
7. Neprovádějte elektrické nebo mechanické úpravy spotřebiče nebo odváděcích vodičů.
8. Nevytahujte zástrčku ze zásuvky taháním za vodič.
9. Napájecí kabel se nemůže dotýkat horkého povrchu.
10. Nespouštějte spotřebič, pokud je napájecí kabel poškozen.

11. Veškeré změny prováděné na konstrukci digestoře osobami bez příslušných oprávnění povedou k vyloučení odpovědnosti výrobce za výrobek.

12. Digestoř by neměla být používána jako opěrná plocha s výjimkou situací, kdy taková možnost byla zřetelně doporučena.

13. Kuchyňská digestoř slouží k odstraňování kuchyňských výparů mimo místnost, musíte ji připojit k příslušnému ventilačnímu kanálu (nepřipojujte ji ke komínovým, kouřovým nebo výfukovým kanálům, které jsou v provozu).
14. Pokud jsou v místnosti kromě digestoře provozovány také jiné spotřebiče s neelektrickým napájením (např. pece na tekutá paliva, průtokové ohřívače, karmy), musíte se postarat o vhodnou ventilaci (přívod vzduchu).
15. Před každou operací čištění, výměny filtru nebo před zahájením opravářských prací musíte vytáhnout ze zásuvky zástrčku spotřebiče.
16. Je zakázáno připojovat spotřebič k elektrické síti před ukončím montáže.
17. Veškeré montážní a údržbové úkony musíte provádět v ochranných rukavicích.
18. Před připojením digestoře k sít'ovému napájení a zkontrolováním jejího správného fungování musíte vždy zkontrolovat, zda byl napájecí kabel správně nainstalován a zda během montáže nebyl digestoří přiškrcen.
19. Nikdy nepoužívejte digestoř bez správně namontovaných filtrů.

20. V rozsahu nutných technických a bezpečnostních prostředků týkajících se odvodu zplodin je třeba přísně dodržovat předpisy vydané kompetentními místními orgány.

21. Digestoř je třeba často čistit jak uvnitř, tak zvenčí (minimálně jednou měsíčně, s dodržením pokynů pro údržbu uvedených v tomto návodu), protože nasycený tuk je hořlavý.

22. Pod kuchyňskou digestoří nesmíte nechat působit otevřený plamen. Během sundávání nádob z hořáků přepněte hořák na minimální plamen.
23. Použití otevřeného ohně ohrožuje filtry a vytváří riziko požáru, proto by k tomu nikdy nemělo dojít. Během smažení zachovejte opatrnost, aby nedošlo k přehřátí oleje a jeho samovznícení. Dostupné díly se mohou významně nahřát, pokud budou používány společně se zařízením určeným pro vaření.
24. Poškozený napájecí kabel je třeba nahradit speciálním vodičem dostupným u výrobce nebo ve specializovaném opravářském podniku.
25. Vzduch z digestoře nelze odvádět do komínové šachty pro odvod zplodin ze zařízení spalujících plyn nebo jiná paliva (neplatí pro digestoře s uzavřeným okruhem).
26. Pokud čištění není prováděno v souladu s návodem, vzniká riziko požáru.
27. Abyste se vyhnuli úrazu proudem, nepoužívejte nebo nenechávejte digestoř bez správně namontovaných žárovek.
28. Zařízení mohou používat děti od 8 let, osoby s omezenými fyzickými, smyslovými či duševními schopnostmi a osoby s nedostatečnými zkušenostmi, jestliže jsou pod dohledem nebo pokud byly poučeny ohledně bezpečného používání zařízení a jsou si vědomi souvisejících rizik. Nedovolte dětem, aby si se zařízením

hrály. Čištění a uživatelskou údržbu nesmějí provádět děti bez dozoru.

1. Bezpečný provoz je možný, pokud při současném provozu digestoře a spalovacích zařízení závislých na vzduchu v místnosti vládne v místě postavení těchto zařízení podtlak maximálně 0,004 milibar (tento bod neplatí, pokud je kuchyňská digestoř používána jako pohlcovač pachů).
2. Spotřebič montujte ve vzdálenosti minimálně 450 mm od elektrické varné desky a 650 mm od plynového sporáku.
3. Jídla připravená na tucích by měla být neustále kontrolována, protože přehřátý tuk se může snadno zapálit.
4. V případě připojení k síti 220 V je vyžadováno připojení k funkční elektrické zásuvce.
5. Zařízení mohou používat děti od 8 let, osoby s omezenými fyzickými, smyslovými či duševními schopnostmi a osoby s nedostatečnými zkušenostmi, jestliže jsou pod dohledem nebo pokud byly poučeny ohledně bezpečného používání zařízení a jsou si vědomi souvisejících rizik. Nedovolte dětem, aby si se zařízením hrály. Čištění a uživatelskou údržbu nesmějí provádět děti bez dozoru.

POZOR: Spotřebič je zabalen do folie, která může být zdrojem nebezpečí. Abyste se vyhnuli nebezpečí nehody, uschovejte folii mimo dosah dětí. Nedovolte také dětem, aby si hrály poblíž nebo s digestoří.

URČENÍ A PRACOVNÍ REŽIM

Spotřebič lze používat jako odtah (odvádění výparů ven) nebo jako pohlcovač (výpary jsou filtrovány a odváděny zpět do místnosti). Modely digestoří, které nejsou vybaveny odtahovým filtrem, fungují výhradně jako odtah a musí být spojeny s odtahovým zařízením (není součástí výbavy).

Pokyny pro připojení jsou dodávány společně s externím odtahovým zařízením.

Digestoř pracující jako odtah

Výpary jsou odstraňovány pryč odvodní trubkou připevněnou ke spojovací přírubě.

Průměr odvodní trubky se musí rovnat průměru spojovací příruby.

Pozor! Odvodní trubka není součástí dodávky spotřebiče a je třeba ji zakoupit zvlášť.

Ve vodorovné části musí trubka směřovat lehce nahoru (cca 10°) tak, aby byl usnadněn průtok vzduchu ven. Pokud je digestoř vybavena uhlíkovými filtry, musí být sejmuty.

Připojte digestoř k ventilačnímu vedení odvodní trubkou o průměru odpovídajícím rozměru výstupu z digestoře (spojovací příruba).

Použití vedení s menším průměrem vede ke snížení schopnosti odsávání a drasticky zvyšuje hlučnost digestoře.

Výrobce nenese za tento stav žádnou odpovědnost.

POZOR

• Používejte co nejkratší vedení.
• Používejte vedení s co nejmenším množstvím ohybů (maximální úhel ohybu: 90°).
• Vyhýbejte se radikálním změnám profilu vedení.
• Používejte vedení s co nejhladším vnitřním povrchem.
• Materiál vedení musí být v souladu s platnými normami.

Digestoř fungující jako pohlcovač

Pro použití digestoře v této verzi musíte nainstalovat uhlíkový filtr. Ten můžete zakoupit u prodejce.

Nasávaný vzduch je očišťován z mastnoty a pachů, než bude vrácen zpět do místnosti skrze mříže v horním krytu komína.

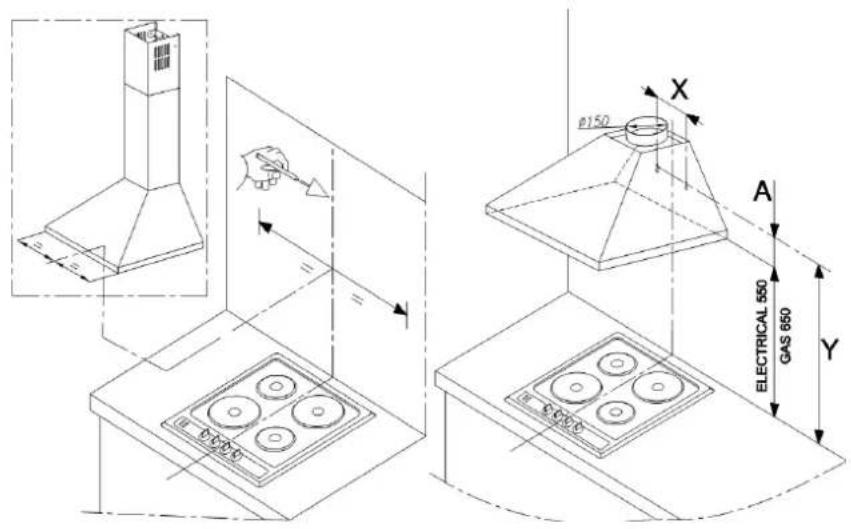

INSTALACE DIGESTOŘE

Minimální vzdálenost mezi povrchem, na kterém se nacházejí nádoby na ohřívači a nejnižší částí kuchyňské digestoře musí být nejméně 50 cm v případě elektrických sporáků a nejméně 65 cm v případě plynových nebo elektricko-plynových sporáků. Pokud je v návodu ohřívače uvedena větší vzdálenost instalace kuchyňské digestoře, jednejte podle těchto pokynů.

ELEKTRICKÉ PŘIPOJENÍ

Sít'ové napětí musí odpovídat napětí uvedenému na štítku umístěném ve vnitřní části digestoře. Pokud je digestoř vybavena zástrčkou, připojte ji k zásuvce, která je v souladu s platnými normami a umístěna v místě snadno dostupném také po ukončení instalace.

Pokud digestoř není vybavena zástrčkou (přímé připojení k síti) nebo pokud se zástrčka nenachází na snadno dostupném místě také po ukončení instalace, musíte použít standardizovaný bipolární přepínač, který umožní zcela odpojit spotřebič od elektrické sítě v případě přepětí III. kategorie, v souladu s instalačními pravidly.

Pozor!

Před opětovným připojením okruhu digestoře k napájení a zkontrolováním správnosti jejího fungování se vždy ujistěte, zda byl správně namontován napájecí vodič.

Digestoř je vybavena speciálním napájecím vodičem.

V případě poškození tohoto vodiče si ho objednejte v kanceláři servisní obsluhy.

MONTÁŽ DIGESTOŘE

Bezpodmínečně se porad'te s kvalifikovaným technikem, abyste se ujistili ohledně vhodnosti materiálu v závislosti na typu stěny nebo stropu. Stěna nebo strop musí být dostatečně pevné, aby udržely tíhu digestoře.

FUNGOVÁNÍ DIGESTOŘE

V případě, kdy je vzduch v místnosti mimořádně znečištěn, používejte digestoř nastavenou na nejvyšší rychlost.

Doporučujeme spustit digestoř 5 minut před zahájením vaření jakýchkoliv jídel a nechat ji zapnutou ještě cca 15 minut po ukončení vaření.

OVLÁDACÍ PANEL

1. 0 – vypnutí digestoře (OFF digestoře)

2. Zvýšení rychlosti

Rychlost 1: 1

Rychlost 2: 2

Rychlost 3: 3

1. L - ON/OFF světel.

ČIŠTĚNÍ A ÚDRŽBA

Před zahájením jakýchkoliv úkonů spojených s údržbou spotřebiče musíte odpojit digestoř od elektrické sítě. Spotřebič myjte speciálními prostředky pro povrchy vyrobené z nerezové oceli. Digestoř čistěte jemnými prostředky, nepoužívejte abrazivní prostředky. Pravidelná údržba zlepší fungování digestoře.

NEPOUŽÍVEJTE ALKOHOL!

POZOR

Nedodržování předpisů týkajících se čištění spotřebiče a výměny filtrů způsobuje vznik rizika požáru.

Doporučujeme tedy jednat v souladu s uvedenými pokyny.

Výrobce nenese žádnou odpovědnost za případné poškození motoru nebo požáry vyplývající z nedodržování pravidel pro údržbu uvedených výše v tomto návodu.

VÝMĚNA OSVĚTLENÍ

Před zahájením jakýchkoliv úkonů spojených s údržbou spotřebiče musíte odpojit digestoř z elektrického napájení.

POZOR! Nedotýkejte se žárovek, dokud jsou žhavé.

V případě, že osvětlení nefunguje, nejdříve zkontrolujte, zda byly lampičky správně namontovány. Pokud po takové kontrole osvětlení i nadále nefunguje, obrat’te se na servis.

FILTR PROTI MASTNOTĚ

Filtr proti mastnotě zadržuje částice tuku pocházející z vaření. Musí být čištěn nejméně jednou měsíčně (nebo pokud ukazatel znečištění filtrů - pokud je Váš model vybaven takovým ukazatelem - ohlásí nutnost jeho výměny) pomocí neagresivního čistícího prostředku.

Technické údaje v tomto návodu a na přiložených etiketách byly získány prostřednictvím provedení měření a výpočtů v souladu s požadavky vyhlášky EU č. 65/2014 a 66/2014.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům

pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku.

Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního.
