NÁVOD K OBSLUZE SH 800W Sharks

Polyfúzní svářečka Sharks SH 800W

Obj.č. SHK283

Distributor: Steen QOS s.r.o., Bor č.p. 3, Karlovy Vary

Distributor do SR Sharks Slovakia s.r.o., Seňa 162, Seňa

(CZ)

PLASTOVÝ OBAL ODSTRAŇTE Z DOSAHU DĚTÍ, HROZÍ NEBEZPEČÍ UDUŠENÍ! (SK)

PLASTOVÝ OBAL ODSTRÁŇTE Z DOSAHU DETÍ. HROZÍ NEBEZPEČENSTVO

UDUSENIA!

Upozornění:

Před užitím tohoto výrobku prostudujte tento návod a držte se všech bezpečnostních pravidel a provozních instrukcí.

Tento výrobek je určen pro hobby a kutilské používání, nejedná se o PROFI - řadu.

Návod je přeložen z originálu výrobce

ZAŘÍZENÍ PRO SVAŘOVÁNÍ PLASTOVÝCH TRUBEK

INSTRUKCE

Zařízení je používáno pro spojování plastového potrubí, jako jsou PP-R a PE (polypropylen a polyethylen). Zařízení ovládá (řídí) teplotu přesně, jednoduše a bezpečně.

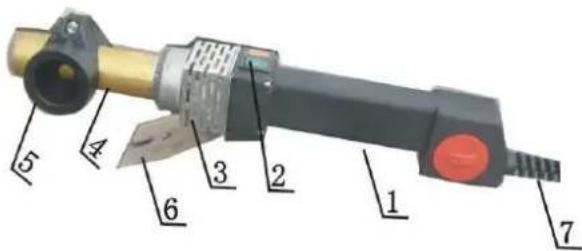

I. Složení výrobku

1. madlo
2. ukazatel
3. tepelně-izolační kryt
4. topný panel
5. matrice
6. podstavec
7. kabel

II. Technické údaje

Teplota povrchu matrice: 0°C---300°C

Čas vzrůstu teploty: <15min

Příkon: 800W± 10%

Napětí: 220V± 10%

Frekvence: 50HZ

Doba náběhu teploty < 15 minut

Hmotnost 1,0 kg

Izolace třída ochrany I

Krytí IPX4

Regulace teploty – ČERVENÉ KOLEČKO VIZ OBR. (orientačně)

Poloha Teplota (°C)

1. Zařízení uložte (postavte) na podstavec. V souladu s požadovanými specifikacemi nainstalujte správné matrice. Matrice utáhněte šroubovákem (klíčem). Menší velikosti matric utahujte obecně vpředu.
2. Zapněte napájení (Pozor: zdroj napájení musí být uzemněn. Zelená kontrolka signalizuje, že je zařízení zahříváno. Červená kontrolka signalizuje, že je zahřívání dokončeno a nastal vhodný čas pro aplikaci.
3. Uřízněte trubku. Vtlačte trubku nebo fitink na příslušnou dobu do matrice (viz. Tabulka). Rychle trubky z matrice vytáhněte a zasuňte je do sebe. Nešroubujte trubky hluboko do sebe, aby byl spoj dostatečně pevný.

Specifikace(mm)	Čas zahrátí(S)	Hloubka tavení(m m)	Čas chlazení(Min)
16 5 14 3
20 5 14 3
25 7 16 3
32 8 20 4
40 12 21 4
50 18 22.5	5
63 24 24 6
70 30 26 8
90 40 32 8
110	50 38.5 10

Poznámka: Pokud je to pod 5°C, je potřebný o 50% delší čas zahřátí.

Princíp polyfůzního sv ářování:

Nasledující popis pricipu metody nenahrazuje platné předpisy ani odborné vyškolení pracovníků a slouží pouze k informativním účelům! Polyfúzní svařování spočíva v nahřátí vnějšího povrchu trubky a vnitřního povrchu tvarovky na předepsanou teplotu a poté zasunutí obou částí vzájemně do sebe, čímž vznikne nerozebirátelný spoj.

Předtím je však nutno očistit natavované části od mechanických nečistot hadříkem z nesyntetického materiálu. K natavení povrchu plastové trubky a tvarovky se používa nahřivací zrcadlo, osazené nástavci příslušné dimenze ( trn a objímka ). Po dosažení požadované teploty se na trn nasune hrdlo a zároveň se do objímky zasune příslušný konec trubky.

Během prohřívání se nesmí s trubkou ani tvarovkou otáčet. Po dostatečném natavení styčných ploch trubky a tvarovky současně sejmeme z nástavců a vzájemným zasunutím tyto spojíme. Doba od sejmutí natavených částí do jejich spojení musí být co nejkratší, v žádném případe nesmí přesáhnout dobu doporučenou výrobcem potrubí. Na oba díly se po dobu asi 10 sekund vyvíjí mírný osový tlak. Za tuto dobu svár částečně

zchladne a se svařencem by se nemělo manipulovat, až do jeho úplného zchladnutí.

IV. Varování

1. Nejdříve prosím zkontrolujte vnější kryt a kabely zařízení. Pokud jsou poškozeny, zařízení nepoužívejte.
2. Zdroj napájení musí být uzemněn.
3. Voda & různé druhy kapalin by neměly vniknout do zařízení. Je zakázáno zařízení používat v dešti.
4. Držte děti v bezpečné vzdálenosti od zařízení
5. Provozovateli je prísně doporučováno nosit pri práci ochranné rukavice.
6. K zajištění bezpečného a správného provozu zařízení je pouze profesionálům povoleno zařízení otevírat nebo nastavovat teplotu
7. Pokud se stav indikátorů po dlouhý čas nemění, znamená to, že je zařízení v abnormálním provozním stavu. Zastavte práci a okamžitě vypněte napájení.
8. Pokud je zařízení poškozeno nebo je nefunkční, obrat'te se s opravou na výrobce nebo profesionální servis.

Všeobecné bezpečnostní pokyny

Tento „Návod k použití“ udržujte v dobrém stavu a ponechávejte jej uložen u výrobku, aby se s ním, v případě potřeby, mohla obsluha výrobku opětovně seznámit. Pokud výrobek komukoli půjčujete nebo jej prodáváte, nikdy k němu nezapomeňte přiložit též kompletní návod k použití. Toto upozornění se používá v celé příručce:

Upozornění!

Toto upozornění se používá pro pokyny, jejichž neuposlechnutí může vést k úrazu elektrickým proudem, ke vzniku požáru a/nebo k vážnému zranění osob.

VÝSTRAHA!

Přečtěte si všechny pokyny. Nedodržení veškerých následujících pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru a/nebo k vážnému zranění osob. Dále může používání, které je v rozporu s tímto návodem, zapříčinit ztrátu záruky na výrobek. Výrazem „elektrické nářadí“ ve všech dále uvedených výstražných pokynech je myšleno jak elektrické nářadí napájené (pohyblivým přívodem) ze sítě, tak nářadí napájené z baterií (bez pohyblivého přívodu). Zapamatujte si a uschovejte tyto pokyny!

1) Pracovní prostředí

a) Udržujte pracoviště v čistotě a dobře osvětlené.
Nepořádek a tmavá místa na pracovišti bývají příčinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušoványí, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí, nikdy nepoužívejte žádné zásuvkové adaptéry. Vidlice, které nejsou znehodnoceny úpravami, a odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem.

b) Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního topení, sporáky a chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojené se zemí.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Vnikne-li do elektrického nářadí voda, zvyšuje se nebezpečí úrazu elektrickým proudem.

d) Nepoužívejte pohyblivý přívod k jiným účelům. Nikdy nenoste a netahejte elektrické nářadí za přívod ani nevytrhávejte vidlici ze zásuvky tahem za přívod. Chraňte přívod před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané přívody zvyšují nebezpečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití omezuje nebezpečí úrazu elektrickým proudem.

3) Bezpečnost osob

a) Při používání elektrického nářadí budte pozorní, věnujte pozornost tomu, co právě děláte, soustřed'te se a střizlivě uvažujte. Nepracujte s elektrickým nářadím, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používáníelektrického nářadí může vést k vážnému poranění osob.

b) Používejte ochranné pomůcky. Vždy používejte ochranu očí. Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana sluchu,používané v souladu s podmínkami práce, snižují nebezpečí poranění osob.

c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač při zapojování vidlice do zásuvky vypnutý. Přenášení nářadí s prstem na spínači nebo zapojování vidlice nářadí se zapnutým spínačem může být příčinou nehod.

d) Před zapnutím nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněn k otáčející se části elektrického nářadí, může být příčinou poranění osob

e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.

f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy ani šperky. Dbejte, aby vaše vlasy, oděv a rukavice byly dostatečně daleko od pohybujících se částí.

Volné oděvy, šperky a dlouhé vlasy mohou být zachyceny pohybujícími se částmi.

g) Jsou-li k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby taková zařízení byla připojena a správně používána. Použití těchto zařízení může omezit nebezpečí způsobená vznikajícím prachem.

4) Péče o elektrické nářadí

a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.

c) Odpojujte nářadí vytažením vidlice ze síťové zásuvky před jakýmkoliv seřizováním, výměnou příslušenství nebo před uložením nepoužívaného elektrického nářadí. Tato preventivní bezpečnostní opatření omezují nebezpečí nahodilého spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí ukládejte mimo dosahu dětí a nedovolte osobám, které nebyly seznámeny s elektrickým nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nezkušených uživatelů nebezpečné.

e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustředte se na praskliny, zlomené součásti a jakékoliv další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod je způsobeno nedostatečně udržovaným elektrickým nářadím.

f) Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené řezací nástroje s menší pravděpodobností

zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané podmínky práce a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

5) Servis

a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, které bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná úroveň bezpečnosti elektrického nářadí jako před opravou.

Čištění a údržba

Na čištění natavovacích ploch nástavců se nesmí používatkovové předměty, aby nedošlo k poškození teflonové vrstvy. Čištění lze provádět dřevěnou stěrkou anebo hadříkem z nesyntetického materiálu. Veškeré zásahy a opravy svářečky smí provádět pouze oprávnněný pracovník.

UPOZORNĚNÍ!

Čištění provádějte vždy při odpojeném zdroji napětí a v chladném stavu ( nestačí pouze vypnout vypínač)! Nepoužívejte žádná rozpouštědla! Dejte pozor na to, aby se nedostaly žádné kapaliny do přístroje: např. při čištění nebo používání venku. Vniknutí kapaliny do přístroje může způsobit poškození přístroje.

Záruční list patří k prodávanému výrobku odpovídajícího čísla jako jeho nedílná součást. Ztráta originálu záručního listu bude důvodem k neuznání záruční opravy. Na výrobky je zákazníkovi poskytována záruční doba 24 měsíců ode dne nákupu. Během této doby odstraní autorizovaný servis bezplatně veškeré vady výrobku způsobené výrobní závadou

nebo vadným materiálem. Výrobce garantuje zachování odpovídajících funkčních vlastností nářadí a jeho bezpečný provoz pouze v případě realizace všech servisních zásahů na nářadí v autorizovaném servisu.

Záruka zaniká v těchto případech :

• nebyl předložen originál záručního listu
• jedná-li se o přirozené opotřebení funkčních částí výrobku v důsledku používání stroje
• výrobek byl používán v rozporu s návodem k obsluze
• závada vznikla nepřípustným zásahem do výrobku (včetně zásahu a úprav neautorizovaným servisem)

- poškození bylo způsobeno vnějšími vlivy, například znečištěním, vystavením stroje nevhodným povětrnostním podmínkám

- výrobek je mechanicky poškozen vinou uživatele, dle posouzení servisního střediska běžná údržba výrobku, např. promazání, vyčištění stroje není považována za záruční opravu

Servisní středisko:

Servis ČR :

Servis Sharks, tel. č. [phone], [phone] email:[e-mail]

Servis SK:

Reklamaci uplatňujte u svého obchodníka, případně předejte výrobek přímo do servisu( pouze v originálním balení ! ).

Po obdržení kompletního výrobku v nerozloženém stavu posoudí servis oprávněnost reklamace. Případné záruční opravy potvrdí servis do záručního listu.

Záruční Ihůta se prodlužuje o dobu od převzetí reklamace servisem ( obchodníkem ) po odevzdání opraveného výrobku zpět zákazníkovi. Dovozce si vyhrazuje 30 dnů k posouzení reklamace z hlediska nároku na bezplatnou opravu ( náhradu ) v rámci záruky.

Prodávající je povinen při prodeji seznámit kupujícího s obsluhou výrobku, výrobek předvést a řádně vyplnit záruční list.

Záruční listZáručný list/Karta garancvinaJótállási levél/Garantieschein
	1.oprava
	2.oprava
	3.oprava
VýrobekVýrobok	Typ/SerieTyp/Serie
Razítko/podpisPečiatka a podpis
DatumDátum	Číslo výrobku

Tento produkt nevhazujte do komunálníhosměsného odpadu. Spotřebitel je povinný odevzdat toto zařízení na sběrném místě, kde se zabezpečuje recyklace elektrických nebo elektronických zařízení. Další informace o separovaném sběru a recyklaci získáte na místním obecním úřadě, ve firmě zabezpečující sběr vašeho komunálního odpadu nebo v prodejně, kde jste produkt koupili.

Prohlášení o shodě ES / EC Declaration of Conformity vydané dle § 13 zákona č. 22/1997 Sb. v platném znění

Tímto prohlašujeme my(We hereby declare,)

Steen QOS s.r.o. Bor 3, Sadov, 36001 Karlovy Vary IČ 27972949

že koncepce a konstrukce níže uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic ES na bezpečnost a hygienu.

V případě změny přístroje, která s námi nebyla konzultována, ztrácí toto prohlášení svou platnost.

Označení přístrojů (Machine description): Polyfúzní svářečka Sharks SH 800W

Model výrobku(Article no).:- SHK283

Příslušná nařízení vlády(Applicable EC directive):

- nařízení vlády (směrnic):

Nařízení vlády č. 17/2003 Sb. o elektrických zařízeních nízkého napětí 2006/95/ES

- Nařízení vládyč.616/2006 Sb. o elektromagnetické kompatibilitě 2004/108ES

- Nařízení vládyč.18/2003 Sb. o elektromagnetické kompatibilitě (89/336/EHS)

- Nařízení vlády č. 325/2005 Sb. o omezení používání určitých nebezpečných látek v EEE (RoHS) (2002/95/ES)

Použité harmonizované normy(Applicable harmonised standards):

EN55014-1:2006, EN61000-3-2:2006, EN61000-3-3:1995/A1:2001/A2:2005

EN55014-2:1997/A1:2001

Č. Certifikátu:SHEMO070900206HSC,ED/2007/90025C

Vydany zkušebnou: SGS-CSTC Stanadards technical Services Co. Ltd. CE2007

V Karlových Varech 20.5.2010

J. Beneš

Jednatel společnosti

NÁVOD NA OBSLUHU

Polyfúzna zváračka Sharks SH 800W

Obj.č. SHK283

Distributor: Steen QOS s.r.o., Bor č.p. 3, Karlovy Vary

Distributor do SR Sharks Slovakia s.r.o., Seňa 162, Seňa

(CZ)

PLASTOVÝ OBAL ODSTRAŇTE Z DOSAHU DĚTÍ, HROZÍ NEBEZPEČÍ UDUŠENÍ! (SK)

PLASTOVÝ OBAL ODSTRÁNTE Z DOSAHU DETÍ. HROZÍ NEBEZPEČENSTVO UDUSENIA!

Upozornenie:

Tento výrobok je určený pre hobby a domácich majstrov, nejedná sa o PROFI - radu. Návod je preložený z originálu výrobcu

ZARIADENIE PRE ZVAROVANIE PLASTOVÝCH TRUBIEK

INŠTRUKCIE

Všeobecné bezpečnostné pokyny

a) Udržujte pracovisko v čistote a dobre osvetlené.

2) Elektrická bezpečnost'

4) Starostlivost' o elektrické náradie

Po obdržaní kompletného výrobku v nerozloženom stave posúdi servis oprávnenost reklamacie. Prípadne záručne opravy potvrdí servis do záručného listu.

V Karlových Varoch 20.5.2010

J. Beneš

Konatel' spoločnosti
