TL105SX - Pračka Ardo - Bezplatný návod k obsluze

Typ výrobku	Volně stojící pračka
Značka	Ardo
Model	TL105SX
Rozměry (Š x V x H)	85 x 60 x 60 cm
Hmotnost netto	cca 70 kg
Kapacita	7 kg
Max. rychlost odstřeďování	1200 ot./min
Energetická třída	A++
Napájecí napětí	230 V
Frekvence	50 Hz
Počet programů	15
Hladina hluku (praní/odstřeďování)	56 dB / 76 dB
Funkce odloženého startu	Ano
Dětská pojistka	Ano
Systém plnění	Přední
Barva	Bílá
Úhel otevření dveří	180°
Délka napájecího kabelu	1,5 m
Délka vypouštěcí hadice	1,2 m
Délka přívodní hadice	1,5 m
Vybavení	Návod k obsluze, přívodní hadice, vypouštěcí hadice

Často kladené otázky - TL105SX Ardo

Jak odblokovat pračku po ukončení programu?

Po ukončení programu počkejte chvíli, dokud se dveře automaticky neodblokují. Pokud se tak nestane, zkontrolujte, zda v bubnu není voda. V případě problémů použijte nouzové otevření dveří, které se nachází za spodním krytem.

Co znamená blikající symbol zámku na panelu?

Blikající symbol zámku znamená zapnutou dětskou pojistku. Pro vypnutí podržte příslušná tlačítka po několik sekund (podrobnosti v návodu).

Jak vyčistit filtr čerpadla?

Vypněte pračku a odpojte od napájení. Otevřete spodní kryt, pomalu odšroubujte uzávěr filtru, vypusťte vodu do nádoby, vyjměte filtr a očistěte jej od nečistot. Namontujte zpět a zavřete kryt.

Jaký je maximální náplň pračky?

Maximální náplň pro model TL105SX je 7 kg suchého prádla. Překročení této hmotnosti může vést k problémům s praním a poškození zařízení.

Jak nastavit odložený start?

Vyberte program praní a poté stiskněte tlačítko Odložený start. Nastavte požadovaný čas zpoždění (např. 3 hodiny) pomocí otočného ovladače nebo tlačítek. Potvrďte a spusťte program.

Co dělat, když pračka neodstřeďuje?

Zkontrolujte, zda není zapnutá funkce Bez odstřeďování. Ujistěte se, že vypouštěcí hadice není ucpaná a filtr čerpadla je čistý. Pokud problém přetrvává, může se jednat o technickou závadu.

Jak odstranit chybu E20?

Chyba E20 znamená problém s odčerpáváním vody. Zkontrolujte vypouštěcí hadici a filtr čerpadla, zda nejsou ucpané. Vyčistěte filtr, a pokud chyba nezmizí, kontaktujte servis.

Jak správně připojit pračku?

Připojte přívodní hadici ke kohoutku se studenou vodou, vypouštěcí hadici k odtoku a napájecí kabel do zásuvky s uzemněním. Postavte pračku vodorovně na stabilní podložku. Podrobné pokyny najdete v dokumentaci.

Mohu v této pračce prát přikrývky?

Ano, ale pouze pokud je přikrývka vhodné velikosti a nepřekračuje maximální náplň. Použijte program Lůžkoviny nebo Jemný s nízkou teplotou. Zkontrolujte také štítek přikrývky.

Jaké jsou rozměry pračky?

Rozměry modelu TL105SX: šířka 60 cm, výška 85 cm, hloubka 60 cm. Před nákupem se ujistěte, že se pračka vejde na plánované místo.

NÁVOD K OBSLUZE TL105SX Ardo

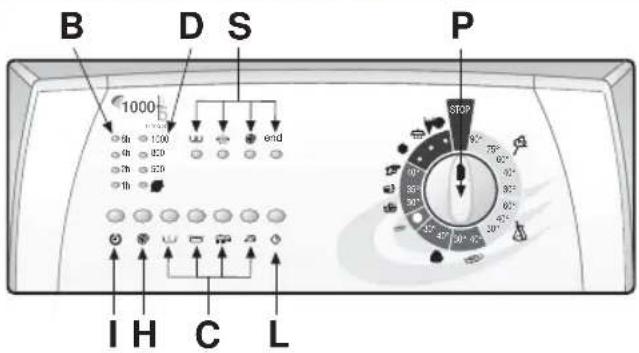

C Tlačítka volitelných funkcí
D Led odstřed'ování
B LED kontrolka odložení spuštění
H Tlačítko volby odstředování
I Tlačítko retardérem startu
L Tlačítko spuštění
P Ovládač programů a teplot
S Kontrolka postupu programů

POUŽITÍ PRAČKY

PRACÍ CYKLUS:

(dodržením těchto následujících úkonů pračka vykoná nařízený prací cyklus)

1. Otevřete horní víko a buben pračky.
2. Vložte prádlo do bubnu a pečlivě uzavřete dvířka bubnu.

Upozornění: Je zakázáno přetižit pračku. Nedoporučujeme prát tkaniny, které nasávají velké množství vody, např. koberce.

1. Do příslušných zásobníků nasypte prací prášek, který je málo pěnivý a aviváž pro automatické pračky (viz kapitola "POUŽITÍ PRACÍCH PRÁŠKŮ").
2. Zavřete horní víko.
3. Otočte ovládačem programátoru (P) tak, že si vyberete požadovaný program a teplotu, odpovídající typu prané tkaniny (viz: "TABULKA PROGRAMŮ")

Pozn.: Volbou programu se automaticky rozsvítí LED maximální rychlosti odstředění povolené pro zvolený program. Jedna z kontrolek LED (S) se rozsvítí a signalizuje, jakou fází programu se program spustí.

1. Zvolte si požadovanou rychlost odstředování tak, že budete otáčet příslušným ovládačem (H) (viz "VARIABILNÍ ODSTŘEDOVÁNÍ").
2. Zvolte tlačítka (C) s funkcemi, které budou použity (viz "VOLITELNÉ FUNKCE"). Stisknutá tlačítka se rozsvítí.
3. Stiskněte zvolené tlačítko (I) (viz "RETARDÉR STARTU").
4. Stiskněte tlačítko (L) k zahájení pracího cyklu (viz " TLAČÍTKO START").
5. Po skončení praní otočte programovacím ovladačem (P) na "STOP".
6. Otevřte horní víko pračky a dvířka bubnu a prádlo vyjměte.
7. Suchýma rukama vytáhněte přívodní šňůru ze sítě.
8. Uzavřete kohoutek přívodu vody.

▼ VARIABILNÍ OĐSTŘEDOVÁNÍ:

1000

800

500

©

Přístroj je vybaven širokým výběrem odstředování, které si můžete vybrat dříve než spustíte program. Pro změnu odstředování je dostatečné, abyste jednoduše otocili ovládacem (H) až se dostanete na požadovanou hodnotu. Pokud si prejete vyrazení odstredování, stací nastavit ovládac do pozice znaku.

Upozornění: maximální rychlost odstřed'ování (max) se mění podle modelu a je uvedena v odstavci pojednávajícím o technických vlastnostech spotřebiče. Maximální volitelná rychlost pro každý jednotlivý program je uvedena v tabulce programů (pokud bude nastavena vyšší rychlost, pračka provede v každém případě rychlost uvedenou.)

Kontrola vyvážení prádla

Tato pračka je vybavena speciálním kontrolním elektronickým systémem pro správné vyvážení prádla. Před každým začátkem odstředování se systém snaží rovnoměrně rozložit prádlo v bubnu. V případě nepravidelného rozložení prádla v bubnu bude z bezpečnostních důvodů zpomaleno závěrečné odstředování nebo v případech vysokého nevyvážení náplně prádla nebude provedeno odstředování vůbec.

▼ RETARDÉR STARTU:

Pračka je vybavena retardérem startu, který umožňuje zdržení praní maximálně až o 8 hodin. Hodiny mohou být vybrány následovně: každé stisknutí znamená 1, 2, 4, 8. Stisknutím tlačitka START (L) začne zvolená kontrolka blikat, nebo se rozsvítí tlačitko (I) (podle modelu), a signalizuje tak zapnutí funkce; od tohoto okamžiku se po uplynutí nastaveného počtu hodin automaticky spustí prací program.

Po zvolení požadovaného programu, stlačením tohoto tlačítka pračky začíná cyklus praní. Tlačítko (L) se rozsvití a signalizuje spuštění pracího cyklu.

Funkce STOP spočívá v možnosti dodatečného vložení prádla. Pokud z jakéhokoliv důvodu, se během pracího cyklu rozhodnete ho pozměnit, anebo během krátké chvíle se rozhodnete přidat další prádlo na praní dovnitř pračky, stačí pouze nastavit ovládač programátoru do polohy "STOP". Opětovné spuštění se provede nastavením ovladače na nový požadovaný program a stisknutím tlačítka "START".

Upozornění!! Tuto funkci doporučujeme použít pouze tehdy, je-li to opravdu nutné, a pokud program, který chceme resetovat, neběží déle než 3 minuty. Po resetu můžete otevřít horní víko až za 2 minuty po odblokování.

VOLITELNÉ FUNKCE

Jestliže zvolíte jedno z níže uvedených tlačítek, rozsvítí se. Pokud zjistíte, že jste ho zvolili omylem, nebo chcete volbu změnit, dalším stisknutím funkci zrušíte.

▼ PREDPIRKA:

Stisknutím tohoto tlačitka pračka vykoná předpírku s maximální teplotou 40°C, po dobu asi 10 minut. Tato funkce může být použita pouze u programů "BAVLNA" a "SYNTETICKÉ" a "DENNÍ"

Pozn.: Použijete-li tuto funkci, je nutné přidat prací prostředek i do příslušné komory pro předpírku.

Stiskem tohoto tlačítka pračka provede praní při nastavené teplotě, ale cyklus bude trvat déle.

Tlačitko je aktivní u programů "BAVLNA" a "SYNTETICKÉ".

Pračka je zkonstruována tak, že spotřeba vody je minimální. Pro oblasti, které mají příliš měkkou vodu, anebo v případech, že by byly zpozorovány případné zbytky pracího prášku při ukončení pracího cyklu, stisknutím tohoto tlačítka pračka provede dodatečné máchání.

Stisknutím tohoto tlačítka při ukončení pracího cyklu se prádlo, které se nachází uvnitř pračky, dále točí dalších 30 minut, a tím se snižuje jeho pomačkání. U této funkce je rychlost odstředění 800 otáček.

Upozornění: Použití volitelných funkcí je spojeno s typem zvoleného programu, także pokud funkci neumožňuje program, není možné použití tlačítka (viz TABULKA PROGRAMŮ ).

▼ KONTRÓLA FÁZÍ PRACÍHO CYKLU:

Na bočním obrázku je uvedeno 4 hlavních funkcí pracího cyklu: PŘEDPÍRKA, PRANÍ, MÁCHÁNÍ, ODSTŘEĐOVÁNÍ, KONEC.

Každá z těchto funkcí, je zobrazována během cyklu pomocí světelné kontrolky a takto budete moci vždy vědět, ve které fázi se nachází praní.

Při ukončení odstředování příslušná kontrolka bude zapnuta asi podobu 2 minut, které se rovnají době nutné k tomu, aby se odblokovaly dveře., načež se rozsvítí kontrolka "KONEC".

TABULKA PROGRAMÜ

OVLÁDAČ PROGRAMŮ	PROVOZNÍ TEPLOTA	SYMBOLY	TYP TKANINY	Komory na prací prostředek	DODATKOVÁ TLAČÍTKA
BAVLNA	90°		Bílé bavlněné tkaniny, silně zašpiněné, se skvrnami organického původu
BAVLNA	75°		ložní prádlo, košile, ručníky z odolných látek, silně zašpiněné
BAVLNA *	60°		Košile, ubrusy, ručníky z odolných látek, normálně zašpiněné
BAVLNA	40°		Bílé a barevné tkaniny, odolné, velmi špinavé
BAVLNA	30°		Jemné barevné tkaniny prádlo mírně ušpiněné
SYNTETIKA	60°		Syntetické tkaniny s odolnými barvami, silně zašpiněné
SYNTETIKA	40°		Syntetické tkaniny s jemnými barvami, málo zašpiněné
SYNTETIKA	30°		Syntetické tkaniny s jemnými barvami málo zašpiněné
JEMNÉ	40°		Jemné bavlněné tkaniny, viskóza a michané jemné materiály
JEMNÉ	30°		Jemné bavlněné tkaniny, viskóza a michané jemné materiály
VLNA ***	40°		Vlněné tkaniny, které se se dají prát v pračce
VLNA	30°		Vlněné tkaniny, které se se dají prát v pračce

POVOLENÁ FUNKCE NEPOVOLENÁ FUNKCE VOLITELNÉ SE STISKNUTÝM TLAČÍTKEM P_EDPÍRKY
* Program s odkazem na energetickou třídu je shodný s nomou EN 60456 📄 S nastaveným tlačítkem energického praní *** Srovnávací program pro čistou střižní vlnu.

OVLÁDAČ PROGRAMŮ	PROVOZNÍ TEPLOTA	SYMBOLY	TYP TKANINY	Komory na prací prostředek	DODATKOVÁ TLAČÍTKA
VLNA	ZA STUDENA	—	vlněné tkaniny, které se se dají prát v pračce		○	○	○	○
JEMNÉ
RUČNÍ PRANÍ	30°		tkaniny, které se dají prát ručně		○	○	○	○
RYCHLÉ PRANÍ	35°		Tkaniny z jemné bavlny, viskózy a jemných směsi, málo znečištěné, asi 35/40 min.		○	○	○	○
DENNÍ PRANÍ	40°		Tkaniny z jemné bavlny, jemné barevné prádlo, lehce znečištěné z denního použití.		●	○	●	●
PRANÍ ZA STUDENA	ZA STUDENA	—	Jemné		○	○	●	●
MÁCHÁNÍ	—	—	Pro máchání a namočení prádla		○	○	●	○
VYPUŠTĚNÍ VODY A ODSTŘEDOVÁNÍ	—	—	Vypuštění vody a konečné odstředování		○	○	○	●

POVOLENÁ FUNKCE NEPOVOLENÁ FUNKCE

Elektronická pračka je vybavena systémem "EASY LOGIC", který automaticky rozeznává množství vloženého prádla, a v důsledku toho reguluje množství vody k praní, snižuje v poměru dobu praní, takže tímto způsobem získáme úsporu vody, času a el. energie.

V případě, že množství prádla ke praní je nižší než maximální doporučené množství prádla (viz tabulka technických vlastností), množství použité vody ke praní se sníží v poměru 2 litrů o každé kilo prádla, kterého je méně.

V případě praní polovičního nebo menšího množství prádla, pračka provede automaticky o jedno máchání méně máchání ve srovnání s těmi předpokládanými. Upozornění: funkce "Easy Logic" je aktivní pouze u programů týkajících se bavlny.

TECHNICKÉ VLASTNOSTI

MODEL →		TL105S	TL105SX	TL85S	TL85SX
ROZMĚRY:	šířka cm.:	40.0	40.0	40.0	40.0
	výška cm.:	85.0	85.0	85.0	85.0
	hloubka cm.:	60.0	60.0	60.0	60.0
Doporučené maximální zatížení během praní:		5 Kg	5 Kg	5 Kg	5 Kg
		2,5 Kg	2,5 Kg	2,5 Kg	2,5 Kg
		1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg
Odstřed’ování MAX :		1000	1000	800	800
Tlak vody		min. 0,05 MPa - max. 1 MPa
Max. výkon / elektrické připojení		Viz štítek

ZÁKLADNÉ FUNKCIE PRÁČKY

B Svetelná kontrolka odloženia

H Tlačidlo výberu odstredovania

P Ovládacie koliesko programov a teplôt

Po stlačení tohto tlačidla práčka začne prací cyklus.
