NÁVOD K OBSLUZE 1235cn DELL

Multifunkční tiskárna

Uživatelská příručka

www.dell.com | support.dell.com

Funkce vašeho nového laserového produktu

Vaše nové zařízení je vybaveno řadou speciálních funkcí, které zlepšují kvalitu tisku dokumentů.

S tímto zařízením můžete:

Speciální funkce

Tisknout rychle a ve vysoké kvalitě

• Můžete tisknout v celém spektru barev pomocí systému modrá, červená, žlutá a černá.
• Můžete tisknout s rozlišením až 2 400 x 600 dpi. Viz část Sekce softwaru.
• Zařízení tiskne na papír formátu A4 rychlostí až 16 ppm a na papír formátu Letter rychlostí až 17 ppm. V režimu barevného tisku zařízení tiskne na formát A4 nebo Letter rychlostí až 4 ppm.

Zpracovávat mnoho různých typů tiskového materiálu

- Do zásobníku na 150 listů lze vkládat obyčejný papír v různých formátech: hlavičkové papíry, obálky, štítky, materiál s vlastním formátem, pohlednice a silný papír.

Vytvářet profesionální dokumenty

• Tisk vodoznaků. Dokumenty lze označit zadanými slovy, například „Důvěrné“. Viz část Sekce softwaru.
• Tisk plakátů. Text a obrázky na každé stránce dokumentu lze zvětšit a vytisknout na více listů papíru, které po slepení vytvoří plakát. Viz část Sekce softwaru.
• Je možné používat předtištěné formuláře na obyčejném papíru a hlavičkové papíry. Viz část Sekce softwaru.

Úspora času a peněz

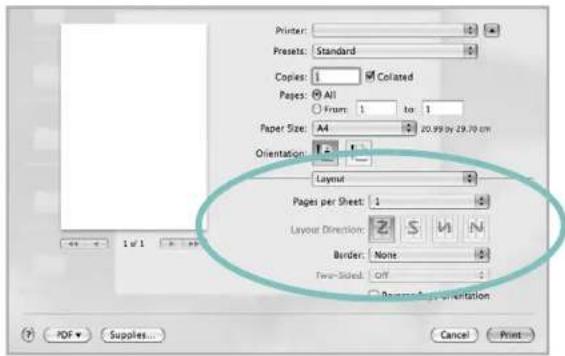

• Tiskem více stránek dokumentu na jeden list papíru lze uspořit papír.
• Toto zařízení automaticky šetří elektrickou energii tím, že podstatně snižuje její spotřebu v době, kdy není používáno.
• Tiskem na obě strany papíru lze dosáhnout jeho úspory (oboustranný tisk). Viz část Sekce softwaru.

Tisknout v různých prostředích

• Můžete tisknout v operačních systémech Windows 2000/XP/2003/Vista a systémech Macintosh.
• Zařízení je vybaveno rozhraním USB a sít'ovým rozhraním.

Kopírování originálů v několika formátech

• Zařízení může tisknout vícenásobné kopie obrazu originálního dokumentu na jedinou stránku.
• K dispozici jsou zvláštní funkce k vymazání katalogu a novinového pozadí.
• Kvalitu tisku a velikost obrazu lze současně nastavit i vylepšit.

Skenování originálů a okamžité odeslání

• Skenujte v barvě a používejte přesné komprese formátů JPEG, TIFF a PDF.
• Sít'ové skenování umožňuje rychle skenovat a odeslat soubory na více adres.

Nastavit specifický čas pro odeslání faxu

- Můžete specifikovat konkrétní čas pro odeslání faxu a rovněž odeslat fax na více uložených destinací.

Po prénosu může zařízení vytisknout protokoly faxů podle nastavení.

O této uživatelské příručce

Tato uživatelská příručka obsahuje informace pro základní seznámení se zařízením a také podrobný popis každého kroku při praktickém používání. Začínající i pokročilí uživatelé mohou používat tuto příručku při instalaci a používání zařízení.

Některé termíny v této příručce jsou vzájemně zaměnitelné, viz níže:

• Dokument značí totéž co originál či predloha.

• Papír znamená totéž co médium nebo tiskové médium.

V následující tabulce jsou uvedena ustálená pravidla používaná v této příručce:

Pravidlo	Popis	Příklad
Tučné písmo	Používá se pro zobrazovaný text nebo pro skutečné značky na tiskárně.	Spustit
Poznámka	Uvádí dodatečné informace nebo podrobné specifikace funkcí a vlastností zařizení.	Formát data může být v každé zemi jiný.
Upozornění	Poskytuje uživatelům informace o ochraně zařizení před možným mechanickým poškozením nebo nefunkčností.	Nedotýkejte se zelené spodní části kazety s tonerem.
Poznámka pod čarou	Poskytuje podrobnější informace o určitých slovech nebo frázi.	a. stránek za minutu
(Další informace viz strana 1.)	Odkazuje uživatele na referenční stránku s doplňkovými podrobnými informacemi.	(Další informace viz strana 1.)

Zdroje dalších informací

Další informace o nastavení a používání zařízení naleznete v následujících tištěných a elektronických zdrojích.

Stručná instalační příručka	Obsahuje informace o instalaci zařízení. Při přípravě zařízení postupujte podle těchto pokynů.
Uživatelská příručka online	Obsahuje podrobné pokyny k používání všech funkcí zařízení, informace o údržbě zařízení, řešení potíží a instalaci příslušenství.Tato uživatelská příručka obsahuje i část Sekce softwaru, ve které jsou uvedeny informace o tisku dokumentů v různých operačních systémech a o používání dodaných obslužných programů.PoznámkaUživatelskou příručku v jiných jazycích naleznete ve složce Manual na disku CD se softwarem k tiskárně.
Nápověda k ovladačí tiskárny	Obsahuje informace o vlastnostech ovladače tiskárny a pokyny pro nastavení vlastností tisku. Obrazovku s nápovědou k ovladači vyvoláte kliknutím na možnostNápovědav dialogovém okně vlastností tiskárny.
Web společnosti Dell	Máte-li přístup k Internetu, můžete na webu společnostiDell www.dell.com a support.dell.com. najít nápovědu, informace o technické podpoře, ovladače tiskáren, příručky a informace o objednávání materiálu.

Bezpečnostní informace

Důležité bezpečnostní symboly a bezpečnostní pokyny

Význam ikon a značek v této uživatelské příručce:

	Nebezpečí a nebezpečné postupy, které mohou vést k těžkým zraněním či k usmrcení.
	Nebezpečí a nebezpečné postupy, které mohou vést k těžkým zraněním či k usmrcení.
	Budete-li se při používání zařízení řídit těmito bezpečnostními pokyny, snížíte riziko požáru, výbuchu, zasažení elektrickým proudem či jiného zranění.
[HVAX]	Nepokoušejte se.
[A8G1]	Nerozebírejte.
[KT0W]	Nedotýkejte se.
[442K]	Postupujte přesně podle pokynů.
[77A8]	Odpojte napájecí kabel ze zásuvky.
[ZXWD]	Ověřte, zda je zařízení uzemněné. Zabráníte tak zasažení elektrickým proudem.
[48WD]	Obrat’te se na servisní středisko.

Učelem těchto bezpečnostních značek je zabránit zranění osob. Vždy se jimi řídte. Tuto část po přečtení uschovejte pro další použití.

1. Přečtěte si pozorně všechny pokyny, abyste jim porozuměli.
2. Při zacházení s elektrickým zařízením se vždy řídte zdravým rozumem.
3. Dodržujte všechna nařízení a pokyny vyznačené na zařízení a v instrukcích dodávaných se zařízením.

1. Pokud se vám zdá, že provozní pokyny odporují informacím o bezpečnosti, držte se bezpečnostních pokynů. Může se stát, že jste správně neporozuměli provozním pokynům. Nepodaří-li se vám rozpor vyřešit, obrat'te se na prodejce nebo na odborný servis.

1. Před čištěním zařízení odpojte od přívodu elektrického proudu a od telefonní linky. Nepoužívejte tekuté čistící prostředky ani prostředky ve spreji. Zařízení čistěte vždy jen navlhčeným hadříkem.

1. Zařízení nesmí být umístěné na nestabilním vozíku, podstavci nebo stole. Mohlo by spadnout a způsobit vážné škody.
2. Zařízení nesmí být umístěné v blízkosti radiátorů, topidel, klimatizačních jednotek a ventilátorů, nesmí je zakrývat, ani na nich stát.
3. Na přívodním elektrickém kabelu nesmějí stát žádné předměty. Umístěte zařízení tak, aby na přívodní kabely nikdo nešlapal.
4. Nepřetěžujte elektrické zásuvky a prodlužovací kabely. Jejich přetížení způsobuje snížení výkonu a může vést k požáru nebo úrazu elektrickým proudem.
5. Zajistěte, aby domácí zvířata nepřekousla přívodní elektrický kabel, telefonní kabel nebo kabely propojující zařízení s počítačem.
6. Otvory a mezerami ve skříni tiskárny nikdy nevkládejte do zařízení žádné předměty. Mohly by přijit do styku s vysokým napětím a způsobit požár nebo úraz elektrickým proudem. Do zařízení ani na něj nikdy nelijte žádné tekutiny.
7. Abyste snížili nebezpečí úrazu elektrickým proudem, nerozebírejte zařízení. Je-li třeba jej opravit, obrat'te se na kvalifikovaného pracovníka servisu. Po otevření nebo odstranění krytů můžete být vystavení vysokému napětí a jiným nebezpečím. Následné nesprávné sestavení může způsobit úraz elektrickým proudem při používání zařízení.

1. V následujících případech odpojte zařízení od přívodu elektrického proudu, od telefonní linky a od počítače a přenechte servis kvalifikovanému technikovi;

• Některá z částí elektrického kabelu, zástrčky nebo přípojného kabelu je poškozená či roztřepená.
• Do zařízení vnikla nějaká tekutina.
- Zařízení bylo na dešti nebo přišlo do styku s vodou.
• I přes dodržování pokynů zařízení nefunguje správně.
- Zařízení spadlo nebo se zdá, že jeho skříně je poškozená.
• Zařízení náhle výrazně změnilo své chování.

1. Používejte pouze ovládací prvky popsané v provozní příručce. Nesprávným nastavením jiných ovládacích prvků můžete poškodit zařízení a způsobit nutnost rozsáhlé odborné opravy, aby se obnovilo normální fungování zařízení.

1. Zařízení nepoužívejte při bouřce. Blesky by mohly zvýšit riziko úrazu elektrickým proudem. Je-li to možné, odpojte při bouřce od zařízení přívod elektřiny a telefonní linku.
2. Pro zajištění bezpečného provozu používejte napájecí šňuru dodávanou se zařízením. Pokud k zařízení s napájecím napětím 110 V používáte šňuru delší než 2 m, pak by její tloušťka měla odpovídat kódu 16 či více podle standardu AWG ^a .
3. Používejte vždy telefonní kabel s průřezem 26 AWG nebo silnější.

1. TYTO POKYNY NEVYHAZUJTE.
2. Toto zařízení lze provozovat pouze v zemi, ve které jste jej zakoupili. (Z důvodu odlišného napětí, kmitočtu, konfigurace telekomunikací atd.)

a. AWG: American Wire Gauge

2 Funkce vašeho nového laserového produktu

5 B e z p e čnostní informace

ÚVOD

11

11 Přehled zařízení

11 Pohled zepředu

11 Pohled zezadu

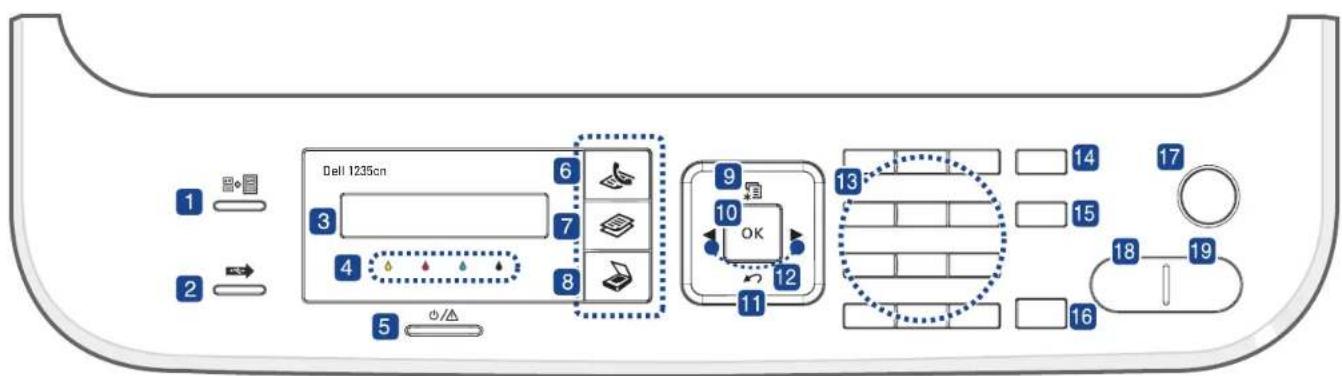

12 Celkový pohled na ovládací panel

13 Vysvětlení funkce Status kontrolky

13 Identifikace stavu kazety s tonerem

14 Přehled nabídek

15 Dodaný software

15 Funkce ovladače tiskárny

15 Ovladač tiskárny

ZAČÍNÁME

16

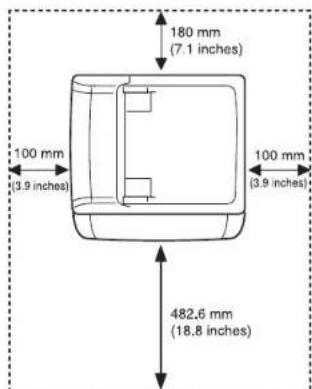

16 Nastavení hardwaru

17 Systémové požadavky

17 Microsoft® Windows®

17 Macintosh

17 Nastavení sítě

17 Podporovaná sít'ová prostředí

17 Konfigurace sít'ového protokolu přes zařízení

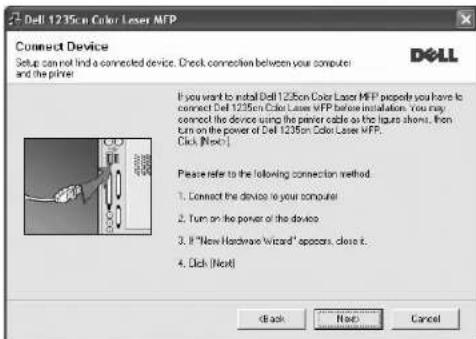

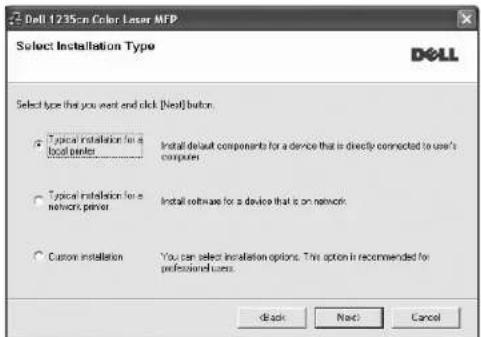

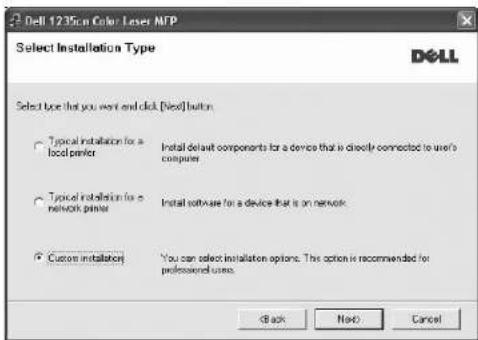

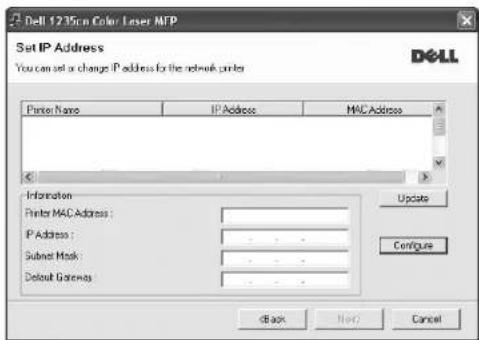

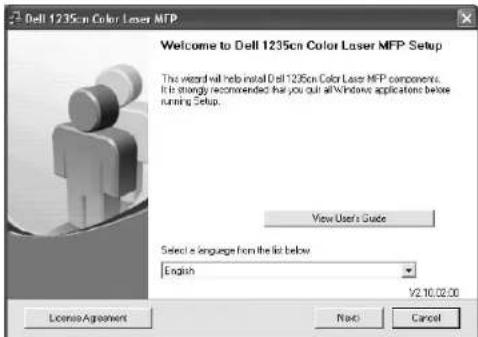

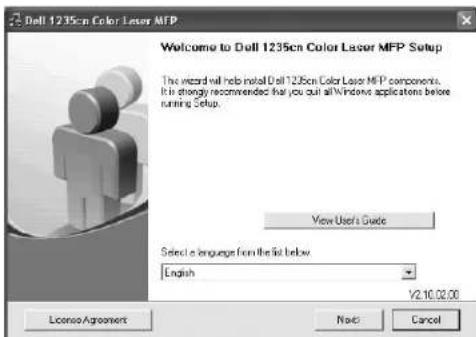

18 Používání programu SetIP

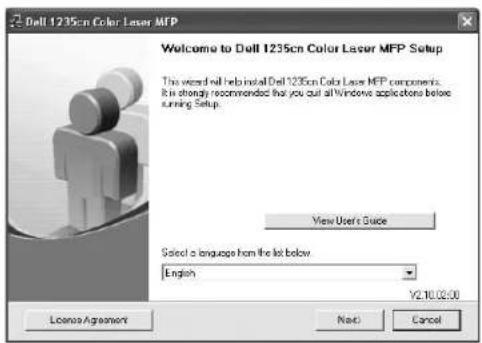

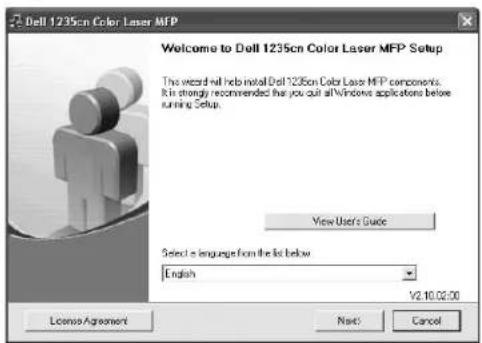

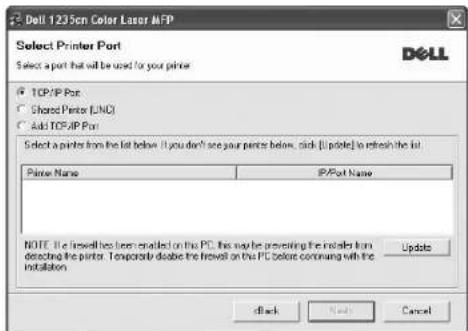

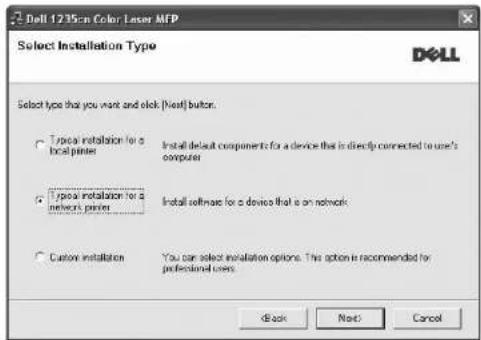

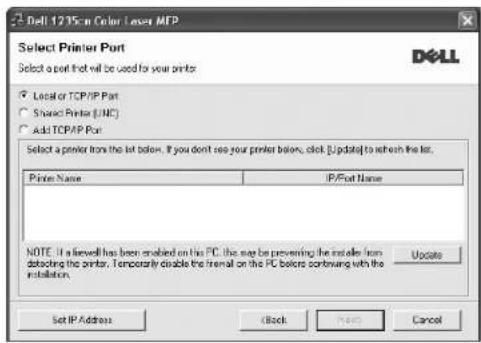

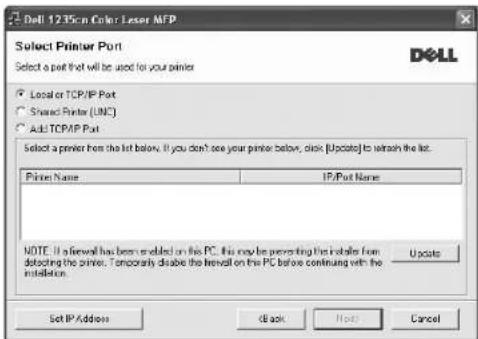

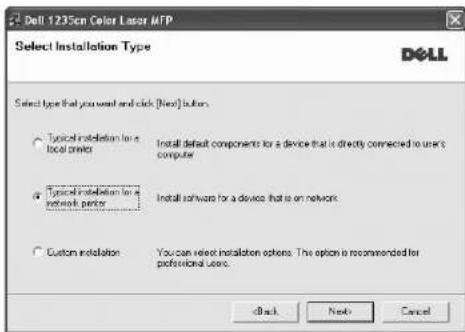

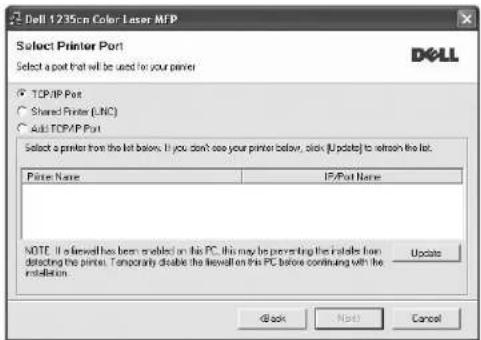

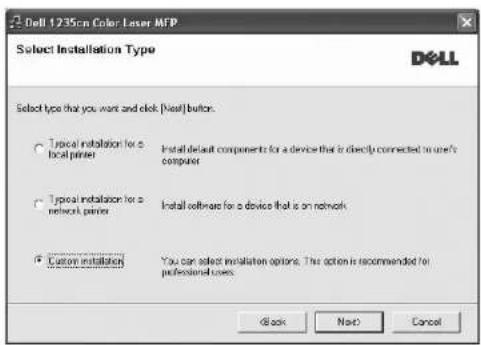

18 Instalace softwaru

19 Základní nastavení zařízení

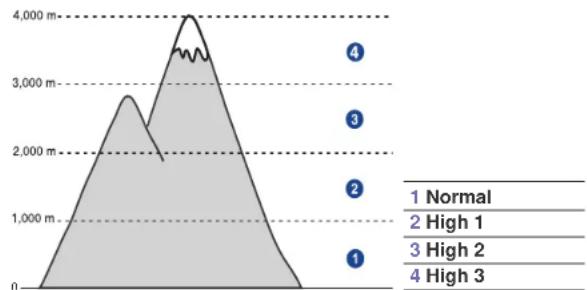

19 Nastavení nadmořské výšky

19 Změna jazyka na displeji

19 Nastavení data a času

19 Změna formátu zobrazení času

20 Změna výchozího režimu

20 Nastavení zvuků

20 Zadávání znaků z numerické klávesnice

21 Použití úsporných režimů

21 Automatické pokračování

VKLÁDÁNÍ ORIGINÁLŮ A TISKOVÝCH MÉDIÍ

22

22 Zakládání originálů

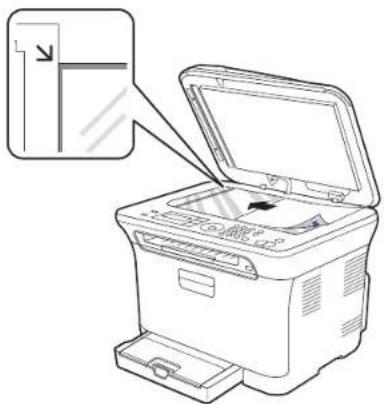

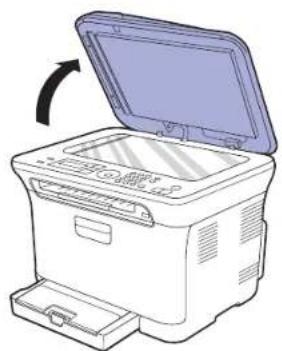

22 Na skleněnou desku skeneru

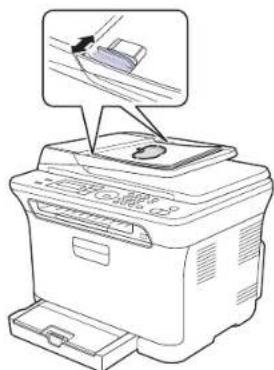

22 V automatickém podavači

23 Volba tiskového média

24 Technické specifikace tiskového média

25 Formáty médií podporované ve všech režimech

25 Pokyny pro speciální tisková média

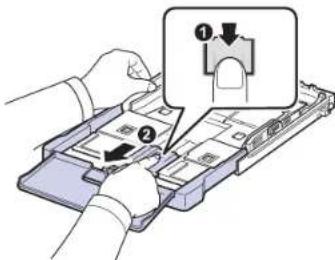

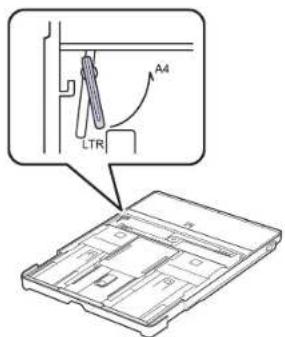

26 Změna formátu papíru v zásobníku

27 Tisk na speciální tiskové materiály

27 Ruční zakládání tiskového materiálu

27 Nastavení formátu a typu papíru

KOPÍROVÁNÍ

28

28 Kopírování

28 Změna nastavení pro každou kopii

28 Tmavost

28 Typ originálu

28 Zmenšená nebo zvětšená kopie

29 Změna výchozích nastavení kopie

29 Kopírování karty ID

29 Používání speciálních funkcí kopírování

Obsah

29 Kopírování 2 nebo 4 stránek na jeden list

29 Kopírování plakátu

30 Klonovací kopírování

30 Vymazání obrázků na pozadí

30 Kopírování s vylepšením šedé

30 Nastavení časového limitu kopírování

SKENOVÁNÍ

31

31 Základy skenování

31 Skenování z ovládacího panelu

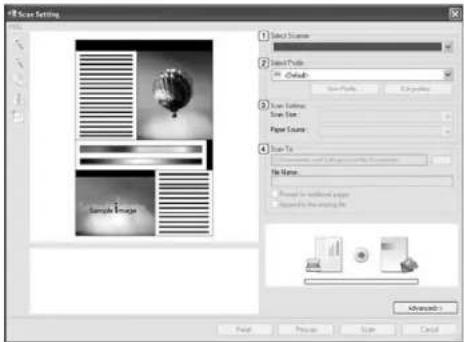

31 Nastavení informací o skenování ve části Správce skenování Dell

31 Skenování do aplikačních programů

32 Skenování prostřednictvím sít'ového připojení

32 Skenování do e-mailu

33 Změna nastavení pro jednotlivou skenovací úlohu

33 Změna výchozího nastavení skenování

33 Vytvoření adresáře

33 Registrace čísel rychlé volby e-mailu

33 Konfigurace čísel skupinových e-mailů

33 Používání záznamů adresáře

34 Vyhledání záznamu v adresáři

34 Tisk adresáře

ZÁKLADNÍ FUNKCE TISKU

35

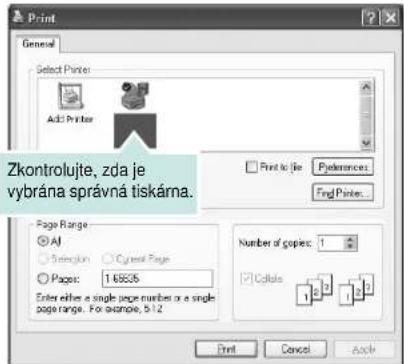

35 Tisk dokumentu

35 Zrušení tiskové úlohy

FAXOVÁNÍ

36

36 Odesílání faxu

36 Nastavení hlavičky faxu

36 Úprava nastavení dokumentu

37 Automatické odesílání faxu

37 Ruční odesílání faxu

37 Potvrzení prěnosu

37 Automatické opakované vytáčení

37 Opakované vytáčení posledního čísla

37 Odeslání faxu na více míst

38 Odeslání zpožděného faxu

38 Odeslání prioritního faxu

38 Příjem faxu

38 Změna režimů příjmu

39 Automatický příjem v režimu Fax

39 Manuální příjem v režimu Tel

39 Manuální příjem pomocí externího telefonu

39 Automatický příjem v režimu Ans/Fax

39 Příjem faxů v režimu DRPD

40 Příjem v zabezpečeném režimu

40 Aktivace režimu zabezpečeného příjmu

40 Příjem faxů do paměti

40 Přesměrování faxů

41 Nastavení faxu

41 Změna možností nastavení faxu

42 Změna výchozího nastavení dokumentu

42 Automatický tisk zprávy o odeslání faxu

42 Vytvoření adresáře

POUŽÍVÁNÍ USB PAMĚT'OVÉHO ZAŘÍZENÍ

44 O paměti USB

44 Zapojení USB pamět'ového zařízení

44 Skenování do USB pamět'ového zařízení

44 Skenování

45 Přizpůsobení skenování do USB

45 Tisk z USB pamět'ového zařízení

45 Tisk dokumentu z USB pamět'ového zařízení

45 Zálohování dat

45 Zálohování dat

45 Obnovení dat

46 Správa USB paměti

46 Odstranění souboru obrázku

46 Formátování USB pamět'ového zařízení

46 Zobrazení stavu paměti USB

46 Tisk přímo z digitálního fotoaparátu

ÚDRŽBA

47 Tisk protokolů

47 Tisk zprávy

47 Úpravy kontrastu barev

48 Vymazání paměti

48 Čištění zařízení

48 Čištění vnějšího povrchu

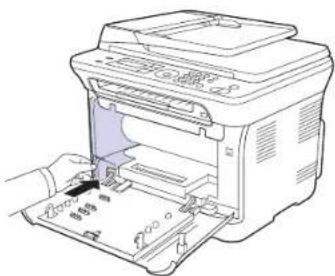

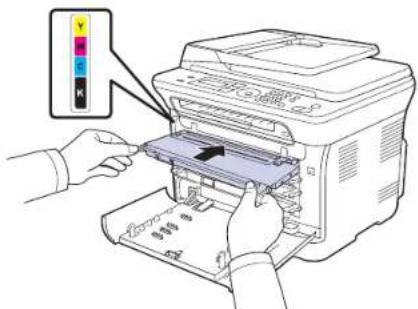

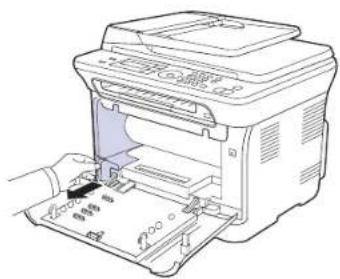

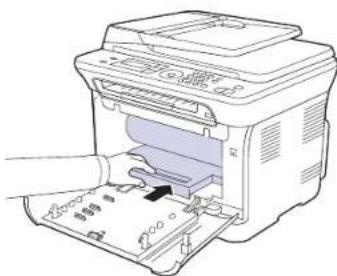

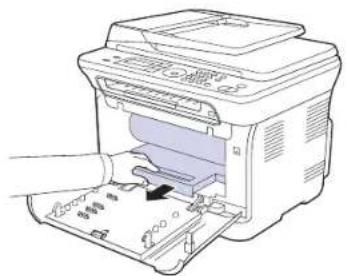

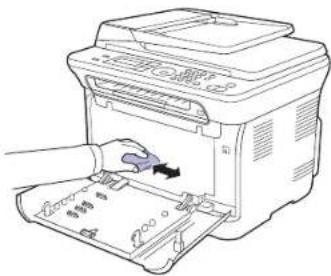

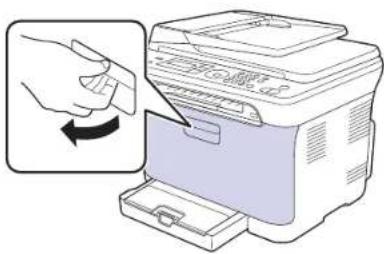

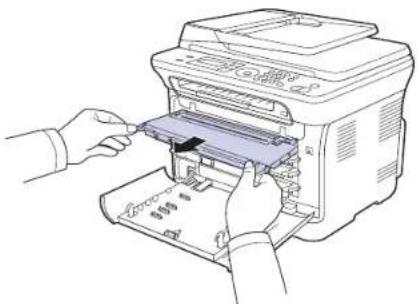

48 Čištění vnitřního prostoru

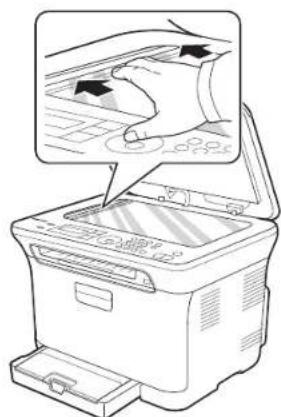

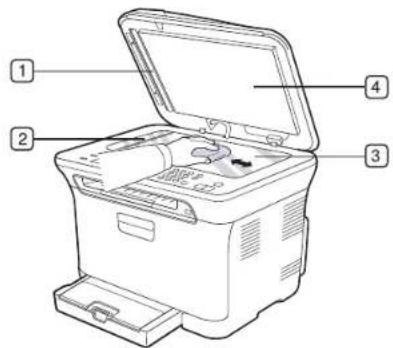

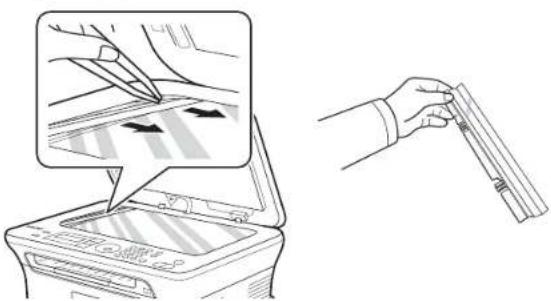

50 Čištění skenovací jednotky

51 Údržba kazety

51 Uskladnění kazety s tonerem

51 Předpokládaná životnost kazety

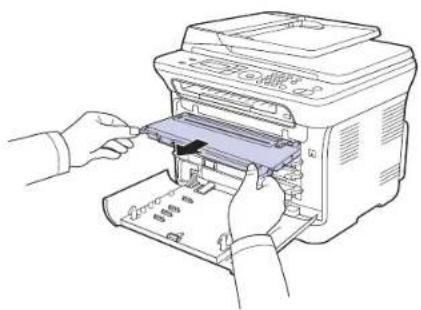

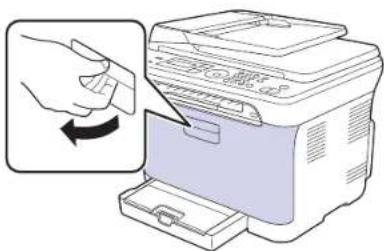

51 Rozprostření toneru

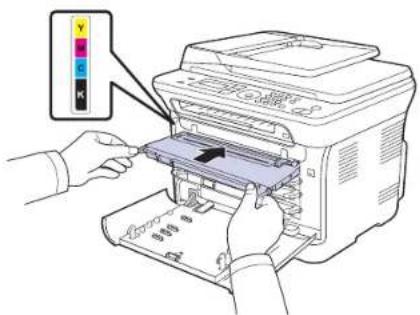

51 Výměna kazety s tonerem

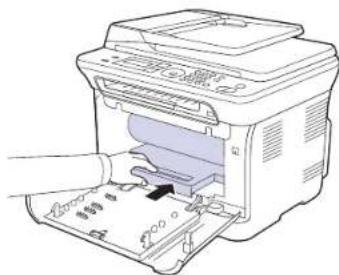

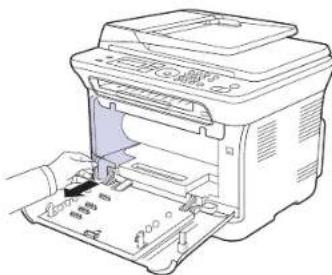

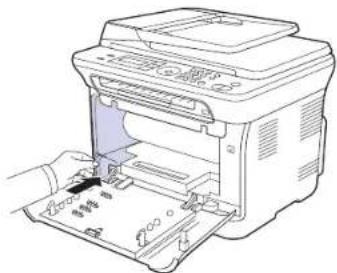

53 Výměna zobrazovací jednotky

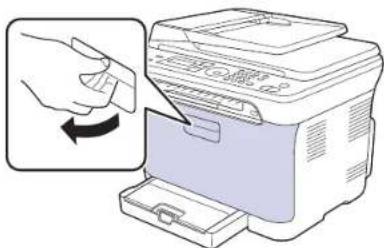

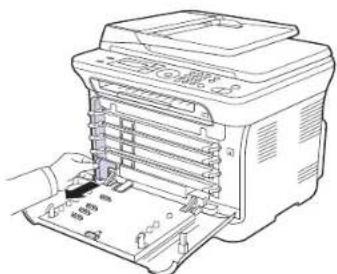

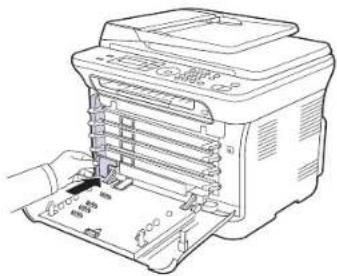

54 Výměna zásobníku použitého toneru

55 Údržba součástí

55 Kontrola vyměnitelných součástí

55 Správa zařízení z webového serveru

55 Přístup ke službě Embedded Web Service

55 Kontrola výrobního čísla zařízení

ODSTRAŇOVÁNÍ POTÍŽÍ

56 Jak zabránit uvíznutí papíru

56 Odstraňování zaseknutých dokumentů

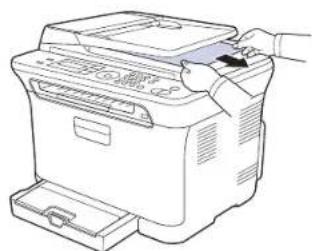

56 Závada v podávání na výstupu

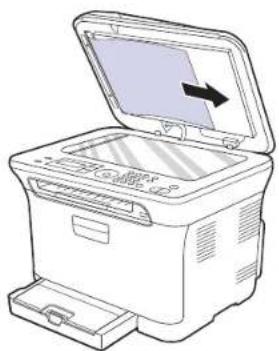

57 Špatně podávající válec

57 Odstranění zaseknutého papíru

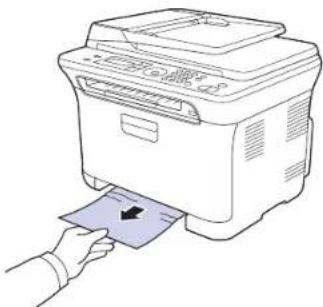

57 Zásobník 1

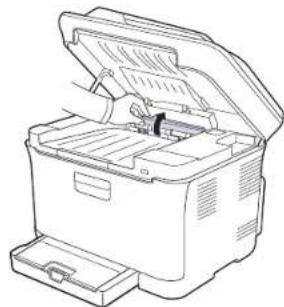

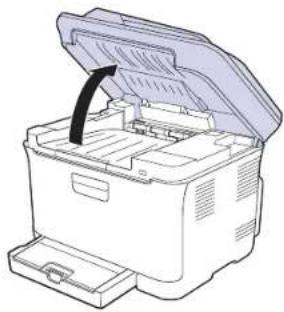

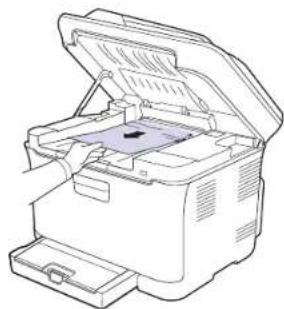

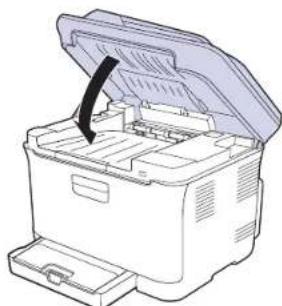

57 V oblasti fixační jednotky

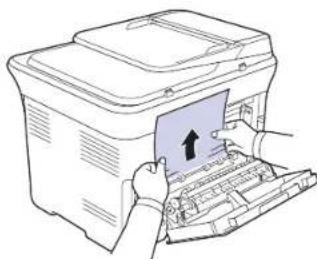

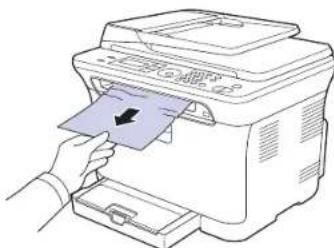

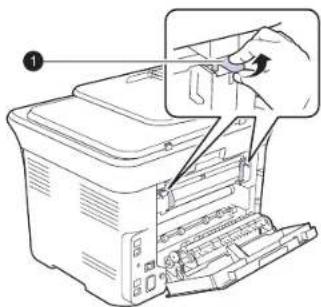

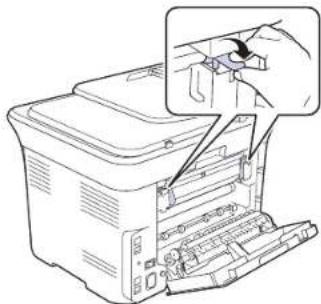

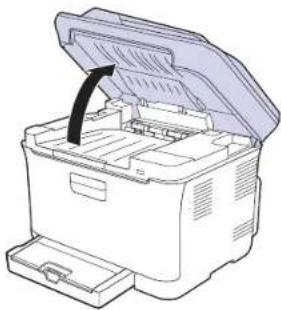

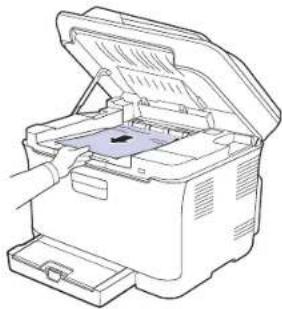

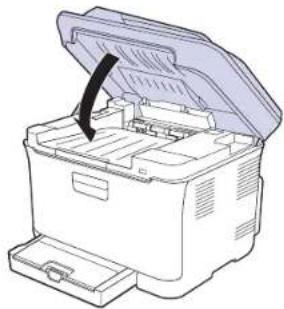

58 V oblasti výstupu papíru

60 Význam zpráv na displeji

62 Řešení jiných problémů

62 Podávání papíru

63 Problémy s tiskem

64 Problémy s kvalitou tisku

67 Problémy při kopírování

67 Problemy se skenováním

68 Problémy se Správcem skenování Dell

68 Problémy při faxování

68 Běžné problémy s Windows

Obsah

69 Časté potíže v systému Macintosh

OBJEDNÁVÁNÍ MATERIÁLU

70

70 Spotřební materiál

70 Způsoby nákupu

TECHNICKÉ SPECIFIKACE

71

71 Všeobecné specifikace

72 Technické specifikace tiskárny

72 Technické specifikace skeneru

72 Technické specifikace kopírky

73 Specifikace faxu

SLOVNÍK POJMŮ

74

REJSTŘÍK

78

Úvod

Následující položky představují hlavní součásti zařizení.

Tato kapitola zahrnuje:

• Přehled zařízení
• Celkový pohled na ovládací panel
  • V y s v čtlení funkce Stav kontrolky
• Identifikace stavu kazety s tonerem

• P řehled nabídek
• Dodaný software
• Funkce ovladače tiskárny

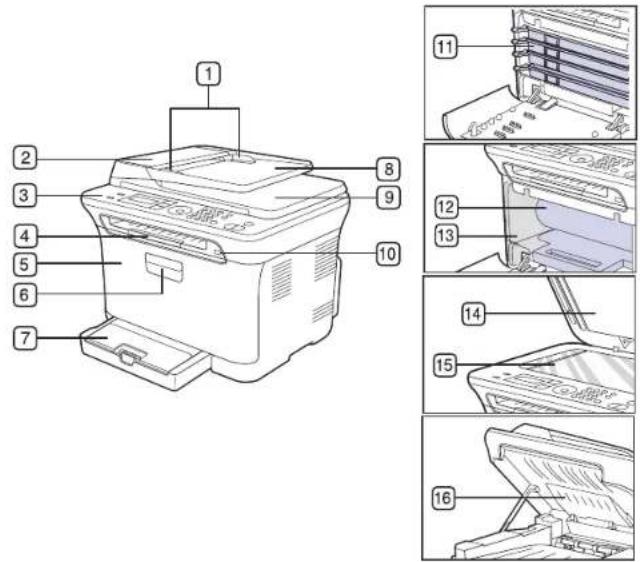

Přehled zařízení

Pohled zepredu Pohled zezadu

1	Vodítka šířky dokumentu	9	Výstupní zásobník na dokumenty
2	ADF	10	Port paměti USB
3	Ovládací panel	11	Kazeta s tonerem
4	Výstupní podpora	12	Zobrazovací jednotka
5	Přední kryt	13	Zásobník použitého toneru
6	Rukojet' předního krytu	14	Kryt skeneru
7	Zásobník 1	15	Skleněná deska skeneru
8	Vstupní zásobník na dokumenty	16	Skenovací jednotka

1	Zásuvka telefonní linky (EXT)	5	Držadlo
2	Zásuvka telefonní linky	6	Zdířka napájení
3	Sit’ový port	7	Zadní kryt
4	Port USB	8	Vypínač

Celkový pohled na ovládací panel

1	Průkaz totožností kopie	Obě strany průkazu, například řidičského, můžete okopírovat na jednu stranu papíru.(Viz „Kopírování karty ID“ na straní 29.)
2	Přimo USB	Umožňuje přímý tisk souborů uložených v paměťovém zařizení USB, které je zasunuto do paměťového portu USB na přední straně zařizení. (Viz „O paměti USB“ na straní 45.)
3	Displej	Během provozu ukazuje aktuální stav a nápovědu.
4	Barvy toneru	Barvy toneru zobrazené pod displejem LCD poskytuji informace ve spojení se zprávami na displeji. Viz kontrolka Status LED se zprávami kazety s tonerem. (Viz „Identifikace stavu kazety s tonerem“ na straní 13.)
5	Stav	Zobrazuje stav tiskárny. (Viz „Vysvětlení funkce Stav kontrolky“ na straní 13.)
6	Fax Aktivuje režim faxování.
7	Kopie Aktivuje režim kopírování.
8	Skenovat/Email Aktivuje režim skenování.
9	Nabídka(Menu)	Umožňuje vstoupit do režimu nabídky a procházet dostupné nabídky.
10	OK	Potvrzuje výběr na obrazovce.
11	Zpětný	Stisknutím tohoto tlačítka přejdete v nabídce o jednu úroveň výše.
12	Šipka doleva/doprava	Umožňují procházet možnostmi ve vybrané nabídce a zvyšovat nebo snižovat hodnoty. Chcete-li při zadávání znaků vložit prázdnou mezeru, použijte pravé tlačítko.
13	Numerická klávesnice	Slouží k vytáčení čísel nebo zadávání alfanumerických znaků. (Viz „Písmena a tlačítka na klávesnici“ na straní 20.)
14	Adresář	Umožňuje vyhledání uložených e-mailových adres.
15	Opakované vytáčení/Mezery	V pohotovostním režimu vytáčí poslední číslo nebo v režimu editace vkládá mezeru do faxového čísla.

16	On Hook Dial	Přepne na telefonní linku (zvedne sluchátko).
17	Zastavit/Zrušit	Umožňuje kdykoli zastavit prováděnou operaci.V pohotovostním režimu vymaže nebo zruší možnosti kopírování, například tmavost,nastavení typu dokumentu, formát kopie a p o čet kopií.
18	Černá Spoušt	Spouští úlohu v černobílém režimu.
19	Barva Spoušt Spouští úlohu v barevném režimu.

• Ilustrace v této uživatelské příručce se mohou od vašeho zařízení lišit v závislosti na doplňcích a modelu.

- Při tisku velkého množství stran najednou může být povrch výstupního odkladače horký. Nedotýkejte se povrchu odkladače a zabraňte dětem v přístupu do jeho blízkosti.

Vysvětlení funkce Stav kontrolky

Barva kontrolky Stav oznamuje aktuální stav zařízení.

Stav Popis
Vypnuto		Zařízení je zapnuté a ve stavu offline.Zařízení je v úsporném režimu. Po přijetí dat nebo po stisknutí některého tlačítka se automaticky přepne do stavu online.Bezdrátovou funkci nelze použít.
Zelená	Bliká	Když zelená kontrolka bliká pomalu, zařízení přijímá data z počítače.Když zelená kontrolka bliká rychle, zařízení tiskne data.
	Sviti	Zařízení je zapnuto a lze jej použít.
Červená	Bliká	Došlo k méně závažné chybě a zařízení čeká na její odstranění. Zkontrolujte zobrazenou zprávu a vyřešte problém podle části „Význam zpráv na displeji“ na stranì 61.V k a z e t ē dochází toner. Objednejte novou kazetu s tonerem, viz „Objednávání materiálu“ na stranì 71. Kvalitu tisku můžete dočasně zlepšit opětovným rozprostřením toneru. (Viz „Výměna kazety s tonerem“ na stranì 52.)
	Sviti	Došlo k problému, například k uvíznutí papíru, je otevřený kryt, nebo v zásobníku není žádný papír, a zařízení nemůže pokračovat v úloze. Zkontrolujte zobrazenou zprávu a vyřešte problém podle části „Význam zpráv na displeji“ na stranì 61.Kazeta s tonerem je prázdná, vypotřebovaná nebo je nutné ji vyměnit. (Viz „Význam zpráv na displeji“ na stranì 61.)

Abyste problém vyřešili, vždy zkontrolujte zobrazenou zprávu. Pokyny v části Odstraňování poruch vás provedou odstraněním problému. Další informace viz „Význam zpráv na displeji” na straní 61.

Identifikace stavu kazety s tonerem

Stav kazet s tonerem se zobrazuje pomocí kontrolky Stav LED a displeje LCD. Když kazeta s tonerem dochází nebo je nutné jy vyměnit, kontrolka Stav LED se rozsvítí červeně a na displeji se zobrazí zpráva. Šipka označí, o kterou barvu toneru se jedná a která kazeta by měla být nainstalována.

Příklad:

Příklad uvedený výše ukazuje stav žluté kazety označený šipkou. Abyste zjistili, o jaký problém jde a jak jej vyřešit, přečtěte si zprávu. Podrobné informace o chybových zprávách viz „Význam zpráv na displeji” na stranì 61.

Přehled nabídek

Ovládací panel zajišťuje přístup do různých nabídek k nastavení zařízení nebo k použití jeho funkcí. Do těchto nabídek se dostanete stisknutím tlačítka Nabídka. Viz následující schéma.

V závislosti na volbách a modelech se některé nabídky nemusí na displeji zobrazovat. V takovém případě se nevztahují k vašemu zařizení.

Fax Feature	Fax Setup	Fax Setup (pokračování)	Copy Feature	Copy Setup	Scan Feature	Scan Setup
Darkness Resolution Multi Send Delay Send Priority Send Forward Secure Receive Add Page Cancel Job	Sending Redial Times Redial Term Prefix Dial ECM Mode Send Report Image TCR Dial Mode Receiving Receive Mode Ring to Answer	Stamp RCV Name RCV Start Code Auto Reduction Discard Size Junk Fax Setup DRPD Mode Change Default Resolution Darkness Auto Report	Reduce/Enlarge Darkness Original Type Layout Adjust Bkgd. Gray Enhance	Change Default Copies Copy Collation Reduce/Enlarge Darkness Original Type	USB feature Scan Size Original Type Resolution Scan Color Scan Format E-mail Feature Scan Size Original Type Resolution Scan Color	Change Default USB Default E-mail Default
			Network Setup TCP/IP Ethernet Speed Clear Setting Network Info.	System Setup (pokračování) Clear Setting All Settings Fax Setup Copy Setup Scan Setup System Setup Network Setup Address Book Sent Report Fax RCV Report	System Setup (pokračování) Report All Report Configuration Supplies Info Address Book Send Report Sent Report Fax RCV Report Schedule Jobs JunkFax Report Network Info. User Auth List Maintenance Odstr.hlaseni Supplies Life Color Serial Number	System Setup Machine Setup Machine ID Machine Fax No. Date & Time Clock Mode Language Default Mode Power Save Timeout Altitude Adj. Auto Continue Import Setting Export Setting Paper Setup Paper Size Paper Type Sound/Volume Key Sound Alarm Sound Speaker Ringer

Dodaný software

Po nastavení zařízení a připojení počítače musíte nainstalovat software zařízení z dodaného disku CD, aby bylo možné používat zařízení jako tiskárnu a skener. Na disku CD naleznete následující software.

CD	Obsah
Disk CD se softwarem k tiskárně	Windows •	Ovladač tiskárny: Chcete-li maximálně využít funkcí tiskárny, použijte tento ovladač.Ovladač skeneru: Ovládače TWAIN a Windows Image Acquisition (WIA) jsou k dispozici pro skenování dokumentů na zařízení.SmarThrua: Jedná se o doprovodný program na bázi Windows pro vaše multifunkční zařízení.Dell Toner Management SystemTM: zobrazuje stav tiskárny a název úlohy, kterou posílate na tiskárnu. Okno systému správy toneruDell Toner Management SystemTMtaké zobrazuje hladinu zbývajícího toneru a umožňuje objednat si náhradní kazety s tonerem.Printer Setting Utilitytento program umožňuje nastavit další možnosti tiskárny z pracovní plochy počítače.Firmware Update Utility:tento program pomáhá aktualizovat firmware zařízení.SetIP: Program pro nastavení adres TCP/IP zařízení.
	Macintosh	Ovladač tiskárny: Chcete-li maximálně využít funkcí tiskárny, použijte tento ovladač.Ovladač skeneru: Ovladač TWAIN je k dispozici pro skenování dokumentů na vašem zařízení.Printer Setting Utilitytento program umožňuje nastavit další možnosti tiskárny z pracovní plochy počítače.

a. Umožňuje mnoha způsoby upravit skenovaný obraz pomocí výkonného grafického editoru a odeslat obrázek e-mailem. Můžete také otevřít jiný program pro editaci obrazu, například Adobe ^38 Photoshop ^39 ze SmarThru. Další informace naleznete v obrazovkové nápovědě k programu SmarThru.

Funkce ovladače tiskárny

Ovladače tiskárny podporují následující standardní funkce:

- volba orientace papíru, formátu papíru, zdroje a typu média

• p o čet kopíí

Dále je k dispozici mnoho zvláštních funkcí tisku. Následující tabulka obsahuje obecný přehled funkcí, které ovladače tiskárny podporují:

Ovladač tiskárny

Funkce Windows	Macintosh
Barevný režim O	O
Volba kvality zařízení O	O
Tisk plakátu O	X
Více stránek na archu (Více na 1)	O	O
Přizpůsobení tisku straně	O	O^a
Změna měřítka tisku	O	O
Vodoznak O	X
Šablona	O	X

a. Tato funkce je podporována pouze v operačním systému MAC OS X 10.4 – 10.5.

Začínáme

Tato kapitola obsahuje podrobné pokyny týkající se instalace zařízení.

Tato kapitola zahrnuje:

• Nastavení hardwaru
- Systémové požadavky

Nastavení hardwaru

V této části jsou uvedeny kroky k nastavení hardwaru, jež jsou popsány ve stručné instalační příručce. Přečtěte si tuto stručnou instalační příručku a p ro v e d’te následující kroky.

1. Vyberte stabilní místo. Vyberte rovné a stabilní místo s dostatečným prostorem pro cirkulaci vzduchu. Zajistěte prostor pro otevíráni krytů a vysouvání zásobníků. Místo by mělo být dobře větrané a mimo dosah přímého slunečního světla, zdrojů tepla, chladu a vlhkosti. Neumist'ujte zařízení blízko okraje pracovního stolu.

Tisk je vhodné provádět do nadmořské výšky 1 000 m. K optimalizaci tisku doporučujeme provést nastavení nadmořské výšky. Další informace viz „Nastavení nadmořské výšky” na straní 19. Umístěte zařízení na rovný a stabilní povrch tak, aby nebylo nakloněné o více než 2 mm. V opačném případě by mohlo dojít k negativnímu ovlivnění kvality tisku.

1. Vybalte zařízení a zkontrolujte všechny dodané položky.
2. Odstraňte pásk u, přitom pevně držte zařízení.

• Nastavení sítě
• Základní nastavení zařízení

1. Vložte papír.

2. Zkontrolujte, zda jsou všechny kabely připojeny k zařízení.

3. Zapněte zařízení.

Pokud zařízení přesunujete, nenaklánějte jej ani jej neotáčejte dnem vzhůru. Jinak se vnitřek zařízení může znečistit tonerem, který může zařízení poškodit nebo způsobit špatnou kvalitu tisku.

Systémové požadavky

Než začnete, ujistěte se, zda systém splňuje následující minimální požadavky:

Microsoft® Windows®

Toto zařízení podporuje následující operační systémy Windows.

OPERAČNÍ SYSTÉM	POŽADAVEK (DOPORUČENO)
	CPU RAM		VOLNÉ MÍSTO NA PEVNÉM DISKU
Windows 2000	Pentium II 400 MHz(Pentium III 933 MHz)	128 MB(256 MB)	600 MB
Windows XP	Pentium III 933 MHz(Pentium IV 1 GHz)	128 MB(256 MB)	1,5 GB
Windows Server 2003	Pentium III 933 MHz(Pentium IV 1 GHz)	128 MB(512 MB)	1,25 GB až2 GB
Windows Vista®	Pentium IV 3 GHz (512 MB)	(1024 MB)	15 GB
Windows Server 2008	Pentium IV 1 GHz(Pentium IV 2 GHz)	512 MB(2048 MB)	10 GB

• Minimálním požadavkem pro všechny operační systémy Windows je aplikace Internet Explorer 5.0 nebo novější.
• Software mohou instalovat uživatelé s oprávněním správce.
• Windows Terminal Services je s tímto zařízením kompatibilní.

Macintosh

OPERAČNÍ SYSTÉM	POŽADAVEK (DOPORUČENO)
	CPU RAM		VOLNĚ MÍSTO NA PEVNĚM DISKU
Operační systém Mac X 10.4 nebo nižší	• P o w e G4/G5? I Procesor Intel	•r128RMB@pro počitač Mac s procesorem PowerPC (512 MB)• 512 MB pro počitač Mac s procesorem Intel (1 GB)	1 GB
Mac OS X 10.5 •	Procesor PowerPC G4/G5, 867 MHz nebo výkonnější• Procesor Intel	512 MB (1 GB) 1 GB

Nastavení sítě

Abyste mohli používat zařízení vsít'ovém prostředí, musíte nastavit sít'ové protokoly. Pomocí ovládacího panelu zařízení můžete provést základní nastavení sítě.

Podporovaná sít'ová prostředí

Následující tabulka obsahuje sit'ová prostředí podporovaná zařízením.

POLOŽKA	POŽADAVKY
Sit'ové rozhrani	• Ethernet 10/100 Base-TX
Sit'ový operační systém	• Windows 2000/XP/2003/Vista• MAC OS 10.3 ~ 10.5
Sit'ové protokoly	• T C P / I P• Standard TCP/IP• LPR• IPP/HTTP• Bonjour• DHCP• B O O T P

Pracujete-li v prostředí s nestálou IP adresou a musíte-linastavitsít'ový protokol DHCP, přejděte na web http://developer.apple.com/networking/bonjour/download/, vyberte program Bonjour, který odpovídá operačnímu systému ve vašem počitači a nainstalujte program. Tento program vám umožní automaticky upravit sit'ové parametry. Postupujte podle pokynů v okně instalace.

Konfigurace sit'ového protokolu přes zařízení

Nastavení sít'ových parametrů pro protokol TCP/IP:

1. Zkontrolujte, zda je zařízení připojeno k síti ethernetovým kabelem RJ-45.

2. Zapněte zařízení.

3. Na ovládacím panelu stiskněte opakovaně tlačítko Nabídka, dokud se na dolním rádku displeje nezobrazí položka Network, a potom stiskněte tlačítko OK.

4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí TCP/IP, a potom stiskněte tlačítko OK.

5. Opakovaně stiskněte tlačitko levé/pravé šipky, dokud se nezobrazí Static, a potom stiskněte tlačitko OK.

6. Opakovaně stiskněte tlačitko levé/pravé šipky, dokud se nezobrazí IP Address, a potom stiskněte tlačitko OK. Zadejte bajt mezi 0 a 255 pomocí čiselné klávesnice a stisknutím levé/pravé šipky se přesouvejte mezi bajty. Zopakováním tohoto postupu vyplňte adresu od 1. do 4.bajtu.

7. Po dokončení stiskněte OK. Zopakováním kroků 6 a 7 nakonfigurujte ostatní parametry TCP/IP: masku podsítě a adresu brány.

Pokud si nejste jisti postupem konfigurace, obrat'te se na správce sítě.

Nastavení sítě lze také provést pomocí programů pro správu sítě.

- Embedded Web Service: Internetový server zabudovaný do serveru vaší sít'ové tiskárny, který umožňuje:

- Konfigurovat sít'ové parametry nezbytné pro připojení zařízení k různým sít'ovým prostředím.

- Upravit nastavení zařízení.

- SetIP: Softwarový nástroj, který umožňuje vybrat sít'ové rozhraní a ručně nakonfigurovat adresy IP, které se mají použít sprotokolem TCP/IP. (Viz „Používání programu SetIP“ na straní 18.)

Používání programu SetIP

Tento program slouží k nastavení sít'ového protokolu IP pomocí adresy MAC, což je výrobní číslo hardwaru sít'ové karty nebo rozhraní sít'ové tiskárny. Je určen zejména správcům sítě, aby mohli nastavit několik sít'ových protokolů IP současně.

- Program SetIP můžete použít pouze tehdy, je-li zařízení připojeno k síti.

- Následující postup vychází ze systému WindowsXP.

Nastavení programu

1. Vytiskněte sestavu se sit'ovými informacemi zařízení, které obsahují jeho adresu MAC. Viz „Tisk protokolů“ na stranì 48.

2. Z nabídky Start systému Windows vyberte položku Všechny programy → Dell → Dell Printers → Dell 1235cn Color Laser MFP → SetIP.

3. Klepnutím na tlačitko 🚙️ zobrazíte okno konfigurace protokolu TCP/IP.

4. Zadejte adresu MAC sit'ové karty, IP adresu, masku podsítě, výchozí bránu a poté klepněte na tlačítko Apply.

Adresu MAC zadejte bez dvojtečky (:).

1. Klepněte na tlačítko OK, pak zařízení vytiskne informace o síti. Ujistěte se, že jsou veškerá nastavení správná.

2. Klepněte na tlačítko Exit.

Instalace softwaru

Musíte nainstalovat software zařízení pro tisk. Součástí softwaru jsou ovladače, aplikace a další užítečné programy. Následující postup vychází ze systému WindowsXP. Používáte-li operační systém Macintosh OS, viz část Sekce softwaru.

- Následující postup je určen pro situaci, když je zařízení používáno jako síťové. Pokud chcete zařízení připojit kabelem USB, vyhledejte informace v části Sekce softwaru.

- Postup a okno zobrazené při instalaci se může lišit v závislosti na operačním systému, funkci tiskárny nebo používaném rozhraní.

1. Připojte sít'ový kabel k zařízení..

2. Zkontrolujte, zda je dokončena sit'ová instalace zařízení (viz „Základní nastavení zařízení“ na stranì 19). Před zahájením instalace ukončete v počítači všechny aplikace.

3. Vložte do jednotky CD-ROM dodaný disk CD se softwarem k tiskárně. Disk CD se automaticky spustí a zobrazí se instalační okno.

Nezobrazí-li se okno instalace automaticky, klepněte na nabídku Start → Spustit. Do zobrazeného okna zadejte text X:\Setup.exe, písmeno „X“ nahradte názvem jednotky CD-ROM a potom klepněte na tlačítko OK.

Pokud používáte systém Windows Vista ^® , klepněte na nabídku Start → Všechny programy → Príslušenství → Spustit a zadejte příkaz X:\Setup.exe.

Pokud se v operačním systému Windows Vista zobrazí okno Přehrát automaticky, klepněte na Spustit Setup.exe v polí Nainstalovat nebo spustit program a klepněte na Pokračovat v okně Řizení uživatelských účtů.

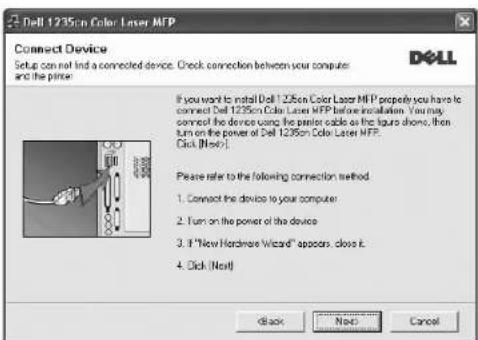

1. Klepněte na Next.

- Pokud ovladač instalujete opakovaně, může se okno uvedené výše mírně lišit.

1. Vyberte možnost Typical installation for a network printer a potom klepněte na Next.

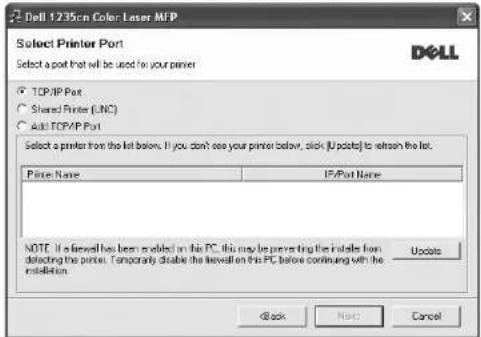

1. Zobrazí se seznam zařízení dostupných v síti. Ze seznamu vyberte tiskárnu, kterou chcete nainstalovat, a klepněte na tlačítko Next.

- Pokud není zařízení v seznamu zobrazeno, aktualizujte seznam klepnutím na tlačítko Update, nebo přidejte zařízení do sítě přepínačem Add TCP/IP Port. Chcete-li přidat zařízení do sítě, zadejte název portu a adresu IP zařízení.

- Pokud chcete vyhledat sdílenou sit'ovou tiskárnu (cestu UNC), vyberte přepínač Shared Printer [UNC] a zadejte název sdílené položky ručně, nebo vyhledejte sdílenou tiskárnu klepnutím na tlačitko Procházet.

Pokud si nejste adresou IP jisti, obrat'te se na správce sítě nebo vytiskněte informace o síti. Viz „Tisk protokolů“ na stranì 48.

1. Po dokončení instalace se zobrazí okno s nabídkou k vytistění zkušební stránky. Pokud chcete, zaškrtněte příslušná políčka a klepněte na tlačitko Dokoněit.

- Pokud zařízení po instalaci nefunguje správně, nainstalujte znovu ovladač tiskárny. Viz Sekce softwaru.

- Během instalace ovladače tiskárny instalační program ovladače detekuje informace o umístění vašeho operačního systému a nastaví správnou výchozý velikost papíru pro zařízení. Jestliže používáte jiné umístění systému Windows, pak musíte změnit formát papíru tak, aby odpovídál běžně používanému formátu. Po dokončení instalace přejděte na vlastnosti tiskárny a změňte velikost papíru.

Základní nastavení zařízení

Po dokončení instalace můžete nastavit výchozí nastavení zařízení. Informace o nastavení nebo změně hodnot naleznete v další části.

Nastavení nadmořské výšky

Kvalitu tisku ovlivňuje atmosférický tlak, který je dán výškou zařízení nad hladinou moře. Následující pokyny vám pomohou nastavit zařízení na nejlepší kvalitu tisku.

Než nastavíte hodnotu nadmořské výšky, zjistěte si nadmořskou výšku v místě, kde bude zařízení používáno.

1. Klepněte na Start → Všechny programy → Dell → Dell Printers → Dell 1235cn Color Laser MFP → Printer Setting Utility. Můžete také klepnout na Printer Setting Utility ve stavovém řádku systému Mac OS X.

2. Klepněte na Nastavení > Korekce nadmořské výšky. Z rozevíracího seznamu vyberte vhodnou hodnotu a klepněte na tlačitko Použít.

Je-li vaše zařízení připojeno k síti, automaticky se objeví obrazovka Embedded Web Service. Klepněte na možnost Machine Settings > Setup (nebo Machine Setup) > Adj. Vyberte vhodnou hodnotu nadmořské výšky, potom klepněte na možnost Apply.

Změna jazyka na displeji

Změna jazyka na ovládacím panelu:

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Stiskněte OK, když se zobrazí možnost Machine Setup.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Language, a potom stiskněte tlačítko OK.
4. Pomocí levé/pravé šipky zobrazte požadovaný jazyk a stiskněte OK.
5. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Nastavení data a času

Pokud je zařízení zapnuté a připravené, je na displeji zobrazen aktuální datum a čas. Na všech faxových zprávách bude vytištěno datum a čas.

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Stiskněte OK, když se zobrazí možnost Machine Setup.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Date & Time, a potom stiskněte tlačítko OK.
4. Na numerické klávesnici zadejte správné datum a čas.

Měsíc = 01 až 12

Den = 01 až 31

Rok = vyžaduje čtyři číslice

Hodina = 01 až 12 (12hodinový režim)

00 až 23 (24hodinový režim)

Minuta = 00 až 59

Formát data může být v každé zemi jiný.

Pomocí levé/pravé šipky můžete také přesunout kurzor pod číslici, kterou chcete opravit, a zadat nové číslo.

1. Chcete-li vybrat AM nebo PM pro 12hodinový formát, stiskněte * nebo # nebo libovolné čiselné tlačítko.
   Pokud se kurzor nenachází pod indikátorem dopoledne nebo odpoledne, můžete ho na požadovaný indikátor okamžitě přesunout stisknutím tlačítka * nebo #.
   Režim hodin můžete změnit na 24hodinový formát (tj. 01:00 od jako 13:00). Podrobnosti naleznete v další části.
2. Stisknutím OK čas a datum uložíte.
   Zadáte-li nesprávné číslo, zobrazí se možnost Out of Range a zařizení nepostoupí k dalšímu kroku. V takovém případě stačí znovu zadat správné číslo.
3. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Změna formátu zobrazení času

Zařízení můžete nastavit tak, aby se aktuální čas zobrazoval ve 12hodinovém nebo 24hodinovém formátu.

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Stiskněte OK, když se zobrazí možnost Machine Setup.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Clock Mode, a potom stiskněte tlačítko OK.
4. Pomocí levé/pravé šipky vyberte druhý formát a stiskněte tlačítko OK.
5. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Změna výchozího režimu

Na zařízení je předem nastaven režim kopírování. Jako výchozí režim můžete nastavit režim faxování nebo kopírování.

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Stiskněte OK, když se zobrazí možnost Machine Setup.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Default Mode, a potom stiskněte tlačítko OK.
4. Pomocí levé/pravé šipky zobrazte požadovaný výchozí režim a stiskněte OK.
5. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Nastavení zvuků

Pro zařízení lze nastavit následující zvuky:

• Key Sound: Zapíná a vypíná tón tlačítka. Je-li tato volba nastavena na On, ozve se tón při každém stisknutí tlačítka.
- Alarm Sound: Zapíná a vypíná výstražný tón. Pokud je tato možnost nastavena na hodnotu On, ozve se při chybě nebo ukončení komunikace zvuková signalizace.

- Speaker: Zapnutím nebo vypnutím této volby můžete nastavit, zda mají být z reproduktoru slyšet tóny telefonní linky, jako například vytáčecí nebo faxový tón. Je-li tato volba nastavena na hodnotu Comm., která znamená „společné“, reproduktor je zapnutý, dokud vzdálené zařízení neodpoví.

Hlasitost nastavíte pomocí možnosti On Hook Dial.

- Ringer: Nastavuje hlasitost vyzvánění. Pro hlasitost vyzvánění můžete zvolit možnosti Off, Low, Mid a High.

Zvuk reproduktoru, vyzvánění, tón tlačítka a výstražný tón

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Sound/Volume, a potom stiskněte tlačítko OK.
3. Pomocí levé/pravé šipky zobrazte požadovanou volbu zvuku a stiskněte tlačítko OK.
4. Pomocí levé/pravé šipky zobrazte požadovaný stav nebo hlasitost zvuku a stiskněte tlačítko OK.
5. Podle potřeby opakujte kroky 3 až 5 pro další zvuky.
6. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Hlasitost reproduktoru pro On Hook Dial

1. Stiskněte On Hook Dial. Z reproduktoru uslyšíte oznamovací tón.
2. Pomocí levé/pravé šipky nastavte požadovanou hlasitost.
3. Stisknutím tlačítka Zastavit/Zrušit uložte provedené změny a vrat'te se do pohotovostního režimu.

Hlasitost reproduktoru můžete nastavit pouze v případě, že je přístroj připojen k telefonní lince.

Zadávání znaků z numerické klávesnice

Při provádění nejrůznějších úkolů budete možná potřebovat zadávat text a čísla. Například při nastavování zařízení zadáváte své jméno, název společnosti a faxové číslo. Při ukládání faxových čísel nebo adres elektronické pošty do paměti můžete také vkládat odpovídající jména.

Zadávání alfanumerických znaků

1. Po zobrazení výzvy k zadání písmene vyhledejte tlačitko označené požadovaným znakem. Tiskněte opakovaně příslušné tlačitko, dokud se na displeji nezobrazi správné písmeno.
   Například pro vložení písmene O stiskněte 6 pod označením MNO. S každým stisknutím tlačítka 6 se na displeji zobrazí jiné písmeno:
   M, N, O, m, n, o a nakonec číslice 6. Můžete zadávat i speciální znaky, jako například mezeru, znaménko plus apod. Podrobnosti najdete v další části.

2. Chcete-li zadat další písmena, opakujte krok 1. Pokud je k zadání dalšího písmene třeba stisknout stejné tlačítko, přesuňte kurzor stisknutím tlačítka se šipkou vlevo/vpravo a teprve potom stiskněte tlačítko s požadovaným písmenem. Kurzor se přesune doprava na displeji se zobraží další písmeno. Mezeru můžete zadat dvojitým stisknutím tlačítka 1.

3. Po zadání všech písmen stiskněte tlačitko OK.

Písmena a tlačítka na klávesnici

Klávesa	Přírazená čísla, pismena nebo znaky
1	@ / . ' 1
2	A B C a b c 2
3	D E F d e f 3
4	G H l g h i 4
5	J K L j k l 5
6	M N O m n o 6
7	P Q R S p q r s 7
8	T U V t u v 8
9	W X Y Z w x y z 9
0	+ - , & 0
*	*
#	#

Oprava čísel a jmen

Jestliže uděláte při zadávání čísla nebo textu chybu, smažte poslední číslo nebo znak stisknutím tlačítka se šipkou vlevo/vpravo. Potom zadejte správné číslo či znak.

Vložení mezery

U některých telefonních systémů je třeba vytočit přístupový kód (například 9) a čekat na druhý oznamovací tón. V takových případech je zapotřebí vložit do telefonního čísla pauzu. Mezeru můžete vložit při nastavování čísel rychlé volby.

Chcete-li vložit pauzu, stiskněte Opakované vytáčení/Mezery při zadávání telefonního čísla na požadovaném místě tlačitko. Na daném místě se na displeji zobrazí znak „-“.

Použití úsporných režimů

Režim úspory energie

Úsporný režim snižuje spotřebu energie v době, kdy se zařízení ve skutečnosti nepoužívá. Tento režim můžete zapnout nastavením časové prodlevy, po kterou zařízení po vytištění úlohy vyčkává, než přejde do režimu se sníženou spotřebou.

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Stiskněte OK, když se zobrazí možnost Machine Setup.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Power Save, a potom stiskněte tlačítko OK.
4. Pomocí levé/pravé šipky zobrazte nastavení času a stiskněte tlačítko OK.
5. Stisknutím Zastavlt/Zrušlt vrátíte zařízení do pohotovostního režimu.

Automatické pokračování

Tato volba umožňuje nastavit zařízení tak, aby pokračovalo nebo nepokračovalo v tisku, pokud se nastavený formát papíru neshoduje s papírem v zásobníku.

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Stiskněte OK, když se zobrazí možnost Machine Setup.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Auto Continue, a potom stiskněte tlačítko OK.

4. Opakovaně stiskněte tlačitko levé/pravé šipky, dokud se nezobrazí požadovaná volba vazby.

5. On: Automaticky tiskne po uplynutí nastaveného času, když formát papíru neodpovídá formátu papíru v zásobníku.

6. Off: Když formát papíru neodpovídá formátu papíru v zásobníku, vyčká na stisknutí tlačítka Černá Spoušt nebo Barva Spoušt na ovládacím panelu.

7. Uložte výběr stisknutím tlačítka OK.

8. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Vkládání originálů a tiskových médií

Tato kapitola vás seznámí s vkládáním originálů a tiskových médií.

Tato kapitola zahrnuje:

• Zakládání originálů
• Volba tiskového média
• Z m čna formátu papíru v zásobníku

Zakládání originálů

K vložení originálů ke kopírování, skenování a faxování můžete použít skleněnou desku skeneru nebo automatický podavač.

Na skleněnou desku skeneru

Přesvědčte se, zda v automatickém podavači nejsou založeny originály. Pokud se v automatickém podavači nachází dokument, bude mít tento dokument při kopírování přednost před dokumentem na skle. Nejvyšší kvalitu, zejména barevných obrazů a obrazů v odstínech šedé, získáte použitím skleněné desky.

1. Zvedněte a otevřete kryt skeneru.

1. Originál umístěte na skleněnou desku skeneru licem dolů a vyrovnejte jej s vodítkem v horním levém rohu desky.

• Tisk na speciální tiskové materiály
• Nastavení formátu a typu papíru

3. Zavřete kryt skeneru.

• Postupujte opatrně, aby nedošlo k prasknutí skenovacího skla. Mohlo by dojít ke zranění.
  • Zabraňte spadnutí krytu skeneru na ruce. Mohlo by dojít ke zranění.
• Při skenování nebo kopírování se nedívejte do světla uvnitř skeneru. Škodí zraku a může být nebezpečné.

• Otevřený kryt skeneru by během kopírování nepříznivě ovlivnil kvalitu kopie a spotřebu toneru.
• Prach na skleněné desce vyvolá černé skvrny na výtisku. Udržujte proto sklo vždy čisté.
• Jestliže kopírujete stránku z knihy nebo z časopisu, zvedněte kryt skeneru, až zarážka zachytí jeho závěsy, a potom kryt zavřete. Je-li kniha nebo časopis silnější než 30 mm, kopírujte s o t e v řeným krytem.

V automatickém podavači

Do automatického podavače dokumentů můžete vložit až 15 listů kancelářského papíru s gramáží 75 g/m² pro jednu úlohu.

Při použivání automatického podavače ADF mějte na paměti následující pokyny:

• V automatickém podavači: Nevkládejte papír menší než 142 x 148 mm a větší než 216 x 356 mm.

- Nesnažte se zakládat následující typy papírů:

• průklepový papír nebo papír s průklepovou zadní stranou,
• k řídový papír,
• velmi tenký papír,
• p o m a čkaný papír nebo papír se záhyby,
• zkroucený nebo stočený papír.

- potrhaný papír.

• Pred založením odstraňte všechny sešívací drátky a sponky.
• Před vložením dokumentu zkontrolujte, zda případné lepidlo, inkoust nebo opravný lak jsou zcela suché.
• Nezakládejte dokumenty na papíru různé velikosti a hmotnosti.

• Nevkládejte brožury, letáky, transparentní fólie ani dokumenty, které mají neobvyklé vlastnosti.

• Před založením originálů prohněte nebo profoukněte svazek papíru, aby se od sebe stránky oddělily.

22 _Vkládání originálů a tiskových médií

1. Originál založte do automatického podavače lícem nahoru. Spodní okraj svazku originálů musí souhlasit s velikostí papíru vyznačenou na vstupním zásobníku dokumentů.

1. Šířková vodítka dokumentu nastavte na velikost papíru.

Prach na skle automatického podavače ADF může na výtisku vytvořit černé pruhy. Udržujte proto sklo vždy čisté.

Nepokládejte ruce na válec automatického podavače. Mohlo by dojít ke zranění.

Volba tiskového média

Zařízení dokáže tisknout na širokou škálu materiálů, například na normální papír, obálky, štítky, průhlédné fólie atd. Vždy používejte tiskové médium, které splňuje požadavky na použití v zařízení. Tisková média, která nesplňují pokyny uvedené v této uživatelské příručce, mohou způsobovat následující potíže:

• sníženou kvalitu tisku,

- častější zasekávání papíru,

- predčasné opotrebení zařízení.

Vlastnosti, jako je například hmotnost, složení, zrnitost nebo obsah vlhkosti, jsou důležité faktory, které ovlivňují výkon zařízení a kvalitu výtisků. Tiskový materiál vybírejte podle následujících hledisek:

- Typ, formát a gramáž tiskových médií pro tuto tiskárnu jsou popsány dále v této části.

- Požadovaný výstup: Tiskové médium, které vybíráte, by mělo odpovídat účelům, ke kterým ho chcete použít.

- Bělost: Některá tisková média jsou bělejší než ostatní a produkují ostřejší a s y t ěejší obrázky.

- Hladkost povrchu: Hladkost povrchu média ovlivnuje vzhled a ostrost tisku na papíru.

Některá tisková média splňující všechny zásady z této příručky mohou přesto poskytovat neuspokojivé výsledky. Může to být důsledek nevhodné manipulace, nepřijatelné teploty a vlhkosti nebo dalších proměnných faktorů, které společnost Dell nemůže ovlivnit.

- Před nákupem většího množství tiskového média zkontrolujte, zda médium splňuje požadavky uvedené v této přiručce.

Použití tiskového média, které nesplňuje tyto specifikace, může způsobit problémy, které se budou muset řešit opravou. Na tyto opravy se nevztahuje záruka poskytovaná společností Dell ani servisní smlouvy.

Nepoužívejte v tomto zařízení fotografický papír pro inkoustové tiskárny. Mohlo by dojít k poškození tiskárny.

Technické specifikace tiskového média

Typ Format Rozměry			Gramáž ^a	Kapacita ^b
Obyčejný papír	Letter	216 x 279 mm	kancelářský papír 60 až 105 g/m ^2	150 listů kancelářského papíru 75 g/m ^2 v zásobníku
	Legal 216 x 356 mm
	US Folio 216 x 330 mm
	A4 210 x 297 mm
	Oficio 216 x 343 mm
	JIS B5 182 x 257 mm
	ISO B5 176 x 250 mm
	Executive 184 x 267 mm
	A5 148 x 210 mm
	Statement 140 x 216 mm
	A6 105 x 148 mm
Obálka Obálka Monarch	98 x 191 mm		75 až 90 g/m ^2	5 list pro ruční podávání v zásobníku
	Obálka 6 3/4 92 x 165 mm
	Obálka č. 10	105 x 241 mm
	Obálka č. 9	98 x 225 mm
	Obálka DL	110 x 220 mm
	Obálka C5	162 x 229 mm
	Obálka C6	114 x 162 mm
Silný papír	Viz část Normální papír	Viz část Normální papír	90 až 105 g/m ^2	5 list pro ruční podávání v zásobníku
Slabý papír	Viz část Normální papír	Viz část Normální papír	60 až 70 g/m ^2
Štítky ^c	Letter, A4 Viz část Normální papír		120 až 150 g/m ^2
Karton	Pohlednice	101,6 x 152,4 mm	105 až 163 g/m ^2
Transparentní fólied	Letter, A4 Viz část Normální papír		138 až 146 g/m ^2	1 list pro ruční podávání v zásobníku
Lesklý papír	Letter, A4	Viz část Normální papír	160 g/m ^2
Minimální rozměr (vlastní)		76 x 160 mm	60 až 163 g/m ^2
Maximální rozměr (vlastní)		216 x 356 mm

a. Média s gramáží nad 105 g/m² vkládejte do zásobníku jednotlivě.
b. Maximální kapacita závisí na gramáži tiskového média, jeho tloušt'ce a na podmínkách okolního prostředí.
c. Hladkost: 100 až 250 (Sheffield).
d. Doporučená média: Transparentní fólie pro barevnou laserovou tiskárnu od Xerox, jako např. 3R 91331(A4), 3R 2780(Letter).

Formáty médií podporované ve všech režimech

Režim Formát	Zdroj
Režim kopírování Letter, A4, Legal, Oficio, US Folio, Executive, JIS B5, A5, A6		zásobník 1
Režim tisku Všechny formáty podporované zařízením		zásobník 1
Režim faxování Letter, A4, Legal zásobník 1

Pokyny pro speciální tisková média

Typ média Pokyny
Obálky	Úspěch tisku na obálky závisí do značné míry na kvalitě obálek. Při výběru obálek zvažte následující faktory:- Gramáz: Gramáz obálkového papíru nesmí překročit 90 g/m2, jinak může dojít k zaseknutí.- Konstrukce: Před tiskem musí obálky ležet rovně se zakřivením do 6 mm a nesmějí obsahovat vzduch.- Stav: Obálky by neměly být pomačkané, odřené ani jinak poškozené.- Teplota: Používejte obálky, které snesou teplotu a tlak, kterému budou vystaveny uvnitř zařízení.Používejte pouze správně sestavené obálky s ostrými přehyby.Nepoužívejte obálky se známkami.Nepoužívejte obálky se sponami, patentkami, okénky, samolepicím uzávěrem nebo s jinými syntetickými materiály.Nepoužívejte poškozené ani nesprávně sestavené obálky.Šev na obou koncích obálky musí zasahovat až do rohu obálky.1 Přijatelné2 Nepřijatelné
Obálky (pokračování)	Obálky s odlupovacím lepicím páskem nebo s více než jednou klopou, která se překládá přes uzávěr, musí používat lepidlo, které odolává teplotě fixace po dobu 0,1 sekundy. Informace o teplotě fixace naleznete mezi specifikacemi zařízení viz „Technické specifikace tiskárny“ na stranì 73. Další klopy a pásky mohou způsobit vrásnění, mačkání nebo uvíznutí a mohou dokonce poškodit fixační jednotku.Pro co nejlepší kvalitu tisku nastavte krajní zarážky minimálně 15 mm od okrajů obálky.Vyhněte se tisku na oblasti, kde se dotýkají švy obálky.

Typ média Pokyny
Štítky	Aby nedošlo k poškození zařizení, používejte pouze štítky doporučené pro laserová zařizení.Při výběru štítků zvažte následující faktory:- Lepidlo: Lepidlo musí být stabilní při teplotě fixace. Informace o teplotě fixace naleznete mezi specifikacemi zařizení viz „Všeobecné specifikace“ na straní 72.- Uspořádání: Používejte pouze takové štítky, mezi kterými není žádná odkrytá plocha podkladu. Štítky se mohou z listů odlepit a vážně zablokovat zařizení.- Pokroucení: Před tiskem musí štítky ležet rovně s max. zvlněním 13 mm v jakémkoli směru.- Stav: Nepoužívejte štítky, které jsou pomačkané, odlepují se od podkladu nebo obsahují bubliny.Ujistěte se, zda mezi štítky není žádná odkrytá plocha s lepidlem. Odkryté oblasti by mohly při tisku způsobit odlepení štítků, což by vedlo k zaseknutí papíru.Odkryté lepidlo muže také poškodit součásti zařizení.Nevkládejte do zařizení vícekrát stejný arch se štítky. Podklad lepidla je určen pouze k jednomu průchodu zařizením.Nepoužívejte štítky, které se odlepují od podkladu, ani pomačkané štítky, štítky obsahující bubliny či jinak poškozené štítky.
Kartičky a materiál běžného formátu	Netiskněte na média užší než 76 mm a kratší než 356 mm.V softwarové aplikaci nastavte okraje alespoň 6,4 mm od okrajů materiálu.
Předtištěný papír	Hlavičkový papír musí být vytištěn inkoustem odolným proti vysokým teplotám, který se nerozpustí, nevypaří a nebude produkovat nebezpečné výpary, je-li vystaven fixační teplotě zařizení po dobu 0,1 sekundy. Informace o teplotě fixace naleznete mezi specifikacemi zařizení viz „Všeobecné specifikace“ na straní 72.Inkoust na hlavičkovém papíře musí být nehoflavý a nesmí mít nepříznivý vliv na tiskové válce.Formuláře a hlavičkové papíry je třeba zabalit do nepromokavého obalu, aby nedocházelo ke změnám během skladování.Před vložením předtištěného papíru, např. formuláře nebo hlavičkového papíru, ověřte, zda je barva na papíře suchá. Během procesu fixace může vlhký inkoust vystoupit z předtištěného papíru, a tím snížit kvalitu tisku.

Používání fotografického nebo potahovaného papíru může způsobit problémy vyžadující opravu. Na tyto opravy se nevztahuje záruka poskytovaná společností Dell ani servisní smlouvy.

Změna formátu papíru v zásobníku

Chcete-li vložit delší papír, například papír formátu Legal, je třeba úpravou vodítek papíru prodloužit zásobník.

Chcete-li změnit velikost zásobníku 1, nastavte správně délkové vodítko papíru.

1. Zásobník 1 vytáhněte z tiskárny. Otevřete kryt papíru a je-li to nutné, vyjměte papír ze zásobníku 1.
2. Po stisknutí a uvolnění západky vodítka v horní části zásobníku ručně vytáhněte zásobník.

1. Založte papír do zásobníku.

1. Posuňte vodítko délky papíru tak, aby se lehce dotýkalo konce sady papíru. Stiskněte šířkové vodítko papíru a posuňte ho k hraně sady papíru tak, aby se papíry neohnuly.

U papírů menších než formát Letter přemístěte vodítka papíru do původní polohy a nastavte vodítka délky a šířky papíru.

Jestliže papír, na který chcete tisknout, je kratší než 222 mm, stiskněte a odjistěte pojistku vodítka v zásobníku a zatlačte zásobník rukou dovnitř. Nastavte vodítko délky a vodítko šířky papíru.

• Vodítka šířky papíru příliš nezasunujte, aby se materiál v zásobníku neprohnul.
- Pokud neupravíte vodítka šířky papíru, může docházet k uvíznutí papíru.

1. Zavřete kryt papíru.

1. Zásobník 1 zasuňte zpět do tiskárny.

2. Po založení papíru nastavte typ a velikost papíru pro zásobník. Viz „Nastavení formátu a typu papíru“ na stranì 27.

3. Pokud lze kvůli nedostatku papíru v zásobníku zasunout vodítko délky papíru dovnitř, vložte dostatečné množství papíru.

4. Jestliže máte problémy s podáváním papíru, vkládejte do zásobníku jednotlivě.
5. Můžete založit již dříve vytištěný papír. Potištěná strana by měla být otočena nahoru. přičemž nepokroucený okraj by měl směřovat k přední straně. Dochází-li k problémům s podáváním papíru, zkuste papír obrátit. Mějte na paměti, že v tomto případě není zaručena kvalita tisku.

Zásobník je v závislosti na zemi, kde jste výrobek zakoupili, nastaven na formát A4 nebo Letter. Při přechodu druhý z těchto formátů musíte nejprve nastavit páčku a vodítka šířky papíru.

1. Zásobník vytáhněte z tiskárny. Otevřete kryt papíru a je-li to nutné, vyjměte papír ze zásobníku.

2. Jestliže chcete přejít na formát Letter, uchopte páčku v zadní části zásobníku a otočte ji ve směru hodinových ručiček.

1. Stlačte vodítko šířky papíru a posuňte jej k okraji páčky.

Jestliže chcete přejít na formát A4, posuňte nejprve vodítko šířky papíru směrem doleva a otočte páčku proti směru hodinových ručiček. S páčkou zacházejte jemně, jinak by mohlo dojít k poškození zásobníku.

Tisk na speciální tiskové materiály

Toto zařízení podporuje různé formáty a typy tiskových materiálů, jako například pohlednice, poznámkové karty a obálky. Je vhodné zejména k tisku jednotlivých stránek na hlavičkový nebo barevný papír.

Ruční zakládání tiskového materiálu

• Do zásobníku zakládejte současně jen jeden formát tiskového média.
• Chcete-li zabránit zaseknutí papíru, nepřidávejte další papír, dokud je papír ještě v zásobníku. Totéž platí pro ostatní typy tiskového média.

• Tisková média je nutné vkládat tak, aby strana, na kterou chcete tisknout směřovala nahoru, a aby horní okraj vstupoval do zásobníku napřed. Umístěte tiskové materiály na střed zásobníku.

• Vždy vkládejte pouze podporovaný tiskový materiál, abyste zabránili uvíznutí papíru a problémům s kvalitou tisku. (Viz „Volba tiskového média“ na straní 23.)

• Pokroucené pohlednice, obálky a štítky před vložením do podavače narovnejte.
• Vložte papír. (Viz „Změna formátu papíru v zásobníku“ na stranì 26.)

V závislosti na typu používaného média dodržujte příslušné následující pokyny:

• Obálky: Stranou s klopou dolů a oblastí pro známku vlevo nahoru.
• Štítky: Potiskovací stranou směrem nahoru a horním krátkým okrajem směrem dovnitř tiskárny.
• Předtištěný papír: Strana s předtiskem nahoru a horní okraj směruje do zařizení.
• Karty: Potiskovací stranou směrem nahoru a krátkým okrajem směrem dovnitř tiskárny.

• Již potištěný papír: Dříve potištěnou stranou dolů a nezvlněným okrajem směrem do zařízení.

• Při tisku z aplikace spust'te nabídku tisku.

• Před tiskem otevřete vlastnosti tiskárny.

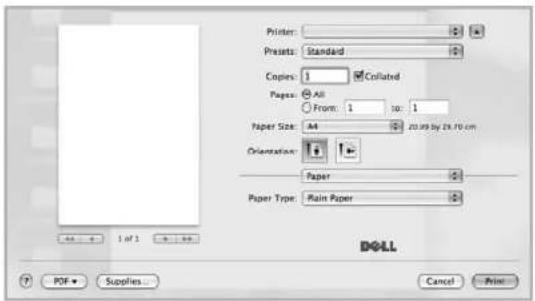

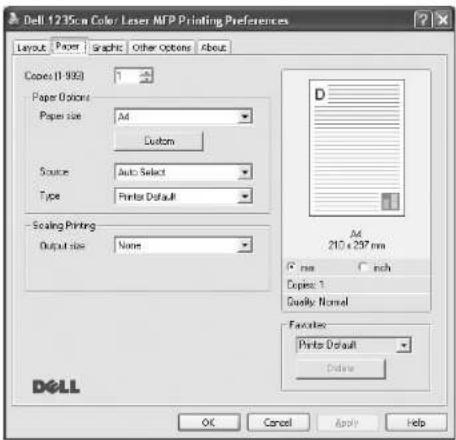

• Ve vlastnostech tiskárny klepněte na kartu Paper a vyberte vhodný typ papíru.

Chcete-li použít štítek, nastavte typ papíru Štítek.

1. Vyberte Manual Feeder ve zdroji papíru a potom klepněte na OK.
2. Spust'te tisk v aplikaci.
3. Stisknutím tlačitka Černá Spoušt nebo Barva Spoušt na zařízení spust'te zakládání, potom zařízení začne tisknout.
4. Jestliže tisknete více stran, založte další list, jakmile se vytiskne první strana, a stiskněte tlacitko Černá Spoušt nebo Barva Spoušt. Opakujte tento krok pro každou tištenou stránku.
5. Změněné nastavení bude aktivní pouze během používání aktuální aplikace.

Nastavení formátu a typu papíru

Po vložení papíru do zásobníku je zapotřebí nastavit typ a formát papíru pomocí tlačítek na ovládacím panelu. Toto nastavení platí pro režimy kopírování a faxování. Při tisku z počítače je třeba vybrat formát a typ papíru v použité aplikaci.

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Paper Setup, a potom stiskněte tlačítko OK.
3. Stiskněte OK, když se zobrazí Paper Size.
4. Pomocí levé/pravé šipky zobrazte používaný formát papíru a stiskněte tlačitko OK.
5. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Paper Type, a potom stiskněte tlačítko OK.
6. Pomocí levé/pravé šipky zobrazte používaný typ papíru a stiskněte tlačitko OK.
7. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Kopírování

Tato kapitola obsahuje podrobné pokyny pro kopírování dokumentů.

Tato kapitola zahrnuje:

• Kopírování
• Ž m ěna nastavení pro každou kopii
• Z m ěna výchozích nastavení kopie

Kopírování

1. Stiskněte Kopie.

Na horním řádku displeje se zobrazí Ready to Copy

1. Vložte originály lícem nahoru do automatického podavače nebo položte jeden originál lícem dolů na skleněnou desku skeneru.

Podrobné pokyny pro vkládání originálu. (Viz „Zakládání originálů“ na stranì 22.)

1. Je-li to nezbytné, zadejte z numerické klávesnice počet kopií.

2. Chcete-li přizpůsobit nastavení kopírování včetně velikosti kopie, tmavosti a typu originálu pomocí tlačítek ovládacího panelu. (Viz „Změna nastavení pro každou kopii” na stranì 28.)

V případě potřeby můžete použít zvláštní kopírovací funkce, například kopírování 2 nebo 4 stránek na arch.

1. Stisknutím Barva Spoušt zahájíte barevné kopírování.

Nebo stisknutím Černá Spoušt zahájíte černobílé kopírování.

Během zpracování můžete úlohu kopírování zrušit. Stisknutím Zastavit/Zrušit zastavíte kopírování.

Změna nastavení pro každou kopii

Zařízení nabízí výchozí nastavení pro kopírování, takže můžete rychle a snadno vytvořit kopii. Jestliže však chcete změnit volby pro každou kopii, použijte funkční tlačítka na ovládacím panelu.

Stisknutím Zastavit/Zrušit během nastavování možností kopírování budou všechny volby nastavené pro aktuální úlohu kopírování zrušeny a bude obnoven jejich výchozí stav. Jinak se automaticky vrátí na výchozí hodnoty po dokončení kopírování.

Tmavost

Jestliže kopírujete vybledlý originál nebo originál s tmavými obrázky, můžete nastavit jas, aby byla kopie čitelnější.

1. Stiskněte Kopie.
2. Stisknutím Nabídka zobrazte Copy Feature ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Darkness, a potom stiskněte tlačítko OK.
4. Opakovaně stiskněte levé/pravé šipky, dokud se nezobrazí požadovaný režim kontrastu a stiskněte OK.

• L i g h t : Vhodné pro tmavé dokumenty.
- Normal: Vhodné pro standardní psané nebo tištěné originály.
• Dark : Vhodné pro lehký tisk.
5. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

• Používání speciálních funkcí kopírování
  • Nastavení časového limitu kopírování

Typ originálu

Nastavení typu předlohy se používá k vylepšení kvality kopie volbou typu dokumentu pro aktuální úlohu kopírování.

1. Stiskněte Kopie.
2. Stisknutím Nabídka zobrazte Copy Feature ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Original Type, a potom stiskněte tlačítko OK.
4. Opakovaně stiskněte levé/pravé šipky, dokud se nezobrazí požadovaný režimu obrazu a stiskněte OK.

• Text: Použijte pro originály obsahující převážně text.
- Text / Photo : Použijte pro originály obsahující text a foto
• Photo: Používá se v případech, kdy předlohou jsou fotografie.
• Magazine: Použijte, když jsou originály časopisy.
5. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Zmenšená nebo zvětšená kopie

Můžete zmenšit nebo zvětšit velikost kopírovaného obrazu od 25 % do 400 % při kopírování originálních dokumentů ze skla skeneru, nebo od 25 % do 100 % z ADF.

Chcete-li vybírat z předem definovaných velikostí kopii, postupujte následujícím způsobem:

1. Stiskněte Kopie.
2. Stisknutím Nabídka zobrazte Copy Feature ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Reduce/Enlarge, a potom stiskněte tlačítko OK.
4. Opakovaně stiskněte levé/pravé šipky, dokud se nezobrazí požadované nastavení velikosti a stiskněte OK.

Měřítko lze změnit přímo zadáním velikosti:

1. Stiskněte Kopie.
2. Stisknutím Nabídka zobrazte Copy Feature ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Reduce/Enlarge, a potom stiskněte tlačítko OK.
4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Custom, a potom stiskněte tlačítko OK.
5. Stisknutím levé/pravé šipky zadejte požadovanou velikost kopie. Stisknutím a podržením tlačítka můžete rychle přejít k požadované hodnotě.

6. Stisknutím OK uložte výběr.

7. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Při vytváření zmenšené kopie se ve spodní části kopie mohou vytvořit černé čáry.

Změna výchozích nastavení kopie

Vlastnosti kopie včetně tmavosti, formátu a počtu lze nastavit na nejčastěji používané hodnoty. Při kopírování dokumentu se použije výchozí nastavení, pokud nebylo změněno příslušnými tlačitky na ovládacím panelu.

1. Stiskněte Kopie.

2. Stisknutím Nabídka zobrazte Copy Setup ve spodním řádku displeje a stiskněte OK.

3. Stiskněte OK, když se zobrazí Change Default.

4. Opakovaně stiskněte levé/pravé šipky, dokud se nezobrazí požadovaná volba nastavení a stiskněte OK.

5. Opakovaně stiskněte levé/pravé šipky, dokud se nezobrazí požadované nastavení a stiskněte OK.

6. Podle potřeby opakujte kroky 4 až 5.

7. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Při nastavování voleb nastavení kopírování stisknutím Zastavit/Zrušit zrušíte změněná nastavení a obnovíte výchozí nastavení.

Kopírování karty ID

Zařízení může vytisknout oboustranné originály na 1 list papíru velikostí A4, Letter, Legal, Folio, Oficio, Executive, B5, A5 nebo A6.

Tiskárna vytiskne jednu stranu originálu na horní polovinu papíru a druhou stranu na spodní polovinu bez zmenšení velikosti originálu. Tato funkce je užitečná pří kopírování dokumentů o malých rozměrech, například vizitek.

Tato funkce vyžaduje, aby se originál umístil na skleněnou desku skeneru.

1. Stiskněte Průkaz totožnosti kopie.

2. Položte originál na skleněnou desku skeneru lícem dolů na místo vyznačené šipkami a zavřete kryt skeneru.

1. Na displeji se zobrazí Place Front Side and Press[Start].

2. Stiskněte Barva Spoušt nebo Černá Spoušt.

Zařízení začne skenovat přední stranu a zobrazí Place Back Side and Press[Start].

1. Obrat'te originál a položte jej na skleněnou desku skeneru podle obrázku na místo vyznačené šipkami. Pak zavřete kryt skeneru.

1. Stisknutím Barva Spoušt zahájíte barevné kopírování.

Nebo stisknutím Černá Spoušt zahájíte černobílé kopírování

- Pokud nestisknete tlačitko Barva Spoušt nebo Černá Spoušt, zkopíruje se pouze přední strana.

- Pokud je předloha větší než oblast tisku, nemusí být některé části dokumentu vytištěny.

- Pokud stisknete Zastavit/Zrušit nebo pokud nestisknete žádné tlačítko přibližně 30 sekund, zařízení zruší úlohu kopírování a vrátí se do pohotovostního režimu.

Používání speciálních funkcí kopírování

Můžete použít následující funkce kopírování:

Kopírování 2 nebo 4 stránek na jeden list

Zařízení může zhotovit 2 nebo 4 obrazy originálu zmenšené tak, aby se vešly na jeden list papíru.

1. Stiskněte Kopie.
2. Stisknutím Nabídka zobrazte Copy Feature ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Layout, a potom stiskněte tlačítko OK.
4. Opakovaně stiskněte levé/pravé šipky, dokud se nezobrazí 2-Up nebo 4-Up a stiskněte OK.
5. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Nemůžete upravit velikost kopie pomocí nabídky Reduce/Enlarge pro kopírování 2 nebo 4 stránek na list.

Kopírování plakátu

Toto zařízení může vytisknout obraz na 9 listů papíru (3 x 3). Slepením vytistěných stránek vytvoříte jeden dokument velikosti plakátu.

Tato kopírovací funkce je k dispozici jen tehdy, položíte-li originály na skleněnou desku skeneru.

1. Stiskněte Kopie.
2. Stisknutím Nabídka zobrazte Copy Feature ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Layout, a potom stiskněte tlačítko OK.
4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Poster Copy, a potom stiskněte tlačítko OK.

1. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Originál je rozdělen na 9 částí. Každá z těchto částí bude naskenována a vytištěna v následujícím pořadí:

1	2	3
4	5	6
7	8	9

Klonovací kopírování

Zařízení může tisknout vícenásobné kopie obrazu originálního dokumentu na jedinou stránku. Počet obrazů se určí automaticky podle velikosti předlohy a formátu používaného papíru.

Tato kopírovací funkce je k dispozici jen tehdy, položíte-li originály na skleněnou desku skeneru.

1. Stiskněte Kopie.
2. Stisknutím Nabídka zobrazte Copy Feature ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Layout, a potom stiskněte tlačítko OK.
4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Clone Copy, a potom stiskněte tlačítko OK.
5. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Nemůžete upravit velikost kopie pomocí nabídky Reduce/Enlarge při klonovacím kopírování.

Vymazání obrázků na pozadí

Zařízení můžete nastavit tak, aby tisklo obraz bez jeho pozadí. Tato kopírovací funkce odstraní barevné pozadí a pomáhá při kopírování originálů s barevným pozadím, jakými jsou noviny nebo katalogy.

1. Stiskněte Kopie.
2. Stisknutím Nabídka zobrazte Copy Feature ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Adjust Bkgd., a potom stiskněte tlačítko OK.
4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí požadovaná volba vazby.

• 0 f f : Nepoužívá tuto funkci.
• Auto : Optimalizuje pozadí.
- Enhance Lev. 1 \~ 2: Čím je číslo vyšší, pozadí je živější.
- Erase Lev. 1 \~ 4: Čím je číslo vyšší, pozadí je světlejší.

1. Stisknutím OK zahájíte kopírování.

2. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Kopírování s vylepšením šedé

Při kopírování originálu ve stupních šedé můžete použít tuto funkci pro vylepšení kvality výstupu kopírování. Tato funkce je pouze pro kopii ve stupních šedé.

1. Stiskněte Kopie.
2. Stisknutím Nabídka zobrazte Copy Feature ve spodním rádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Gray Enhance, a potom stiskněte tlačítko OK.
4. Stisknutím levé/pravé šipky vyberte On.
5. Stisknutím OK zahájíte kopírování.
6. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Nastavení časového limitu kopírování

Pokud nezačnete kopírovat ihned poté, co na ovládacím panelu změníte nastavení, můžete nastavit dobu, po kterou bude zařízení vyčkávat, než obnoví původní výchozí nastavení.

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Stiskněte OK, když se zobrazí Machine Setup.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Timeout, a potom stiskněte tlačítko OK.
4. Opakovaně stiskněte tlačitko levé/pravé šipky, dokud se nezobrazí požadované nastavení času. Výběr Off znamená, že zařízení neobnoví výchozí nastavení, doku nezahájíte kopírování stisknutím Černá Spoušt nebo Barva Spous nebo akci nezrušíte stisknutím Zastavit/Zrušit.
5. Uložte výběr stisknutím tlačítka OK.
6. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Skenování

Zařízení umožňuje skenovat obrázky a text a převést je tak do digitálních souborů v počítači.

Tato kapitola zahrnuje:

• Základy skenování
- Skenování z ovládacího panelu
- Skenování prostřednictvím sít'ového připojení

Maximální dosažitelné rozlišení závisí na různých faktorech včetně rychlosti počitače, volného místa na pevném disku, velikosti paměti, velikosti skenovaného obrazu a nastavení bitové hloubky. Proto, v závislost na systému a předmětu skenování, nemusíte být schopni skenovat v určitém rozlišení, zejména použijete-li dokonalejší rozlišení.

Základy skenování

V zařízení můžete skenovat originály prostřednictvím kabelu USB nebo sítě.

• Dell Scan Manager: Stačí přijít s originály k zařízení a naskenovat je z ovládacího panelu. Naskenovaná data budou uložena do složky My Documents v připojeném počítači. Po dokončení instalace jste již nainstalovali Dell Scan Manager do vašeho počítače. Tuto funkci lze používat prostřednictvím místního nebo sit'ového připojení. Viz další část.
• TWAIN: TWAIN je jedna z přednastavených aplikací pro zpracování obrazu. Při skenování obrázku bude spuštěna vybraná aplikace, která umožňuje řídit proces skenování. Viz část Sekce softwaru. Tuto funkci lze používat prostřednictvím místního nebo sít'ového připojení. Viz část Sekce softwaru.
• SmarThru: Tato funkce je software připojený k vašemu zařízení. Tento program můžete používat ke skenování obrázků a dokumentů a tuto funkci lze používat prostřednictvím místního nebo sít'ového připojení. Viz část Sekce softwaru.
• WIA: WIA je zkratka označení Windows Images Acquisition. Aby bylo možné tuto funkcí používat, musí být váš počítač připojen přímo k zařízení prostřednictvím kabelu USB. Viz část Sekce softwaru.
• E-mail: Můžete odeslat naskenovaný obrázek jako přílohu e-mailu. (Viz „Registrace oprávněných uživatelů“ na stranì 32.)

• Z m ěna nastavení pro jednotlivou skenovací úlohu
• Z m ěna výchozího nastavení skenování
• Vytvoření adresáře

Skenování z ovládacího panelu

Toto zařízení umožňuje skenovat z ovládacího panelu a snadno odeslat naskenovaný dokument do složky My Documents v připojeném počítači. Aby bylo možné tuto funkcí používat, musí být zařízení a počítač propojeny kabelem USB nebo sítí.

Díky nabízenému programu Dell Scan Manager lze naskenované dokumenty rovněž otevírat v programu, který jste dříve nastavili. K aplikačnímu programu lze přidat například Microsoft Paint, Email, SmarThru 4, OCR. Viz „Nastavení informací o skenování ve části Správce skenování Dell“ na stranì 31.

Naskenované obrázky Ize uložit jako soubory BMP, JPEG, TIFF, PDF.

Nastavení informací o skenování ve části Správce skenování Dell

Můžete zjistit informace o programu Dell Scan Manager a o stavu nainstalovaného ovladače skenování. V programu Dell Scan Manager můžete rovněž měnit nastavení skenování a přídávat nebo odebírat složky, do kterých jsou naskenované dokumenty ukládány.

Program Dell Scan Manager lze používat pouze v operačním systému Windows.

1. Stiskněte Start > Ovládací panely > Dell Scan Manager. Zobrazí se Správa Dell Scan Manager.
2. Vyberte príslušné zařizení z Dell Scan Manager.
3. Stiskněte Properties.
4. Set Scan Button umožňuje změnit cíl ukládání a nastavení skenování, přídávat nebo odstraňovat aplikační programy a formátovat soubory. Můžete změnit skenovací zařízení pomocí Change Port (Místní nebo Sít').
5. Po dokončení nastavení stiskněte OK.

Skenování do aplikačních programů

1. Zkontrolujte, zda jsou zařízení a počítač zapnuté a řádně propojené.
2. Vložte originály lícem nahoru do automatického podavače nebo položte jeden originál lícem dolů na skleněnou desku skeneru. Podrobné pokyny pro vkládání originálů. (Viz „Zakládání originálů“ na straní 22.)
3. Stiskněte Skenovat/Email.

Na horním řádku displeje se zobrazí Ready to Scan

1. Stisknutím levé/pravé šipky zobrazte Scan to PC ve spodním řádku displeje a stiskněte OK.

2. Stisknutím levé/pravé šipky zobrazte Local PC ve spodním řádku displeje a stiskněte OK. Pokud je zařízení připojeno k síti, vyberte položku Network PC a stiskněte tlačítko OK.

Pokud se zobrazí zpráva Not Available, zkontrolujte připojení portu.

Pokud jste vybrali položku Network PC, vyberte vaše ID registrovaného uživatele a zadejte kód PIN. Stiskněte tlačítko OK. • ID je stejné, jako registrované ID pro Dell Scan Manager. • PIN je 4místné číslo registrované pro Dell Scan Manager.

1. V části Scan Destination opakovaně stiskněte levé/pravé šipky, dokud se nezobrazí požadovaný aplikační program, a potom stiskněte OK. Výchozí nastavení je My Documents.

Chcete-li přidat nebo odstranit složku, ve které je uložen naskenovaný soubor, přidejte nebo odstraňte aplikační program v Dell Scan Manager > Set Scan Button.

1. Stiskněte levé/pravé tlačítko, dokud se nezobrazí požadované nastavení, a potom stiskněte tlačítko OK.

2. Resolution: Nastavuje rozlišení obrazu.

3. Scan Color: Nastavuje barevný režim.
4. Scan Format: Nastavuje formát, ve kterém bude obraz uložen.
5. Scan Size: Nastavuje velikost obrazu.

- Položka Scan Format se zobrazí pouze, když jste vybrali Scan Destination do složky My Documents. - Chcete-li skenovat z výchozího nastavení, stiskněte tlačítko Barva Spoušt nebo Černá Spoušt.

1. Bude zahájeno skenování.

- Naskenovaný obrázek bude uložen do složky My Documents > Obrázky > Dell v počítači.

• Pro rychlé skenování v programu Dell Scan Manager můžete použít ovladač TWAIN.
• Rovněž můžete skenovat stisknutím Start > Ovládací panely > Dell Scan Manager > Quick Scan v systému Windows.

Skenování prostřednictvím sít'ového připojení

Jestliže jste připojili tiskárnu k síti a nastavili správně parametry sítě, můžete skenovat a zasílat obrazy po celé síti.

Vytvoření e-mailového účtu

Chcete-li naskenovat obrázek a poslat jej jako přílohu e-mailu, musíte nastavit sít'ové parametry pomocí serveru SyncThru Web Service.

1. Do prohlížeče zadejte IP adresu vašeho zařizení jako URL a klepněte na tlačitko Přejít pro přístup na webovou stránku zařizení.

2. Klepněte na Machine Settings a E-mail Setup.

3. Vyberte IP Address nebo Host Name.

4. Zadejte IP adresu do tečkovaného desetinného zápisu nebo jako jméno hostitele.

5. Zadejte číslo portu serveru od 1 do 65535. Výchozí číslo portu je 25.

6. Zaškrtněte políčko vedle SMTP Requires Authentication jako požadavek ověření.

7. Zadejte prihlašovací jméno serveru SMTP a heslo.

8. Klepněte na Apply.

Je-li metoda ověření serveru SMTP POP3 before SMTP, zaškrtněte políčko vedle SMTP Requires POP3 Before SMTP Authentication.

a. Zadejte IP adresu do tečkovaného desetinného zápisu nebo jako jméno hostitele.
b. Zadejte číslo portu serveru od 1 do 65535. Výchozí číslo portu je 25.

Registrace oprávněných uživatelů

1. Do prohlížeče zadejte IP adresu vašeho zařízení jako URL a klepněte na tlačítko Přejít pro přístup na webovou stránku zařízení.
2. Klepněte na Machine Settings a User Authentication.
3. Klepněte na Add.
4. Vyberte indexové číslo od 1 do 50, které odpovídá umístění pro uložení záznamu.
5. Zadejte své jméno, identifikační číslo uživatele, heslo, e-mailovou adresu a telefonní číslo. Pokud spouštíte skenování do e-mailu z ovládacího panelu, musíte do zařízení zadat identifikační číslo registrovaného uživatele a heslo.
6. Klepněte na Apply.

Skenování do e-mailu

Můžete naskenovat obrázek a poslat jej jako přílohu e-mailu. Nejdříve musíte nastavit vás e-mailový účet na serveru SyncThru Web Service. (Viz „Vytvoření e-mailového účtu“ na straní 32.)

Před začátkem skenování můžete nastavit možnosti skenování pro svoji úlohu. (Viz „Změna nastavení pro jednotlivou skenovací úlohu“ na stranì 33.)

1. Ujistěte se, že je zařízení připojeno k síti.
2. Položte jeden dokument na skenovací sklo lícem dolů. NEBO vložte dokumenty do automatického podavače dokumentů ADF lícem nahoru. Podrobné pokyny pro vkládání originálů. (Viz „Zakládání originálů“ na stranì 22.)
3. Stiskněte Skenovat/Email.
4. Stisknutím levé/pravé šipky zobrazte Scan to Email ve spodním řádku displeje a stiskněte OK.

Pokud jste zaregistrovali Auth Id, Password a zaškrtli volbu Enable Auth User v části User Authentication služby SyncThru Web Service, zobrazí se Prihlas.jmeno a Heslo. Zadejte Auth Id a Password do zařízení. Přejděte ke kroku 6.

1. Když se na horním řádku displeje zobrazí položka Od, zadejte emailovou adresu odesílatele a stiskněte tlačítko OK.
2. Když se na horním řádku displeje zobrazí položka Cil e-mailu, zadejte e-mailovou adresu přijemce a stiskněte tlačítko OK. Máte-li vytvořen adresář, můžete použít tlačítko rychlé volby nebo číslo rychlé volby e-mailu nebo skupinového e-mailu k vyvolání adresy z paměti. Viz „Vytvoření adresáře“ na straní 33.
3. Chcete-li zadat další adresy, stiskněte tlačítko OK, když se objeví možnost Yes, a opakujte krok 5. Chcete-li postoupit k dalšímu kroku, pomocí levé/pravé šipky zvolt možnost No a stiskněte tlačítko OK.
4. Objeví-li se na displeji dotaz, zda chcete poslat e-mail na váš účet, pomocí levé/pravé šipky vyberte možnost Yes nebo možnost No a stiskněte tlačitko OK.

Tato výzva se neobjeví, pokud jste aktivovali volbu Odesl.odesil. v nastavení e-mailového účtu.

1. Zadejte předmět e-mailu a stiskněte tlačítko OK.

2. Pomocí levé/pravé šipky zobrazte požadovaný formát souboru a stiskněte tlačítko OK nebo tlačítko Start. Zařízení začne skenovat a potom pošle e-mail.

3. Objeví-li se na displeji dotaz, zda se chcete odhlásit ze svého účtu, pomocí levé/pravé šipky zvolte možnost Yes nebo možnost No a stiskněte tlačítko OK.
4. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Změna nastavení pro jednotlivou skenovací úlohu

Zařízení vám poskytuje následující možnosti nastavení, abyste mohli přizpůsobit svoje skenovací úlohy.

• Scan Size: Nastavuje velikost obrazu.
• Original Type: Nastavuje typ originálního dokumentu.
  • Resolution: Nastavuje rozlišení obrazu.
• Scan Color: Nastavuje barevný režim.
• Scan Format: Nastavuje formát, ve kterém bude obraz uložen. Jestliže vyberete TIFF nebo PDF, můžete zvolit skenování více stran. Podle zvoleného typu skenování se nemusí tato volba zobrazit.

Přizpůsobení nastavení před zahájením skenovací úlohy:

1. Stiskněte Skenovat/Email.
2. Stisknutím Nabídka zobrazte Scan Feature ve spodním řádku displeje a stiskněte OK.
3. Pomocí levé/pravé šipky zobrazte požadovaný typ skenování a stiskněte tlačitko OK.
4. Pomocí levé/pravé šipky zobrazte požadovanou volbu skenování a stiskněte tlačítko OK.
5. Pomocí levé/pravé šipky zobrazte požadovaný stav a stiskněte tlačítko OK.
6. Opakujte kroky 4 a 5 pro nastavení dalších voleb.
7. Po ukončení se stisknutím tlačítka Zastavit/Zrušit vrátíte do pohotovostního režimu.

Změna výchozího nastavení skenování

Abyste nemuseli přizpůsobovat nastavení skenování pro každou úlohu, můžete nastavit výchozí hodnoty pro každý typ skenování.

1. Stiskněte Skenovat/Email.
2. Stisknutím Nabídka zobrazte Scan Setup ve spodním řádku displeje a stiskněte OK.
3. Stiskněte OK, když se zobrazí Change Default.
4. Pomocí levé/pravé šipky zobrazte požadovaný typ skenování a stiskněte tlačítko OK.
5. Pomocí levé/pravé šipky zobrazte požadovanou volbu skenování a stiskněte tlačítko OK.
6. Pomocí levé/pravé šipky zobrazte požadovaný stav a stiskněte tlačitko OK.
7. Pro změnu dalších nastavení opakujte kroky 5 až 6.
8. Chcete-li změnit výchozí nastavení pro další typy skenování, stiskněte tlačítko Zpětný a opakujte postup od kroku 4.
9. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Vytvoření adresáře

Můžete vytvořit adresář s často používanými e-mailovými adresami pomocí serveru SyncThru Web Service a potom snadno a rychle zadat e-mailové adresy zadáním čísel k nim přirazených v adresáři.

Registrace čísel rychlé volby e-mailu

1. Do prohlížeče zadejte IP adresu vašeho zařízení jako URL a klepněte na tlačítko Přejít pro přístup na webovou stránku zařízení.
2. Klepněte na Machine Settings a E-mail Setup.
3. Klepněte na Local Address Book a Add.
4. Zvolte číslo umístění a zadejte požadované uživatelské jméno a e-mailovou adresu.
5. Klepněte na Apply.

Adresář můžete ze svého počítače získat klepnutím na tlačítko Import.

Konfigurace čísel skupinových e-mailů

Do prohlížeče zadejte IP adresu vašeho zařízení jako URL a klepněte na tlačítko Přejít pro přístup na webovou stránku zařízení.

1. Klepněte na Machine Settings a E-mail Setup.
2. Klepněte na Group Address Book a Add.
3. Zvolte číslo skupiny a zadejte požadovaný název skupiny.
4. Vyberte čísla rychlé volby e-mailu, která budou obsažena ve skupině.
5. Klepněte na Apply.

Používání záznamů adresáře

E-mailovou adresu vyvoláte následujícími způsoby:

Čísla rychlé volby e-mailu

Jste-li během odesílání e-mailu vyzváni k vložení adresy určení, vložte číslo rychlé volby e-mailu, u kterého je uložena příslušná adresa.

• Pro jednomístné číslo rychlé volby e-mailu stiskněte a podržte odpovídající čiselné tlačitko na numerické klávesnici.
- Pro dvou nebo třímístné číslo rychlé volby e-mailu stiskněte tlačítko prvního čísla (tlačítka prvních čísel) a potom podržte tlačítko posledního čísla.

Záznamy můžete v paměti vyhledávat pomocí tlačítka Adresář. (Viz „Vyhledání záznamu v adresáři“ na stranì 34.)

Čísla skupinových e-mailů

Položku skupinového e-mailu musíte vyhledat a vybrat z paměti.

Jste-li při odesílání e-mailu vyzváni k zadání adresy určení, stiskněte tlačitko Adresář. (Viz „Vyhledání záznamu v adresáří“ na stranì 34.)

Vyhledání záznamu v adresáři

Existují dva způsoby, jak vyhledat adresu v paměti. Bud můžete prohledávat postupně od A do Z, nebo můžete zadat první písmena jména přiřazeného k adrese.

Postupné prohledávání paměti

1. V případě potřeby stiskněte tlačítko Skenovat/Email.
2. Stisknutím Adresář zobrazte Search & Send ve spodním řádku displeje a stiskněte OK.
3. Pomocí levé/pravé šipky zobrazte požadované skupinu čísel a stiskněte tlačítko OK.
4. Stiskněte OK, když se zobrazí All.
5. Pomocí levé/pravé šipky zobrazte požadované jméno a adresu. Celou pamětí můžete procházet nahoru nebo dolů v abecedním pořadí.

Prohledávání podle prvního písmene

1. V případě potřeby stiskněte tlačitko Skenovat/Email.
2. Stisknutím Adresář zobrazte Search & Send ve spodním řádku displeje a stiskněte OK.
3. Pomocí levé/pravé šipky zobrazte požadované skupinu čísel a stiskněte tlačítko OK.
4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí ID, a potom stiskněte tlačítko OK.
5. Vložte několik prvních písmen jména a stiskněte tlačítko OK.
6. Pomocí levé/pravé šipky zobrazte požadované jméno a stiskněte OK.

Tisk adresáře

Nastavení adresáře můžete zkontrolovat vytištěním seznamu.

1. Stiskněte opakovaně Adresář, dokud se na dolním řádku displeje nezobrazí položka Print.
2. Stiskněte OK.
3. Pomocí levé/pravé šipky zobrazte požadovanou volbu a stiskněte OK
4. Stiskněte OK pro potvrzení tisku, jakmile se zobrazí Yes. Vybrané informace se vytisknou.

Základní funkce tisku

V této kapitole jsou popsány běžné tiskové úlohy.

Tato kapitola zahrnuje:

• Tisk dokumentu • Zrušení tiskové úlohy

Tisk dokumentu

Tato tiskárna umožňuje tisk z různých aplikací systémů Windows nebo Macintosh. Přesné kroky pro tisk dokumentu se mohou lišit v závislosti na použité aplikaci.

Podrobnosti o tisku naleznete v části Sekce softwaru.

Zrušení tiskové úlohy

Pokud tisková úloha čeká v tiskové frontě nebo v tiskovém řadiči, jako je například skupina tiskáren v systému Windows, zrušte tiskovou úlohu následujícím způsobem:

1. Klepněte na nabídku Windows Start.

2. V systému Windows 2000 vyberte Nastavení a potom Tiskárny.
   V systémech Windows XP/2003 vyberte Tiskárny a faxy
   V systému Windows Vista vyberte Óvládací panely → Hardware a zvuk → Tiskárny.

3. Poklepejte na ikonu → Dell 1235cn Color Laser MFP.

4. V nabídce Dokument vyberte možnost Storno.

Toto okno můžete také zobrazit poklepáním na ikonu tiskárny v pravém dolním rohu plochy systému Windows.

Tiskovou úlohu můžete rovněž zrušit stisknutím Zastavit/Zrušit na ovládacím panelu.

Faxování

Tato kapitola obsahuje informace o způsobu používání zařízení jako faxu.

Tato kapitola zahrnuje:

• Odesílání faxu
• P řijem faxu

Při připojování k telefonní lince kvůli používání faxu doporučujeme použít tradiční analogové telefonní služby (PSTN: veřejná komutovaná telefonní síť).

Pokud používáte jiné internetové služby (DSL, ISDN, VoIP), můžete vylepšit kvalitu spojení pomocí mikrofiltru.

Mikrofiltr eliminuje šum a vylepšuje kvalitu spojení a kvalitu připojení k Internetu.

DSL mikrofiltr není s přístrojem dodáván. Pokud chcete mikrofiltr použít, obratte se na poskytovatele internetových služeb.

1 Linkový port
2 Mikrofiltr
3 DSL modem / telefonní linka

Odesílání faxu

Nastavení hlavičky faxu

V některých zemích zákon vyžaduje, aby bylo na každém odesílaném faxu uvedeno faxové číslo odesilatele. Identifikacní číslo zařízení obsahující vaše telefonní číslo a jméno (nebo název vaší společnosti) bude vytístěno v horní části každé stránky odesílané z tohoto zařízení.

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Stiskněte OK, když se zobrazí možnost Machine Setup.
3. Stiskněte OK, když se zobrazí možnost Machine ID.
4. Na numerické klávesnici zadejte své jméno nebo název své společnosti. Alfanumerické znaky můžete zadávat z numerické klávesnice. Speciální symboly lze zadat stisknutím tlačítka 0. Podrobnosti o zadávání alfanumerických znaků viz „Zadávání znaků z numerické klávesnice“ na straní 20.
5. Stisknutím tlačítka OK uložte identifikační číslo.
6. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Machine Fax No., a potom stiskněte tlačítko OK.
7. Pomocí numerické klávesnice zadejte své faxové číslo a stiskněte tlačitko OK.
8. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Úprava nastavení dokumentu

Před zahájením faxování změňte následující nastavení podle stavu originálu, abyste docílili co nejlepší kvality.

• Nastavení faxu

Rozlišení

Výchozí nastavení dokumentů umožňuje dosáhnout dobrých výsledků při práci se standardními textovými dokumenty. Jestliže však odesílate nekvalitní originály nebo obsahující fotografie, můžete upravit rozlišení pro dosažení vyšší kvality faxu.

1. Stiskněte Fax.
2. Stiskněte tlačitko Nabídka a potom OK, když se ve spodním řádku displeje zobrazí možnost Fax Feature.
3. Stiskněte OK, když se zobrazí Resolution.
4. Pomocí levé/pravé šipky zobrazte požadovanou volbu a stiskněte OK.
5. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Rozlišení doporučená pro různé typy dokumentů jsou popsána v následující tabulce:

Režim Doporušeno pro
Standard Originály se znaky normální velikosti.
Fine	Originály s malými znaky nebo tenkými čarami, nebo originály vytistěné jehličkovou tiskárnou.
Superfine Originály s velmi jemnými detaily. Režim Velmi jemné je k dispozici jen tehdy, když zařizení, se kterým komunikujete, rovněž podporuje rozlišení Velmi jemné.Režim Superfine nelze použit při přenosu z paměti zařizení. Nastavení rozlišení se automaticky změní na Fine.Je-li na vašem zařizení nastaveno rozlišení Superfine a přijímací faxový přístroj nepodporuje rozlišení Superfine, vysilací zařizení prénáší dokument s nejvyšším rozlišením podporovaným přijímacím zařizením.
Photo Fax Dokumenty obsahující odstíny šedé nebo fotografie.

Nastavené rozlišení platí pro aktuální úlohu faxování. Změna výchozího nastavení viz „Změna výchozího nastavení dokumentu“ na stranì 42.

Tmavost

Můžete zvolit výchozí režim nastavení kontrastu pro faxování světlejších nebo tmavších dokumentů.

1. Stiskněte Fax.
2. Stiskněte tlačitko Nabídka a potom OK, když se ve spodním řádku displeje zobrazí možnost Fax Feature.
3. Stiskněte OK, když se zobrazí Darkness.

4. Pomocí levé/pravé šipky zobrazte požadovanou volbu a stiskněte OK.

5. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Nastavená tmavost platí pro aktuální úlohu faxování. Změna výchozího nastavení viz „Změna výchozího nastavení dokumentu“ na stranì 42.

Automatické odesílání faxu

1. Stiskněte Fax-
2. Vložte originály lícem nahoru do automatického podavače nebo položte jeden originál lícem dolů na skleněnou desku skeneru. Podrobné pokyny pro vkládání originálů. (Viz „Zakládání originálů“ na straní 22.) Na horním řádku displeje se zobrazí Ready to Fax.
3. Nastavte rozlišení a tmavost podle faxovaného dokumentu. (Viz „Úprava nastavení dokumentu“ na stranì 36.)
4. Vložte číslo cílového faxového zařízení. Můžete použit čísla rychlé volby nebo čísla skupinové volby. Podrobnosti o ukládání a vyhledávání čísel viz „Vytvoření adresáře“ na stranì 42.
5. Stiskněte Barva Spoušt nebo Černá Spoušt.
   Jestliže originál leží na skleněné desce skeneru, zvolte možnost Yes pro přidání další stránky. Vložte další originál a stiskněte tlačitko OK.
6. Po skončení vyberte možnost No v nápovědě Another Page?. Po vytočení čísla začne zařízení odesílat fax, jakmile přijímací zařízení odpoví.
   Chcete-li faxovou úlohu zrušit, můžete kdykoli během odesílání faxu stisknout tlačítko Zastavit/Zrušit.

Ruční odesílání faxu

1. Stiskněte Fax.
2. Vložte originály lícem nahoru do automatického podavače nebo položte jeden originál lícem dolů na skleněnou desku skeneru. Podrobné pokyny pro vkládání originálů. (Viz „Zakládání originálů“ na straní 22.)
3. Nastavte rozlišení a tmavost podle faxovaného dokumentu. (Viz „Úprava nastavení dokumentu“ na stranì 36.)
4. Stiskněte On Hook Dial. Uslyšíte oznamovací tón.
5. Vložte číslo cílového faxového zařízení. Můžete použít čísla rychlé volby nebo čísla skupinové volby. Podrobnosti o ukládání a vyhledávání čísel viz „Vytvoření adresáře“ na stranì 42.
6. Jakmile uslyšite vysoký tón signálu ze vzdáleného faxu, stiskněte Barva Spoušt nebo Černá Spoušt.
   Chcete-li faxovou úlohu zrušit, můžete kdykoli během odesílání faxu stisknout tlačítko Zastavit/Zrušit.

Potvrzení prěnosu

Po úspěšném odeslání poslední stránky dokumentu uslyšíte zvukový signál a zařízení se vrátí do pohotovostního režimu.

Pokud se odesílání faxu z nějakého důvodu nezdaří, zobrazí se na displeji chybová zpráva. Seznam chybových zpráv a jejich význam viz „Význam zpráv na displeji“ na strani 61. Jestliže se zobrazí chybová zpráva, smažte ji z displeje stisknutím tlačítka Zastavit/Zrušit a odešlete dokument znovu.

Zařízení můžete nastavit tak, aby se po odeslání faxu automaticky vytiskl potvrzovací protokol. Další informace viz „Send Report“ na stranì 41.

Automatické opakované vytáčení

Jestliže je při odesílání faxu vytočené číslo obsazeno nebo vzdálené zařízení na volání neodpovídá, bude zařízení po 3 minutách automaticky vytáčet číslo znovu, podle výchozího nastavení až sedmkrát.

Chcete-li, aby zařízení začalo opakovat vytáčení bez této prodlevy, stiskněte po zobrazení možnosti Retry Redial? tlačítko OK. Automatické vytáčení zrušite stisknutím tlačítka Zastavit/Zrušit.

Chcete-li změnit časový interval mezi jednotlivými pokusy opakovaného vytáčení a celkový počet pokusů, viz „Sending možnosti“ na stranì 41.

Opakované vytáčení posledního čísla

Opakované vytočení posledního čísla:

1. Stiskněte Opakované vytáčení/Mezery.
2. Pokud je v automatickém podavači vložený dokument, přístroj jej začne automaticky odesílat. Jestliže originál leží na skleněné desce skeneru, zvolte možnost Yes pro přidání další stránky. Vložte další originál a stiskněte tlačítko OK. Po skončení vyberte možnost No v nápovědě Another Page?.

Odeslání faxu na více míst

Funkci vícenásobné odeslání použijte k odesílání faxu více adresátům. Originály jsou automaticky ukládány do paměti a odeslány do vzdálené stanice. Po ukončení přenosu jsou dokumenty v paměti automaticky vymazány. Pomocí této funkce nelze odesílat barevné faxy.

1. Stiskněte Fax.
2. Vložte originály lícem nahoru do automatického podavače nebo položte jeden originál lícem dolů na skleněnou desku skeneru. Podrobné pokyny pro vkládání originálů. (Viz „Zakládání originálů“ na stranì 22.)
3. Nastavte rozlišení a tmavost podle faxovaného dokumentu. (Viz „Úprava nastavení dokumentu“ na stranì 36.)
4. Stisknutím Nabídka zobrazte Fax Feature ve spodním řádku displeje a stiskněte OK.
5. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Multi Send, a potom stiskněte tlačítko OK.
6. Vložte faxové číslo prvního přijímacího zařízení a stiskněte tlačítko OK. Můžete stisknout čisla rychlé volby nebo vybrat Group Dial Number pomocí tlačítka Adresář. Další informace viz „Vytvoření adresáře“ na straní 42.
7. Vložte druhé faxové číslo a stiskněte tlačítko OK. Na displeji se zobrazí žádost o vložení dalšího faxového čísla, na které chcete dokument odeslat.
8. Chcete-li zadat více faxových čísel, zvolte stisknutím tlačítka OK možnost Yes a opakujte kroky 6 a 7. Můžete zadat až 10 čísel.

Jakmile jste zadali číslo skupinového vytáčení, nemůžete již zadat další čísla skupinového vytáčení.

1. Když jste ukončili vkládání faxových čísel, pomocí tlačítek levé/pravé šipky vyberte možnost No při výzvě Another No.? a stiskněte tlačitko OK. Originál je před prénosem skenován do paměti. Na displeji se zobrazí kapacita paměti a počet stránek ukládaných do paměti.
2. Jestliže originál leží na skleněné desce skeneru, zvolte možnost Yes pro přídání dalších stránek. Vložte další originál a stiskněte tlačitko OK. Po skončení vyberte možnost No v nápovědě Another Page? Zařizení začne odesílat dokument na čísla v pořadí podle vložení.

Odeslání zpožděného faxu

Zařízení je možné nastavit tak, aby odeslalo fax později, až nebudete přítomni. Pomocí této funkce nelze odesílat barevné faxy.

1. Stiskněte Fax.

2. Vložte originály lícem nahoru do automatického podavače nebo položte jeden originál lícem dolů na skleněnou desku skeneru. Podrobné pokyny pro vkládání originálů. (Viz „Zakládání originálů“ na stranì 22.)

3. Nastavte rozlišení a tmavost podle faxovaného dokumentu. (Viz „Úprava nastavení dokumentu“ na stranì 36.)

4. Stisknutím Nabídka zobrazte Fax Feature ve spodním řádku displeje a stiskněte OK.

5. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Delay Send, a potom stiskněte tlačítko OK.

6. Z numerické klávesnice zadejte číslo faxu příjemce. Můžete stisknout čisla rychlé volby nebo vybrat Group Dial Number pomocí tlačítka Adresář. Podrobnosti viz „Vytvoření adresáře“ na straní 42.

7. Stisknutím OK číslo potvrďte. Na displeji se zobrazí žádost o vložení dalšího faxového čísla, na které chcete dokument odeslat.

8. Chcete-li zadat více faxových čísel, zvolte stisknutím tlačítka OK možnost Yes a opakujte kroky 6 a 7. Můžete zadat až 10 čísel.

Jakmile jste zadali číslo skupinového vytáčení, nemůžete již zadat další čísla skupinového vytáčení.

1. Když jste ukončili vkládání faxových čísel, stisknutím tlačítek levé/pravé šipky vyberte možnost No při výzvě Another No.? a stiskněte tlačítko OK.

2. Zadejte název úlohy a stiskněte tlačítko OK. Podrobnosti o zadávání alfanumerických znaků viz „Zadávání znaků z numerické klávesnice“ na straní 20. Pokud nechcete přířadit název, tento krok přeskočte.

3. Na numerické klávesnici zadejte čas a stiskněte tlačítko OK nebo Černá Spoušt.

Jestliže nastavíte čas dřívější než aktuální, fax bude odeslán ve stejný čas následujícího dne.

Originál je před prěnosem skenován do paměti. Na displeji se zobrazí kapacita paměti a počet stránek ukládaných do paměti.

1. Jestliže originál leží na skleněné desce skeneru, zvolte možnost Yes pro přidání další stránky. Vložte další originál a stiskněte tlačitko OK. Po skončení vyberte možnost No v nápovědě Another Page?. Zařízení se vrátí do pohotovostního režimu. Na displeji se zobrazí připomenutí s informacemi o tom, že je zařízení v pohotovostním režimu a že je nastaveno odložené odeslání faxu.

Přidání stránek do zpožděného faxu

1. Vložte dokumenty, které chcete přidat, a upravte nastavení dokumentu.
2. Stisknutím Nabídka zobrazte Fax Feature ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Add Page, a potom stiskněte tlačítko OK.
4. Pomocí tlačítek levé/pravé šipky zobrazte požadovanou faxovou úlohu a stiskněte tlačítko OK. Po skončení vyberte možnost No v nápovědě Another Page? Zařizení skenuje originál do paměti a ukazuje celkový počet stran a počet přidaných stran.

Zrušení zpožděného faxu

1. Stisknutím Nabídka zobrazte Fax Feature ve spodním rádku displeje a stiskněte OK.
2. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Cancel Job, a potom stiskněte tlačítko OK.
3. Pomocí tlačítek levé/pravé šipky zobrazte požadovanou faxovou úlohu a stiskněte tlačítko OK.
4. Stiskněte OK, když se zobrazí Yes. Vybraný fax je v paměti vymazán.

Odeslání prioritního faxu

Pomocí funkce Priorit. fax lze prioritní fax odeslat před vyhrazenými operacemi. Dokument je naskenován do paměti a po dokončení aktuální operace je ihned odeslán. Prioritní přenos také přeruší operaci vícenásobné odeslání mezi stanicemi (tj. po skončení přenosu do stanice A a před začátkem přenosu do stanice B) nebo vstoupí mezi pokusy o opakované vytáčení.

1. Stiskněte Fax.
2. Vložte originály lícem nahoru do automatického podavače nebo položte jeden originál lícem dolů na skleněnou desku skeneru. Podrobné pokyny pro vkládání originálů. (Viz „Zakládání originálů“ na stranì 22.)
3. Nastavte rozlišení a tmavost podle faxovaného dokumentu. (Viz „Úprava nastavení dokumentu“ na stranì 36.)
4. Stisknutím Nabídka zobrazte Fax Feature ve spodním řádku displeje a stiskněte OK.
5. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Priority Send, a potom stiskněte tlačítko OK.
6. Vložte číslo přijímacího faxového zařízení. Můžete použít čísla rychlé volby nebo čísla skupinové volby. Další informace viz „Vytvoření adresáře“ na stranì 42.
7. Stisknutím OK číslo potvrdte.
8. Zadejte název úlohy a stiskněte tlačítko OK. Originál je před prěnosem skenován do paměti. Na displeji se zobrazí kapacita paměti a počet stránek ukládaných do paměti.
9. Jestliže originál leží na skleněné desce skeneru, zvolte možnost Yes pro přidání další stránky. Vložte další originál a stiskněte tlačítko OK. Po skončení vyberte možnost No v nápovědě Another Page?. Zařizení zobrazí vytáčené číslo a začne odesílat fax.

Příjem faxu

Změna režimů příjmu

1. Stiskněte Fax.
2. Stisknutím Nabídka zobrazte Fax Setup ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Receiving, a potom stiskněte tlačítko OK.
4. Stiskněte OK, když se zobrazí Receive Mode.
5. Pomocí tlačítek levé/pravé šipky zobrazte požadovaný režim příjmu.

- V režimu Fax zařízení odpoví na příchozí faxové volání a okamžitě přejde do režimu příjmu faxů.

- V režimu Tel můžete přijmout fax stisknutím On Hook Dlal a potom Barva Spoušt nebo Černá Spoušt. Také je možné zvednout sluchátko připojeného externího telefonního přístroje a stisknout kód pro vzdálený příjem. (Viz „Manuální příjem pomocí externího telefonu“ na straní 39.)

• V režimu Ans/Fax záznamník připojený k vašemu zařízení reaguje na přichozí volání a volající může zanechat zprávu. Pokud faxový přístroj na lince zjistí faxový tón, bude hovor automaticky přepnut do režimu Fax pro příjem faxu. (Viz „Automatický příjem v režimu Ans/Fax“ na straní 39.)

• V režimu DRPD můžete příchozí hovor přijmout pomocí funkce odlišného typu vyzvánění (Distinctive Ring Pattern Detection, DRPD). Jedná se o službu telefonní společnosti, která uživateli umožňuje používat jedinou telefonní linku pro komunikací na více telefonních číslech. Další informace viz „Přijem faxů v režimu DRPD“ na straní 39.

• Uložte výběr stisknutím tlačítka OK.

• Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

- Chcete-li použít režim Ans/Fax, připojte záznamník ke konektoru EXT na zadní straně zařízení.

- Jestliže nechcete, aby ostatní osoby viděly přijaté faxy, můžete použít režim zabezpečeného příjmu. V tomto režimu se všechny přijaté faxy ukládají do paměti. Další informace viz „Příjem v zabezpečeném režimu“ na stranì 40.

Automatický příjem v režimu Fax

Zařízení je od výrobce nastaveno do režimu Fax. Pokud přijímáte fax, zařízení po zadaném počtu vyzvánění odpoví a fax automaticky přijme. Informace, jak změnit nastavený počet vyzvánění, najdete v části „Ring to Answer“ na straní 41.

Manuální příjem v režimu Tel

Když uslyšite faxový tón ze vzdáleného zařízení, můžete faxové volání přijmout stisknutím On Hook Dial a potom stisknutím Černá Spoušt nebo Barva Spoušt.

Zařízení zahájí příjem faxu a po dokončení příjmu se vrátí do pohotovostního režimu.

Manuální přijem pomocí externího telefonu

Tuto funkci nejlépe využijete, když používáte externí telefon zapojený do zdířky EXT na zadní straně zařízení. Můžete přijmout fax od osoby, se kterou na externím telefonu hovoříte, aniž byste museli přecházet k faxovému přístroji.

Pokud príjmete volání na externím telefonu a uslyšite faxové tóny, stiskněte na externím telefonu tlačitko *9*. Zařizení príjme fax.

Tlačítka nesmíte stisknout příliš rychle za sebou. Pokud stále slyšíte faxový tón, stiskněte znovu tlačítko *9*.

*9* je kód pro vzdálený příjem přednastavený z výroby. První a poslední hvězdička musí v kódu zůstat. Prostřední číslo můžete libovolně změnit. Podrobné informace o změně kódu viz „Rcv Start Code“ na straní 42.

Automatický příjem v režimu Ans/Fax

Při použití tohoto režimu musíte záznamník zapojit do zdířky EXT na zadní straně zařízení.

Pokud volající zanechá zprávu, uloží ji záznamník standardním způsobem. Když faxové zařízení na lince rozpozná faxový tón, začne automaticky přijímat fax.

- Jestliže jste na zařízení nastavili režim Ans/Fax a záznamník je vypnutý nebo není zapojený do zdířky EXT, vaše zařízení automaticky přejde do režimu Fax po předem nastaveném počtu vyzvánění.

• Jestliže je váš záznamník vybavený uživatelským nastavením počtu vyzvánění, nastavte zařízení tak, aby odpovídalo na příchozí volání během 1 zazvonění.
• Je-li zařízení nastaveno do režimu Tel (ruční příjem) a je k němu připojen záznamník, musíte záznamník vypnout. V opačném případě bude váš telefonní hovor rušit odchozí zpráva záznamníku.

Příjem faxů v režimu DRPD

Jedná se o službu telefonní společnosti, která uživateli umožňuje používat jedinou telefonní linku pro komunikaci na více telefonních číslech. Konkrétní číslo, na které vám příslušná osoba volá, je identifikováno podle specifického typu vyzvánění, který se skládá z různých kombinací dlouhých a krátkých vyzváněcích signálů. Tuto funkcí často využívá záznamová služba, která umožňuje odpovídat na telefonní hovory pro řadu různých klientů. Musí být schopna zjistit, z jakého čísla volající strana volá, aby bylo možné správně přijmout hovor.

Pomocí funkce DRPD (Distinctive Ring Pattern Detection) se může faxové zařízení „naučit“, na jaký typ vyzvánění má reagovat. Dokud jej nezměníte, bude tento typ vyzvánění rozpoznáván a bude na něj reagováno jako na faxové volání. Všechny ostatní typy volání budou přesměrovány na externí telefon nebo záznamník zapojený do zdířky EXT. DRPD můžete kdykoliv snadno pozastavit nebo změnit.

Před použitím funkce DRPD musí telefonní společnost instalovat tuto službu na vaší telefonní lince. K nastavení DRPD budete potřebovat jinou telefonní linku ve vašem sídle nebo někoho, kdo bude zvenku vytáčet vaše faxové číslo.

Nastavení režimu DRPD:

1. Stiskněte Fax.
2. Stisknutím Nabídka zobrazte Fax Setup ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Receiving, a potom stiskněte tlačítko OK.
4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí DRPD Mode, a potom stiskněte tlačítko OK. Na displeji se zobrazí Waiting Ring.
5. Zavolejte na své faxové číslo z jiného telefonu. Není nutné volat z faxového zařízení.

6. Až začne vaše zařízení vyzvánět, nepřijímejte volání. Zařízení potřebuje několik vyzvánění, aby se naučilo typ vyzvánění rozpoznávat. Po ukončení „výuky“ zařízení se zobrazí zpráva Completed DRPD Setup. Je-li nastavení DRPD neúspěšné, zobrazí se zpráva Error DRPD Ring. Stiskněte tlačitko OK, jakmile se zobrazí DRPD Mode a přejděte ke kroku 4.

7. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

• V p rípžeděměníte své faxové číslo nebo zařízení připojíte k jiné telefonní lince, je třeba funkci DRPD nastavit znovu.

- Po nastavení funkce DRPD zavolejte znovu na své faxové číslo a ověřte, že zařízení odpovídá faxovým tónem. Potom zavolejte na jiné číslo přidělené stejné lince, abyste se ujistili, že volání je přesměrováno na externí telefon nebo že záznamník je zapojený do zdiřky EXT.

Příjem v zabezpečeném režimu

V případě potřeby můžete neoprávněným osobám zabránit v přístupu k přijatým faxům. Režim zabezpečeného příjmu můžete použít k omezení tisku přijatých faxů v době, kdy zařízení není obsluhováno. V tomto režimu jsou všechny příchozí faxy ukládány do paměti. Po vypnutí tohoto režimu se všechny faxy vytisknou.

Aktivace režimu zabezpečeného příjmu

1. Stiskněte Fax.

2. Stiskněte tlačitko Nabídka a potom OK, když se ve spodním řádku displeje zobrazí možnost Fax Feature.

3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Secure Receive, a potom stiskněte tlačítko OK.

4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí On, a potom stiskněte tlačítko OK.

5. Zadejte čtyřmístné číselné heslo, které budete používat a stiskněte tlačítko OK.

6. Opakovaným zadáním potvrd'te heslo a stiskněte tlačítko OK.

7. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Je-li fax přijat v režimu zabezpečeného příjmu, zařízení ho uloží do paměti a zobrazí text Secure Receive, podle kterého poznáte, že je v paměti uložen fax.

Tisk přijatých faxů

1. Zobrazte nabídku Secure Receive pomocí následujících kroků 1 až 3 v „Aktivace režimu zabezpečeného příjmu”.

2. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Print, a potom stiskněte tlačítko OK.

3. Zadejte čtyřmístné heslo a stiskněte tlačítko OK. Zařízení vytiskne všechny faxy uložené v paměti.

Deaktivace režimu zabezpečeného příjmu

1. Zobrazte nabídku Secure Receive pomocí následujících kroků 1 až 3 v „Aktivace režimu zabezpečeného příjmu”.

2. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Off, a potom stiskněte tlačítko OK.

3. Zadejte čtyřmístné heslo a stiskněte tlačítko OK. Režim se deaktivuje a přístroj vytiskne všechny faxy uložené v paměti.

4. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Příjem faxů do paměti

Vzhledem k tomu, že zařízení umí zpracovávat více úloh najednou, dokáže přijímat faxy i v době, kdy kopíruje nebo tiskne. Když přijímáte fax během kopírování nebo tisku, zařízení ukládá příchozí faxy do paměti. Jakmile kopírování nebo tisk dokončite, zařízení fax automaticky vytiskne.

Vaše zařízení přijímá faxy a ukládá je do paměti i tehdy, když v zásobníku není papír nebo používaná tonerová kazeta je prázdná.

Přesměrování faxů

Příchozí a odchozí faxy můžete přesměrovat na jiný faxový přístroj nebo jinou e-mailovou adresu.

Přesměrování odesílaných faxů na jiný faxový přístroj

Zařízení můžete nastavit tak, aby vždy odesílalo kopii faxu na jedno zadané číslo, nejen na faxová čísla zadaná při odesílání.

1. Stiskněte Fax.
2. Stisknutím Nabídka zobrazte Fax Feature ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačitko levé/pravé šipky, dokud se nezobrazí Forward, a potom stiskněte tlačitko OK.
4. Stiskněte OK, když se zobrazí Fax.
5. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Send Forward, a potom stiskněte tlačítko OK.
6. Pomocí tlačítek levé/pravé šipky zvolte možnost On a stiskněte tlačítko OK.
7. Vložte číslo faxového přístroje, do kterého budou přesměrovány všechny faxy, a stiskněte tlačitko OK.
8. Stisknutím Z astavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Následně odeslané faxy budou přesměrovány na určené faxové číslo.

Přesměrování odesílaných faxů na e-mailovou adresu

Přístroj můžete nastavit tak, aby kromě zadané e-mailové adresy odesílal kopie všech odchozích faxů na určené místo.

1. Stiskněte Fax.
2. Stisknutím Nabídka zobrazte Fax Feature ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Forward, a potom stiskněte tlačítko OK.
4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí E-mail, a potom stiskněte tlačítko OK.
5. Opakovaně stiskněte tlačitko levé/pravé šipky, dokud se nezobrazí Send Forward, a potom stiskněte tlačitko OK.
6. Pomocí tlačítek levé/pravé šipky zvolte možnost On a stiskněte tlačítko OK.
7. Zadejte e-mailovou adresu a stiskněte tlačítko OK.
8. Zad ejte e-mailovou adresu, na kterou se mají faxy odesílat, a stiskněte tlačítko OK.
9. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu. Následně odeslané faxy budou přesměrovány na určenou e-mailovou adresu.

Přesměrování přijatých faxů na jiný faxový přístroj

Zařízení lze nastavit tak, aby přijímané faxy byly během zadaného období předávány na jiné faxové číslo. Při přijetí se fax uloží do paměti vašeho zařízení. Poté se toto zařízení spojí se zařízením na zadaném faxovém čísle a přijatý fax odešle na toto číslo.

1. Stiskněte Fax.
2. Stisknutím Nabídka zobrazte Fax Feature ve spodním rádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Forward, a potom stiskněte tlačítko OK.
4. Stiskněte OK, když se zobrazí Fax.

5. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Rcv. Forward, a potom stiskněte tlačítko OK.

6. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Forward, a potom stiskněte tlačítko OK.
   Chcete-li nastavit zařízení tak, aby po přesměrování fax vytisklo, vyberte možnost Forward&Print.

7. Vložte číslo faxového přístroje, do kterého budou přesměrovány všechny faxy, a stiskněte tlačítko OK.
8. Vložte čas zahájení a stiskněte tlačítko OK.
9. Vložte čas ukončení a stiskněte tlačítko OK.
10. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.
    Následně odeslané faxy budou přesměrovány na určené faxové číslo.

Přesměrování přijatých faxů na e-mailovou adresu

Přístroj můžete nastavit tak, aby přesměroval příchozí faxy na zadanou e-mailovou adresu.

1. Stiskněte Fax.

2. Stisknutím Nabídka zobrazte Fax Feature ve spodním řádku displeje a stiskněte OK.

3. Opakovaně stiskněte tlačitko levé/pravé šipky, dokud se nezobrazí Forward, a potom stiskněte tlačitko OK.

4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí E-mail, a potom stiskněte tlačítko OK.

5. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Rcv. Forward, a potom stiskněte tlačítko OK.

6. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Forward, a potom stiskněte tlačítko OK.

Chcete-li nastavit zařízení tak, aby po přesměrování fax vytisklo, vyberte možnost Forward&Print.

1. Zadejte e-mailovou adresu a stiskněte tlačítko OK.

2. Zadejte e-mailovou adresu, na kterou se mají faxy odesílat, a stiskněte tlačítko OK.

3. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Následně odeslané faxy budou přesměrovány na určenou e-mailovou adresu.

Nastavení faxu

Změna možností nastavení faxu

Zařízení poskytuje uživateli různé možnosti nastavení faxu. Můžete změnit výchozí nastavení podle svých preferencí a potřeb.

Změna nastavení faxu:

1. Stiskněte Fax.
2. Stisknutím Nabídka zobrazte Fax Setup ve spodním řádku displeje a stiskněte OK.
3. Pomocí tlačítek levé/pravé šipky zvolte možnost Sending nebo Receiving a stiskněte tlačítko OK.
4. Pomocí tlačítek levé/pravé šipky zobrazte požadovanou položku nabídky a stiskněte tlačítko OK.
5. Pomocí tlačítek levé/pravé šipky zobrazte požadovaný stav nebo zadejte hodnotu vybrané volby a stiskněte tlačítko OK.
6. V případě potřeby zopakujte kroky 4 až 5.
7. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Sending možnosti

Možnost Popis
Redial Times	Můžete určit počet pokusú při opakovaném vytáčení. Jestliže zadáte 0, zařízení nebude opakovaně vytáčet.
Redial Term	Zařízení může automaticky opakovaně vytáčet číslo vzdáleného faxu, pokud byla linka obsazena. Můžete nastavit interval mezi pokusy.
Prefix Dial	Můžete nastavit až pětimístné číslo předvolby. Toto číslo se vytáčí před jakýmkoli čislem automatického vytáčení. Je užitečné pro přistup k pobočkové ústředně.
ECM Mode	Tento režim pomáhá v případě nekvalitní linky a zajištuje, že všechny faxy budou odeslány do jiného faxového přístroje vybaveného funkcí ECM. Odesilání faxu v režimu ECM může trvat déle.
Send Report	Zařízení můžete nastavit tak, že vytiskne potvrzení o úspěšném přenosu, o počtu přenesených stránek, apod. K dispozici jsou tyto možnosti: On, Off a On-Error – protokol se tiskne pouze v případě, že přenos byl neúspěšný.
Image TCR	Tato funkce umožňuje uživatelům zjistit, jaké faxové zprávy byly odeslány zobrazením odeslaných zpráv ve zprávě o přenosu. První stránka zprávy je převedena do souboru s obrázkem a potom je vytíštěna ve zpravě o přenosu, także uživatelé mohou vidět, jaké zprávy byly odeslány.Nicméně tuto funkci nelze použít při odesilání faxu bez uložení dat do paměti.
Dial Mode	V některých zemích není toto nastavení k dispozici. Pokud tuto volbu nenajdete, váš přístroj tuto funkci nepodporuje.Režim vytáčení svého přístroje můžete nastavit na tónovou nebo pulsní volbu. Máte-li veřejný telefonní systém nebo systém pobočkové ústředný (PBX), možná budete muset zvolit Pulse. Nevíte-li jistě, který režim vytáčení použit, poradě se s místní telefonní společností.Zvolíte-li Pulse, některé funkce telefonního systému nemusi být k dispozici. Vytočení faxového nebo telefonního čísla může také trvat déle.

Receiving možnosti

Možnost Popis
Receive Mode	Můžete vybrat výchozí režim příjmu faxů.Podrobnosti o přijímání faxů ve všech režimechnaleznete na straně „Změna režimů příjmu” na straní 38.
Ring to Answer	Můžete zadat počet zvonění, po kterém přístroj odpoví na příchozí volání.
Stamp Rcv Name	Tato volba umožní přístroji automaticky vytisknout číslo stránky, datum a čas přijetí ve spodní části každé strany přijatého faxu.
Rcv Start Code	Tento kód umožňuje spustit příjem faxu z externího telefonního přístroje připojeného ke konektoruEXT na zadní straně zařízení. Jestliže zvednete sluchátko externího telefonu a uslyšite faxové tóny, zadejte kód pro příjem. Z výroby je nastaven na *9*.
Auto Reduction	Když přijímáte fax, který je stejně dlouhý nebo delší než papír v zásobníku, zařízení může automaticky zmenšit velikost originálu tak, aby se vešel na papír v zařízení. Tuto funkci zapněte, pokud chcete příchozí stránku automaticky zmenšit.Je-li funkce nastavena na možnost Off, zařízení nemůže zmenšit originál, aby se vešel na jednu stránku. Originál bude rozdělen a vytístěn ve skutečné velikosti na dvě nebo více stránek.
Discard Size	Když přijímáte fax, který je stejně dlouhý nebo delší než papír v zařízení, můžete zařízení nastavit tak, aby odstranilo určitou délku od konce přijímaného faxu. Zařízení vytiskne přijatý fax na jeden nebo více listů papíru bez dat, které by se nacházely v odstraněné části.Jestliže přijímaný fax obsahuje stránky větší než jsou listy papíru a funkce Auto Reductionje zapnuta, zařízení zmenší fax na stávající papíra nic nebude odstraněno.
Junk Fax Setup	V některých zemích není toto nastavení k dispozici.Při použití této funkce nebude zařízení přijímat faxy ze vzdálených stanic, jejichž čísla jsou uložena v paměti jako nežádoucí faxová čísla. Pomocí této funkce můžete zabránit příjmu jakéhokoli nežádoucího faxu.Když tuto funkci zapnete, získáte přístup k následujícím volbám pro nastavení nežádoucích faxových čísel.Add: Umožňuje nastavit až 10 faxových čísel.D e l e t e : Slouží k vymazání nežá faxového čísla. Pokud vyberete možnost Delete All. můžete odstranit všechna nežádoucí faxová čísla.
DRPD Mode	Tento režim umožňuje přijímat volání na několik různých telefonních čísel pomocí jediné linky.V této nabídce můžete nastavit zařízení tak, aby rozpoznalo typy vyzvánění, na která má odpovídat. Podrobné informace o této funkci najdete v části „Příjem faxů v režimu DRPD“ na straní 39.

Změna výchozího nastavení dokumentu

Faxové volby včetně rozlišení a zčernání lze nastavit pro nejčastěji používané režimy. Když odesiláte fax, použije se výchozí nastavení, jestliže není změněno odpovídajícím tlačítkem a nabídkou.

1. Stiskněte Fax.
2. Stisknutím Nabídka zobrazte Fax Setup ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačitko levé/pravé šipky, dokud se nezobrazí Change Default, a potom stiskněte tlačitko OK.

4. Stiskněte OK, když se zobrazí Resolution.

5. Pomocí levé/pravé šipky zobrazte požadované rozlišení a stiskněte OK.

6. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Darkness, a potom stiskněte tlačítko OK.
7. Pomocí levé/pravé šipky zobrazte požadovanou tmavost a stiskněte OK.
8. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Automatický tisk zprávy o odeslání faxu

Zařízení můžete nastavit tak, aby tisklo zprávu s podrobnou informací o předchozích 50 spojeních, včetně času a data.

1. Stiskněte Fax.
2. Stisknutím Nabídka zobrazte Fax Setup ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Auto Report, a potom stiskněte tlačítko OK.
4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí On, a potom stiskněte tlačítko OK.
5. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Vytvoření adresáře

Můžete vytvořit adresář z nejčastěji používaných faxových čísel. Zařízení nabízí následující funkce pro vytvoření adresáře:

• Čísla rychlého/skupinového vytáčení

Před začátkem ukládání faxových čísel se ujistěte, že na zařízení je nastaven režim faxování.

Čísla rychlé volby

K číslům rychlé volby můžete přířadit až 240 často používaných faxových čísel.

Uložení čísla rychlé volby

1. Stiskněte Fax.
2. Stisknutím Adresář zobrazte New & Edit ve spodním rádku displeje a stiskněte OK.
3. Stiskněte OK, když se zobrazí Speed Dial.
4. Zadejte číslo rychlé volby v rozsahu 0 až 239 a stiskněte tlačítko OK. Je-li vybrané číslo obsazeno, objeví se na displeji název, který můžete změnit. Chcete-li začít znovu s jiným číslem rychlé volby, stiskněte tlačítko Zpětný.
5. Zadejte požadované jméno a stiskněte tlačitko OK. Podrobnosti o zadávání alfanumerických znaků viz „Zadávání znaků z numerické klávesnice“ na straní 20.
6. Zadejte číslo faxu, které chcete uložit, a stiskněte tlačítko OK.
7. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Úpravy čísel rychlé volby

1. Stisknutím Adresář zobrazte New & Edit ve spodním rádku displeje a stiskněte OK.
2. Stiskněte OK, když se zobrazí Speed Dial.
3. Zadejte číslo rychlé volby, které chcete upravit, a stiskněte tlačítko OK.
4. Změňte jméno a stiskněte tlačítko OK.
5. Změňte faxové číslo a stiskněte tlačítko OK.
6. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Používání čísel rychlé volby

Když jste během odesílání faxu vyzváni k zadání čísla, zadejte číslo rychlé volby, kterému je přírazeno příslušné faxové číslo.

• V případě jednomístného (0-9) čísla rychlé volby stiskněte a podržte odpovídající tlačítko na numerické klávesnici.
- V případě dvoumístného nebo trojmístného čísla rychlé volby stiskněte tlačítko pro první číslici a potom podržte stisknuté tlačítko pro poslední číslici.

Záznamy můžete v paměti vyhledávat pomocí tlačitka Adresář. (Viz „Vyhledání záznamu v adresáří“ na stranì 43.)

Čísla skupinové volby

Jestliže často posíláte stejný dokument na více čisel, můžete vytvořit skupiný čisel těchto cílových míst a nastavit ji pod jedno číslo skupinové volby. Číslo skupinové volby můžete použít při odesílání dokumentu do všech míst ve skupině. Můžete vytvořit až 200 (0 až 199) čisel skupinového vytáčení za použití existujících čisel rychlé volby.

Uložení čísla skupinové volby

1. Stiskněte Fax.
2. Stisknutím Adresář zobrazte New & Edit ve spodním řádku displeje a stiskněte OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Group Dial, a potom stiskněte tlačítko OK.
4. Zadejte číslo skupinové volby v rozsahu 0 až 199 a stiskněte tlačítko OK.
5. Zadejte požadované jméno a stiskněte tlačítko OK.
6. Zadejte číslo rychlé volby a stiskněte tlačítko OK.
7. Když jsou informace rychlého vytáčení zobrazeny správně, stiskněte tlačítko OK.
8. Stiskněte OK, když se zobrazí Yes.
9. Opakováním kroků 5 a 6 zadejte do skupiny další čísla rychlé volby.
10. Po ukončení pomocí tlačítek levé/pravé šipky vyberte možnost No v nápovědě Another No.? a stiskněte tlačítko OK.
11. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Úpravy čísla skupinové volby

Vybrané číslo skupinové volby lze odstranit ze skupiny a do vybrané skupiny lze přidat nové číslo.

1. Stisknutím Adresář zobrazte New & Edit ve spodním řádku displeje a stiskněte OK.
2. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Group Dial, a potom stiskněte tlačítko OK.
3. Zadejte číslo skupinové volby, které chcete upravit, a stiskněte tlačítko OK.
4. Zadejte jméno, které chcete upravit, a stiskněte tlačítko OK.
5. Zadejte číslo rychlé volby, které chcete přidat nebo vymazat, a stiskněte tlačitko OK. Jestliže jste vložili nové číslo rychlé volby, zobrazí se Add?. Jestliže jste zadali číslo rychlé volby uložené ve skupině, zobrazí se Delete?
6. Číslo přidáte nebo odstraníte stisknutím tlačítka OK.
7. Stiskněte OK, jakmile se zobrazí Yes pro přidání nebo vymazání více čísel, a opakujte kroky 4 a 5.
8. Po ukončení pomocí tlačítek levé/pravé šipky vyberte možnost No v nápovědě Another No.? a stiskněte tlačítko OK.
9. Stisknutím Zastavit/Zrušlt vrátíte zařízení do pohotovostního režimu.

Používání čísel skupinové volby

Skupinu rychlého vytáčení musíte vyhledat v paměti a tam ji vybrat. Když jste vyzvání k vložení faxového čísla při odesílání faxu, stiskněte tlačítko Adresář. Viz níže.

Vyhledání záznamu v adresáři

Čísla v paměti lze hledat dvěma způsoby. Bud můžete prohledávat postupně od A do Z nebo můžete zadat první písmena jména přiřazeného k číslu.

Postupné prohledávání paměti

1. V případě potřeby stiskněte tlačítko Fax.
2. Stisknutím Adresář zobrazte Search & Dial ve spodním řádku displeje a stiskněte OK.
3. Pomocí levé/pravé šipky zobrazte požadované skupinu čísel a stiskněte tlačítko OK.
4. Stiskněte OK, když se zobrazí All.
5. Pomocí levé/pravé šipky zobrazte požadované jméno a číslo. Celou pamětí můžete procházet nahoru nebo dolů v abecedním pořadí.

Prohledávání podle prvního písmene

1. V případě potřeby stiskněte tlačítko Fax.
2. Stisknutím Adresář zobrazte Search & Dial ve spodním řádku displeje a stiskněte OK.
3. Pomocí levé/pravé šipky zobrazte požadované skupinu čísel a stiskněte tlačítko OK.
4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí ID, a potom stiskněte tlačítko OK.
5. Vložte několik prvních písmen jména a stiskněte tlačítko OK.
6. Pomocí levé/pravé šipky zobrazte požadované jméno a stiskněte OK.

Vymazání záznamu v adresáři

Záznamy v adresář můžete vymazat postupně.

1. Stisknutím Address Book zobrazte Delete ve spodním řádku displeje a stiskněte OK.
2. Pomocí levé/pravé šipky zobrazte požadované skupinu čísel a stiskněte tlačítko OK.
3. Pomocí tlačítek levé/pravé šipky zobrazte požadovanou metodu vyhledávání a stískněte OK. Zvolte možnost Search All pro vyhledávání záznamu procházením všech záznamů v adresáři. Zvolte možnost Search ID pro vyhledávání záznamu podle několika prvních písmen jména.
4. Pomocí levé/pravé šipky zobrazte požadované jméno a stiskněte OK. Nebo vložte první písmena a stiskněte tlačitko OK. Pomocí levé/pravé šipky zobrazte požadované jméno a stiskněte OK.
5. Stiskněte OK.
6. Stiskněte tlačítko OK pro potvrzení výběru, jakmile se zobrazí možnost Yes.
7. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Tisk adresáře

1. Nastavení adresáře můžete zkontrolovat vytistěním seznamu.
2. Stiskněte opakovaně Adresář, dokud se na dolním řádku displeje nezobrazí položka Print.
3. Stiskněte OK. Vytiskne se nastavení tlačítek rychlé volby a čísla rychlého a skupinového vytáčení.

Používání USB pamět'ového zařízení

Tato kapitola popisuje použití USB pamět'ového zařízení ve vašem zařízení.

Tato kapitola zahrnuje:

• O paměti USB
- Zapojení USB pamět'ového zařízení
- Skenování do USB pamět'ového zařízení
• Tisk z USB pamět'ového zařízení

O paměti USB

USB pamět'ová zařízení jsou k dispozici s různou kapacitou paměti a poskytují další prostor pro uložení dokumentů, prezentací, stažené hudby a videonahrávek, fotografií s vysokým rozlišením a jakýchkoliv jiných souborů, které chcete uložit nebo přenášet.

USB pamět'ové zařízení umožňuje:

• Skenovat dokumenty a ukládat je do USB pamět'ového zařízení.
• Tisknout data uložená v USB pamět'ovém zařízení.
• Zálohovat záznamy v Address Book/Phone Book a systémové nastavení vašeho zařízení.
• Obnovovat záložní soubory do paměti zařízení.
• Formátovat USB pamět'ové zařízení.
  • Zkontrolovat velikost dostupné paměti.

Zapojení USB pamět'ového zařízení

USB paměťový port vpředu na zařízení je určen pro USB paměťová zařízení V 1.1 a V 2.0. Zařízení podporuje USB paměťová zařízení se systémem souborů FAT16 nebo FAT32 a velikostí sektoru až 512 B.

Informace o systému souborů USB paměťového zařízení získáte u prodejce. Používejte pouze schválené USB paměťové zařízení se zástrčným konektorem typu A.

Používejte pouze USB pamět'ové zařízení stíněné kovem.

• Zálohování dat
- Správa USB paměti
• Tisk přímo z digitálního fotoaparátu

USB pamět'ové zařízení zasuňte do USB pamět'ového portu vpředu na zařízení.

• USB paměťové zařízení nevytahujte, je-li zařízení v provozu, nebo jestliže zapisuje do USB paměti nebo z ní načítá. Záruka na zařízení se nevztahuje na poškození způsobené nevhodným použitím.
• Jestliže má vaše USB pamět'ové zařízení určité vlastnosti, například je zabezpečeno a je nastaveno heslo, zařízení není schopno je automaticky zjistit. Podrobnosti najdete v návodu k obsluze tohoto zařízení.

Skenování do USB pamět'ového zařízení

Dokument můžete naskenovat a obraz uložit do USB pamět'ového zařízení. Přitom můžete použít dva způsoby: můžete skenovat při výchozím nastavení nebo si můžete pro skenování vytvořit vlastní nastavení.

Skenování

1. USB pamět'ové zařízení zasuňte do USB pamět'ového portu vpředu na zařízení.
2. Vložte originály lícem nahoru do automatického podavače nebo položte jeden originál lícem dolů na skleněnou desku skeneru. Podrobné pokyny pro vkládání originálů. (Viz „Zakládání originálů“ na straní 22.)
3. Stiskněte Skenovat/Email.
4. Stiskněte OK, když se na spodním řádku displeje zobrazí Scan to USB.

5. Stiskněte OK. Barva Spoušt nebo Černá Spoušt, když se zobrazí Ready to Scan to USB.
   Bez ohledu na stisknutí tlačítko je nastaven přizpůsobený barevný režim. (Viz "Přízpůsobení skenování do USB" na straně 46.) Zařízení začne skenovat originál a zobrazí dotaz, zda chcete skenovat další stránku.

6. Pro skenování více stran stiskněte tlačitko OK, jakmile se zobrazí možnost Yes. Založte originál a stiskněte Barva Spoušt nebo Černá Spoušt. Bez ohledu na stisknutí tlačitko je nastaven přizpůsobený barevný režim. (Viz "Přizpůsobení skenování do USB" na straně 46.) Jinak pomocí tlačítek levé/pravé šipky vyberte možnost No a stiskněte tlačitko OK.

Po ukončení skenování vyjměte USB pamět'ové zařízení ze zařízení.

Přizpůsobení skenování do USB

Pro každou úlohu skenování do USB můžete definovat velikost obrazu, formát souboru nebo barevný režim.

1. Stiskněte Skenovat/Email.
2. Stisknutím Nabídka zobrazte Scan Feature ve spodním řádku displeje a stiskněte OK.

3. Stiskněte OK, když se zobrazí USB Feature.

4. Pomocí levé/pravé šipky zobrazte požadovanou volbu nastavení a stiskněte OK.

Můžete nastavit následující volby:

- Scan Size: Nastavuje velikost obrazu.

- Original Type: Nastavuje typ originálního dokumentu.

- Resolution: Nastavuje rozlišení obrazu.

- Scan Color: Nastavuje barevný režim. Pokud v této volbě vyberete hodnotu Mono, nelze vybrat JPEG v možnosti Scan Format

- Scan Format: Nastavuje formát, ve kterém bude obraz uložen. Když vyberete TIFF nebo PDF, můžete zvolit skenování více stran. Pokud v této volbě vyberete hodnotu JPEG, nelze vybrat Mono v možnosti Scan Color

1. Pomocí levé/pravé šipky zobrazte požadovaný stav a stiskněte tlačitko OK.

2. Opakujte kroky 4 a 5 pro nastavení dalších voleb.

3. Po ukončení se stisknutím tlačitka Zastavit/Zrušlt vrátíte do pohotovostního režimu.

Můžete změnit výchozí nastavení skenování. Další informace viz „Změna výchozího nastavení skenování“ na stranì 33.

Tisk z USB pamět'ového zařízení

Soubory uložené v USB paměťovém zařízení můžete tisknout přímo. Lze tisknout soubory typu TIFF, BMP, JPEG a PRN. Typy souborů podporované volbou přímého tisku:

- PRN: Pouze soubory vytvořené dodaným ovladačem s vaším zařízením jsou kompatibilní.

- Soubory PRN lze vytvořit tak, že při tisku dokumentu vyberete zaškrtávací políčko Tisk do souboru. Dokument se uloží jako soubor PRN a nevytiskne se na papír. Pouze tímto způsobem vytvořené soubory PRN lze tisknout přímo z paměti USB. Více o vytváření souboru PRN naleznete v části Sekce softwaru.

• BMP: BMP nekomprimovaný
• TIFF: TIFF 6.0 Baseline
• JPEG: JPEG Baseline

Tisk dokumentu z USB pamět'ového zařízení

1. USB pamět'ové zařízení zasuňte do USB pamět'ového portu vpředu na zařízení. Po zasunutí stiskněte Přímo USB. Zařízení automaticky zjistí pamět'ové zařízení a začne načítat data v něm uložená.
2. Pomocí tlačítek levé/pravé šipky zobrazte požadovanou složku nebo soubor a stiskněte tlačítko OK. Jestliže je před názvem složky písmeno D, ve vybrané složce se nachází

46 _Používání USB pamět'ového zařízení

jeden nebo více souborů nebo složek.

1. Jestliže jste vybrali soubor, přejděte k dalšímu kroku. Jestliže jste vybrali složku, pomocí tlačítek levé/pravé šipky zobrazte požadovaný soubor.
2. Pomocí tlačítek levé/pravé šipky vyberte počet vytistěných kopií nebo zadejte číslo.
3. Stisknutím OK, Barva Spoušt nebo Černá Spoušt spustíte tisk vybraného souboru.

K dispozici jsou dva následující typy režimu:

• OK nebo Barva Spoušt: Barevný tisk.

• Černá Spoušt: Černobílý tisk.

Po vytištění souboru se na displeji zobrazí dotaz, zda chcete tisknout další úlohu.

1. Pro tisk další úlohy stiskněte OK, jakmile se zobrazí Yes, a postup opakujte od kroku 2. Jinak pomocí tlačítek levé/pravé šipky vyberte možnost No a stiskněte tlačítko OK.
2. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Zálohování dat

Data v paměti zařízení mohou být nepředvídaně vymazána v důsledku poruchy napájení nebo paměti. Žálohování chrání vaše záznamy v adresar a nastavení systému tak, že je uloží jako záložní soubory do USB pamět'ového zařízení.

Zálohování dat

1. USB pamět'ové zařízení zasuňte do USB pamět'ového portu vašeho zařízení.
2. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
3. Stiskněte OK, když se zobrazí Machine Setup.
4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Export Setting, a potom stiskněte tlačítko OK.
5. Pomocí tlačítek levé/pravé šipky nastavte požadovanou volbu.
6. Address Book: Zálohuje všechny záznamy v adresáři.

- Setup Data : Zálohuje kompletní nastavení systému.

1. Stisknutím OK zahájíte zálohování dat. Data jsou zálohována v USB paměti.
2. Stisknutím Zastavit/Zrušlt vrátíte zařízení do pohotovostního režimu.

Obnovení dat

1. USB pamět'ové zařízení se zálohovanými daty zasuňte do USB pamět'ového portu.
2. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
3. Stiskněte OK, když se zobrazí možnost Machine Setup.
4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Import Setting, a potom stiskněte tlačítko OK.
5. Pomocí levé/pravé šipky zobrazte požadovaný typ dat a stiskněte tlačítko OK.
6. Pomocí tlačítek levé/pravé šipky zobrazte soubor s daty, která chcete obnovit a stiskněte tlačítko OK.
7. Stisknutím tlačítka OK po zobrazení Yes obnovíte záložní soubor do zařízení.
8. Stisknutím Zastavit/Zrušlt vrátíte zařízení do pohotovostního režimu.

Správa USB paměti

Soubory uložené v USB pamět'ovém zařízení můžete mazat po jednom nebo všechny najednou přeformátováním paměti.

Po vymazání souborů nebo přeformátování USB pamět'ového zařízení nelze soubory obnovit. Proto před odstraněním zkontrolujte, zda data již nepotřebujete.

Odstranění souboru obrázku

1. USB pamět'ové zařízení zasuňte do USB pamět'ového portu vašeho zařízení.
2. Stiskněte Přímo USB.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí File Manage, a potom stiskněte tlačítko OK.
4. Stiskněte OK, když se zobrazí Delete.
5. Pomocí tlačítek levé/pravé šipky zobrazte požadovanou složku nebo soubor a stiskněte tlačítko OK.

Jestliže je před názvem složky písmeno D, ve vybrané složce se nachází jeden nebo více souborů nebo složek.

Jestliže jste vybrali soubor, na displeji se asi na 2 sekundy zobrazí velikost souboru. Přejděte k následujícímu kroku. Jestliže jste vybrali složku, zobrazte pomocí tlačítek levé/pravé šipky soubor, který chcete vymazat a stiskněte tlačítko OK.

1. Stiskněte tlačítko OK pro potvrzení výběru, jakmile se zobrazí možnost Yes.

2. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Formátování USB pamět'ového zařízení

1. USB pamět'ové zařízení zasuňte do USB pamět'ového portu vašeho zařízení.
2. Stiskněte Přímo USB.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí File Manage, a potom stiskněte tlačítko OK.
4. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Format, a potom stiskněte tlačítko OK.
5. Stiskněte tlačítko OK pro potvrzení výběru, jakmile se zobrazí možnost Yes.
6. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Zobrazení stavu paměti USB

Můžete zkontrolovat velikost paměti dostupné pro skenování a ukládání dokumentů.

1. USB pamět'ové zařízení zasuňte do USB pamět'ového portu vašeho zařízení.
2. Stiskněte Přímo USB.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Check Space, a potom stiskněte tlačítko OK. Na displeji se zobrazí dostupná volná pamět'.
4. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Tisk přímo z digitálního fotoaparátu

Toto zařízení podporuje funkci PictBridge. Můžete tisknout obrázky přímo z jakéhokoliv PictBridge kompatibilního zařízení, například z digitálního fotoaparátu, telefonu s fotoaparátem a videokamery. Tato zařízení nemusíte připojovat k počítači.

1. Zapněte zařízení.
2. Připojte PictBridge kompatibilní zařízení k pamět'ovému portuna přední straně pomocí USB kabelu dodaného se zařízením.
3. Odešlete příkaz k tisku obrázků z PictBridge kompatibilního zařízení.

• Podrobný postup vytistění obrazu z fotoaparátu s funkcí PictBridge naleznete v příručce dodané s fotoaparátem.
  • Tisk indexu není podporován.
  • Nepodporuje tisk dat nebo názvu souboru.

Údržba

Tato kapitola obsahuje informace týkající se údržby zařízení a kazety s tonerem.

Tato kapitola zahrnuje:

• Tisk protokolü

• Vymazání paměti

• Čištění zařízení

• Údržba kazety

• V y m ěna kazety s tonerem

Tisk protokolů

Zařízení tiskne různé zprávy s užitečnými informacemi, které budete potřebovat. K dispozici jsou následující zprávy:

V závislosti na volbách a modelech se některé protokoly nemusí na displeji zobrazovat. V takovém případě se nevztahují k vašemu zařízení.

Zpráva/Seznam Popis
Configuration Tento	seznam obsahuje nastavení možností, které uživatelé mohou měnit. Seznam můžete vytisknout a ověřit v něm všechny provedené změny nastavení.
Supplies Info	Tento seznam ukazuje aktuální stav spotřebního materiálu ve vašem zařízení.
Address Book	Jedná se o aktuální seznam všech faxových čísel a e-mailových adres, které jsou uloženy v paměti zařízení.
Send Report	V této zprávě je uvedeno faxové číslo, počet stránek, doba trvání úlohy, režim komunikace a výsledky komunikace pro jednotlivé úlohy.Zařízení je možné nastavit tak, aby se po dokončení každé úlohy vytiskla zpráva s potvrzením o odeslání. (Viz „Sending možnosti“ na stranì 41.)
Sent Report Tato zpráva uvádí informace o posledních odeslaných faxech a e-mailech.Zařízení můžete nastavit tak, aby automaticky tisklo tuto zprávu vždy po 50 spojeních. (Viz „Sending možnosti“ na stranì 41.)
Fax RCV Report	Tato zpráva uvádí informace o posledních přijatých faxech.
Schedule Jobs Tento	tento seznam zobrazuje dokumenty uložené pro zpožděné faxování spolu s dobou zahájení a typem každé operace.
Junk Fax Report	Tento seznam obsahuje faxová čísla definovaná jako nežádoucí. Přídání nebo odebrání čísel ze seznamu se provádí z nabídky Junk Fax Setup.(Viz „Receiving možnosti“ na stranì 41.)
Network Info. Tento	seznam obsahuje informace o sít’ovém připojení a konfiguraci vašeho zařízení.
User Auth List	V tomto seznamu jsou oprávnění uživatelé, kteří smějí použivat funkci e-mailu.

• V ý m čna zobrazovací jednotky

• V ý m ěna zásobníku použitého toneru

• Údržba součástí

- Správa zařízení z webového serveru

• Kontrola výrobního čísla zařizení

Tisk zprávy

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Report, a potom stiskněte tlačítko OK.
3. Pomocí tlačítek levé/pravé šipky zobrazte požadovanou zprávu nebo seznam a stiskněte tlačítko OK. Pro tisk všech zpráv a seznamů zvolte All Report.
4. Stiskněte OK pro potvrzení tisku, jakmile se zobrazí Yes. Vybrané informace se vytisknou.

Úpravy kontrastu barev

Menu barev umožňuje nastavení barev.

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Stiskněte OK, když se zobrazí možnost Maintenance.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Color, a potom stiskněte tlačítko OK.
4. Stiskněte OK, když se zobrazí možnost Custom Color.
5. Pomocí tlačítek levé/pravé šipky zobrazte požadované menu barev a stiskněte tlačítko OK. Umožňuje nastavit kontrast v závislosti na barvě. Default provádí optimalizaci barev automaticky. Manual Adjust umožňuje ruční nastavení barevného kontrastu pro každou kazetu. Abyste dosáhli nevyšší kvality barev, doporučuje se použít nastavení Default.

Pokud jste zařízení přesunuli, důrazně se doporučuje nastavit tuto nabídku ručně.

1. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Vymazání paměti

Vybrané informace uložené v paměti zařízení můžete vymazat.

Před vymazáním paměti ukončete všechny faxové úlohy, aby nedošlo k jejich ztrátě.

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Clear Setting, a potom stiskněte tlačítko OK.
3. Pomocí tlačítek levé/pravé šipky zobrazte položku k vymazání.

V závislosti na volbách a modelech se některé nabídky nemusí na displeji zobrazovat. V takovém případě se nevztahují k vašemu zařizení.

Doplňky Popis
All Settings	Vymaže všechna data v paměti a změní všechna vaše nastavení na tovární nastavení.
Fax Setup	Změní všechny faxové volby na tovární nastavení.
Copy Setup	Změní všechny kopírovací volby na tovární nastavení.
Scan Setup	Změní všechny skenovací volby na tovární nastavení.
System Setup	Změní všechny systémové volby na tovární nastavení.
Network Setup	Změní všechny sít'ové volby na tovární nastavení.
Address Book	Vymaže všechna faxová čísla a e-mailové adresy uložené v paměti.
Sent Report Vymaže všechny záznamy o odeslaných faxech a e-mailech.
Fax RCV Report	Zruší všechny záznamy o přijatých faxech.

1. Stiskněte OK, když se zobrazí Yes.
2. Dalším stisknutím OK potvrďte vymazání.
3. Opakováním kroků 3 a 5 vymažte další položku.
4. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Čištění zařízení

Abyste udrželi kvalitu tisku a skenování, provedte následující postupy čištění při každé výměně tonerové kazety nebo při problémech s kvalitou tisku nebo skenování.

• Při čištění skříně zařízení čisticími prostředky s velkým množstvím alkoholu, rozpouštědel nebo jiných koncentrovaných látek může dojít k odbarvení nebo mechanickému poškození skříně.
• Dojde-li ke znečištení zařízení nebo jeho okolí tonerem, doporučujeme jej očistit hadříkem navlhčeným ve vodě. Jestliže byste použili vysavač, mohl by se toner rozvířit ve vzduchu, což může být škodlivé.

Čištění vnějšího povrchu

Skřín zařízení čistěte měkkou tkaninou, která nepouští vlákna. Látku můžete lehce navlhčit, ale dávejte pozor, aby tekutina nestékala po zařízení nebo nenatekla dovnitř.

Čištění vnitřního prostoru

Během tisku se uvnitř zařízení mohou nahromadit zbytky papíru, toner a prachové částice. Tyto usazeniny mohou působit problémy s kvalitou tisku, například skvrny od toneru nebo jeho rozmazání. Vyčištěním vnitřních částí zařízení tyto problémy odstraníte nebo zmírníte.

1. Zařízení vypněte a odpojte přívodní šňuru elektrického proudu. Počkejte, než zařízení vychladne.

2. Uchopte rukojet' a otevřete přední kryt.

1. Uchopte tonerovou kazetu za držadla a vytáhněte čtyři kazety ze zařízení.

1. Vytáhněte zásobník použitého toneru ze zařízení pomoci rukojeti.

1. Vytáhněte za zařízení zobrazovací jednotku pomocí drážky na její přední straně.

• Nedotýkejte se zeleného povrchu na zobrazovací jednotce rukama ani žádným jiným předmětem.
• Dávejte pozor, abyste nepoškrábali povrch zobrazovací jednotky.

• Pokud ponecháte přední kryt otevřený déle než několik minut, může dojít k osvícení zobrazovací jednotky. To by způsobilo poškození zobrazovací jednotky. Pokud je nutné z jakéhokoli důvodu instalaci přerušit, přední kryt ihned zavřete.

• Setřete veškerý prach a vysypaný toner z oblasti tonerových kazet a z dutin pro kazety suchým hadříkem, který nepouští chlupy.

• Pokud se část toneru vysype na váš oděv, setřete jej suchým hadříkem a vyperte ve studené vodě. Horká voda by zafixovala toner do vlákna.
• Pokud je na tiskárně nebo v jejím okolí rozsypán toner, doporučujeme jej setřít hadříkem navlhčeným vodou. Používáte-li vysavač, mohl by být toner vyfukovaný do vzduchu škodlivý.

Po vyčištění nechejte zařízení zcela vysušit.

1. Přidržujte drážku na přední straně zobrazovací jednotky a zasuňte jednotku do zařízení.

1. Vložte zásobník použitého toneru na místo a potom jej zatlačte, abyste zajistili, že je pevně usazený na svém místě.

1. Zasuňte čtyři tonerové kazety zpět do zařízení.

1. Znovu nainstalujte všechny prihrádky do zařízení a zavřete přední kryt.

Zařízení nebude pracovat, není-li přední kryt zcela zavřený.

1. Připojte napájecí kabel a zapněte zařízení.

Čištění skenovací jednotky

Udržováním čisté skenovací jednotky zajistíte vysokou kvalitu kopíí. Skenovací jednotku doporučujeme čistit podle potřeby na začátku každého dne a během dne.

1. Vodou lehce navlhčete měkkou tkaninu, která nepouští vlákna, nebo papírový kapesník.
2. Otevřete kryt skeneru.
3. Otřete povrch skla skeneru tak, aby byl čistý a suchý.

1. Očistěte a vysušte spodní stranu krytu skeneru.

2. Opatrně posuňte plech automatického podavače dokumentů jakýmkoli nástrojem, např. pinzetou.

1. Držte okraj plechu automatického podavače dokumentů a otřete obě strany plechu tak, aby byl čistý a suchý.

1. Stejnoměrně zasuňte plech automatického podavače dokumentů zpět do zařízení.

1. Zavřete kryt skeneru.

Údržba kazety

Uskladnění kazety s tonerem

Chcete-li kazetu s tonerem co nejlépe využít, dodržujte následující pokyny: - Kazetu s tonerem vyjměte z obalu až těsně před použitím.

- Kazetu s tonerem znovu nenaplňujte. Záruka na zařízení se nevztahuje na poškození způsobené použitím znovu naplněné kazety.

- Kazety s tonerem skladujte ve stejném prostředí, v jakém se nachází zařízení.

Předpokládaná životnost kazety

Životnost kazety s tonerem závisí na množství toneru potřebného k provádění tiskových úloh. Skutečný počet vytištěných stran může být jiný, v závislosti na hustotě tisku na stránkách. Počet stránek může být ovlivněný také provozním prostředím, frekvencí tisku, typy používaných médií a jejich velikosti. Budete-li tisknout velké množství grafiky, bude pravděpodobně nutné měnit kazetu častěji.

Rozprostření toneru

Když je zásoba toneru nízká, mohou se objevit vybledlé nebo světlé oblasti. Je možné, že barevné obrazy mohou být tištěny nesprávnými barvami z důvodu chybného míchání barev toneru, když v některé kazetě je málo barevného toneru. Kvalitu tisku můžete dočasně zlepšit opětovným rozprostřením toneru.

- Na displeji se může zobrazit zpráva informující o tom, že dochází toner.

1. Uchopte rukojet' a otevřete přední kryt.

1. Uchopte tonerovou kazetu za držadla a vytáhněte čtyři kazety ze zařízení.

1. Uchopte obě držadla tonerové kazety a důkladně kazetou zatřeste ze strany na stranu, aby se toner rovnoměrně rozprostřel.

Pokud se toner dostane na oděv, setřete ho suchým hadříkem a vyperte ve studené vodě. Horká voda by zafixovala toner do vlákna.

1. Zasuňte čtyři tonerové kazety zpět do zařízení.

1. Zavřete přední kryt. Zkontrolujte, zda je kryt bezpečně uzavřen. Zařízení nebude pracovat, není-li přední kryt zcela zavřený.

Výměna kazety s tonerem

Zařízení používá čtyři barvy a pro každou je určená jiná tonerová kazeta: žlutou (Y), červenou (M), modrou (C) a černou (K).

- Stavová kontrolka a zpráva o toneru na displeji oznamují nutnost výměny jednotlivých tonerových kazet.

- Příchozí faxy jsou ukládány do paměti. V tomto okamžiku je nutné kazetu s tonerem vyměnit. Zjistěte typ tonerové kazety pro zařízení. (Viz „Objednávání materiálu” na straní 71.)

1. Vypněte zařízení a počkejte několik minut, dokud zařízení nevychladne.

2. Uchopte rukojeť a otevřete přední kryt.

3. Uchopte tonerovou kazetu za držadla a vytáhněte ji ze zařízení.

1. Vyjměte z obalu novou kazetu s tonerem.

Při otevíráni obalů tonerových kazet nepoužívejte ostré předměty, jako jsou nože nebo nůžky. Mohli byste poškodit jejich povrch.

1. Uchopte obě držadla tonerové kazety a důkladně kazetou zatřeste ze strany na stranu, aby se toner rovnoměrně rozprostřel.

1. Položte tonerovou kazetu na rovný povrch tak, jak je uvedeno na obrázku, a odtržením pásky odstraňte papír zakrývající kazetu.

Pokud se část toneru vysype na váš oděv, setřete jej suchým hadříkem a vyperte ve studené vodě. Horká voda by zafixovala toner do vlákna.

1. Zkontrolujte, zda se barva tiskové kazety shoduje s barevnou prihrádkou a potom uchopte tonerovou kazetu za úchyty. Žasuňte kazetu tak, aby zapadla na své místo.

1. Zavřete přední kryt. Ujistěte se, že je kryt bezpečně uzavřen, a pak zařízení zapněte.

Zařízení nebude pracovat, není-li přední kryt zcela zavřený.

Výměna zobrazovací jednotky

Po vypršení životnosti zobrazovací jednotky se na počítači objeví okno programu Dell Toner Management System™ s uvedením, že zobrazovací jednotku je třeba vyměnit. Pokud nebude zobrazovací jednotka vyměněna, tiskárna nebude tisknout.

1. Vypněte zařízení a počkejte několik minut, dokud zařízení nevychladne.
2. Uchopte rukojet' a otevřete přední kryt.

1. Uchopte tonerovou kazetu za držadla a vytáhněte čtyři kazety ze zařízení.

1. Vytáhněte zásobník použitého toneru ze zařízení pomocí rukojeti.

1. Vytáhněte za zařízení zobrazovací jednotku pomocí drážky na její přední straně.

1. Vyjměte z obalu novou zobrazovací jednotku. Odstraňte ochranná zařízení na obou stranách zobrazovací jednotky a papír chránící její povrch.

• K otevření obalu zobrazovací jednotky nepoužívejte ostré předměty, např. nůž nebo nůžky. Mohli byste poškodit povrch zobrazovací jednotky.
• Dávejte pozor, abyste nepoškrábali povrch zobrazovací jednotky.

• Aby nedošlo k poškození zobrazovací jednotky, nevystavujte ji světlu na delší dobu než několik minut. Podle potřeby ji přikryjte papírem, abyste ji chránili.

• Přidržujte drážku na přední straně zobrazovací jednotky a zasuňte jednotku do zařizení.

1. Vložte zásobník použitého toneru na místo a potom jej zatlačte, abyste zajistili, že je pevně usazený na svém místě.

1. Zasuňte čtyři tonerové kazety zpět do zařízení.

1. Pevně zavřete přední kryt.

Zařízení nebude pracovat, není-li přední kryt zcela zavřený. Ujistěte se, že všechny tonerové kazety jsou správně nainstalovány. Není-li některá tonerová kazeta nainstalovaná správně, přední kryt nelze zavřít.

1. Zapněte zařízení.

Za několik minut bude zařízení připraveno.

Výměna zásobníku použitého toneru

Po vypršení životnosti zásobníku použitého toneru se na počítači objeví okno programu Dell Toner Management System™ s uvedením, že odpadovou nádobu toneru je třeba vyměnít. Pokud nebude vyměněn zásobník použitého toneru, tiskárna nebude tisknout.

1. Vypněte zařízení a počkejte několik minut, dokud zařízení nevychladne.
2. Uchopte rukojet' a otevřete přední kryt.

1. Vytáhněte zásobník použitého toneru ze zařízení pomocí rukojeti.

Položte zásobník použitého toneru na rovnou plochu, aby toner neunikl.

1. Odstraňte zátku zásobníku, jak je zřejmé z obrázku, a použijte ji k uzavření otvoru zásobníku použitého toneru.

Zásobník nenaklánějte ani nepřevracejte.

1. Vyjměte z obalu nový zásobník použitého toneru.

2. Vložte zásobník na místo a potom jej zatlačte, abyste zajistili, že je pevně usazený na svém místě.

1. Pevně zavřete přední kryt.

Zařízení nebude pracovat, není-li přední kryt zcela zavřený.

1. Zapněte zařízení.

Údržba součástí

Aby nedošlo ke zhoršení kvality tisku a k problémům s podáváním papíru v důsledku opotřebení součásti, a aby bylo zařízení udržováno ve špičkovém provozním stavu, je třeba po vytištění stanoveného počtu stran nebo po vypršení životnosti vyměnit následující součásti.

Položky	Životnost (průměr)
Fixační jednotka	Zhruba 100 000 černých stránek nebo 25 000 barevných stránek
Přenosový válec	Zhruba 100 000 stran
Přenosová jednotka (ITB)	Zhruba 100 000 černých stránek nebo 25 000 barevných stránek
Podávací válec Zhruba 50 000 stran

Důrazně doporučujeme, aby tuto část údržby prováděl autorizovaný servis. distributor nebo prodejce, od něhož jste zařízení zakoupili. Záruka se nevztahuje na výměnu součástí pro údržbu, jejichž životnost již vypršela.

Baterie uvnitř zařízení je servisní komponenta. Nevyměňujte ji vlastními silami.

V případě nahrazení baterie nesprávným typem hrozí nebezpečí výbuchu. Použité baterie zlikvidujte podle pokynů.

Kontrola vyměnitelných součástí

Jestliže pozorujete časté problémy se zaseknutím papíru nebo s tiskem, zkontrolujte počet vytistěných nebo naskenovaných stran. Je-li to nutné, součásti vyměňte.

1. Stisknutím Nabídka zobrazte System Setup ve spodním řádku displeje a stiskněte OK.
2. Opakovaně stiskněte tlačitko levé/pravé šipky, dokud se nezobrazí Maintenance, a potom stiskněte tlačitko OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Supplies Life, a potom stiskněte tlačítko OK.
4. Pomocí levé/pravé šipky zobrazte požadovanou položku a stiskněte OK.
5. Supplies Info: Tiskne stránku s informacemi o dodání.

• Total: Zobrazí celkový počet vytistěných stran.
- ADF Scan: Zobrazí počet stran naskenovaných pomocí automatického podavače.
- Platen Scan: Zobrazí počet stran naskenovaných přes skleněnou desku.
- Imaging Unit, Transfer Belt, Fuser, TransferRoller, Tray1 Roller: Zobrazí počet vytistěných stran po položkách.

1. Jestliže jste vybrali tisk stránky s informacemi o dodání, stiskněte tlačítko OK pro potvrzení.
2. Stisknutím Zastavit/Zrušlt vrátíte zařízení do pohotovostního režimu.

Správa zařízení z webového serveru

Je-li vaše připojeno k síti a parametry sítě TCP/IP jsou správně nastaveny, můžete zařízení řídit prostřednictvím zabudovaného webového serveru Dell Embedded Web Service. Použití Embedded Web Service:

• Prohlížení informací o zařízení a kontrola jeho aktuálního stavu.
• Změnu parametrů TCP/IP a nastavení jiných parametrů sítě.
• Z m ěnu vlastností tiskárny.
• Nastavení zařízení tak, aby odesílalo emailové zprávy o vlastním stavu.
• Získání podpory při používání zařízení.

Přístup ke službě Embedded Web Service

1. Spust'te internetový prohlížeč, např. Internet Explorer v systému Windows.
2. Zadejte adresu IP zařízení (http://xxx.xxx.xxx.xxx) do pole pro adresy a stiskněte klávesu Enter nebo klepněte na možnost Přejít. Otevře se zabudovaná webová stránka zařízení.

Kontrola výrobního čísla zařízení

Výrobní číslo zařízení potřebujete při vyžádání servisu nebo při registraci uživatele na webu Dell.

Výrobní číslo můžete zkontrolovat následujícím způsobem:

1. Stisknutím Nabídka zobrazte System Setup ve spodním rádku displeje a stiskněte OK.
2. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Maintenance, a potom stiskněte tlačítko OK.
3. Opakovaně stiskněte tlačítko levé/pravé šipky, dokud se nezobrazí Serial Number, a potom stiskněte tlačítko OK.
4. Zkontrolujte výrobní číslo.
5. Stisknutím Zastavit/Zrušit vrátíte zařízení do pohotovostního režimu.

Odstraňování potíží

Tato kapitola obsahuje užitečné informace a postupy pro případ, že by došlo k chybě.

Tato kapitola zahrnuje:

• Jak zabránit uvíznutí papíru
  • O d s t r a ňování zaseknutých dokumentů
  • Odstranění zaseknutého papíru

Jak zabránit uvíznutí papíru

Když vyberete správné druhy médií, k zasekávání papíru většinou nebude docházet. Při zaseknutí papíru postupujte podle kroků na straně 57.

• Dodržujte postup na straně 27. Ujistěte se, že nastavitelné vodiče jsou ve správné poloze.
• Nepřeplňujte zásobník papíru. Dbejte na to, aby byl zásobník naplněn pouze po značku maximálního množství papíru uvnitř zásobníku.
• Nevyjímejte papír ze zásobníku, pokud zařízení tiskne.
• Papír před vložením do zásobníku prolistujte, profoukněte a srovnejte.
• Nepoužívejte zmačkaný, vlhký ani hodně pokroucený papír.
• Nevkládejte do zásobníku zároveň různé druhy papíru.
• Používejte pouze doporučená tisková média. (Viz „Nastavení formátu a typu papíru" na stranì 27.)
• Zajistěte, aby tiskové médium bylo v zásobníku a v ručním podavači založeno doporučenou stranou nahoru.

Odstraňování zaseknutých dokumentů

Když se originál zasekne během průchodu automatickým podavačem, na displeji se zobrazí zpráva [Document Jam].

1. Vyjměte zbývající dokumenty z automatického podavače.
2. Otevřete kryt automatického podavače dokumentů.

1 Kryt automatického podavače

• Význam zpráv na displeji
- Rešení jiných problémů

1. Zaseknutý papír jemně vytáhněte z automatického podavače.

Tato ilustrace se může od vašeho zařízení lišit v závislosti na modelu.

1. Zavřete kryt automatického podavače. Potom vložte zbývající stránky zpět do automatického podavače.
   Aby nedocházelo k zaseknutí, pokládejte silné a tenké originály a originály na smíšeném typu papíru na skleněnou desku skeneru.

Závada v podávání na výstupu

1. Vyjměte zbývající dokumenty z automatického podavače.
2. Uchopte špatně podaný papír a odstraňte jej z výstupního zásobníku na dokumenty opatrným tahem doprava oběma rukama.

1. Odstraněné listy vložte zpět do automatického podavače.

Špatně podávající válec

1. Otevřete kryt skeneru.
2. Uchopte špatně podaný papír a odstraňte jej z podávací plochy opatrným tahem doprava oběma rukama.

1. Zavřete kryt skeneru. Odstraněné listy potom vložte zpět do automatického podavače.

Odstranění zaseknutého papíru

Pokud dojde k uvíznutí papíru, zobrazí se na displeji zpráva s upozorněním. Zaseknutý papír vyhledejte a odstraňte podle následující tabulky.

Zpráva	Umistění zaseknutého papíru	Další informace
Paper Jam 0Open/Close Door	V oblasti podávání papíru a u v n i t ř zařízení	Viz „Zásobník 1“ na straní 58, „V oblasti fixační jednotky” na straní 58.
Paper Jam 1Check Inside	Uvnitř zařízení	Viz „Zásobník 1“ na straní 58, „V oblasti fixační jednotky” na straní 58.
Paper Jam 2Check Inside	Uvnitř zařízení a v oblasti fixace	Viz „Zásobník 1“ na straní 58, „V oblasti fixační jednotky” na straní 58.

V závislosti na volbách a modelech se některé zprávy nemusí na displeji zobrazovat.

Zaseklý papír vytahujte ze zařízení zlehka a pomalu, abyste ho neroztrhli. Při odstraňování zaseknutého papíru postupujte takto.

Zásobník 1

1. Otevřete a zavřete přední kryt. Zaseknutý papír automaticky vyjede ze zařízení. Pokud papír nevyjede, přejděte k dalšímu kroku.

2. Zásobník 1 vytáhněte z tiskárny.

1. Odstraňte uvíznutý papír tak, že ho budete opatrně a v přímém směru vytahovat ven.

Jestliže se papír při vytahování nepohne, nebo jestliže v tomto místě papír nevidíte, zkontrolujte prostor pro výstup papíru. (Viz „V oblasti výstupu papíru“ na stranì 59.)

1. Zásobník 1 zasuňte do zařízení, až zaklapne. Tisk bude automaticky pokračovat.

V oblasti fixační jednotky

Když je papír uvízlý v oblasti fixační jednotky, uvolněte papír podle následujících kroků.

1. Otevřete skenovací jednotku.

1. Otevřete vnitřní kryt.

1. Opatrně ze zařízení vyjměte zaseknutý papír.

Nedotýkejte se fixační jednotky pod vnitřním krytem. Je horká a mohla by způsobit popáleniny! Provozní teplota fixační jednotky je 180 °C. Při vytahování papíru ze zařízení buďte opatrní.

1. Zavřete vnitřní kryt.

2. Skenovací jednotku opatrně a pomalu sklopte, dokud není úplně uzavřena. Zkontrolujte, že je řádně zajištěn. Dávejte pozor, abyste si nepřivřeli prsty.

Zařízení nebude pracovat, není-li skenovací jednotka zcela zavřená.

V oblasti výstupu papíru

1. Otevřete a zavřete přední kryt. Zaseknutý papír automaticky vyjede ze zařízení.

2. Jemně vytáhněte papír z předního výstupního zásobníku.

Pokud papír nelze lehce vytáhnout, nebo pokud papír v této oblasti nevidíte, nepokračujte a přejděte k dalšímu kroku.

1. Otevřete zadní kryt.

2. Jestliže vidíte zaseknutý papír, vytáhněte jej přímo nahoru. Přejděte ke kroku 8.

Jestliže stále nevidíte papír, přejděte k dalšímu kroku.

1. Zvedněte páčku fixační jednotky.

1 Páčka fixační jednotky

1. Otevřete skenovací jednotku.

1. Opatrně ze zařízení vyjměte zaseknutý papír.

1. Skenovací jednotku opatrně a pomalu sklopte, dokud není úplně uzavřena. Zkontrolujte, že je řádně zajištěn. Dávejte pozor, abyste si nepřivřeli prsty.

1. Sklopte páčku fixační jednotky.

1. Zavřete zadní kryt. Tisk bude automaticky pokračovat.

Význam zpráv na displeji

Zprávy zobrazené na ovládacím panelu oznamují stav zařízení nebo závady. V následující tabulce je uveden význam jednotlivých zpráv a navrhovaná řešení pro opravu případného problému. Zprávy a jejich význam jsou uvedeny v abecedním pořadí.

• Pokud zpráva není v tabulce, vypněte a zapněte napájení a znovu zopakujte úlohu. Pokud problém přetrvává, obrat’te se na servis.
• Když požadujete servis, je velmi užitečné oznámit servisnímu pracovníkovi obsah zobrazené zprávy.
• xxx označuje typ média.

Zpráva	Význam	Navrhovaná řešení
Cancel?◀ Yes ▶	Při pokusu o uložení dokumentu do paměti se paměť přístroje zaplnila.	Chcete-li faxovou úlohu zrušit, potvrďte stisknutím tlačítka OK možnost Yes.Jestliže chcete odeslat strany, které byly úspěšně uloženy, stiskněte tlačítko OK pro potvrzení možnosti No.Zbývající stránky pak odešlete později. jakmile bude paměť volná.
[COMM. Error]	Zařízení má problémy s komunikací.	Požádejte odesílatele, aby fax odeslal znovu.
Connection Error Spojení se serverem SMTP se nezdařilo.		Zkontrolujte nastavení serveru a sit’ový kabel.
Data Read Fail Check USB Mem.	Při čtení dat vypršel čas.	Opakujte akci.
Data Write Fail Check USB Mem.	Uložení do paměti USB se nezdařilo.	Zkontrolujte velikost dostupné paměti USB.
Deve Home Sensor Error	Nastaly potíže ve fixační jednotce.	Vypněte a zapněte vypínač. Pokud potíže přetrvávají, obraťte se na odborný servis.
[Document Jam] Vložený originál se zasekl v automatickém podavači.		Odstraňte uvíznutý papír.(Viz „Odstraňování zaseknutých dokumentů“ n a straní 57.)
Door Open	Přední nebo zadní kryt není zajištěn zástrčkou.	Zavřete kryt, až zaklapne na své místo.
Enter Again Zadali jste nedostupnou položku.		Zadejte znovu správnou položku.
File Format Not Supported	Vybraný formát souboru není podporován.	Použijte správný formát souboru.
Group Not Available	Pokusili jste se vybrat skupinovou volbu v p řípadě, kdy je povoleno použít pouze jediné číslo, například při přídávání čísel pro odesílání skupině.	Zadejte položku rychlé volby nebo zadejte číslo ručně z numerické klávesnice.

Zpráva	Význam	Navrhovaná řešení
[Incompatible]	Přístroj přijal fax z čísla, které je registrované jako blokované.	Přijatá data budou vymazána.Znovu ověřte nastavení blokovaných faxů.(Viz „Receiving možnosti“ na stranì 41.)
Install Imaging Unit	Zobrazovací jednotka není nainstalovaná.	Nainstalujte zobrazovací jednotku.
Install Toner▼	V z a řízení není nainstalována kazeta s tonerem.	Nainstalujte kazetu s tonerem.
Invalid Toner▼	Instalovaná kazeta s tonerem není určena pro vaše zařízení.	Nainstalujte originální tonerovou kazetu Dell, určenou pro vaše zařízení.
IP Conflict Nastavenou	sít’ovou adresu IP používá někdo jiný.	Zkontrolujte adresu IP a v případě potřeby ji znovu nastavte. (Viz „Základní nastavení zařízení“ na stranì 19.)
[Line Busy]	Zařízení přijímající fax neodpovídá nebo linka je již obsazena.	Opakujte akci za několik minut.
[Line Error]	Zařízení se nemůže spojit s cílovým zařízením nebo ztratilo spojení kvůli potížím s telefonní linkou.	Opakujte akci. Pokud potiže přetrvaji. počkejte. než bude linka opět plně funkční (například hodinu) a potom akci opakujte.Můžete také zapnout režim ECM. (Viz „Sending možnosti“ na stranì 41.)
Low Heat Error Cycle Power	Nastaly potiže ve fixační jednotce.	Vypněte a zapněte vypínač. Pokud potiže přetrvávají, obratte se na odborný servis.
LSU Hsync Error Cycle Power	Došlo k potížím s laserovou snímací jednotkou LSU (Laser Scanning Unit).	Vypněte a zapněte vypínač. Pokud potiže přetrvávají, obratte se na odborný servis.
LSU Motor Error Cycle Power	Došlo k potížím s laserovou snímací jednotkou LSU (Laser Scanning Unit).	Vypněte a zapněte vypínač. Pokud potiže přetrvávají, obratte se na odborný servis.
Mail Exceeds Server Support	Velikost e-mailu je větší než velikost podporovaná serverem SMTP.	Rozdělte e-mail nebo snižte rozlišení.
Main Motor Locked	Vyskytla se závada na hlavním motoru.	Otevřete a zavřete přední kryt.
Memory Full	Paměť je zaplněna.	Vymažte nedůležité faxové úlohy a znovu je přeneste, až bude k dispozici více paměti. Můžete také přenos rozdělit do několika operaci.
Network Error	Nastaly potíže se sítí.	Kontaktujte správce sítě.
No Answer Přijímající	faxové zařízení neodpovídá ani po několika pokusech o opakované vytáčení.	Opakujte akci. Zjistěte, zda je přijímající zařízení zapnuto a funkční.
Non DELL Toner ▼	Barevná kazeta s tonerem označená šipkou není originální kazeta značky Dell. Stisknutím tlačítka OK změníte zprávu na Stop nebo Continue.◀ Stop ▶	Pomocí šipky doleva/ doprava můžete vybrat možnost Stop nebo Continue.Vyberete-li možnost Stop stisknutím tlačítka OK na ovládacim panelu, zařízení přestane tisknout.Vyberete-li možnost Continue, zařízení bude pokračovat v tisku, ale bez záruky kvality. Pokud nevyberete žádnou možnost, tiskárna se bude chovat tak, jako by byla vybrána možnost Stop.Nahrad’te odpovídající kazetu s tonerem originální kazetou Dell. Viz strana 52.
Not Assigned	Tlačítku rychlé volby nebo číslu rychlého vytáčení nebylo přiděleno číslo.	Číslo vložte manuálně pomocí numerické klávesnice nebo uložte číslo nebo adresu.
One Page is Too Large	Data jedné stránky překračují nastavenou velikost e-mailu.	Snižte rozlišení a zkuste znovu.
Open Heat Error Cycle Power	Nastaly potíže ve fixační jednotce.	Vypněte a zapněte vypínač. Pokud potíže přetrvávají, obraťte se na odborný servis.
Operation Not Assigned	Nacházíte se v operaci Add Page/Cancel Job, ale žádné úlohy nebyly uloženy.	Zkontrolujte na displeji, zda je naplánována nějaká úloha.
Out-Bin Full Výstupní	zásobník je plný papíru.	Odstraňte papír.
Over Heat Error Cycle Power	Nastaly potíže ve fixační jednotce.	Vypněte a zapněte vypínač. Pokud potíže přetrvávají, obraťte se na odborný servis.
Paper Jam 0 Open/Close Door	Došlo k zaseknutí papíru v podávací oblasti zásobníku.	Odstraňte uvíznutý papír. (Viz „Zásobník 1“ na straní 58.)

Zpráva	Význam	Navrhovaná řešení
Paper Jam 1Check Inside	Došlo k zaseknutí papíru v oblasti výstupu papíru.	Odstraňte uvíznutý papír.(Viz „V oblasti fixační jednotky“ na straní 58.)
Paper Jam 2Check Inside	Došlo k zaseknutí papíru v oblasti fixace nebo u kazety s tonerem.	Odstraňte uvíznutý papír.(Viz „V oblasti výstupu papíru“ na straní 59.)
Refilled Toner▼	Nainstalovaná kazeta s tonerem není originální nebo byla znovu naplněna.	Pokud nainstalujete opakovaně plněnou kazetu, může se kvalita tisku zhoršit, protože se vlastnosti doplněné kazety pravděpodobně budou významně lišit od vlastností originální kazety.Doporučujeme originální barevnou kazetu s tonerem Dell.
Replace Toner▼	Tato zpráva se objeví mezi stavy Toner Empty a Toner Low.	Vyměňte kazetu s tonerem za novou.(Viz „Výměna kazety s tonerem“ na straní 52.)
Replace [xxx]	Životnost součásti zcela vypršela.	Vyměňte součást za novou. Volejte servis.
Replace [xxx] Soon	Životnost součásti brzy vyprší.	Viz strana „Kontrola vyměnitelných součástí“ na straní 56 a volejte servis.
Replace/Install Toner Waste Bin	Životnost zásobníku použitého toneru vypršela a tiskárna přestane tisknout, dokud nenainstalujete nový zásobník použitého toneru do zařízení.	Vyměňte zásobník použitého toneru za nový. (Viz „Výměna zásobníku použitého toneru“ na straní 55.)
Retry Redial?	Zařízení čeká, než uplyne zadaný časový interval. Potom znovu vytočí číslo, které bylo při minulém pokusu o spojení obsazeno.	Chcete-li vytáčení opakovat ihned, stiskněte tlačítko OK. Jestliže chcete operaci opakovaného vytáčení zrušit, stiskněte tlačítko Zastavit/Zrušit.
Scan Unit Open Skenovací jednotka není správně zavřená.		Zavřete skenovací jednotku tak, aby zaklapla na místo.
Scanner locked Modul	skeneru je zablokovaný.	Odblokujte skener a stiskněte tlačítko Zastavit/Zrušit.
Send Error (AUTH)	Nastaly potíže v o v ěřování SMTP.	Nakonfigurujte nastavení ověřování.
Send Error (DNS)	Nastaly potíže v DNS.	Nakonfigurujte nastavení DNS.
Send Error (POP3)	Nastaly potíže v POP3.	Nakonfigurujte nastavení POP3.
Send Error (SMTP)	Nastaly potíže v SMTP.	Přejděte na dostupný server.
Send Error (Wrong Config)	Nastaly potíže na kartě sít'ového rozhraní.	Nakonfigurujte správně kartu sít'ového rozhraní.
[Stop Pressed]	Během provozu bylo stisknuto tlačítko Zastavit/Zrušit.	Opakujte akci.
Toner Empty▼	V k a z e t ě došel toner.Zařízení přestane pracovat.Stisknutím OK přepněte zprávu na Stop neboContinue nebo Black Only.<◀ Stop ▶Pokud je kazeta s černým tonerem prázdná,zpráva Black Only se nezobrazí.	Pomocí levé/pravé šipky můžete vybrat možnost Stop, Continue nebo Black Only.Jestliže volíte možnost Stop stisknutím klávesy OK na ovládacím panelu, tisk se zastaví. V případě volby Continue pokračuje zařízení v tisku, avšak nelze zaručit kvalitu tiskového výstupu.Jestliže vyberete volbu Black Only, vytiskne zařízení data v černé barvě. V tomto případě je funkce monochromatického tisku přednastavena ve vlastnostech tiskárny.Při kopírování bude tlačítko Černá Spoušt aktivní pouze s touto podmínkou.Pokud nevyberete žádnou možnost, tiskárna se bude chovat, jako by byla vybrána možnost Stop.Vyměňte kazetu s tonerem za novou.(Viz „Výměna kazety s tonerem“ na straní 52.)
Toner Exhausted▼	Vypršela doba životnosti tonerové kazety označené šípkou.	Tato zpráva se zobrazí, když zcela dojde toner, a z a řízení přestane tisknout. Vyměňte příslušnou tonerovou kazetu za originální kazetu Dell.(Viz „Výměna kazety s tonerem“ na straní 52.)
Toner Low▼	Odpovídající kazeta s tonerem je téměř prázdná.	Vyjměte kazetu s tonerem a důkladně ji protřepejte. Tím lze dočasně obnovit tiskové funkce zařízení.

Zpráva	Význam	Navrhovaná řešení
Transfer Belt Error	Závada na přenášecím pásu v zařízení.	Odpojte a znovu připojte napájecí šňuru. Pokud potíže přetrvají, obrat’te se na odborný servis.
Tray Paper Empty	V zásobníku není papír.	Vložte papír do zásobníku.
Tray Paper Mismatch	Formát papíru nastavený ve vlastnostech tiskárny neodpovídá formátu papíru, který jste vložili do tiskárny.	Vložte do zásobníku správný formát papíru.

ŘEŠENÍ JINÝCH PROBLÉMŮ

V následující tabulce jsou uvedeny některé možné problémy a jejich doporučená řešení. Dodržujte navrhovaná řešení, dokud nebudou potíže vyřešeny. Pokud problém přetrvává, obrat'te se na servis.

Podávání papíru

Problém Navrhovaná řešení
Při tisku došlo k zaseknutí papíru.	Odstraňte zaseknutý papír. (Viz „Jak zabránit uvíznutí papíru“ na strani 57.)
Papíry se slepují. • Zkontrolujte, zda v zásobníku není vloženo příliš velké množství papíru. Zásobník může v závislosti na tloušt’ce papíru pojmout maximálně 150 listů.• Zkontrolujte, zda používáte správný typ papíru. (Viz „Nastavení formátu a typu papíru“ na strani 27.)• Vyjměte papír ze zásobníku a promněte nebo profoukněte jednotlivé listy.• Některý papír se může slepovat vlivem vlhkosti.
Ze zásobníku nelze podat více listů papíru najednou.	• V zásobníku mohou být založeny různé druhy papíru. Vložte do zásobníku papír pouze jednoho typu, formátu a gramáže.• Pokud více podaných listů zapříčinilo zaseknutí papíru, odstraňte zaseknutý papír. (Viz „Jak zabránit uvíznutí papíru“ na strani 57.)
Do zařízení nelze podávat papír.	• Odstraňte všechny překážky uvnitř zařízení.• Papír nebyl správně vložen. Odstraňte papír ze zásobníku a vložte ho správné.• V zásobníku je příliš mnoho papíru. Vyjměte ze zásobníku přebývající množství papíru.• P a p í r j e p říliš tlustý. Používejte pou: odpovídající specifikacím, které dané zařízení vyžaduje. (Viz „Volba tiskového média” na strani 23.)• Jestliže originál není podáván do stroje, je třeba vyměnit pryžovou podložku automatického podavače. Kontaktujte zástupce servisu.
Papír se stále zasekává.	V zásobníku je přiliš mnoho papíru. Vyjměte ze zásobníku přebývající množství papíru.Při tisku na speciální materiály používejte ruční podavač.Je používán nesprávný typ papíru. Používejte pouze papír odpovídající specifikacím, které dané zařízení vyžaduje. (Viz „Volba tiskového média“ na straní 23.)U v n i t řtiskárny mohou být zbytky papíruOtevřete přední kryt a odstraňte zbytky papíru.Jestliže originál není podáván do stroje, je třeba vyměnit prýžovou podložku automatického podavače. Kontaktujte zástupce servisu.
Obálky se tisknou našíkmo nebo se podávají nesprávně.	Zkontrolujte, zda jsou na obou stranách obálek nastavena vodítka papíru.

Problémy s tiskem

Problém	Možná přičina	Navrhovaná řešení
Zařízení netiskne.	Zařízení nenínapájeno.	Zkontrolujte, zda je správně připojena přívodní napájecí šňůra. Zkontrolujte spínač a zdroj energie.
	Zařízení nenínastaveno jakovýchozí tiskárna.	Nastavte zařízení Dell 1235cn Color Laser MFP jako výchozí tiskárnu v systému Windows.
	Zkontrolujte, zda u zařízení nedošlo k následujícím stavům:Přední kryt není zavřený. Zavřete kryt.Došlo k uvíznutí papíru. Odstraňte zaseknutý papír. (Viz „Odstranění zaseknutého papíru“ na strani 58.)V tiskárně není vložen papír. Vložte papír.V zařízení není nainstalována kazeta s tonerem.Nainstalujte kazetu s tonerem.Když se vyskytne systémová chyba, volejteservisního zástupce.
	Spojovací kabel mezi počítačema z a řízením nenísprávně zapojen.	Odpojte kabel tiskárny a znovu jej zapojte.
	Spojovací kabel mezi počítačema z a řízením jepoškozený.	Pokud je to možné, připojtekabel k jinému počítači, který funguje správně, a vytiskněte úlohu. Zkuste rovněž použít jiný kabel k tiskárně.
	Port není správně nastaven.	Zkontrolujte nastavení tiskárny v systému Windows a ujistěte se, že tisková úlohabyla odeslána na správný port. Má-li počítač více než jeden port, musí být zařízení připojeno k tomu správnému.
	Zařízení není správně nakonfigurováno.	Zkontrolujte vlastnosti tiskárny a přesvědčte se,zda jsou všechny možnostitisku nastaveny správně.
	Ovladač tiskárny jemožná nesprávněnainstalován.	Opravte instalaci softwaru tiskárny. Viz část Sekcesoftwaru.
	Zařízení nefungujesprávně.	Zkontrolujte, zda na displeji ovládacího panelu nenízobrazena zprávaupozorňující na chybu.
	Velikost dokumentuje tak velká, že napevném diskupočítače nenídostatek mista propřístup k tiskovéúloze.	Uvolněte místo na pevnémdisku a vytiskněte dokumentznovu.
Problém	Možná příčina	Navrhovaná řešení
Zařízení odebírá tiskový materiál z nesprávného zdroje papíru.	Nastavení zdroje papíru ve vlastnostech nastavení tiskárny může být nesprávné.	U mnoha aplikací je možné zdroj papíru nastavit na kartěThin Paperve vlastnostech tiskárny. Vyberte správný zdroj papíru. Viz obrazovka s nápovědou pro ovladač tiskárny.
Tisková úloha se zpracovává nezvykle pomalu.	Úloha může být velmi složitá.	Omezte složitost stránky nebo upravte nastavení kvality tisku.
Polovina strany je prázdná.	Nastavení orientace papíru může být nesprávné.	Změňte nastavení orientace papíru. Viz obrazovka s nápovědou pro ovladač tiskárny.
	Formát papíru a nastavení formátu papíru se liší.	Přesvědčte se, zda formát papíru v nastavení ovladače tiskárny odpovidá formátu papíru v zásobníku.Nebo ověřte, zda formát papíru v nastavení ovladače tiskárny odpovidá výběru papíru v nastaveních používané softwarové aplikace.
Zařízení tiskne, ale text není správně vytlšten nebo je neúplný.	Kabel od tiskárny je uvolněný nebo vadný.	Odpojte kabel tiskárny a znovu jej připojte.Vytiskněte úlohu, kterou jste již dříve úspěšné vytiskli. Pokud je to možné, připojte kabel a zařízení k jinému počítači a vytiskněte úlohu, kterou jste již dříve úspěšné vytiskli. Nakonec vyzkoušejte nový kabel tiskárny.
	Byl zvolen nesprávný ovladač tiskárny.	Přejděte do nabídky příslušné aplikace pro výběr tiskárny a přesvědčte se, zda je vybráno odpovidající zařízení.
	Softwarová aplikace funguje nesprávně.	Pokuste se úlohu vytisknout z jiné aplikace.
	Operační systém nepracuje správně.	Ukončete systém Windows a restartujte počítač. Vypněte zařízení a znovu ho zapněte.
Stránky se tisknou, ale jsou prázdné.	Kazeta s tonerem je poškozená nebo v ní dochází toner.	V případě potřeby protřepejte kazetu s tonerem. (Viz „Rozprostření toneru“ na straní 52.)V případě potřeby vyměňte kazetu s tonerem.
	Soubor obsahuje prázdné stránky.	Zkontrolujte soubor a přesvědčte se, zda neobsahuje prázdné stránky.
	Některé části, například ovladač nebo deska, mohou být vadné.	Kontaktujte zástupce servisu.

Problém	Možná příčina	Navrhovaná řešení
Tiskárna netiskne soubor ve formátu PDF správně. Některé části obrázků, textu nebo ilustrací chybí.	Nekompatibilita mezi souborem PDF a produktovou řadou Acrobat.	Tento problém může vyřešit tisk souboru PDF ve formě obrázku. Zapněte ve volbách nastavení Acrobatu položku Tisknout jako obrázek.Tisk souboru PDF ve formě obrázku potrvá déle.
Kvalitu tisku fotografii není dobrá. Obrázky nejsou jasné.	Rozlišení fotografie je velmi nízké.	Zmenšete velikost fotografie. Jestliže zvětšíte velikost fotografie v softvarové aplikaci, rozlišení se sníží.
Před tiskem ze zařízení vystupuji výpary v blízkosti výstupního zásobníku.	Vznik výparů během tisku může způsobit vlhký papír.	Nejedná se o závadu. Pokračujte v tisku.

Problémy s kvalitou tisku

Nečistoty uvnitř zařízení nebo nesprávně vložený papír mohou snižovat kvalitu tisku. Následující tabulka uvádí informace o řešení tohoto problému.

Problém Navrhovaná řešení
Světlý nebo blednoucí tisk[IMAGE]	Pokud se objeví vertikální bílý pruh nebo vybledlá plocha na stránce:• Množství toneru je nedostatečné. Životnost kazety s tonerem můžete dočasně prodloužit. (Viz „Výměna kazety s tonerem“ na stranì 52.) Pokud tímto způsobem kvalitu tisku nezlepšíte, vyměňte kazetu s tonerem za novou.• Papír pravděpodobně nesplňuje požadované specifikace. Může být například příliš vlhký nebo drsný.(Viz „Volba tiskového média“ na stranì 23.)Je-li světlá celá stránka, je nastaveno příliš nízké rozlišení pro tisk. Nastavte rozlišení tisku. Viz obrazovka s nápovědou pro ovladač tiskárny.• Kombinace vyblednutí a rozmazání může znamenat, že je nutné vyčistit kazetu s tonerem.• Povrch laserové snímací jednotky může být znečištěný. Očistěte jednotku LSU, obrat’te se na servis.
Skvrny od toneru[IMAGE]	• Papír pravděpodobně nesplňuje požadované specifikace. Může být například příliš vlhký nebo drsný. (Viz „Volba tiskového média“ na stranì 23.)• Pravděpodobně je nutné vyčistit dráhu papíru. (Viz „Čištění vnitřního prostoru“ na stranì 49.)
VynechávkyAaBbCcAaBbCcAaBbCcAaBbCcAaBbCc	Pokud na různých místech na stránce objevují vybledlé, většinou kruhové plochy:• List papíru může být poškozený. Pokuste se úlohu znovu vytisknout.• Vlhkost papíru není rovnoměrná nebo jsou na povrchu papíru vlhké skvrny. Vyzkoušejte jinou značku papíru. (Viz „Volba tiskového média" na straní 23.)• Celý balík papíru je vadný. Vinou výrobního procesu některé oblasti neabsorbuji toner. Vyzkoušejte jiný typ nebo jinou značku papíru.• Vyberte jinou volbu a pokus opakujte. V okně Vlastnosti tiskárny klepněte na kartu Paper a nastavte typ papíru na Thick Paper. Podrobnosti naleznete v části Sekce softwaru.Pokud pomocí uvedených kroků problém neodstraníte, obrat’te se na odborný servis.
Bílá místa Bílé skvrny na stránce:[IMAGE]	• Papírje přiliš hrubý a v nečistot z papíru dopadá na vnitřní části zařizení, tzn. přenosový pás může být znečištěný. Vyčistěte vnitřní části zařizení. Kontaktujte zástupce servisu.• Pravděpodobně je nutné vyčistit dráhu papíru. Kontaktujte zástupce servisu.
Svislé pruhyAaBbCcAaBbCcAaBbCcAaBbCcAaBbCcAaBbCc	Pokud se na stránce objevují svislé černé pruhy:• Pravděpodobně došlo k poškrábání válce uvnitř kazety s tonerem. Vyjměte kazetu s tonerem a nainstalujte novou. (Viz „Výměna kazety s tonerem” na straní 52.)Bílé svislé čáry na stránce mohou mít následující příčinu:• Povrch laserové snímací jednotky může být znečištěný. Očistěte jednotku LSU, obrat’te se na servis.
Barevné nebo černé pozadíAaBbCcAaBbCcAaBbCcAaBbCcAaBbCcAaBbCc	Jestliže je šedý závoj na pozadí příliš zřetelný, postupujte takto:• Použijte papír s menší gramáží. (Viz „Volba tiskového média” na straní 23.)• Zkontrolujte prostředí, ve kterém se zařizení nachází: ve velmi suchém (nízká vlhkost) nebo naopak velmi vlhkém (vyšší než 80 % vlhkost) prostředí může být šedé pozadí výraznější.• Vyjměte starou kazetu s tonerem a nainstalujte novou. (Viz „Výměna kazety s tonerem” na straní 52.)

Problém Navrhovaná řešení
Rozmazaný tonerAaBbCcAaBbCcAaBbCcAaBbCcAaBbCc	Vyčistěte vnitřní část zařízení. (Viz „Čištění vnitřního prostoru" na straní 49.)Zkontrolujte typ a kvalitu papíru. (Viz „Volba tiskového média" na straní 23.)Vyjměte kazetu s tonerem a nainstalujte novou. (Viz „Výměna kazety s tonerem" na straní 52.)
Opakované vady tisku ve svislém směruAaBbCcAaBbCcAaBbCcAaBbCcAaBbCc	Pokud se stopy objevují na tištěné straně v pravidelných intervalech:Kazeta s tonerem je pravděpodobně poškozená. Jestliže se vady na stránce opakují, vytiskněte několikrát prázdnou stránku a tímto způsobem vyčistěte kazetu. Pokud po vytistění stále dochází ke stejnému problému, vyměňte kazetu s tonerem za novou. (Viz „Výměna kazety s tonerem" na straní 52.)Části zařízení jsou pravděpodobně znečistěny tonerem. V případě, že se vady objevují na zadní stránce, problém se pravděpodobně odstraní sám po vytistění několika stránek.Fixační jednotka může být poškozená. Kontaktujte zástupce servisu.
Nečistoty na pozadíA	Nečistoty na pozadí jsou způsobeny částicemi toneru rozprášenými na vytistěné stránce.Papír může být příliš vlhký. Zkuste tisknout na jiný papír z jiného balíku. Neotevírejte balíky papíru, pokud to není nutné, aby papír zbytečně neabsorboval příliš vlhkosti.Pokud se nečistoty na pozadí objeví na obálce, změňte rozvržení pro tisk, abyste zabránili tisku přes oblasti s překrývajícími se spoji na obrácené straně. Tisk přes tyto lemy může působit problémy.Pokud roztroušený toner pokrývá celou plochu vytistěné stránky, nastavte rozlišení pomocí softwarové aplikace nebo vlastností tiskárny.
Deformované znakyAaBbCcAaBbCcAaBbCcAaBbCcAaBbCcAaBbCc	Jestliže tvar znaků není správný a písmena jsou prohnutá, je papír pravděpodobně příliš kluzký. Vyzkoušejte jiný papír.(Viz „Volba tiskového média" na straní 23.)Pokud tvar znaků není správný a dochází k efektu zvlnění, bude pravděpodobně nutné opravit jednotku skeneru. Kontaktujte servisní zástupce ohledně servisu.

Problém Navrhovaná řešení
Stránka setiskne šikmo[IMAGE]	Ujistěte se, že papír je řádně umístěnv zásobníku.Zkontrolujte typ a kvalitu papíru.(Viz „Volba tiskového média“ na stranì 23.)Z a j i s t ěte, aby papír nebo jiný materiál,byl řádně zaveden do vodičů a rovněž,aby vodiče nebyly vůči balíku papíru přílištěsné či volné.
Pokroucenínebo zvlnění[IMAGE]	Ujistěte se, že papír je řádně umístěnv zásobníku.Zkontrolujte typ a kvalitu papíru. Pokroucenípapíru může způsobovat vysoká teplotai vlhkost. (Viz „Volba tiskového média“na stranì 23.)P řevrat’te stoh papíru ve vstupním zásobníku.Můžete také papír v zásobníku otočit o 180°.
Pomačkaný papír[IMAGE]	Ujistěte se, že papír je řádně umístěnv zásobníku.Zkontrolujte typ a kvalitu papíru. (Viz „Volbatiskového média“ na stranì 23.)P řevrat’te stoh papíru ve vstupnímzásobníku. Můžete také papír v zásobníkuotočit o 180°.
Znečištěná zadnístrana výtisků[IMAGE]	Zkontrolujte, zda nedošlo k úniku toneru.Vyčistěte vnitřní část zařízení. (Viz „Čištěnívnitřního prostoru“ na stranì 49.)
Zcela barevnénebo černé listy[IMAGE]	Zásobník toneru pravděpodobně nenísprávně nainstalován. Vyjměte kazetu a znovu ji vložte do zařízení.Kazeta s tonerem je pravděpodobně poškozená a je nutné ji vyměnit. Vyjmětekazetu s tonerem a nainstalujte novou.(Viz „Výměna kazety s tonerem”na stranì 52.)Zařízení pravděpodobně bude nutné opravit.Kontaktujte zástupce servisu.

Problém Navrhovaná řešení
Nevytvrzený toner[IMAGE]	Vyčistěte vnitřní část zařízení. (Viz „Čištění vnitřního prostoru" na straní 49.)Zkontrolujte typ a kvalitu papíru.(Viz „Volba tiskového média" na straní 23.)Vyjměte kazetu s tonerem a nainstalujte novou. (Viz „Výměna kazety s tonerem" na straní 52.)Pokud potiže přetrvávají, bude zařízení pravděpodobně vyžadovat opravu.Kontaktujte zástupce servisu.
Nevytištěné oblasti ve znacích[IMAGE]	Nevytištěné oblasti ve znacích jsou prázdné oblasti uvnitř znaků, které by měly být zcela černé:Jestliže používáte fólie, vyzkoušejte jiný typ fólie. Vzhledem ke složení transparentních fólií občas k tomuto problému dochází.Tisknete na nesprávný povrch papíru.Vyjměte papír a otočte jej.Papír možná nesplňuje požadované specifikace. (Viz „Volba tiskového média" na straní 23.)
Vodorovné pruhy[IMAGE]	Pokud se objevují vodorovné černé pruhy nebo šmouhy:Kazeta s tonerem pravděpodobně není vložena správně. Vyjměte kazetu a znovu ji vložte do zařízení.Kazeta s tonerem je pravděpodobně poškozená. Vyjměte kazetu s tonerem a nainstalujte novou. (Viz „Výměna kazety s tonerem" na straní 52.)Pokud potiže přetrvávají, bude zařízení pravděpodobně vyžadovat opravu.Kontaktujte zástupce servisu.
Pokroucení[IMAGE]	Jestliže je vytištěný papír pokroucený nebo jej není možné podat do tiskárny, postupujte takto:P řevrat’te stoh papíru ve vstupním zásobníku. Můžete také papír v zásobníku otočit o 180°.Vyberte jinou volbu a pokus opakujte. V okně Vlastnosti tiskárny klepněte na kartu Paper a nastavte typ papíru na Thin Paper.Podrobnosti naleznete v části Sekce softwaru.
Na několika listech se opakovaně objevuje neznámý obrázek nebo dochází k výskytu nefixovaného toneru, světlého tisku či znečištění.	Tiskárnu pravděpodobně provozujete ve vyšší nadmořské výšce než 1 000 m.n.m.Vysoká nadmořská výška může negativně ovlivňovat kvalitu tisku, což se projevuje jako nefixovaný toner nebo světlý tisk. Tuto možnost můžete nastavit prostřednictvím karty Printer Settings Utility nebo Printer ve vlastnostech ovladače tiskárny. (Viz „Nastavení nadmořské výšky" na straní 19.)

Problémy při kopírování

Problém Navrhovaná řešení
Kopie jsou přiliš světlé nebo přiliš tmavé.	Pomocí tlačítka Tmavost můžete nastavit tmavší nebo světlejší pozadí kopíí.
Na koplích se objevují šmouhy, čáry a různé skvrny.	Pokud jsou tyto nedostatky již na předloze, můžete stisknutím tlačítka Tmavost nastavit světlejší pozadí kopíí.Jestliže se tyto chyby na originálním dokumentu nevyskytuji, vyčistěte skenovací jednotku. (Viz „Čištění skenovací jednotky“ na strani 51.)
Kopie je vytistěna šikmo.	Originál musíte pokládat lícem dolů na skleněnou desku nebo lícem nahoru do automatického podavače.Zkontrolujte, zda je správně vložen papír, na který kopírujete.
Tisknou se prázdné kopie.	Originál musíte pokládat lícem dolů na skleněnou desku nebo lícem nahoru do automatického podavače.
Obrázek lze z kopie snadno setřit.	Vy měňte papír v zásobníku za papí z nového balíku.V místech s vysokou vlhkostí nenechávejte papír v zařízení delší dobu.
Často dochází k zaseknutí papíru při kopírování.	Promněte nebo profoukněte jednotlivé listy papíru a potom celý stoh v zásobníku převrat’te. Vyměňte papír v zásobníku za nový balík. Zkontrolujte vodítka papíru a v případě potřeby je upravte.Zkontrolujte, zda má papír správnou gramáž. Doporučuje se papír s gramáži 75 g/m2.Zkontrolujte, zda po odstranění zaseknutého papíru nezůstaly v zařízení zbytky papíru.
Kazeta s tonerem nestačí na vytvoření očekávaného počtu kopíi.	Vaše dokumenty pravděpodobně obsahují obrázky, plné plochy nebo tlusté čáry.Je možné, že kopírujete například formuláře, bulletiny, knihy či jiné dokumenty, pro které se spotřebuje větší množství toneru.Je možné, že zařízení často zapínáte a vypínáte.Je možné, že je při kopírování byl otevřený kryt skleněné desky skeneru.

Problémy se skenováním

Problém Navrhovaná řešení
Skener nefunguje. • Zkontrolujte, zda je skenovaný dokument položen licem dolů na skenovací desku nebo licem nahoru v automatickém podavači dokumentů.• Pravděpodobně není dostatek paměti pro uložení dokumentu, který chcete skenovat. Vyzkoušejte, zda funguje funkce náhledu skenovaného dokumentu. Zkuste snížit rozlišení pro skenování.• Zkontrolujte, zda je správně připojen kabel USB.• Zkontrolujte, zda kabel USB není vadný. Zkuste kabel vyměnit za takový, o kterém vite, že je v pořadku. V případě potřeby vyměňte kabel za nový.• Zkontrolujte, zda je skener nakonfigurován správně. Zkontrolujte nastavení skenování ve konfiguraci SmarThru nebo v aplikaci, kterou chcete použít, aby skenovací úloha byla odeslána do správného portu.
Zařízení skenuje velmi pomalu.	• Zjistěte, zda zařízení netiskne přijatá data. Pokud ano, naskenujte dokument až po vytíštění přijatých dat.• Grafika se skenuje pomaleji než text.• V režimu skenování se zpomaluje komunikace, nebot’ velký objem paměti je využíván k analýze a reprodukování naskenovaného obrázku. Nastavte počítač v systému BIOS do režimu tiskárny ECP. Toto nastavení může zvýšit rychlost. Podrobnosti o nastavení systému BIOS naleznete v uživatelské příručce počítače.
Na obrazovce se zobrazí následující zpráva:• „Z a řízení nelzevybraný port se momentáln pouv. nastavit na potřebný režim hardwaru.”• „Port je využíván jiným programem.“• „Port je zakázán.“• „Skener je zaneprázdněn přijímáním nebo tiskem dat. Po dokončení aktuální úlohy akci zopakujte.“• „Neplatná operace.“• „Skenování se nezdařilo.“	• Pravděpodobně probíhá kopírování nebo tisk. Po dokončení prováděné úlohy akci opakujte.Restartujte počítač a opakujte akci.• Kabel tiskárny je špatně zapojený nebo je zařízení vypnuté.• Ovladač skeneru není nainstalován nebo není správně nastaveno operační prostředí.• Zkontrolujte, zda je zařízení správně připojeno a zapnuto. Potom počítač restartujte.• Kabel USB je špatně zapojen nebo je zařízení vypnuto.

Problémy se Správcem skenování Dell

Problém Navrhovaná řešení

Nelze použit Správce skenování Dell. Zkontrolujte operační systém. Mezi podporované operační systémy patří Windows 2000/XP/Vista.

Problémy při faxování

Problém Navrhovaná řešení

Zařízení nefunguje, na displeji se nezobrazuje žádný text a nefungují tlačítka. • Odpojte a znovu připojte přívodní napájecí kabel. • Zkontrolujte, zda je v elektrické zásuvce proud.

Není slyšet oznamovací tón. - Zkontrolujte, zda je telefonní linka správně připojena. - P řipojením jiného telefonu zkontrolujte, zda je telefonní zásuvka ve zdi funkční.

Čísla uložená v p a m čti se nevytáčelí správně. Přesvědčte se, zda jsou čísla v paměti uložena správně. Vytiskněte si telefonní seznam podle kroků uvedených na straně 44.

Originál není podáván do zařízení. • Papír nesmí být zmačkaný a musíte jej podávat správně. Zkontrolujte, zda má dokument správný formát a zda není příliš silný či tenký.

- Zkontrolujte, zda je automatický podavač bezpečně uzavřen. - Může být nutná výměna pryžové podložky v automatickém podavači. Kontaktujte zástupce servisu.

Nelze automaticky priljimat faxy. • R e ž i m p ríjmu musí být nastaven na možnost Fax.

- Zkontrolujte, zda je v zásobníku vložen papír.

- Zkontrolujte, zda displej zobrazuje nějakou chybovou zprávu. Pokud ano, odstraňte závadu.

Zařízení neodesilá faxy. • Originál musí být založen do automatického podavače nebo na skleněnou desku skeneru.

- Na displeji by měl být zobrazen text Sending.

- Zkontrolujte, zda fax, na který odesíláte, vaše faxy přijímá.

V príchozím faxu isou prázdná místa • Faxové zařízení, které vám fax odeslalo, může být vadné.

nebo je nízké kvality. • Šum a rušení linky mohou způsobovat při přenosu chyby komunikace. • Zkontrolujte své zařízení vytvořením kopie. • Kazeta s tonerem je pravděpodobně prázdná. Vyměňte kazetu s tonerem podle informací na straně 52.

Některá slova jsou na příchozím faxu roztažená. Ve faxovém zařízení, které vám fax poslalo, došlo k chvilkovému zaseknutí papíru.

Problém Navrhovaná řešení

Na odesílaných dokumentech jsou čáry. Zkontrolujte, zda není znečišťěna skenovací jednotka. Pokud ano, vyčistěte ji. (Viz „Čištění skenovací jednotky“ na straní 51.)

Zařízení vytoči číslo, ale ke vzdálenému faxovému zařízení se nelze připojit. Je možně, že vzdálené faxové zařízení je vypnuté, došel v něm papír nebo nemůže odpovídat na příchozí volání. Zavolejte osobě, která toto vzdálené zařízení obsluhuje, a požádejte ji, aby problém vyřešila.

Faxy se neukládají do paměti. Pravděpodobně není dostatek paměti pro uložení faxu. Jestliže displej zobrazí zprávu Memory Full, vymažle z paměti všechny nepotřebné faxy a potom se pokuste fax znovu uložit.

Ve spodní části naždě stránky nebo se ziných stávěný nebosté pravděpodobně jste zvolíli nesprávné nastavení papíru v konfigurací uživatelských možností. Podrobné informace o nastavení papíru viz „Volba tiskového média“ na straní 23.

Běžné problémy s Windows

Problém Navrhovaná řešení

Během instalace se zobrazí hlášení „Tento soubor je již používán“. Ukončete všechny spuštěné aplikace. Odeberte veškerý software ze skupiny Po spuštění a restartujte systém Windows. Přeinstalujte ovladač tiskárny.

Zobrazí se hlášení „Chyba obecné Ukončete všechny ostatní aplikace, restartujte systém Windows a opakujte tisk.

ochrany“, „Výjimka OE“, „Spool32“ nebo „Neoprávněná operace“.

Zobrazí se zpráva „Chyba tisku“, „Chyba překročení časového limitu tiskárny“. Tyto zprávy se mohou zobrazit během tisku. Počkejte, až zařízení dokončí tisk. Jestliže se zpráva zobrazí v pohotovostním režimu nebo po skončení tisku, zkontrolujte spojení nebo zda nevznikla chyba.

Další informace o chybových hlášeních naleznete v dokumentaci k operačnímu systému Microsoft Windows, která byla dodána k vašemu počítači.

Časté potíže v systému Macintosh

Problém Navrhovaná řešení
Tiskárna netiskne soubor ve formátu PDF správně. Některé části obrázku, textu nebo ilustrací chybí.	Neslučitelnost mezi souborem PDF a produktovou řadou Acrobat:Tento problém může vyřešit tisk souboru PDF ve formě obrázku. Zapněte ve volbách nastavení Acrobatu položku Tisknout jako obrázek.Tisk souboru PDF ve formě obrázku potrvá déle.
Dokument se vytiskl, ale tisková úloha nezmizela z tiskové fronty v Mac OS 10.3.2.	Aktualizujte systém OS Mac na verzi OS 10.3.3 nebo vyšší.
Při tisku titulní stránky se některá písmena nezobrazují správně.	Tento problém je způsoben tím, že OS Mac nemůže vytvořit typ písma při tisku titulního listu. Ánglická abeceda a čísla se na titulní stránce zobrazují normálně.

Další informace o chybových hlášeních naleznete v uživatelské příručce k operačnímu systému Mac OS, která byla dodána k vašemu počítači.

objednávání materiálu

Tato kapitola obsahuje informace o nákupu kazet a příslušenství pro vaše zařízení.

Tato kapitola zahrnuje:

- Spotřební materiál

Volitelné díly nebo funkce se mohou lišit podle zemí. Informace o dostupnosti požadovaného dílu ve vaší zemi vám poskytnou obchodní zástupci.

Spotřební materiál

Když dojde toner, můžete k tiskárně objednat následující typ kazety s tonerem:

Typ	Průměrná životnost ^a	Číslo výrobku
Tonerová kazeta se standardníživotností	Průměrná výdrž černéhotoneru: 1 500 standardních stránek (černá)P r úměrná výdrž barevn toneru: 1 000 standardních stránek (žlutá/purpurová/azurová)	Y924J (černá)C815K (azurová)D593K (purpurová)F679K (žlutá)
Zobrazovacijednotka	Zhruba 24 000 obrázků ^b	C920K
Zásobník použitéhotoneru	Zhruba 2 500 obrázků ^b (celobarevný obraz 5 %)	F562K

a. Deklarovaná životnost v souladu s ISO/IEC 19798.

b. Počet obrázků na základě jedné barvy na každé stránce. Jestliže tisknete dokumenty v plné barvě (modrá, červená, žlutá, černá), životnost položky se zkrátí o 25 %.

Nové tiskové kazety a další spotřební materiál musí být zakoupeny ve stejné zemi, ve které bylo zakoupeno zařízení. V opačném případě tiskové kazety nebo další spotřební materiál nebudou kompatibilní s vaším zařízením, protože konfigurace tiskových kazet nebo dalšího spotřebního materiálu se liší v závislosti na zemi.

- Zpüsoby nákupu

Způsoby nákupu

Chcete-li objednat spotřební materiál nebo příslušenství autorizované společností Dell, obrat’te se na místního prodejce společnosti Dell nebo na prodejce, od něhož jste zakoupili tiskárnu. Můžete také navštívit webové stránky www.dell.com a support.dell.com, vybrat svou zemi nebo oblast a vyhledat informace o telefonické technické podpoře.

Technické specifikace

Tato kapitola vás provede technickými specifikacemi tohoto zařízení, například různými funkcemi.

Tato kapitola zahrnuje:

• Všeobecné specifikace
• Technické specifikace tiskárny
• Technické specifikace skeneru

Všeobecné specifikace

Symbol * označuje volitelnou funkci, která není k dispozici u všech zařízení.

Položka Popis
Kapacita automatického podavače	Až 15 listů papíru gramáže 75 g/m^2
Formát papíru automatického podavače dokumentů	Šířka: 127 až 216 mmDélka: 148 až 356 mm
Vstupní kapacita papíru	Zásobník: 150 listů obyčejného papíru, 75 g/m^2
Výstupní kapacita papíru	Lícem dolů: 80 listů papíru gramáže 75 g/m^2
Jmenovitý výkon	AC 110 – 127 V nebo AC 220 – 240 VSprávné napětí, frekvenci (Hz) a typ proudu pro toto zařízení naleznete na typovém štítku.
Spotřeba energie	Průměrný provozní režim: méně než 350 WPohotovostní režim: méně než 80 WRežim úspory energie: méně než 15 W
Hladina hlukua	Pohotovostní režim: Hladina okolního hlukuRežim tisku: méně než 48 dBARežim kopírování: méně než 52 dBA
Doba zahřívání	Méně než 35 sekund
Provozní prostředí	Teplota: 10 až 32 °CVlhkost: 20 až 80 % RV
Displej	16 znaků x 2 řádky
Životnost kazety s toneremb	Černobilý tisk	Průměrná výdrž černého toneru: 1 500 standardních stránek(dodávána počáteční kazeta s tonerem se životností 1 000 stran).
	Barva(Žlutá/ purpurová/ azurová)	Průměrná výdrž barevného toneru: 1 000 standardních stránek(dodávána počáteční kazeta s tonerem se životností 700 stran).

• Technické specifikace kopírky
- Specifikace faxu

Položka Popis
Výtěžnostzobrazovacíjednotky ^c,d	Zhruba 24 000 obrázků
Zásobníkpoužitéhotoneru ^c,d	Zhruba 10 000 obrázků
Pamět'	128 MB (nelze rozšířit)
Vnější rozměry(š x h x v)	415 x 373 x 342 mm
Gramáz(Včetněspotřebníhomateriálu)	15,4 kg
Hmotnostobalu	• Papír: 2,0 kg• Plast: 0,4 kg
Pracovnícyklus	Až 20 000 obrázků ^d (měsičě)
Fixační teplota	180 °C

a. Hladina akustického tlaku, ISO 7779.
b. Deklarovaná životnost v souladu s ISO/IEC 19798. Počet stránek může být ovlivněný provozním prostředím, frekvencí tisku, typy používaných médií a jejich formátem.
c. Může být ovlivněna provozním prostředím, volitelným příslušenstvím, frekvencí tisku, typem a formátem média.
d. Počet obrázků na základě jedné barvy na každé stránce. Jestliže tisknete dokumenty v plné barvě (černá, azurová, purpurová, žlutá), životnost položky se zkrátí o 25 %.

Technické specifikace tiskárny Technické specifikace skeneru

Položka Popis
Metoda tisku Barevný tisk laserovým paprskem
Rychlost tiskua	Černobíly: Až 16 ppm (A4), 17 ppm (Letter)Barva: Až 4 ppm (A4), 4 ppm (Letter)
Čas zhotovení prvního výtisku	Černobíly	Z pohotovostního režimu:méně než 14 sekundZe studeného stavu:méně než 45 sekund
	Barva	Z pohotovostního režimu:méně než 26 sekundZe studeného stavu:méně než 57 sekund
Rozlišení tisku	Max. třída 2 400 x 600 dpi
Jazyk tiskárny GDI
Kompatibilita operačních systémůb	Windows: 2000/XP/2003/VistaMacintosh: Mac OS X 10.3 ~ 10.5, Universal Mac
Rozhrani • Vysokorychlostní USB 2.0Ethernet 10/100 Base TX (zabudovaný typ)

a. Je ovlivňován použitým operačním systémem, výkonem procesoru, používanou aplikací, způsobem připojení, typem a velikostí média a složitostí tiskové úlohy.
b. Nejnovější verzi softwaru si můžete stáhnout z webových stránky www.dell.com nebo support.dell.com.

Položka Popis
Kompatibilita Standard TWAIN/standard WIA
Metoda skenování	Barevná technologie CIS (Contact Image Sensor)
Rozlišeni ^a	Standard TWAIN	1 200 x 1 200 dpi (až 4 800 x 4 800 dpi)
	standard WIA	až 1 200 x 1 200 dpi
	Skenovat do USB	100, 200, 300 dpi
	Skenovat do E-mailu	100, 200, 300 dpi
	Skenovat do PC	75, 150, 200, 300, 600 dpi
Formát souboru pro skenování v siti	PDF, BMP, TIFF, JPEG ^b
Skutečná skenovaná délka	Max. 289 mm
Skutečná skenovaná šířka	Max. 208 mm
Bitová hloubka – barevný proces	24 bitů
Bitová hloubka – monochromatický proces	1 b i t v černobílém režimu8 bitů pro stupně šedé

a. Maximální rozlišení se může vlivem aplikací pro skenování lišit.
b. Pokud zvolite režim mono při skenování barevného obrázku, nebude formát JPEG k dispozici.

Technické specifikace kopírky

Položka	Popis
Rychlost kopírovánía	Černobíly: až 16 cpm (A4), 17 cpm (Letter)Barva: až 4 cpm (A4), 4 cpm (Letter)
Rozlišení kopírování	Skleněná deska skeneru	Až 600 x 600 (text, text/fotografie časopisy)Až 1 200 x 1 200 (fotografie)
	Podavač ADF	Až 600 x 600 (text, text/fotografie, fotografie, časopisy)
Rozsah zvětšení	Skleněná deska skeneru: 25 % až 400 %Podavač ADF: 25 % až 100 %

a. Rychlost kopírování se odvozuje od vícenásobné kopie jednoho dokumentu.

Specifikace faxu

Funkce faxu nemusí být podporována v závislosti na modelu zařízení.

Položka Popis
Kompatibilita ITU-T G3
Telefonní linka	Veřejná telefonní sit' (PSTN) nebo za pobočkovou ústřednou (PABX)
Kódování dat MH/MR/MMR/JBIG/JPEG
Rychlost modemu	33,6 kb/s
Přenosová rychlost	Až 3 sekundy/stránka ^a
Maximální délka dokumentu	356 mm
Rozlišení Standardní: 203 x 98 dpiJemné: 203 x 196 dpiVelmi jemné ^b : 300 x 300 dpi
Pamět' 2 M B
Polotóny 256 odstínů
Automatické vytáčení	Rychlé vytáčení (až 240 čísel)

a. Standardní rozlišení, MMR (JBIG), maximální rychlost modemu, fáze „C“ ITU-T No. 1 předloha, paměť Tx, ECM.

b. Přenosové rozlišení Velmi jemné se liší v závislosti na typu zařízení na straně příjemce.

Slovník pojmů

Následující slovník pojmů vám pomůže seznámit se s výrobkem díky porozumění terminologii běžně používané v oblasti tisku a uvedené v této příručce.

Adresa MAC

Media Access Control (MAC), neboli adresa přenosového protokolu přístupu na médium, je adresa s jedinečným identifikátorem spojeným se síťovým adaptérem. Adresa MAC je jedinečný 48bitový identifikátor obvykle zapisovaný 12 šestnáctkovými znaky seskupenými v párech (např. 00-00-0c-34-11-4e). Tato adresa je obvykle pevné zakodována do Network Interface Card (NIC), tedy síťové karty, již od jejího výrobce, a používá se jako pomůcka pro směrovače pokoušející se vyhledat zařízení ve velkých sitích.

Bitová hloubka

Termín z počítačové grafiky popisující počet bitů použitých ke zobrazení barvy jednoho pixelu v bitmapovém obrázku. Vyšší barevná hloubka znamená širší rozsah rozlišovacích barev. Se zvyšujícím se počtem bitů se počet možných barev pro barevnou mapu neprakticky zvyšuje. 1bitová barva se obecně nazývá monochromatická, nebo také černobílá.

Bodová tiskárna

Bodová tiskárna je typ počítačové tiskárny s tiskovou hlavou, která se pohybuje po stránce směrem dopředu a dozadu a tiskne úderem do inkoustem napuštěné pásky nastavené proti papíru - podobně jako při psaní na psacím stroji.

Brána

Spojení mezi počítačovými sítěmi nebo mezi počítačovou sítí a telefonní linkou. Je velmi populární, protože jde o počítač nebo síť, která umožňuje přístup k jinému počítači nebo síti.

Cesta UNC

Uniform Naming Convention (UNC) je standardní formát zápisu cesty pro přístup ke sdíleným položkám ve Window NT a dalších produktech společnosti Microsoft. Formát cesty UNC je: <|název serveru>||

Duplex

Mechanismus, který automaticky překlápí list papíru, aby mohlo zařízení tisknout na obě strany papíru (nebo je skenovat). Tiskárna vybavená duplexní jednotkou může tisknout oboustranně.

Emulace

Emulace je technika jednoho zařízení, které získává stejné výsledky jako zařízení jiné.

Emulátor duplikuje funkce jednoho systému za pomoci jiného systému tak, aby se tento druhý systém choval stejným způsobem jako systém první. Emulace se soustředí na přesnou reprodukci externího chování, což je opakem simulace, která představuje abstraktní model simulovaného systému, často posuzujícího svůj interní stav.

Fixační jednotka

Součást laserové tiskárny, která taví toner na tiskové médium. Sestává z horkého válce a opěrného válce. Po přenesení toneru na papír fixační jednotka teplem zajistí trvalé přichycení toneru na papír; z tohoto důvodu je papír vycházející z laserové tiskárny teplý.

IP adresa

Adresa internetového protokolu IP je jedinečné číslo, které zařízení používají k vzájemné identifikaci a komunikaci v síti využívající standard internetového protokolu.

Kazeta s tonerem

Druh nádobky v zařízení, jako je například tiskárna, která obsahuje toner. Toner je prášek používaný v laserových tiskárnách a kopírkách, který vytváři text a obrázky na potištěném papíru. Toner je možné tavit teplem fixační jednotky, čimž se přichytí k vláknům v papíru.

Maska podsítě

Maska podsítě se používá ve spojení se sít'ovou adresou a společně určují, která část adresy je sít'ová adresa a která hostitelská.

Modem

Zařízení, které moduluje a demoduluje signál nosiče pro kódování a dekódování digitálních informací.

Originály

První exemplář např. dokumentu, fotografie, textu apod., který se následně kopíruje, množí či převádí do jiných, avšak který sám není z ničeho kopírován ani odvozen. Též se někdy nazývá jako předloha.

Ovladač tiskárny

Program, který se používá k odesílání příkazů a prénosu dat z počítače na tiskárnu.

Ovládací panel

Ovládací panel je rovná, obvykle svislá plocha, na které jsou zobrazeny nástroje pro ovládání nebo sledování. Obvykle se nacházejí na horní nebo na přední straně zařízení.

Pokrytí

Jedná se o tiskárenský termín používaný pro měření spotřeby toneru při tisku. Např. 5% pokrytí znamená, že na papíru formátu A4 je přibližně 5% obrázků nebo textu. Pokud tedy papir nebo předloha obsahuje složité obrázky nebo větší množství textu, bude pokrytí vyšší než 5% a zároveň bude spotřeba toneru odpovídat tomuto pokryti.

Polotóny

Typ obrazu, který simuluje odstíny šedé pomocí různého počtu bodů. Velmi barevné plochy se skládají z velkého množství teček, zatímco světlejší plochy se skládají z menšího množství teček.

Protokol

Zvyklost nebo standard, který řídí nebo umožňuje spojení, komunikaci a přenos dat mezi dvěma koncovými body.

Předloha ITU-T č. 1

Standardizovaná zkušební předloha vydaná ITU-T pro faxový přenos dokumentů.

Rozlišení

Ostrost obrazu měřená v bodech na palec (dpi). Čím je dpi vyšší, tím je vyšší rozlišení.

Soubor PRN

Rozhraní ovladače zařízení, které umožňuje softwaru komunikovat s ovladačem zařízení prostřednictvím standardního vstupně/výstupního systémového volání, které zjednodušuje řadu úloh.

Stupnice šedé

Odstíny šedé, které představují světlé a tmavé části obrazu po převedení barevných obrázků na černobílé; barvy jsou zastoupeny různými odstíny šedé.

Tiskové médium

Média jako například papír, obálky, štítky a fólie, které lze používat v tiskárně, skeneru, faxu nebo v kopírce.

Třídění kopií

Třídění kopií je proces tisku úloh s několika sadami kopií. Je-li aktivována volba třídění kopií, vytiskne zařízení celou jednu sadu a teprve poté začne tisknout další kopie.

Vodoznak

Vodoznak je znatelný obrázek nebo vzor na papíru, který se při pohledu proti světlu jeví světlejší. Vodoznaky byly poprvé zavedeny v italské Boloni v roce 1282. Používají je výrobcí papíru k identifikaci svých výrobku, dále se používají na poštovních známkách, bankovkách a dalších oficiálních dokumentech, aby se znesnadnila možnost jejich padělání.

Výchozí

Hodnota nebo nastavení, které platí v okamžiku, kdy vyjmete tiskárnu z obalu, resetujete, nebo inicializujete.

Zatížení

Zatížení je množství stránek, které měsíčně neovlivní výkon tiskárny. Obecně je životnost tiskárny omezena například počtem stránek za rok. Životnost znamená průměrnou kapacitu výtisků, obvykle v záruční době. Když je například zatížení 48 000 stran za měsíc a počítáme s 20 pracovními dny, je denní kapacita tiskárny 2 400 stran, což není malé množství.

ADF

Automatic Document Feeder (ADF), neboli automatický podavač dokumentů, je mechanismus, který automaticky podává předlohy do zařízení tak, aby toto zařízení mohlo sejmout několik předloh najednou.

AppleTalk

AppleTalk je patentovaná sada komunikačních protokolů vyvinutá společností Apple pro počitačové sítě. Byla součástí původních počitačů Macintosh (1984), nyní však od něho Apple a upřednostňuje protokol TCP/IP.

BMP

Formát bitmapové grafiky používaný vnitřně grafickým subsystémem Microsoft Windows (GDI) a běžně používaný jako jednoduchý formát grafického souboru na této platformě.

BOOTP

Bootstrap Protocol (Protokol zavaděče). Sít'ový protokol používaný sít'ovým klientem za účelem automatického získání IP adresy. To se obvykle provádí při spouštění počítače nebo operačního systému. Servery BOOTP příražují každému klientovi adresu IP z fondu adres. BOOTP umožňuje „bezdiskovým pracovním stanicím“ získání IP adresy ještě před zavedením jakéhokoli pokročilého operačního systému.

CCD

Charge Coupled Device (CCD), neboli pamět'ové zařízení s nábojovou vazbou, je hardware, který umožňuje skenování úloh. K uchycení modulu CCD se též používá zámkový mechanismus CCD, aby se zabránilo jeho poškození při přemíst'ování zařízení.

CSV

Comma Separated Values (CSV). Typ formátu souboru CSV se používá k výměně dat mezi odlišnými aplikacemi. Formát souboru, tak jak je použit v aplikaci Microsoft Excel, se stal pseudostandardem v celém průmyslu, a to dokonce i u platform vyvinutých jinými společnostmi než Microsoft.

DADF

Duplex Automatic Document Feeder (DADF), neboli duplexní automatický podavač, je mechanismus, který automaticky podává a překlápí předlohu dokumentu tak, aby zařízení mohlo naskenovat obě strany této předlohy.

DHCP

Dynamic Host Configuration Protocol (DHCP), neboli dynamický konfigurační protokol klienta, je sít'ový protokol pro strukturu klient-server. Server DHCP poskytuje konfigurační parametry podle hostitele klienta DHCP, obecně informace požadované hostitelem klienta kvůli práci v síti IP. DHCP také poskytuje mechanismus pro alokaci IP adres klientským hostům.

DIMM

Dual Inline Memory Module (DIMM), neboli pamět' v pouzdře s vývody po dvou stranách, je malá deska s plošnými spoji, která obsahuje pamět'. Modul DIMM ukládá veškerá data zařízení, včetně tiskových dat nebo dat přijatých faxů.

DNS

Domain Name Server (DNS), neboli server předkládající doménové názvy, je systém, který uchovává informace související s názvy domén v distribuované databázi v sítích, jako je například Internet.

DPI

Dots Per Inch (DPI), neboli počet bodů na palec, je měření rozlišení, které se používá pro skenování a pro tisk. Obecné platí, že vyšší dpi znamená vyšší rozlišení, lepší viditelnost detailu obrázku, ale také větší velikost souboru.

DRPD

Distinctive Ring Pattern Detection (DRPD), neboli detekce odlišného typu vyzvánění. Jedná se o službu telefonní společnosti, která uživateli umožňuje používat jedinou telefonní linku pro komunikaci na více telefonních číslech.

ECM

Error Correction Mode (ECM), neboli režim korekce chyb, je volitelný režim přenosu, který je zabudován do faxových přístrojů nebo modemů třídy 1. Automaticky rozpoznává a opravuje chyby vzniklé během přenosu faxu, které někdy vznikají v důsledku šumu v telefonních linkách.

Ethernet

Ethernet je počítačová sít'ová technologie využívající rámce pro místní sítě (LAN). Definuje vedení a signály pro fyzickou vrstvu a formát rámců a protokolů pro řízení přístupu médií (MAC)/datovou vrstvu modelu OSI. Ethernet je většinou standardizován jako IEEE 802.3. Během svého používání od 90. let se stal se nejrozšířenější technologii LAN.

EtherTalk

Sada protokolů vyvinutá společností Apple Computer pro počítačové sítě. Byla součástí původních počítačů Macintosh (1984), nyní však od něho Apple a upřednostňuje protokol TCP/IP.

FDI

Foreign Device Interface (FDI), neboli rozhraní pro cizí zařízení, je karta uvnitř zařízení, která umožňuje instalaci zařízení třetích stran, jako např. přístroje na mince nebo čtečky karet. Tyto přístroje pak umožňují placené využívání vašeho zařízení.

FTP

File Transfer Protocol (FTP), neboli protokol pro prénos souborů, je běžně používaný protokol pro výměnu souborů v jakékoli síti, která podporuje protokol TCP/IP (jako například Internet nebo intranet).

HDD

Hard Disk Drive (HDD), obvykle nazývaný jako pevný disk, je energeticky nezávislé úložné zařízení, které ukládá dígitálné kódovaná data na rychle se otáčející destičky s magnetickým povrchem.

IEEE

Institute of Electrical and Electronics Engineers (IEEE), neboli institut elektrických a elektronických inženýrů, je mezinárodní nezisková profesní organizace pro technologický pokrok v oblasti elektrotechniky.

IEEE 1284

Standard pro paralelní port 1284 byl vyvinut institutem elektrických a elektronických inženýrů (IEEE). Termín „1284-B“ se týká specifického typu konektoru na konci paralelního kabelu, který je připojován k periferii (například k tiskárně).

Intranet

Soukromá síť, která využívá internetové protokoly, připojení k síti a případně i veřejný telekomunikační systém k zabezpečenému sdílení části informací organizace nebo k práci zaměstnanců. Někdy termín popisuje pouze nejviditelnější službu, vnitřní web.

IPM

Images Per Minute (IPM), neboli počet obrázků za minutu, je způsob měření rychlosti tiskárny. Rychlost IPM indikuje počet jednostranných archů, které tiskárna dokončí za jednu minutu.

IPP

Internet Printing Protocol (IPP), neboli internetový tiskový protokol, definuje standardní protokol pro tisk, správu tiskových úloh, velikost média, rozlišení atd. IPP lze používat místně nebo v siti Internet pro stovky výtisků. Vedle toho podporuje také řízení přístupu, ověřování a šifrování, także tisková řešení jsou nyní mnohem bezpečnější a spolehlivější než dříve.

IPX/SPX

Internet Packet Exchange/Sequenced Packet Exchange (IPX/SPX), neboli výměna internetových paketů/výměna sekvenčních paketů. Jedná se o sít'ový protokol používaný operačními systémy Novell NetWare. Jak IPX, tak i SPX poskytují připojovací služby podobné protokolu TCP/IP, přičemž protokol IPX je podobný IP a SPX se podobá protokolu TCP. IPX/SPX byl původně navržen pro místní oblastní sítě (LAN) a pro tyto účely se jedná o velice účinný protokol (v sítích LAN obvykle protokol TCP/IP dokonce předčí).

ISO

International Organization for Standardization (ISO), neboli Mezinárodní organizace pro standardizaci, je organizace, která zavádí normy a která je složena ze zástupců z národních organizací pro normy. Vytváří celosvětové průmyslové a komerční normy.

ITU-T

International Telecommunication Union (ITU), neboli Mezinárodní telekomunikacní unie, je organizace založená za účelem standardizace a regulace mezinárodních telekomunikací a rádia. Mezi její hlavní úkoly patří sestavování norem, alokace rádiových frekvěnčních pásem a organizování vzájemného propojení různých zemí, aby bylo možné mezi nimi telefonovat. Písmeno T ve zkratce ITU-T pak znamená telekomunikace.

JBIG

Joint Bi-level Image Experts Group (JBIG) je standard pro kompresi obrazu, pri které nedocházi ke ztrátě přesnosti či kvality. Byla navržena pro kompresi binárních obrazů, zejména pro faxy, lze jí však použít i u jiných obrázků.

JPEG

Joint Photographic Experts Group (JPEG) je nečastěji používanou standardní metodou ztrátové komprese pro fotografické snímky. Je to formát používaný pro ukládání a přenos fotografií v síti WWW.

LDAP

Lightweight Directory Access Protocol (LDAP), neboli odlehčený protokol internetové adresářové služby, je sít'ový protokol sloužící k dotazování a úpravě adresářových služeb fungujících přes TCP/IP.

LED

Light-Emitting Diode (LED), neboli svítící dioda či kontrolka, je polovodičové zařízení, které indikuje stav přístroje.

MFP

Multi Function Peripheral (MFP), neboli multifunkční periferie, je kancelářský přístroj, který v sobě obsahuje tiskárnu, kopírku, fax, skener atd.

MH

Modified Huffman (MH), neboli Huffmanova zjednodušená metoda kódování, je kompresní metoda doporučená ITU-T T.4 sloužící ke snížení počtu dat, která je zapotřebí přenést mezi faxovými přístroji, aby se přenesl obraz. MH je šifrovací, tzv. run-length schéma vycházející ze seznamu kódů, které je optimalizované pro efektivní kompresi bílych míst. Jelikož většina faxú obsahuje zejména bílá místa, minimalizuje tato funkce dobu přenosu.

MMR

Modified Modified READ (MMR) je kompresní metoda doporučovaná ITU-T T.6.

MR

Modified Read (MR) je kompresní metoda doporučovaná ITU-T T.4. MR kóduje první skenovanou řadku pomocí metody MH. Další řadka je pak porovnána s řádkou první, jsou určeny rozdíly a tyto rozdíly jsou poté šifrovány a přeneseny.

NetWare

Sít'ový operační systém vyvinutý společností Novell, Inc. Původně se používal pro kooperativní multitasking pro fungování různých služeb na PC a sít'ové protokoly byly založeny na typickém systému Xerox XNS. Dnešní NetWare podporuje jak TCP/IP, tak i IPX/SPX.

OPC

Organic Photo Conductor (OPC), neboli organický fotovodič, je mechanismus, který vytváří virtuální obraz pro tisk pomocí laserového paprsku vysílaného z laserové tiskárny. Obvykle má zelenou nebo šedou barvu a má tvar válce.

Expoziční jednotka válce se používáním tiskárny pomalu opotřebovává a dojde-li k jejímu poškrábání prachem za papíru, je třeba ji řádně vyměnit.

OSI

Open Systems Interconnection (OSI), neboli propojení otevřených systémů, je model vyvinutý Mezinárodní organizací pro standardizaci (ÍSO) pro účely komunikace. OSI nabízí standardní, modulární přístup k designu sítí, který rozděluje požadovanou sadu složitých funkcí do menších, snadno zvládnutelných nezávislých funkčních vrstev. Těmito vrstvami jsou (shora dolů): aplikační, prezentační, relační, transportní, sít'ová, linková a fyzická.

PABX

Private Automatic Branch Exchange (PABX) je automatická telefonní pobočková ústředna v soukromé firmě.

PCL

Printer Command Language (PCL) je jazyk popisující vzhled stránky (Page Description Language, PDL) vyvinutý společností HP jako protokol tiskáren, který se posléze stal průmyslovým standardem. Původně byl vyvinut pro jedny z prvních inkoustových tiskáren, avšak postupně byl vytvořen pro různé úrovně tepelných, bodových a stránkových tiskáren.

PDF

Portable Document Format (PDF) je patentovaný formát souboru vyvinutý společností Adobe Systems pro zobrazování dvojrozměrných dokumentů ve formátu nezávislém na zařízení a na rozlišení.

PostScript

PostScript (PS) je jazyk pro popis stránek a programovací jazyk, který se používá zejména v oblasti elektronické a stolní počítačové sazby - běží v překladači, který pak vytváří obraz.

PPM

Pages Per Minute (PPM), neboli počet stran za minutu, je způsob měření, který určuje, jak rychle tiskárna tiskne, a udává počet stránek, které tiskárna vytiskne za jednu minutu.

PS

Viz PostScript.

PSTN

Public-Switched Telephone Network (PSTN) je veřejná sít' světových telefonních sítí, která je v průmyslových a komerčních zařízeních obvykle vedena přes ústřednu.

SMB

Server Message Block (SMB) je sít'ový protokol používaný převážně ke sdílení souborů, tiskáren, sériových portů a k různé komunikaci mezi uzly v síti. Poskytuje také ověřený mechanismus meziprocesní komunikace.

SMTP

Simple Mail Transfer Protocol (SMTP), neboli jednoduchý výměnný protokol pro přenos pošty, je standard pro přenos elektronické pošty prostřednictvím sítě Internet. SMTP je relativně jednoduchý protokol na textové bázi, kde se po zadání jednoho nebo více přijemců zprávy a přenese text zprávy. Jedná se o protokol klient-server, kde klient přenáší zprávu elektronické pošty na server.

TCP/IP

Transmission Control Protocol (TCP) a Internet Protocol (IP); sada komunikačních protokolů, které implementují zásobník protokolů, které využívá Internet a většina komerčních sítí.

TCR

Transmission Confirmation Report (TCR) udává detaily o každém přenosu, jako např. stav úlohy, výsledek přenosu a počet odeslaných stran. Tento protokol lye nastavit tak, aby se tiskl s každou úlohou nebo pouze v případě chyby přenosu.

TIFF

Tagged Image File Format (TIFF) je bitmapový obrazový formát s proměnlivým rozlišením. TIFF popisuje data obrázku, které jsou typicky vytvářeny ve skeneru. Obrázky TIFF využívají tzv. tagy, což jsou klícová slova, která definuji charakteristiky obrázku obsažené v souboru. Tento flexibilní formát, který není závisely na platformě, lze použit u obrázku, které byly vytvořeny různými aplikacemi pro zpracování snímků.

TWAIN

Průmyslový standard pro skenery a software. Při používání skeneru s podporou TWAIN a programu s podporou TWAIN lze spustit skenování z tohoto programu.; rozhraní API pro zachycení obrázku pro operační systémy Microsoft Windows a Apple Macintosh.

URL

Uniform Resource Locator (URL) je globální adresa dokumentů a zdrojů na Internetu. První část adresy označuje používaný protokol, druhá část specifikuje adresu IP nebo název domény, ve které se nachází zdroj.

USB

Universal Serial Bus (USB) je standard, který byl vyvinut společností USB Implementers Forum, Inc. pro připojovaní počítačů a periférií. Na rozdíl od paralelního portu je rozhraní USB určeno pro připojení portu USB jednoho počítače k více perifériím současně.

WIA

Windows Imaging Architecture (WIA) je zobrazovací architektura, která byla původně zavedena do Windows Me a Windows XP. Z těchto operačních systémů pak lze spustit skenování za pomoci skeneru s podporou WIA.

Rejstřík

A

ADF 11

adresář

èísla rychlé volby 42, 43

adresář, použití 33

automatický podavaè, vložení 22

D

DRPD (Distinctive Ring Pattern Detection) 39

datum a èas, nastavení 19

F

faxování

faxy vícenásobné odeslání 37

nastavení faxu 41

odesílání faxù 37, 38

prioritní fax 38, 40, 38

výchozí nastavení, zmína 42

faxové èíslo, nastavení 36

faxy Multiple Send 37

H

hlasitost reproduktoru 20

hlasitost, nastavení

reproduktor 20

vyzvániní 20

|

identifikace zařízení, nastavení 36

J

jazyk displeje, zmina 19

K

kopírování

2 stránky na list, 4 stránky na list 29

klonování 30, 29

plakát 29

tmavé 28

vymazání pozadí 30, 29

èasová prodleva, nastavení 30

L

LED

Status 13

N

nastavení

nadmořská výška 19

0

obrazové pozadí, nastavení 30

odesílání faxu

automaticky 37

odložený fax 38

opitovné vytáèení

automaticky 37

ruènì 37

originály

vložení 22

zaseknutí, odstranìní 57

ovládací panel 12

P

Průkaz totožnosti kopie 12

pam 45

pami", vymazání 49

papír

odstraniní zaseknutého papíru 58

zmìna formátu 26

prioritní fax 38

problém s kvalitou tisku, řešení 65

problém, řešení

faxování 69

kopírování 68, 65

podávání papíru 63, 69

skenování 68

Windows 69

problémy se systémem Windows 69

protokoly, tisk 48

prùkaz, zvláštní kopie 29

přesmirování faxù 40

příjem faxu

v režimu Bezpec. prijem 40, 39

R

režim Fax, režim príjmu 39

režim hodin 19

režim Tel, režim příjmu 39

režim úspory energie 21

režim Zázn./fax, režim příjmu 39

režimy příjmu 38

S

sí

nastavení 19

sít'

nastavení 17

skenování

do e-mailu 32

USB flash pamì^45

výchozí nastavení, zmína 33

skleniná deska skeneru

vložení originálù 22

èištíní 51

spotřební materiál

kontrola životnosti 56

předpokládaná životnost tonerové

kazety 52

T

tisk

protokoly 48

USB pamì*46

tón tlaèítek 20

typ papíru

nastavení 27

U

USB flash pamì

skenování 45

správa 47

USB flash pamit'

tisk 46

zálohování da 46

ú

údržba

tonerová kazeta 52

údržba souèástí 56

V

vložení originálù

automatický podavaè 22

skleniná deska skeneru 22

vymazání pozadí, zvláštní kopie 30

vyzvániní 20

výchozí režim, zmína 20

výmina souèástí

tonerová kazeta 52

výstražný zvuk 20

Z

zabezpeèený režim příjmu 40

zaseknutí

rady jak zabránit zaseknutí papíru 57

zaseknutí papíru, odstranìní

zásobník 1 58

zaseknutí, odstranìní

dokument 57

záhlaví faxu, nastavení 36

zásobník

nastavení šířky a délky 26

znaky, vkládání 20

zvláštní funkce kopírování 29

zvuk reproduktoru 20

zvuky, nastavení 20

ž

èištìní

skenovací jednotka 51

vnitřní souèásti 49

èísla rychlé volby, nastavení 42

èísla skupinové volby, nastavení 43

Informace v tomto dokumentu se mohou bez oznámení změnit.

© 2008 Dell Inc. Všechna práva vyhrazena.

Reprodukte těchto materiálů jakýmkoli způsobem bez písemného povolení společnosti Dell Inc. je přísně zakázána. Ochranné známky použité v tomto textu: Dell, logo DELL a Dell Toner Management System jsou ochranné známky společnosti Dell Inc.; Microsoft, Windows a Windows Vista jsou ochranné známky nebo registrované ochranné známky společnosti Microsoft Corporation v USA a jiných zemích; UFST a MicroType jsou registrované ochranné známky společnosti Monotype Imaging Inc.; TrueType, Laser-Writer a Macintosh jsou ochranné známky společnosti Apple Computer, Inc.

Další ochranné známky a obchodní názvy mohou být použity v tomto dokumentu za účelem odkazu buď na subjekty nárokující si známky nebo názvy, nebo na jejich výrobky. Společnost Dell Inc. se vzdává jakéhokoli vlastnického zájmu o všechny ochranné známky a obchodní názvy, které nejsou její.

Sekce softwaru

SEKCE SOFTWARU

OBSAH

Kapitola 1: INSTALACE SOFTWARU TISKÁRNY V SYSTÉMU WINDOWS

Instalace softwaru tiskárny 4

Instalace softwaru pro lokální tisk 4

Instalace softwaru pro sit'ový tisk 7

Opakovaná instalace softwaru tiskárny 9

Odebrání softwaru tiskárny 10

Kapitola 2: ZÁKLADNÍ TISK

Tisk dokumentu 11

Tisk do souboru (PRN) 12

Nastavení tiskárny 12

Karta Layout 13

Karta Paper 13

Karta Graphic 14

Karta Other Options 15

Karta O programu 15

Použití nastavení Oblíbené 15

Použití nápovědy 15

Kapitola 3: ROZŠIŘENÉ MOŽNOSTI TISKU

Tisk více stránek na jeden list papíru 16

Tisk plakátů 17

Tisk brožur 17

Tisk na obě strany papíru 18

Tisk zmenšeného nebo zvětšeného dokumentu 18

Přizpůsobení dokumentu vybranému formátu papíru 18

Použití vodotisků 19

Použití existujícího vodotisku 19

Vytvoření vodotisku 19

Úpravy vodotisku 19

Odstranění vodotisku 19

Použití šablon 20

Co je to šablona? 20

Vytvoření nové šablony 20

Použití šablony 20

Odstranění šablony 20

Kapitola 4: MÍSTNÍ SDÍLENÍ TISKÁRNY

Nastavení hostitelského počítače 21

Nastavení klientského počítače 21

Kapitola 5: SKENOVÁNÍ

Služba SmarThru Office 22

Spuštění aplikace SmarThru Office 22

Quick Start Guide 22

Skenování v softwaru s rozhraním TWAIN 23

Skenování pomocí ovladače WIA 24

Systém Windows XP 24

Systém Windows Vista 24

Kapitola 6: POUŽÍVÁNÍ DALŠÍHO SOFTWARU

Printer Status Monitor 25

Odinstalování softwaru 27

Instalace tiskárny 28

Počítač Macintosh připojený v síti 28

Připojení prostřednictvím portu USB 28

Tisk 29

Tisk dokumentu 29

Změna nastavení tiskárny 29

Tisk více stránek na jeden list papíru 30

Skenování 31

Skenování prostřednictvím portu USB 31

1 Instalace softwaru tiskárny v systému Windows

Tato kapitola obsahuje následující části:

• Instalace softwaru tiskárny
  • Opakovaná instalace softwaru tiskárny
• Odebrání softwaru tiskárny

POZNÁMKA: Následující postup je založen na systému Microsoft® Windows® XP; jiné operační systémy viz uživatelská příručka nebo nápověda on-line pro příslušný systém Windows.

Instalace softwaru tiskárny

Můžete nainstalovat software tiskárny pro lokální nebo sítový tisk. Chcete-li nainstalovat software tiskárny do počítače, zvolte příslušný postup instalace v závislosti na použité tiskárně.

Ovladač tiskárny je software, který počitači umožňuje komunikovat s tiskárnou. Postup instalace ovladačů se může lišit podle použitého operačního systému.

Před spuštěním instalace ukončete všechny aplikace spuštěné v p o čítači.

Instalace softwaru pro lokální tisk

Lokální tiskárna je tiskárna, která je přímo připojena k počítači pomocí kabelu tiskárny dodaného spolu s tiskárnnou, například pomocí kabelu USB nebo paralelního kabelu. Pokud je tiskárna připojena k síti, přeskočte tento krok a přejděte na Instalace softwaru pro sítvý tisk na straně Instalace softwaru pro sítvý tisk na straní 7.

Software tiskárny lze instalovat typickou nebo uživatelskou metodou.

POZNÁMKA: Spustí-li se během instalace „New Hardware Wizard“ (Průvodce přidáním nového hardwaru), zavřete ho klepnutím na ikonu ✘ v pravém horním rohu okna, nebo klepněte na tlačítko Storno.

Typická instalace

Tato volba je doporučena pro většinu uživatelů. Budou nainstalovány všechny komponenty potřebné k činnosti tiskárny.

1 Zkontrolujte, zda je tiskárna připojena k počítači a je zapnutá.
2 Vložte dodaný disk Drivers and Utilities CD do optické jednotky počítače.
Disk CD-ROM by se měl automaticky spustit a mělo by se zobrazit okno instalace.

Nezobrazí-li se okno instalace automaticky, klepněte na tlačítko Start a vyberte možnost Spustit. Do zobrazeného okna zadejte text X:\Setup.exe, písmeno „X“ nahradte názvem jednotky CD-ROM a potom klepněte na tlačítko OK.

Používáte-li systém Windows Vista®, klepněte na tlačitko Start → Všechny programy → Příslušenství → Spustit a zadejte X:\Setup.exe

Zobrazí-li se ve Windows Vista® okno Přehrát automaticky, klepněte na Spustit Setup.exe v poli Nainstalovat nebo spustit program a poté klepněte na Pokračovat v okně řízení uživatelských úetů.

3 Klepněte na tlačítko Next.

• V případě potřeby vyberte z rozevíracího seznamu jazyk.
- View User's Guide : Umožní vám zobrazit uživatelskou příručku. Pokud není v počítači nainstalována aplikace Adobe ^ Acrobat ^ , klepněte na tuto možnost a aplikace Adobe ^ Acrobat ^ se automaticky nainstaluje.

4 Vyberte možnost Typical installation for a local printer. Klepněte na tlačítko Next.

POZNÁMKA: Není-li tiskárna připojena k počítači, zobrazí se následující okno.

• Připojte tiskárnu a potom klepněte na tlačítko Next.
• Chcete-li tiskárnu připojit později, klepněte na tlačítko Next a na následující obrazovce na tlačítko No. Spustí se instalace. Po ukončení instalace se nevytiskne zkušební stránka.
• Okno instalace se může lišit od okna zobrazeného v této uživatelské příručce v závislostí na používaném rozhraní a t y p u z a řízení.

5 Po dokončení instalace se zobrazí okno s výzvou k vytistění zkušební stránky. Chcete-li zkušební stránku vytisknout, zaškrtněte příslušné poličko a klepněte na tlačitko Next.

V opačném případě pouze klepněte na tlačítko Next a p řejděte na krok 7.

6 Pokud se zkušební stránka vytiskne správně, klepněte na tlačitko Yes Pokud ne, vytiskněte ji znovu klepnutím na tlačitko No.

7 Klepněte na tlačítko Finish.

POZNÁMKA: Nepracuje-li tiskárna po dokončení instalace správně, znovu nainstalujte ovladač tiskárny. Viz Opakovaná instalace softwaru tiskárny na strani 9.

Uživatelská instalace

Můžete zvolit jednotlivé komponenty pro instalaci.

1 Zkontrolujte, zda je tiskárna připojena k počítači a je zapnutá.
2 Vložte dodaný disk Drivers and Utilities CD do optické jednotky počítače. Disk CD-ROM by se měl automaticky spustit a mělo by se zobrazit okno instalace.
Nezobrazí-li se okno instalace automaticky, klepněte na tlačítko Start a vyberte možnost Spustit. Do zobrazeného okna zadejte text X::Setup.exe, písmeno „X“ nahradte názvem jednotky CD-ROM a potom klepněte na tlačítko OK.
Používáte-li systém Windows Vista, klepněte na tlačitko Start → Všechny programy → Příslušenství → Spustit a zadejte X:\Setup.exe
Zobrazi-li se ve Windows Vista okno Přehrát automaticky, klepněte na Spustit Setup.exe v poli Nainstalovat nebo spustit program a poté klepněte na Pokraèovat v okně řízení uživatelských úetů.

3 Klepněte na tlačitko Next.

• V případě potřeby vyberte z rozevíracího seznamu jazyk.
- View User's Guide : Umožní vám zobrazit uživatelskou příručku. Pokud není v počítači nainstalována aplikace Adobe ^ Acrobat ^ , klepněte na tuto možnost a aplikace Adobe ^ Acrobat ^ se automaticky nainstaluje.

4 Vyberte možnost Custom Installation. Klepněte na tlačítko Next.

5 Vyberte svou tiskárnu a klepněte na tlačitko Next.

POZNÁMKA: Není-li tiskárna připojena k počítači, zobrazí se následující okno.

• Připojte tiskárnu a potom klepněte na tlačítko Next.

• Chcete-li tiskárnu připojit později, klepněte na tlačitko Next a na následující obrazovce na tlačitko No. Spustí se instalace. Po skončení instalace se nevytiskne zkušební stránka.

• Okno instalace se může lišit od okna zobrazeného v této uživatelské příručce v závislosti na použivaném rozhrani a t y p u z a řízení.
  6 Vyberte komponenty, které chcete nainstalovat, a klepněte na tlačítko Next.

POZNÁMKA: Instalační složku můžete změnit klepnutím na příkaz [Browse].

7 Po dokončení instalace se zobrazí okno s výzvou k vytistění zkušební stránky. Chcete-li zkušební stránku vytisknout, zaškrtněte příslušné políčko a klepněte na tlačitko Next.
V opačném případě pouze klepněte na tlačitko Next a p řejděte na krok 9.
8 Pokud se zkušební stránka vytiskne správně, klepněte na tlačitko Yes.
Pokud ne, vytiskněte ji znovu klepnutím na tlačitko No.
9 Klepněte na tlačítko Finish.

Instalace softwaru pro sít'ový tisk

Pokud bude tiskárna připojena k síti, je nutné nejdříve pro tiskárnu nakonfigurovat nastavení protokolu TCP/IP. Jsou-li přiřazena a ověřena nastavení protokolu TCP/IP, můžete spustit instalaci softwaru ve všech počítačích v síti.

Software tiskárny Ize instalovat typickou nebo uživatelskou metodou.

Typická instalace

Tato volba je doporučena pro většinu uživatelů. Budou nainstalovány všechny komponenty potřebné k činnosti tiskárny.

1 Zkontrolujte, zda je tiskárna připojena k síti a zapnutá. Podrobnosti o připojení k síti naleznete v uživatelské příručce dodané s tiskárnou.
2 Vložte dodaný disk Drivers and Utilities CD do optické jednotky počítače.

Disk CD-ROM by se měl automaticky spustit a mělo by se zobrazit okno instalace.

Nezobrazí-li se okno instalace automaticky, klepněte na tlačítko Start a vyberte možnost Spustit. Do zobrazeného okna zadejte text X:\Setup.exe, písmeno „X“ nahradťe názvem jednotky CD-ROM a potom klepněte na tlačítko OK.

Používáte-li systém Windows Vista, klepněte na tlačítko Start → Všechny programy → Príslušenství → Spustit a zadejte X:\Setup.exe

Zobrazí-li se ve Windows Vista okno Přehrát automaticky, klepněte na Spustit Setup.exe v poli Nainstalovat nebo spustit program a poté klepněte na Pokračovat v okně řízení uživatelských úětů.

3 Klepněte na tlačítko Next.

• V případě potřeby vyberte z rozevíracího seznamu jazyk.
- View User's Guide : Umožní vám zobrazit uživatelskou příručku. Pokud není v počítači nainstalována aplikace Adobe® Acrobat®, klepněte na tuto možnost a aplikace Adobe® Acrobat® se automaticky nainstaluje.

4 Vyberte možnost Typická Instalace pro sit'ovou tiskárnu. Klepněte na tlačitko Next.

5 Zobrazí se seznam tiskáren dostupných v síti. Ze seznamu vyberte tiskárnu, kterou chcete nainstalovat, a klepněte na tlačitko Next.

• Pokud není tiskárna v seznamu zobrazena, aktualizujte seznam klepnutím na tlačitko Update, nebo přidejte tiskárnu do sítě přepínačem Add TCP/IP Port. Chcete-li přidat tiskárnu do sítě, zadejte název portu a adresu IP tiskárny.
  Pro ověření adresy IP vaší tiskárny nebo adresy MAC vytiskněte stránku Konfigurace sítě.
• Pokud chcete vyhledat sdílenou síťovou tiskárnu (cestu UNC), vyberte přepínač Sdílená tiskárna (UNC) a zadejte název sdílené položky ručně, nebo vyhledejte sdílenou tiskárnu klepnutím na tlačítko Browse.

POZNÁMKA: Jestliže nemůžete zařízení v sítí najít, vypněte nejprve firewall a poté klepněte na Aktualizovat. V operačním systému Windows klepněte na tlačitko Start → Ovládací panely a spust'te bránu firewall systému Windows a deaktivujte tuto volbu. V případě jiných operačních systémů postupujte podle pokynů v příslušné příručce online.

6 Po dokončení instalace se zobrazí okno s výzvou k vytištění zkušební stránky. Pokud chcete, zaškrtněte příslušná políčka a klepněte na tlačitko Finish.

POZNÁMKA: Nepracuje-li tiskárna po dokončení instalace správně, znovu nainstalujte ovladač tiskárny. Viz Opakovaná instalace softwaru tiskárny na straní 9.

Uživatelská instalace

Můžete zvolit jednotlivé komponenty pro instalaci a nastavit konkrétní adresu IP.

1 Zkontrolujte, zda je tiskárna připojena k síti a zapnutá. Podrobnosti o připojení k síti naleznete v uživatelské přiručce dodané s tiskárnou.
2 Vložte dodaný disk Drivers and Utilities CD do optické jednotky počítače.

Disk CD-ROM by se měl automaticky spustit a mělo by se zobrazit okno instalace.

Nezobrazí-li se okno instalace automaticky, klepněte na tlačitko Start a vyberte možnost Spustit. Do zobrazeného okna zadejte text X:\Setup.exe, písmeno „X“ nahradřte názvem jednotky CD-ROM a potom klepněte na tlačitko OK.

Používáte-li systém Windows Vista, klepněte na tlačítko Start → Všechny programy → Příslušenství → Spustit a zadejte X:\Setup.exe

Zobrazi-li se ve Windows Vista okno Přehrát automaticky, klepněte na Spustit Setup.exe v poli Nainstalovat nebo spustit program a poté klepněte na Pokračovat v okně řízení uživatelských úetů.

3 Klepněte na tlačítko Next.

• V případě potřeby vyberte z rozevíracího seznamu jazyk.
- View User's Guide : Umožní vám zobrazit uživatelskou příručku. Pokud není v počítači nainstalována aplikace Adobe ^ Acrobat ^ , klepněte na tuto možnost a aplikace Adobe ^ Acrobat ^ se automaticky nainstaluje.

4 Vyberte možnost Custom Installation. Klepněte na tlačitko Next.

5 Zobrazí se seznam tiskáren dostupných v sítí. Ze seznamu vyberte tiskárnu, kterou chcete nainstalovat, a klepněte na tlačitko Next.

- Pokud není tiskárna v seznamu zobrazena, aktualizujte seznam klepnutím na tlačítko Update, nebo přidejte tiskárnu do sítě přepínačem Add TCP/IP Port. Chcete-li přidat tiskárnu do sítě, zadejte název portu a adresu IP tiskárny.

Pro ověření adresy IP vaší tiskárny nebo adresy MAC vytiskněte stránku Konfigurace sítě.

- Pokud chcete vyhledat sdílenou síťovou tiskárnu (cestu UNC), vyberte přepínač Shared Printer [UNC] a zadejte název sdílené položky ručně, nebo vyhledejte sdílenou tiskárnu klepnutím na tlačitko Browse.

POZNÁMKA: Jestliže nemůžete zařízení v sítí najít, vypněte nejprve firewall a poté klepněte na Aktualizovat. V operačním systému Windows klepněte na tlačitko Start → Ovládací panely a spust'te bránu firewall systému Windows a deaktivujte tuto volbu. V případě jiných operačních systémů postupujte podle pokynů v příslušné příručce online.

TIP: Chcete-li nastavit určitou adresu IP pro konkrétní síťovou tiskárnu, klepněte na tlačítko Set IP Address. Zobrazi se okno Nastavení IP adresy. Postupujte takto:

a. Ze seznamu vyberte tiskárnu, pro kterou chcete nastavit konkrétní adresu IP _1 .
b. Ručně nastavte adresu IP, masku podsítě a bránu tiskárny a klepnutím na tlačítko Configure nastavte konkrétní adresu IP pro síťovou tiskárnu.
c. Klepněte na tlačítko Next.

6 Vyberte komponenty, které chcete instalovat. Po výběru komponent se zobrazí následující okno. Můžete také změnit název tiskárny, nastavit tiskárunu pro sdílení v síti, nastavit tiskárunu jako výchozí a změnit název portu každé tiskárny. Klepněte na tlačítko Next.

7 Po dokončení instalace se zobrazí okno s výzvou k vytištění zkušební stránky. Pokud chcete, zaškrtněte příslušná políčka a klepněte na tlačítko Finish.

POZNÁMKA: Nepracuje-li tiskárna po dokončení instalace správně, znovu nainstalujte ovladač tiskárny. Víz Opakovaná instalace softwaru tiskárny na stranì 9.

Opakovaná instalace softwaru tiskárny

Nepodaří-li se software tiskárny nainstalovat, můžete instalaci zopakovat.

1 Spustte systém Windows.
2 V nabídce Start přejděte na příkaz Programy nebo Všechny programy → Dell → Dell Printers → název ovladače tiskárny → Maintenance.
3 Vyberte možnost Repair a klepněte na tlačítko Next.
4 Zobrazí se seznam tiskáren dostupných v síti. Ze seznamu vyberte tiskárnu, kterou chcete nainstalovat, a klepněte na tlačitko Next.

• Pokud není tiskárna v seznamu zobrazena, aktualizujte seznam klepnutím na tlačitko Update, nebo přidejte tiskárnu do sítě přepínačem Add TCP/IP Port. Chcete-li přidat tiskárnu do sítě, zadejte název portu a adresu IP tiskárny.
• Pokud chcete vyhledat sdílenou síťovou tiskárnu (cestu UNC), vyberte přepínač Sdílená tiskárna (UNC) a zadejte název sdílené položky ručně, nebo vyhledejte sdílenou tiskárnu klepnutím na tlačítko Browse.

Zobrazí se seznam komponent, ze kterého můžete vybrat jednotlivé položky a znovu je nainstalovat.

POZNÁMKA: Není-li tiskárna připojena k počítači, zobrazí se následující okno.

• Připojte tiskárnu a potom klepněte na tlačítko Next.
• Chcete-li tiskárnu připojit později, klepněte na tlačítko Next a na následující obrazovce na tlačítko No. Spustí se instalace. Po skončení instalace se nevytiskne zkušební stránka.
• Okno opakované instalace se může lišit od okna zobrazeného v této uživatelské příručce v závislosti na použivaném rozhrani a t y p u z a řízení.

5 Vyberte komponenty, které chcete znovu nainstalovat, a klepněte na tlačitko Next.
Pokud jste nainstalovali software tiskárny pro lokální tisk a vyberete název ovladače tiskárny, zobrazí se okno s výzvou k vytistění zkušební stránky. Postupujte takto:
a. Chcete-li vytisknout zkušební stránku, zaškrtněte příslušné políčko a klepněte na tlačítko Next.
b. Pokud se zkušební stránka vytiskne správně, klepněte na tlačítko Yes. Pokud ne, vytiskněte ji znovu klepnutím na tlačítko No.
6 Po dokončení instalace klepněte na tlačítko Finish.

Odebrání softwaru tiskárny

1 Spust'te systém Windows.
2 V nabídce Start přejděte na příkaz Programy nebo Všechny programy → Dell → Dell Printers → název ovladače tiskárny → Maintenance.
3 Vyberte možnost Remove a klepněte na tlačitko Next. Zobrazí se seznam komponent, ze kterého můžete jednotlivé položky vybrat a potom je odebrat.
4 Vyberte komponenty, které chcete odebrat, a klepněte na tlačitko Next.
5 Zobrazí-li počítač výzvu k potvrzení výběru, klepněte na tlačitko Yes. Vybraný ovladač a všechny jeho součásti budou odebrány z počítače.
6 Po odebrání softwaru klepněte na tlačitko Finish.

2 Základní tisk

V této kapitole jsou popsány možnosti tisku a běžné tiskové úlohy v systému Windows.

Tato kapitola obsahuje následující části:

• Tisk dokumentu
• Tisk do souboru (PRN)
• Nastavení tiskárny

• Karta Layout
• Karta Paper
• Karta Graphic
• Karta Other Options
• Karta O programu
• Použití nastavení Oblíbené
• Použití nápovědy

Tisk dokumentu

POZNÁMKA:

• Okno Properties ovladače tiskárny se může od okna zobrazeného v této uživatelské příručce lišit v závislosti na typu používané tiskárny. Prvky okna s vlastnostmi tiskárny budou ale podobné.
• Zkontrolujte, se kterými operačními systémy je tiskárna kompatibilní. Informace najdete v části Kompatibilní operační systémy v kapitole Technické specifikace tiskárny v uživatelské přiručce tiskárny.
• Přesný název tiskárny lze ověřit pomocí dodaného disku Drivers and Utilities CD.
• Po vybrání možnosti ve vlastnostech tiskárny se může zobrazit vykřičník ▲ nebo symbol ✉. Vykřičník znamená, že určitou možnost můžete vybrat, ale nedoporučuje se to. Symbol ✉ znamená, že možnost nelze vybrat kvůli nastavení nebo prostředí počítače.

Následující postup obecně popisuje kroky při tisku z různých aplikací v systému Windows. Přesné kroky tisku dokumentu se mohou lišit v závislosti na použité aplikaci. Přesný popis postupu tisku najdete v uživatelské příručce používané aplikace.

1 Otevřete dokument, který chcete vytisknout.
2 Vyberte příkaz Tisk v nabídce Soubor. Zobrazí se okno Tisk. V závislosti na aplikaci se může jeho vzhled mírně lišit. Okno Tisk slouží k výběru základních možností nastavení tisku. K těmto nastavením patří počet kopíí a rozsah tisku.

3 Vyberte příslušný ovladač tiskárny v rozevíracím seznamu Name.
4 Chcete-li využít možnosti, kterými je ovladač tiskárny vybaven, klepněte na tlačítko Properties nebo Predvolby v okně Tisk. Další informace viz Nastavení tiskárny na stranì 12. Pokud okno Tisk obsahuje tlačítko Setup, Printer nebo Options, klepněte na ně. Na další obrazovce potom klepněte na tlačítko Properties.
5 Zavřete okno vlastností tiskárny klepnutím na tlačitko OK.
6 V okně Tisk spustte tiskovou úlohu klepnutím na tlačitko OK nebo Tisk.

Tisk do souboru (PRN)

Někdy můžete potřebovat uložit tisková data jako soubor za různými účely. Vytvoření souboru:

1 Zaškrtněte políčko Tisk do souboru v o k n ēisk.

2 Klepněte na tlačítko Tisk.
3 Zadejte název složky a název souboru a klepněte na tlačitko OK.

Nastavení tiskárny

V okně vlastností tiskárny můžete měnit všechna nastavení, která se používají při tisku. V zobrazených vlastnostech tiskárny můžete nastavení tiskové úlohy prohlížet a měnit.

Okno vlastností tiskárny se může lišit v závislosti na používaném operačním systému. V této uživatelské příručce je zobrazeno okno Vlastnosti systému Windows XP.

Okno Properties ovladače tiskárny se může od okna zobrazeného v této uživatelské příručce lišit v závislosti na typu používané tiskárny.

POZNÁMKA:

• Ve většině aplikací v systému Windows mají nastavení provedená v aplikaci přednost před nastaveními, která zadáte v ovladači tiskárny. Nejprve změňte všechna nastavení tisku, která jsou k dispozici v softvarové aplikaci, a potom změňte zbývající nastavení pomocí ovladače tiskárny.
• Změněné nastavení bude aktivní pouze během používání aktuální aplikace. Chcete-li, aby změny byly trvalé, zadejte je ve složce Tiskárny.
• Následující postup je určen pro systém Windows XP. Při použití jiných verzí operačního systému Windows postupujte podle uživatelské příručky příslušného systému Windows nebo nápovědy online.
• V systému Windows klepněte na tlačítko Start.
• Vyberte příkaz Tiskárny a faxy.
• Vyberte ikonu ovladače tiskárny.
• Klepněte pravým tlačítkem myši na ikonu ovladače tiskárny a vyberte příkaz Předvolby tisku.
• Na jednotlivých kartách změňte nastavení a klepněte na tlačítko OK.

Karta Layout

Karta Layout umožňuje upravit vzhled dokumentu na vytisknuté stránce. Karta Layout Options obsahuje možnosti Multiple Pages per Side a Poster Printing. Další informace o přístupu k vlastnostem tiskárny viz Tisk dokumentu na straní 11.

Možnost Paper Orientationdovoluje vybrat směr, ve kterém budou informace na stránce vytisknuty.

• S nastavením možnosti Portrait se tiskne na šířku papíru, ve stylu dopisu.
• S nastavením možnosti Landscape se tiskne na výšku papíru, ve stylu dopisu.
• Možnost Rotate 180 Degrees umoužnje otočit stránku o 180.

Na výšku

Na šířku

Layout Options

Možnost Layout Options dovoluje vybrat rozšířené možnosti tisku. Můžete vybrat možnosti Multiple Pages per Side a Poster Printing

• Další informace viz Tisk více stránek na jeden list papíru na stranì 16.
  • Další informace viz Tisk plakátů na strani 17.
• Další informace viz Tisk brožur na stranì 17.

Double-sided Printing umožňuje tisk na obě strany papíru. Pokud se tato volba nezobrazí, pak vaše tiskárna tuto funkci nepodporuje.

- Další informace viz Tisk na obě strany papíru na stranì 18.

Karta Paper

Až otevřete okno vlastností tiskárny, můžete pomocí níže uvedených možností nastavit základní specifikace pro manipulaci s papirem. Další informace o přístupu k vlastnostem tiskárny viz Tisk dokumentu na stranì 11.

Vlastnosti papíru lze nastavit na kartě Paper.

Možnost Copies dovoluje zadat počet kopii, které chcete vytisknout. Můžete zadat tisk 1 až 999 kopii.

Size

Možnost Size dovoluje nastavit formát papíru vloženého do zásobníku. Není-li požadovaný formát v seznamu Size uveden, klepněte na tlačitko Custom. V zobrazeném okně Custom Paper Setting nastavte formát papíru a klepněte na tlačitko OK. Nastavení se zobrazi v seznamu Formát, ze kterého můžete položku vybrat.

Source

Zkontrolujte, zda je v rozevíracím seznamu Source vybrán správný zásobník papíru.

Při tisku na speciální materiály jako obálky a fólie použijte Ruèní podavae.

Type

Nastavte Type tak, aby odpovídal papíru založenému v zásobníku, z něhož budete tisknout. Tím získáte výtisk nejlepší kvality. Pokud tak neučiníte, nemusíte dosáhnout požadované kvality tisku.

Thick: šířka papíru o hodnotě 90 - 105 g/m².

Slaby: šířka papíru o hodnotě 60 - 70 g/m²

Cotton: Bavlněný papír gramáže 75\~90 g/m², např. Gilbert 25% a Gilbert 100%.

Plain Paper: Normální nenatíraný papír. Tento typ vyberte, tiskne-li Vaše tiskárna monochromaticky a na bavlněný papír gramáže 60 g/m².

Recycled Paper: Recyklovaný papír gramáže 75\~90 g/m².

Archiv: Potřebujete-li tisknout velmi dlouhé materiály, jako jsou například archivy, vyberte tuto volbu.

Scaling Printing

Možnost Scaling Printing dovoluje automaticky nebo ručně zmenšit nebo zvětšit tiskovou úlohu vzhledem ke stránce. Můžete vybrat možnosti None, Reduce/Enlarge a Fit to Page.

• Další informace viz Tisk zmenšeného nebo zvětšeného dokumentu na stranì 18.
• Další informace viz Přizpůsobení dokumentu vybranému formátu papíru na strani 18.

Karta Graphic

Pomocí následujících možností můžete upravit kvalitu tisku podle potřeby. Další informace o přístupu k vlastnostem tiskárny viz Tisk dokumentu na straní 11.

Klepnutím na kartu Graphic Ize zobrazit následující možnosti

Možnosti Rozlišení, které lze vybrat, závisejí na modelu tiskárny.Funkci podporují pouze některé tiskárny.

Možnosti Rozlišení, které lze vybrat, závisejí na modelu tiskárny. Čím vyšší hodnotu zvolíte, tím budou tištěné znaky a grafika ostřejší. Vyšší nastavení také může prodloužit dobu potřebnou k tisku dokumentu.

Color Mode

Můžete vybrat možnosti barev. Nastavení na hodnotu Color obvykle zajistí nejlepší kvalitu tisku barevných dokumentů. Pokud chcete tisknout barevný dokument v odstínech šedé, vyberte možnost Grayscale. Chcete-li nastavit možnosti barev ručně, vyberte možnost Manual a klepněte na tlačítko Color Adjust nebo Color Matching.

• Nastavení kopíí: Aby bylo možné tuto volbu použít, je třeba nejdříve nastavit celkový počet výtisků na kartě Paper. Tisknete-li několik kopíí dokumentu a chcete-li, aby se některé z těchto kopíí tiskly černobile a jiné naopak barevně, pak zaškrtněte tuto volbu a zvolte počet černobílých kopíí.
• Color Adjust: Vzhled obrázků lze upravit změnou nastavení možnosti Levels.

- Color Matching: Barvy výstupu tiskárny lze nastavit podle barev na obrazovce pomocí možnosti Settings.

Advanced Options

Chcete-li nastavit další možnosti, klepněte na tlačitko Advanced Options.

• Print All Text To Black: Je-li zaškrtnuta možnost Print All Text To Black, veškerý text se vytiskne černě bez ohledu na to, jakou barvou je zobrazený na obrazovce.
• Print All Text To Darken Je-li zaškrtnuta možnost Print All Text To Darken, veškerý text dokumentu se vytiskne tmavší než v obvyklém dokumentu. Funkci podporují pouze některé tiskárny.
• Vylepšení stupòu šedé: stiskněte kartu Chytré barvy. Umožňuje uživatelům zachovat detaily fotografií přírody a vylepšit kontrast a čitelnost odstínů šedé při tisku dokumentů v odstínech šedé.
• Jemný okraj: stiskněte kartu Chytré barvy. Umožňuje uživatelům zdůraznit hrany textů a jemných liníí ke zlepšení čitelnosti a zarovnat registraci jednotlivých barevných kanálů v režimu barevného tisku.

Karta Other Options

Pro dokument můžete vybrat možnosti výstupu. Další informace o přístupu k vlastnostem tiskárny viz Tisk dokumentu na stranì 11.

Karta Other Options umožňuje nastavit následující možnosti:

Můžete vytvořit obrázek s textem, který se na každé stránce dokumentu vytiskne jako pozadí. Další informace viz Použití vodotisků na stranì 19.

Overlay

Šablony často zastupuji funkci predtištěných formulářů a hlavičkových papíru. Další informace viz Použití šablon na stranì 20.

Output Options

- Print Subset: Můžete nastavit pořadí, v jakém se stránky dokumentu vytisknou. Vyberte pořadí při tisku z rozevíracího seznamu.

• Normální(1, 2, 3): Tiskárna vytiskne všechny stránky od první do poslední.
• Reverse All Pages (3,2,1): Tiskárna vytiskne všechny stránky od poslední k první.
• Print Odd Pages: Tiskárna vytiskne pouze liché stránky dokumentu.
• Print Even Pages: Tiskárna vytiskne pouze sudé stránky dokumentu.

Karta O programu

Na kartě About je zobrazena zpráva o autorských právech a o čísle verze ovladače. Máte-li internetový prohlížeč, můžete klepnout na ikonu webové stránky a připojit se k Internetu. Další informace o přístupu k vlastnostem tiskárny viz Tisk dokumentu na strani 11.

Použití nastavení Oblíbené

Možnost Favorites, která je zobrazena na každé kartě s vlastnostmi, umožňuje uložit aktuální nastavení vlastností pro pozdější použití.

Chcete-li uložit položku do seznamu Favorites, postupujte takto:

1 Změňte nastavení na každé kartě podle potřeby.
2 Zadejte název položky do pole Favorites.

3 Klepněte na tlačitko Save.

S uložením seznamu Favorites se uloží všechna aktuální nastavení ovladače.

Až budete chtít použít některé z uložených nastavení, vyberte ho v rozevíracím seznamu Favorites. Nastavení tisku se změní podle vybraného oblíbeného nastavení.

Chcete-li položku oblíbeného nastavení odstranit. vyberte ji v seznamu a klepněte na tlačitko Delete.

Výběrem položky Printer Default ze seznamu můžete obnovit výchozí nastavení ovladače tiskárny.

Použití nápovědy

Zařízení obsahuje obrazovku s nápovědou, kterou lze aktivovat pomocí tlačítka Help v okně vlastností tiskárny. Obrazovky s nápovědou poskytují podrobné informace o funkcích tiskárny, které lze nastavit v ovladači tiskárny.

Nápovědu lze také zobrazit klepnutím na tlačítko ? v pravém horním rohu a klepnutím na libovolné nastavení.

3 Rozšířené možnosti tisku

V této kapitole jsou popsány další možnosti tisku a složitější tiskové úlohy.

POZNÁMKA:

• Okno Properties ovladače tiskárny se může od okna zobrazeného v této uživatelské příručce lišit v závislosti na typu používané tiskárny. Prvky okna s vlastnostmi tiskárny budou ale podobné.
• Přesný název tiskárny lze ověřit pomocí dodaného disku Drivers and Utilities CD.

Tato kapitola obsahuje následující části:

• Tisk více stránek na jeden list papíru
  • Tisk plakátů
  • Tisk brožur
• Tisk na obě strany papíru
• Tisk zmenšeného nebo zvětšeného dokumentu
• Přizpůsobení dokumentu vybranému formátu papíru
• Použití vodotisků
• Použití šablon

Tisk více stránek na jeden list papíru

Můžete vybrat počet stránek, které chcete vytisknout na jeden arch papíru. Při tisku více stránek na jeden list papíru se stránky zmenší a budou umístěny na papír v pořadí, které zadáte. Na jeden list můžete vytisknout až 16 stránek.

1 Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na stranì 11.
2 Na kartě Layout vyberte možnost Multiple Pages per Side v rozevíracím seznamu Layout Type.
3 Vyberte počet stránek, které chcete na 1 list vytisknout (1, 2, 4, 6, 9 nebo 16), v rozevíracím seznamu Pages per Side
4 V případě potřeby vyberte v rozevíracím seznamu Page Order pořadí tisku stránek. Chcete-li kolem každé stránky dokumentu vytisknout ohraničení zaškrtněte políčko Print Page Border.
5 Klepněte na kartu Paper a vyberte zdroj, formát a typ papíru.
6 Vytiskněte dokument klepnutím na tlačítko OK. 7

Tisk plakátů

Funkce umožnuje vytisknout jednostránkový dokument na 4, 9 nebo 16 archů papíru a jejich vzájemným složením pak vytvořit jeden dokument velikost plakátu.

1 Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na strani 11.
2 Klepněte na kartu Layout a vyberte možnost Poster Printing v rozevíracím seznamu Layout Type
3 Nastavte možnosti plakátu:

V rozvržení stránky si můžete vybrat mezi možnostmi Poster<2x2>, Poster<3x3>, Poster<4x4> nebo Vlastní. Vyberete-li možnost Poster<2x2>, výstup se automaticky roztáhne na 4 fyzické strany. Jestliže je volba nastavena na Vlastní, můžete originální předlohu zvítšit od 150% do 400%.

V závislosti na úrovni zvitšení se rozvržení stránky automaticky upraví na Poster<2x2>, Poster<3x3>, Poster<4x4>.

Zadejte překrytí (v milimetrech nebo palcích), které zjednoduší sestavení výsledného plakátu.

0,15 palce

0,15 palce

4 Klepněte na kartu Paper a vyberte zdroj, formát a typ papíru.
5 Vytiskněte dokument klepnutím na tlačítko OK. Plakát dokončete slepením vytištěných listů.

Tisk brožur

Tato funkce tiskárny umožňuje tisknout dokumenty po obou stranách papíru a uspořádá stránky tak, aby přeložením vytištěného papíru vznikla brožura.

1 Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete vlastnosti tiskárny. Viz Tisk dokumentu na stranì 11.
2 Na kartě Layout zvolte možnost Booklet Printing z rozevíracího seznamu Typ.

POZNÁMKA: Volba Booklet Printing není dostupná u všech formátů papíru. Pro zjištění dostupných formátů papíru pro tuto funkci vyberte formát papíru v možnosti Formát na kartě Paper a poté zkontrolujte, zda je volba Booklet Printing v rozvíracím seznamu Typ na kartě Layout aktivní.

3 Klepněte na kartu Paper a vyberte zdroj, velikost a typ papíru.

4 Vytiskněte dokument klepnutím na tlačítko OK

5 Po tisku stránky složte a sešijte.

Tisk na obě strany papíru

Můžete tisknout na obě strany listu papíru. Před tiskem rozhodněte, jak má být dokument orientován.

K dispozici jsou následující možnosti:

- None

• Long Edge, což je obvyklé rozvržení používané při vazbě knih.
• Short Edge – tento typ se často používá pro kalendáře.

▲ Dlouhý okraj

▲ Krátký okraj

POZNÁMKA: Netiskněte na obě strany štítků, transparentních fólií, obálek nebo silného papíru. Může dojit k zaseknutí papíru a poškození tiskárny.

1 Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete vlastnosti tiskárny. Tisk dokumentu na stranì 11.
2 Na kartě Layout vyberte orientaci papíru.
3 V sekci Double-sided Printing vyberte požadovanou možnost oboustranné vazby.
4 Klepněte na kartu Paper a vyberte zdroj, velikost a typ papíru.
5 Vytiskněte dokument klepnutím na tlačitko OK.

POZNÁMKA: Pokud tiskárna neobsahuje duplexní jednotku, měli byste dokončit tiskovou úlohu ručně. Tiskárna vytiskne nejdříve každou druhou stránku dokumentu. Po vytištění první stránky úlohy se zobrazí okno Printing Tip (Tiskový tip). Dokončete tiskovou úlohu podle pokynů na obrazovce.

Tisk zmenšeného nebo zvětšeného dokumentu

Velikost obsahu stránky můžete změnit tak, aby se dokument na stránce vytiskl menší nebo větší.

1 Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na stranì 11.
2 Na kartě Paper vyberte možnost Reduce/Enlarge v rozevíracím seznamu Printing Type.
3 Do pole Percentage zadejte měřítko.
Hodnotu můžete změnit také pomocí tlačítek ▼ a ▲.
4 Ve skupině Paper Options zadejte zdroj, formát a typ papíru.
5 Vytiskněte dokument klepnutím na tlačítko OK.

Přizpůsobení dokumentu vybranému formátu papíru

Tato funkce umožňuje přizpůsobit velikost libovolné tiskové úlohy formátu používaného papíru bez ohledu na velikost původního digitálního dokumentu. To může být užitečné v případě, že chcete zkontrolovat jemné detaily v dokumentu malého formátu.

1 Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na stranì 11.
2 Na kartě Paper vyberte možnost Fit to Page v rozevíracím seznamu Printing Type.
3 V rozevíracím seznamu Cílová strana vyberte požadovaný formát.
4 Ve skupině Paper Options zadejte zdroj, formát a typ papíru.
5 Vytiskněte dokument klepnutím na tlačítko OK

Použití vodotisků

Možnost Watermark umožňuje vytisknout text přes stávající dokument. Můžete chtít například přes první stránku nebo přes všechny stránky dokumentu úhlopříčně vytisknout velkými šedými písmeny text KONCEPT nebo TAJNÉ.

Tiskárna je dodávána s několika předdefinovanými vodotisky, které lze změnit. Také můžete do seznamu přidat vlastní vodotisky.

Použití existujícího vodotisku

1 Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na straní 11.
2 Klepněte na kartu Other Options a v rozevíracím seznamu Watermark vyberte požadovaný vodotisk. Vybraný vodotisk se zobrazi v náhledu dokumentu.
3 Vytiskněte dokument klepnutím na tlačitko OK.

POZNÁMKA: V náhledu se zobrazí stránka tak, jak bude vypadat, až bude vytistěna.

Vytvoření vodotisku

1 Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na stranì 11.
2 Klepněte na kartu Other Options a potom na tlačítko Edit ve skupině Watermark. Zobrazí se okno Edit Watermark.
3 Do pole Watermark Message zadejte text vodotisku. Text může mít až 40 znaků. Text se zobrazí v okně náhledu. Zaškrtnete-li poličko First Page Only, vodotisk se vytiskne pouze na první stránku dokumentu.
4 Zadejte možnosti vodotisku. Ve skupině Font Attributes můžete zadat název písma, jeho styl, velikost a úroveň odstínů šedé. Ve skupině Message Angle můžete zadat úhel otočení vodotisku.
5 Přidejte vodotisk do seznamu vodotisků klepnutím na tlačitko Add.
6 Po dokončení úprav spustte tisk klepnutím na tlačitko OK.

Chcete-li přestat tisknout vodotisk, vyberte možnost (No Watermark) v rozevíracím seznamu Watermark.

Úpravy vodotisku

1 Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na stranì 11.
2 Klepněte na kartu Other Options a potom na tlačitko Edit ve skupině Watermark. Zobrazí se okno Edit Watermark
3 V rozevíracím seznamu Current Watermarks vyberte vodotisk, který chcete upravit, a změňte jeho text a nastavení.
4 Uložte provedené změny klepnutím na tlačítko Update.
5 Klepejte opakovaně na tlačitko OK, dokud se okno Tisk nezavře.

Odstranění vodotisku

1 Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na stranì 11.
2 Na kartě Other Options klepněte ve skupině Vodotisk na tlačítko Edit. Zobrazí se okno Edit Watermark.
3 V seznamu Current Watermarks vyberte vodotisk, který chcete odstranit, a klepněte na tlačítko Delete.
4 Klepejte opakovaně na tlačítko OK, dokud se okno Tisk nezavře.

Použití šablon

Co je to šablona?

Šablona je text nebo obrázek uložený na pevném disku počítače ve zvláštním formátu souboru, který lze vytisknout na libovolný dokument. Šablony často zastupují funkci předtištěných formulářů a hlavičkových papíru. Namísto předtištěného hlavičkového papíru můžete vytvořit šablonu obsahující stejné informace jako hlavičkový papír. Chcete-li potom vytisknout dopis na hlavičkový papír společnosti, není nutné do zařízení vkládat předtištěný hlavičkový papír. Stačí dát pouze tiskárně pokyn, aby na dokument vytiskla šablonu hlavičkového papíru.

Vytvoření nové šablony

Chcete-li používat šablonu, je třeba nejprve vytvořit novou šablonu, která může obsahovat logo nebo obrázek.

1 Vytvořte nebo otevřete dokument obsahující text nebo obrázek, který chcete v nové šabloně použít. Umístěte jednotlivé položky přesně tak, jak si je přejete v šabloně vytisknout.
2 Dokument lze uložit jako šablonu v okně vlastností tiskárny. Viz Tisk dokumentu na strani 11.
3 Klepněte na kartu Other Options a potom klepněte na tlačitko Edit ve skupině Overlay.
4 V okně Edit Overlay klepněte na tlačitko Create Overlay.
5 V okně Create Overlay zadejte do pole File name název dlouhý maximálně osm znaků. V případě potřeby vyberte cestu k souboru. (Výchozí cesta je C:\Formover).
6 Klepněte na tlačitko Save. V poli Overlay List se zobrazí nový název.
7 Dokončete tvorbu šablony klepnutím na tlačítko OK nebo Yes. Soubor se nevytiskne. Uloží se na pevný disk počítače.

POZNÁMKA: Formát (velikost stránky) dokumentu šablony musí být stejný jako formát dokumentu, který chcete se šablonou vytisknout. Nevytvářejte šablonu s vodotiskem.

Použití šablony

Po vytvoření je šablona připravena k tisku společně s dokumentem. Chcete-li vytisknout šablonu s dokumentem, postupujte takto:

1 Vytvořte nebo otevřete dokument, který chcete vytisknout.
2 Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na strani 11.
3 Klepněte na kartu Other Options.
4 V rozevíracím seznamu Overlay vyberte požadovanou šablonu.
5 Nezobrazí-li se šablona, kterou chcete použít, v seznamu Overlay, klepněte postupně na tlačitka Edit a Load Overlay a vyberte soubor se šablonou.
Pokud jste požadovaný soubor s šablonou uložili do externího souboru, můžete ho také načíst po otevření okna Load Overlay. Až soubor vyberete, klepněte na tlačitko Open. Soubor se zobrazí v seznamu Overlay List a lze ho použít k tisku. Vyberte šablonu v poli Overlay List.
6 V případě potřeby zaškrtněte políčko Confirm Page Overlay When Printing. Zaškrtnete-li toto políčko, zobrazí se při každém odesílání dokumentu k tisku okno s žádostí o potvrzení, zda se má šablona tisknout společně s dokumentem.
Je-li políčko ponecháno volné a vyberete-li šablonu, vytiskne se šablona s dokumentem automaticky.
7 Klepejte opakovaně na tlačitka OK nebo Yes, dokud se nespustí tisk.
Šablona se stáhne společně s tiskovou úlohou a vytiskne se s dokumentem.

POZNÁMKA: Rozlišení dokumentu šablony musí být stejné jako rozlišení dokumentu, který chcete se šablonou vytisknout.

Odstranění šablony

Nepoužívané šablony můžete odstranit.

1 V okně vlastností tiskárny klepněte na kartu Other Options.
2 Klepněte na tlačitko Edit ve skupině Overlay.
3 V seznamu Overlay List vyberte šablonu, kterou chcete odstranit.
4 Klepněte na tlačítko Delete Overlay.
5 Po zobrazení okna s výzvou k potvrzení klepněte na tlačitko Yes.
6 Klepejte opakovaně na tlačítko OK, dokud se okno Tisk nezavře.

4 Místní sdílení tiskárny

Tiskárnu můžete připojit přímo k vybranému počítači, který se v síti nazývá hostitelský počítač.

Následující postup je určen pro systém Microsoft® Windows® XP. Při použití jiných verzí operačního systému Windows postupujte podle uživatelské příručky příslušného systému Windows nebo nápovědy online.

POZNÁMKA:

• Zkontrolujte, se kterými operačními systémy je tiskárna kompatibilní. Informace najdete v části Kompatibilní operační systémy v kapitole Technické specifikace tiskárny v uživatelské příručce tiskárny.
• Přesný název tiskárny lze ověřit pomocí dodaného disku Drivers and Utilities CD.

Nastavení hostitelského počítače

1 Spust'te systém Windows.
2 Z nabídky Start vyberte příkaz Tiskárny a faxy.
3 Poklepejte na ikonu ovladače tiskárny.
4 V nabídce Printer vyberte možnost Sdílení.
5 Z nabídky Start vyberte příkaz Tiskárny a faxy.
6 Zaškrtněte políčko Sdílet tuto tiskárnu.

Nastavení klientského počítače

1 Klepněte pravým tlačítkem myši na tlačítko Start systému Windows a klepněte na příkaz Prozkoumat.
2 Klepněte pravým tlačítkem myši na položku Místa v síti a klepněte na příkaz Hledat poèitače.
3 Zadejte adresu IP hostitelského počítače do pole Název počítače a klepněte na tlačitko Hledat. (Pokud vyžaduje hostitelský počítač Uživatelské jméno a Heslo, zadejte ID uživatele a heslo pro účet hostitelského počítače.)
4 Poklepejte na složku Tiskárny a faxy.
5 Pravým tlačítkem myši klepněte na ikonu ovladače tiskárny a vyberte možnost Připojit.
6 Pokud se zobrazí potvrzující instalační zpráva, klepněte na tlačítko Ano.

5 Skenování

Zařízení umožňuje skenovat obrázky a text a převést je tak na digitální soubory v počítači. Soubory pak můžete odeslat faxem nebo elektronickou poštou, zobrazit je na webu nebo je použít k vytváření projektů, které pak lze tisknout pomocí softwaru SmarThru nebo ovladače WIA.

Tato kapitola obsahuje následující části:

• Služba SmarThru Office
- Skenování v softwaru s rozhraním TWAIN
- Skenování pomocí ovladače WIA

POZNÁMKA:

• Zkontrolujte, se kterými operačními systémy je tiskárna kompatibilní. Informace najdete v části Kompatibilní operační systémy v kapitole Technické specifikace tiskárny v uživatelské příručce tiskárny.
• Název této tiskárny můžete oveřit na dodaném disku Drivers and Utilities CD.
• Maximální dosažitelné rozlišení závisí na různých faktorech včetně rychlosti počítače, volného místa na pevném disku, velikosti pamětí, velikosti skenovaného obrazu a nastavení bitové hloubky. V závislostí na používaném systému a skenovaném originálu možná nebudete moci skenovat v určítém rozlišení, zejména s použitím vylepšeného rozlišení dpl.

Služba SmarThru Office

Dodaný disk Drivers and Utilities CD obsahuje aplikaci SmarThru Office. Aplikace SmarThru Office nabízí užitečné funkce, které můžete využít se zařízením.

Spuštění aplikace SmarThru Office

Při spouštění aplikace SmarThru Office postupujte takto:

1 Zkontrolujte, zda jsou zařizení a počítač zapnuté a rádně propojené.
2 Po instalaci programu SmarThru Office se na ploše počitače zobrazí ikona SmarThru Office.
3 Poklepejte na ikonu SmarThru Office.

4 Spustí se aplikace SmarThru Office. Chcete-li získat další informace, klepněte na Help > SmarThru Office Help.

Quick Start Guide

Tato nabídka zobrazuje přímo tlačítka pro některé funkce. Přímá tlačítka obsahují: Categories, Binder, Life Cycle, Scan and OCR, Fix and Enhance a Samsung Website. Tuto nabídku můžete deaktivovat zaškrtnutím volby „Do not show this diaglog again“.

Spuštění aplikace SmarThru Office

Skenování

1 Klepněte na ikonu skenování.

POZNÁMKA:

- V operačním systému Microsoft® Windows® XP můžete použit ikonu pro spuštění aplikace SmarThru Office, nacházející se vpravo na panelu nástrojů, kterou snadno otevřete okno Scan Setting.

- V jiných operačních systémech než je systém Microsoft® Windows® XP klepněte na ikonu 📁 na hlavním panelu nástrojů Windows, čímž aktivujete spouštění aplikace SmarThru Office.

2 Otevře se okno Scan Setting.

1	Select Scanner	Umožňuje vám zvolit si mezi místním a síťovým skenerem.
2	Select Profile	Umožňuje uložit často používané nastavení pro budoucí použití. Uložte provedené nastavení klepnutím na tlačítko New Profile.
3	Scan Settings	Umožňuje upravit nastavení funkcí pro Scan Size a Paper Source.
4 Scan To		Umožňuje upravit nastavení funkcí pro File Name a umístění pro odeslání skenovaných dat.

POZNÁMKA: Klepnutím na tlačítko Advanced můžete nastavit více možností skenování.

3 Zvolte nastavení skenování a klepněte na Scan. Chcete-li získat další informace, klepněte na Help > SmarThru Office Help.

Send to

E-mail

Při práci s aplikací SmarThru Office můžete posílat emaily.

POZNÁMKA: Při posílání e-mailů pomocí aplikace SmarThru Office potřebujete e-mailového klienta, jako je např. program Outlook Express. Postup pro odesílání e-mailů se může lišit v závislosti na používaném e-mailovém klientu.

1 Vyberte File > Send to > Send By E-mail.
2 Otevře se e-mailový klient.
3 Napište potřebné informace a e-mail odešlete.

Faxování

Při práci s aplikací SmarThru Office můžete posílat e-maily.

1 Vyberte File > Send to > Send By Fax.
2 Otevře se okno Send Fax.
3 Zadejte potřebné údaje a klepněte na Send Fax.

POZNÁMKA: Chcete-li získat další informace o aplikaci SmarThru Office, klepněte na Help > SmarThru Office Help. Objeví se okno nápovědy SmarThru Office Help. Na obrazovce vidíte nápovědu poskytovanou k programu SmarThru. Chcete-li aplikaci SmarThru Office odinstalovat, postupujte takto: Než začnete s odinstalováním softwaru, ukončete všechny aplikace spuštěné v počítači.

a V nabídce Start vyberte Programy nebo Všechny programy.
b Zvolte SmarThru Office a potom Uninstall SmarThru Office.
c Jakmile vás počitač požádá o potvrzení, přečtěte si text a potom klepněte na OK.
d Klepněte na Finish.

Skenování v softwaru s rozhraním TWAIN

Chcete-li dokumenty skenovat pomocí jiného softwaru, budete potřebovat software kompatibilní s rozhraním TWAIN, jako například Adobe® Photoshop®. Při prvním skenování vyberte zařízení v použité aplikaci jako zdroj rozhraní TWAIN.

Základní postup skenování se skládá z několika kroku:

1 Zkontrolujte zařízení a počítač, zda jsou zapnuté a správně propojené.
2 Položte jeden dokument na skenovaci sklo lícem dolů. NEBO vložte dokumenty do automatického podavače dokumentů ADF (příp. DADF) lícem nahoru.
3 Spust'te aplikaci, například Photoshop.
4 Otevřete okno rozhrani TWAIN a nastavte volby skenování.
5 Naskenujte obrázek a uložte jej.

POZNÁMKA: Při načitání obrázku postupujte podle pokynů k aplikaci. Přečtěte si uživatelskou přiručku příslušné aplikace.

Skenování pomocí ovladače WIA

Zařízení podporuje také skenování obrázku pomocí ovladače Windows Image Acquisition (WIA). WIA je jednou ze standardních součástí systému Microsoft® Windows® XP, která spolupracuje s digitálními fotoaparáty a skenery. Na rozdíl od ovladače TWAIN Ize obrázky pomocí ovladače WIA skenovat a dále upravovat bez použití dalšího softwaru.

POZNÁMKA: Ovladač WIA je k dispozici pouze v systému Windows XP/Vista s portem USB.

Systém Windows XP

1 Položte jeden dokument na skenovací sklo lícem dolů. NEBO vložte dokumenty do automatického podavače dokumentů ADF (příp. DADF) lícem nahoru.
2 V nabídce Start na hlavním panelu Windows přejděte na příkaz Nastavení, klepněte na příkaz Ovládací panely a poklepejte na ikonu Skenery a fotoaparáty.
3 Poklepejte na ikonu ovladače tiskárny. Zobrazí se průvodce skenováním a prací s fotoaparátem.
4 Vyberte možnosti nastavení skenování a klepněte na tlačítko Preview. V zobrazeném náhledu uvidíte, jak nastavené možnosti ovlivní obrázek.
5 Klepněte na tlačitko Next.
6 Zadejte název obrázku, formát souboru, do něhož se obrázek uloží, a umístění ukládaného souboru.
7 Upravte obrázek zkopírovaný do počítače podle pokynů na obrazovce.

POZNÁMKA: Úlohu skenování můžete zrušit stisknutím tlačítka Stop v okně skeneru a v průvodci prací s fotoaparátem.

Systém Windows Vista

1 Položte jeden dokument na skenovací sklo licem dolů. NEBO vložte dokumenty do automatického podavače dokumentů ADF (přip. DADF) licem nahoru.
2 Klepněte na Start →Ovládací panely →Hardware a zvuk →Skenery a fotoaparáty.
3 Klepněte na možnost Skenovat dokument nebo obrázek. Nástroj Fax a skener se automaticky spustí.

POZNÁMKA:

• Chcete-li zobrazit skenery, klepněte na možnost Zobrazit skenery a fotoaparáty.
• Není-li zobrazena položka Skenovat dokument nebo obrázek, spustte program Malování a vyberte příkaz Skener nebo fotoaparát... v nabídce Soubor.

4 Klepněte na možnost Nové skenování. Otevře se ovladač skenování.
5 Vyberte předvolby skenování a klepněte na tlačitko Náhled. V zobrazeném náhledu uvidíte, jak nastavené možnosti ovlivní obrázek.
6 Klepněte na tlačítko Skenovat.

POZNÁMKA: Úlohu skenování můžete zrušit klepnutím na tlačitko Storno v Průvodci skenery a fotoaparáty.

6 Používání dalšího softwaru

Obsah kapitoly:

• Printer Status Monitor
• Printer Settings Utility
  • Aplikace Dell Toner Re-order
  • Nástroj Firmware Update Utility

Okno monitoru stavu tiskárny se otevře, když pošlete úlohu na tiskárnu. Objeví se pouze na obrazovce počítače. Otevřené okno monitoru stavu tiskárny se mění podle hladiny zbývajícího toneru.

Používáte-li systém Windows, vyberte z nabídky Start možnost Programy nebo Všechny programy → Dell → Dell Printers → Dell 1235cn Color Laser MFP → Printer Status Monitor.

Program Printer Status Monitor zobrazuje aktuální stav tiskárny, hladinu toneru zbývajícího v kazetách s tonerem a různé jiné informace. Také můžete změnit nastavení.

• Printing Status: Printer Status Monitor zobrazuje aktuální stav tiskárny.
• Toner Level: uživatel může zobrazit hladinu toneru, který zbývá v kazetách s tonerem.
• Order Supplies: klepnutím si můžete objednat kazety s tonerem přes Internet.
• Návod k použití: umožňuje zobrazit uživatelskou příručku zařízení Dell 1235cn Color Laser MFP.

Při instalaci softwaru Dell se automaticky nainstaluje nástroj Printer Settings Utility.

Spuštění nástroje Printer Settings Utility.

1 Klepněte na možnost Start → Programy nebo Všechny programy → Dell → Dell Printers → Dell 1235cn Color Laser MFP → Printer Settings Utility. Otevře se okno Printer Settings Utility.

2 Okno nástroje Printer Settings Utility nabízí několik funkcí. Další informace získáte klepnutím na tlačítko ? Chcete-li použít výchozí nastavení, klepněte na tlačítko Printer Default a potom na tlačítko Apply. Nástroj ukončíte klepnutím na tlačítko Exit ve spodní části okna.

Aplikace Dell Toner Re-order

Objednávání náhradních kazet s tonerem nebo spotřebního materiálu u společnosti Dell:

1 Poklepejte na ikonu Dell Toner Reorder Program na ploše.

nebo

Klepněte na možnost Start → Programy nebo Všechny programy → Dell → Dell Printers → Dell 1235cn Color Laser MFP → Dell 1235cn MFP Toner Reorder.

2 Otevře se okno Dell 1235cn MFP Toner Reorder.

Pomocí nástroje Firmware Update Utility můžete aktualizovat firmware tiskárny.

3 Klepněte na možnost Start → Programy nebo Všechny programy → Dell → Dell Printers → Dell 1235cn Color Laser MFP → Firmware Update Utility. Otevře se okno Firmware Update Utility.

Dokončete aktualizaci firmwaru podle pokynů na obrazovce.

7

Použití tiskárny s počítačem Macintosh

Tiskárna podporuje systémy Macintosh s vestavěným rozhraním USB nebo síbvou kartou 10/100 Base-TX. Při tisku z počítače Macintosh můžete používat ovladač CUPS, pokud nainstalujete soubor PPD.

POZNÁMKA: Některé tiskárny nepodporují sítové rozhraní. Zkontrolujte, zda vaše tiskárna podporuje sítové rozhraní. Nahlédněte do technických specifikací tiskárny v Uživatelské příručce tiskárny.

Tato kapitola obsahuje následující části:

• Instalace softwaru
• Odinstalování softwaru
- Instalace tiskárny
• T i s k
- Skenování

Instalace softwaru

Disk Drivers and Utilities CD dodaný s tiskárnou obsahuje soubor PPD, který umožňuje používat ovladač CUPS nebo ovladač Apple LaserWriter (dostupný pouze pro tiskárnu, která podporuje ovladač PostScript) k tisku z počítače Macintosh.

Poskytuje také ovladač Twain, který umožnuje skenování pomocí počítačů Macintosh.

1 Zkontrolujte, zda je tiskárna připojená k počítači. Zapněte počítač a tiskárnu.
2 Vložte dodaný disk Drivers and Utilities CD do optické jednotky počítače.
3 Na ploše počítače Macintosh poklepejte na ikonu CD-ROM.
4 Poklepejte na složku MAC_Installer.
5 Poklepejte na ikonu Installer OS X.
6 Zadejte heslo a klepněte na tlačítko OK
7 Otevře se okno programu Dell Installer.
8 Vyberte možnost Easy Install (Snadná instalace) a klepněte na tlačítko Install (Instalovat). Pro většinu uživatelů je doporučená metoda Easy Install (Snadná instalace). Budou nainstalovány všechny komponenty potřebné k činnosti tiskárny. Vyberete-li metodu Custom Install, můžete zvolit jednotlivé součásti k instalaci.
9 Zobrazí se upozornění, že budou ukončeny všechny aplikace spuštěné v počítači. Klepněte na Continue (Pokračovat).

10 Po dokončení instalace klepněte na tlačitko Quit (Konec).

POZNÁMKA:

• Pokud jste nainstalovali ovladač skeneru, klepněte na tlačítko Restart.
• Po dokončení instalace, viz Instalace tiskárny na stranì 28

Odinstalování softwaru

Odinstalace je vyžadována v případě, že provádíte upgrade softwaru nebo pokud dojde k selhání instalace.

1 Vložte dodaný disk Drivers and Utilities CD do optické jednotky počítače.
2 Na ploše počítače Macintosh poklepejte na ikonu CD-ROM.
3 Poklepejte na složku MAC_Installer (Instalátor).
4 Poklepejte na ikonu Installer OS X.
5 Zadejte heslo a klepněte na tlačítko OK.
6 Otevře se okno programu Dell Installer.
7 Vyberte možnost Uninstall (Kompletní odinstalování) a klepněte na tlačitko Uninstall (Odinstalovat).
8 Zobrazí se upozornění, že budou ukončeny všechny aplikace spuštěné v počítači. Klepněte na Continue (Pokračovat).
9 Po dokončení odinstalování klepněte na tlačítko Quit (Konec).

Instalace tiskárny

Postup instalace tiskárny závisí na tom, jakým kabelem bude tiskárna spojena s počítačem: zda sítvým kabelem nebo kabelem USB.

Počítač Macintosh připojený v síti

POZNÁMKA: Některé tiskárny nepodporují sítbvé rozhraní. Před připojením tiskárny ověřte, že tiskárna podporuje sítbvé rozhraní. Nahlédněte do technických specifikací tiskárny v Uživatelské příručce tiskárny.

1 Při instalaci souboru PPD do počítače postupujte podle pokynů v části Instalace softwaru na stranì 27.
2 Otevřete složku Applications → Utilities a Print Setup Utility. • V OS MAC 10.5 otevřete System Preferences ve složce Applications a klepněte na Printer & Fax.
3 Klepněte na tlačítko Add na panelu Printer List. • V OS MAC 10.5 stisknite ikonu „+“. Zobrazí se okno displeje.
4 V OS MAC 10.3 vyberte kartu IP Printing. • V OS MAC 10.4 klepněte na IP Printer. • V OS MAC 10.5 klepněte na IP.
5 V Printer Type vyberte Socket/HP Jet Direct. PRI TISKU MNOHASTRÁNKOVÉHO DOKUMENTU LZE ÚLOHU URYCHLIT VÝBĚREM ZÁSUVKY PRO DANÝ TYP TISKÁRNY.
6 Do pole Printer Address (Adresa tiskárny) zadejte adresu IP tiskárny.
7 Vyplňte pole Queue Name (Název fronty). Pokud neznáte název tiskové fronty svého tiskového serveru, zkuste nejprve použít výchozí frontu.
8 Pokud automatický výběr nefunguje v operačním systému MAC OS 10.3 správně, vyberte možnost Dell v části Print Model a v části Model Name vyberte název vaší tiskárny.
•Pokud automatický výběr nefunguje v operačním systému MAC OS 10.4 správně, vyberte možnost Dell v části Print Using a v části Model vyberte název vaší tiskárny.
•V systému MAC OS 10.5, pokud nefunguje správní automatický výbír, vyberte možnost Select a driver to use... a název tiskárny v èásti Print Using.
Zařízení se zobrazí v seznamu tiskáren a nastaví se jako výchozí tiskárna.
9 Klepněte na tlačítko Add (Přidat).

Připojení prostřednictvím portu USB

1 Podle pokynú v části Instalace softwaru na stranì 27 nainstalujte do počítače soubory PPD a soubory filtrů.
2 Otevřete složku Applications → Utilities a Print Setup Utility. • V OS MAC 10.5 otevřete System Preferences ve složce Applications a klepněte na Printer & Fax.
3 Klepněte na tlačítko Add na panelu Printer List. • V OS MAC 10.5 stiskněte ikonu „+“. Zobrazí se okno displeje.
4 V OS MAC 10.3 vyberte kartu USB. • V OS MAC 10.4 klepněte na Default Browser a vyhledejte připojení USB. • V OS MAC 10.5 klepněte na Default a vyhledejte připojení USB.
5 Pokud automatický výběr nefunguje v operačním systému MAC OS 10.3 správně, vyberte možnost Dell v části Print Model a v části Model Name vyberte název vaší tiskárny.
- Pokud automatický výběr nefunguje v operačním systému MAC OS 10.4 správně, vyberte možnost Dell v části Print Using a v části Model vyberte název vaší tiskárny.
•V systému MAC OS 10.5, pokud nefunguje správnì automatický výbír, vyberte možnost Select a driver to use... a název tiskárny v èásti Print Using.
Vaše tiskárna se zobrazí v seznamu Printer List (Seznam tiskáren) a bude nastavena jako výchozí.
6 Klepněte na tlačítko Add (Přidat).

Tisk

POZNÁMKA:

• Okno vlastností tiskárny v systému Macintosh uvedené v této příručce se může lišit podle používané tiskárny. Prvky okna s vlastnostmi tiskárny budou ale podobné.
• Název tiskárny můžete ověřit na dodaném disku CD-ROM.

Tisk dokumentu

Tisknete-li z počitače Macintosh, měli byste zkontrolovat nastavení softwaru tiskárny v každé používané aplikaci. Postupujte takto.

1 Otevřete aplikaci v počítači Macintosh a vyberte soubor, který chcete vytisknout.
2 Otevřete nabídku File (Soubor) a klepněte na položku Page Setup (Vzhled stránky), v některých aplikacích na položku Document Setup (Nastavení dokumentu).
3 Nastavte formát papíru, orientaci, měřítko a další možnosti a klepněte na tlačítko OK.

s Mac OS 10.5

4 Otevřete nabídku File (Soubor) a klepněte na položku Print (Tisk).
5 Zadejte počet kopii a vyberte stránky, které chcete tisknout.
6 Po nastavení možností klepněte na tlačítko Print (Tisk).

Změna nastavení tiskárny

Při tisku můžete využívat pokročilé tiskové funkce.

V počítači Macintosh vyberte v aplikaci příkaz Print (Tisk) z nabídky File (Soubor). Název tiskárny v okně vlastností tiskárny se může lišit podle toho, jakou tiskárnu používáte. S výjimkou názvu tiskárny budou ale prvky okna vlastností tiskárny podobné.

POZNÁMKA: Volby nastavení se mohou lišit v závislosti na tiskárně a verzi Mac OS.

Layout

Karta Layout nabízí možnosti pro nastavení vzhledu dokumentu na vytisknuté stránce. Můžete tisknout několik stránek na jeden list papíru. Vyberte možnost Layout z rozvíracího seznamu Presets. Můžete nastavit následující možnosti.

• Pages per Sheet : Tato funkce určuje, kolik stránek se vytiskne na jednu stranu. Podrobnosti viz „Tisk více stránek na jeden list papíru“ v následujícím sloupci.
• Layout Direction : Můžete vybrat směr tiskuna stránce, jak je uvedeno na následujících příkladech.

Graphics

Karta Graphics skytá možnosti pro výběr Quality a Color Mode. Pro vyvolání funkcí grafiky vyberte Graphics z rozvíracího seznamu Presets.

• Qu a: Můžetý vybrat rozlišení tisku. Čím vyšší hodnotu zvolíte, tím budou vytistěné znaky a grafika ostřejší. Vyšší hodnota v nastavení také může prodloužit dobu potřebnou k tisku dokumentu.
• Color Mode : Můžete nastavit možnosti barev. Nastavení na hodnotu Color obvykle zajistí nejlepší kvalitu tisku barevných dokumentů. Pokud chcete tisknout barevný dokument v odstínech šedé, vyberte možnost Grayscale.

Paper

Nastavte možnost Paper Type tak, aby odpovídal papíru založenému v zásobníku, z něhož budete tisknout. Tím získáte výtisk nejlepší kvality. Vložíte-li jiný typ tiskového materiálu, vyberte odpovídající typ papíru.

Tisk více stránek na jeden list papíru

Můžete tisknout více než jednu stránku na jeden list papíru. Tímto způsobem lze úsporně tisknout koncepty.

1 Na počítači Macintosh vyberte v aplikaci přikaz Print (Tisk) z nabídky File (Soubor).
2 Vyberte možnost Layout (Rozvržení).

3 V rozevíracím seznamu Pages per Sheet (Stránek na list) vyberte, kolik stránek chcete tisknout na jeden list papíru.
4 V nastavení Layout Direction (Směr rozvržení) vyberte uspořádání stránek na listu. Chcete-li tisknout ohraničení každé stránky, vyberte příslušnou možnost v rozevíracím seznamu Border (Ohraničení).
5 Klepněte na tlačitko Print (Tisk). Tiskárna vytiskne na každý list vybraný počet stránek.

Skenování

Dokumenty můžete skenovat pomocí Image Capture. Operační systém Macintosh OS nabízí program Image Capture.

Skenování prostřednictvím portu USB

1 Zkontrolujte, zda jsou zařízení a počítač zapnuté a řádně propojené.
2 Položte jeden dokument na skenovací sklo lícem dolů. NEBO vložte dokumenty do automatického podavače dokumentů ADF (příp. DADF) lícem nahoru.
3 Spustte Applications a klepněte na Image Capture.

POZNÁMKA: Jestliže se objeví hlášení No Image Capture device connected, odpojte kabel USB a znovu jej připojte. Pokud problém přetrvává, podívejte se do nápovědy k funkci Image Capture.

4 Nastavte možnosti skenování na tomto programu.
5 Naskenujte obrázek a uložte jej.

Poznámka:

• Další informace o použití Image Capture viz nápověda k funkci Image Capture.
• Chcete-li skenovat prostřednictvím duplexního automatického podavače DADF, použijte software kompatibilní s rozhraním TWAIN.
• Můžete také skenovat pomocí programů vyhovujících systému TWAIN, např. Adobe® Photoshop®.
• Skenovací proces se liší podle programů vyhovujících systému TWAIN. Další informace naleznete v uživatelské příručce k programu.
• Pokud v programu Image Capture skenování nefunguje, aktualizujte systém Mac OS na nejnovější verzi. Program Image Capture pracuje správně v systému Mac OS 10.3.9 nebo vyšším a Mac OS 10.4.7.7 nebo vyšším.

SEKCE SOFTWARU

REJSTŘÍK

D

dokument, tisk

Macintosh 29

Windows 11

F

formát papíru, nastavení 13

|

instalace

ovladaè tiskárny

Macintosh 27

Windows 4

M

Macintosh

instalace tiskárny 28

ovladaè

instalace 27

tisk 29

monitor stavu, použití 25

N

nastavení

nápovìda, použití 15

0

oboustranný tisk 18

odinstalovat, software

Windows 10

orientace, tisk

Windows 13

P

plakát, tisk 17

R

rozlišení tiskárny, nastavení

Windows 14

rozšířené možnosti tisku, použití 16

S

skenování

ovladaè WIA 24

SmarThru 22

TWAIN 23

software

instalace

Macintosh 27

Windows 4

odinstalace

Windows 10

opakovaná instalace

Windows 9

systémové požadavky

Macintosh 27

software tiskárny

instalace

Macintosh 27

Windows 4

odinstalace

Windows 10

S

šablona

odstraniní 20

tisk 20

vytvoření 20

T

TWAIN, skenování 23

tisk

brožury 17

dokument 11

miřítko 18

oboustranni 18

plakát 19

přizpůsobení stránce 18

šablona 20

v systému Macintosh 29

v systému Windows 11

více stránek na list

Macintosh 30

Windows 16

vodotisk 19

tisk brožur 17

tisk více stránek na list

Macintosh 30

Windows 16

U

úspora toneru, nastavení 14

V

vlastnosti na karti Doplóky, nastavení 15

vlastnosti na karti Rozvržení, nastavení

Windows 13

vlastnosti tiskárny, nastavení

Macintosh 29

Windows 12

vodotisk

odstraniní 19

tisk 19

úprava 19

vytvoření 19

W

WIA, skenování 24

Z

zdroj papíru, nastavení

Windows 13

zrušení

skenování 24

REV 1.01
