Typ výrobku	Elektrická trouba
Výška	59,5 cm
Šířka	59,5 cm
Hloubka	54,8 cm
Objem	70 l
Celkový výkon	2800 W
Napětí	230 V ~ 50 Hz
Funkce	Horkovzduch, gril, rozmrazování, tradiční pečení, ohřívání
Teplotní rozsah	50–250 °C
Čištění	Katalytický systém (zadní stěny)
Bezpečnost	Zámek dveří, chladicí ventilátor, tepelný vypínač
Energetická třída	A
Displej	Ano, digitální
Dveře	Dvojité sklo, systém studených dveří
Vnitřní osvětlení	Žárovka 25 W
Příslušenství v sadě	Hluboký plech, rošt, tác
Hladina hluku	45 dB(A)
Čistá hmotnost	35 kg
Materiál skříně	Nerezová ocel / smaltovaná
Záruka	2 roky

Často kladené otázky - ZME8052EE Zelmer

Jak nastavit aktuální čas v troubě?

Stiskněte tlačítko Hodiny a nastavte hodiny a minuty pomocí knoflíku. Potvrďte tlačítkem OK.

Jak zapnout funkci horkovzduchu?

Vyberte režim Horkovzduch pomocí knoflíku funkcí. Nastavte požadovanou teplotu a počkejte, až se trouba zahřeje.

Co dělat, když se trouba nezahřívá?

Zkontrolujte, zda jsou dveře správně zavřené a zda je vybrán provozní režim. Pokud problém přetrvává, kontaktujte servis.

Jak vyčistit vnitřek trouby?

Použijte vlhký hadřík s jemným detergentem. Nepoužívejte ostré nástroje ani abrazivní prostředky. Stěny pokryté katalytickou emailem lze čistit při vysoké teplotě.

Jak vyměnit žárovku v troubě?

Odpojte troubu od napájení. Sejměte skleněný kryt, vyměňte žárovku za novou stejného výkonu (25 W, G9) a nasaďte kryt.

Je možné používat hliníkovou fólii v troubě?

Ano, ale neměla by se dotýkat topných prvků. Používejte ji pouze k zakrývání pokrmů podle návodu.

Jak nastavit funkci odloženého startu?

Vyberte režim pečení, nastavte teplotu a čas. Poté stiskněte tlačítko Odložení a nastavte čas ukončení.

Co znamená chybový kód E01?

Kód E01 znamená problém s teplotním čidlem. Vypněte troubu na několik minut a znovu ji spusťte. Pokud se chyba opakuje, kontaktujte servis.

Jak zamknout dveře trouby?

Funkce zámku dveří se spouští automaticky během programu pyrolytického čištění. V normálním režimu lze použít funkci Zámek v nabídce nastavení.

Kde najít návod k obsluze ve formátu PDF?

Návod lze stáhnout ze stránky notice-facile.com nebo oficiální stránky Zelmer. Do vyhledávače zadejte model ZME8052EE.

NÁVOD K OBSLUZE ZME8052EE Zelmer

Plekarnik elektryczny do zabudowy Typ ZME8051EE; ZME8062EE; ZME8071EE; ZME8082EE; ZME8052EE; ZME8051ED; ZME8061EE; ZME 8061ED; ZME8072EE; ZME8071ED; ZME8081EE; ZME8081ED 2–7

NÁVOD K POUŽITÍ

Včavná elektrická trouba Typ ZME8051EE; ZME8062EE; ZME8071EE; ZME8082EE; ZME8052EE; ZME8051ED; ZME8061EE; ZME 8061ED; ZME8072EE; ZME8071ED; ZME8081EE; ZME8081ED 8–12

NÁVOD NA OBSLUHU

Elektrická zabudovateľná rúra Typ ZME8051EE; ZME8062EE; ZME8071EE; ZME8082EE; ZME8052EE; ZME8051ED; ZME8061EE; ZME 8061ED; ZME8072EE; ZME8071ED; ZME8081EE; ZME8081ED 13–18

HASZNÁLATI UTASÍTÁS

Cespíthető elektromos sütő Típus ZME8051EE; ZME8062EE; ZME8071EE; ZME8082EE; ZME8052EE; ZME8051ED; ZME8061EE; ZME 8061ED; ZME8072EE; ZME8071ED; ZME8081EE; ZME8081ED 19–23

INSTRUCTIUNI DE UTILIZARE

Captor electric incorporabil Tip ZME8051EE; ZME8062EE; ZME8071EE; ZME8082EE; ZME8052EE; ZME8051ED; ZME8061EE; ZME 8061ED; ZME8072EE; ZME8071ED; ZME8081EE; ZME8081ED 24–29

Встраиваемый электрический духовой шкаф Модель: ZME8051EE; ZME8062EE; ZME8071EE; ZME8082EE; ZME8052EE; ZME8051ED; ZME8061EE; ZME 8061ED; ZME8072EE; ZME8071ED; ZME8081EE; ZME8081ED 30–35

ZME in electric oven Type ZME8051EE; ZME8062EE; ZME8071EE; ZME8082EE; ZME8052EE; ZME8051ED; ZME8061EE; ZME 8061ED; ZME8072EE; ZME8071ED; ZME8081EE; ZME8081ED 48–56

Spis treści

Typ: ZME8051EE, ZME8082EE, ZME8052EE, ZME8051ED, ZME8081EE, ZME8081ED

Typ: ZME8062EE, ZME8071EE, ZME8061EE, ZME8061ED, ZME8072EE, ZME8071ED

Bezpečnostni pokyny 8

Ovládací panel 8

Technické údaje 9

Instalace 9

Zapojení do elektrické sítě 10

Větrací otvory 10

Obsluha trouby 10

Nastavení hodin ....10

Nastavení funkci 10

Funkce dotazu 10

Funkce dětské pojistky 10

Start/Pauza/Anulování funkce 11

Funkce úspory energie 11

Specifikace 11

Čištění a údržba 11

Vnější povrch dvířek 11

Katalytické samočištění 11

Výměna žárovky v troubě 11

Příslušenství 11

Tabulky a pokyny 12

Ekologie – pečujme o životní prostředí 12

Bezpečnostní pokyny

Črečtěte si pozorně tento návod. Obsahuje důležité pokyny pro bezpečnou instalaci, obsluhu a údržbu trouby.

schovejte tento návod na bezpečném místě, abyste k němu měli v budoucnu snadný přístup.

Opotřebič zapojujte pouze do elektrické zásuvky (pouze střídavý proud) ochranným kolíkem s napětím, které je shodné s napětím uvedeným na štltku trouby.

desprávné zapojení napájecího kabelu může způsobit riziko úrazu elektrickým proudem.

do instalaci spotřebiče musí být vidlice snadno přístupná.

ěhem prvního použití trouby se může objevit dusivý kouř. Je tomu tak proto, že poprvé došlo k zahřáti pojiva izolačních panelů kolem trouby. Jde o naprosto normální jev. Pokud se objevi kouř, je třeba počkat, až se kouř odvětrá, a teprve pak vložit potravinu do trouby.

Ledovolte dětem, aby se přibližovaly k troubě, pokud je horká, zejména ne v době, kdy je zapnutý gril.

řed výměnou žárovky se ujistěte, že zařízení je vypnuté, aby nedošlo k úrazu elektrickým proudem.

VÝSTRAHA: Venkovní části trouby se mohou zahrívat. Nepouštějte děti blízko k troubě.

Lento spotřebič není určen k tomu, aby jej obsluhovaly osoby (včetně dětl) se sníženou pohybovou schopností, se sníženým smyslovým vnímáním nebo nedostatečnou duševní způsobilostí, dále osoby, které nemají zkušenosti s obsluhou takových spotřebičů. Tyto osoby jej mohou obsluhovať pouze pod dohledem nebo v souladu s návodem na obsluhu spotřebiče, který jim byl předán osobami zodpovědnými za jejich bezpečnost.

Pokud dojde k poškození napájecího kabelu, je nutno nechat jej vyměnit u výrobce nebo ve specializované opravně, případně jej může opravit kvalifikovaná osoba, jinak může dojít k ohrožení zdraví a života.

Opravy zařízení může provádět pouze vyškolený personál. Nesprávně provedená oprava může představovat pro uživatele vážné riziko. V případě závady se obraťte na specializovaný servis.

instalaci a opravy trouby musí provádět výhradně oprávněný technik v souladu s pokyny výrobce.

- potřebič je určen pouze pro domácí použití. Používejte jej pouze k připravě jídla, nikdy k jiným účelům.

- bejte na to, aby si se spotřebičem nehrály děti.

čištění skla dvířek nepoužívejte drsné čistící prostředky ani ostré kovové předměty, protože mohou poškrábat povrch a to může způsobit popraskání skla.

čištění nepoužívejte páru.

Troubu používejte pouze k účelu, pro který byla vyrobena; smí se používa k připravě jidla. Jakékoli jiné použití, např. k vytápění místností, je v rozporu s účelem použití a je proto nebezpečné. Výrobce nezodpovídá za škody způsobené nesprávným nebo nerozumným používáním trouby.

Dři vytahování vidlice ze zásuvky netahejte za napájecí kabel.

Nedotýkejte se trouby mokrýma nebo vlhkýma rukama nebo nohama.

Medoporučuje se použivat nástavce, lišty ani prodlužovací kabely.

leškeré instalační, údržbářské a jiné práce spojené s troubou je možno provádět, pokud je trouba odpojena od elektrické sítě.

• potřebič se během používání zahřivá. Doporučujeme opatrnost, aby nedoslo ke kontakta s rozpálenými částmi uvnitř trouby.

Výdopním vínka trouby otevírejte opatrně, aby nedošlo k popálení unikající horkou párou.

okud došlo k poškození napájecího kabelu, je třeba jej ihned vyměnit. Při výměně kabelu postupujte v souladu s následujícimi pokyny. Odstraňte poškozený napájecí kabel a nahradťe jej kabelem typu H05VVV-F nebo H05V2V2-F. Kabel musí být dimenzován pro příkon trouby. Výměnu kabelu musí provést technik s odpovídající kvalifikaci. Zemníci vodič (žlutozelený) musí být o 10 mm delší než proudový vodič.

odíče napájecího kabelu musí mít jmenovitý průřez alespoň 3 x 1,5 mm².

lokud nebudou dodrženy tyto bezpečnostní pokyny, výrobce nezaručuje bezpečnost trouby. Odpojovací zařízení je třeba instalovat na neodpojitelných vodičích v souladu s platnými předpisy.

Pred prvním použitím spotřebiče se seznamte s obsahem celého návodu.

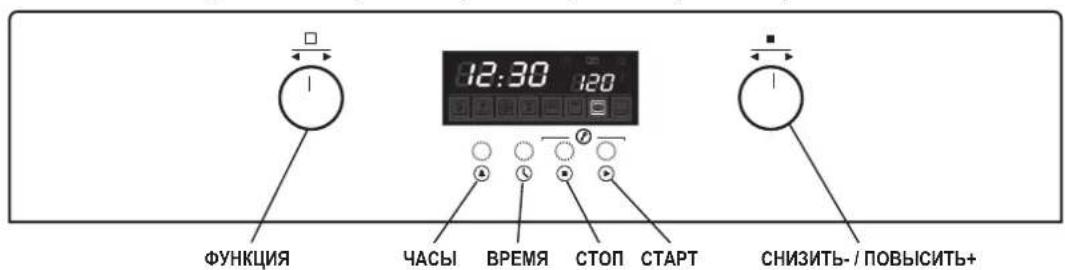

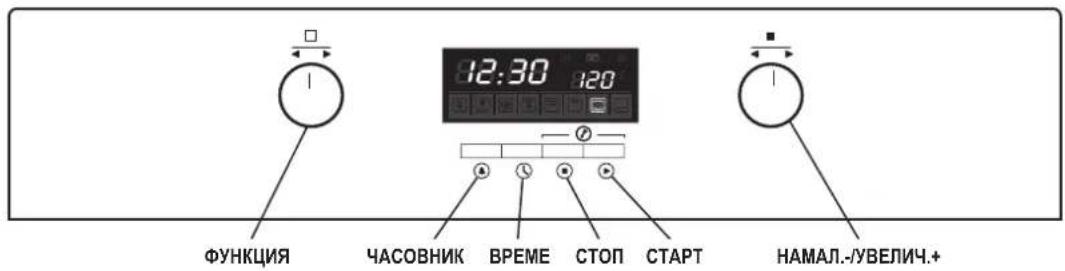

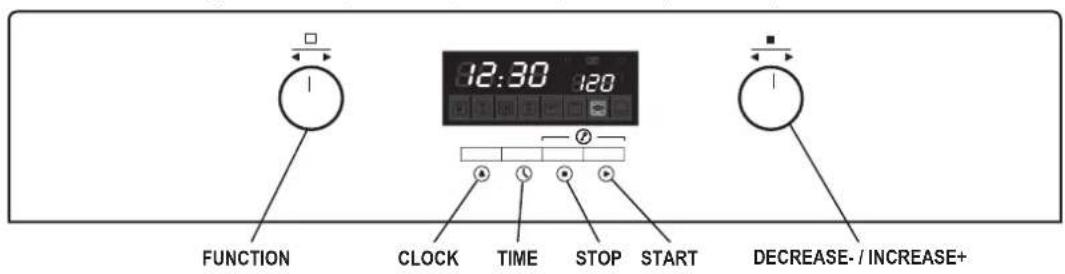

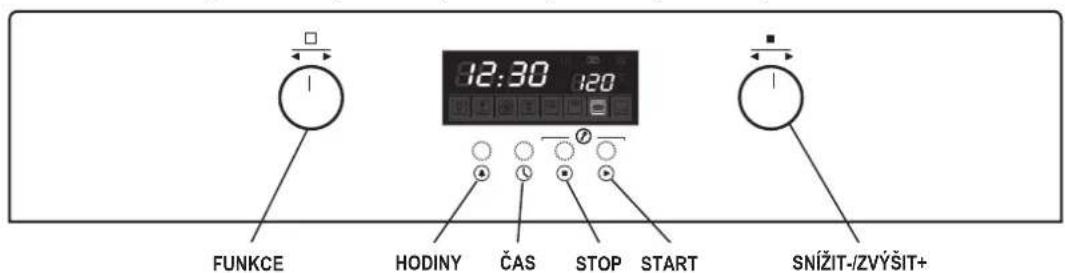

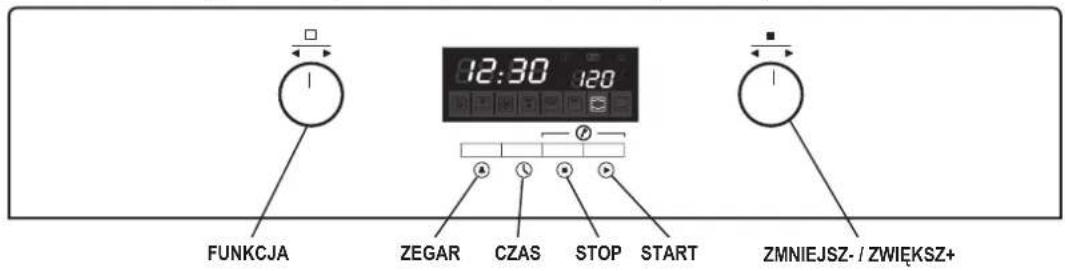

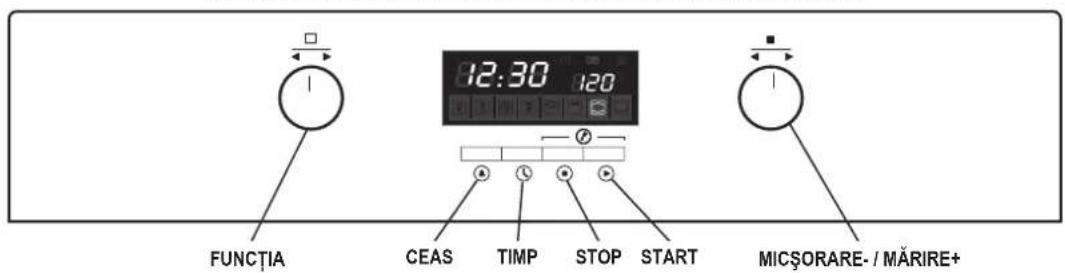

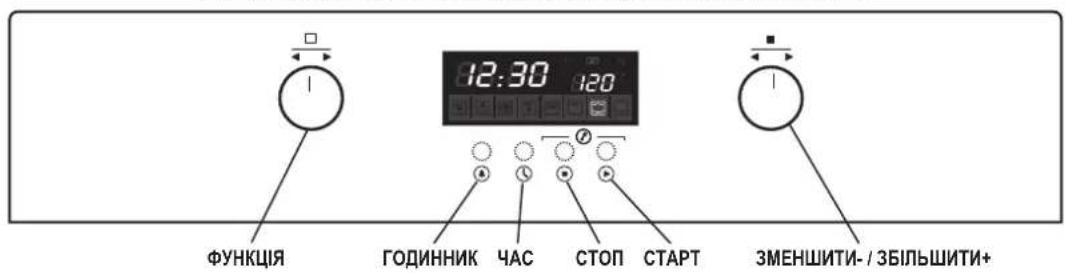

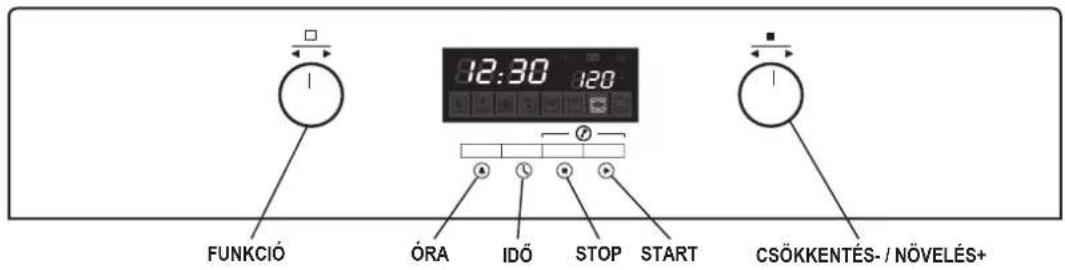

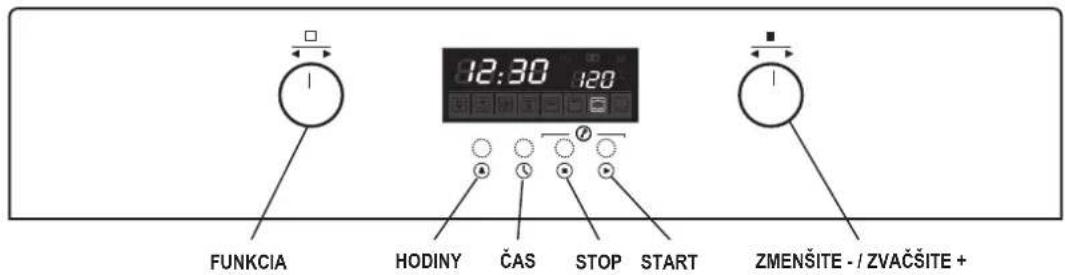

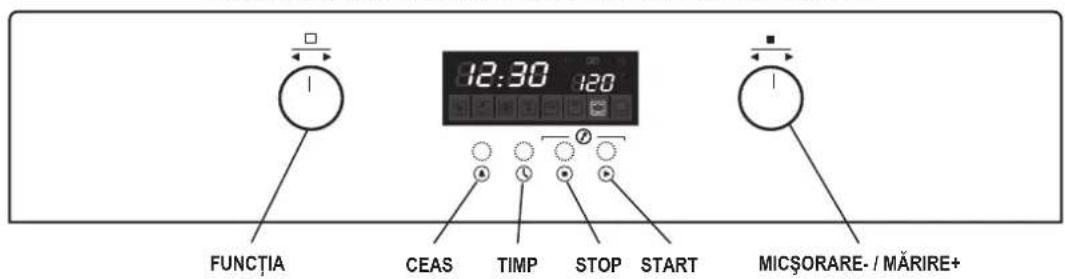

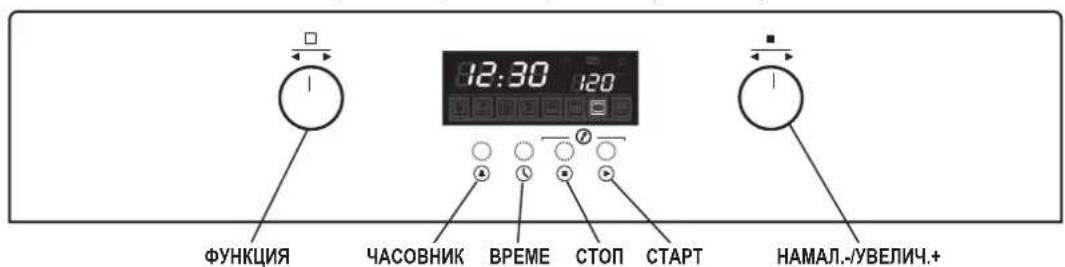

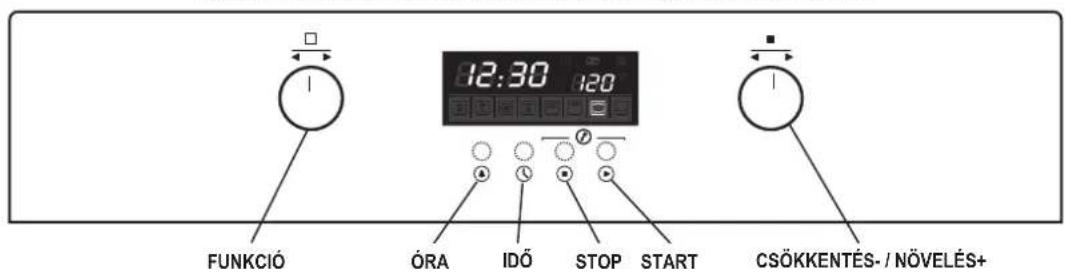

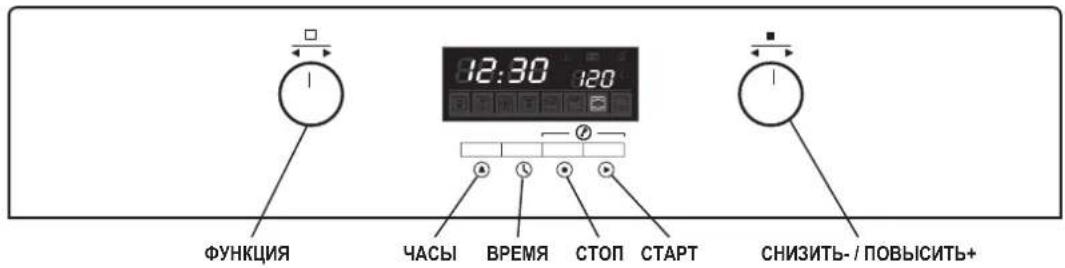

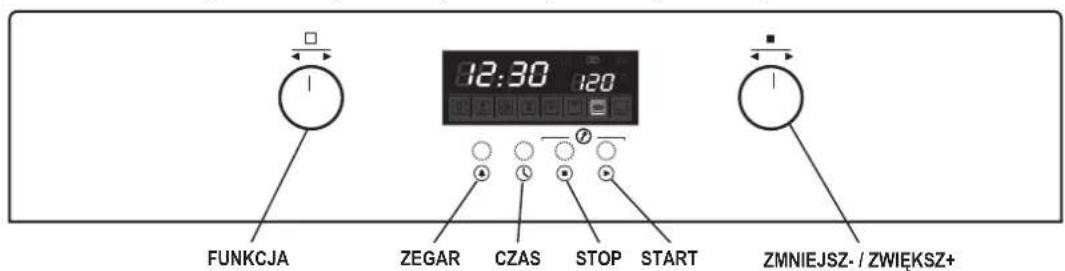

Ovládací panel

Typ: ZME8051EE, ZME8082EE, ZME8052EE, ZME8051ED, ZME8081EE, ZME8081ED

Typ: ZME8062EE, ZME8071EE, ZME8061EE, ZME8061ED, ZME8072EE, ZME8071ED

	Žárovka: Nejlepší model je vybaven dodatečnou žárovkou, także můžete vidět, co se děje v troubě bez otvirání dvířek.
	Rozmrazování: Vzduch o pokojové teplotě je uveden do pohybu a proudí kolem potraviny. Je to nenásilný způsob zkrácení doby rozmrazení jemných potravin, jako ryby nebo drůbež.
	Horkovzdušný oběh: Prvek ve tvaru prstence kolem ventilátoru neustále vytváří horký vzduch, který je pak vháněn dovnitř trouby a zaručuje stálou teplotu. Je to efektivní a úsporná metoda, zvláště vhodná při pečení na několika úrovních najednou.
	Gril s ventilátorem: Teplo je rozváděno součástí grilu a přímo se dotýká povrchu jídla, ve stejné době ventilátor vhání do trouby horký vzduch. Tato metoda umožňuje úsporu 30-40% energie a dosažení efektu rovnoměrného propečení. Ideální pro maso a drůbež pro dosažení efektu rožně.
	Grilování celého povrchu: infračervený článek a horní topné těleso pracují současně a zaručují grilování celého povrchu jídla a přesnou kontrolu teploty.
	Infračervený gril: pracuje pouze infračervený článek grilu, a vypínáním udržuje teplotu. Ideální pro ohřev malého množství jídla nebo pouze střední části porce jídla.
	Tradiční pečení: Horní a dolní topné těleso pracují současně a zaručují pečení tradičním způsobem. Díky přirozené vodívosti teplý vzduch prochází středem trouby.
	Dolní gril: dolní topné těleso vysílá více koncentrované teplo k dolní části jídla. Ideální pro pizzu, chceme-li, aby pizza měla křupavý spodek.

Technické údaje

Technické parametry jsou uvedeny na výrobním štítku spotřebiče.

Trouba je zařízením I. třidy a je vybavena napájecím kabelem s ochranným vodičem a vidlicí s ochranným kolíkem.

Zařizení splňuje požadavky platných norem.

Zařízení je shodné s požadavky směrnic:

Elektrická nízkonapěťová zařízení (LVD) – 2006/95/EC. –

Elektromagnetická kompatibilita (EMC) – 2004/108/EC. –

Výrobek byl označen značkou CE na výrobním štítku.

Typ

ZME8052EE

ZME8051ED

ZME8051EE

ZME8061EE

ZME8061ED

ZME8062EE

ZME8072EE

ZME8071ED

ZME8071EE

ZME8081EE

ZME8081ED

ZME8082EE

Sklo (ks) 4 3

4 4 3 4

4 3 4

4 3 4

Univerzální pekác

+ +

+ +

+ + +

+ + +

+ +

Katalytický panel

+ -

-

-

-

+ + -

-

-

-

+

Teleskopické vodicí lišty

+

-

+

+

-

+

+

-

+

+

-

+

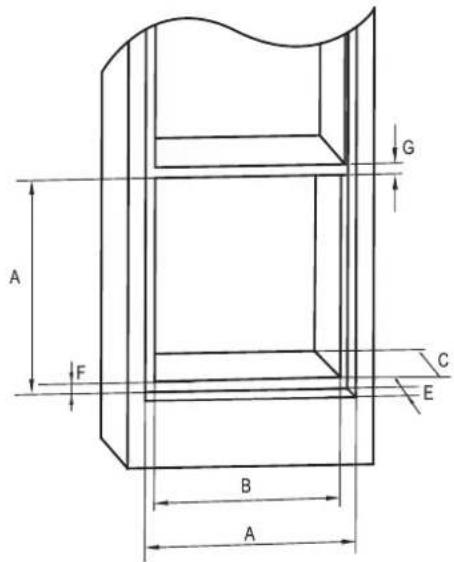

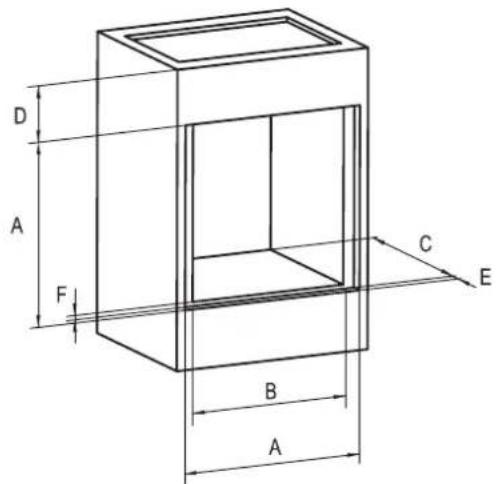

Instalace

Vložte troubu na plánované místo v kuchyňské lince; můžete ji instalovat pod desku linky nebo ve svislé skříňce. Upevněte troubu ve správné poloze pomocí šroubů a dvou upevňovacích otvorů v plásti.

Pro nalezení upevňovacích otvorů otevřete dvířka trouby a nahlédněte dovnitř. Pro zajištění správného větrání je třeba při montáži trouby zachovat příslušné rozměry a vzdálenosti uvedené níže.

Zařízení musí instalovat kvalifikovaný technik. Výrobce nezodpovídá za a škody způsobené špatnou montáží.

POZOR: Výrobce nezodpovídá za škody způsobené vadnou instalací, nesprávným používáním a vadnou obsluhou.

POZOR: Aby trouba pracovala správně, musí mít správné obložení. Panely obložení kolem trouby musí být vyrobeny z materiálu odolného vůči působení vysokých teplot. Ujistěte se, zda je lepidlo použité při výrobě skřiněk z dýhovaného dřeva schopno vydržet teplotu 120°C. Umělé hmoty a lepidla, která nemohou takovou teplotu vydržet, se začnou tavit a budou deformovat skřiňku. Podle platných bezpečnostních předpisů musí mít každé vestavěné zařizení dokonale izolované elektrické součásti. Všechny kryty musí být dobře přípevněny, aby nebylo možno je odstranit bez použiti speciálního nářadí.

Odstraňte zadní stěnu skříňky nebo v ní udělejte otvory znázorněné na instalačních obrázcích tak, aby byl zaručen dostatečný přívod vzduchu do prostoru kolem trouby. Vzadu se nachází napájecí kabel. Před zapojením do sitě se ujistěte, zda je napětí v síti shodné s napětím uvedeným na výrobním štítku spotřebiče.

zapínáním

Zapojení do elektrické sítě

Vedle trouby nainstalujte na snadno přistupném mistě vypínač. Vzdálenost mezi kontakty musí být alespoň 3 mm. Před zapojením napájecího kabelu do slitě se ujistěte, zda je elektrické vedení dostatečně dimenzováno pro maximální příkon trouby, který je uvedený na výrobním štitku.

POZOR: Během instalace je třeba mít na pamětí polohu napájecího kabelu. Teplota na jakémkoli místě kabelu nesmi překročit 50°C. Trouba splňuje bezpečnostní normy stanovené příslušnými orgány. Používání trouby je bezpečné pouze tehdy, pokud byla správně uzemněna v souladu s platnými právními předpisy pro bezpečnost kabelů. Musíte zajistít správné uzemnění trouby. Výrobce nezodpovídá za jakoukoli škodu na majetku nebo úraz osob a zvířat způsobené nesprávným uzemněním trouby.

VÝSTRAHA: Napětí a kmitočet jsou uvedeny na výrobním štítku. Elektrické vedení a vodiče musí vydržet maximální přikon trouby. Přikon je uveden na výrobním štítku. Pokud máte jakékoli pochybnosti, porad'te se s kvalifikovaným elektrikářem.

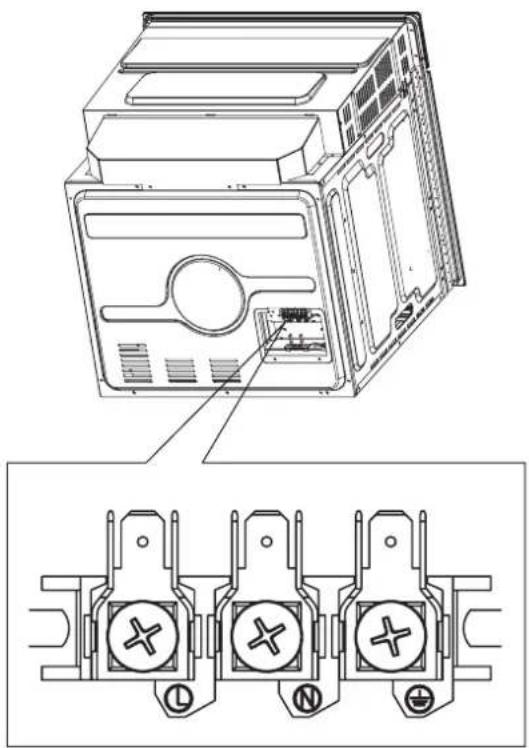

Pro připojení kabelu:

① Odšroubujte šrouby přidržující kabel a tři šrouby kontaktů L-N-
② Připevněte vodiče pod hlavičky šroubů.

Pozor: Ventilátor pracuje ješte 15 minut po ukončení práce trouby.

Obsluha trouby

NASTAVENÍ HODIN

Po připojení trouby k napájení se na hodinách zobrazí údaj „00:00“, zazní jeden zvukový signál a zařízení přejde do pohotovostního režimu.

① Stiskněte tlačítko rozsvítí se číslice hodin.
② Ovládacím kolečkem ◀ nastavte správnou hodinu v rozsahu 0-23.
③ Stiskněte tlačítko rozsvítí se číslice minut.
④ Ovládacím kolečkem ◀ nastavte správnou minutu v rozsahu 0-59.
⑤ Stisknutim tlačitka nastavení hodin ukončite. Rozbliká se symbol „:“ a zobrazi se nastavený čas.

POZOR: Hodiny jsou ve formátu 24 hodin. Při nastavování doby vaření kratší než 60 minut nastavte nejdříve delší dobu a pak otočte kolečkem zpět na požadovanou dobu.

NASTAVENÍ FUNKCÍ

① Ovládacím kolečkem ▶yberte požadovanou funkci. Rozsvítí se příslušná kontrolka.
② Ovládacím kolečkem nastavte plotu.
③ Stisknutim tlačitka potvrđte zahájení pečení.
④ Pokud vypustíte bod 2, stiskněte tlačitko a přímo potvrďte zahájení pečení. Naštavení času proběhne automaticky a bude činit 9 hodin, automatické nastavení teploty se zobrazí na LED displeji.

POZOR:

① Krokové hodnoty při nastavení času ovládacím kolečkem jsou následující:

0 - 0:30 min : 1 minuta

0:30 min - 9 hodin : 5 minut

② Kroková hodnota při nastavování teploty činí 5°C.

③ Ovládacím kolečkem ☐ůžetnastavit dobu peč
Pak stisknutím tlačítka začněte pečení. Pokud nestisknete tlačítko během 3 vteřín, trouba se vrátí k původnímu nastavení doby pečení a bude pokračovat v pečení.
④ Ovládacím kolečkem nůžete upravit teplotu během pečení. Rozsvítí se příslušná kontrolka. Pak stisknutím tlačítka zacněte pečení. Pokud ne-
stisknete tlačitko ⬆ během 3 vteřin, trouba se vrátí k původnímu nastavení teploty a bude pokračovat v pečení.

FUNKCE DOTAZU

①Dotaz na hodinu:
a) V módu vaření můžete stisknutím tlačítka zjistit, kolik je hodin.

b) Pokud byly hodiny nastaveny, stisknutím tlačitka 📊jistěte, kolik času zbývá do konce vaření.

② Dotaz na připomenutí času: V módu vaření můžete stisknutím tlačítka zjistit, kolik času zbývá do zaznění připo- mínacího bzučáku.

FUNKCE DĚTSKÉ POJISTKY

Pojistka: V pohotovostním módu stiskněte současně tlačitka na dobu 3 vteřin. Zazní dlouhý zvukový signál, který signalizuje aktivaci dětské pojistky a současně se

rozsvíti symbol

Zrušení pojistky: V módu blokády stiskněte současně tlačitka na dobu 3 vteřin. Zazní dlouhý zvukový signál, který signalizuje zrušení pojistky.

FUNKCE PŘIPOMENUTÍ

① V pohotovostním módu stiskněte tlačítko rozbliká se číselný údaj hodin.

② Ovládacím kolečkem ◀ nastavte číslice hodin, zadaná doba musí být v rozmezí 0-9.

③ Stiskněte tlačítko rozbliká se číselný údaj minut.

④ Ovládacím kolečkem ◀ nastavte čislice minut, zadaná doba musí být v rozmezí 0-59.

⑤ Stisknutim tlačitka ukončete nastavování hodin. Rozbliká se symbol „:“ a zobrazí se nastavený čas.

bu 3 vte-

současn

obu 3 vte-

START/PAUZA/ANULOVÁNÍ FUNKCE

① Pokud byla nastavena doba vaření, stisknutím tlačitka

něte vaření. Pokud

bylo vaření přerušeno, stiskněte tlačítko pro pokračování.

② Během procesu pečení stisknutím tlačitka přerušite pečení.

③ Pečení je možno anulovat dvojnásobným stisknutim tlačitka

FUNKCE ÚSPORY ENERGIE

① V pohotovostním módu stiskněte tlačitko na dobu 3 vteřin. LED displej zhasne a přejde do úsporného módu.
② Pokud nebude v pohotovostním módu podniknuta žádná akce během 10 minut, LED displej zhasne a přejde do úsporného módu.
③ Úspomý mód opustíte stisknutím jakékoliv tlačitka nebo otočením ovládacím kolečkem.

SPECIFIKACE

① Na počátku po otočení kolečkem uslyšíte jeden zvukový signál.
② Pokud jste nastavili programátor pečení a během 5 minut jste nestiskli tlačitko zobrazí se aktuální čas. Nastavení bude zrušeno.
③ Zvukový signál je slyšitelný po funkčním stisknutí. Při nefunkčním stisknutí zvukový signál nezazní.
④ Zvukový signál zazní pětkrát jako upozomění, že pečení je skončeno.

Čištění a údržba

Otřete troubu hadříkem navlhčeným ve vodě s trochou přípravku na myti nádobí. Vysušte měkkým hadříkem. Žíravé a abrazivní látky jsou nevhodné. Pokud se jakákoli látka tohoto druhu dostane do styku s předním panelem trouby, je třeba ji okamžitě umýt vodou.

POZOR: Minimální rozdíly v barvě předního panelu zařízení jsou způsobeny použitím různých materiálů, jako je sklo, umělá hmota a kov.

Spotřebiče s přednim panelem z nerez oceli – Vždy ihned odstraňujte skvrny od vodního kamene, tuku, mouky nebo vaječného bílku. Používejte prostředky pro péči o ne- rezovou ocel. Před použitím prostředku na celé ploše jej nejdříve vyzkoušejte na malé nenápadné ploše.

Spotřebiče s předním panelem z hliníku – Používejte mírný prostředek na mytí oken. Povrch otřete měkkým hadříkem na mytí oken nebo hadříkem z mikrofibry, vodorovnými pohyby bez přítlačování. Nevhodné jsou agresivní čistící výrobky, abrazivní houby a drsné utěrky.

VÝSTRAHA: Spotřebič musi být během čistění vypnutý a studený. Z bezpečnostních důvodů není dovoleno čistit spotřebič párou nebo vysokotlákými čisticími přístroji. Nevhodné jsou agresivní čistící výrobky, abrazivní houby a drsné utěrky.

POZOR: Nepoužívejte žádné drsné mycí houby, škrabky ani jiné abrazivní prostředky.

čištění spotřebiče nikdy nepoužívejte páru ani sprej pod vysokým tlakem.

čištění skleněných dvířek trouby nikdy nepoužívejte drsné prostředky, drátěnky ani jiné ostré předměty.

Novrchy z nerezové oceli nebo smaltované povrchy čistěte teplou vodou s mydlem nebo vhodným značkovým připravkem. Nedoporučuje se používání drsných čistících prostředků, protože mohou poškodit povrch a zkazit vzhled trouby. Velmi důležité je čistit troubu po každém použití. Rozpuštěný tuk se během pečení usazuje na stěnách trouby. Při přístím použití trouby může tento tuk způsobit nepříjemný zápach a může také ovlivnit výsledek pečení. K čistění používejte horkou vodu a detergent, důkladně opláchněte.

čištění roštu z nerezové oceli používejte detergenty a kovové mycí houby. Např. kovové drátěnky s detergentem. Skleněné povrchy, jako je homí část, dvířka trouby a dvířka topné komory je třeba čistit pouze, když jsou studené. Na poškození vzniklá kvůli nedodržování výše uvedených pravidel se záruka nevztahuje.

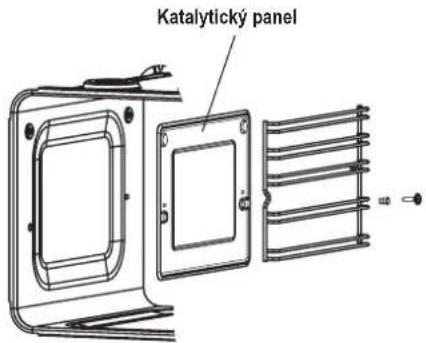

KATALYTICKÉ SAMOČIŠTĚNÍ

(ZME8062EE, ZME8082EE, ZME8052EE, ZME8072EE)

Boční stěny trouby mohou být vybaveny katalytickými panely. Trouby typu ZME8062EE, ZME8082EE, ZME8052EE, ZME8072EE jsou vybaveny katalytickými panely. Takový panel se čisti sám během práce trouby.

Doporučujeme v pravidelných intervalech ohřívat troubu bez jídla uvnitř za účelem provedení samoočištění.

① Vyjměte z trouby všechny boční součásti.
② Teplou vodou s přídavkem prostředku na mytí nádobí umyjte dno trouby a vysušte je.
③ Použijte funkci tradičního pečení Nastavte troubu na teplotu 250°C. Vypněte troubu po uplynuti 45 minut.
④ Po vychladnutí trouby odstraňte měkkým vlhkým hadříkem zbývající nečistoty.

POZOR: Nepoužívejte čistici prostředek na mytí trouby k čištění katalytických panelů trouby. Mohlo by dojit k jejich zničení.

Pokud smalt ztrati trochu barvu, nemá to vliv na její samočistící vlastnosti.

ČIŠTĚNÍ DVÍŘEK TROUBY

Pro ziskání pohodlného přístupu během myti vnitřku trouby lze odmontovat dvířka trouby.

① Otevřete dvířka tak, aby byly ve vodorovné poloze.
②Uvedte držák závěsu na obou stranách otevřené polohy.
③ Nakloňte dvířka do úhlu 60 stupňů, uchopte je oběma rukama a vytáhněte je ze závěsů směrem k sobě.

Pokud se pri vytahování dvířek dotýkáte závěsu, existuje riziko zranění.

Zpětná montáž dvířek trouby:

① Vložte závěsy do příslušných otvorů na obou stranách a nakloňte dvířka směrem dolů. Jakmile se dvířka ocitnou ve správné poloze, odhallí se prvky závěsu.
② Uzavřete držák závěsu.
③Zavřete dvířka trouby.

Výměna žárovky v troubě

Pro výměnu žárovky nejdříve vypněte troubu, vidlici ze zásuvky, a pokud je to nutné, počkejte, až trouba vychladne. Odšroubujte stínidlo a pak žárovku.

Žárovku vyměňte za stejnou novou (230 V – 25 W), která je schopna vydržet velmi vysoké teploty (300°C).

Vložka pro postavení grilovací pánve, nádob, pečících plechů nebo jiných po-můcek pro opékání a grilování

Podpěra polic

Podpěry s kolejnicemi na police po pravé a levé straně trouby je možno vyjmout za účelem čištění bočních stěn.

Pro vaření většího množství jídla, jako dorty z te- kutého těsta, moučníky, zmražené potraviny atd. nebo k zachycování tuku/omáčky z masa.

Teleskopické vodicí lišty

(ZME8051EE, ZME8062EE, ZME8071EE,

ZME8082EE, ZME8052EE, ZME8061EE,

ZME8072EE, ZME8081EE)

Tabulky a pokyny

Potravina Úroveň roštu	Metoda vaření	Teplota [°C]	Čas [min.]
Moučníky 3 160 20-30
Piškotové těsto 2 160 25-35
Jablečný koláč 2 190 50-70
Jablečný koláč 1+3 190 50-70
Moučníky 3 160 20-30
Moučníky 1+3 160 20-30
Chléb (krajíce)* 4 240 1-3
Burgery** 4 240						10-207-17
* ohřívání 10 min., ** ohřívání 5 min., 1. strana 10-20 min. 2. strana 7-17 min.

Podle EN 60350

Potravina	Hmotnost	Úroveň roštu	Metoda vaření		Teplota [°C]	Čas [min.]		Nádoba
						1. strana	2. strana
Sušenky	-	3			180	15-25	-	Pečící plech
Koláč	-	2			170	23-35	-	Pečící plech
Piškotová roláda	-	3			200	10-18	-	Pečící plech
Sušenky	-	1+3			180	15-30	-	Pečící plech
Klobásy	400 g	4			240	5-10	3-6	Rošt
Tousty	4 porce	4			240	4-7	-	Rošt
Tousty	9 porcí	4			240	4-7	-	Rošt
Hovězí	1000 g	2			210	10-20	5-15	Rošt*
Vepřové	1000 g	2			190	19-29	11-21	Rošt
Kuře	1300 g	2		[SAXD]	180	35-45	15-25	Keramická nádoba + rošt
Burgery	1000 g	4			240	10-20	5-10	Rošt*
Vepřové filé	1000 g	4			240	15-25	10-20	Rošt*
Klobásy	400 g	4			240	4-8	3-5	Rošt
Hovězí filé	1000 g	4			240	10-20	5-15	Rošt*
* Univerzální pekáč vložte do úrovně 1.

Ekologie – pečujme o životní prostředí

Obalový materiál jednoduše neodhodte. Obaly a balici prostředky elektrospotřebičů Twist jsou recyklovatelné, a zásadně by měly být vráceny k novému zhodnocení. Obal z kartonu lze odevzdat do sběren starého papíru. Pytlík z polyetylénu (PE, PE-HD, PE-LD) odevzdejte do sběren PE k opětnému zužitkování.

Po ukončení životnosti spotřebič zlikvidujte prostřednictvím k tomu určených recyklačních středisek. Pokud má být spotřebič definitivně vyřazen z provozu, doporučuje se po odpojení napájecího přívodu od elektrické sitě jeho odříznuti, přístroj tak bude nepoužitelný. Informujte se laskavě u Vaší obecní správy o recyklačním středisku, ke kterému příslušite. Toto elektrozařízení nepatří do komunálního odpadu. Spotřebitel přispívá na ekologickou likvidaci výrobku. ZELMER CZECH s.r.o. je zapojena do kolektivního systému ekologické likvidace elektrozařízení u firmy Elektrowin a.s. Více na www.elektronin.cz.

Veškeré opravy svěřte odborníkům v servisních střediscích. Záruční i pozáruční opravy osobně doručené nebo zaslané poštou provádí servisní střediska ZELMER – viz. SEZNAM ZÁRUČNÍCH OPRAVEN.

Obalové materiály mohou být nebezpečné dětem!
Obal a zařízení odevzdejte ve sběrně za účelem recyklace. Odstřihněte napájecí kabel a zničte zařízení uzávěru dvířek.
- Kartónový obal se vyrábí z recyklovaného papíru a je třeba jej odevzdat do sběrny k opětovné recyklaci.
- Správnou likvidací tohoto výrobku pomáháte zabránit negativním důsledkům pro životní prostředí a zdraví lidí, které by se mohly projevit v případě nesprávného zacházení s odpadem tohoto výrobku.
Pro podrobné informace spojené s recyklací tohoto výrobku kontaktujte prosím místní úřad nebo firmu, která se zabývá vývozem odpadu.

Dovozce/výrobce nezodpovidá za případné škody způsobené použitim zařizení v rozporu s jeho určením nebo chybnou obsluhou.

Dovozce/výrobce si vyhrazuje právo výrobek kdykoli, bez předchozího oznámení, upravoval za účelem přizpůsobení výrobku právním předpisům, normám, směrnicím nebo z konstrukčních, obchodních, estetických nebo jiných důvodů.

Obsah

Bezpečnostné pokyny ....13

Ovládací panel 13

Technické údaje 14

Inštalácia 14

Pripojenie do elektrického napätia 15

Čistenie a údržba 16

●kladujte tento návode v bezpečnom mieste, aby ste mali k v budúcnosti.

•potrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnost'ami, alebo s nedostatkom skúseností a vedomostí, pokial' im osoba zodpovedná za ich bezpečnost' neposkytne dohl'ad alebo ich nepoučila o použivani spotrebiča.

Cariadenie je navrhnuté výlučne pre domáce používanie. Používajte ho výlučne na prípravu jedál, nikdy nie na iné účely.

Dávajte pozor na deti, aby sa nehrali so zariadenim.

k chcete vytiahnuť zástrčku zo zásuvky, neťahajte za kábel.

Pred začatím použivania zariadenie sa oboznámte s obsahom celého návodu.

Ovládací panel

Typ: ZME8051EE, ZME8082EE, ZME8052EE, ZME8051ED, ZME8081EE, ZME8081ED

Typ: ZME8062EE, ZME8071EE, ZME8061EE, ZME8061ED, ZME8072EE, ZME8071ED

Typ

ZME8052EE

ZME8051ED

ZME8051EE

ZME8061EE

ZME8061ED

ZME8062EE

ZME8072EE

ZME8071ED

ZME8071EE

ZME8081EE

ZME8081ED

ZME8082EE

Sklá (ks) 4 3

4 4 3 4

4 3 4 4

3 4

Univerzálnyhlboký pekác

+ +

+ +

+ + +

+ +

+ + +

Katalitickýpanel

+ -

-

-

-

+ + -

-

-

-

+

Teleskopovékořajničky(vodiace lišty)

+

-

+

+

-

+

+

-

+

+

-

+

Inštalácia

Pripojenie do elektrického prúdu

Za účelom pripojenia kábla:

Ked' rúra bude zapojená do elektrického prúdu, zobrazuje sa na začiatku „00:00“, poplach vydá jeden zvukový signál a zariadenie prejde do stavu čakania.

① Pretočte otočné tlačitko, abý ste vybrali požadovanú funkcie. Zasvieti sa príslušný ukazovatel.
② Pretočte otočné tlačitko, aby stnastavili teplotu.
③ Stlačte tlačitko aby ste potvrdili začiatok pečenia.
④ Ak preskočite bod 2, stlačte tlačitko aby ste potvrdili priamo štart varenia. Nastavenie času bude automatické a predstavuje 9 hodín. Automatické nastavenie teploty bude zobrazené na displeji LED.

POZOR:

① V režimie čakania stlačte tlačitko na asi 3 sekundy, displej LED sa vypne a prejde do režimu úspory energie.
② Ak v režime čakania nebudete vykonávať žiadne činnosti asi 10 minút, displej LED sa vypne a prejde do režimu úspory energie.
③ V režime úspory energie stlačte akékol'vek tlačitko alebo pretočte otočné kódujú tlačitko, aby ste vyšli z režimu úspory energie.

ŠPECIFIKÁCIA

Rúry typu ZME8062EE, ZME8082EE, ZME8052EE, ZME8072EE majů katalitické panele. Panel sa sám čistí počas práce rúry.

③ Použite funkciu konvenčného nahrievania

nahrievania . Nastavte rúru na teplote

Ak email stratí trochu farbu, neovplyvní to jej samočistíace vlastnosti.

ČISTENIE DVIEROK RÚRY

Típus: ZME8051EE, ZME8082EE, ZME8052EE, ZME8051ED, ZME8081EE, ZME8081ED

Tipus: ZME8062EE, ZME8071EE, ZME8061EE, ZME8061ED, ZME8072EE, ZME8071ED

(ZME8062EE, ZME8082EE, ZME8052EE, ZME8072EE)

(ZME8051EE, ZME8062EE, ZME8071EE, ZME8082EE, ZME8052EE, ZME8061EE, ZME8072EE, ZME8081EE)

Tip: ZME8051EE, ZME8082EE, ZME8052EE, ZME8051ED, ZME8081EE, ZME8081ED

Tip: ZME8062EE, ZME8071EE, ZME8061EE, ZME8061ED, ZME8072EE, ZME8071ED

(ZME8051EE, ZME8062EE, ZME8071EE, ZME8082EE, ZME8052EE, ZME8061EE, ZME8072EE, ZME8081EE)

Модель: ZME8051EE, ZME8082EE, ZME8052EE, ZME8051ED, ZME8081EE, ZME8081ED

Модель: ZME8062EE, ZME8071EE, ZME8061EE, ZME8061ED, ZME8072EE, ZME8071ED

Тип ZME8051EE, ZME8082EE, ZME8052EE, ZME8051ED, ZME8081EE, ZME8081ED

Тип ZME8062EE, ZME8071EE, ZME8061EE, ZME8061ED, ZME8072EE, ZME8071ED

(ZME8051EE, ZME8062EE, ZME8071EE, ZME8082EE, ZME8052EE, ZME8061EE, ZME8072EE, ZME8081EE)

Таблици и указания

Тип: ZME8051EE, ZME8082EE, ZME8052EE, ZME8051ED, ZME8081EE, ZME8081ED

Тип: ZME8062EE, ZME8071EE, ZME8061EE, ZME8061ED, ZME8072EE, ZME8071ED

Type: ZME8051EE, ZME8082EE, ZME8052EE, ZME8051ED, ZME8081EE, ZME8081ED

Type: ZME8062EE, ZME8071EE, ZME8061EE, ZME8061ED, ZME8072EE, ZME8071ED

(ZME8051EE, ZME8062EE, ZME8071EE, ZME8082EE, ZME8052EE, ZME8061EE, ZME8072EE, ZME8081EE)
