NÁVOD K OBSLUZE IS 985 MI Mora

zakoupil jste si výrobek z naší nové řady elektrických sporáků. Je naším práním, aby Vám náš výrobek dobře sloužil. Doporučujeme Vám prostudovat tento návod a výrobek obsluhovat podle pokynů.

DŮLEŽITÉ INFORMACE, POKYNY A DOPORUČENÍ

• Zkontrolujte, zda údaje o jmenovitém napájecím napětí, uvedené na typovém štítku, souhlasí s napětím Vaší rozvodné sítě.
• Sporák se připojuje k elektrické síti podle schematu připojení.
• Instalaci, veškeré opravy, úpravy a zásahy do spotřebiče musí provést vždy jen oprávněná osoba k této činnosti odborně způsobilá (viz Záruční list).
• Provedení těchto prací musí být potvrzeno v záručním listu sporáku.
• Do pevného rozvodu elektrické energie před spotřebičem je nutné umístit zařízení pro odpojení všech pólů spotřebiče od sítě, které má vzdálenost kontaktů v rozpojeném stavu min. 3 mm (dále v textu označeno jako hlavní vypínač).
• Sporák je určen pouze pro tepelnou úpravu pokrmů. Sporáku se nesmí používat k vytápění místnosti. Sporák je tím přetížen a může dojít snadno k jeho poškození. Na závady vzniklé nesprávným používáním sporáku se nevztahuje záruka.
• Není přípustné dávat do blízkosti varných zón, topných těles pečící trouby a do odkládacího prostoru sporáku žádné hořlavé látky.
• Ujistěte se, že napájecí šňůry jiných spotřebičů nemohou přijít do kontaktu s vařidlovou deskou, nebo jinými horkými částmi sporáku.
• Není-li sporák v provozu, dbejte na to, aby byly všechny jeho spínače vypnuty.
• Doporučujeme Vám obrátit se jednou za dva roky na opravárenskou firmu s žádostí o překontrolování funkce sporáku a provedení odborné údržby. Tím předejdete případným poruchám a prodloužíte životnost sporáku.
• Při čištění a opravách musí být vypnut hlavní vypínač přívodu elektrické energie.
• Při zjištění závady na elektrické části spotřebiče neopravujte závadu sami, ale odstavte spotřebič mimo provoz a o opravu požádejte oprávněnou osobu k této činnosti způsobilou.
• V případě nedodržení závazných pokynů a doporučení uvedených v tomto návodu neodpovídá výrobce za případně způsobenou škodu.
• Příslušenství, na kterém se projeví jeho opotřebováním nebo manipulací poškození povrchové úpravy, případně jiné defekty, nepoužívejte.
• K čištění spotřebiče nepoužívejte parní čistič.
• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče

bezpečným způsobem a rozumí případným nebezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

POZOR!

Při používání indukční sklokeramické varné desky NEVKLÁDEJTE jakékoliv přídavné zařízení (například tzv. redukční kroužky nebo indukční podložky, které umožní používat nádobí s nemagnetickým dnem) mezi dno nádoby a povrch sklokeramické desky. Použitím takovýchto zařízení může dojít k poškození spotřebiče a může nastat vysoké riziko popálení.

POZOR!

Objeví-li se na povrchu sklokeramické desky jakékoliv trhliny, ihned odpojte spotřebič od elektrické sítě a zavolejte odborný servis.

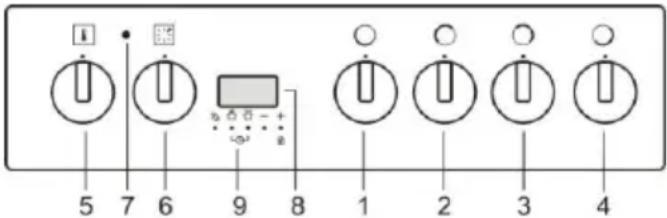

OVLÁDACÍ PANEL SPORÁKU

1. Ovládací knoflík levé přední varné zóny
2. Ovládací knoflík levé zadní varné zóny
3. Ovládací knoflík pravé zadní varné zóny
4. Ovládací knoflík pravé přední varné zóny
5. Troubový termostat
6. Přepínač funkcí trouby
7. Signalizace funkce termostatu
8. Digtální časový spínač
9. Ovládací tlačítka digitálního časového spínače

POKYNY PRO PRVNÍ POUŽITÍ SPORÁKU

• Před použitím je nutno ze sporáku odstranit všechen obalový materiál. Různé části a komponenty obalu jsou recyklovatelné. Nakládejte s nimi dle platných předpisů a národních vyhlášek.
• Před použitím je nutno sporák (včetně trouby) a příslušenství vyčistit.
• Po vysušení vyčištěných povrchů zapněte hlavní vypínač a provedte činnosti dle dalších pokynů.
• Upozorňujeme, že není dovoleno čistit a demontovat jiné části sporáku, než je uvedeno v kapitole čištění.

TROUBA

Knoflík přepínače funkcí trouby přepněte do funkce „horní a dolní topné těleso”. Na termostatu nastavte 250°C a troubu nechte v činnosti při zavřených dvířkách po dobu 1 hodiny. Zajistěte řádné větrání místnosti. Tímto procesem dojde k odstranění konzervace a pachů trouby před prvním pečením.

OBSLUHA SPORÁKU

UPOZORNĚNÍ:

• Sporák mohou obsluhovat v souladu s tímto návodem pouze dospělé osoby. Není přípustné, aby v místnosti, kde je sporák instalován, byly ponechány děti bez dozoru. Elektrický sporák je spotřebič, jehož provoz vyžaduje neustálý dozor.
• Pečící plech do drážek smí být zatížen hmotností max. 3 kg. Rošt s umístěným pekáčem nebo pečícím plechem smí být zatížen hmotností max. 7 kg.
• Pečící plechy a pekáče nejsou určeny pro dlouhodobé skladování potravin (déle než 48 hod.). Pro delší skladování, pokrm přemístěte do vhodné nádoby.

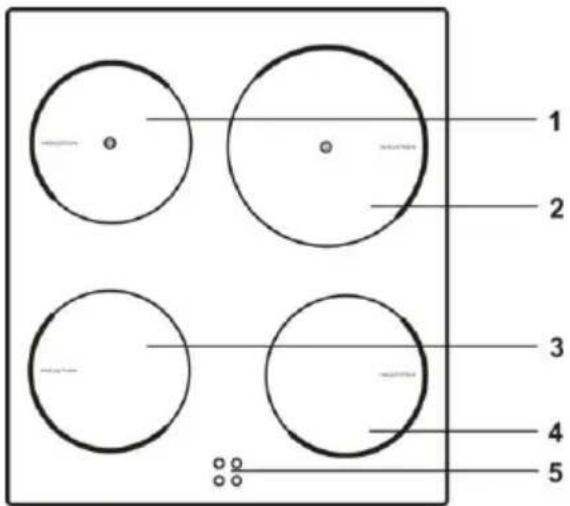

SKLOKERAMICKÁ VARNÁ DESKA

1. Zadní indukční varná zóna, levá
2. Zadní indukční varná zóna, pravá
3. Přední indukční varná zóna, levá
4. Přední indukční varná zóna, pravá
5. Modul pro zobrazení výkonu resp. zbytkového tepla

PRINCIP FUNKCE INDUKČNÍ VARNÉ DESKY

Deska je vybavena varnými zónami s vysokým výkonem. Cívky indukční varných zón jsou instalovány pod sklokeramickým povrchem. Teplo je generováno přímo ve dně hrnce, přesně tam, kde je nejpotřebnější, aniž by prostřednictvím přenosu přes sklokeramickou desku docházelo ke ztrátám. Díky tomuto konstrukčnímu uspořádání je spotřeba energie podstatně nižší, než je tomu u tradičních varných desek, které pracují na principu vyzářeného tepla.

Povrch sklokeramické desky je však zahřátý teplem vygenerovaným ve dně hrnce. Toto teplo se označuje jako „zbytkové“, které se projevuje po vypnutí varné zóny.

DŮLEŽITÉ!

Pokud se Vám na rozžhaveném povrchu Vaší sklokeramické desky nedopatřením roztaví jakýkoli

předmět z plastu, kuchyňské fólie, cukr nebo potraviny obsahující cukr, odstraňte je okamžitě pomocí čistící škrabky, dokud je plotna horká, a to nejen z varné desky, ale v případě znečistění i z povrchu nádoby. Tím zabráníte poškození povrchu varné desky.

Nečistěte horké sklokeramické povrchy čistícími prostředky, neboť se tím může poškodit sklokeramický povrch.

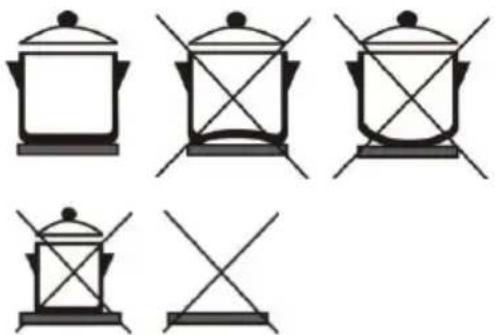

VHODNÉ NADOBÍ K POUŽITÍ PRO INDUKČNÍ VARNOU DESKU

• Indukční varná deska bude plnit dokonale svůj účel pouze při použití odpovídajícího typu nádobí.
• Varná nádoba by během vaření měla být umístěna ve středu varné zóny.
• Vhodné nádobí je pouze takové, které umožňuje vytváření indukce, například nádobí ocelové, smaltované nebo ze slitinové oceli. Hrnce vyrobené ze slitinové oceli, které obsahují příměs mědi nebo hliníku ve dně nebo skleněné hrnce nejsou pro tento účel vhodné.
• Jestliže používáte tlakový hrnec, dohlížejte na něj do doby, než je dosaženo příslušného stabilního tlaku. Nejprve nastavte varnou zónu na maximální výkon a ten potom snižte v souladu s návodem výrobce tlakového hrnce.
• Používejte pouze nádobí s plochým dnem! Vyduté nebo vypouklé (vlnité nebo vyboulené) dno může zamezit použití ochranného mechanismu proti přehřátí a varná deska se může príliš zahřát. To by mohlo vést ke vzniku prasklin skleněného povrchu a ke zničení nádoby. Záruka je neplatná v případě poškození způsobeného použitím nevhodného nádobí nebo přehřátím prázdných hrnců nebo nádob (bez obsahu).
• Pri nákupu nadobí se ujistěte, zda je označeno štítkem s nápisem »umožňuje indukci«.

Použivejte pouze nadobí, které je vhodné pro elektrické a indukční vařeni, tzn. s/se:

- silným dnem (minimálně 2,25 mm),

- plochým dnem.

Varná zóna	Minimální průměr dna nádoby
∅ 160 mm	∅ 110 mm
∅ 200 mm	∅ 145 mm

TEST MAGNETEM

Malým magnetem můžete zjistit, zda lze dno vašeho hrnce zmagnetizovat. Používejte pouze nádoby, ke kterým se magnet přichytí.

ROZPOZNÁNÍ HRNCE U INDUKČNÍ VARNÉ ZÓNY

Pokud je varná zóna zapnutá a není na ní postaven žádný hrnec nebo je na ní postaven příliš malý hrnec, neprobíhá žádný přenos energie. Upozorňuje na to blikající symbol „

Pokud se na varnou zónu postaví vhodný hrnec, zapne se nastavený stupeň výkonu a číslice s jeho hodnotou na ukazateli svítí. Přívod energie se přeruší, jestliže se hrnec odstaví. Na ukazateli stupně výkonu se opět objeví blikající symbol „Jestliže na varnou zónu postavíme menší varnou nádobu, jejíž rozměr však není menší než minimální průměr, potřebný k uvedení varné zóny do provozu, bude dodáván pouze takový výkon, který odpovídá rozměru varné nádoby.

Varná zóna se poškodí:

• Neumíst'ujte do varné zóny prázdnou nádobu.
• Před umístěním nádoby na varnou zónu, otřete dno nádoby dosucha – to umožní tepelnou cirkulaci a zabrání poškození varné zóny.
• Pro vaření a smažení používejte jen nádobí, které lze magnetizovat, tj. nerezové, smaltované nebo litinové.

REGULACE VYKONU

Výhřevnost varné zóny je možné nastavit v různých úrovních.

V tabulce je uvedeno několik příkladů použití pro každou úroveň.

Nastavení výkonu	Účel
0	Vypnuto, používá se zbytkové teplo.
1 - 2	Udržování ohřátých potravin, pomalé vaření malého množství potravin (nejnižší nastavení).
3	Pomalé vaření (delší pokračování vaření po rychlém a výkonném spuštění).
4 - 5	Pomalé vaření (pokračování) velkého množství potravin, pražení větších kusů.
6	Smažení, opékání dohněda.
7 - 8	Smažení.
9	Vaření velkého množství potravin, smažení/dušení.
P	Nastavení funkce „Power boost“ na začátku vaření, vhodné také pro vaření velkého množství potravin

TIPY PRO ÚSPORU ENERGIE

• Při nákupu nádobí pečlivě vybírejte jeho velikost; průměr hrnce, je obvykle uváděn u horního okraje, který bývá větší než dno.
• Tlakové hrnce (Papinovy hrnce), využívající tlak v utěsněné nádobě, jsou obzvláště úsporné s ohledem na čas i energii. Kratší doba vaření ponechává v potravinách větší množství vitaminů.
• V tlakových hrncích ponechávejte vždy dostatečné množství vody, v opačném případě by to mohlo vést k jejich přehřátí a poškození hrnce i varné zóny.
• Vždy zakrývejte nádoby vhodnými poklicemi správné velikosti.
• Používejte hrnce takové velikosti, která postačí pro uložení připravovaných potravin. Pokud použijete příliš malou nebo příliš velkou nádobu, spotřebujete mnohem více energie, než je ve skutečnosti potřeba.

OBSLUHA VARNÉ DESKY

• Zapněte varné zóny použitím knoflíků na ovládacím panelu.
• Symboly u knoflíků označují, která varná zóna je ovládaná kterým knoflíkem.
• Topnou energii varné zóny lze nastavit na devět různých stupňů (1–9) plus P (Power Boost – zvýšená energie).
• Příkon pro ohřev se rovněž objeví na displeji na sklokeramické desce.
• Toto zobrazení zůstane aktivní po dobu deseti sekund po vypnutí všech varných zón.

POWER BOOST

Upozorněni:

Varná zóna se symbolem P nabízí funkci Power Boost. V této zóně se zvýšená energie aktivuje na 5 minut a poté se přepne na stupeň 9.

Aktivace funkce Power Boost

- Otáčejte knoflíkem doprava na symbol „P“. Na displeji stupně výkonu se objeví „P“.

Předčasne vypnuti funkce Power Boost

- Funkce Power Boost se vypne, jakmile snížíte stupeň výkonu.

DĚTSKÁ POJISTKA

Dětský zámek může být aktivován, aby se zamezilo spuštění provozu nebo použití varných zón. Tímto způsobem se může využit jako bezpečnostní opatření pro zamezení manipulace dětí se spotřebičem.

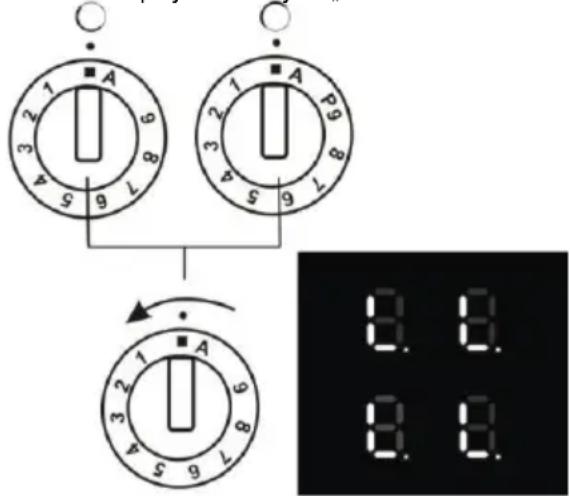

Aktivace dětského zámku

• Dětský zámek lze aktivovat, když jsou vypnuté všechny varné zóny.
• Současně otáčejte a krátce podržte dva knoflíky (pro dvě levé varné zóny) doleva na symbol A.
• Na všech displejích se objeví „L“. Nyní je dětský zámek aktivován.
• Pokud budete otáčet jakýmkoli knoflíkem, na všech displejích se objeví „L“.

Deaktivace dětského zámku

Současně otáčejte dvěma knoflíky (pro dvě levé varné zóny) doleva na symbol A a krátce je podržte.

ZOBRAZENÍ ZBYTKOVĚHO TEPLA

Sklokeramická varná deska je rovněž vybavena „H“ displejem pro zobrazení zbytkového tepla. Varná zóna nemusí být zahřívána přímo, ale určité teplo se vrací zpět ze dna hrnce.

Jestliže u nějaké varné zóny svítí „H“ po jejím vypnutí, může se zbytkové teplo použít na udržování jídla v teplém stavu nebo na rozpouštění.

I když symbol „H“ zmizí, může být varná zóna horká. Bud'te opatrní, protože hrozí riziko popálení.

Všechny čtyři varné zóny jsou vybaveny speciální funkcí, která varnou zónu po jejím zapnutí aktivuje na maximální výkon bez ohledu na aktuální

nastavení výkonu. Po chvíli se topný výkon přepne zpět na skutečně nastavenou hodnotu (1 až 9). Pokud se tato funkce využívá, je nutno zvolit pouze stupeň výkonu, který bude použit po deaktivaci funkce pro počáteční rychlé rozehřátí.

Funkci pro počáteční rychlé rozehřátí doporučujeme v následujících připadech:

• Pokrmy, které jsou na začátku vaření studené a musejí se ohřát a vařit po dlouhou dobu (např. dušené hovězí maso); funkce rychlého rozehřivání vám to umožní bez neustálého kontrolování varné desky a změny stupně výkonu.

Funkci pro počateční rychle rozehřátí nedoporučujeme v nasledujicích případech:

• Potraviny, které se smaží nebo pečou/dusí a musí se často obracet, dále potraviny, které vyžadují podlévání a míchání.
• Knedlíky nebo těstoviny s velkým množstvím tekutiny.
• Jídla, která se musí vařit dlouhou dobu v tlakovém hrnci.

Aktivace funkce automatického rychlého ohřátí:

• Otočte knoflíkem doprava na symbol „A“ a podržte ho dvě sekundy, dokud neuslyšíte pípnutí. Nastavte požadovaný stupeň vaření. Na displeji se stupni výkonu bude střídat symbol „A“ a zvolený stupeň výkonu.
• Jakmile vyprší doba zvýšeného výkonu pro rozehřívání, varná zóna se automaticky přepne na zvolený stupeň, který bude poté zobrazen trvale.

Předčasná deaktivace funkce pro rychlé rozehřátí:

- Funkce rychlého rozehřátí se deaktivuje snížením varného výkonu.

Poznámka:

• Pokud je knoflík pro stupeň výkonu v poloze „0“ poté, co byla aktivována funkce pro rychlé rozehřátí, tedy pokud nebyl zvolen žádný stupeň vaření, funkce rychlého rozehřátí, se deaktivuje po třech sekundách.
• Pokud je hrnec z varné zóny odstraněn a pak do deseti minut vrácen zpět, proces rychlého rozehřátí se obnoví a dokončí.

Zvolený stupeň výkonu	Trvání automatického rozehřivání při vysokém výkonu (v sekundách)
1	48
2	144
3	230
4	312
5	408
6	120
7	168
8	216
9

BEZPEČNOSTNÍ VYPNUTÍ

Zvolený stupeň výkonu	Počet hodin před automatickým vypnutím
1	6
2	6
3	5
4	5
5	4
6	1,5
7	1,5
8	1,5
9	1,5
P	1,5

Trvalý provoz všech varných zón je omezen; toto omezení je pro každý stupeň výkonu uvedeno v tabulce výše.

Jakmile bezpečnostní funkce vypne varnou zónu, objeví se na displeji příslušné varné zóny „0“ nebo „H“ (pokud je nějaké zbytkové teplo).

Varnou zónu lze poté vypnout pomocí knoflíku nastavení výkonu.

Příklad:

Nastavte varnou zónu na stupeň 6 a nechte ji po nějaký čas v provozu. Pokud se nastavení varné zóny nezmění, vypne bezpečnostní mechanismus tuto zónu po jedné a půl hodině.

OCHRANA PROTI PŘEHŘÁTÍ

• Každá varná zóna je vybavena chladícím ventilátorem, který chladí elektronickou desku během vaření a zůstává aktivován po určitou dobu po dokončení vaření – dokud na displeji svítí symbol „H“
• Indukční varná deska je rovněž vybavena zabudovanou ochranou proti přehřátí, která zabrání poškození elektronických součástí.
• Tento bezpečnostní mechanismus pracuje v několika úrovních.
• Jakmile teplota některé varné zóny nadměrně stoupne, varný výkon se automaticky sníží. Pokud to nestačí, výkon horkých varných zón se dále sníží nebo se v případě potřeby úplně vypne. V tomto případě se na desce zobrazí „E2“. Jakmile se deska ochladí, je celkový výkon znovu k dispozici.

CHYBOVÁ HLÁŠENÍ
E2	PŘEHŘÁTÍ VARNÉ ZÓNYK přehřátí varné zóny může dojít např. připonechání prázdné nádoby na zapnutévarné zóně nebo při vyvaření a podobně.
E3	NEVHODNÁ NÁDOBAZtráta magnetických vlastností po přehřátídna nádoby.
E4	CHYBA KONFIGURACE VARNÉ ZÓNYObrat’te se na autorizovaný servis.
V případě zobrazení jiného kódu poruchy seobrat’te na autorizovaný servis.

BĚŽNÝ HLUK PŘI PROVOZU SPOTŘEBIČE S INDUKČNÍM OHŘEVEM

Při zapnutí ohřevu na maximální výkon nebo v závislosti na zvoleném typu nádob může spotřebič vydávat zvuky jako např. hučení, pískání nebo praskání. Zvuky vymizí snížením stupně ohřevu. Množství vařeného jídla a způsob vaření může ovlivnit intenzitu zvuků.

Spotřebič je vybaven chladícím ventilátorem, který se zapíná při indikování vyšší teploty. Ventilátor může běžet i po vypnutí varných zón, pokud je teplota stále vysoká.

Uvedené zvuky jsou běžným projevem indukčního ohřevu a neindikují žádnou závadu.

Výrobce neodpovídá za defekty sklokeramické desky vzniklé nevhodným typem použitého nádobí nebo za defekty vzniklé nevhodnou či nepatřičnou manipulací.

PEČÍCÍ TROUBA VNITŘNÍ PROSTOR TROUBY

Trouba je v provedení s rovnými stěnami trouby a bočními závěsnými rošty pro zasunutí příslušenství (rošt trouby, pečící plech).

Uvnitř trouby je horní topné těleso s grilovacím tělesem. Dolní topné těleso je umístěno pod dnem trouby. V zadní části trouby - pod rozváděcím krytem je umístěno kruhové topné těleso a ventilátor.

ZAPNUTÍ A VYPNUTÍ PROVOZU TROUBY

Knoflíkem přepínače funkcí trouby zvolte požadovanou funkci trouby. Knoflíkem je možno otáčet oběma směry. Nastavení teploty lze měnit otočením knoflíku termostatu směrem doprava v rozsahu 50°C - 250°C. Otáčením zpět se nastavená teplota snižuje.

Při násilném přetočení nulové polohy dojde k poškození termostatu!

UPOZORNĚNÍ:

Nepokrývejte dno trouby alobalem, nepokládejte přímo na dno trouby plech, pekáč, nádobu s potravinou ani potravinu samotnou. Přikrytí způsobuje místní přehřívání dna trouby a povrch dna trouby se může tímto jednáním nezvratně poškodit.

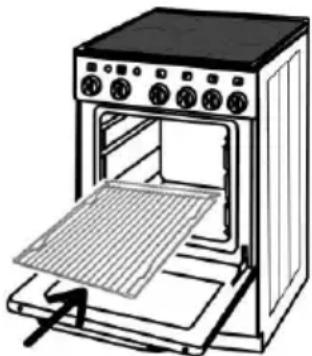

VKLÁDÁNÍ ROŠTU DO TROUBY

Osvětlení trouby, které svítí při nastavení všech funkcí trouby.

Statický ohřev trouby pomocí horního topného tělesa a dolního topného tělesa. Termostat lze nastavit na teplotu v rozsahu 50 - 250 °C.

Grilování tělesem s využitím infračerveného záření. Termostat nastaven na maximální teplotu.

Grilování společně s provozem ventilátoru. Teplota v troubě je vlivem proudění vzduchu vyšší v horní části trouby (nad roštem nebo pekáčem). Termostat lze nastavit na teplotu v rozsahu 150 - 250° C.

Doporučení:

Funkce je vhodná pro grilování či pečení objemných kusů masa při vyšší teplotě. Dvířka trouby jsou zavřená.

Dolní topné těleso hřeje společně s kruhovým topným tělesem a ventilátorem. Teplotu lze nastavit termostatem.

Doporučení:

Funkce je určena pro rychlý předehřev trouby před pečením dle zvoleného režimu. Po dosažení zvolené teploty, troubu přepněte na požadovaný režim pečení.

Ohřev trouby kruhovým topným tělesem při funkci ventilátoru. Proudění vytváří rovnoměrnou teplotu v celém objemu trouby. Termostat lze nastavit na teplotu v rozsahu 50 - 250°C.

Doporučení:

Funkce je vhodná pro pečení pokrmů i na dvou plechách současně

Tento režim nastavení funkce trouby slouží pro šetrné sušení a rozmrazování potravin.

Doporučení:

Funkce je vhodná pro rozmrazování pokrmů a polotovarů před finální úpravou.

Teplo dodávané dolním topným tělesem je rozváděno pomocí ventilátoru. Proudění vytváří rovnoměrnou teplotu v celém objemu trouby. Termostat lze nastavit na teplotu v rozsahu 50 - 250° C.

Spodní topné těleso - Aqua clean můžete používat také pro čištění trouby. Podrobnosti o čištění si můžete přečíst v kapitole "Čištění a údržba".

AQUA Clean - (viz kapitola „Čištění“).

DOPORUČENÍ A RADY

Pro orientaci uvádíme doporučené teploty prostoru trouby pro typické úpravy pokrmů.

50 - 70 °C - sušení

80 - 100 °C - sterilování

130 - 150 °C - dušení

180 - 220 °C - pečení těsta

220 - 250 °C - pečení masa

Přesnou hodnotu teplot je nutné pro každý druh pokrmu a způsob pečení odzkoušet. Před vložením pokrmu je nutno pečící troubu v některých připadech předehřát. Pokud není zvolené teploty dosaženo, signální svítidlo termostatu svítí. Při dosažení zvolené teploty signální svítidlo termostatu zhasne. Rošt trouby, na kterém je položen plech na pečení nebo pekáč, zasuňte nejlépe do druhé drážky od spodu v bočních stěnách pečící trouby. Dvířka trouby v průběhu pečení pokud možno neotvírejte. Narušujete tím tepelný režim pečící trouby, prodlužujete dobu pečení a pokrm se může připalovat.

GRILOVÁNÍ POKRMŮ

Grilování se provádí při zavřených dvířkách trouby. Poloha umístění roštu je závislá na hmotnosti a druhu grilovaného pokrmu. Rošt s grilovaným pokrmem umístíme co nejvýše.

POZOR:

Při použití grilu se mohou přístupné části (dvířka trouby apod.) ohřát na vyšší teplotu, zabraňte přístupu dětem.

GRILOVÁNÍ NA ROŠTU

- Připravený pokrm položte na rošt.

- Pro zachycení odkapávající šťávy zasuňte do nižších drážek v bočních stěnách pečící trouby pečící plech nebo položte na dno trouby pekáč.

ČIŠTĚNÍ A ÚDRŽBA SPORÁKU

Při čištění a údržbě sporáku dodržujte zásady:

• Všechny knoflíky nastavte do polohy vypnuto.
- Hlavní vypínač musí být v poloze vypnuto.
- Vyčkejte, až bude sporák vychladlý.

SKLOKERAMICKÁ DESKA

Povrch sporáku čistěte vlhkým hadříkem nebo houbou a potom vyleštěte do sucha. Při velkém znečištění používejte doporučené čistící prostředky. Vychladlou sklokeramickou desku čistěte po každém použití. Sebemenší znečištění se při příštím ohřevu připeče. Nepoužívejte čisticí prostředky s brusným (abrazivním) účinkem, ocelovou vlnu, čistící houby s drsnou stranou, mycí pasty a také houby a mycí žínky, které používáte pro jiné účely. Tyto prostředky mohou sklokeramickou plochu poškrábat. Na čištění používejte výhradně čisticí prostředky určené pro čištění sklokeramických desek.

LEHKÉ ZNEČIŠTĚNÍ

Odstraňujte vlhkou utěrkou. Zbytky mycího prostředku smyjte studenou vodou a celou plochu důkladně vysušte. Stopy od vody vzniklé z překypění můžete odstranit octem nebo citronem.

SILNÁ ZNEČIŠTĚNÍ

Odstraňujte nanesením a rozetřením nezředěného čisticího prostředku na sklokeramickou desku. Připečené nečistoty odstraňte pomocí škrabky pro sklokeramickou desku. Po odstranění nečistot škrabkou a po působení prostředku na znečištění omyjte studenou vodou a vytřete dosucha. Čisticí prostředek, který zůstane na vařidlové desce, může být při dalším ohřevu agresivní

ZNEČIŠTĚNÍ CUKREM, CUKERNATÝMI POKRMY (MARMELÁDA, ŽELÉ, ŠŤÁVA), ŠKRALOUPY

Odstraňujte ihned v horkém stavu škrabkou pro sklokeramickou desku, protože jinak dojde k trvalejším stopám chemickou reakcí. Po vychladnutí vyčistěte obvyklým způsobem.

KOVOVĚ SE LESKNOUCÍ SKVRNY

Vznikají používáním hliníkového nádobí, nebo použitím nevhodného čistícího prostředku. Tyto skvrny se pracně odstraňují několikanásobným čištěním. Barevné změny na sklokeramické desce jsou způsobeny vesměs neodstraněnými připálenými zbytky. Nemají vliv na funkci sklokeramiky, nejedná se o změnu v materiálu.

OBROUŠENÍ DEKORU

Můžeme způsobit agresívními čisticími prostředky, nebo dřením dna hrnce po povrchu sklokeramické desky po delší dobu. Na sklokeramické desce vzniká tmavá skvrna.

UPOZORNĚNÍ:

Dlouhodobě nečištěné skvrny od cukernatých pokrmů mohou způsobit neodstranitelné poškození sklokeramické desky.

TROUBA

Troubu čistěte saponátem nebo speciálním prostředkem na čištění trub. Nečistoty namočte, narušte kartáčem a setřete hadrem. Připečené zbytky neodstraňujte ostrými kovovými předměty. Příslušenství trouby umyjte houbou pomocí saponátu nebo použijte myčku nádobí (rošt, pekáč atd.), popřípadě použijte vhodný čisticí prostředek na odstranění hrubých nečistot nebo připálenin.

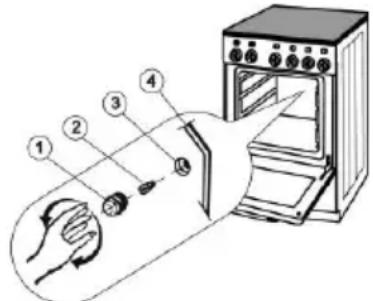

VÝMĚNA ŽÁROVKY PEČÍCÍ TROUBY

• Nastavte všechny ovládací knoflíky na „vypnuto” a vypněte hlavní vypínač
• vyšroubujte skleněný kryt žárovky v pečící troubě otáčením vlevo
• vyšroubujte vadnou žárovku
  • vložte a zašroubujte novou žárovku
• namontujte skleněný kryt žárovky

Pro osvětlení je nutno použít pouze žárovku T 300°C, E 14, 230 V\~, 25 W

1. Skleněný kryt
2. Žárovka
3. Objímka
4. Zadní stěna trouby

TROUBA

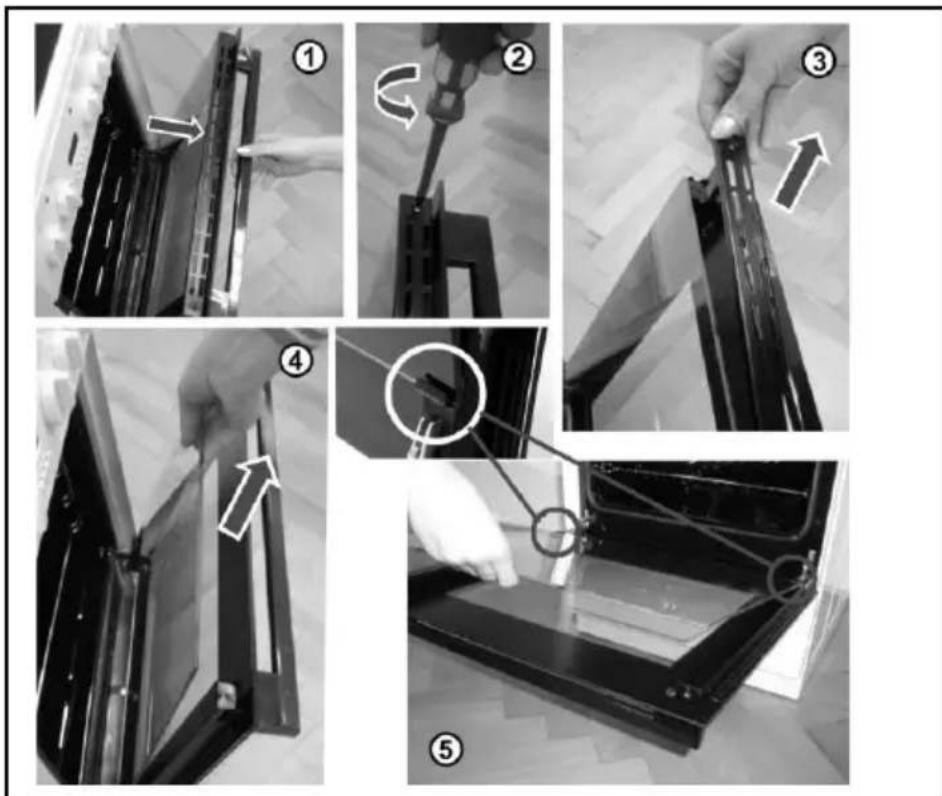

Postup na čištění vnitřního skla dvířka trouby.

Vyskytne-li se v záruční době na sporáku závada, neopravujte ji sami. Reklamaci uplatňujte v prodejně, ve které jste sporák zakoupili, u značkového servisu nebo u servisních gescí, uvedených v Záručních podmínkách. Při podávání reklamace se řídte textem Záručního listu a Záručních podmínek. Bez předložení řádně vyplněného Záručního listu je reklamace neplatná.

ZPŮSOBY VYUŽITÍ A LIKVIDACE OBALŮ

MORA MORAVIA, s.r.o. se zapojila do integrovaného systému sběru komunálního odpadu ve spolupráci s firmou EKO-KOM, a. s. Sběr obalů

uložených na sběrných místech ve Vaší obci zaručuje jejich recyklaci.

LIKVIDACE SPOTŘEBIČE PO UKONČENÍ ŽIVOTNOSTI

Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/EG o nakládání s použitými elektrickými a elektronickými zařízeními (waste electrical and electronic equipment - WEEE). Tato

směrnice stanoví jednotný evropský (EU) rámec pro zpětný odběr a recyklování použitých zařízení. Spotřebič obsahuje hodnotné materiály, které by měly být opětovně využity. Spotřebič odevzdejte do sběrných surovin nebo na místo určené obcí k ukládání odpadu.

PŘEDPIS PRO INSTALACI A SEŘÍZENÍ

PRIPOJENÍ SPOTŘEBIČE K ELEKTRICKÉ SÍTI:

Instalaci je nutno provést v souladu s platnými národními normami a předpisy.

Připojení spotřebiče k elektrické síti musí provádět oprávněná osoba.

Do pevného rozvodu před spotřebičem musí být zabudované zařizení pro odpojení spotřebiče od elektrické sitě, u něhož je vzdálenost rozpojených kontaktů všech pólů min. 3 mm. Doporučené připojení sporáku je třifázové pomocí síťové šňůry typu H05RR-F5G-1,5 (dříve CGLG 5Cx1,5), jejíž konce upravte podle obr. 4. Konce vodičů je nutno zpevnit proti roztřepení nalisovanými koncovkami. Pro jednofázové připojení použijte přívodní šňůru typu H05RR-F3G-4 (dříve GGLG 3Cx4), konce vodičů upevněte podle obr. 4. Po upevnění konců vodičů pod hlavy šroubů ve svorkovnici založte šňůru do krabičky svorkovnice a zajistěte ji proti vytržení sponou (obr. 5). Nakonec zavřete víko krabice svorkovnice.

Instalaci sporáku smí provádět pouze oprávněná osoba k této činnosti odborně způsobilá. Oprávněná osoba je povinna ustavit sporák tak, aby vařidlová deska byla ve vodorovné poloze, připojit sporák k elektrické rozvodné síti a překontrolovat jeho funkce. Instalace sporáku musí být potvrzena v záručním listu. Elektrický sporák je tepelný spotřebič, jehož instalace a umístění musí odpovídat ČSN 06 1008, ČSN 73 0823, ČSN 33 2180.

SCHÉMA PŘIPOJENÍ SVORKOVNICE K ELEKTRICKÉ SÍTI (OBR. 6):

Pro připojení sporáku doporučujeme použít přívodní kabel:

• Cu 3 x 4 mm ^2 min.
• pri jednofázovém prípojení (jistič 35 - 38 A dle typu)
• Cu 5 x 1.5 mm ^2 min.
• při třifázovém připojení (jistič 3x16 A)

DŮLEŽITÉ UPOZORNĚNÍ

Při jakékoliv demontáži a montáži elektrického sporáku, mimo jeho běžné používání je nutno odpojit spotřebič od rozvodné elektrické sítě a zajistit jeho vypnutý stav.

Při instalaci spotřebiče je nutné z hlediska funkce spotřebiče, provést především tyto úkony:

• kontrola správnosti připojení k elektrické síti,
• kontrola funkce topných těles, ovládacích a regulačních prvků,
• předvedení zákazníkovi všech funkcí spotřebiče a seznámení s jeho obsluhou a údržbou.

UPOZORNĚNÍ:

Elektrický sporák je spotřebič třídy I podle stupně ochrany před úrazem elektrickým proudem a musí být propojen s ochranným vodičem elektrické sítě.

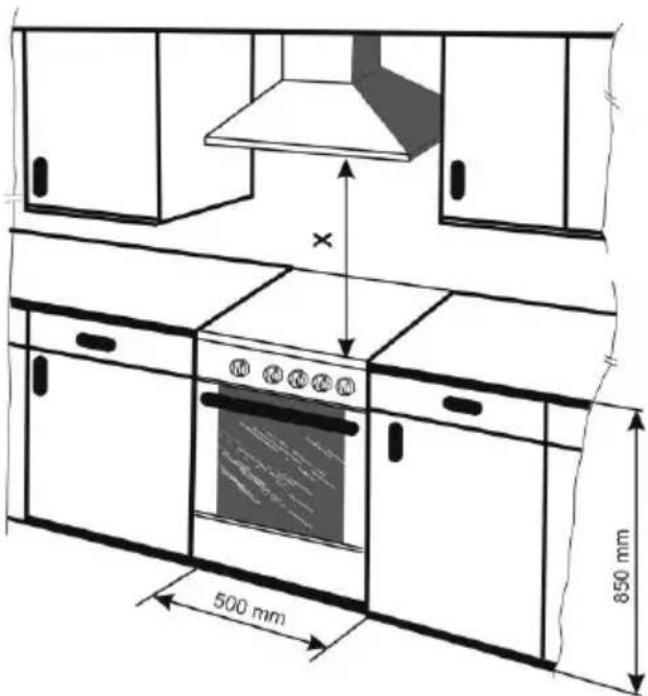

UMÍSTĚNÍ SPORÁKU

„X“ - minimální vzdálenost 650 mm, dále dle doporučení výrobce odsavačů Elektrický sporák je určen pro obyčejné prostředí podle ČSN 33 2000-3. Může být instalován do kuchyňské linky bez bočních mezer (minimální šířka 500 mm). Pro bezpečné vzdálenosti stěn a nábytku od sporáku platí ČSN 06 1008. Sporák může být vestavěn mezi skříňky s tepelnou odolností 100 °C nebo musí být tyto pokryty tepelně izolačním materiálem. Sporák nesmí být umístěn na podstavci.

VÝŠKOVÁ STAVITELNOST SPORÁKU

Ustavení sporáku tak, aby vařidlová deska byla ve vodorovné poloze, případně úpravu jeho výšky, lze provést pomocí 4 stavěcích šroubů, které jsou součástí příslušenství spotřebiče.

• nakloňte sporák na boční hranu
• našroubujte plastové šrouby zespodu do predního a zadního otvoru příčky na jedné straně
• sporák nakloňte na opačnou stranu a šrouby našroubujte do otvorů na druhé straně sporáku
• srovnání sporáku a další regulaci provádějte pomocí šroubováku z odkládacího prostoru sporáku.

POZNÁMKA:

Montáž výškové stavitelnosti (šroubů) není podmínkou, pokud výška a ustavení spotřebiče vyhovuje bez plastových šroubů.

VAROVÁNÍ!

Abyste předešli naklánění spotřebiče, instalujte stabilizační prvky.

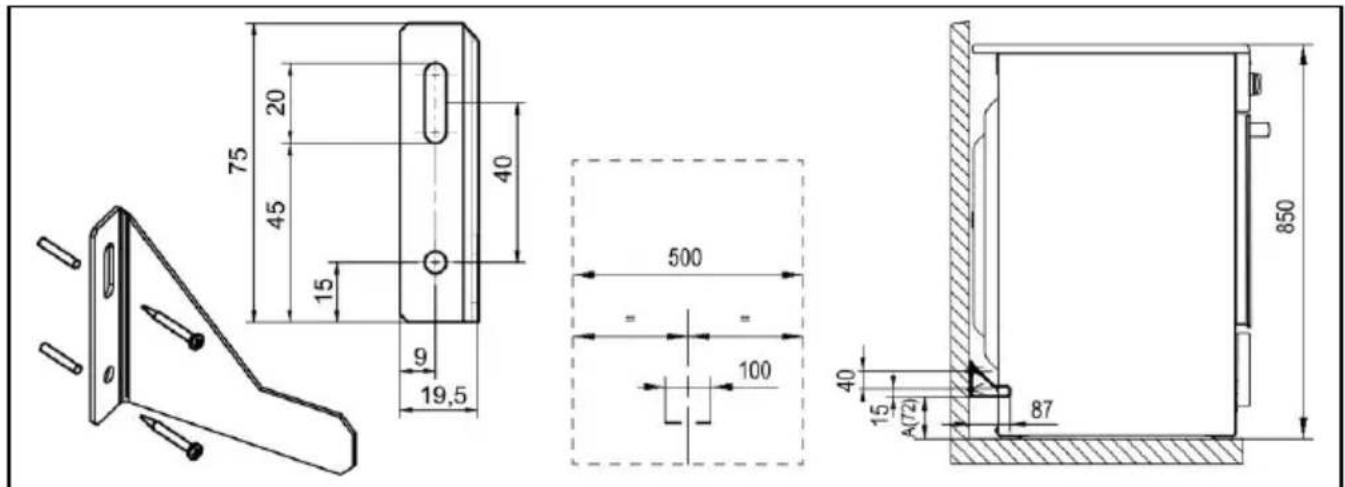

INSTALACE:

Stabilizační prostředek proti převrácení spotřebiče - konzola - se dle nákresu připevní na stěnu pomocí hmoždinek a šroubů. Následně se spotřebič umístí ke stěně tak, že se připevněná konzola zasune do otvoru v zadní stěně spotřebiče.

POSTUP INSTALACE:

• Postavte sporák na určené místo, případně vyrovnejte pomocí výškové stavitelnosti
• Vysuňte sporák a změřte vzdálenost „A“ od podlahy
• Našroubujte na zed' konzolu dle obrázku (jedním šroubem do středu drážky)
• Nasuňte sporák na určené místo a ověřte funkčnost konzoly (případně výškově nastavte konzolu)
• Vysuňte sporák a připevněte konzolu druhým šroubem
• Sporák zasuňte na určené místo

UPOZORNĚNÍ:

Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn výrobku, které nemají vliv na funkci výrobku.

TECHNICKÉ ÚDAJE
Elektrický sporák	IS 985 M
Rozměry
Výška / šířka / hloubka (mm)	850 / 500 / 605
Vařidlová deska - elektrické varné zóny
Levá zadní (kW)	1,20 / 2,0
Levá přední (kW)	1,40
Pravá zadní (kw)	2,30 / 3,00
Pravá přední (kW)	1,40
Chladící ventilátor	15 W
Trouba
Horní topné těleso (kW)	0,75
Spodní topné těleso (kW)	1,10
Grilovací topné těleso (kW)	1,85
Kruhové topné těleso (kW)	2,00
Ventilátor (W)	35 (30)
Osvětlení (W)	25
Min. / Max teplota v troubě	50 / 250 °C
Elektrické napětí	230 / 400 V ~
Celkový el. příkon (kW)	10,40

PŘÍSLUŠENSTVÍ	IS 985 M
Rošt	+
Pekáč	+
Plech na pečení	+
Škrabka	+
Sada šroubů výškové stavitelnost	+

INFORMAČNÍ LIST
MODEL	IS 985 M
A – ÚspornějšíBCDEFG – Méně úsporná	A
Spotřeba energie (KWh) [IMAGE]	0,79
Čas na upečení při standardní zátěži (min)	53,1
Spotřeba energie (KWh) [IMAGE]	0,78
Čas na upečení při standardní zátěži (min)	43,4
Využitelný objem trouby	48
Velikost trouby
MALÁ
STŘEDNÍ	←
VELKÁ
Hlučnost (dB)	46
Nejmenší spotřeba energie (stand-by) (W)	1
Plocha největšího plechu na pečení ( cm^2 )	1230

MORA MORAVIA, s.r.o., Hlubočky – Mariánské Údolí, Česká republika

SAP 458023cs

Vážený zákazník,

- Gombík otočte doprava na symbol "P". Na displeji sa zobrazí "P".

Súčasne otáčajte ovládače (pre dve l'avé varné zóny) dol'ava na pozíciu A a držte ich.

ZOBRAZENIE ZOSTATKOVÉHO TEPLA

Zvolená úroveň výkonu	Hodiny pred automatickým vypnutím
1	6
2	6
3	5
4	5
5	4
6	1,5
7	1,5
8	1,5
9	1,5
P	1,5

Pri čistení a údržbe sporáka dodržujte tieto zásady:

Odstraňujte ihned' v horúcom stave žiletkovou škrabkou, pretože inak dôjde k trvalejším stopám chemickou reakciou. Po vychladnutí vyčistite obvyklým spôsobom.

KOVOVO SA LESKNÚCE ŠKVRNY

MORA MORAVIA, s.r.o., Hlubočky – Mariánské Údolí, Česká republika
SAP 458023sk

MORA MORAVIA, s.r.o., Hlubočky – Mariánské Údolí, Česká republika

SAP 458023pl

Tisztelt vásárló,

MORA MORAVIA, s.r.o., Hlubočky – Mariánské Údolí, Česká republika

SAP 458023hu

MORA

MORA IS 985 M
