LVBV4500I - Rentavaixelles Benavent - Manual d'usuari gratuït

Tipus de producte	Rentavaixelles encastrable
Marca	Benavent
Model	LVBV4500I
Capacitat	10 coberts
Dimensions (Alçada × Amplada × Profunditat)	850 × 450 × 598 mm
Pes net	38,9 kg
Alimentació elèctrica	220-240 V, 50 Hz, 10 A
Potència total	1900 W
Pressió d'aigua	0,03 – 1 MPa
Programes de rentat	6 programes: Preneteja, Ràpid 30', Eco, Súper 50', Intensiu 65 °C, Higiene 70 °C
Funcions addicionals	Sortida diferida (1-19 h), Mitja càrrega, Assecat actiu, Seguretat infantil
Consum d'aigua (programa Eco)	11 L/cicle
Consum d'energia (programa Eco)	0,755 kWh/cicle
Durada del programa Eco	3 h 18 min
Nivell sonor	No especificat
Tipus d'instal·lació	Encastrable (superior desmuntable)
Estovador d'aigua	Ajustable (6 nivells), amb dipòsit de sal
Manteniment	Neteja regular dels filtres i dels braços de rentat
Garantia	36 mesos (segons condicions)
Accessoris inclosos	Cistell superior ajustable, cistell inferior, cistell per a coberts

Preguntes freqüents - LVBV4500I Benavent

Quins productes de rentat utilitzar?

Utilitzeu exclusivament detergent i líquid d'esbandida especials per a rentavaixelles. No utilitzeu mai sabó normal. Per a l'estovador, utilitzeu sal regenerant específica.

Com ajustar la duresa de l'aigua?

Utilitzeu una tira de prova per mesurar la duresa. Després, seguiu el procediment del manual: premeu el botó Inici/Pausa, gireu el selector i ajusteu el nivell amb les tecles + i -. El valor per defecte és 3.

Per què els meus gots queden tacats?

Això pot ser degut a una dosi insuficient de detergent o de líquid d'esbandida, o a una duresa de l'aigua mal ajustada. Augmenteu la dosi de producte o ajusteu l'estovador.

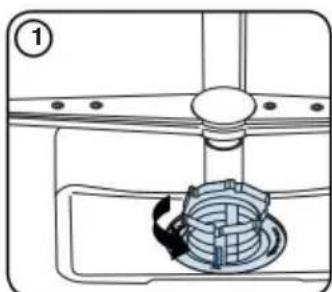

Com netejar els filtres?

Desenrosqueu el filtre en sentit contrari a les agulles del rellotge, desmunteu les tres parts (micro, gros, metàl·lic), esbandiu amb aigua clara i torneu a muntar en sentit contrari. Netegeu-los almenys un cop per setmana.

Què fer si el rentavaixelles no s'engega?

Comproveu que l'aparell està connectat, que el selector de programa està en una posició diferent de OFF, que la porta està ben tancada, que l'arribada d'aigua està oberta i que el fusible no ha saltat.

Quins tipus de vaixella no posar al rentavaixelles?

No renteu objectes de fusta, cristall fràgil, plàstic no resistent a la calor, vaixella de plata no marcada, o objectes enganxats (col·la que es pot dissoldre).

Com utilitzar la sortida diferida?

Seleccioneu un programa, i abans d'iniciar, premeu les tecles + i - de la pantalla per ajustar un retard d'1 a 19 hores. Premeu després Inici/Pausa. Per cancel·lar, ajusteu el retard a 0.

Què significa el llum de líquid d'esbandida encès?

Això indica que el dipòsit de líquid d'esbandida està gairebé buit. Obriu la tapa, ompliu fins a la marca MAX i tanqueu. El llum s'apagarà després d'uns quants cicles.

Puc obrir la porta durant la rentada?

Sí, però pot sortir aigua calenta. El rentavaixelles s'atura automàticament. Tanqueu la porta per reprendre el cicle. Eviteu obrir tret que sigui necessari.

Com activar la seguretat infantil?

Mantingueu premudes simultàniament les tecles + i - durant 3 segons fins que aparegui 'CL'. Per desactivar, repetiu la mateixa operació fins que 'CL' parpellegi.

MANUAL D'USUARI LVBV4500I Benavent

CAT Rentaplats / Manual d'instruccions

instal·lació ....1 1.3. Durant

l'ús 2

2.INSTAL·LACIÓ ....5 2.1. Col·locació

de la màquina ....5 2.2. Connexió

d'aigua ....5 2.3. Tub d'entrada

d'aigua....5 2.4. Tub de

desguàs ....5 2.5. Connexió

elèctrica ....6

1. ESPECIFICACIONS TÈCNIQUES....8 3.1. Aspecte

general 83.2.Especificacions

Tècniques ....8 4. PREPARAR LA MÀQUINA PER

AL SEU ÚS . 10 4.1. Abans del primer

ús ....10 4.2. Omplir amb

sal ....10 4.3. Tira de

prova ....11 4.4. Taula de duresa

d'aigua.... 11 4.5. Sistema estovant

d'aigua....11 4.6.

Configuració .....detergent ....12.4.7..Úte8. Omplir

amb detergent....12 4.9. Ús de detergents

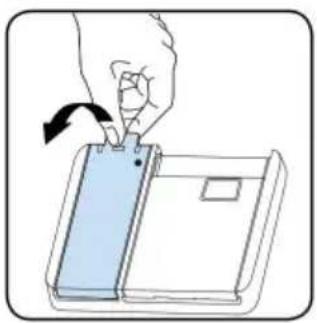

combinats ....12 4.10. Ompliment de l'abrillantador i

configuració ....12

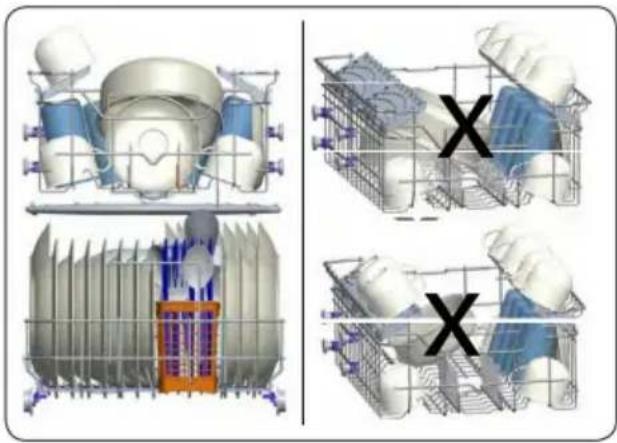

5.1. Recomanacions ....14 5.2. Càrregues de

cistella alternativa 16

1. TAULA DE PROGRAMES .... 17

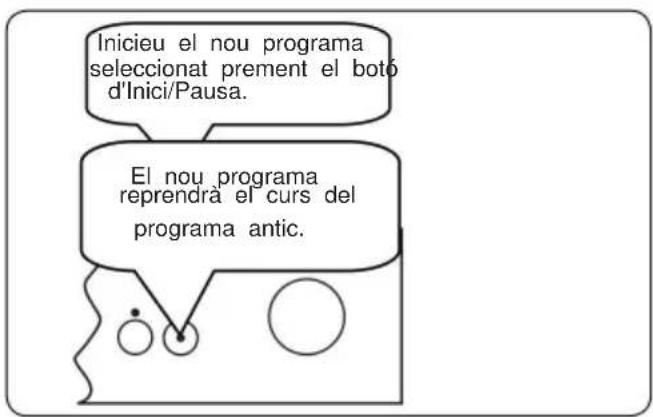

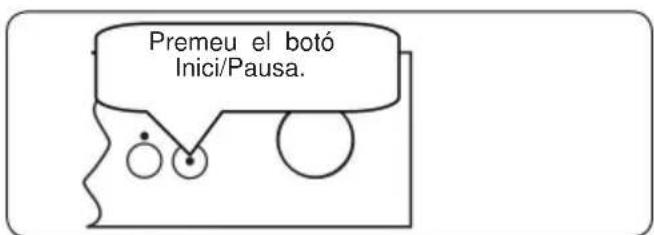

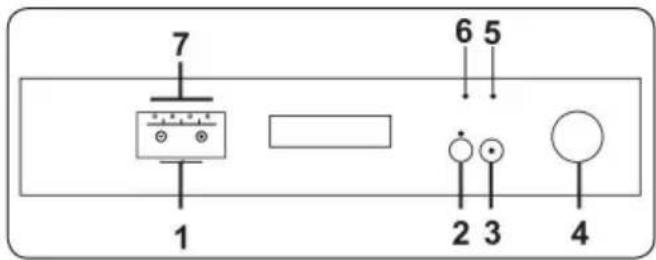

7.PANELL DE CONTROL .... 19 7.1. Canviar un

programa.... 19 7.2. Cancel·lar un

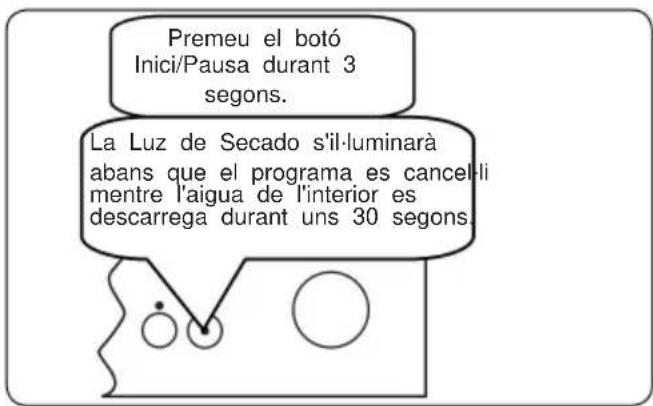

programa 20 7.3. Apagar la

màquina.... 20

ÍNDEX

8.NETEJA I MANTENIMENT 21 8.1.

Neteja de la màquina i filtres ....21 8.2.

Braços ruixadors....22

9.SOLUCIÓ DE PROBLEMES ......23

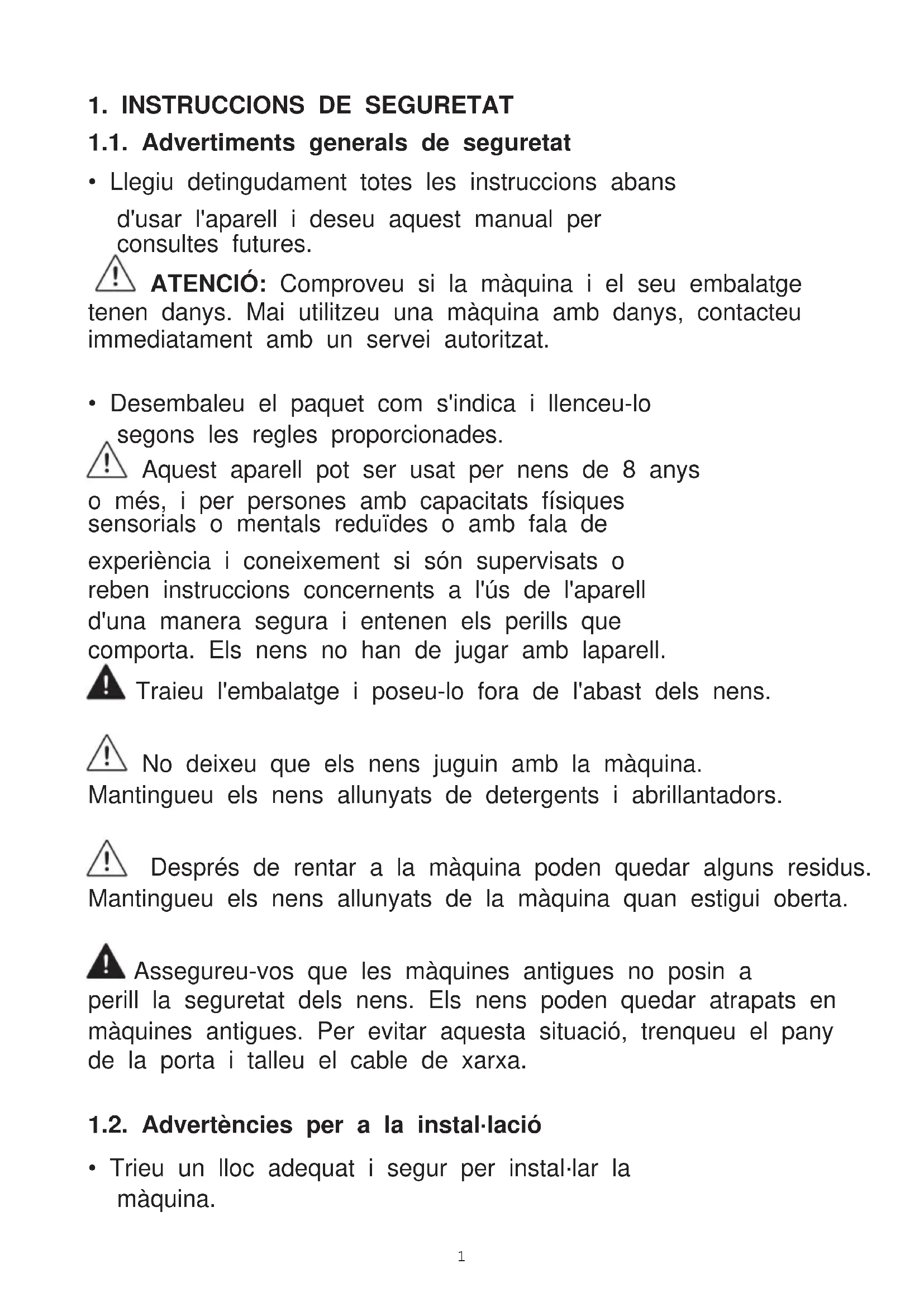

1. INSTRUCCIONS DE SEGURETAT

1.1. Advertisments generals de seguretat

- Llegiu detingudament totes les instruccions abans d'usar l'aparell i deseu aquest manual per consultes futures.

ATENCIÓ: Comproveu si la màquina i el seu embalatge tenen danys. Mai utilitzeu una màquina amb danys, contacteu immediatament amb un servei autoritzat.

- Desembaleu el paquet com s'indica i llenceu-lo segons les regles proporcionades.

Aquest aparell pot ser usat per nens de 8 anys o més, i per persones amb capacitats físiques sensorials o mentals reduïdes o amb fala de experiencia i coneixement si són supervisats o reben instruccions concernents a l'ús de l'aparell d'una manera segura i entenen els perills que comporta. Els nens no han de jugar amb laparell.

⚠ Traieu l'embalatge i poseu-lo fora de l'abast dels nens.

No deixeu que els nens juguin amb la màquina. Mantingueu els nens allunyats de detergents i abrillantadors.

⚠️ Després de rentar a la màquina poden quedar alguns residus. Mantingueu els nens allunyats de la màquina quan estigui oberta.

Assegureu-vos que les màquines antigues no posin a perill la seguretat dels nens. Els nens poden quedar atrapats en màquines antigues. Per evitar aquesta situació, trenqueu el pany de la porta i talleu el cable de xarxa.

1.2. Advertències per a la instal·lació

- Trieu un lloc adequat i segur per instal·lar la màquina.

• Seguiu les instruccions sobre la instal·lació i connexió de la màquina.
• Amb la màquina només cal utilitzar recanvis originals.

Abans de la instal·lació desendolleu la màquina.

⚠️ La màquina ha de ser instal·lada únicament per un servei autoritzat.

⚠️ Comproveu si el sistema de fusible elèctric interior està connectat segons els reglaments.

⚠️ Totes les connexions elèctriques han de coincidir amb els valors de la placa.

Assegureu-vos que la màquina no trepitgi el cable de subministrament eléctric.

Mai utilitzeu un cable perllongador o una connexió de múltiples preses.
⚠️ L'endoll ha de ser accessible després d'instal·lar la máquina.

- Després de la instal·lació, engegueu la máquina sense càrrega la primera vegada.

⚠️! La màquina no ha d'estar endollada durant la col·locació.
⚠️Utilitzeu sempre l'endoll revestit subministrat amb la màquina.
⚠️! Per evitar perills, en cas de fer-se malbé, el cable elèctric de la màquina ha de ser substituït per un servei autoritzat o persona qualificada similar.

1.3. Durant l'ús

Aquesta màquina és únicament per a ús domèstic; no ho utilitzeu amb altres finalitats. Lús comercial invalidarà la garantia.

⚠️ No es posi dret, no se sent ni col·loqui càrregues sobre la porta oberta del rentaplats.

⚠️Utilitzeu únicament detergents i abrillantadors produïts específicament per a rentaplats. La nostra empresa no es responsabilitza de danys que puguin ocórrer degut a un ús incorrecte.

⚠️No begueu aigua de la màquina.

A causa de perill d'explosió, no col·loqueu agents dissolvents químics a la secció de rentat de la màquina.

- Comproveu la resistència tèrmica dels articles de plàstic abans de rentar-los a la màquina.

⚠️Cap nen ha de fer la neteja ni el manteniment dusuari daquest aparell sense supervisió.

⚠️No poseu articles inadequats per a rentaplats a la màquina i no ompliu les cistelles per sobre de la seva capacitat. • La nostra empresa no es responsabilitza de qualsevol deformació interior de la màquina deguda a mal ús.

⚠️ No obriu la porta mentre la màquina és a funcionament, podria vessar aigua calenta. Dispositius de seguretat asseguren que la màquina s'atura si s'obre la porta.

⚠️ La porta de la màquina no s'ha de deixar oberta. Podria provocar accidents.

Col · loqueu ganivets i altres objectes esmolats a la cistella per coberts en una posició amb el tall cap avall.

⚠️! Per a models amb sistema d'obertura automàtica de porta, quan s'activa l'opció EnergySave, la porta s'obrirà al final d'un

programa. Per evitar danys al rentaplats, no forceu la porta a tancar-se després d'1 minut de l'obertura automàtica. Per a un assecat eficaç, deixeu la porta oberta durant 30 minuts després que es completi un programa. No estigueu drets davant de la porta quan soni el senyal d'obertura automàtic.

En cas de mal funcionament, la reparació únicament l'ha de fer personal de servei autoritzat. Si no, s'invalidarà la garantia.

Abans del treball de reparació, la màquina ha de ser desconnectada de la xarxa. No estireu el cable per desendollar la màquina. Tanqueu l'aixeta d'aigua.

El funcionament amb poca tensió provocarà que disminuiu el rendiment.

Per seguretat, desconnecteu l'endoll un cop finalitzat el programa.

Per evitar una descàrrega elèctrica, no desendolleu la màquina amb les mans mullades.

Per desconnectar la màquina de la xarxa, estireu l'endoll i no estireu mai el cable.

2. INSTAL·LACIÓ

2.1. Col·locació de la màquina

Quan col·loqueu la màquina, poseu-la en una zona on els plats puguin ser carregats i descarregats fàcilment. No poseu la màquina en una zona on la temperatura ambient baixi de 0 °C.

Llegiu totes les advertències de l'embalatge abans de retirar-lo i col·locar la màquina.

Col · loqueu la màquina prop d'un crit i un desguàs d'aigua. Tingueu en compte que les connexions no seran alterades un cop la màquina estigui en la vostra posició.

No sostingueu la máquina per la porta o panell

Deixeu una distància adequada al voltant de la màquina per facilitar el seu moviment quan es netegi.

Assegureu-vos que els tubs d'entrada i sortida d'aigua no

s'aixafen ni queden atrapats i que la màquina no es posa sobre el cable elèctric quan és col·locada.

Ajusteu les potes de manera que la màquina quedi a nivell i equilibrada. La màquina ha de ser col-locada en un terra pla o en cas contrari estarà inestable i la porta de la màquina no es tancarà correctament.

2.2. Connexió d'aigua

Recomanem instal·lar un filtre en el subministrament d'aigua per evitar danys a la màquina deguts a contaminació (sorra, òxid, etc.) de la fontaneria interior. Això també ajudarà a evitar el grogueig i la formació de dipòsits després del rentat.

Connexió d'aigua: (Water connection:) Nota impresa a la mànega d'entrada d'aigua!

Si els models estan marcats amb 25°, la temperatura de laigua pot ser de màx. 25 °C (aigua freda).

Per a la resta de models: És preferable l'aigua freda; la temperatura màx. de l'aigua calenta ha de ser de 60 °C.

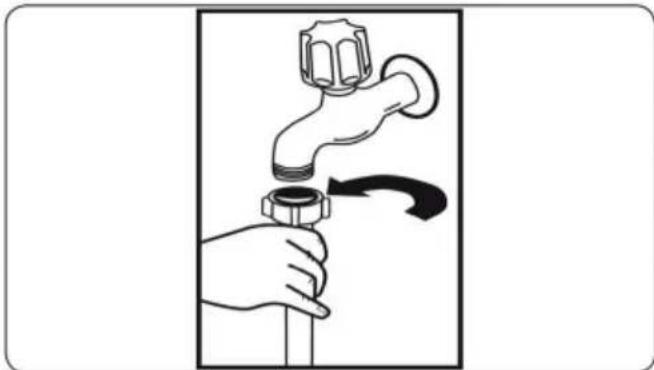

2.3. Tub d'entrada d'aigua

ADVERTIMENT: Deixeu córrer aigua vés del tub nou abans de connectar-lo.

ADVERTIMENT: Connecteu el tub ament a la presa d'entrada d'aigua. ressió subministrada per la presa ha er com a mínim 0,03 MPa i com a máxim Pa. Si la pressió supera 1 MPa, cal ·lar una vàlyula d'alleujament de pressió la connexió.

ADVERTIMENT: Després de fer les exions, obriu l'aixeta completament i roveu si hi ha fuites d'aigua. Un copzat un programa de rentat tanqueu re l'aixeta d'entrada d'aigua.

Amb alguns models hi ha disponible un broc d'aigua Aquastop. No el faci malbé ni permeti que es retorça ni ii.

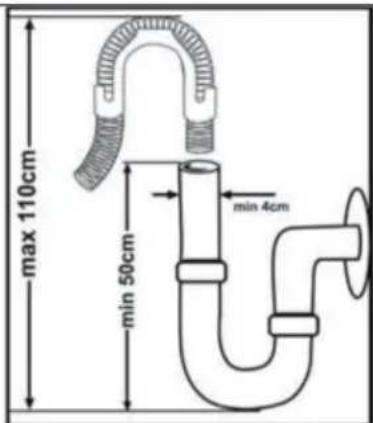

2.4. Mànega de desguàs

max 110cm min 50cm min 4cm

Connecteu el tub de desguàs d'aigua directament al forat de desguàs oa la sortida de l'aigüera. Aquesta connexió ha d'estar com a mínim a 50 cm i com a màxim a 110 cm del pla del terra.

IMPORTANT: Els articles no es rentaran correctament si es fa servir un tub de desguàs de més de 4 m.

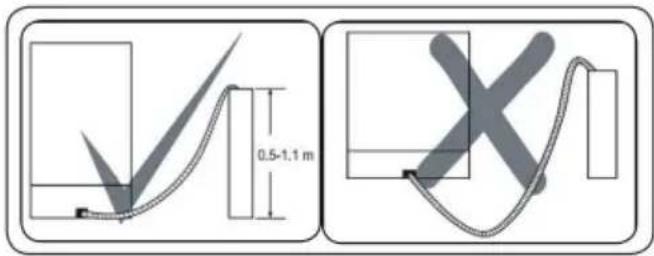

0.5-1.1 m

2.5. Connexió elèctrica

ADVERTIMENT: La máquina

subministrament de tensió de la xarxa a la màquina és de 110 V, ha de connectar un transformador de 110/220 V i 3000 W entre les connexions elèctriques.

L'endoll amb connexió a

terra de la màquina s'ha de connectar a la presa amb connexió a terra subministrada tensió o corrent adequades.

En absència d'instal·lació amb connexió a terra, un electricista autoritzat ha de

fer una instal·lació amb connexió a terra. En cas d'ús sense connexió a terra, no serem responsables de pèrdues d'ús que puguin passar.

L'endoll d'aquest aparell pot incorporar un fusible de 13A depenent del país de destinació. (Per exemple, Regne Unit.) (Per exemple, Regne Unit, Aràbia Saudita)

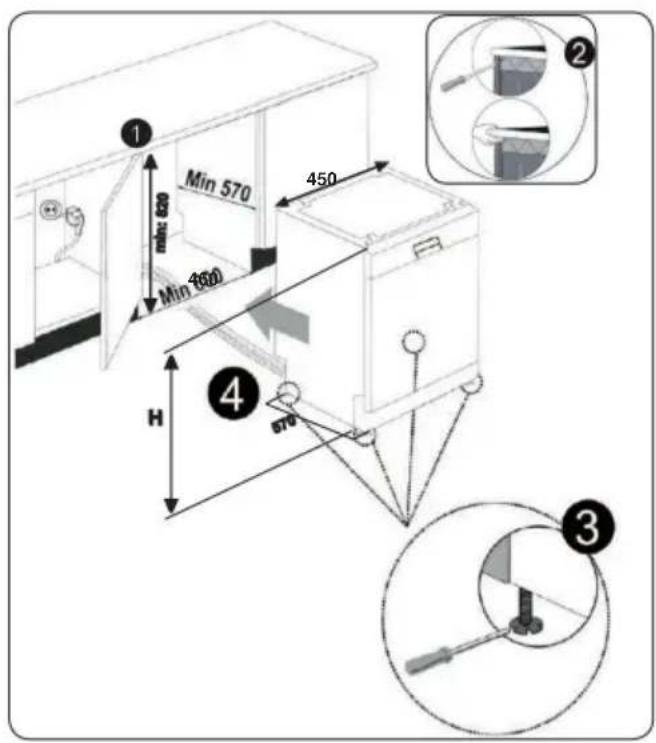

2.6. Instal·lar la màquina sota el taulell

Si voleu instal·lar la màquina sota el taulell, cal que hi hagi prou espai per fer-ho i cablejat-fontaneria han de ser adequats per fer-ho (1). Si l'espai sota el taulell és adequat per encaixar la màquina, traieu la tapa superior com es mostra a la il·lustració (2).

ADVERTIMENT: El taulell, sota el qual ol·locarà la màquina, ha d'estar estable evitar desequilibris.

El panell superior del rentaplats ha de ser retirat per encaixar la màquina sota el taulell.

Per retirar el panell superior, traieu els cargols que el sosté, ubicats a la part posterior de la màquina. Després, empenyeu el panell 1 cm des de la part davantera a la posterior i eleval. Ajusteu les potes de la màquina segons el pendent del terra (3).

Encaixeu la màquina empenyent-la sota el taulell, tenint cura que els tubs no quedin aixafades o doblegats (4).

ADVERTIMENT: Després de retirar

el panell superior del rentaplats, la màquina ha de ser col·locada en un espai de les dimensions mostrades a la següent figura.

1 Min 570 450 Min 460 H 4 3

45 cm	Amb panell superior	Sense panell superior
		Sense feltre	Sense feltre	Sense feltre
			Per a la 2a cistella	Per a la 3a cistella
Alçada (H) (mm)	850 mm	820 mm	825 mm	835 mm

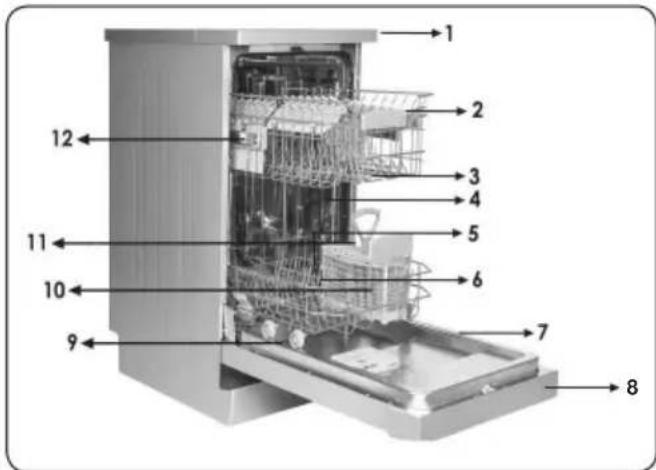

3. ESPECIFICACIONS TÈCNIQUES

1. Encimera
2. Cistella superior amb suports
3. Braç ruixador superior
4. Cistella inferior
5. Braç ruixador inferior
6. Filtres
7. Placa de dades
8. Panell de control

9. Dispensador d'abrillantador i detergent

10. Cistella per a coberts

11. Dispensador de sal

12. Enganxi de pista de cistella superior

13. Super Assecadora Activa: Aquest sistema millora el rendiment de assecat dels plats.

3.2. Especificacions tècniques

Capacitat	10 ajustaments de lloc
Dimensions (mm)
Alçada	850(mm)
Ample	450(mm)
Profunditat	598(mm)
Pes net	38,900 kg
Voltatge/ frequència de funcionament	220-240V 50 Hz,
Corrent total (A)	10 (A)
Potència total (W)	1900(W)
Pressió de subministrament daigua	Màxima: 1 (Mpa) Mínima:

RECICLATGE

• Alguns components de la màquina i l'embalatge consisteixen en materials reciclables.
• Els plàstics estan marcats amb les abreviatures internacionals (>PE<, >PP<, etc.)
• Les peces de cartró consisteixen en paper reciclat. Es poden posar a contenidors de malbaratament en paper per a reciclatge.
• Materials no adequats per a la escombraries domèstiques s'han de rebutjar a centres de reciclatge.

- Contacti amb un centre de reciclatge pertinent per obtenir informació sobre l'eliminació de materials diferents.

EMBALATGE I EL MEDIAMBIENT

- Els materials d'embalatge protegeixen la máquina contra danys que podrien passar durant el transport. Els materials d'embalatge són respectuosos amb el medi ambient, atès que són reciclables. L'ús de material reciclat redueix al consum de matèries primeres i per tant disminueix la producció de deixalles.

Declaració de conformitat de la CE

Declarem que els nostres productes compleixen amb les Directives, Decisions i Normatives europees pertinents i amb els requisits enumerats als estàndards esmentats.

Deixalles de la màquina antiga

El símbol que es mostra sobre el producte o el seu embalatge indica que aquest producte no es pot tractar com a residus domèstics. En lloc d'això, s'ha de portar a un punt de recollida dedicat al reciclatge d'equips elèctrics i electrònics. En assegurar-se que aquest producte sigui rebutjat degudament, ajudarà a evitar possibles consequències negatives per al medi ambient i la salut de les persones, que es podrien produir si els residus d'aquest producte es tractessin de manera incorrecta. Si voleu obtenir informació detallada sobre el reciclatge d'aquest producte, poseu-vos en contacte amb la vostra oficina municipal, el servei de rebuig de residus domèstics o la botiga on va adquirir el producte.

4. ABANS D'UTILITZAR EL APARELL

4.1. Preparació del rentaplats per al primer ús • Assegureu-vos

que les especificacions quant a l'electricitat i el subministrament d'aigua coincideixen amb les indicades a les instruccions de instal·lació de la màquina.

• Traieu tot el material d'embalatge de dins de la màquina.
- Ajusteu el nivell de l'estovador d'aigua.
- Ompliu el compartiment de l'abrillantador.

4.2 Ús de la sal (SI ESTÀ DISPONIBLE)

Per a un bon rentat, el rentaplats necessita aigua tova, per exemple menys calcària. En cas contrari, les restes de calç blanca romandran als plats ia l'equipament interior. Això afectarà negativament el rentat, assecat i abrillantament portat a terme per l'aparell. Quan l'aigua flueix a través del sistema d'estovament, els ions que formen la duresa s'eliminen de l'aigua i l'aigua assoleix la suavitat necessària per obtenir un resultat de rentat òptim. Depenent del nivell de duresa de l'aigua entrant, aquests ions que endureixen l'aigua s'acumulen ràpidament dins del sistema d'estovament. Per tant, cal renovar el sistema d'estovame perquè funcioni amb el mateix rendiment també durant el rentat següent. El rentapla utilitza sal per a aquesta finalitat.

La màquina només pot utilitzar sal especial per a rentaplats per estovar l'aigua. No utilitzeu cap tipus de sals de gra petit o en pols que puguin ser fàcilment solubles. L'ús de qualsevol altre tipus de sal pot fer malbé la màquina.

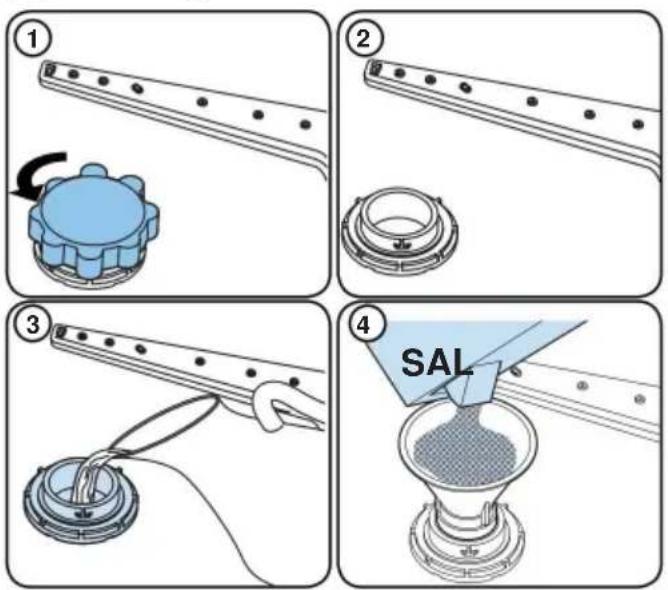

4.3. Omplit amb sal (SI ESTÀ DISPONIBLE)

Per afegir sal estovadora, obriu la tapa del compartiment de sal girant-la en sentit contrari a les agulles del rellotge. (1)

(2) Ompliu el compartiment amb 1 kg de sal i aigua (3) fins que estigui gairebé desbordat. Si està disponible, l'ús d'un embut (4)

facilitarà l'ompliment. Torneu a col·locar la tapa i tanqueu-la. Després de cada 20-30 cicles afegiu sal al rentaplats fins que s'ompli (aprox. 1 kg).

Afegiu aigua al compartiment de la sal només en el primer ús.

Utilitzeu sal estovadora produïda específicament per ser usada al rentaplats.

En posar en marxa el rentaplats, el compartiment de sal estarà ple d'aigua, per tant, col·loqueu la sal estovadora abans de posar en marxa el rentaplats.

Si la sal estovadora es desborda i no posa en marxa el rentaplats timmediatament, executeu un programa de rentat curt per protegir la seva màquina contra la corrosió.

4.4. Tira reactiva

Deixeu córrer l'aigua per l'aixeta (1 minut)	Mantingueu la tira a l'aigua (1 segon)	Agafeu la tira.	Espereu (1 minut)	Ajusteu el nivell de duresa del vostre rentaplats.

NOTA: La configuració del nivell de duresa de fàbrica és "3". Si l'aigua és aigua de pou o té un nivell de duresa superior a 90 dF, us recomanem que utilitzeu filtres i dispositius de refinament.

4.5. Taula de duresa de l'aigua

Nivell de duresa de laigua	Grau de duresa alemany dH	Grau de duresa francès dF	Grau de duresa britànic	Indicador del nivell de duresa
1	0-5	0-9	0-6	Es mostra L1 a la pantalla.
2	6-11	10-20	7-14	Es mostra L2 a la pantalla.
3	12-17	21-30	15-21	Es mostra L3 a la pantalla.
4	18-22	31-40	22-28	Es mostra L4 a la pantalla.
5	23-34	41-60	29-42	Es mostra L5 a la pantalla.
6	35-50	61-90	43-63	Es mostra L6 a la pantalla.

4.6. Sistema d'estovament de l'aigua El rentaplats

està equipat amb un estovant d'aigua que redueix la duresa de l'aigua de la xarxa. Per esbrinar el nivell de duresa de l'aigua de l'aixeta, poseu-vos en contacte amb la vostra companyia daigua o utilitzeu una tira reactiva (si està disponible).

4.7. Ajustaments

Per canviar el nivell de sal, seguiu els passos següents:

• Poseu el botó d'encesa/apagada (4) a la posició d'apagat (1) per apagar l'aparell.
• Premeu i manteniu premuda la tecla Inici/Pausa (3).
• Poseu el botó d'encesa/apagada (4) a la posició 2 girant-lo en el sentit de les agulles del rellotge (cap a la dreta) un pas.
• Premeu i manteniu premuda la tecla Inici/Pausa fins que tots els llums comencin a parpellejar. (3)
• Premeu i manteniu premuda la tecla Inici/Pausa fins que l'SL s'apagui a la pantalla (5).
• Després que «SL» desaparegui, deixeu anar el botó Inici/Pausa (3).
• L'aparell mostrarà la configuració de duresa de l'aigua més recent (vegeu la taula de configuració per al grau de duresa de l'aigua)
• Podeu ajustar la configuració de la duresa de l'aigua amb els botons "+" i "-" de la pantalla (5).
• Després de seleccionar el grau de duresa de l'aigua, poseu el botó d'encesa/apagada (4) a la posició d'apagat (1) per apagar l'aparell. L'última configuració de duresa de l'aigua seleccionada es desarà a la memòria.

4.8. Ús del detergent

Utilitzeu únicament detergents dissenyats específicament per a rentaplats dús domèstic. Deseu els detergents en llocs frescos i secs fora de l'abast dels nens.

Afegiu la quantitat de detergent adequada per al programa seleccionat per garantir un òptim rendiment. La quantitat de detergent necessària depèn del cicle, la mida de la càrrega i el nivell brutícia dels plats.

No ompliu el compartiment de detergent més del necessari; en cas contrari, pot observar ratlles blanquinoses o capes blavoses al vidre i els plats, que poden causar corrosió. L'ús continuat de massa detergent pot causar danys a la màquina.

L'ús de poc detergent pot donar lloc a una mala neteja i es podran observar ratlles blanquinoses a l'aigua calcària.

Consulteu les instruccions del fabricant del detergent per obtenir més informació.

4.9. Ompliment del compartiment de detergent Empenyeu el pestell per obrir

el dispensador i aboqueu el detergent. Tanqueu la tapa i premeu-la fins que encaixi al seu lloc. El dispensador s'ha d'emplenar just abans de començ cada programa. Si la vaixella està molt bruta, pose detergent addicional a la cambra de detergent per prerentat.

productes s'han d'utilitzar segons les instruccions del fabricant.

Mai col·loqueu detergents combinats a la secció interior oa la cistella dels coberts.

Els detergents combinats contenen no només el detergent, sinó també abrillantadors, substàncies de substitució de la sal i components addicionals segons la combinació.

Recomanem no fer servir detergents combinats en programes curts. Si us plau, utilitzeu detergents en pols en aquests programes.

Si teniu problemes en utilitzar detergents combinats, poseu-vos en contacte amb el

fabricant del detergent.

Quan deixeu de fer servir detergents combinats, assegureu-vos que la duresa de l'aigua i l'abrillantador estiguin ajustats al nivell correcte.

4.11. Ús de l'abrillantador

L'abrillantador ajuda a assecar els plats sense ratlles ni taques. L'abrillantador és necessari per a utensilis sense taques i gots transparents.

L'abrillantador s'allibera automàticament durant la fase d'esbandida en calent. Si la dosi de l'abrillantador és massa baixa, les taques blanquinoses romandran als plats i no assecaran ni es rentaran correctament. Si la dosi de l'abrillantador és massa alta, es podran observar capes blavoses al vidre i als plats.

4.12. Omplit de

l'abrillantador i ajustament "

Obriu la tapa del dispensador de l'abrillantador per omplir-lo. Ompliu el dispensador amb l'abrillantador fins al màxim nivell i tanqueu la tapa. Aneu amb compte de no vessar el dispensador de l'abrillantador i netegeu-lo si es vessa.

Per canviar el nivell de l'abrillantador, seguiu els passos següents:

Gireu el comandament a la posició "off".

- Premeu el botó “Inici/Pausa” i manteniu premut.

Gireu la perilla en sentit contrari a les agulles del rellotge una posició.

Mantingueu premuda la tecla "Inici/Pausa" fins que els LEDs parpellegin i desaparegui "rA".

• L'electrodomèstic mostrarà la configuració actual.

Ajusteu el nivell prement els botons "+" i "-".

Gireu el comandament a la posició "off" per desar l'ajust.

La configuració del nivell d'abrillantador de fàbrica és "4".

Si la vaixella no s'està assecant bé o està tacada, augmenteu el nivell. Si es formen taques blaves a la vaixella, disminuiu el nivell.

Nivell Dosi d'abrillantador		Indicador
1	Abrillantador no dispensat	A la pantalla apareix r1.
2	Es dispensa 1 dosi	A la pantalla apareix r2
3	Es dispensen 2 dosis	A la pantalla apareix r3.
4	Es dispensen 3 dosis	A la pantalla apareix r4.
5	Es dispensen 4 dosis	A la pantalla apareix r5.

5. CÀRREGA DEL RENTAVAIXELLES

Per obtenir millors resultats, seguiu aquests consells de càrrega.

Si carregueu el rentaplats d'ús domèstic fins a la capacitat indicada pel fabricant, estalviareu energia i aigua.

El preaclarit manual de la vaixella condueix a un consum d'aigua i energia més gran i no és recomanable. Podeu col·locar tasses, gots, copes, plats petits, bols, etc. a la cistella superior. Procureu que les copes llargues no toquin les unes amb les altres, ja que podrien no romandre quietes i patir danys.

En col·locar copes de tija llarga, recolzeu-les sobre la vora de la cistella o sobre la reixeta, i no sobre altres peces de la vaixella.

Col · loqueu tots els recipients com tasses, gots i olles al rentaplats amb l'obertura cap avall, en cas contrari l'aigua pot acumular-se al seu interior.

Si hi ha una cistella de coberts a la màquina, es recomana utilitzar la reixeta de coberts per obtenir un millor resultat.

Col · loqueu tots els objectes grans (olles, paelles, tapes, plats, bols, etc.) i els molt bruts a la reixeta inferior.

Els plats i els coberts no s'han de col·locar un damunt de l'altre.

ADVERTIMENT: Assegureu-vos de

no obstruir la rotació dels braços aspersors.

ADVERTIMENT: Assegureu-vos que

després de carregar els plats pugui obrir el dispensador de detergent.

5.1. Recomanacions

Elimineu qualsevol residu gruixut dels plats abans de col·locar-los a la màquina. Poseu en marxa la màquina amb càrrega completa.

No sobrecarregueu les safates ni col·loqueu els plats a la cistella equivocada.

ADVERTIMENT: Per evitar qualsevol possible lesió, poseu els ganivets de mànec llarg i punta esmolada amb la part

esmolada cap avall o en posició horizontal sobre les cistelles.

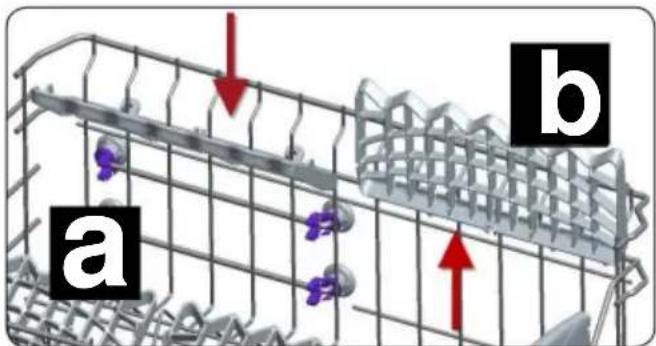

Suport de plats

Els suports de la cistella superior poden estar oberts, a, o tancats, b. Col-loqueu tasses i estris grans que renteu (horitzontalment) sobre els suports.

a b

Cistella superior

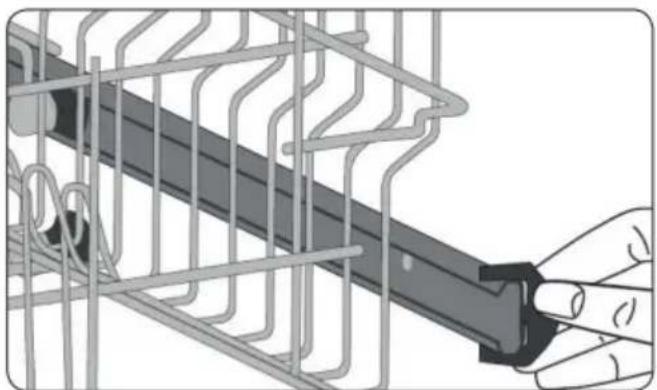

Ajust d'alçada

Gireu les preselles de parada de carril, als extrems dels carrils, als costats per obrir-los (com es mostra a la següent imatge), després extregui i retiri la cistella.

Canvieu la posició de les rodes, després reinstal lar la cistella al carril, assegurant-se de tancar les preselles de parada de carril. Quan la cistella superior estigui a la posició més alta, articles grans com cassoles es poden col·locar a la cistella inferior.

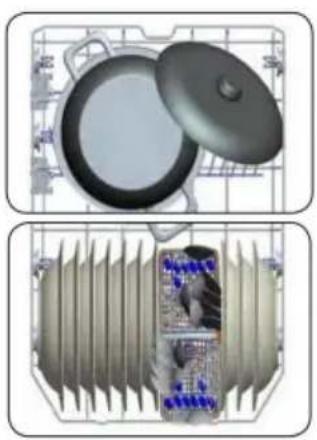

5.2 Càrregues de cistella alternativa Cistella inferior

Càrregues incorrectes

Una càrrega incorrecta pot causar un rendiment deficient en el rentat i assecat. Seguiu les recomanacions del fabricant per obtenir un bon resultat.

Càrregues incorrectes

Per a informació important necessària per a les proves segons les normatives EN i una còpia digital del manual, envieu el nom de model i el número de sèrie a la següent adreça:

[e-mail]

	P1	P2	P3	P4	P5	P6
Nom del programa:	Prerentat	Ràpid 30'	Eco	Súper 50'	Intensiu 65 °C	Higiene 70 °C
Tipus de brutícia:	Adequat per aclarir la vaixella que no es rentarà al moment.	Adequat per a rentat rápid i vaixelles amb poca brutícia.	Programa estàndard per a ús diari amb baix consum denergia i aigua.	Adequat per a vaixella amb brutícia normal dús diari amb un programa més rápid.	Adequat per a vaixella molt bruta.	Adequat per a vaixelles molt brutes que requereix un rentat higiènic.
Nivell de brutícia:	Baix	Baix	Mitjà	Mitjà	Alt	Alt
"Quantitat de detergent: A: 25 cm3 B: 15 cm3"	-	A	A	A	A	A
Durada del programa (h:min)	00:15	00:30	03:18	00:50	01:54	02:04
Consum d'energia eléctrica (kWh/cicle):	0.020	0.670	0.755	0.950	1.550	1.650
Consum d'aigua (litres/cicle):	3.5	10.0	11.0	11.2	17.8	15.1

• La durada del programa pot canviar segons la quantitat de vaixella, la temperatura de l'aigua, la temperatura ambient i les functions addicionals seleccionades.
• Els valors proporcionats per als programes que no siguin el programa Eco només són indicatius.
  El programa Eco és adequat per netejar vaixelles normalment brutes, el programa de les quals és el més eficient quant a consum combinat d'energia i aigua, i que s'utilitza per avaluar el compliment de la legislació de la UE en matèria d'ecodisseny.
• Rentar la vaixella en un rentaplats d'ús domèstic sol consumir menys energia i aigua que el rentat manual quan sutilitza el rentaplats segons les instruccions del fabricant.
• Només utilitzeu detergent en pols per als programes curts.

Els programes curts no inclouen la fase d'assecatge.

- Recomanem deixar la porta entreoberta un cop finalitzat el cicle de rentat per accelerar l'assecat.

- Podeu accedir a la base de dades de productes on s'emmagatzema la informació del model escanejant el codi QR de l'etiqueta energètica.

NOTA: D'acord amb les regulacions 1016/2010 i 1059/2010, els valors de consum d'energia del programa Eco poden ser diferents. Aquesta taula s'ajusta als reglaments 2019/2022 i 2017/2022.

7. PANELL DE CONTROL

7 6 5 1 2 3 4

Gireu el Selector de Programa (4) per seleccionar el programa adequat per als seus plats. A la posició 'OFF', la màquina té alimentació.

Per iniciar el programa seleccionat, premeu el botó Inici/Pausa (3). La Ilum d'Ini Pausa s'apagarà i s'il-luminarà la Ilum de rentat. Si s'obre la porta mentre un program està en funcionament, la Ilum d'Inici/Pausa parpellejarà i la Ilum de Rentat romandrà il-luminada.

L'estat del programa es pot visualitzar amb els llums de rentat, aclarit, assecatge i fi (7 al tauler de control. La màquina romandrà en silenci aproximadamente 40-50 minuts - mentre es realitza el assecat, s'il-luminarà la llum d'assecat.

L'indicador de temps restant (1) mostra la durada del programa seleccionat i el temps restant del programa en funcionament.

Càrrega (2) reduirà la durada del programa seleccionat i per tant reduirà el consum d'energia i aigua.

NOTA: Si s'ha fet servir una funció extra, tal com Diferit o Mitja Càrrega (1, 2), a l'últim programa de rentat, la funció romandrà activa al següent programa de rentat. Per cancel·lar aquesta funció al programa de rentat que se seleccioneu a continuació, gireu el Selector de Programa a la posició 'OFF', després gireu el selector per encendre novament la màquina. Podeu seleccionar una funció extra amb el nou programa seleccionat.

NOTA:El Bloqueig per a Nens s'activa/activa prement simultàniament ambdós ns "+" i "-" durant 3 segons.

Quan s'activi el Bloqueig per a nens, a l'indicador de temps restant (1) es mostrarà "CL" durant 2 segons. Quan es desactiva, "CL" esclata dues vegades a l'indicador de temps restant (1).

NOTA: Si no hi ha prou

abrillantador a la màquina, s'il-luminarà l'indicador d'advertència de falta abrillantador (6) per indicar que cal emplenar la câmera d'abrillantador.

NOTA: Premeu els botons "+" i "-" a

l'indicador de temps restant (1) per diferir l'hora d'inici del programa, abans que comenci el programa, d'1 hora a 19 hores.

Per canviar el temps de diferit, premeu el botó „Inici/Pausa (3), i utilitzeu els botons “+” a per seleccionar un nou temps d'Inici/

Pausa (3) per activar el nou temps de diferit. Si voleu cancel·lar el diferit, canvieu el temps de diferit a '0' usant els botons "+" i "-".

Programa (4) a la posició 'OFF' després d'haver seleccionat un temps de diferit i haver iniciat el programa, es guardarà el temps de diferit restant. Quan el selector es gira a un nou programa, es reprendrà el temps de diferit restant.

7.1. Canviar un programa

Seguiu els passos enumerats més endavant per canviar un programa mentre està en funcionament.

Després que s'aturi el programa, seleccioneu el programa que vulgueu usant el Selector de Programa.

Inicieu el nou programa seleccionat prement el botó d'Inici/Pausa. El nou programa reprendrà el curs del programa antic.

7.2. Cancel·lar un programa

Si yoleu cancel·lar un programa mentre està en funcionament.

Premeu el botó Inici/Pausa durant 3 segons. La Luz de Secado s'il·luminarà abans que el programa es cancel- li mentre l'aigua de l'interior es descarrega durant uns 30 segons.

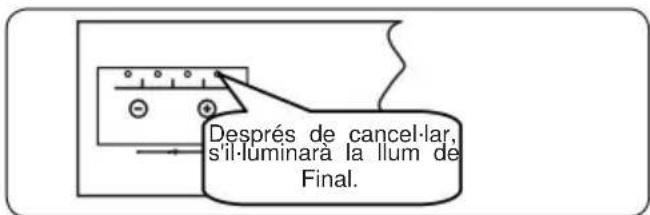

Després de cancel·lar, s'il·luminarà la llum de Final.

7.3. Apagar la màquina

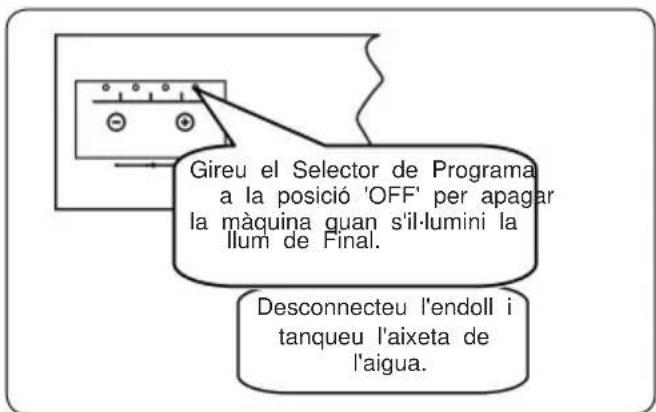

Gireu el Selector de Programa a la posició 'OFF' per apagar la màquina quan s'il-lumini la llum de Final. Desconnecteu l'endoll i tanqueu l'aixeta de l'aigua.

NOTA: Al final del programa de rentat, eu lleugerament oberta la porta de àquina per accelerar el procés d'assecat.

NOTA: Si obriu la porta de la uina o talleu l'alimentació durant un at, el programa continuarà quan tanqueu orta o torneu l'alimentació.

8.NETEJA I MANTENIMENT

La neteja del rentaplats és important per mantenir la vida útil de la màquina Assegureu-vos que l'ajust d'estovament d'aigua (si està disponible) s'hagi fet correctament i s'utilitza la quantitat correcta de detergent per evitar l'acumulació de calç. Ompliu el compartiment de la sal quan s'encengui la llum del sensor de sal.

L'oli i la calç es poden acumular al rentaplats amb el temps. Si això passa:

• Ompliu el compartiment de detergent però no carregueu cap plat. Seleccioneu un programa que funcioni a alta temperatura i deixeu el rentaplats buit. Si aquesta operació no neteja suficientment el seu rentaplats, utilitzeu un agent netejador dissenyat per a la seva ús amb rentaplats.
• Per prolongar la vida útil de el rentaplats, netegeu l'aparell regularment cada mes.
• Netegeu les juntes de la porta regularment amb un drap humit per eliminar qualsevol residu o objecte estrany acumulat.

8.1. Filtres

Netegeu els filtres i els braços polvoritzadors almenys una vegada a la setmana. Si hi ha restes de menjar o objectes estranys als filtres gruixuts i fins, traieu els filtres i netegeu-los a fons amb

a) Filtre micro b) Filtre gruixut
c) Filtre metàl·lic

Per extreure i netejar el conjunt de filtres, gireu-lo en sentit contrari a les agulles del rellotge i traieu-lo aixecant-lo cap amunt (1). Traieu el filtre gruixut del filtre micro (2). Després traieu i traieu el filtre metàl·lic (3). Aclariu el filtre amb abundant aigua fins que quedi lliure de residus. Torneu a muntar els filtres. Col·loqueu de nou el conjunt de filtres i gireu-lo en el sentit de les agulles del rellotge. (4).

• Mai useu el rentaplats sense cap filtre.

• L'efectivitat del rentat es reduirà si el filtre es col·loca de manera incorrecta.
• L'ús d'uns filtres nets són necessaris per al correcte funcionament de la màquina.

8.2. Braços aspersors

Assegureu-vos que els braços aspersors no estiguin obstruits i que no hi hagi residus de menjar o objectes estranys enganxats. Si hi ha un embús, traieu els braços aspersors i netegeu-los sota l'aigua. Per extreure el braç aspersor superior, afluixeu la femella que el manté en la seva posició girant-la en el sentit de les agulles del rellotge i estirant-la cap avall. Assegureu-vos que la femella estigui perfectament atapeïda quan torneu a col·locar

8.3 Bomba de buidatge

Els grans residus de menjar o els objectes estranys que no hagin recollit els filtres poden bloquejar la bomba daigües residuals. L'aigua d'esbandida estara llavors per sobre del filtre.

Advertència Risc de talls!

En netejar la bomba d'aigües residuals, aneu amb compte de no tallar-vos amb cap tros de vidre trencat o instrument punxegut.

En aquest cas:

1. En primer lloc, sempre desconnecteu el aparell de la xarxa eléctrica.

2. Traieu les cistelles.

3. Traieu els filtres.

4. Buideu l'aigua, utilitzeu una esponja a cas necessari.

5. Reviseu l'àrea i traieu qualsevol objecte estrany.

6. Instal-leu els filtres.

7. Torneu a col·locar les cistelles.

8. SOLUCIÓ DE PROBLEMES

AVARIA	POSSIBLE CAUSA	SOLUCIÓ DE PROBLEMES
El programa no comença.	El rentaplats no està connectat.	Endolleu el rentaplats.
	El rentaplats no està encès.	Enceneu el rentaplats prement el botó Engegar/ Apagar.
	Fusible cremat.	Comproveu els fusibles interiors.
	L'aixeta d'entrada està tancada.	Obriu l'aixeta d'entrada d'aigua.
	La porta del rentaplats està oberta.	Tanqueu la porta del rentaplats.
	Tub dentrada daigua i filtres de màquina obstruits.	Comproveu el tub d'entrada d'aigua i els filtres de màquina i assegureu-vos que no estan obstruits.
Queda aigua dins la màquina.	Tub de desguàs obstruit o retorçat.	Comproveu el tub de desguàs, netegeu-lo o redreceu-lo.
	Els filtres estan obstruits.	Netegeu els filtres.
	El programa encara no s'ha acabat.	Espereu que s'acabi el programa.
La màquina es para durant el rentat.	Error d'alimentació.	Comproveu el subministrament elèctric.
	Error d'entrada d'aigua.	Comproveu l'aixeta d'aigua.
Durant una operació de rentat se senten sorolls de cops.	El braç ruixador està colpejant els plats de la cistella inferior.	Moveu o retiri articles que bloquegin al braç ruixador.
Queden residus parcials d'aliments als plats.	Plats col·locats incorrectament, aigua ruixada no arriba als plats afectats.	No sobrecarregueu les cistelles.
	Els plats s'inclinen els uns sobre els altres.	Col·loqueu els plats segons les instruccions de la secció de com carregar el rentaplats.
	No s'ha utilitzat prou detergent.	Utilizeu la quantitat correcta de detergent, segons les instruccions de la taula de programes.
	Programa de rentat incorrecte seleccionat.	Utilizeu la informació de la taula de programes per seleccionar el programa més apropiat.
	Braços ruixadors obstruits amb restes d'aliments.	Netegeu els orificis dels braços ruixadors amb objectes primes.
	Filtres i bomba de desguàs obstruits o filtres mal col·locats.	Comproveu el tub de desguàs i que els filtres estan col·locats correctament.
Queden taques blanquinoses als plats.	No s'ha utilitzat prou detergent.	Utilitzeu la quantitat correcta de detergent, segons les instruccions de la taula de programes.
	Dosi d'abrillantador i/o configuració d'estovador d'aigua massa baixos.	Augmenteu el nivell d'abrillantador i d'estovador d'aigua.
	Alt nivell de duresa de laigua.	Augmenti el nivell d'estovador d'aigua i afegiu-hi sal.
	Tapa de compartiment de sal no tancada correctament.	Comproveu que la tapa del compartiment de sa estigui tancada correctament.
Els plats no s'assequen.	Opció d'assecament no seleccionada.	Seleccioneu un programa amb una opció d'assecat.
	Dosi d'abrillantador massa baixa.	Augmenteu la dosi d'abrillantador.
Taques d'òxid als plats.	La qualitat d'acer inoxidable als plats és insuficient.	Utilitzeu només jocs preparats per a rentaplats.
	Alt nivell de sal a l'aigua de rentat.	Ajusteu el nivell de duresa de l'aigua usant la taula de duresa de l'aigua.
	Tapa de compartiment de sal no tancada correctament.	Comproveu que la tapa del compartiment de sa estigui tancada correctament.
	Massa sal vessada al rentaplats en omplir amb sal.	Utilitzeu un embut quan ompliu amb sal el compartiment per evitar que es vessi.
	Mala connexió a terra de la instal-lació eléctrica.	Consulteu immediatament un electricista qualificat.
Queda detergent al compartiment de detergent.	El detergent es va afegir quan el compartiment de detergent estava humit.	Assegureu-vos que el compartiment de detergent estigui sec abans d'utilitzar-lo.

L'agent de servei autoritzat sempre ha de dur a terme els procediments d'instal·lació i de reparació per evitar possibles riscos. El fabricant no serà responsable dels danys que es puguin derivar de procediments realitzats per persones no autoritzades. Les reparacions només les poden fer els tècnics. Si cal substituir un component, assegureu-vos que només s'utilitzen peces de recanvi originals.

Les reparacions inadequades o lús de peces de recanvi no originals poden causar danys considerables i posar lusuari en un risc important.

La informació de contacte per al servei d'atenció al client és al revers d'aquest document.

Les peces de recanvi originals pertinents per a la funció segons la correspondent comanda d'Ecodisseny poden obtenir-se a través del Servei d'atenció al client durant un període mínim de 10 anys a partir de la data de posada al mercat del seu aparell a l'Espa Econòmic Europeu.

www.electrodomesticosbenavent.com

CE

52363229 R45

CERTIFICAT DE GARANTIA

Imprescindible la presentació de la factura de compra acompanyada del present certificat de garantia.

Riscos Coberts.

Aquest aparell està garantit contra qualsevol defecte de funcionament, sempre que es destini a ús domèstic, i es procedirà a la seva reparació dins del termini de garantia i només per la xarxa de SAT autoritzats.

Els nostres electrodomèstics Benavent compten amb la garantia legal del fabricant que cobreix qualsevol avaria o defecte durant 36 mesos, des de la seva data factura de 1 de gener del 2022. En cas que fos necessari, nosaltres ens ocupem de qualsevol possible incidència sempre que es degui a un component defectuós o fallada de fabricació.

Excepcions de garantia.

• Que la data del certificat no coincideixi amb la data de venda de la factura original.
• Avaries produïdes per cop, per caiguda o qualsevol altra causa de força major.
  • Si l'aparell ha estat manipulat per personal no autoritzat.
• Les avaries produïdes o derivades com a consequència d'un ús inadequat, per defectes d'instal-lació, per introduir modificacions a l'aparell que n'alterin el funcionament.
• Posada en marxa, manteniment, neteges, components subjectes a desgast, llums, peces estètiques, oxidacions, plàstics, gomes, carcasses i vidres.
• Els forns microones (a excepció dels integrables) i els forns sobretaula en el cas de qualsevol incidència de funcionament, deuen portar-se al servei tècnic més proper per part del client. No es recullem ni reparen al domicili.

"AQUESTES EXCEPCIONS ANULEN LA GARANTIA, SENT LA REPARACIÓ A CÀRREC DEL CLIENT"

Període emparat en aparells segons llei de garanties en la venda de béns de consum Llei vigent és "RD 7/2021"

Sevei Tècnic Oficial: 911 08 07 06
