Característiques	Detalls
Tipus de campana	Campana de paret
Cabdal d'aire màxim	600 m³/h
Nivells de potència	3 nivells de potència + mode intensiu
Filtració	Filtres de carbó i filtres metàl·lics rentables
Il·luminació	Il·luminació LED
Dimensions	90 cm d'amplada
Nivell sonor	Màx 68 dB
Instal·lació	Instal·lació de paret recomanada
Consum energètic	Classe energètica A
Manteniment	Filtres a netejar cada 3 mesos, substitució dels filtres de carbó segons ús
Seguretat	Protecció contra sobreescalfaments
Accessoris inclosos	Kit de muntatge i filtres

Preguntes freqüents - AWH9416AM AEG

Com netejar els filtres de la campana AEG AWH9416AM?

Per netejar els filtres, traieu-los amb cura de la campana. Renteu-los amb aigua calenta i sabó o poseu-los al rentavaixelles. Assegureu-vos que estiguin completament secs abans de tornar-los a col·locar.

La campana AEG AWH9416AM fa soroll, és normal?

Un cert nivell de soroll és normal durant l'ús de la campana, especialment a nivells d'aspiració alts. Si el soroll és excessiu, comproveu que els filtres estiguin nets i que la campana estigui correctament instal·lada.

Com instal·lar la campana AEG AWH9416AM?

Seguiu les instruccions d'instal·lació proporcionades al manual. Assegureu-vos de fixar la campana a la paret o al sostre de manera segura i respecteu les distàncies mínimes recomanades respecte a la superfície de cocció.

La llum de la campana no funciona, què fer?

Comproveu primer si l'ampolla està cremada. Si és així, substituïu-la per una ampolla compatible. Si la llum encara no s'encén, comproveu les connexions elèctriques.

Quin tipus de filtre he d'utilitzar per a la campana AEG AWH9416AM?

Utilitzeu filtres de carbó actiu per a la filtració d'olors i filtres metàl·lics per a la greix. Assegureu-vos de triar filtres compatibles amb el model AEG AWH9416AM.

Com ajustar la potència d'aspiració de la campana?

Utilitzeu el panell de control de la campana per seleccionar el nivell d'aspiració desitjat. Normalment hi ha diversos nivells disponibles, des del mode silenciós fins al mode intensiu.

La campana no s'encén, què comprovar?

Comproveu primer si la campana està connectada a una presa elèctrica que funcioni. Assegureu-vos que el disjuntor no hagi saltat i que l'interruptor de la campana estigui en posició "on".

Amb quina freqüència he de substituir els filtres de la campana AEG AWH9416AM?

Es recomana substituir els filtres de carbó cada 6 mesos, o més sovint si cuineu sovint. Els filtres metàl·lics es poden netejar regularment i substituir cada 2 a 3 anys.

MANUAL D'USUARI AWH9416AM AEG

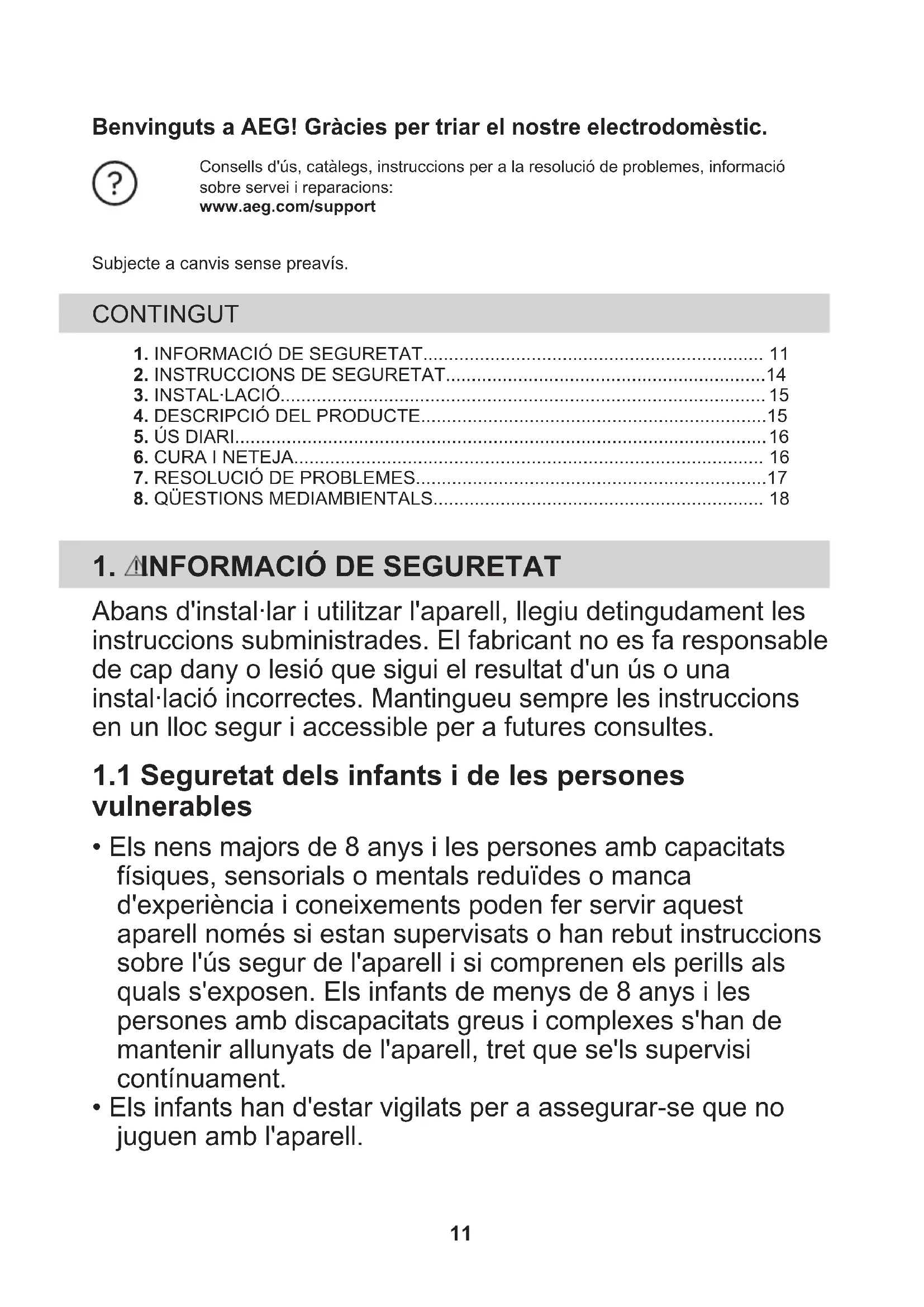

Benvinguts a AEG! Gràcies per triar el nostre electrodomèstic.

Consells d'ús, catàlegs, instruccions per a la resolució de problemes, informació

sobre servei i reparacions:

www.aeg.com/support

Subjecte a canvis sense preavís.

CONTINGUT

1. INFORMACIÓ DE SEGURETAT.... 11
2. INSTRUCCIONS DE SEGURETAT....14
3. INSTAL·LACIÓ....15
4. DESCRIPCIÓ DEL PRODUCTE....15
5. ÚS DIARI....16
6. CURA I NETEJA.... 16
7. RESOLUCIÓ DE PROBLEMES....17
8. QÜESTIONS MEDIAMBIENTALS.... 18

1. INFORMACIÓ DE SEGURETAT

Abans d'instal·lar i utilitzar l'aparell, llegiu detingudament les instruccions subministrades. El fabricant no es fa responsable de cap dany o lesió que sigui el resultat d'un ús o una instal·lació incorrectes. Mantingueu sempre les instruccions en un lloc segur i accessible per a futures consultes.

1.1 Seguretat dels infants i de les persones vulnerables

• Els nens majors de 8 anys i les persones amb capacitats físiques, sensorials o mentals reduïdes o manca d'experiència i coneixements poden fer servir aquest aparell només si estan supervisats o han rebut instruccions sobre l'ús segur de l'aparell i si comprenen els perills als quals s'exposen. Els infants de menys de 8 anys i les persones amb discapacitats greus i complexes s'han de mantenir allunyats de l'aparell, tret que se'ls supervisi contínuament.

• Els infants han d'estar vigilats per a assegurar-se que no juguen amb l'aparell.

• Manteniu tot l'embalatge lluny dels infants i llenceu-los correctament.

• Manteniu els infants i els animals allunyats de l'aparell quan estigui en funcionament.
• Els infants no han de dur a terme operacions de neteja i manteniment de l'aparell sense supervisió.

1.2 Seguretat general

• Aquest aparell està destinat només a ús domèstic sobre plaques, cuines i aparells de cocció similars.
• Aquest aparell està dissenyat per a ús domèstic individual en interiors.
• Aquest aparell es pot utilitzar a oficines, habitacions d'hotels, habitacions d'hostals, cases rurals i altres allotjaments similars quan aquest ús no superi els nivells (mitjans) d'ús domèstic.

- Abans de dur a terme qualsevol manteniment, disconnecteu l'aparell del subministrament elèctric.

- PRECAUCIÓ: Les parts accessibles poden escalfar-se si esteu fent servir aparells de cocció.

- Feu servir únicament els cargols subministrats amb l'aparell; si no els inclou, utilitzeu cargols com els recomanats a les instruccions d'instal·lació. Instal·leu l'aparell en un lloc segur i adequat, d'acord amb els requisits d'instal·lació.

- AVÍS: Si els cargols no es posen o no es fixa el dispositiu d'acord amb aquestes instruccions, pot causar riscos eléctrics.

- No feu servir adhesius per fixar l'aparell.

- La distància mínima entre la superfície de la placa sobre la qual reposen els estris de cuina i la part baixa de l'aparell ha de ser d'un mínim de 65 cm, tret que les instruccions d'instal·lació de l'aparell o la placa indiquin el contrari.

- La sortida d'aire ha de complir amb les normatives locals.

- Assegureu-vos que el lloc d'instal·lació de l'aparell estigui ben ventilat per evitar el reflux de gasos procedents

d'aparells que utilitzen altres combustibles, inclosos els de flama directa.

- Assegureu-vos que les obertures de ventilació no estiguin obstruïdes i que l'aire absorbit per l'aparell no vagi dirigit cap a un conducte que serveixi per a l'evacuació de fums i vapors d'altres aparells (sistemes de calefacció central, termosifons, escalfadors d'aigua, etc.).

- Quan l'aparell funcioni amb altres aparells, el buit màxim generat a l'estança no pot superar els 0,04 mbar.

- Si el cable d'alimentació està danyat, el fabricant, el centre de servei autoritzat o bé una persona qualificada l'haurà de substituir per evitar qualsevol perill elèctric.

- Si el joc de cables està danyat, el fabricant o el seu respectiu Centre de servei autoritzat l'haurà de substituir per un altre joc de cables especial.

- Si l'aparell està connectat directament a l'alimentació elèctrica, la instal·lació elèctrica ha d'estar equipada amb un dispositiu aïllant que permeti desconnectar l'aparell de la xarxa elèctrica en tots els pols. S'ha de garantir una desconnexió completa amb les condicions especificades a la categoria de sobretensió III. Cal incorporar els mitjans per a la desconnexió en el cablejat fix d'acord amb les normes de cablejat.

- No feu servir l'aparell per expulsar materials i vapors perillosos o explosius.

- Netegeu l'aparell regularment amb un drap suau per evitar el deteriorament del material de la superfície.

- No feu servir netejadors de vapor, aigua polvoritzada, netejadors abrasius agressius ni rascadors metàl·lics esmolats per netejar la superfície de l'aparell. Feu servir només detergents neutres.

- Netegeu els filtres de greix regularment (almenys cada 2 mesos) i elimineu els dipòsits de greix per evitar riscos d'incendi.

- Feu servir un drap per netejar l'interior de l'aparell.

2. INSTRUCCIONS DE SEGURETAT

2.1 Instal·lació

! AVÍS!

Risc de lesió, descàrregues elèctriques, incendi, cremades o danys a l'aparell.

• La instal·lació d'aquest aparell ha d'anar a càrrec d'una persona qualificada.
• No instal·leu ni utilitzeu aparells que estiguin avariats.
• Seguiu les instruccions d'instal·lació subministrades amb l'aparell.
• Vigileu quan moveu l'aparell, ja que pesa molt. Feu servir sempre guants de seguretat i calçat tapat.
• Abans d'instal·lar l'aparell, traieu tot l'embalatge, les etiquetes i el film protector.
• No instal·leu el sistema d'escapament d'aire en una cavitat de la paret, tret que la cavitat estigui dissenyada per a aquest propòsit.

2.2 Connexió elèctrica

! AVÍS!

Risc d'incendi i descàrrega elèctrica.

• Totes les connexions electriques les ha de dur a terme un tècnic qualificat.
• Assegureu-vos que els paràmetres de la placa de característiques siguin compatibles amb les característiques elèctriques del subministrament elèctric.
• L'aparell s'ha de connectar a una presa de terra si el símbol (☐) no està imprès a la placa de característiques.
• Feu servir sempre un sòcol antixoc correctament instal·lat.
• No deixeu que el cable d'alimentació s'enredi.
• No feu servir adaptadors de múltiples endolls ni allargadors.
• Si el sòcol de la presa de corrent està solt, no connecti l'endoll.

• No estireu el cable d'alimentació per desconnectar l'aparell. Estireu sempre l'endoll.

• Totes les peces que asseguren la protecció contra descàrregues elèctriques de components aïllats i amb corrent s'han de fixar de manera que no es puguin afluixar sense eines.

• Assegureu-vos que l'aparell estigui instal·lat correctament. Si el cable d'alimentació està solt o s'ha instal·lat incorrectament, el terminal podria escalfar-se excessivament.
• Connecteu l'aparell només quan s'acabi la instal·lació. Assegureu-vos que hi hagi accés a un punt de subministrament elèctric després de la instal·lació.

2.3 Utilització

! AVÍS!

Risc de lesió, cremades i descàrregues elèctriques.

• Aquest aparell només té finalitats culinàries. No el feu servir amb altres finalitats.
• No modifiqueu les especificacions d'aquest aparell.
• No feu servir l'aparell amb les mans molles ni quan l'aparell estigui en contacte amb l'aigua.
• Utilitzeu només els accessoris subministrats amb l'aparell.
• Mantingueu les flames o els objectes escalfats allunyats de greixos i olis quan el feu servir per cuinar.
• No feu servir graelles eléctriques sense tapar.
• No feu servir l'aparell com a superfície d'emmagatzematge.
• No feu servir lupes, prismàtics ni dispositius òptics semblants per mirar directament la il-luminació de l'aparell.
• Si l'aparell funciona junt amb altres dispositius, la pressió màxima desenvolupada no pot excedir de 4 Pa (4x10-5 bar).

2.4 Manteniment i reparació

- Per reparar l'aparell, poseu-vos en contacte amb un centre tècnic autoritzat. Utilitzeu sempre recanvis originals.

- Quant a les bombetes incloses amb aquest producte i les que es venen per separat: estan dissenyades, o bé per aguantar condicions físiques extremes (temperatura, vibracions, humitat) en electrodomèstics, o bé per indicar l'estat de funcionament de l'aparell. No estan dissenyades per a qualsevol altre ús i no són indicades per a la il-luminació d'habitacions domèstiques.

2.5 Eliminació

AVÍS!

Risc de lesions o ofegament.

• Poseu-vos en contacte amb les vostres autoritats municipals per saber com eliminar l'aparell.
• Desconnecteu l'aparell de la xarxa elèctrica.
• Talleu el cable d'alimentació arran de l'aparell i tireu-lo.

3. INSTAL·LACIÓ

AVÍS!

Consulteu els capítols de seguretat.

3.1 Instruccions d'instal·lació

i

Per obtenir informació completa sobre la instal·lació de l'aparell, consulteu el fulletó d'instal·lació.

4. DESCRIPCIÓ DEL PRODUCTE

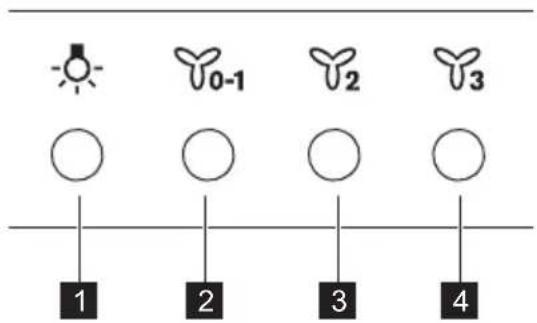

4.1 Visió general del tauler de control

0-1 2 3 4

Funcions Descripció

1

Llum Encén i apaga els llums.

2

Primera velocitat/Apagat El motor canvia al primer nivell de velocitat. Si es prem dues vegades, s'apaga l'aparell.

3

Segona velocitat El motor canvia al segon nivell de velocitat.

4

Tercera velocitat El motor canvia al tercer nivell de velocitat.

5. ÚS DIARI

5.1 Ús de la campana

Comproveu la velocitat recomanada a la taula següent.

Quan estigueu escalfant menjar, cuinant amb els estris tapats.

Quan estigueu cuinant amb recipients tapats en diverses zones de cocció o cremadors, fre-gint suaument.

Quan estigueu bullint i fregint grans quantitats de menjar sense tapa, fent servir diverses zo- nes de cocció o cremadors.

Es recomana deixar la campana en funcionament durant uns 15 minuts abans i després de la cocció.

Activació de l'aparell

Per utilitzar la campana:

1. Premeu el botó de primera velocitat per encendre l'aparell.

2. Si cal, canvieu la velocitat prement el botó desitjat.

Desactivació de l'electrodomèstic Per apagar l'aparell, torneu a prémer el primer botó de velocitat 0-1

Llums

El llum de la campana funciona de manera independent a altres funcions de la campana.

Activació i desactivació dels llums

Per il-luminar la superfície de cocció, premeu el botó del llum

Per apagar els llums, torneu a prémer el botó del llum

6. CURA I NETEJA

Netegeu la superfície de l'aparell amb un drap suau mullat amb aigua tèbia i un detergent suau.

Després de cuinar, algunes parts de l'aparell poden estar calentes. Per evitar taques, l'aparell s'ha de deixar refredar i eixugar amb un drap net o paper de cuina.

Netegeu les taques amb un detergent suau.

Mantenir la campa- na neta

Netegeu l'aparell i els filtres de greixos cada mes. Netegeu tota presència de greix de l'interior i dels filtres de greixos. L'acumulació de greix o altres residus pot provocar un incendi.

Els filtres de greixos es poden rentar al rentavaixella.

El rentavaixella s'ha de configurar a una temperatura baixa i amb un cicle curt. Pot ser que el filtre de greixos perdi color, però això no influeix en el rendiment de l'aparell.

Filtre de carbó

El temps de saturació del filtre de carbó varia segons el tipus de cocció i la frequència amb què netegeu el filtre de greixos. Consulteu el fulletó que acompanya l'accessori.

6.2 Neteja del filtre de greixos

Els filtres es munten amb l'ajuda de clips i passadors al costat oposat.

Per netejar el filtre:

1. Premeu la nansa del clip de muntatge al panell del filtre sota la campana.

1 2

1. Inclineu lleugerament la part frontal del filtre cap avall i, a continuació, estireu. Repetiu els dos primers passos per a tots els filtres.
2. Netegeu els filtres amb una esponja amb detergents no abrasius o al rentavaixella.

El rentavaixella s'ha de configurar a una temperatura baixa i amb un cicle curt. Pot ser que el filtre de greixos perdi color, però això no influeix en el rendiment de l'aparell.

1. Per tornar a muntar els filtres, seguiu els primers dos passos en ordre invers. Repetiu els passos per a tots els filtres, si escau.

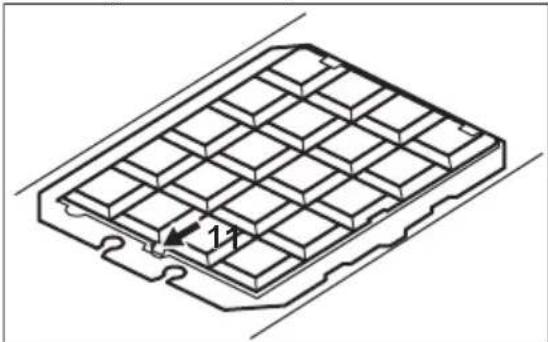

6.3 Substitució del filtre de carbó - opcional

Segons el tipus, el filtre es pot regenerar o no. Consulteu el fulletó subministrat amb el filtre.

1. Traieu els filtres de greixos de l'aparell. Consulteu l'apartat "Neteja del filtre de greixos" d'aquest capítol.
2. premeu la pestanya (1) i inclineu lleugerament la part frontal del filtre.

1. Per instal·lar un filtre nou, seguiu els mateixos passos en ordre invers.

6.4 Substitució de la bombeta

Aquest aparell se subministra amb una bombeta LED. Aquesta part només la pot substituir un tècnic. En cas de funcionament deficient, consulteu "Servei" al capítol "Instruccions de seguretat".

7. RESOLUCIÓ DE PROBLEMES

! AVÍS!

Consulteu els capítols de seguretat.

7.1 Què fer si...

Problema Possible causa Solució
No es pot engegar l'aparell. L'aparell no està connectat al sub-ministrament elèctric o no està con-nectat correctament.		Comproveu que l'aparell estigui connectat correctament al subminis-trament elèctric.
No es pot engegar l'aparell. El fusible s'ha fos. Assegureu-vos que el fusible sigui la causa del mal funcionament. Si el fusible salta una vegada darrere l'al-tra, poseu-vos en contacte amb un electricista qualificat.
El llum no funciona. La bombeta és defectuosa. Substituiu la bombeta. Consulteu el capítol "Cura i neteja".
L'aparell no absorbeix prou els va-pors.	La velocitat del motor no és l'ade-quada per als vapors que es gene-ren.	Canvieu la velocitat del motor.

8. QÜESTIONS MEDIAMBIENTALS

Recicleu els materials amb el símbol Dipositeu l'embalatge en contenidors adequats per al seu posterior reciclatge. Ajudeu a protegir el medi ambient i la salut humana i a reciclar les deixalles procedents d'aparells elèctrics i electrònics. No llenceu a

les escombraries domèstiques els aparells amb el símbol ✉Porteu el producte a les instal·lacions de reciclatge locals o poseu-vos en contacte amb la seva oficina municipal.
