Tipus de producte	Rentadora de càrrega frontal
Marca	Fagor
Model	F1710
Dimensions (Alçada x Amplada x Profunditat)	850 x 600 x 600 mm
Capacitat màxima	7 kg (cotó/lli)
Pressió d'aigua	0,05 – 1 MPa (0,5 – 10 kg/cm²)
Alimentació elèctrica	230 V / 50 Hz
Programes de rentat	Cotó, sintètic, delicat, llana, esbandit, centrifugat, buidatge
Velocitat de centrifugat màxima	800 rpm (estimat segons els programes)
Opcions	Planxa fàcil, Esbandit addicional, Rentat intensiu, Inici retardat
Seguretat infantil	Bloqueig dels botons (premut 3 segons)
Visualització	Pantalla digital amb temps restant
Nivell sonor (rentat/centrifugat)	Aproximadament 60 dB / 75 dB (estimació)
Consum d'aigua (programa eco 60°C)	46 – 54 litres (segons càrrega)
Consum d'energia (programa eco 60°C)	0,85 – 1,33 kWh (segons càrrega)
Manteniment	Neteja mensual del calaix de productes, neteja anual del filtre
Obertura d'emergència	Mitjançant el calaix de productes i una moneda
Connexió d'aigua calenta	Possible (mànega vermella)
Garantia	2 anys (estàndard)

Preguntes freqüents - F1710 FAGOR

Com instal·lar la rentadora Fagor F1710 ?

Traieu els cargols de transport, connecteu les mànegues d'aigua (vermella per aigua calenta si disponible), instal·leu el colze d'evacuació, anivelleu els peus i endolleu a una presa amb terra.

Què fer si la rentadora no s'omple d'aigua ?

Comproveu que l'aixeta d'aigua estigui oberta, que la mànega no estigui doblegada i netegeu el filtre d'entrada (situat a la part posterior de l'aparell).

Com netejar el filtre de buidatge ?

Un cop l'any, obriu la tapa inferior, descargoleu el filtre, netegeu-lo i torneu-lo a col·locar. Assegureu-vos de tenir un recipient per recollir l'aigua residual.

Com obrir la porta en cas de tall de corrent ?

Traieu el calaix de productes, premeu la palanca blava, després gireu la tecla a la dreta amb una moneda per desbloquejar la porta.

Per què la rentadora vibra o fa soroll ?

Comproveu que els cargols de transport s'hagin tret, que l'aparell estigui anivellat i que els peus estiguin ben ajustats. Distribuïu correctament la roba al tambor.

Com activar la seguretat infantil ?

Premeu el botó de bloqueig (amb una clau) durant 3 segons. Per desactivar, premeu de nou 3 segons.

Què significa un codi d'error mostrat ?

El sistema de diagnòstic mostra codis. Per exemple, si el testimoni de la porta parpelleja, la porta no està ben tancada. Contacteu el servei tècnic si el codi persisteix.

Com utilitzar els productes de rentat líquids ?

Agafeu la llengüeta blava al compartiment de rentat i estireu-la fins al fons per posar-la en posició vertical. Per al pols, empènyer-la cap enrere.

Quins programes estan disponibles per a la roba delicada ?

Utilitzeu els programes "delicat" (fred, 30°C, 40°C) per a sintètics i barreges de cotó, i el programa "llana" per a la llana. Càrrega màxima: 3 kg per a delicat, 1 kg per a llana.

Com reduir el consum d'aigua i d'energia ?

Carregueu la màquina al màxim segons el programa, eviteu el pre-rentat si la roba no està molt bruta, utilitzeu la dosi adequada de detergent i preferiu el programa eco a 60°C.

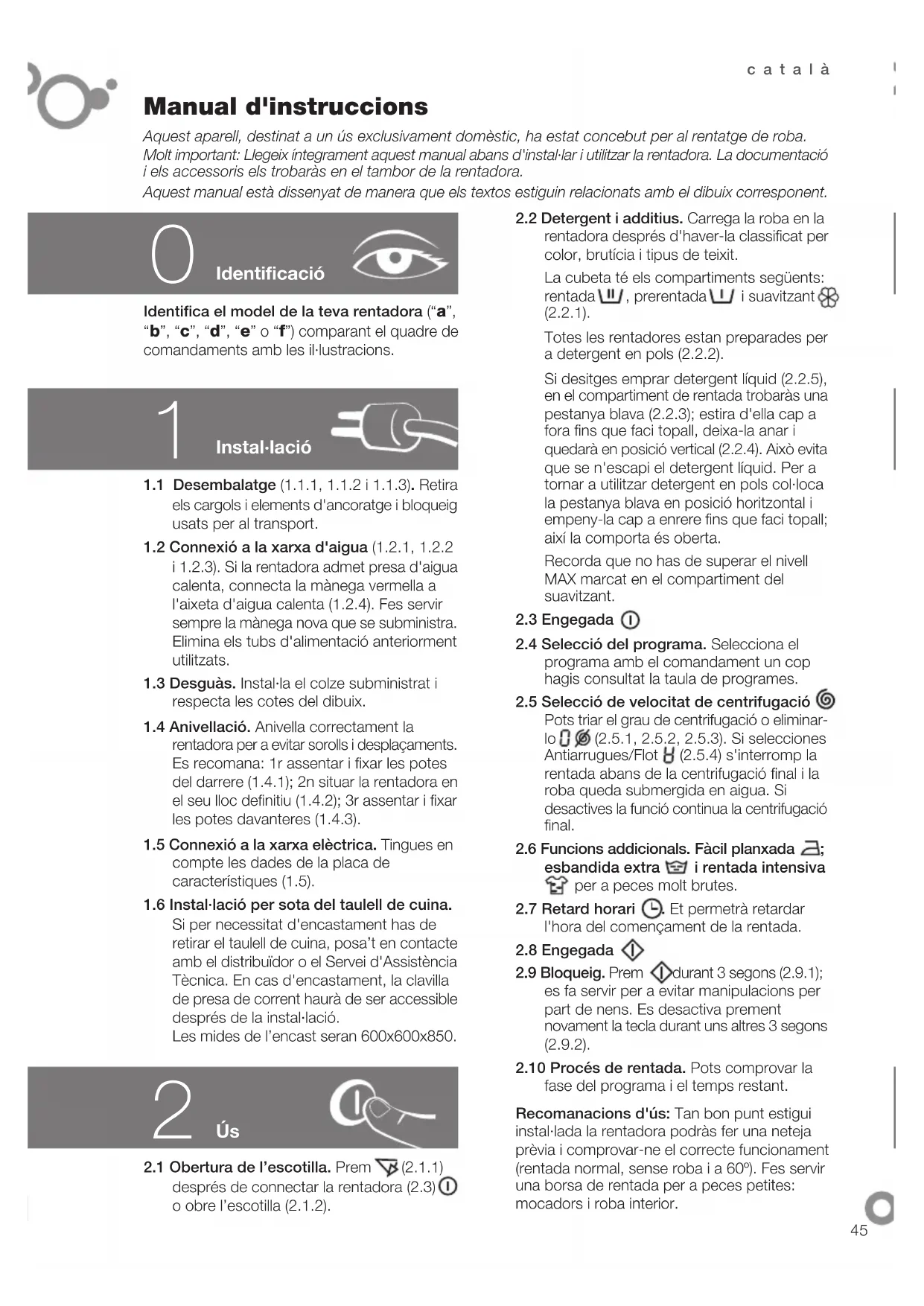

MANUAL D'USUARI F1710 FAGOR

Aquest aparell, destinat a un ues exclusivament domestic, ha estat concebut per al rentatge de roba. Molt important: Llegeix integramet aquest manua abans d'instal-lar iutilzar la rentadora. La documentacion iels accessoris els trobaras en el tambor de la rentadora.

Aquest manual està dissenyat de manière que els textos estiguin relacionats amb el dibuix correpondent.

Identificació

Identifica el model de la teva rentadora ("a", "b", "c", "d", "e" o "f") comparant el quadre de comandamente amb les ilustraciones.

1 Instal-lacion

1.1 Desembalatge (1.1.1, 1.1.2 i 1.1.3). Retiraels cargols i elements d'ancoratge i bloqueigusats per al transport.
1.2 Connexio a la xarxa d'aigua (1.2.1, 1.2.2 i 1.2.3). Si la rentadora admet presa d'aigua calenta, connecta la manega vermella a I'auxeta d'aigua calenta (1.2.4). Fes servir sempre la manega nova que se subministra. Elimina els tubs d'alimentazio anteriorment utilitzats.
1.3 Desguas. Instal-la el colze subminatriz respecta les cotes del dibuix.
1.4 Anivellaci. Anivella correctament la rentadora per a evitar sorolls i desplaçamenti. Es recomana: 1r assentar i fixar les potes del darrere (1.4.1); 2n situar la rentadora en el seu llloc definitiu (1.4.2); 3r assentar i fixar les potes davanteres (1.4.3).
1.5 Connexio a la xarxa electrica. Tingues en compte les dades de la placac de caractéristiques (1.5).
1.6 Instal-lacio per sota del taulell de cuina. Si per necessitat d'encastament has de retiring el taulell de cuina, posa't en contacte amb el distribuidor o el Servei d'Assistencia Técnica. En cas d'encastament, la clavilla de presa de corrent haurà de ser accessible despres de la instal-lacio. Les mides de l'encast seran 600x600x850.

2 Us

2.1 Obertura de l'escotilla. Prem (2.1.1) despres de connectar la rentadora (2.3) oobre l'escotilla (2.1.2).

2.2 Detergent i additius. Carrega la roba en la rentadora despres d'haver-la classificat per color, bruticia i tipus de teixit.

La cubeta teels compartments seguents: rentada , prerentada i suavitzant (2.2.1).

Totes les rentadores estan preparades per a detergent en Pols (2.2.2).

Si desitges emprar detergent liquid (2.2.5), en el compartment de rentada trobaras una pestanya blava (2.2.3); estira d'ella cap a fora fins que faci topall, deixa-la anar i quedarà en posicio vertical (2.2.4). Això evita que se n'escapi el detergent liquid. Per a tornar a utilizesdetergent en pols col-loca la pestanya blava en posicio horizontal i empeny-la cap a enrere fins que faci topall; així la comaporta és oberta.

Recorda que no has de superar el nivell MAX marcat en el compartment del suavitzant.

2.3 Enegada ①

2.8 Engegada

2.4 Seleccio del programa. Selecciona el programa amb el comandament un cop hagis consultat la taula de programes.
2.5 Seleccio de velocitat de centrifugacion Pots triar el grau de centrifugacion o eliminar lo (2.5.1, 2.5.2, 2.5.3). Si selecciones Antiarrugues/Flot (2.5.4) s'interromp la rentada abans de la centrifugacion final i la roba queda submergida en aigua. Si desactives la direccion continua la centrifugacion final.
2.6 Funcions addiconals. Facil planxada; esbandida extra i rentada intensiva per a peces molt brutes.
2.7 Retard horari L. Et permétrà retardar l'hora del comencamento de la rentada.
2.9 Bloqueig. Prem durant 3 segons (2.9.1); es fa servir per a evacrar manipulaciones per part de nens. Es desactiva prement novamente la tecla durant uns autres 3 segons (2.9.2).
2.10 Proces de rentada. Pots comprovar la fase del programa i el temps restant.

Recomanacions d'us: Tan bon punt estigui instal-ada la rentadora podras fer una neteja previa i comprovar-ne el correcte funcionament (rentada normal, sense roba i a 60^ .Fes servir una borsa de rentada per a peces petites: mocadores i roba interior.

Advertisements d'us: 1. Si pares la rentadora per a afegir-hi més roba, assegura't que el nivell d'aigua no arribi al de l'escotilla. 2. Lesfuncs additionals incremente n el temps de rentada. 3. Una vegada finalitzat el programa de rentada, pot ser que hagis d'ambar a esperar 2 Minutes per a obrir l'escotilla.

3

Manteniment

3.1 Neteja de la cubeta de detergent. Es recomanable fer-la una vegada al mes.
3.2 Neteja del filtrre. Es recomanable fer-la una vegada a l'any.

Per a la neteja exterior, fes servir productes no abrasius i eixuga be amb un drap suau.

4

Diagnostics

4.1 La rentadora incorpora un sistema de diagnóstic que detecta i avisavant de qualsevol tipus d'incidência. Podrasy visualitzar-les en la pantalla o quando s'il-luminin intermitentmentels pilots del quadre de comandamente.

Revisar el subministrament d'aigua, I'aixeta d'entrada o neteja el filtrde'entrada.

4.1.2 Ni desguassa, ni centrifuga.
Comprova I'estat del filtrte.
4.1.3 No centrifuga. Remou la carrega de la roba i torna a seleccionar la centrifugacio.
4.1.4 No s'engega. Comprova que l'escotilla es ben tancada.
4.1.5 Amb qualsevol autre codi. Avisa el servei teci.

4.2 Vibraciones o sorolls. Revisa la correcta instalacion (1.1 i 1.4 d'aquest manual).
4.3 Aigua en la cubeta. Comprova que la cubeta de detergent es neta (3.1).
4.4 Obertura de l'escotilla. En cas d'avaria o tall de corrent, extreu la cubeta estirant de l'ansa cap a fora i pressiona la palanca blava amb el dit (4.2.1); a la part dreta veuras un boto amb una ranura: gira aquest boto amb una moneda cap a l'esquerra i l'escotilla s'obrirà (4.2.2).

5

Seguretat

• La pressio de l'aigua a la xarxa haurà d'estar entre 0,05 i 1 Mpa (0,5 a 10 kg/cm²).
• No facis servir allargadors ni adaptadores per a connectar la rentadora.
• La instalación electrica ha d'estar dimensionada a la potência maxima indicada en la placac de characteristiques i la presa de corrent elticr amb la presa de terra reglamentaria.
• Si el cable d'alimentacion está malmes, I'ha de fer substituir pel seu servei de postventa o be per personal qualificat similar, per tal d'avitar qualsevol perill.

• No manipulis l'interior de la rentadora. Davant de qualsevol problema que no puguis soluciónar truca al servei tecnic.
• No poder utilizezar aquest aparell, sense la supervisiono o les instruccions del responsable correspondant, aquelles personnes (inclosos infants) que per discapacitat fisica, sensorial o mental o per manca d'experiencia o coneixement no puguin utilizezar-lo amb segurette. Cal vigilar els enfants per assegurar-se que no juguen amb I'aparell.

6

Medi ambient

La rentadora ha estat dissenyada pensant en la conservacion del medi ambient.

Respecta el medi ambient. Carrega la rentadora a la maxima capacité recomanada per a cada programa; estalviaras aigua i energia. Sempre que puguis, evita la prerentada. No t'excedeixis amb el detergent. Fes servir l'Esbandida extra, exclusivement per a peces de persones amb pell sensible.

Gestio de residus d'aparells electrics i electronics.

No eliminis els aparells barrejant-los amb residus domestics generals.

El reciclatge d'electrodomestics evita
consequencies negatives per a la salute i el medi
ambient, i permet estalviar energia i recursos.

Per a mes informació, posa't en contacte amb les autoritats locals o l'establiment on vas adquirir la rentadora.

programmes normalsprograms delicatsp

Programa temperatura	Tipus de texti		Cárceta de roba max (kg)	7 kg KWH/L	7 kg KWH/L	8 kg KWH/L
	1. bred	colors delicios brutica molt leugera	78	0,1059	60	0,1059
3. 30°C	4. 40°C	colors delicios brutica leugera	78	0,3559	80	0,3559
4. 40°C	5. 60°C	colors delicios brutica solides	78	0,6059	90	0,6059
6. prentada	78	1,3359	105	1,1959	1,3859	80
7. mixt	78	1,5068	115	1,5068	1,5068	100
8. bred	4	0,5554	60	0,5554	0,5554	55
9. 30°C	4	0,1054	55	0,1054	0,1054	50
10. antibacteris	78	2,3064	125	2,4064	2,5064	110
11. cortines	4	0,2554	55	0,2554	0,2554	50
12. cortines/buca color	4	0,2554	55	0,2554	0,2554	50
13. ma	2	0,3559	45	0,3559	0,3559	40
14. 15°	2	0,0559	35	0,0559	0,0559	30
15. brutica molt leugera	2	0,0525	15	0,0525	0,0525	15
esbandia	78	0,0540	30	0,0540	0,0540	25
esbandia coto	78	0,0540	30	0,0540	0,0540	25
coto/buca cot	78	0,0540	30	0,0540	0,0540	25
coto/cot	78	0,0540	30	0,0540	0,0540	25
coto/deliciat	78	0,0540	30	0,0540	0,0540	25
lanalbarra lana	78	0,0540	30	0,0540	0,0540	25

• programa per a valoración de rentada i consum d'energia segons la norma EN60456, accionant tecla de rentada intensiva.
