Тип продукт	Вграден хладилник
Марка	Siemens
Модел	KI42LADF0
Размери (В x Ш x Д)	177 см x 56 см x 55 см
Тегло	65 кг
Електрическо захранване	220-240 V, 50 Hz
Климатичен клас	SN-T
Нетен обем на хладилника	270 л
Нетен обем на фризера	60 л
Система за охлаждане	Вентилирано охлаждане (No Frost)
Основни функции	Охлаждане, замразяване, LED осветление, cool-fresh и кошници за плодове/зеленчуци
Поддръжка и почистване	Редовно вътрешно почистване, смяна на уплътненията на вратата, ръчно размразяване при необходимост
Безопасност	Изключвайте преди ремонт, носете защитни ръкавици, използвайте оригинални части
Резервни части и ремонтопригодност	Уплътнения на врати, панти, рафтове, кошници, LED осветител, плотове – налични
Обща информация	Ръководство от 505 страници, налично на няколко езика, безплатно за изтегляне

Често задавани въпроси - KI42LADF0 SIEMENS

Как да смените уплътнението на вратата?

За да смените уплътнението на вратата, извадете старото уплътнение, като го извадите от жлеба в левия и десния ъгъл. След това поставете новото уплътнение, като го натискате постепенно в жлеба. Ако е необходимо, леко затоплете уплътнението със сешоар, за да му придадете форма. Уверете се, че жлебът не е повреден.

Как да смените плоска панта?

Използвайте накрайник Torx TX20. Изключете уреда, свалете капаците на пантите, развийте четирите винта, след това плъзнете вратата, за да я свалите. Монтирайте новата панта в обратен ред.

Как да смените рафта на вратата?

Просто повдигнете рафта на вратата, за да го свалите. За да го монтирате отново, извършете обратната операция, като щракнете рафта на място.

Как да смените вътрешен плот?

Извадете плота, като го повдигнете внимателно. За да го монтирате отново, го поставете в предвидените подложки. Уверете се, че е стабилен.

Как да смените кошницата за плодове и зеленчуци?

Издърпайте кошницата напълно напред, след това я извадете, като я повдигнете. За да я поставите отново, я плъзнете по водачите до упор.

Как да смените cool-fresh кошницата?

Наклонете cool-fresh кошницата напред и я извадете. Монтирайте отново, като извършите обратната операция.

Как да смените LED осветителя?

Изключете уреда за поне 60 секунди. Отстранете капака на осветителя, като го издърпате навътре, след това изключете LED модула. Монтирайте новия модул в обратен ред. Внимание: тази операция изисква специални инструменти и трябва да се извърши от професионалист, ако не сте квалифицирани.

Какви са инструкциите за безопасност?

Преди всякакви ремонти изключете уреда от мрежата и изчакайте 60 секунди. Носете защитни ръкавици, за да избегнете порязвания. Използвайте само оригинални резервни части и извършете тест за безопасност след ремонта.

Какви инструменти са необходими за честите ремонти?

Препоръчваните инструменти включват накрайник Torx TX20 (6,3 mm), плоска отвертка (2,4 mm x 0,4 mm), специален инструмент (реф. 00342180) и защитна тъкан (реф. 00342013).

Къде мога да намеря оригинални резервни части?

Оригиналните резервни части са налични от отдела за следпродажбено обслужване на Siemens. Можете също да се консултирате с ръководството за референтните номера на частите.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KI42LADF0 SIEMENS

Съвети за ремонт - Refrigerator

i Относно този документ.... 3

1.1 Важна информация.... 3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията.... 4

1.2.4 Общи символи 4

Безопасност....5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди.... 5

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на плоска панта 10

4.2.1 Сваляне на плоската панта 10

4.2.2 Монтиране на плоска панта.... 11

4.3 Смяна на плъзгращата се панта.... 12

4.3.1 Сваляне на плъзгащата се панта 12

4.3.2 Монтиране на плъзгащата се панта 12

4.4 Смяна на стелажа на вратата.... 13

4.4.1 Изваждане на стелажа на вратата 13

4.4.2 Монтиране на стелажа на вратата 13

4.5 Смяна на рафта.... 14

4.5.1 Изваждане на рафта 14

4.5.2 Монтиране на рафта 14

4.6 Смяна на разтегателния рафт 15

4.6.1 Изваждане на разтегателния рафт 15

4.6.2 Монтиране на разтегателния рафт.... 15

4.7 Смяна на рафта на фризерното отделение.... 16

4.7.1 Изваждане на рафта на фризерното отделение 16

4.7.2 Монтиране на рафта на фризерното отделение 16

4.8 Смяна на контейнера за плодове и зеленчуци.... 17

4.8.1 Изваждане на контейнера за плодове и зеленчуци 17

4.8.2 Монтиране на контейнера за плодове и зеленчуци 17

4.9 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци 18

4.9.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци 18

4.9.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци 18

4.10 Смяна на контейнера за прясно охладени продукти 19

4.10.1 Изваждане на контейнера за прясно охладени продукти.... 19

4.10.2 Монтиране на контейнера за прясно охладени продукти.... 19

4.11 Смяна на разтегателния контейнер.... 20

4.11.1 Изваждане на разтегателния контейнер 20

4.11.2 Монтиране на разтегателния контейнер 20

4.12 Смяна на LED спот лампата.... 21

4.12.1 Сваляне на LED спот лампата.... 21

4.12.2 Монтиране на LED спот лампата 22

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
[14276]		Идентифициране на специален съвет (текст и/или графика)
[2890]		Идентифициране на прост съвет (само текст)
[3442]		Идентифициране на връзка към видео урок
[3450]		Идентифициране на необходимите ин-струменти
[3500]		Идентифициране на необходимите предварителни условия
[3512]		Идентифициране на условие (ако ..., тогава ...)
[3542]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Накрайник ТорхTX20[00340865]	6,3 мм (1/4")
Специален инст-румент[00342180]

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентипация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на плоска панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата е свалена. Вижте "Инструкция за монтаж".
Вратата е отворена.

4.2.1 Сваляне на плоската панта

1. Отстранете двете капачета на пантите.


1. 1. Разхлабете четирите винта (1).

2. Плъзнете навън и свалете вратата (2).

1. 1. Свалете четирите винта (1).

2. Свалете пантите (2).

4.2.2 Монтиране на плоска панта

▶ Монтирайте в обратен ред.

Ремонт

4.3 Смяна на плъзгащата се панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата и вратата на уреда са разделени. Викте "Инструкция за монтаж".

4.3.1 Сваляне на плъзгащата се панта

1. Развийте двата винта (1).
2. Свалете горната панта (2).
   3.Извадете вратата(3).
3. Развийте двата винта (4).
4. Свалете долната панта (5).

4.3.2 Монтиране на плъзгащата се панта

▶ Монтирайте в обратен ред.

Ремонт

4.4 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.4.1 Изваждане на стелажа на вратата

- Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.4.2 Монтиране на стелажа на вратата

4.5.2 Монтиране на рафта

4.6 Смяна на разтегателния рафт

Изискване:

Вратата е отворена.

4.6.1 Изваждане на разтегателния рафт

1. Издърпайте разтегателния рафт до освобождаване на фиксатора.

1. Спуснете разтегателния рафт и го завъртете настрани.

2. → Разтегателният рафт е изваден.

4.6.2 Монтиране на разтегателния рафт

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на рафта на фризерното отделение

Изискване:

Вратата е отворена.

4.7.1 Изваждане на рафта на фризерното отделение

- Издърпайте рафта на фризерното отделение.

Рафтът на фризерното отделение е изваден.

4.7.2 Монтиране на рафта на фризерното отделение

4.8 Смяна на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.8.1 Изваждане на контейнера за плодове и зеленчуци

1. Издърпайте напълно контейнера (1).

2. Извадете контейнера (2).

Контейнерът е изваден.

4.8.2 Монтиране на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.9 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.9.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци

1. Свалете стъклената плоча от преградната плоча.

1. Извадете контейнера за плодове и зеленчуци.→17

2. 1. Натиснете лоста отдолу върху двете страни на преградната плоча (1).
3. Издърпайте преградната плоча напред (2).

1. Вдигнете преградната плоча и я завъртете настрани.

1. 1. Повдигнете капака на контейнера за плодове и зеленчуци.

2. Издърпайте капака на контейнера за плодове и зеленчуци напред и го за- въртете настрани.

Капакът на контейнера за плодове и зеленчуци е свален.

4.9.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.10 Смяна на контейнера за прясно охладени продукти

Изискване:

Вратата е отворена.

4.10.1 Изваждане на контейнера за прясно охладени продукти

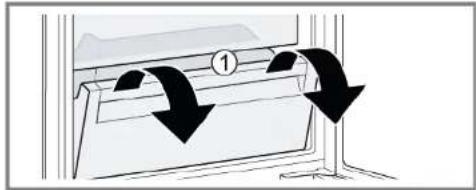

1. Наклонете контейнера за прясно охладени продукти напред (1).
2. Извадете контейнера за прясно охладени продукти (2).

Контейнерът за прясно охладени продукти е изваден.

4.10.2 Монтиране на контейнера за прясно охладени продукти

4.11 Смяна на разтегателния контейнер

Изискване:

Вратата е отворена.

4.11.1 Изваждане на разтегателния контейнер

1. Наклонете разтегателния контейнер напред (1).
   2.Извадете разтегателния контейнер (2).

Разтегателният контейнер е изваден.

4.11.2 Монтиране на разтегателния контейнер

4.12 Смяна на LED спот лампата

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници. ► След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.12.1 Сваляне на LED спот лампата

1. Освободете кальфа на LED спот лампата.

1. Издърпайте кальфа на LED спот лампата навътре и едновременно с натиснете напред.

1. Отделете модула на LED спот лампата.

1. Изключете електрическата връзка на LED спот лампата.

LED спот лампата е свалена.

4.12.2 Монтиране на LED спот лампата

▶ Монтирайте в обратен ред.
