РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ EIV63443CT ELECTROLUX

BG Ръководство за употреба | Плоча 24

Добре дошли в Electrolux! Благодарим Ви, че избрахте нашия уред.

Вижте полезни съвети за употреба, брошури, отстраняване на неизправности, информация за сервис и ремонт:

www.electrolux.com/support

Запазваме си правото на изменения.

СЪДЪРЖАНИЕ

1. ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ.....24
2. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ.....27
3. ИНСТАЛАЦИЯ.... 29
4. ОПИСАНИЕ НА ПРОДУКТА....31
5. ПРЕДИ ПЪРВА УПОТРЕБА....33
6. ЕЖЕДНЕВНА УПОТРЕБА....33
7. ПОЛЕЗНИ СЪВЕТИ....39
8. ГРИЖА И ПОЧИСТВАНЕ....42
9. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ.... 42
10. ТЕХНИЧЕСКИ ДАННИ.... 44
11. ЕНЕРГИЙНА ЕФЕКТИВНОСТ 45
12. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА....46

Преди монтирането и употребата на уреда внимателно прочетете предоставените инструкции. Производителят не е отговорен за наранявания или повреди в резултат на неправилна инсталация или употреба. Винаги дръжте инструкциите на безопасно и лесно достъпно място за справка в бъдеще.

1.1 Безопасност за деца и лица в неравностойно положение

• Този уред може да бъде използван от деца над 8-годишна възраст, както и от лица с намалени физически, сетивни и умствени възможности или от лица без опит и познания, само ако те са под наблюдение или бъдат инструктирани относно безопасната употреба на уреда и разбират възможните

рискове. Деца под 8-годишна възраст и хора с тежки или комплексни увреждания трябва да се държат далеч от уреда, освен ако не са под постоянно наблюдение.

• Децата трябва да бъдат под наблюдение, за да се гарантира, че не си играят с уреда.
• Дръжте всички опаковки далече от деца и изхвърлете опаковките по местните правила.
• ПРЕДУПРЕЖДЕНИЕ: Уредът и неговите достъпни части се нагорещяват по време на употреба. Пазете децата и домашните любимци далеч от уреда, когато се използва и когато се охлажда.
• Ако уредът има устройство за детска безопасност, то трябва да се активира.
• Деца не трябва да извършват почистване или поддръжка на уреда, когато са без надзор.

1.2 Обща безопасност

• Този уред е предназначен само за готвене.
- Този уред е предназначен за домашна употреба в затворени помещения.
• Този уред може да се използва в офиси, стаи в хотел, стаи в мотел, къщи за гости и други подобни места за настаняване, където това използване не надвишава (средно) нивото на домашна употреба.
- ПРЕДУПРЕЖДЕНИЕ: Уредът и неговите достъпни части се нагорещяват по време на употреба. Трябва да се внимава и да се избягва докосване на нагряващите се елементи.
- ПРЕДУПРЕЖДЕНИЕ: Готвенето с животинска или растителна мазнина без надзор може да е опасно и да предизвика пожар.
• Димът е признак за прегряване. Никога не използвайте вода за потушаване на огъня при готвене. Изключете уреда и покрийте пламъците с одеяло или капак.
- ПРЕДУПРЕЖДЕНИЕ: Уредът не трябва да е захранван чрез външно превключващо устройство като таймер или

да е свързан към електрическа верига, която постоянно се включва и изключва от устройство.

• ВНИМАНИЕ! Процесът на готвене трябва да се контролира. Краткият процес на готвене трябва да бъде наблюдаван постоянно.
- ПРЕДУПРЕЖДЕНИЕ: Опасност от пожар: Не съхранявайте предмети върху повърхностите за готвене.
- Метални предмети като ножове, вилици, лъжици и капаци не трябва да се поставят върху гот. плот, тъй като могат да се загреят.
- Не използвайте уреда, преди да го инсталирате във вградената конструкция.
- Не използвайте водна струя или пара, за да почистите уреда.
- След употреба, изключете плота посредством ключа за управление и не разчитайте на функцията за локализиране на готв. съдове.
- ПРЕДУПРЕЖДЕНИЕ: Ако повърхността е напукана, изключете уреда, за да избегнете вероятността от токов удар. В случай че уредът е свързан директно към електрическата мрежа с помощта на съединителна кутия, премахнете предпазителя, за да изключите уреда от електрическата мрежа. Във всеки един случай се свържете с оторизирания сервисен център.
- Ако захранващият кабел е повреден, той трябва да се замени от производителя, от упълномощения сервисен център или от лица със сходна квалификация, за да се избегне опасност.
- ПРЕДУПРЕЖДЕНИЕ: Използвайте само предпазители за котлони разработени от производителя или упоменати от него в инструкциите за употреба, или предпазители за котлони вградени в уреда.
Използването на неподходящи предпазители може да доведе до злополуки.

2. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

2.1 Инсталация

ВНИМАНИЕ!

Само квалифицирано лице може да извърши монтажа на уреда.

ВНИМАНИЕ!

Опасност от нараняване или повреда на уреда.

• Махнете всички опаковки.
- Не монтирайте и не използвайте повреден уред.
- Следвайте инструкциите за инсталиране, приложени към уреда.
- Трябва да спазвате минималното разстояние до други уреди и устройства.
- Винаги внимавайте, когато местите уреда, тъй като е тежък. Винаги използвайте предпазни ръкавици и затворени обувки.
- Уплътнете срязаните повърхности на отвора с уплътнител, за да предотвратите издуване поради влага.
- Предпазвайте долната част на уреда от пара и влага.
- Не монтирайте уреда близо до врата или под прозорец. Така ще предотвратите падането на горещи готварски съдове от уреда, когато се отвори вратата или прозорецът.
- Всеки уред има охлаждащи вентилатори на дъното.
- Ако уредът е монтиран над чекмеджето:
– Не складирайте малки парченца или хартийки, които могат да бъдат всмукани и да наранят охлаждащите вентилатори или да повредят охлаждащата система. – Пазете дистанция от минимум 2 см между дъното на уреда и складираните части в чекмеджето.
- Отстранете всякакви разделящи панели, монтирани в шкафа под уреда.

2.2 Електрическо свързване

ВНИМАНИЕ!

• Всички електрически връзки трябва да се извършват от квалифициран електротехник
  • Уредът трябва да се заземи.
• Преди за извършите действие, се уверете, че уредът е изключен от електрозахранването.
• Уверете се, че параметрите на табелката с технически данни са съвместими с електрическите данни на захранващата мрежа.
• Уверете се, че уредът е монтиран правилно. Хлабави и неправилни електрически захранващи кабели или щепсели (ако са налични) могат да доведат до пренагряване.
• Използвайте подходящ захранващ кабел.
• Не позволявайте захранващият кабел да се преплита.
• Уверете се, че е инсталирана защита от токов удар.
• Закрепете кабела с притягаща скоба против опъване.
• Уверете се, че кабельт за електрозахранването или щепсельт (ако е наличен) не докосват нагорещения уред или горещи съдове за готвене, когато включите уреда в контакт.
• Не използвайте разклонители или адаптери с много входове.
• Не повреждайте захранващия щепсел (ако е наличен) или захранващия кабел. Свържете се с нашия оторизиран сервизен център или електротехник за смяната на повреден захранващ кабел.
• Защитата от токов удар на горещите и изолирани части трябва да бъде затегната по такъв начин, че да не може да се отстрани без инструменти.
• Свържете кабела за захранването към контакта единствено в края на инсталацията. Уверете се, че щепсельт

за захранване е достъпен след инсталирането.

• Ако контактът е разхлабен, не свързвайте захранващия щепсел.
• Не издърпвайте захранващия кабел, за да изключите уреда. Винаги издърпвайте щепсела на захранването.
• Използвайте само правилни устройства за изолация: предпазни прекъсвачи на мрежата, предпазители (предпазителите от винтов тип трябва да се извадят от фасунгата), изключватели и контактори за утечка на заземяването.
• Електрическата инсталация трябва да има изолиращо устройство, което Ви позволява да изключите уреда от ел. мрежата при всички полюси. Изолиращото устройство трябва да е с ширина на отваряне на контакта минимум 3 мм.

2.3 Използване

ВНИМАНИЕ!

Риск от нараняване, изгаряния и токов удар.

• Не променяйте предназначението на уреда.
• Отстранете всички опаковки, етикети и защитно фолио (ако е необходимо) преди първоначалната употреба.
• Уверете се, че вентилационните отвори не са блокирани.
• Не оставяйте уреда без надзор по време на работа.
• Изключвайте зоната за готвене след всяка употреба.
• Не поставяйте прибори за хранене или тенджери върху зоните за готвене. Те могат да се нагорещят.
• Не работете с уреда с мокри ръце или когато има контакт с вода.
• Не използвайте уреда като работна повърхност или повърхност за съхранение.
• Ако повърхността на уреда е напукана, незабавно изключете уреда от захранването. Това се прави с цел предотвратяване на токов удар.
• Потребители с пейсмейкър трябва да спазват дистанция най-малко 30 см от

индукционните зони за готвене, когато уредът работи.

• Когато поставяте храна в горещо масло, тя може да пръска мазнина.
• Не използвайте алуминиево фолио или други материали между повърхността за готвене и готварския съд, освен ако не е посочено друго от производителя на този уред.
• Използвайте само принадлежности, препоръчани за този уред от производителя.

ВНИМАНИЕ!

Опасност от пожар и експлозия.

• Нагорещените мазнини или масло могат да доведат до отделяне на възпламеними пари. Не доближавайте пламък или нагорещени предмети до мазнината или маслото, когато готвите с такива.
• Парите, които отделя много нагорещеното масло, могат да доведат до внезапно възпламеняване.
• Използваното масло, което може да съдържа остатъци от храна, може да причини пожар при по-ниска температура в сравнение с маслото, използвано за първи път.
• Не поставяйте запалими продукти или предмети, които са намокрени със запалими продукти, в близост до уреда или върху него.

ВНИМАНИЕ!

Риск от повреда на уреда.

• Не оставяйте горещи съдове върху контролния панел, за да избегнете опасност от изгаряния.
• Не поставяйте горещ капак на тиган върху стъклената повърхност на плота.
• Не оставяйте течността в готварските съдове да изври напълно.
• Внимавайте да не изтървате предмети или готварски съдове върху уреда. Повърхността може да се повреди.
• Не включвайте зоните за готвене, когато на тях има празни готварски съдове, или когато няма такива.
• Готварските съдове от чугун или такива с повредено дъно могат да надраскат стъклото/стъклокерамиката. Винаги

повдигайте тези предмети, когато трябва да ги преместите върху повърхността за готвене.

2.4 Грижа и почистване

• Почиствайте редовно уреда, за да предотвратите увреждане на повърхностния материал.
• Изключете уреда и го оставете да се охлади, преди да го почистите.
• Почистете уреда с мокра, мека кърпа. Използвайте само неутрални препарати. Не използвайте абразивни продукти, абразивни почистващи подложки, разтворители или метални предмети, освен ако не е посочено друго.

2.5 Обслужване

• За поправка на уреда се свържете с оторизирания сервизен център. Използвайте само оригинални резервни части.
• Относно лампата(ите) вътре в този продукт и резервните лампи, продавани

отделно: Тези лампи са предназначени да издържат на екстремни физически условия в домакински уреди, като температура, вибрации, влажност или са предназначени да сигнализират информация за работното състояние на уреда. Те не са предназначени за използване в други приложения и не са подходящи за осветяване на помещения в домакинството.

2.6 Изхвърляне

ВНИМАНИЕ!

Риск от нараняване или задушаване.

• Свържете се с местните власти за информация как да изхвърлите уреда.
• Изключете уреда от електрозахранването.
• Извадете захранващия електрически кабел в близост до уреда и го изхвърлете.

3. ИНСТАЛАЦИЯ

ВНИМАНИЕ!

Преди да инсталирате плочата, по-долу запишете информацията от табелката с данни. Табелката с основните данни е разположена в долната част на плочата.

Сериен номер ......

3.2 Вградени плочи

Вградените плочи могат да се използват само след като са монтирани в подходящи вградени единици и работни плотове, които отговарят на стандартите.

3.3 Свързващ кабел

- Плочата се доставя със свързващ кабел.

- За да подмените повреден захранващ кабел, използвайте кабел тип: H05V2V2-F който издържа на температура от 90 °C или по-висока. Един проводник трябва да има минимално напречно сечение в съответствие с таблицата по-долу. Свържете се с Вашия местен сервизен център. Свързващият кабел може да се подменя само от квалифициран електротехник.

ВНИМАНИЕ!

Всички ел. връзки трябва да се направят от квалифициран електротехник.

ПРЕДУПРЕЖДЕНИЕ!

Връзките чрез контактните щепсели са забранени.

ПРЕДУПРЕЖДЕНИЕ!

Не пробивайте или запоявайте крайщата на жицата. Това е забранено.

ПРЕДУПРЕЖДЕНИЕ!

Не свързвайте кабела без покриващ шлаух за накрайника.

Еднофазова връзка

1. Премахнете от накрайника ръкав черната и кафява жици.

2. Премахнете част от изолацията от черня и кафявия накрайник на проводника.

3. Свържете краищата на черните и кафявите кабели.
4. Сложете нова крайната муфа за проводник на всеки споделен край на проводник (необходим е специален инструмент).

N L1 L2

220-240 V\~400V2N\~

N L

Двуфазово свързване: 400 V2N\~ Еднофазова връзка: 220 - 240 V\~

5x1,5 mm² или 4x2,5 mm² 5x1,5 mm² или 3x4 mm²

Зелен - жълт Зелен - жълт

L1 Черно L Черно и кафяво

L2 Кафяво

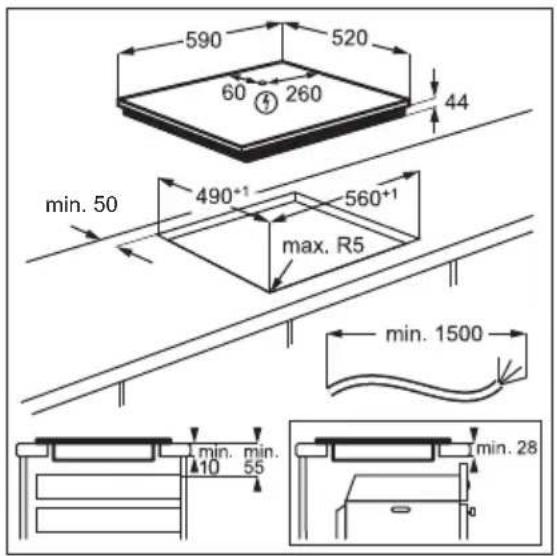

3.4 Сглобяване

Ако инсталирате плот под панела на абсорбатора, моля, вижте минималното разстояние между уредите в инструкциите за монтаж на абсорбатора.

Ако уредът е инсталиран над чекмедже, вентилацията на плота може да загрее

елементите, съхранявани в чекмеджето по време на процеса на готвене.

Потърсете видео урока „Как да монтирате Вашия индукционен плот Electrolux - монтаж на работен плот“, като напишете пълното име, показано на графиката подолу.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

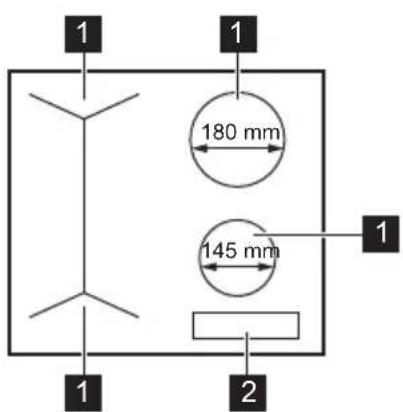

4.1 Разположение на повърхността за готвене

1 1 180 mm 145 mm 1 2

1 Индукционна зона за готвене
2 Контролен панел

4.2 Оформление на контролния панел

1 6 7 14 0 1 3 5 8 10 14 P :99: 0 1 3 5 8 10 14 P 14 14 0 1 3 5 8 10 14 P - + 0 1 3 5 8 10 14 P 14 12 9

Използвайте сензорните полета, за да работите с уреда. Показанията на дисплея, индикаторите и звуковите сигнали показват кои функции работят.

	Сензорно поле	Функция Бележка
1	➊	ВКЛ. / ИЗКЛ. За активиране и деактивиране на плочата.
2	➁	Заключване / Защита за де-цаЗа заключване / отключване на командното табло.
3	‖	Пауза За активиране и деактивиране на функцията.
4	➂	Bridge За активиране и деактивиране на функцията.
5	- Дисплей за степента на на- гряване	Показва степента на нагряване.
6	- Индикатори за времето на зоните за готвене	За да покаже за коя зона настройвате времето.
7	- Дисплей на таймера Показва времето в минути.
8	➌	Hob ^2 Hood За да активирате и деактивирате ръчния режим на функцията.
9	➎	- Избор на зона за готвене.
10	+ / —	- Увеличава или намалява времето.
11	P	PowerBoost 3а да активирате функцията.
12	- Лента за управление За настройване на степен за нагряване.

4.3 Показания за настройката за нагряване

Дисплей Описание
0	Зоната за готвене е изключена.
1 - 14	Зоната за готвене работи.
u	Пауза работи.
A	Автоматично загряване работи.
P	PowerBoost работи.
E + число	Има неизправност.
= / 7 □	OptiHeat Control (3-стъпков индикатор за остатъчна топлина): продължаване на готвенето / поддържане топло / остатъчна топлина.
L	Заключване / Защита за деца работи.
F	Готварският съд е неподходящ, прекалено е малък или върху зоната за готвене не е поставен готварски съд.

5. ПРЕДИ ПЪРВА УПОТРЕБА

ВНИМАНИЕ!

5.1 Ограничение на мощността

Ограничение на мощността определя общата мощност, използвана от плочата в рамките предпазителите в домашната инсталация.

Плочата е настроена на най-високото възможно ниво на мощност по подразбиране.

За да увеличите или намалите ниво на мощност:

1. Деактивирайте плота.
2. Натиснете и задръжте за 3 секунди. Дисплеят светва и изгасва.

3. Натиснете и задръжте за 3 секунди. ☐ или ☐ се появява.

4. Натиснете . Ⓟ72 се появява .

5. Натиснете / на гаймера, за да зададете нивото на мощността.

Нива на мощност

Уверете се, че избраната мощност е подходяща за шнурове на домашното оборудване.

• P72 — 7200 W
• P15 — 1500 W
• P20 — 2000 W
• P25 — 2500 W
• P30 — 3000 W
• P35 — 3500 W
• P40 — 4000 W
• P45 — 4500 W
• P50 — 5000 W
• P60 — 6000 W

6. ЕЖЕДНЕВНА УПОТРЕБА

ВНИМАНИЕ!

6.1 Активиране и деактивиране

Докоснете ① за 1 секунда, за да активирате или деактивирате плочата.

6.2 Автоматично изключване

• всички зони за готвене са изключени,
• след включване на плота не зададете степен на нагряване,
- разлеете течност или оставите някакъв предмет (съд, кърпа и др.) на командното табло за повече от 10

секунди. Прозвучава звуков сигнал и плочата се изключва. Махнете предмета или почистете командното табло.

• котлонът става много горещ (напр., когато тенджерата е извряла напълно). Оставете зоната за готвене да се охлади, преди отново да използвате плота.
• използвате неподходящ готварски съд. Символът светва и зоната за готвене се деактивира автоматично след 2 минути.
• не деактивирате зоната за готвене или не променяте степента за нагряване. След известно време светва котлонът се деактивира.

Връзката между степента за нагряване и времето, след като плотът е спрян:

Степен на нагрява-не	Плотът се деакти-вира след
, 1 - 3	6 часа
4 - 7 5 часа
8 - 9 4 часа
10 - 14 1,5 часа

6.3 Степента на нагряване

За настройване или промяна на степен на нагряване:

Докоснете лентата за управление върху правилната настройка на топлината или преместете пръста си по лентата, докато не стигнете до правилната настройка на топлина.

14 0 1 3 8 10 14 P

6.4 OptiHeat Control (3-стъпков индикатор за остатъчна топлина)

ВНИМАНИЕ!

3 / 7 Докато индикаторът е widim, съществува риск от изгаряния от остатъчна топлина.

Индукционните зони за готвене произвеждат топлина, необходима за процеса на готвене, направо на дъното на готварския съд. Стъклокерамиката се загрява от топлината на съдовете за готвене.

Индикаторите се появяват, когато зона за готвене е гореща. Те показват нивото на остатъчната топлина за зоните за готвене, които използвате в момента:

- продължаване на готвенето,

- поддържане на топлина

- остатъчна топлина.

Индикаторът може също да се появи:

• за съседните зони за готвене, дори ако не ги използвате,
• когато горещи съдове за готвене са поставени на студена зона за готвене,
• когато плочата е изключена, но зоната за готвене е все още гореща.

Индикаторът изчезва, когато зоната за готвене се охлади.

6.5 Използване на зоните за готвене

Сложете готварските съдове върху центъра на избраната зона за готвене. Индукционните зони за готвене автоматично се приспособяват към размера на дъното на готварския съд.

i

За оптимален пренос на топлина използвайте готварски съдове с диаметър на дъното, подобен на размера на зоната за готвене (т.е. максимальната стойност на диаметъра на готварските съдове в „Технически данни“ > „Спецификации на зоните за готвене“). Готварският съд трябва да е подходящ за индукционни плотове. За повече информация относно видовете готварски съдове вижте „Препоръки и съвети“.

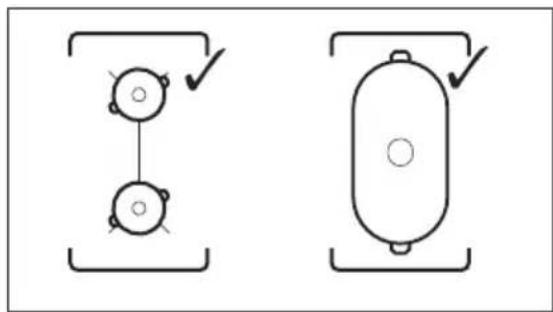

Можете да готвите с голям готварски съд на две зони за готвене едновременно. Готварските съдове трябва да покриват средата на двете зони, но да не излизат извън маркировката. Ако съдовете за готвене се намират между двата центъра, функцията Bridge няма да бъде активирана.

Функцията работи, когато тенджерата покрива центъра на двете зони. За повече информация относно правилното поставяне на готварски съдове вижте „Използване на зоните за готвене“.

Тази функция свързва две зони за готвене от лявата страна и те работят като една.

Първо задайте степента на нагряване за една от страничните зони за готвене.

За да активирате функцията: докоснете

■]. За да зададете или промените настройката на нагряване, докоснете някой от контролните сензори.

За да деактивирате функцията:

докоснете ■Зоните за готвене работят независимо една от друга.

6.7 Автоматично загряване

Използвайте функцията, за да получите желаната степен на нагряване за пократко време. Когато функцията е включена, зоната за готвене работи на най-високата степен на нагряване в началото и след това продължава да работи на желаната степен на нагряване.

i

За да активирате функцията, зоната за готвене трябва да е студена.

За да активирате функцията за зона за готвене: докоснете P (P светва).

Незабавно натиснете желаната степен на нагряване. След 3 секунди светва.

За да деактивирате функцията: променете степента на нагряване.

6.8 PowerBoost

Тази функция предоставя повече мощност на индукционните зони за готвене. Функцията може да бъде активирана за индукционните зони за готвене за ограничен период от време. След това, индукционната зона за готвене автоматично се превключва обратно на най-високата настройка за нагряване.

i

За да активирате функцията за зоната за готвене: докоснете P. светва.

За да изключите функцията: промяна на настройката на нагряване.

6.9 Таймер

• Таймер за отброяване

Можете да използвате тази функция, за да зададете дължината на единична сесия на готвене.

Първо задайте настройката за нагряване на зоната за готвене, а след това функцията.

Настройване на зоната за готвене: докоснете Ⓐнеколкократно, докато не се появи индикаторът на зона за готвене.

За да включите функцията: докоснете + на таймера, за да зададете времето (00 – 99 minutes). Когато индикаторът на зоната за готвене започне да мига, времето се отброява обратно.

За да видите оставащото време:

докоснете ⚠️ за да настроите зоната за готвене: Индикаторът на зоната за готвене започва да мига. Дисплеят показва оставащото време.

За да смените времето: докоснете ⏻ за да настроите зоната за готвене: Докоснете + или -

За да изключите функцията: докоснете ⚙️, за да настроите зоната за готвене, след което докоснете . Оставащото време се отброява до 00. Индикаторът на зоната за готвене изчезва.

i

Когато времето изтече, прозвучава звуков сигнал и 00 светва. Зоната за готвене се изключва.

За да спрете звука: докоснете ⏻

- CountUp Timer

Можете да използвате тази функция, за да наблюдавате колко дълго работи зоната за готвене.

Настройване на зоната за готвене: докоснете ⚠️ неколкократно, докато не се появи индикаторът на зона за готвене.

За да включите функцията: докоснете на таймера. UP се появява. Когато индикаторът на зоната за готвене започне да мига, времето се отброява. На дисплея се сменят UP и отброеното време (в минути).

За да видите колко време работи

зоната за готвене: докоснете 🚙️ за да настроите зоната за готвене: Индикаторът на зоната за готвене започва да мига. Дисплеят показва колко време работи зоната.

За да изключите функцията: докоснете ⚙️, а след това +или . Индикаторът на зоната за готвене изчезва.

• Таймер

Можете да използвате тази функция, когато плочата е активирана, но зоните за готвене не работят. На дисплея за топлинна настройка се показва

За да включите функцията: докоснете ⏻, след което докоснете или на таймера, за да настроите времето. Когато времето изтече, прозвучава звуков сигнал и 00 светва.

За да спрете звука: докоснете ⏻

i

Тази функция не влияе върху работата на зоните за готвене.

6.10 Пауза

Тази функция задава всички оперативни зони за готвене, които работят на най- ниската настройка на затопляне.

Когато функцията работи, всички други символи на контролните панели са заключени.

Функцията не спира функциите на таймера.

1. За да активирате функцията: натиснете ||

светва. Степента на нагряване е намалена на 1.

1. За да изключите функцията: натиснете ||

Появява се предишната степен на нагряване.

6.11 Заключване

Можете да заключите командното табло, докато зоните за готвене работят. Така се предотвратяват случайни промени на степента на нагряване.

Първо настройте степента на нагряване.

За да включите функцията: докоснете . Совета за 4 секунди. Таймерът остава включен.

За да изключите функцията: докоснете ⏻. Включва се предната степен на нагряване.

i

Когато деактивирате плота, деактивирате също и тази функция.

6.12 Защита за деца

Тази функция предотвратява неволно използване на плота.

За да включите функцията: активирайте плота с ① Не задавайте настройка за

нагряване. Докоснете за 4 секунди. светва. Деактивирайте плота с Ⓙ

За да изключите функцията:

активирайте плота с ① Не задавайте настройка за нагряване. Докоснете за 4 секунди. ② светва. Деактивирайте плота с ①.

За да отмените функцията само за един период на готвене: включете плота с ①

L светва. Докоснете на 4 секунди. Настройте степента на нагряване в рамките на 10 секунди. Можете да работите с плота. Когато изключите плота с Ⓙ, функцията отново започва да работи.

6.13 OffSound Control

(Деактивиране и активиране на звуците)

Изключете плочата. Докоснете за 3 секунди. Екранът се включва и изгасва. Натиснете за 3 секунди. или ще светне. Докоснете от таймера, за да изберете едно от следните:

• b1 – звуците са изключени
• 3вуците са включени
  За да потвърдете избор чакайте докато котлонът се деактивира автоматически.

Когато функцията е установена за ,вие можете да чувате звуците, само когато:

• натиснете ①
• Таймер се понижи
• Таймер за отброяване се понижи
• Слагате нещо върху командното табло.

6.14 Управление на мощността

Ако са активни няколко зони и консумираната мощност надвишава лимита на електрическото захранване, тази функция разделя наличната мощност между всички зони за готвене (свързани към една и съща фаза). Плотът контролира настройките на топлината, за да предпази предпазителите на инсталацията на дома.

- Зоните за готвене са групириани според местоположението и броя на фазите в котлона. Всяка фаза има максимален електрически товар (3 700 W). Ако плота достигне границата на максимальната налична мощност в една фаза, мощността на зоните за готвене ще се намали автоматично.

- Настройката на топлината на последната избрана зона за готвене винаги е с приоритет. Останалата мощност ще се раздели между предварително активираните зони за готвене в обратен ред на избор.

- Екранът за регулиране на температурата на намалените зони се променя между първоначално избраната настройка на нагряване и намалената настройка на нагряване.

- Изчакайте, докато дисплеят спре да мига или намалете настройката на нагряване на зоната за готвене, която е избрана последна. Зоните за готвене ще продължат да работят с намалената настройка на нагряване. Променете ръчно настройките за нагряване на зоните за готвене, ако е необходимо.

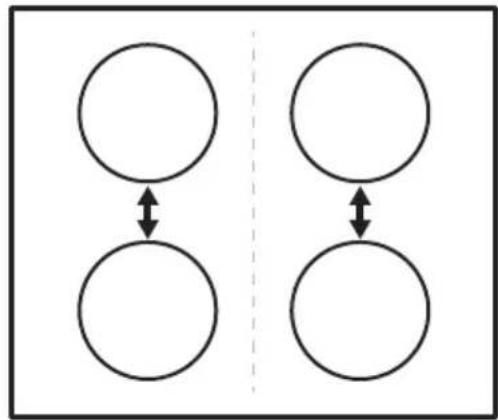

Вижте илюстрацията за възможни комбинации, при които мощността може да се разпредели между зоните за готвене.

Това е усъвършенствана автоматична функция, свързваща плота със специален аспиратор. Плота и аспираторът разполагат с комуникатор с инфрачервен сигнал. Скоростта на вентилатора се определя автоматично на основата на настройката на режима и температурата на най-горещите готварски съдове върху

плота. Също така можете да управлявате вентилатора и ръчно, от плота.

i

При повечето аспиратори дистанционната система е активирана по подразбиране. В случай че е деактивирана, активирайте я, преди да използвате функцията. За повече информация вижте ръководството за употреба на аспиратора.

Автоматична работа с функцията

За да работите с функцията автоматично, задайте автоматичния режим на Н1 – Н6. Плотът е първоначално настроен на Н5. Аспираторът реагира, когато работите с плота. Плота автоматично разпознава температурата на готварските съдове и регулира скоростта на вентилатора.

Автоматични режими

Автома-тично ос-ветление		Варене1)	Пържене2)
Н0 Изкл. ИЗКЛ. Изкл.
Н1 ВКЛ. ИЗКЛ. Изкл.
Н2 3)	Вкл. Скорост навентилато-ра 1		Скорост навентилато-ра 1
Н3 ВКЛ. ИЗКЛ. Скорост на			вентилато-ра 1
Н4 Вкл. Скорост навентилато-ра 1			Скорост навентилато-ра 1
Н5 Вкл. Скорост навентилато-ра 1			Скорост навентилато-ра 2
Н6 Вкл. Скорост навентилато-ра 2			Скорост навентилато-ра 3

1) Готварският плот разпознава процеса на варене и включва скоростта на вентилатора в съответствие с автоматичния режим.

2) Готварският плот разпознава процеса на пържене и включва скоростта на вентилатора в съответствие с автоматичния режим.

3) Този режим активира вентилатора и осветлението, като не зависи от температурата.

Промяна на автоматичния режим

1. Деактивирайте плота.
2. Натиснете в продължение на 3 секунди. Дисплеят светва и изгасва.
3. Натиснете в продължение на 3 секунди.
4. Натиснете няколко пъти, докато светне.
5. Натиснете на таймера, за да изберете автоматичен режим.

i

За да работите с аспиратора, директно на панела на аспиратора изключете автоматичния режим на функцията.

i

Когато приключите с готвенето и изключите плота, вентилаторът на аспиратора може да продължи да работи за определен период от време. След този период от време системата автоматично изключва вентилатора и предотвратява случайното му включване в следващите 30 секунди.

Ръчно управление на скоростта на вентилатора

Можете също да управлявате функцията ръчно. За тази цел натиснете 📄; когато плота работи. Това деактивира автоматичната работа на функцията и Ви позволява ръчно да променяте скоростта на вентилатора. При натискане на 📄; увеличавате скоростта на вентилатора с една единица. Когато достигнете интензивно ниво и отново натиснете 📄, задавате скоростта на вентилатора на 0, което изключва вентилатора на аспиратора. За да стартирате отново вентилатора на скорост 1, натиснете 📄

i

За да активирате автоматично управлението на функцията, изключете и отново включете плота.

Включване на осветлението

Можете да настроите плота да включва осветлението автоматично, когато

включите плота. За тази цел настройте автоматичния режим на H1 – H6.

Светлината на аспиратора се изключва 2 минути след изключване на плота.

7. ПОЛЕЗНИ СЪВЕТИ

ВНИМАНИЕ!

7.1 Готварски съдове

При индукционните зони за готвене силно електромагнитно поле създава топлината в готварския съд много бързо.

Използвайте индукционните зони за готвене с подходящи готварски съдове.

• За да се предотврати прегряване и да се подобри работата на зоните, готварският съд трябва да бъде колкото е възможно по-дебел и плосък.
• Уверете се, че дъната на готварските съдове са чисти и сухи, преди да ги поставите върху повърхността на котлона.
• Винаги внимавайте да не плъзгате или търкате готварския съд по ръбовете и ъглите на стъклото , тъй като това може да нащърби или повреди стъклената повърхност.

Материал на готварските съдове

• правилно: чугун, стомана, емайлирана стомана, неръждаема стомана, многослойно дъно (с правилна маркировка от производителя).

- не е правилно алуминий, мед, месинг, стъкло, керамика, порцелан.

Съдът за готвене е подходящ за индукционна плоча, ако:

• водата завира много бързо на зона, настроена на най-високата настройка за нагряване.
• магнит привлича дъното на готварския съд.

Размери на готварски съдове

• Индукционните зони за готвене автоматично се приспособяват към размера на дъното на готварския съд. Вижте „Технически данни“ > „Спецификации на зоните за готвене“ за правилните размери на съдовете за готвене. Поставете готварските съдове върху центъра на избраната зона за готвене.

- Ефективността на зоната за готвене зависи от диаметъра на готварския съд. За оптимален пренос на топлина използвайте готварски съдове с диаметър на дъното, подобен на размера на зоната за готвене (т.е. максимальната стойност на диаметъра на готварските съдове в „Технически данни“ > „Спецификации на зоните за готвене“).

– Готварските съдове с диаметър, помалък от размера на дадена зона за готвене, получават само част от мощността, генерирана от зоната за готвене, което води до по-бавно нагряване.

– От съображения за сигурност и за оптимални резултати при готвене, не използвайте готварски съд, който е по-голям от посоченото в „Спецификации на зони за готвене“. Избягвайте използването на готварски съд близо до контролното табло по време на готвене. Това може да повлияе върху функционирането на контролното табло или може случайно да активира функциите на котлона.

Вижте „Технически данни“.

7.2 Шумове по време на работа

Шумовете са нормални и не показват неизправност. Шумовете от готварските съдове може да варират в зависимост от материала на готварските съдове и нивото на мощност.

Шумове, свързани с готварски съдове:

• пукащ звук: готварският съд е направлен от различни материали (конструкция сандвич).
  • свистящ звук: използвате зона за готвене с високо ниво на мощност, а готварският съд е направлен от различни материали (конструкция сандвич).
  • бучене: използвате високо ниво на мощност;

Шумове, свързани с плота:

• щракане: електрическо превключване;
- съскане, бръмчене: вентилаторът работи.
- ритмичен звук: открити са готварски съдове.

7.3 Öko Timer (Еко таймер)

За да се пести енергия нагревателят на зоната за готвене се деактивира, преди прозвучаване на таймера за отброяване. Разликата във времето за работа зависи от степента на нагряване и продължителността на готвенето.

7.4 Опростено ръководство за готвене

Връзката между степента на нагряване и консумацията на енергия на зоната не е линейна. Когато увеличите степента на нагряване, тя не е пропорционална на увеличаването на консумацията на енергия. Това означава, че зоната за готвене със средна степен на нагряване използва по-малко от половината от своята енергия.

Данните в таблицата са само ориентировъчни.

Настройки за затопляне	Използвайте , за да: Време (мин)	Препоръки
- 1	Поддържайте сготвената храна то- пла.	при нео- бходи- мостПоставете капак върху готварския съд.
1 - 3 Сос „Холандез“, разтопете: масло, шоколад, желатин.		5 - 25 От време на време разбърквайте.
2 - 3 За втвърдяване: пухкави омлети, пе- чени яйца.		10 - 40 Гответе с поставен капак.
3 - 5 За варене на ориз и ястия с мляко, претопляне на готови ястия.		25 - 50 Добавете поне два пъти повече теч- ност, отколкото е оризът, по среда- та на готвенето смесете млечните блюда.
5 - 7 Зеленчуци, риба г месо на пара. 20 - 45 Добавете няколко супени лъжици вода. Проверете количеството вода по време на процеса.
7 - 9 Картофи и други зеленчуци на пара. 20 - 60 Покрийте дъното на готварския съд с 1-2 см вода. Проверявайте нивото на водата по време на процеса. Дръжте капака на готварския съд.
7 - 9 Готвене на по-големи количества храна, яхнии и супи.		60 - 150 До 3 л течност плюс съставки.
9 - 12 Леко запържване: шницел (филе),телешко кордон бльо, котлети, кюфтета, наденица, дроб, маслено-брашнена запръжка, яйца, палачинки, понички.		при нео-бходи-мостОбърнете, когато е необходимо.
12 - 13 Силно пържене, картоф.кюфтета,филе-миньон, стекове.		5 - 15 Обърнете, когато е необходимо.
14 Кипване на вода, готвене на макаронени изделия, запържване на месо (гулаш, задушено), пържене на картофи.

P

Кипване на големи количества вода. PowerBoost е активиран.

7.5 Препоръки и съвети за Hob²Hood

Когато управлявате плочата с функция:

• Пазете панела на аспиратора от пряка слънчева светлина.
• Не поставяйте халогенна светлина върху панела на абсорбатора.
• Не покривайте командното табло на плочите.
• Не прекъсвайте сигнала между плочата и аспиратора (например с ръка, готварска ръкохватка или тенджера). Вижте изображението.

Аспираторът, показан по-долу, е само с илюстративна цел.

Други дистанционно контролирани уреди могат да блокират сигнала. Не използвайте такива уреди в близост до плочата, докато Hob²Hood е включен.

Абсорбатори за готвене с функция Hob²Hood

За да намерите пълната гама абсорбатори, които работят с тази функция, вижте нашия потребителски уебсайт. Аспираторите на Electrolux, които работят с тази функция, трябва да имат символа

8. ГРИЖА И ПОЧИСТВАНЕ

ВНИМАНИЕ!

• Почиствайте плота след всяка употреба.
• Винаги използвайте готварски съдове с чисто дъно.
• За ежедневно почистване на стъклената повърхност и за почистване след монтаж и отстраняване на каквото и да било остатъчно лепило, използвайте само леко абразивно почистващо мляко и недраскаща, деликатна гъба. В зависимост от степента на замърсяване, почистете стъклената повърхност с малки кръгови движения и умерен натиск. Подсушете стъклената повърхност с микрофибърна кърпа.

ВНИМАНИЕ!

Не използвайте класическата жълта и зелена гъба, тъй като алуминиевите частици върху твърдия си слой могат да повредят и обезцветят стъклото.

Използването на почистващи инструменти, различни от препоръчаните, няма да бъде ефективно и може да повреди или промени цвета на стъклената повърхност.

- Винаги използвайте стъргалка, препоръчвана за плочи със стъклена

повърхност. Използвайте стъргалката само като допълнителен инструмент за почистване на стъклото след стандартната процедура за почистване.

ВНИМАНИЕ!

Не използвайте ножове или други остри, метални инструменти за почистване на стъклената повърхност.

8.2 Почистване на стъклената повърхност на плочата

• Отстранете незабавно: разтопена пластмаса, пластмасово фолио, сол, захар и храна със захар, в противен случай замърсяванията могат да повредят плота. Внимавайте да не се изгорите. Използвайте специалната стъргалка на стъклокерамичната повърхност под остър ъгъл и плъзгайте острието по повърхността.
• Отстранете, когато котлонът е достатьчно охладен: петна от котлен камък, от вода, от мазнина, обезцветяване на лъскавия метален цвят. Почистете го с леко абразивно почистващо мляко и недраскаща деликатна гъба (вж. Обща информация). След почистване подсушете плота с микрофибърна кърпа.
• Трайни следи и петна: приложете умерен натиск и изтъркайте повърхността с недраскаща, деликатна гъба (вж. Общата информация) и леко абразивно почистващо мляко, докато петната вече не се виждат.

9. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

ВНИМАНИЕ!

9.1 Как да постъпите, ако...

Проблем Възможна причина Корекция
Не можете да активирате или да работите с котлона.	Котлонът не е свързан към електрозахранването или е свързан неправилно.	Проверете дали котлонът е свързан правилно към електрозахранването.
Предпазителят е изгорял. Уверете се, че предпазителят е причината за неизправността. Ако предпазителят продължава да изгаря, свържете се с квалифициран електротехник.
Не сте задали степента на нагряване за 10 секунди.		Включете котлона отново и задайте настройката на нагряване в рамките на 10 секунди.
Докоснали сте 2 или повече сензорни полета едновременно.		Докоснете само едно сензорно поле.
Пауза работи. Вижте „Пауза“.
Върху контролното табло има во-да или петна от мазнина.		Почистете контролното табло.
Може да чуете постоянен звуков сигнал.	Електрическата връзка е грешна. Изключете котлона от електрическо-то захранване. Помолете квалифициран електротехник да провери инсталацията.
Прозвучава звуков сигнал, когато котлонът се деактивира. Прозвучава звуков сигнал, когато котлонът се деактивира.	Поставили сте нещо върху едно или повече сензорни полета.	Отстранете предмета от сензорните полета.
Котлонът се деактивира. Поставили сте нещо върху сензорното поле Ⓐ		Отстранете предмета от сензорното поле.
Индикаторът за остатъчна топлина не се включва.	Зоната за готвене не е гореща, защото е била включена само за кратко време или сензорът е по-вреден.	Ако зоната е работила достатъчно дълго, за да се нагрее, говорете соторизиран сервизен център.
Ноб2Hood не работи. Вие сте покрили контролното табло.		Свалете предмета от контролното табло.
Използвате много висок съд, кой-то блокира сигнала.		Използвайте по-малък съд, сменете зоната на готвене или управлявайте абсорбатора ръчно.
Автоматично загряване не работи.	Зададена е най-високата настройка на нагряване.	Най-високата настройка на нагряване е същата като тази на функцията.
Зоната е гореща. Оставете зоната да се охлади до-		статьчно.
Настройката на нагряване превключва между две нива.	Управление на мощността работи. Вижте „Ежедневна употреба“.
Панелът за управление е твър-де горещ на допир.	Готварският съд е твърде голям или го поставяте твърде близо до панела за управление.	Поставете големите готварски съдо-ве върху задните зони, ако е въз-можно.
Няма звук, когато докосвате сензорните полета на таблото.	Звуците са деактивирани. Активирайте звуците. Вижте „Еже-дневна употреба“.
L светва.	Защита за деца или Заключване работи.	Вижте „Ежедневна употреба“.
F светва.	Няма готварски съдове върху зо-ната.	Поставете готварски съдове върху зоната.
Готварският съд е неподходящ. Използвайте готварски съдове, под-ходящи за индукционни котлони. Вижте „Препоръки и съвети“.
Диаметърът на дъното на готвар-ския съд е прекалено малък.		Използвайте готварски съд с пра-вилни размери. Вижте „Технически данни“.
Загряването отнема дълго вре-ме.	Съдове за готвене са твърде мал-ки и получават само част от мощ-ността, генерирана от зоната за готвене.	За оптимален пренос на топлина из-ползвайте готварски съдове с диа-метър на дъното, подобен на разме-ра на зоната за готвене (т.е. макси-малната стойност на диаметъра на готварските съдове в „Технически данни“ > „Спецификации на зоните за готвене“).
E и число светят.	Има грешка в котлона. Деактивирайте котлона и го активи-райте отново след 30 секунди. АкоE се появи отново, изключете пло-чата от електрическото захранване. След 30 секунди свържете котлона отново. Ако проблемът продължи, се обърнете към упълномощен сер-визен център.

Ако не можете да намерите решение на проблема сами, обърнете се към търговеца си или към упълномощен сервизен център. Дайте данните от табелката с данни. Съобщете трицифрения код на стъклокерамиката (той се намира в ъгъла на стъклената повърхност) и съобщението за грешка,

което се появява. Уверете се, че сте работили правилно с плочата. Ако уредът не се обслужва от сервизен техник или продавач, сервизирането ще се заплаща, дори да бъде извършено по време на гаранционния срок. Информацията за гаранционния срок и оторизираните сервисни центрове се намира в гаранционната книжка.

10. ТЕХНИЧЕСКИ ДАННИ

10.1 Табелка с данни

Модел EIV63443CT: Продуктов код (PNC) 949 599 528 00

Тип 61 В4А 01 АА 220 - 240 V / 400 V 2N, 50 - 60 Hz

Индукция 7.2 kW Произведено във: Германия

10.2 Спецификация на зоните за готвене

Зона за готвене Номинална мощ-ност (при макси-мална топлинна настройка) [W]	PowerBoost [W] PowerBoost максимальна продължител-ност [мин]	Диаметър на го-тварските съдо-ве [мм]
Предна лява 2300 3200 10 125 - 210
Задна лява 2300 3200 10 125 - 210
Предна дясна 1400 2500 4 125 - 145
Задна дясна 1800 2800 10 145 - 180
Мощността на зоните за готвене може да се отклонява в малки граници от данните в таблицата. Тя се променя в зависимост от материала и размерите на готварския съд.За оптимален пренос на топлина и резултати при готвене използвайте	готварски съдове с диаметър на дъното, подобен на размера на зоната за готвене (т.е. максималната стойност за диаметър на готварския съд в таблицата). Не използвайте готварски съдове, по-големи от диаметъра на зоната за готвене.

11. ЕНЕРГИЙНА ЕФЕКТИВНОСТ

11.1 Информация за продукта в съответствие с Регламентите на ЕС за екодизайн за

Идентификация на модела EIV63443CT
Вид на плота Плот за вграждане
Брой зони за готвене 4
Технология за загряване Индукция
Диаметър на кръговите зони за готвене (∅) Предна лява	Задна лява	21.0 см
	Предна дясна	21.0 см
	Задна дясна	14.5 см
		18.0 см
Енергийна консумация на зоната за готвене (EC electric cooking)	Предна лява	179.3 Wh/kg
	Задна лява	178.4 Wh/kg
	Предна дясна	183.2 Wh/kg
	Задна дясна	184.9 Wh/kg
Енергийна консумация на плота (EC electric hob) 181.5 Wh/kg

IEC / EN 60350-2 - Домашни ел. уреди за готвене - Част 2: Плотове - Методи за измерване на ефективността.

Енергийните стойности, отнасящи се до площа за готвене, са идентифицирани от маркировките на съответните зони за готвене.

11.2 Енергоспестяваща

Можете да спестите енергия при ежедневното готвене, ако следвате съветите по-долу.

• Когато загрявате вода, използвайте само необходимото количество.

• При възможност винаги поставяйте капак върху съда, в който готвите.

• Слагайте готварските съдове направо в центъра на зоната за готвене.

• Използвайте остатъчната топлина, за да запазите храната топла или да я разтопите.

11.3 Информация за продукта за консумация на енергия и максимально време за достигане на приложим режим на ниска мощност

Максималното време, необходимо на оборудването за автоматично достигане 2 мин на приложимия режим на ниска мощност

12. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Рециклирайте материалите със символа

Поставяйте опаковките в съответните контейнери за рециклирането им. Помогнете за опазването на околната среда и човешкото здраве, както и за рециклирането на отпадъци от електрически и електронни уреди. Не

изхвърляйте уредите, означени със

символа заедно с битовата смет. Върнете уреда в местния пункт за рециклиране или се обърнете към вашата общинска служба.

4.2 Поставеност на контролната плоча

1 6 7 14 0 1 3 5 8 10 14 P :99: 0 1 3 5 8 10 14 P 14 14 0 1 3 5 8 10 14 P - + 0 1 3 5 8 10 14 P 14 12 9

7.2 Звуци за време на работата

i

додирните ⏻ и затим додирните или

6.11 Контролна брава
