РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RT53K6335SL SAMSUNG

Сервизно ръководство за потребителя

1. Можете да проверите omkъge да закупите резервни части на http://samsung.com
2. Посетете сайта за поръчка на части и въведете кода на могела на вашия продукт, за да проверите дали частите са налични за поръчка. Кодът на могела е поставен на етикем от външната страна на вашия продукт.

- Можете да проверите кода и версията на могела на етикета с барког в долната лява част на продукта.

1. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията в настоящото ръководство.

- Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмежетата и пантите.

БЕЛЕЖКА

Слег ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъгам покрити от гаранцията.

ВНИМАНИЕ

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.
• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на вратата.
• Не забравяйте да носите предпазни ръкавици, докато ремонтирате.

Български

Действителното изображение и предоставените части на хладилника могат да се различават, в зависимости от модела и страната.

01 02 03 04 05 06

01 Горна панта 02 Уплътнение
03 Средна панта 04 Чекмежке
05 Долна панта 06 Емукем с барког

Български

Смяна на дръжките

ВНИМАНИЕ

• Когато сменяте дръжката на Вратата, внимавайте да не надраскате pregnата част на Вратата.
• Натиснете силно дръжките върху подложките. Уверете се, че няма разстояние между подложките и вратата.
• Здраво затегнете винтовете, когато поставите дръжката.
• Проверете гали дръжката е здраво закрепена, преди да използвате продукта.

За сваляне на дръжките

БЕЛЕЖКА

Тази процедура се отнася както за хладилното, така и за фризерното отделение.

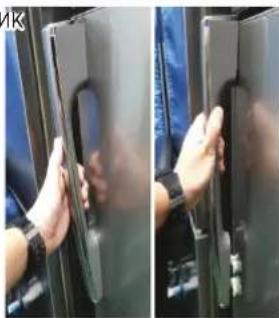

ФРИЗЕР

Издърпайте дръжката и поставете дръжката вертикално. Необходимо е дръжката да не е застопорена. Издърпайте дръжката към Вас. (вижте снимката)

ХЛАДИАНИК

• Внимавайте да не награскате.
- Когато разглобявате, уверете се, че уредът е изключен, ако искаме да сглобите в обратен рег.

Български

Смяна на уплътненията

ВНИМАНИЕ

Уверете се, че здраво сте поставили уплътнението. В противен случай студениям въздух от хладилника може да излезе.

За премахване на уплътнението

ФРИЗЕР ХЛАДИЛНИК

1. Издърпайте 4-те края на уплътнението на фризера и хладилника.

1. Издърпайте централата част на уплътнението.

За смяна на уплътнението

Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата.

Български

Смяна на чекмежжета

ВНИМАНИЕ

Проверете дали чекмежжето е вкарано правилно в релсата по Време на поставянето.

За премахване на чекмежкето

Извадете чекмежкето, като издърнаме ролката и я повдигаме нагоре.

За повторно поставяне на чекмежжетата

Повторното поставяне на чекмежетата следва обратния рег на съответните стъпки на премахване.

Български

Смяна на панти

За да смените пантите, трябва първо да свалите вратите.

ВНИМАНИЕ

• Когато сваляте Вратите, бъдете особено внимателни, тъй като Вратите са межки.
• Преди да смените пантите, поставете мека подложка като картон на пога, за да prepназите вратата от надрасквания, когато я поставяте на земята.
• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече гуши, препоръчваме ви да повикате профессионально техническо обслужване.
• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.
• Уверете се, че оста е здраво затегната на пантата.
• Proverete gali pantata e zgrabo zakrepena към основната част на уреда.
• Proverete gali конекторите на проводниците са включени, както трябва.
• Внимавайте да не повредите проводниците, докато затягаме горния капак.

ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.
• Преди да обърнете вратите, изключете захранващия кабел.

Необходими инструменти (не са предоставени)

Кръстата отвертка Плоска отвертка 11-мм гаечен ключ

10-мм тръбен ключ Шестостенен ключ (5 мм) 10-мм гаечен ключ

Български

Обръщане на вратата

Горна панта

1. Свалете Винта 1 еа от пантата на капака с (+) отвертка и отворете.

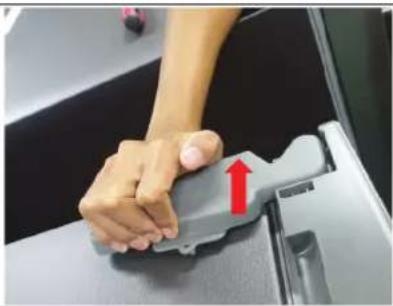

1. Издърпайте кукичките и повдинете пантата на канака.

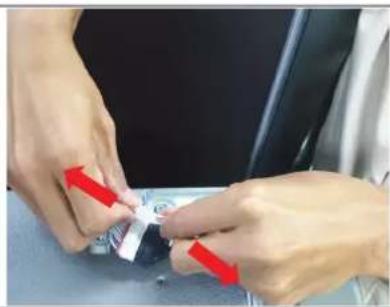

1. Разкачете конектора на проводника на горната панта.

⚠️ ВНИМАНИЕ

Преди да извършите посоченото по-горе действие, непременно изключете захранващия кабел.

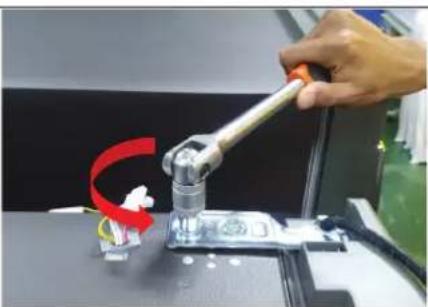

1. Свалете 2-те анкерни болта, които държат пантата в горната част на хладилника с помощта на 10-милиметров гаечен ключ.

Български

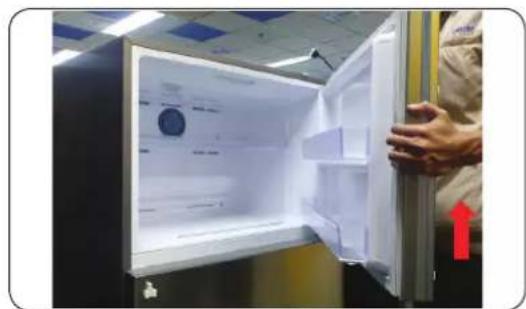

1. Свалете горната Д/Λ.

Необходимо е участието на повече от 2 гуши. Необходимо е да се подсигури човек, който да държи вратама, за да се предотврати падането щ.

Български

Средна панта

1. Свалете 2-те анкерни болта, които придържат пантата, с 8-милиметров гаечен ключ или с (+) отвертка.

2. Развийте винта 1 еа на пантата с (+) отвертка.

3. Разкачете средната панта на Вратата на хладилника.

⚠️ ВНИМАНИЕ

- Необходимо е участието на повече от 2 гуши. - Преди да извършите посоченото по- горе действие, непременно изключете захранващия кабел.

Български

Долна панта

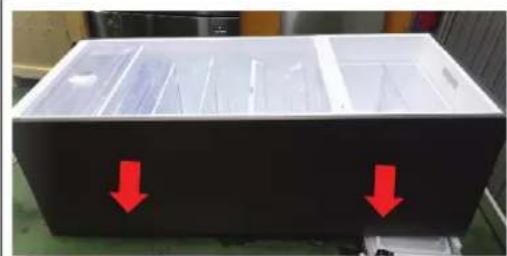

1. Поставяне на уреда (Вижте снимката).

⚠️ ВНИМАНИЕ

• Трябва да поставите подложка под уреда, за да предпазите гърба му от повреда.
• Необходимо е участието на повече от 2 души.

• Преди да извършите посоченото по- горе действие, непременно изключете захранващия кабел.

• Свалете 3-те анкерни болта, които придържат пантата, с 8-милиметров гаечен ключ или с (+) отвертка.

• Сваляне на долната панта.

• Сглобете отново в обрания рег на разглобяването, след като поставите горната, средната и/или долната панта.

⚠️ ВНИМАНИЕ

• Проверете гали конекторите на проводниците са включени, както трябва.
• Внимавайте да не повредите проводниците, dokamo затягате горния kanak

Български

Замена на заптивката

ВНИМАНИЕ

За замена на заптивката
