РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ B 60 W Bp Kärcher

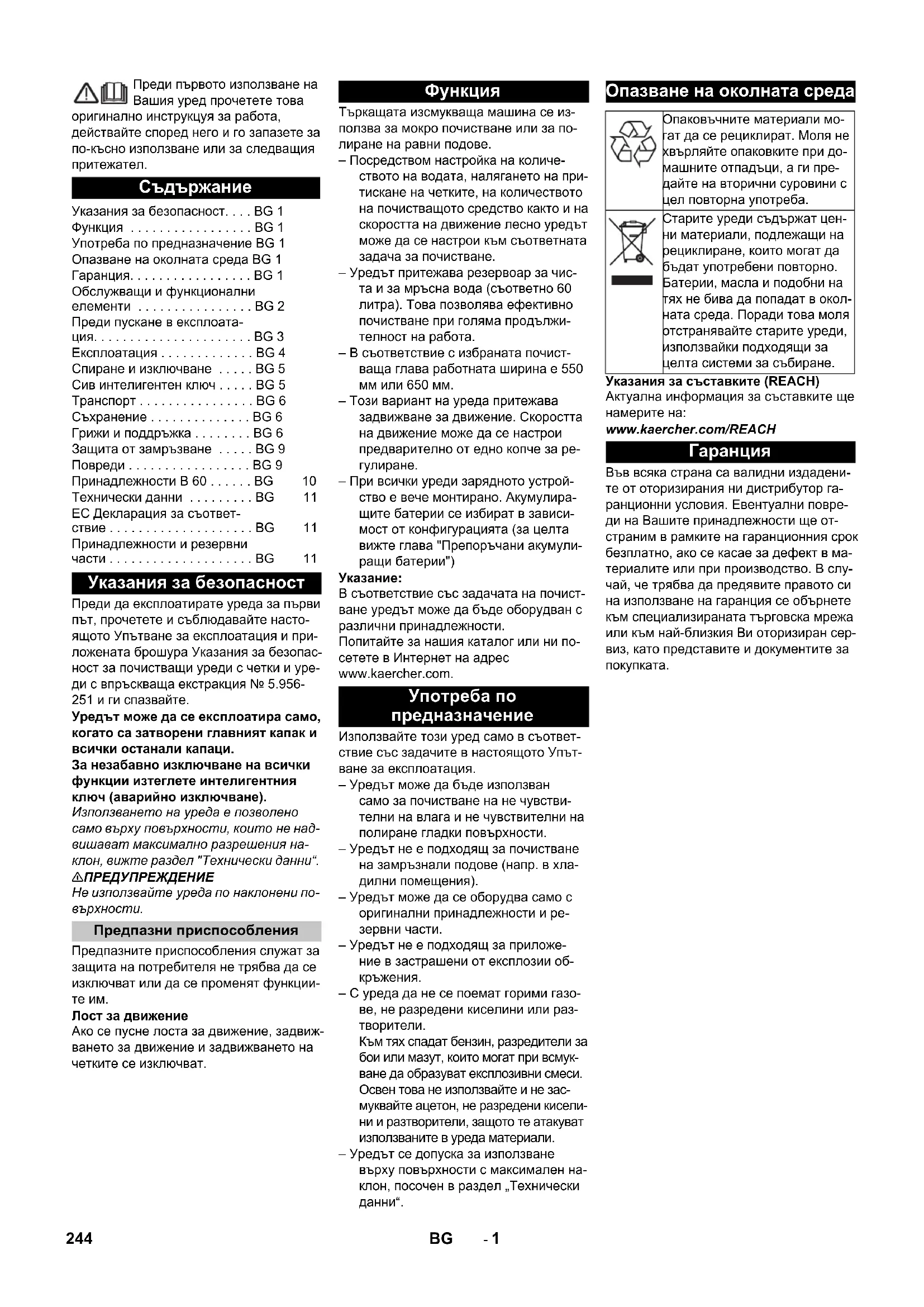

Pribor i rezervni delovi Chairman of the Board of Management Director Regulatory Affairs & Certification 243SR- 1 Преди първото използване на Вашия уред прочетете това оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател. Преди да експлоатирате уреда за първи път, прочетете и съблюдавайте насто- ящото Упътване за експлоатация и при- ложената брошура Указания за безопас- ност за почистващи уреди с четки и уре- ди с впръскваща екстракция № 5.956- 251 и ги спазвайте. Уредът може да се експлоатира само, когато са затворени главният капак и всички останали капаци. За незабавно изключване на всички функции изтеглете интелигентния ключ (аварийно изключване). Използването на уреда е позволено само върху повърхности, които не над- вишават максимално разрешения на- клон, вижте раздел "Технически данни“. 몇 ПРЕДУПРЕЖДЕНИЕ Не използвайте уреда по наклонени по-

Предпазните приспособления служат за защита на потребителя не трябва да се изключват или да се променят функции-

Лост за движение Ако се пусне лоста за движение, задвиж- ването за движение и задвижването на четките се изключват. Търкащата изсмукваща машина се из- ползва за мокро почистване или за по- лиране на равни подове. – Посредством настройка на количе- ството на водата, налягането на при- тискане на четките, на количеството на почистващото средство както и на скоростта на движение лесно уредът може да се настрои към съответната задача за почистване. – Уредът притежава резервоар за чис- та и за мръсна вода (съответно 60 литра). Това позволява ефективно почистване при голяма продължи- телност на работа. – В съответствие с избраната почист- ваща глава работната ширина е 550 мм или 650 мм. – Този вариант на уреда притежава задвижване за движение. Скоростта на движение може да се настрои предварително от едно копче за ре-

– При всички уреди зарядното устрой- ство е вече монтирано. Акумулира- щите батерии се избират в зависи- мост от конфигурацията (за целта вижте глава "Препоръчани акумули- ращи батерии")

В съответствие със задачата на почист- ване уредът може да бъде оборудван с различни принадлежности. Попитайте за нашия каталог или ни по- сетете в Интернет на адрес www.kaercher.com. Използвайте този уред само в съответ- ствие със задачите в настоящото Упът- ване за експлоатация. – Уредът може да бъде използван само за почистване на не чувстви- телни на влага и не чувствителни на полиране гладки повърхности. – Уредът не е подходящ за почистване на замръзнали подове (напр. в хла- дилни помещения). – Уредът може да се оборудва само с оригинални принадлежности и ре- зервни части. – Уредът не е подходящ за приложе- ние в застрашени от експлозии об-

– С уреда да не се поемат горими газо- ве, не разредени киселини или раз-

Към тях спадат бензин, разредители за бои или мазут, които могат при всмук- ване да образуват експлозивни смеси. Освен това не използвайте и не зас- муквайте ацетон, не разредени кисели- ни и разтворители, защото те атакуват използваните в уреда материали. – Уредът се допуска за използване върху повърхности с максимален на- клон, посочен в раздел „Tехнически

Указания за съставките (REACH) Актуална информация за съставките ще намерите на: www.kaercher.com/REACH Във всяка страна са валидни издадени- те от оторизирания ни дистрибутор га- ранционни условия. Евентуални повре- ди на Вашите принадлежности ще от- страним в рамките на гаранционния срок безплатно, ако се касае за дефект в ма- териалите или при производство. В слу- чай, че трябва да предявите правото си на използване на гаранция се обърнете към специализираната търговска мрежа или към най-близкия Ви оторизиран сер- виз, като представите и документите за

Употреба по предназначение Опазване на околната среда Опаковъчните материали мо- гат да се рециклират. Моля не хвърляйте опаковките при до- машните отпадъци, а ги пре- дайте на вторични суровини с цел повторна употреба. Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.

244 BG- 2 1 Лост смъкване лента засмукване 2 Капак резервоар мръсна вода 3 Придържаща шина за Homebase 4 Цедка за защита на турбината (под

5 Резервоар за мръсна вода система за миене (опция) 6 Гъвкава тапа система за миене 1 (оп-

7 Блокировка на резервоара за мръсна

8 Поплавък 9 Плъзгаща скоба 10 Цедка за груба мръсотия 11 Резервоар мръсна вода 12 Отвор за пълнене резервоар чиста

16 Носач на бутилката с почистващ пре-

17 Резервоар чиста вода 18 Блокировка на резервоара 19 Почистваща глава (изображение със

20 Валяци на четките (вариант BR), диско- ви четки (вариант BD) * 21 Резервоар за едри отпадъци (само BR) 22 Предпазител полюс акумулатор 23 Акумулатор * 24 Индикация за нивото на чистата вода 25 Педал за повдигане/сваляне на по- чистващата глава 26 Лост за регулиране на притискането

27 Въртяща се ръчка за накланяне на лента засмукване 28 Крилчати гайки за закрепване на лента засмукване 29 Всмукателен маркуч 30 Лента засмукване * 31 Присъединителен кабел за зарядно- то устройство 32 Автоматика на пълнене на резерво- ара за чиста вода (опция) 33 Регулиращо копче количество на во-

34 Лост за движение 35 Обслужващ пулт 36 Повърхност за поставяне на компле- кта за почистване „Homebase Box“ 37 Кука на кабела 38 Изпускателен маркуч за мръсна вода с приспособление за дозиране

• не е в обема на доставка Обслужващи и функционални елементи 245BG- 3 – Обслужващите елементи за процеса на обслужване са жълти. – Обслужващите елементи за под- дръжка и сервиз са светлосиви. 1 Копче скорост на движение 2 Интелигентен ключ жълто - обслужващ сиво - предварителна обработка 3 Дисплей 4 Прекъсвач за избор на програма 5 Информационен бутон 1 OFF Уредът е изключен. 2 Режим на транспортиране Пътуване до мястото на приложение. 3 Режим на eco!ефективност Мокро почистване на пода (с намале- ни обороти на четката) и засмукване на мръсната вода ( с намалена мощ- ност на засмукване). 4 Нормален режим Почистете пода мокро и изсмучете мръсната вода. 5 Интензивен режим Почистете пода мокро и оставете по- чистващото средство да подейства. 6 Режим на засмукване Изсмукване на мръсната течност. 7 Режим на полиране Полиране на подове без нанасяне на

Преди пускане в експлоатация трябва да се монтира дисковата четка (вижте „Дейности по поддръжката“). Четките са монтирани. Монтирайте акумулаторните батерии (ви- жте "Грижи и поддръжка / Поставяне и свързване на акумулаторните батерии"). Преди първоначалното пускане в експло- атация, след reset на сервиза или при пре- минаване към друг тип акумулаторни ба- терии непременно трябва да се настрои характеристиката на зареждане. Използвайте сивия интелигентен ключ. Настройка на характеристиката на зареждане (вижте глава „Настройка на сив интелигентен ключ/характе- ристика на зареждане“). Препоръчваме Ви използването на на- шите акумулаторни батерии, както е оп- исано в глава „Грижи и поддръжка/Пре- поръчителни акумулаторни батерии“.

При използване на други акумулатори (напр. на други производители) защита- та против дълбоко разреждане за съот- ветния акумулатор трябва да се настрои отново от съответния сервиз на Kärcher.

Уредът разполага със защита против дълбоко разреждане, т.е. щом се достиг- не все още допустимата минимална сте- пен на капацитет, моторът на четките и турбината се изключват. Уредът да се закара директно до станцията за зареждане, при това да се избягват наклони.

Опасност от нараняване поради елек- трически удар. Вземете под внимание напрежението от мрежата и предпази- теля от фирмената табелка на уреда. Зарядното устройство да се използва

в сухи помещения с достатъчно проветрение! – Времето за зареждане възлиза сред- но на ок. 10-15 часа. – Вграденото зарядно устройство е електронно регулирано и подходящо за всички препоръчани акумулатор- ни батерии, то приключва автоматич- но процеса на зареждане. – Поставената акумулаторна батерия при зареждане се показва на дис- плея, ако това не е така, характерис- тиката на зареждане трябва да бъде избрана (вижте „Настройка на харак- теристиката на зареждане“). – По време на процеса на зареждане уредът не може да се използва.

Опасност от експлозия! Преди зареждане на акумулаторните батерии с малка поддръжка резерво- арът трябва да се наклони нагоре (ви- жте глава "Поставяне и свързване на акумулаторни батерии"). По този на- чин се избягва образуването на опасни газове по време на процеса на зарежда-

Докато резервоарът за вода е с пов- дигнат капак, се забранява всякакъв вид почистване с вода. При зареждане на акумулаторни ба- терии без необходимост от под- дръжка отпада повдигането нагоре на капака на резервоара за вода. Включете щепсела на присъедини- телния кабел в контакта. Процесът на зареждане започва. Указание: Избраната акумулаторна батерия се показва при зареждането. Зареждайте, докато дисплеят пока- же пълно зареждане. При първоначалното зареждане упра- влението още не разпознава, кой тип акумулирища батерия е вграден. Зареж- дайте акумулиращите батерии, докато дисплеят покаже пълно зареждане. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от разяждане! – Доливането на вода в разредено състояние на батерията може да доведе до изтичане на киселина. – При работа с киселини за акумула- тори да се използват защитни очи- ла и да се спазват предписанията, за да се избягват наранявания и разрушение на облеклото. – Евентуалните пръски от киселина по кожата или облеклото

да се изплакнат с много вода.

Опасност от увреждане! – За доливане на акумулаторите из- ползвайте само дестилирана или обезсолена вода (EN 50272-T3). – Да не се използват чужди добавки (така наречени средства за подо- брение), в противен случай се от- меня всякаква гаранция. – Сменяйте акумулаторните бате- рии само с такива от същия тип. В противен случай характеристика- та на зареждане трябва отново да бъде настроена от сервиза. Цветно обозначение Обслужващ пулт Прекъсвач за избор на програма Преди пускане в експлоатация Монтирайте четките Вариант BD Вариант BR Монтиране на акумулаторите Настройка на характеристиката на

Използване на акумулаторни батерии на други производители Заредете акумулатора Процес зареждане Указания за първоначално зареждане Акумулатори, които се нуждаят от малка поддръжка (мокри акумулатори) 246 BG- 4 Поставете лента засмукване така в окачването на ленти на засмукване, че фасонираната стомана да заста- не над окачването. Затегнете крилчатите гайки. Поставете маркуча за всмукване.

Опасност от нараняване. За незабавно изключване на всички функции изтег- лете интелигентния ключ. Поставете акумулаторните батерии и ги свържете (вижте "Грижи и под- дръжка / Поставяне и свързване на акумулаторните батерии"). Дългите странични дъски на опаков- ката положете като рампа до палета. Закрепете рампата с гвоздеи за па-

Поставете късите летви за укрепва- не под рампата. Отстранете дървените летви пред

Повдигане на почистващата глава, за целта натиснете педала надолу. При R-почистваща глава отстранете

Поставете интелигентния ключ. Завъртете прекъсвача за избор на програма на транспортен режим. Задействайте лоста за движение и бавно подкарайте уреда в посока от рампата надолу. Изтеглете интелигентния ключ.

Опасност от нараняване. Натискайте педала за повдигане/спускане на по- чистващата глава винаги само с един крак. Другият крак трябва да стои здраво и сигурно на земята. При опасност пуснете предпазния пре- късвач/лоста за движение.

Опасност от увреждане. За пътуване назад трябва да се повдигне лентата за засмукване.

Уредът е изграден така, че почистваща- та глава да стърчи отдясно. Това дава възможност за прегледна работа в бли- зост до колелата. Поставете интелигентния ключ. Скоростта да се избира предвари- телно от копчето за скоростта на дви-

Поставете прекъсвача за избор на програма на положение Режим на транспортиране. Пътуване на уреда.

Лоста за движение да се натисне на-

Лоста за движение да се натисне назад.

Уредът се движи едва, когато лостът за движение се задвижи с 15°. Спиране на уреда: Пуснете лоста за

Отворете закопчалката на резерво- ара за чиста вода. Напълнете чиста вода (максимално 60 °C) до долния ръб на гърловината за пълнене. Затворете закопчалката на резерво- ара за чиста вода. С автоматика на пълнене на резерво- ара за чиста вода (опция) Свържете маркуча с автоматиката на пълнене и отворете подаването на вода (максимум 60 °C, макс. 5 bar). Наблюдавайте уреда, автоматиката на пълнене прекъсва подаването на вода, когато резервоарът е пълен. Затворете подаването на вода и от- ново отделете маркуча от уреда. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от увреждане. Използвайте само препоръчани средства за почист- ване. За други почистващи препарати потребителят сам носи повишения риск по отношение на производствена- та безопасност и опасността от зло-

Използвайте само почистващи препа- рати, които не съдържат разтвори- тели, солна и флуороводородна кисе-

Спазвайте указанията за безопасност за почистващите средства.

Да не се използват силно пенливи по- чистващи средства. Препоръчително средство за почист-

Към чистата вода по пътя към почиства- щата глава едно приспособление за до- зиране добавя почистващо средство.

С приспособлението за дозиране могат да се дозират максимално 3% почиства- що средство. При по-високо дозиране почистващото средство трябва да се на- лее в резервоара за чиста вода. Поставете бутилка с почистващ пре- парат в носача. Да се развие капака на бутилката. Смукателния маркуч на приспосо- блението за дозиране да се постави в бутилката.

При празен резервоар за чиста вода се преустановява дозирането на почиства- що средство. Почистващата глава про- дължава да работи без подаване на теч-

Почистващото средство да се доба- ви в резервоара за чиста вода. Да се настрои количество вода в съ- ответствие със замърсяването на пода от копчето за регулиране.

Първите опити за почистване изпълнете с малко количество вода. Повишавайте количеството на водата, докато се по- стигне желания резултат на почистване. Помпата за почистващ препарат на приспособлението за дозиране работи едва след минимално количество вода. Монтирайте лента засмукване

Напълнете горивни материали Прясна вода Почистващ препарат Употреба Почистващ

Поддържащо почистване на всякакви водоустойчи-

RM 746 RM 780 Поддържащо почистване на лъскави повърхности (напр. гранит) RM 755 es Поддържащо почистване и основно почистване на промишлени подове RM 69 ASF Поддържащо почистване и основно почистване на фаянс от фини частици RM 753 Поддържащо почистване на санитарен фаянс RM 751 Почистване и дезинфек- ция на санитарен фаянс RM 732 Премахване на покриващ слой на алкалосъдържа- щи подове (напр. PVC) RM 752 Премахване на покривен слой на подове от линоле-

Настройка на количеството вода 247BG- 5 За подобрение на резултата от изсмук- ването на влакнести повърхности лента- та на засмукване може да се завърти със до 5° наклон. Освобождаване на крилчатите вин-

Завъртане на лента засмукване. Затегнете крилчатите винтове. При недостатъчен резултат от изсмуква- нето наклона на правата лента засму- кване може да се промени. Регулирайте въртящата се ръчка за накланяне на лента засмукване. Параметрите за различните почистващи програми са настроени в уреда. В зависимост от авторизирането на жъл- тия интелигентен ключ могат да бъдат променяни отделни параметри. Ако параметрите бъдат променени трайно, за настройката трябва да бъде избран сив интелигентен ключ. Настрой- ката е описана в раздел „Сив интелиген-

Почти всички текстове на дисплея за на- стройка на параметри са самопоясни- телни. Единственото изключение е па- раметър FACT: – Fine Clean: Ниски обороти на четките за отстраняване на сиви петна от фини предмети от камък. – Whisper Clean: Средни обороти на четките за поддържащо почистване с намалено ниво на шума. – Power Clean: Високи обороти на чет- ките за полиране, кристализиране и

Завъртете програматора на желана- та програма за почистване. Завъртете информационния бутон, докато се покаже желаният параме-

Натиснете информационния бутон - настроената стойност мига. Настройте желаната стойност по- средством завъртане на информа- ционния бутон. Променената настройка потвърдете посредством натискане на информа- ционния бутон или изчакайте, докато настроената стойност се приеме ав- томатично след 10 секунди.

Опасност от увреждане на подовата настилка. Не оставяйте уреда да ра- боти на място. Завъртете програматора на желана- та програма за почистване. Натиснете педала за спускане на по- чистващата глава малко надолу, след това го придвижете наляво. По този начин педалът се деблокира. Пуснете педала малко нагоре. Почистващата глава се спуска.

При стоп на машината и претоварване моторът на четките спира. Фиксирайте лоста в желаното поло-

Горно положение: по-високо наляга- не на притискане Долно положение: ниско налягане на

Изтеглете лоста за и го натиснете на- долу; лентата за засмукване се спу-

– За почистване на подове с плочки на- стройте правата лента за всмукване така, че да не се почиства под прав ъгъл към фугите. – За подобрение на резултата от всмукването наклоненото положе- ние и наклона на лентата за всмуква- не могат да се настроят (вижте „На- стройка на лентата за всмукване“). – Ако резервоарът за мръсна вода е пълен, поплавъкът затваря всму- кателния отвор и всмукателната тур- бина работи с повишени обороти. В такъв случай изключете всмукването и приминети към изпразване на ре- зервоара за мръсна вода. Затворете регулиращото копче за настройка на количеството на вода-

Пуснете лоста за движение/предпаз- ния прекъсвач. Поставете програматора на изсмук-

Повдигане на почистващата глава. За кратко да се пътува напред и да се изсмуче количеството на остана-

Повдигане на смукателната греда. Всмукателна турбина продължава да работи още 10 секунди, за да из- смуче остатъчната вода от лентата за засмукване и всмукателния мар-

몇 ПРЕДУПРЕЖДЕНИЕ Да се спазват местните разпоредби за работа с отпадни води. Изпускателният маркуч да се свали от държача и да се спусне над подхо- дящо приспособление за събиране. Натиснете или прегънете приспосо- блението за дозиране. Отворете капака на приспособление- то за дозиране. Изпуснете мръсната вода - регули- райте количеството на водата по- средством натискане и прегъване. Изплакнете резервоара за мръсна вода или го почистете със системата за миене на резервоара за мръсна вода (опция). Освободете капака за бавно изпраз- ване на чистата вода, не го сваляйте

За бързо изпразване свалете капака

За изплакване на резервоара за чис- та вода свалете изцяло капака и из- вадете филтъра за чиста вода. Поставете интелигентния ключ. Изберете желаната функция посред- ством завъртане на информацион-

Отделните функции са описани по-долу. В тази точка от менюто се дават право- мощия за жълтия интелигентен ключ. По време на индикацията „Меню ключове >>“ натиснете информа- ционния бутон. Изтеглете сивия интелигентен ключ и за програмиране поставете жълтия интелигентен ключ. Изберете точката от менюто за про- мяна посредством завъртане на ин- формационния бутон. Натиснете информационния бутон. Настройка лента засмукване Наклонено положение

Настройка на параметрите С жълтия интелигентен ключ

Спускане на почистващата глава Настройка на налягането на притискане на четките Сваляне на смукателната греда Спиране и изключване Изпуснете мръсната вода Да се изпусне чистата вода Сив интелигентен ключ Меню ключове >> 248 BG- 6 Изберете настройката на точката от менюто посредством завъртане на информационния бутон. Потвърдете настройката посредством натискане на точката от менюто. Изберете следващата точка от ме- нюто за промяна посредством завър- тане на информационния бутон. За запаметяване на правомощията извикайте меню „Запаметяване на настройките“ посредством завърта- не на информационния бутон и нати- снете информационния бутон. За напускане извикайте „Излизане от менюто“ посредством завъртане на информационния бутон и натиснете информационния бутон. Параметрите, които се настройват със сивия интелигентен ключ, се запазват, докато бъде избрана друга настройка. Завъртете програматора на желана- та програма за почистване. Завъртете информационния бутон, докато се покаже „Cleaning App >>“. Натиснете информационния бутон – показва се първият настроен пара-

Натиснете информационния бутон - настроената стойност мига. Настройте желаната стойност по- средством завъртане на информа- ционния бутон. Променената настройка потвърдете посредством натискане на информа- ционния бутон или изчакайте, докато настроената стойност се приеме ав- томатично след 10 секунди. Изберете следващия параметър по- средством завъртане на информа- ционния бутон. След промяна на всички желани па- раметри завъртете информационния бутон, докато се покаже „Излизане от

Натиснете информационния бутон – излиза се от менюто. Натиснете информационния бутон - настроената стойност мига. Настройте желания език посред- ством завъртане на информацион-

Променената настройка потвърдете посредством натискане на информа- ционния бутон или изчакайте, докато настроената стойност се приеме ав- томатично след 10 секунди. Настройте времето за движение по инерция на четките. Настройка като „Настройка на езика“. Завъртете информационния бутон, докато се покаже менюто за акумула- торни батерии. Натиснете информационния бутон – изберете характеристика на зареж- дане в съответствие с поставените акумулаторни батерии. Указание: Настройката на характе- ристиката на зареждане трябва да се извършва само след консултация със сервизната служба на Kärcher. Особено ако акумулаторната бате- рия не е посочена в менюто. Променената настройка потвърдете посредством натискане на информа- ционния бутон или изчакайте, докато настроената стойност се приеме ав- томатично след 10 секунди. Възстановяване на основната настройка.

Опасност от нараняване! За товарене и разтоварване уреда може да се из- ползва само по наклони до максимална- та стойност (вижте "Технически дан- ни"). Движете се бавно. 몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и уврежда- ния! При транспортиране имайте пред вид теглото на уреда. Повдигнете почистващата глава, за да избегнете увреждане на четките. Повдигнете четката, за да избегнете увреждането й. При транспорт в автомобили осигу- рявайте уреда съгласно валидните директиви против плъзгане и прео-

몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда. Съхранението на този уред е позволено само във вътрешни помещения.

Опасност от нараняване! Преди

работи по уреда изваждайте интели- гентния ключ и мрежовия щепсел на за- рядното устройство. Мръсната вода и останалата чиста вода да се изпуснат и да се отстранят. Препоръчителните работи по почиства- нето се показват със съответните интер- вали на почистване на дисплея. Щом се покаже съответната индика- ция, изпълнете работата по почист-

Натиснете информационния бутон, индикацията се нулира. След зада- дените интервали от време индика- цията се показва отново. Указание: Един reset на сервиза нулира и всички интервали за поддръжка.

Опасност от увреждане. Не пръскайте уреда с вода и не използвайте агресив- ни почистващи препарати. Изпуснете мръсната вода. Изплакнете резервоара за мръсна вода или го почистете със системата за миене на резервоара за мръсна вода (опция). Свалете цедката за груба мръсотия от резервоара за мръсна вода и я по-

Уредът да се почисти отвън с вла- жен, натопен в мека почистваща луга

Почистете цедката за защита на тур-

Само вариант BR: Резервоара за гру- би отпадъци да се свали и да се из-

Само вариант BR: Почистване на раз- пределителния улей за вода (вижте глава „Дейности по поддръжката“). Засмукващите езичета и свалящите се езичета да се почистят, да се про- верят за износване и при необходи- мост да се сменят. Четките да се проверят за износва- не, при необходимост да се сменят. Натиснете закопчалката на резерво- ара за мръсна вода навътре и затво- рете капака на резервоара за мръсна вода така, че да остане процеп за из-

Cleaning App >> Настройка на езика Движение на четките по инерция Настройка на характеристиката на

Грижи и поддръжка План по поддръжка Интервали на поддръжка Показание на дис-

20 часа Почистване на цедка- та за мъхове 20 часа Почистване на во- дния филтър 50 часа Проверка на засмук- ващите езичета 100 часа Проверка на четките 100 часа reset на сервиза 200 часа След всяка употреба 249BG- 7 Зареждане на батерията: Ако състоянието на зареждане е под 50%, заредете напълно и без прекъс- ване батерията. Ако състоянието на зареждане е над 50%, само дозаредете батерията, ко- гато е необходимо за цялата продъл- жителност на работа при следващата употреба. При редовна употреба зареждайте батерията напълно и без прекъсване поне един път седмично. Проверете полюсите на акумулира- щата батерия за оксидация, при нуж- да ги изчеткайте. Внимавайте за пра- вилното положение на свързващия

Да се почистят уплътненията между резервоара за мръсна вода и капака, да се проверят за херметичност, при необходимост да се сменят. При акумулатори, които не се нужда- ят от поддръжка да се провери плът- ността на киселината на клетките. Да се почисти тунела на четките (са- мо вариант BR). В случай на по-продължително вре- ме на престой на уреда го прибирай- те единствено с напълно заредена батерия. Отново зареждайте батери- ята напълно поне веднъж месечно. Препоръчаната инспекция да се про- веде от сервиза. Отворете капака на резервоара за мръсна вода. Притиснете блокиращите приспосо- бления едно към друго. Изтеглете поплавъка. Завъртете цедката за защита на тур- бината в посока обратна на часовни- ковата стрелка. Свалете цедката за защита на турби-

Промийте мръсотията от цедката за защита на турбината с вода. Отново поставете цедката за защита на турбината. Поставете поплавъка. Изпуснете мръсната вода, вижте раз- дел „Изпускане на мръсната вода“. Отворете капака на резервоара за мръсна вода. Изтеглете гъвкавата закопчалка на системата за миене. Свържете маркуча за вода със систе- мата за миене. Затворете капака на резервоара за мръсна вода, докато застане върху гъвката закопчалка. Отворете подаването на вода и из- плакнете резервоара за мръсна вода за ок. 30 секунди. При нужда повторете процеса на из- плакване 2 до 3 пъти. Затворете подаването на вода и от- ново отделете маркуча от уреда. Поставете отново гъвкавата закоп- чалка върху извода. Оставете капака на резервоара за мръсна вода леко отворен, за да изсъхне. 1 Марка за износване 2 Смукателен накрайник Засмукващите езичета трябва да бъдат сменени или обърнати, ако са износени до марката за износване. Да се свали засмукващата лента. Да се развият звездообразните

Да се извадят пластмасовите части. Да се извадят засмукващите езичета. Поставете новите или обърнатите засмукващи езичета. Да се вкарат нови пластмасови части. Звездообразните дръжки за де зави- ят и да се затегнат. Изтеглете гумената лайсна и почис- тете улея с парцал. След почиства- нето отново притиснете равномерно гумената лайсна. Повдигане на почистващата глава. Освободете блокировката на капака

Натиснете капака на лагера надолу и го извадете. Извадете вала на четките. Указание: Сменете валовете на чет- ките, щом дължината на четината достигне 10 мм. Поставете нов валяк на четките. Отново закрепете капака на лагера в обратна последователност. Процеса да се повтори на противопо- ложната страна. Ежеседмично

Дейности по поддръжката Почистване на цедката за защита на

Резервоар за мръсна вода система за миене (опция) Сменете или обърнете засмукващите

Почистване на разпределителния улей за вода Да се сменят валовете на четките 250 BG- 8 Повдигане на почистващата глава. Педала за смяна на четките да се на- тисне над съпротивлението в посока

Извадете четката с шайби отстрани под почистващата глава. Дръжте новата четка с шайби под по- чистващата глава, натиснете я наго- ре и я фиксирайте. Избутайте уреда ок. 2 м напред, за да сочат водещите колела напред. Натиснете педала за спускане на по- чистващата глава малко надолу, след това го придвижете наляво. По този начин педалът се деблокира. Пуснете педала малко нагоре. Подемното рамо на почистващата глава отива надолу. 1 Пружиниращ елемент 2 Обезопасяващ щифт 3 Капак на клемната кутия 4 Фиксатор обезопасяващ щифт 5 Ексцентричен лост Свалете капака на клемната кутия. Избутайте почистващата глава в средата пред уреда. Свържете захранващия кабел на по- чистващата глава с уреда. Поставете капака на клемната кутия. Куплунга на маркуча на почистващата глава с маркуча поставете на уреда. 1 Плъзгаща скоба 2 Почистваща глава Избутайте плъзгащата скоба в пое- мането на почистващата глава. 1 Предпазен шплинт Пъхнете предпазните шплинтове от- долу в държача на почистващата

1 Предпазен шплинт 2 Щифт с халка Прокарайте щифта с халка през предпазните шплинтове и обърнете фиксиращите пръстени напред. 1 Ексцентричен лост 2 Обезопасяващ щифт Отворете ексцентричния лост на под- вижното поемане на подемното рамо. Натиснете почистващата глана на- пълно към плъзгащата скоба. Указание: колкото по-малка е хлабина- та на почистващата глава след закре- пването, толкова по-малко вибрации ще настъпват при почистването. Изместете поемането, поставете обезопасяващия щифт и го фикси-

Затворете отново ексцентричния

Наклонете водния резервоар напъл- но надолу, проверете блокирането. Демонтажът се извършва в обратна по- следователност на монтажа. 몇 ПРЕДПАЗЛИВОСТ При демонтаж на почистващата глава положението на машината може да стане нестабилно, внимавайте за си- гурното положение

Евент. подложете отдолу и така го осигурете против преобръщане. При работа с акумулаторите непремен- но спазвайте следните предупредител- ни указания:

Опасност от експлозия. Върху акуму- латора, т.е. върху крайните полюси и свързването на клетките да не се по- ставят инструменти или подобни. Опасност от нараняване. Никога не докосвайте раните с олово. След рабо- та по акумулаторите винаги почист- вайте ръцете си.

• Уредът има нужда от 2 акумулиращи

** Уредът има нужда от 4 акумулиращи

Комплект (24 V/105 Ah) вкл. присъедини- телен кабел, № за поръчка 4.035-373.0

Комплект (24 V/170 Ah) вкл. присъедини- телен кабел, № за поръчка 4.035-388.0

Комплект (24 V/180 Ah) вкл. присъедини- телен кабел, № за поръчка 4.035-387.0

Комплект (24 V/180 Ah) вкл. присъеди- нителен кабел, № за поръчка 4.035-

Смяна на дискова четка Монтаж на почистващата глава Демонтаж на почистващата глава Акумулатори Спазвайте указанията на аку- мулатора, в Упътването за упо- треба и в Инструкцията за екс- плоатация на превозното сред-

Носете защита за очите Дръжте децата настрани от киселини и от акумулатори Опасност от експлозия Забраняват се искри, открита светлина и пушене Опасност от разяждане Първа помощ Указателна забележка

Акумулатора да не се хвърля

кофата за боклук Препоръчителни акумулиращи батерии B 60 № за поръчка Описание 6.654-141.0

6 V** 251BG- 9 Избутайте уреда ок. 2 м напред, за да сочат водещите колела напред. Спуснете почистващата глава. Да се изпразнят резервоарите за чиста и мръсна вода. Освободете блокировката и вдигне- те резервоара нагоре. Поставете акумулаторните батерии плътно към почистващата глава във ваната, за предпазване поставете приложените придържащи трупчета

몇 ПРЕДПАЗЛИВОСТ При демонтаж и монтаж на акумулира- щите батерии положението на маши- ната може да стане нестабилно, вни- мавайте за сигурното положение. Закачете доставения с уреда присъ- единителен кабел на свободния по- люс на акумулатора (+) и (-). Свържете полюсите с приложения свързващ кабел.

Внимавайте за правилната ориента- ция на полюсите. Монтажна скица за 2 акумулиращи батерии Монтажна скица за 4 акумулиращи батерии Наклонете водния резервоар напъл- но надолу, проверете блокирането.

Преди пускане в експлоатация на уреда заредете акумулаторите. За целта вижте в раздел „Зареждане на акумулиращи батерии“. 몇 ПРЕДПАЗЛИВОСТ Опасност от увреждане поради прео- бръщащ се уред, демонтирайте акуму- лиращите батерии, когато на уреда е поставена почистваща глава. Изтеглете интелигентния ключ. Избутайте уреда ок. 2 м напред, за да сочат водещите колела напред. Спуснете почистващата глава. Да се изпразнят резервоарите за чиста и мръсна вода. Освободете блокировката и вдигне- те резервоара нагоре. Кабела да се откачи от минусовия полюс на акумулатора. Откачете останалите кабели от аку- мулаторите. Изтеглете придържащите трупчета или частите от пенопласт. 몇 ПРЕДПАЗЛИВОСТ При демонтаж и монтаж на акумулира- щите батерии положението на маши- ната може да стане нестабилно, вни

мавайте за сигурното положение. Извадете акумулаторите. Отстранете изразходените акумула- тори като отпадък съгласно валидни- те разпоредби. За надеждна работа на уреда можете да сключите договори за поддръжка с ото- ризирано бюро за продажби на Керхер. При опасност от измръзване: Да се изпразнят резервоарите за чиста и мръсна вода. Уреда да се прибере в помещение, защитено от замръзване.

Опасност от нараняване! Преди всички работи по уреда изваждайте интели- гентния ключ и мрежовия щепсел на за- рядното устройство. Мръсната вода и останалата чиста вода да се изпуснат и да се отстра-

Ако уредът показва други съобщения за неизправности или ако неизправността на може да бъде отстранена: Изтеглете интелигентния ключ. Изчакайте 10 секунди. Поставете интелигентния ключ. Ако грешката продължава да се поя- вява, извикайте сервиза. Поставете акумулатора и го

Демонтаж на акумулаторите Договор за поддръжка Защита от замръзване

Повреди с показание на дисплея Отчитане на дисплея Отстраняване ERR_I_BÜRSTE_049 Проверете, дали чужди тела не са блокирали четките, при необходимост ги отстранете. ERR_I_TURB_050 Проверете всмукателната турбина за замърсяване, почистете я. ERR_U_BATT_001 Проверете акумулатора, при необходимост го заредете. Повреди без показание на дисплея Неизправност Отстраняване Уредът не може да се

Stand-by. Изключете уреда и поставете отново интелигентния ключ. Настройте прекъсвача за избор на програма на желаната програма. Проверете акумулатора, при необходимост го заредете. Проверете, дали всички полюси на акумулиращите батерии са свързани. Недостатъчно количе- ство на водата Да се провери нивото на чистата вода, при необходимост да се допълни резервоара. Повишете количеството на водата от копчето за регулиране на количеството на водата. Развийте закопчалката на резервоара за чиста вода. Свалете филтъра за чиста вода и го почистете. Поставете филтъра и завинтете закопчалката. Извадете водоразпределителната лайсна на почистващата глава и почистете водния канал (само R-по- чистваща глава). Маркучите да се проверят за запушване, при необходимост да се почистят. Без допълнително до- зиране на почистващ

Повишете количеството на водата, за да се активира дозиращата помпа. Проверка на нивото на почистващия препарат 252 BG- 10 Недостатъчна мощ- ност на изсмукване Да се почистят уплътненията между резервоара за мръсна вода и капака, да се проверят за херметич- ност, при необходимост да се сменят. Резервоарът за мръъсна вода е пълен, изключете уреда и изпразнете резервоара за мръсна вода Проверете цедката за защита на турбината за замърсяване, при необходимост почистете. Да се почистят засмукващите езичета на лента засмукване, при необходимост да се сменят. Смукателния маркуч да се провери за запушване, при необходимост да се почисти. Смукателния маркуч да се провери за херметичност, при необходимост да се сменят. Проверете, дали капакът на изпускателния маркуч за мръсна вода е затворен. Проверете настройката на лента засмукване. Недостатъчен резул- тат от почистването Четките да се проверят за износване, при необходимост да се сменят. Четките не се въртят Проверете, дали чужди тела не са блокирали четките, при необходимост ги отстранете. Ако е бил задействан максималнотоковият прекъсвач, завъртете прекъсвача за избор на програма на „OFF“, след това отново настройте желаната програма. Вибрации при почист-

Евент. използвайте по-меки четки. Почистващата глава има хлабина, отворете ексцентричния лост и притиснете почистващата глава на- пълно към плъзгащата скоба, затворете отново ексцентричния лост. При повреди, които не могат да бъдат отстранени с помощта на настоящата таблица, повикайте сервиза. Неизправност Отстраняване Принадлежности B 60 Уреди BR B 60 W Bp (принадлежности валяци с четки) Обозначение Части № Работна ши- рина 550 мм

Опакована част Уред необходим Валяк на четката, червен (среден, стандарт) 6.906-934.0 6.906-935.0 За поддържащо почистване също и на по-силно замърсени подове.

Валяк на четката, бял (мек) 6.906-977.0 6.906-981.0 За полиране и поддържащо почистване на чувствителни подове.

Валяк на четката, оранжев (висок/дълбок) 6.906-978.0 6.906-982.0 За стъргане на структурни подове (предпазен фаянс и т.н.).

Валяк с четки, зелен (твърд) 6.906-979.0 6.906-983.0 За основно почистване на силно замър- сени подове и за премахване на покри- вен слой (напр. восък, акрилати).

Валяк с четки, черен (много твърд) 6.906-980.0 6.906-984.0 1 2 Вал на подложката на валяка 4.762-432.0 4.762-433.0 За поемане на подложката на валяка. 1 2 Подложка на валяка, жълта (мека) 6.369-454.0 6.369-454.0 За полиране на подове. 20 80

Подложка на валяка, червена (средна) 6.369-456.0 6.369-456.0 За почистване на леко замърсени подо-

Подложка на валяка, зелена (твърда) 6.369-455.0 6.369-455.0 За почистване на нормално до силно замърсени подове.

Опакована част Уред необходим Четка с шайби, натур (мека) 4.905-016.0 4.905-012.0 За полиране на подове. 1 1 Четка с шайби, бяла 4.905-015.0 4.905-011.0 За полиране и поддържащо почистване на чувствителни подове.

Четка с шайба, червена (средна, Standard) 4.905-014.0 4.905-010.0 За почистване на леко замърсени или чувствителни подове.

Четка с шайба, черна (твърда) 4.905-017.0 4.905-013.0 За почистване на силно замърсени подо-

Възбуждащи дискове с подложки 4.762-445.0 4.762-446.0 За поемане на подложки. 1 1 253BG- 11 С настоящото декларираме, че цитира- ната по-долу машина съответства по концепция и конструкция, както и по на- чин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕC. При промени на машината, които не са съгласувани с нас, настоящата декларация губи ва-

Подписващите лица действат от името и като пълномощници на управителния

Пълномощник по документацията: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/03/01 Използвайте само оригинални аксесо- ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за ак- сесоари и резервни части на www.kaercher.com. Уреди BR/BD B 60 W Bp (принадлежности ленти засмукване) Обозначение Части № Работна ши- рина 850 мм

Гумен маншон, син 6.273-214.0 6.273-213.0 cтaндapтeн Чифт 1 чифт Фаска за изсмукване, прозрачна, с

6.273-207.0 6.273-208.0 маслоустойчива Чифт 1 чифт Фаска за изсмукване, прозрачна 6.273-229.0 6.273-205.0 Анти-ивици Чифт 1 чифт Фаска за изсмукване, прозрачна 6.273-290.0 6.273-291.0 За проблемни подове Чифт 1 чифт Лента засмукване, права 4.777-401.0 4.777-402.0 cтaндapтeн 1 1 Лента засмукване, огъната 4.777-411.0 4.777-412.0 cтaндapтeн 1 1 Технически данни Уред BR B 60 Уред BD B 60 R 55 R 65 D 55 D 65

Номинално напрежение V 24 Капацитет на акумулатора Ah (5h) 105, 170, 180 Средна консумирана мощност W 2100 Мощност на тяговия мотор (номинална мощност) W 300 Мощност на смукателния мотор W 580 Мощност на мотора на четките W 2 x 600

Мощност на засмукване, количество въздух (макс.) л/сек 22 Мощност на засмукване, вакуум (макс.) kPa (mbar) 16,7 (167) Почистващи четки Обороти на четките 1/мин 600 - 1300 180 Мерки и тегла Теоретична повърхностна мощност m

/h 3300 3900 3300 3900 Макс. наклон на диапазона на работа % 2 Обем резервоар чиста/ мръсна вода л 60/60 макс. температура на водата °C 60 макс. налягане на водата MPa (bar) 0,5 (5) Тегло без товар (тегло при транспорт) кг 232 (с акумулиращи батерии 180 Ah) Общо тегло (в готовност за работа) кг 292 (с акумулиращи батерии 180 Ah) Установени стойности съгласно EN 60335-2-72 Обща стойност вибрации м/сек

dB(A) 2 Ниво на звукова мощност L
