Shire PRF0143994A - вентилационен капак ELICA - Безплатно ръководство за потребителя

Марка	Elica
Модел	Shire PRF0143994A
Тип продукт	Кухненски аспиратор
Версия на използване	Аспириращ (външно отвеждане) или филтриращ (вътрешна рециркулация)
Брой скорости	3 скорости + интензивна скорост (5 мин) според модела
Осветление	LED или халоген 12V 20W max G4
Мазнинен филтър	Метал, миещ се, почистване всеки месец (ръчно или в съдомиялна)
Въгленов филтър	Активен, подмяна на всеки 4 месеца (само за версия рециркулация)
Тип управление	Сензорно или механично според варианта (5 клавиша, 6 бутона, копче)
Електрическо захранване	220-240 V (проверете на табелката с данни)
Минимално разстояние за монтаж	55 cm за електрическа печка, 70 cm за газова или комбинирана
Максимален брой горелки	6
Безопасност	Автоматично изключване след 5 мин на интензивна скорост, програмирано изключване (3 мин)
Външна поддръжка	Влажна кърпа и неутрален препарат, без абразиви или алкохол
Ремонтопригодност	Сменяема лампа (халоген от потребителя, LED от сервиз), сменяеми филтри
Електронно изключване	Възможно за почистване (продължително натискане 3s на бутон OFF)
Аларма за филтри	Индикация за измиване (мазнинен филтър) и подмяна (въгленов) на някои модели
Употреба	Домашна и аналогична (офиси, хотели, ферми)
Съответствие	Директиви на ЕО: безопасност, производителност, ЕМС
Рециклиране	Продуктът подлежи на директивата ЗУЕЕО 2012/19/ЕС

Често задавани въпроси - Shire PRF0143994A ELICA

Как да инсталирам аспиратора?

Следвайте предоставените инструкции за монтаж. Пробийте 6 отвора (⌀8 mm, дълбочина 40 mm) според шаблона. Закрепете опората на аспиратора и изпускателния канал. Проверете подравняването. Минималното разстояние между плота и аспиратора е 55 cm за електрически и 70 cm за газ.

Какво разстояние трябва да бъде между аспиратора и плота за готвене?

Минималното разстояние трябва да бъде най-малко 55 cm за електрически печки и 70 cm за газови или комбинирани печки. Спазвайте специфичните указания на вашия плот, ако те са по-големи.

Как да почистя мазнинните филтри?

Металните мазнинни филтри трябва да се почистват поне веднъж месечно. Измийте ги на ръка с неагресивен препарат или в съдомиялна машина на ниска температура и бърз цикъл. Издърпайте пружинната дръжка, за да ги демонтирате.

Кога трябва да се смени въгленовият филтър?

Активният въгленов филтър трябва да се подменя най-късно на всеки 4 месеца. Той не се почиства и не се регенерира. Използвайте го само ако аспираторът е във версия рециркулация.

Как да сменя крушката?

Изключете аспиратора от захранването. Уверете се, че крушката е студена. Използвайте малка плоска отвертка, за да отстраните предпазителя на лампата. Сменете с крушка от същия тип: LED (чрез сервиз) или халоген 12V 20W max G4 (без да докосвате с ръце). Поставете обратно капака.

Аспираторът не работи, какво да правя?

Проверете електрическото захранване. Ако аспираторът не реагира, изключете го за около 5 секунди, след което го включете отново. Ако проблемът продължава, свържете се с компетентен сервиз за ремонт.

Мога ли да използвам аспиратора без въгленов филтър?

Да, ако аспираторът е инсталиран във версия аспириращ с външно отвеждане. В този случай отстранете въгленовия филтър, ако е наличен. Той е необходим само при версия рециркулация.

Как да настроя скоростите?

Според модела: натиснете сензорните клавиши или бутоните, за да изберете скорости 1, 2, 3 или интензивната скорост (с таймер 5 мин). Използвайте програмираното изключване, за да изключите след 3 минути.

Как да активирам/деактивирам алармата за въгленов филтър?

При моделите с панел с 6 бутона, натиснете бутона OFF за 3 секунди, за да деактивирате електрониката, след което натиснете едновременно бутони 1 и 2 за 3 секунди. LED светлините мигат, за да потвърдят активирането или деактивирането.

Какво да направя при постоянни миризми?

Проверете дали въгленовият филтър (ако е версия рециркулация) не е наситен и го сменете, ако е необходимо. Уверете се, че мазнинният филтър е чист. Временно увеличете скоростта на изсмукване. Ако миризмата продължава, проверете херметичността на изпускателния канал.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Shire PRF0143994A ELICA

Придържайте се стриктно към посочените тук инструкции. Фирмата не носи отговорност за евентуални неизправности, повреди или възпламеняване на уреда, възникнали в резултат на неспазване на инструкциите в настоящото упътване. Аспираторът е проектиран за аспириране на дима и парата, които се отделят при готвене, и е предназначен само за битова употреба.

Аспираторът може да се различава външно от чертежите, поместени в настоящото упътване, но независимо от това инструкциите за употреба, поддръжката и инсталирането са абсолютно същите.

! Съветваме Ви да съхранявате настоящото упътване, за да можете да го използвате във всеки един момент. При продажба, отдаване под наем или преместване, упътването за употреба трябва да остане заедно с продукта. ! Прочетете внимателно инструкциите! Те съдържат важна информация относно инсталирането, употребата и мерките за безопасност. ! Забранено е нанасянето на електрически или механически изменения върху продукта и върху въздуховодните тръби! ! Преди да пристъпите към инсталирането на уреда, уверете се, че няма увредени части. Ако има такива, свържете се с търговския представител и не пристъпвайте към инсталиране.

Забележка: Частите, отбелязани с “(*)”, са опция и се доставят само с някои модели или пък са недоставени части, които да се закупят отделно.

Предупреждения

Преди каквато и да било операция, свързана с почистването или поддръжката, изключете аспиратора от ел. мрежата, като извадите щепсела от контакта или изключите главния прекъсвач в жилището.

При извършване на всички операции, свързани с инсталирането и поддръжката, използвайте работни ръкавици.

Уредът може да бъде използван от деца на възраст не по-ниска от 8 години и от лица с ограничени физически, сетивни или умствени възможности или хора без опит или необходимите познания, но при условие че са под наблюдение или след като са получили необходимите инструкции за безопасно използване на уреда и свързаните с него опасности.

Не позволявайте на децата да си играят с уреда!

Почистването и поддръжката не трябва да се извършва от деца без наблюдението на възрастен.

Помещението трябва да разполага с достатъчна вентилация, когато аспираторът се използва едновременно с други уреди на газ или друг вид гориво.

Аспираторът трябва да се почиства често както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА).

Придържайте се към инструкциите, посочени в наръчника за поддръжка!

Неспазването на инструкциите за почистване на аспиратора и за подмяна и почистване на филтрите води до риск от пожар.

Строго забранено е приготвянето на ястия фламбе под аспиратора.

Използването на открит пламък е вредно за филтрите и може да предизвика пожар, затова трябва на всяка цена да се избягва.

Приготвянето на пържени храни трябва да се извършва под наблюдение, тъй като сгорещеното олио може да се възпламени.

ВНИМАНИЕ: Когато готварският плот работи, достъпните части на аспиратора могат да се нагорещят.

За да подмените лампите, използвайте само тези, които са посочени в раздел „Поддръжка/подмяна на лампите“, както е посочено в настоящия наръчник за експлоатация.

Внимание! Не свързвайте уреда към ел. мрежата, докато не сте приключили окончателно с монтажа.

Що се отнася до техническите размери и мерките за безопасност, които трябва да предприемете за отвеждането на димните газове навън, Ви препоръчваме да се придържате стриктно към правилата, предвидени в регламентите на компетентните местни власти.

Аспирираният въздух не трябва да се насочва към тръбопроводите, които се използват за отвеждане на димните газове, отделящи се при използването на уреди, работещи с газ или друг вид гориво.

Не използвайте и не оставяйте аспиратора без правилно монтирани лампички поради евентуален риск от токов удар.

Никога не използвайте аспиратора без правилно монтирана решетка!

Аспираторът не трябва НИКОГА да се използва като опорен плот, освен ако това не е специално указано.

При монтажа използвайте само фиксиращите болтове, които са доставени заедно с уреда, или ако няма такива, закупете подходящи болтове. Използвайте болтове с подходяща дължина, както е посочено в наръчника за инсталиране. При наличие на съмнения, моля свържете се с оторизирания сервиз за техническо обслужване или квалифициран персонал.

ВНИМАНИЕ! Неисталирането на болтовете и механизмите за фиксиране в съответствие с настоящите инструкции може да доведе до рискове от електрическо естество.

Този уред отговаря на изискванията на:

- Европейската директива 2012/19/EC

Уверявайки се, че този уред ще бъде рециклиран по подобаващият за това начин, Вие допринасяте за опазването на околната среда и вашето здраве.

Символът ■ върху уреда или в придружаващата го документация посочва, че този продукт не трябва да бъде считан за домашен отпадък, а трябва да бъде предаден в специално предназначените за това пунктове за рециклиране на електрическа и електронна техника. Придържайте се към местните нормативи за преработка на отпадъци. За по-подробна информация във връзка с предаването, събирането и рециклирането на този продукт ви съветваме да се обърнете към компетентните местни служби, службите за събиране на домашни отпадъци или магазинът, в който сте закупили този ел. уред.

Уредът е проектиран, тестван и произведен в съответствие с:

- Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Работни характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC - Електромагнитна съвместимост: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предложения за правилна употреба, за да се намали въздействието върху околната среда: Включете (ON) аспиратора на минимална скорост, когато започнете да готвите и го оставете да работи няколко минути след приключване на готвенето. Увеличавайте скоростта само в случай на голямо количество дим и пари и използвайте увеличените скорости само в екстремни ситуации. Сменяйте филтъра/филтрите с активен въглен, когато е необходимо, за да поддържате добра ефективност на намаляване на миризмата. Почиствайте филтъра/филтрите за мазнини, когато е необходимо, за да поддържате добра ефективност на филтъра за мазнините. Използвайте максималния диаметър на системата за отвеждане на въздуха, посочен в това ръководство за оптимизиране на ефективността и за намаляване на шума.

Употреба

Аспираторът има следното предназначение: всмуква и отвежда навън или филтрира въздуха, като едновременно с това го рециклира.

Аспирираща версия

Парата се отвежда навън посредством въздуховодна тръба, свързана със съединителния фланец.

Диаметърът на въздуховодната тръба трябва да отговаря на диаметъра на съединителния пръстен.

Внимание! Въздуховодната тръба не е включена към аксесоарите и трябва да бъде закупена отделно.

Ако аспираторът е снабден с филтри с активен въглен, въпросните трябва да бъдат отстранени.

Свържете аспиратора към въздуховодни тръби и отвори в стената. Диаметърът на тръбите трябва да съответства на диаметъра на съединителния фланец за отвеждане на въздуха.

Свържете аспиратора към въздуховодни тръби и отвори в стената. Диаметърът на тръбите трябва да съответства на диаметъра на съединителния фланец за отвеждане на въздуха.

Свързването към въздуховодни тръби и отвори с по-малък диаметър намалява капацитета на аспириране и увеличава значително шума по време на работа.

В тези случаи фирмата не поема никаква отговорност.

Използвайте тръба с необходимата дължина. Използвайте тръба с възможно най-малко тръбни колена (с максимален ъгъл на извивка: 90°). Не променяйте рязко сечението на тръбите!

Филтрираща версия

Аспирираният въздух се пречиства и освежава преди да влезе отново в обръщение в помещението. За да използвате аспиратора в този вариант на работа, трябва да инсталирате допълнителна филтрираща система на базата на филтри с активен въглен.

Монтиране

Фиг.3

Минималното разстояние между повърхността, на която се поставят съдовете за готвене, и най-ниската част на кухненския аспиратор трябва да бъде не по-малко от 55 cm в случай на електрически печки и не по-малко от 70 cm в случай на газови или комбинирани печки.

Ако в инструкциите на газовия уред за готвене е посочено по-голямо разстояние, то трябва да се има предвид.

Пробийте 6 отвора, както е посочено на чертежите (∅ 8 мм и дълбочина 40 мм), като за целта се придържате към обозначенията върху шаблона, за да фиксирате аспиратора и опорната планка за комина. След като приключите, уверете се, че аспираторът и коминът са перфектно изравнени помежду си.

Уредът е предназначен за инсталиране над готварски печки с максимум 6 котлона.

Електрическа връзка

Напрежението в електрическата мрежа трябва да отговаря на напрежението, което е посочено върху етикета с данните за аспиратора, поставен от вътрешната му страна. Ако е снабден с щепсел, свържете аспиратора към контакт, съответстващ на действащите норми и намиращ се на лесно достъпно място дори и след приключване на монтажа. Ако не е снабден с щепсел (директно свързване към мрежата) или щепселът не е на достъпно място след приключване на монтажа, използвайте двуполюсен прекъсвач според нормите, така че да се осигури пълно изключване на мрежата при свръхнапрежение III, в съответствие с правилата за монтиране.

Внимание! Преди да свържете отново аспиратора към мрежата и да проверите дали функционира правилно, проверете дали кабелът е монтиран както трябва.

Внимание! Подмяната на захранващия кабел трябва да се извършва от оторизирания сервиз за техническа помощ, за да се избегне всякакъв риск.

Монтаж

Преди да пристъпите към монтажа:

• Уверете се, че закупеният от Вас продукт отговаря по размери на избраното място за инсталиране. - Отстранете филтъра/филтрите с активен въглен (разбира се, ако избраният от Вас модел разполага с такъв). За да извършите това, проследете операциите в съответния параграф. Монтирайте филтрите отново само в случай, че желаете да използвате аспиратора във вариант на филтрираща версия. - Уверете се, че по време на транспорта във вътрешната част на аспиратора не са попаднали дребни предмети, като например пликчета с винтове, гаранционни карти и др.; ако намерите такива, отстранете ги и ги запазете.

При все това, Ви препоръчваме да се посъветвате с квалифициран техник, за да сте сигурни, че доставените аксесоари са подходящи за целта. Стената, съответно таванът, трябва да бъдат достатъчно стабилни, за да издържат на натоварването.

Начин на употреба

Модел на импулсен модулатор с 5 бутона

За да въведете желаните функции, е достатъчно да докоснете леко командите:

a. Бутон за увеличаване на скоростта (мощността) на аспириране:

1-ва скорост (мощност) на аспириране, 2-ра скорост (мощност) на аспириране, 3-та скорост (мощност) на аспириране

Бележка: 3-тата скорост (мощност) на аспириране е с определено времетраене и приблизително след 5 минути аспираторът се връща към 2-ра скорост (мощност) на аспириране.

b. Бутон за намаляване на скоростта (мощността) на аспириране. c. Бутон ON/OFF на аспиратора. d. Бутон ON/OFF на осветлението. e. Бутон ON/OFF за програмирано изключване:

Служи за програмиране на изключването на скоростта (мощността) на аспириране; активира се след приблизително 3 минути.

Модел с механични бутони

a. Прекъсвач осветление ON/OFF. b. Прекъсвач OFF/скорост 1. c. Избиране на скорост 2. d. Избиране на скорост 3

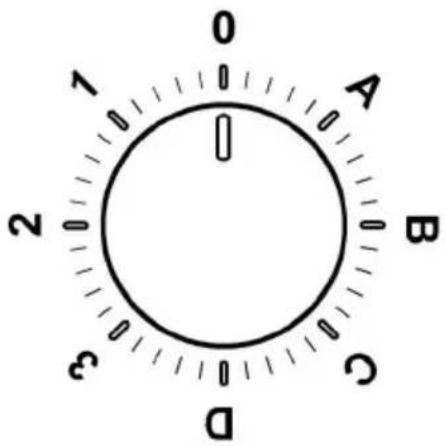

Модел с кръгло копче

0	OFF
1	1-ва скоростОсветление OFF
2	2-ра скоростОсветление OFF
3	3-та скоростОсветление OFF
A	Осветление ON
B	1-ва скоростОсветление ON
C	2-ра скоростОсветление ON
D	3-та скоростОсветление ON

Контролен панел с 6 бутона

За да изберете желания режим на работа, е достатъчно да натиснете леко съответния бутон.

Бутон ON/OFF за осветление

Бутон за избиране на режима на работа (степен на аспирация – интензивна) – времетраене - 5 минути: аспираторът задейства тази мощност и след изтичане на 5-те минути се връща към предишната мощност.

Бутон за избиране на режима на работа (степен на аспирация – висока)

Бутон за избиране на средна скорост (мощност на аспириране) – когато премигва

означава, че филтърът с активен въглен трябва да се измие или подмени. По принцип тази сигнализация е дезактивирана. За да я активирате, изключете електрониката като натиснете бутон 0 и задържите в продължение на 3 секунди.

След това натиснете едновременно бутони 1 и 2 и задръжте в продължение на 3 секунди, първо ще започне да премигва само бутон 1, а след това едновременно бутони 1 и 2, което означава, че функцията е активирана. За да дезактивирате сигнализацията, повторете операцията. Първо ще започнат да премигват бутони 1 и 2, а след това само бутон 1, което означава, че функцията е дезактивирана.

Бутон за избиране на режима на работа (степен на аспирация – ниска). Когато мига, означава, че е необходимо да почистите филтъра за мазнините.

Бутон OFF motore (stand by) – Изключване на електрониката – Нулиране на сигнализацията за миене / подмяна на филтрите.

OFF MOTORE

Натиснете леко, за да изключите мотора.

НУЛИРАНЕ НА СИГНАЛИЗАЦИЯТА ЗА ФИЛТРИТЕ

При включен аспиратор и след като сте извършили поддръжката на филтрите, натиснете бутона и задръжте, докато чуете звуков сигнал. Премигващият светодиод 1 (на филтъра за мазнини) или 2 (на филтъра с активен въглен) престава да премигва.

ИЗКЛЮЧВАНЕ НА ЕЛЕКТРОНИКАТА

Натиснете и задръжте бутона за 3 секунди, за да изключите командната електроника на аспиратора.

Тази функция може да ви бъде полезна при почистване на уреда.

За да активирате отново електрониката, повторете операцията.

Ако забележите неизправности по време на работа, изключете кабела от контакта, изчакайте поне 5 секунди и го включете отново. Ако проблемът не се разреши, свържете се с гаранционния сервиз.

Поддръжка

Почистване

За почистване използвайте само кърпа, навлажнена с неутрални течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ УРЕДИ ЗА ПОЧИСТВАНЕ!

Избягвайте препарати с абразивни частици. НЕ ИЗПОЛЗВАЙТЕ СПИРТ!

Филтър за мазнини

Фиг. 11

Филтърът задържа мазните частици, отделяни при готвене.

Почиствайте го веднъж месечно с неутрални препарати. Мийте го ръчно или в съдомиялна машина на ниска температура и кратък цикъл.

При миене в съдомиялна машина филтърът за мазнини може да се обезцвети, но това не намалява филтриращата му способност.

За да свалите филтъра за мазнини, дръпнете дръжката с пружинен механизъм.

Филтър с активен въглен (само за филтрираща версия)

Фиг. 12

Задържа неприятните миризми, които се отделят при пържене.

Филтърът с активен въглен се запушва приблизително след дълъг период на използване в зависимост от начина на готвене и от това колко често почиствате филтъра.

Във всеки случай е необходимо да подменяте филтъра с активен въглен на всеки четири месеца или когато индикаторът за засищане на филтрите показва, че е необходимо.

Не се мие нито може да се използва повторно.

Кръгъл филтър с активен въглен

Поставете по един филтър от всяка страна, така че да се покрият двете предпазни решетки на работното колело на мотора, след което завъртете по посока на часовниковата стрелка.

При демонтажа завъртете в посока обратна на часовниковата стрелка.

Подмяна на ел. крушки

Фиг. 10

Изключете уреда от ел. мрежата.

Внимание! Преди да вземете в ръка ел. крушките, проверете дали са изстинали.

Подменете повредената лампа с нова от същия тип, така както е посочено върху етикета с характеристиките или близо до самата лампа върху аспиратора.

1. С помощта на малка отвертка или подобен инструмент отстранете капака на плафонирата.
2. Подменете повредената лампа с диодна или халогенна лампа със същите характеристики като тези, които са посочени на етикета или близо до ел. крушката:

Диодна лампа: За подмяна се обърнете към сервиза за техническо обслужване.

Халогенна лампа: 12V - 20W max - G4 (като внимавате да не докосвате директно с ръка).

1. Затворете плафониерата (при затваряне прищраква). Ако електрическите крушки не светят, проверете дали са монтирани правилно, преди да потърсите помощта на специалист.

Уреди, проектирани, тествани и произведени в съответствие с:

• Изисквания за безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Изисквания за производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
