РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ NZ64B4015FK SAMSUNG

Ръководство за потребителя

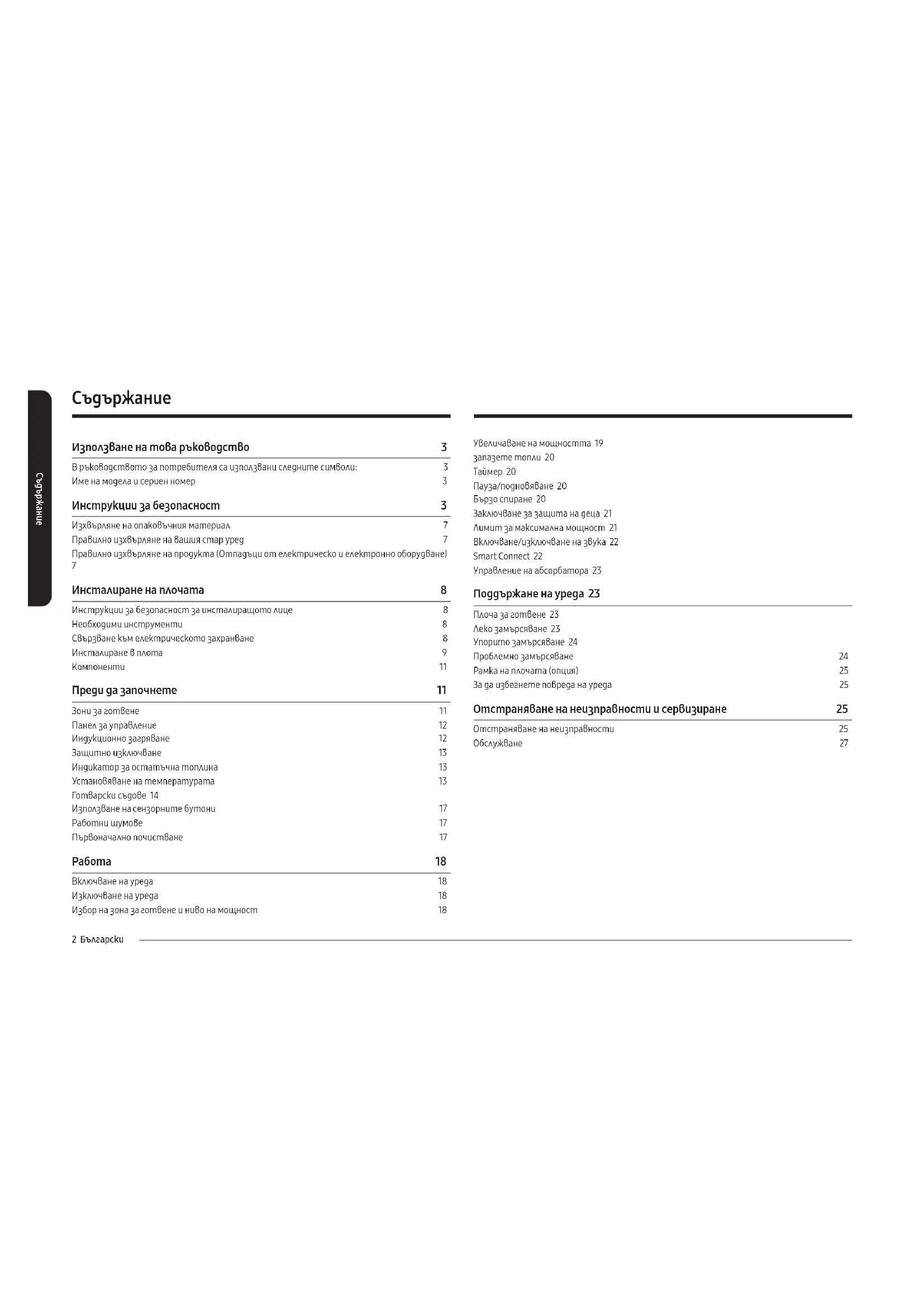

Използване на това ръководство 3

В ръководството за потребителя са използвани следните символи: 3

Име на могела и сериен номер 3

Изхвърляне на опаковъчния материал 7

Правилно изхвърляне на вашия стар урег 7

Правилно изхвърляне на продукта (Отпадъци от електрическо и електронно оборудване) 7

Инсталиране на плочата 8

Инструкции за безопасност за инсталиращото лице 8

Необходими инструменти 8

Свързване към електрическото захранване 8

Инсталиране 6 плота 9

Компоненти 11

Преди да започнете 11

Зони за готвене 11

Индукционно загряване 12

Защитно изключване 13

Индикатор за остатъчна топлина 13

Установяване на температурама 13

ГомВарски съдове 14

Използване на сензорните бутони 17

Работни шумове 17

Първоначално почистване 17

Рабома 18

Включбане на урега 18

Изключване на уреда 18

Избор на зона за готвене и ниво на мощност 18

Увеличабане на мощността 19

запаземе мопли 20

Таймер 20

Пауза/погновяване 20

Бързо спиране 20

Заключване за защита на геца 21

Лимит за максимальна мощност 21

Включване/изключване на звука 22

Smart Connect 22

Поддържане на уреда 23

Плоча за готвене 23

Леко замърсяване 23

Упорито замърсяване 24

Проблемно замърсяване 24

Отстраняване на неизправности и сервизиране 25

Отстраняване на неизправности 25

Обслужване 27

Използване на това ръководство

Отgelете Време да прочетете това ръководство на собственика, като обърнете особено внимание на информацията за безопасност, съвържаща се в следващия раздел, преди да използвате уреда. Запазете това ръководство за бъгещи справки. Ако pregавате примежанието на уреда на друг, не забравяйте да pregадете ръководствомо на новия собственик.

В ръководството за потребителя са използвани следните символи:

ПРЕДУПРЕЖДЕНИЕ

Опасности или опасни практмки, които могам да доведам до межки телесни наранявания или смърт.

ВНИМАНИЕ

Опасности или опасни практики, които могат да gobегам до леки телесни наранявания или повреда на имущество.

ВНИМАНИЕ

За да намалите риска от пожар, експлозия, токов удар или нараняване при използване на плочата, следвайте тези основни pregnазни мерки.

ЗАБЕЛЕЖКА

Полезни съвети, препоръки или информация, която помага на потребителите да работят с продукта.

Името на могела и серийният номер са отбелязани на емикет под основата на плочата. За по-наматьяна употреба запишете информацията или прикрепете допълнителния емикет на продукта (разположен в горната част на продукта) към текущама страница.

Име на модел

Сериен номер

Мерките за безопасност на това устройство съответствам на всички приети стандарти за техника и безопасност. Въпреки това, като производители, ние чувстваме като свое загължение да ви запознаем със следните инструкции за безопасност.

ПРЕДУПРЕЖДЕНИЕ

Този уред не е предназначен за употреба от лица (включително деца) с намалени сетивни или умствени способности, с недостатьчен опит и познания, освен ако не се наблюдават или не са им гадени инструкции относно употребата на уреда от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат под надзор, за да се гарантира, че няма да си играят с уреда.

Този урег може да се използва от деца над 8-годишна възраст и от лица с намалени физически, сетивни или умствени способности, с недостатъчен опит и познания, ако се наблюдават или са им gadени инструкции за употребата на уреда по безопасен начин и те разбират опасностите. Децата не бива да си играят с уреда. Почистването и поддръжката от потребителя не трябва да се извършват от деца без надзор.

Прекъсването на Връзката трябва да бъге Вградено във фиксираното окабеляване според правилата за окабеляване.

Прекъсването на връзката на уреда трябва да е възможно след монтаж. Това може да се постиgne, като осигурите достъп до щепсела или вградите прекъсвач съгласно правилата за окабеляване.

Ако захранващият кабел е повреден, той трябва да бъге заменен от производителя, негов сервизен представител или лице със сходна квалификация, за да се избегне опасност.

Посоченият метод на фиксиране не трябва да зависи от лепила, тъй като те не се считат за надеждни начини за фиксиране.

ПРЕДУПРЕЖДЕНИЕ: Ако повърхността е напукана, изключете уреда, за да избегнете опасността от моков удар.

Уредът се нагрява по Време на работа. Трябва да се избягва докосването на нагревателните елементи във вътрешността на плочата.

ПРЕДУПРЕЖДЕНИЕ: Откритите части може да се нагреят по Време на работа. Пазете малките геца настрани.

Не трябва да се използва пароструйка.

Металните предмети като ножове, вилици, лъжици и капаци не трябва да се поставят върху плочата, защото може да се нагорецят.

Слег използване изключете плочата и не разчитайте на gemekтора за тигани.

Електроурегът не е предназначен да работи посредством външен таймер или отделна система заギстанционно управление.

ВНИМАНИЕ: Процесът на готвене трябва да бъге наблюдаван. Кратките процеси на готвене трябва да се наблюдават постоянно.

Уредът не трябва да се монтира заг декоративни врати, за да се избегне прегряване.

ПРЕДУПРЕЖДЕНИЕ: Уредът и откритите части могам да се нагреят по време на работа. Трябва да се внимава да се избягва допирът до нагревателните елементи. Деца, които са по-малки от 8 години, трябва да не се доближават до фурната, освен ако не са наблюдавани непрекъснато.

ПРЕДУПРЕЖДЕНИЕ: готвенето без надзор върху плоча с мазнина или олио може да е опасно и да доведе до пожар.

НИКОГА не се опитвайте да гасите огън с вода, а изключете уреда и после покрийте пламъка с капак или пожарно одеяло.

ПРЕДУПРЕЖДЕНИЕ: Опасност от пожар: Не съхранявайте предмети върху повърхностите за готвене.

ПРЕДУПРЕЖДЕНИЕ: Използвайте само предпазители за готварски плочи, които са разработени от производителя на кухненския урег или посочени като подходящи от производителя на уреда в инструкциите за употреба, или такива, които са вградени. Използването на неподходящи предпазители може да доведе до злополуки.

Повърхностите може да се нагорецят по Време на използване. Този уред може да се използва от геца над 8-годишна възраст и от лица с намалени физически, сетивни или умствени способности, с недостатъчен опит и познания, ако се наблюгават или са им gadени инструкции за употребата на уреда по безопасен начин и те разбират опасностите. Децата не бива да си играят с уреда. Почистването и поддръжката от потребителя не трябва да се извършват от геца, освен ако не са на възраст над 8 години и са наблюгавани. Дръжте уреда и захранващия му кабел галеч от геца, по-малки от 8 години.

⚠️ ВНИМАНИЕ

Погрижете се уредът да бъге правилно инсталиран и заземен от квалифициран техник.

Уредът трябва да се обслужва технически само от квалифициран сервизен персонал. Ремонтите, извършени от неквалифицирани хора, могат да причинят нараняване или сериозна неизправност. Ако уредът ви трябва да бъге ремонтиран, се свържете с местния сервизен център. Неспазването на тези инструкции може да доведе до повреда и да анулира гаранцията.

Уредите за вграждане могат да се използват само след като са монтирани в шкафове и работни плотове, които отговарят на съответните стандарти. Това осигурява достатъчна защита срещу контакт с електрически уреди, каквото е изискването на приложимите стандарти за безопасност.

Ако уредът ви е неизправен или се появят счупвания, напуквания или нацепвания:

• изключете всички зони за готвене;
• изключете плота от електрозахранването и
• се свържете с местния сервизен център.

Ако плочата се напука, изключете уреда, за да избегнете опасността от моков удар. Не използвайте плочата, gokato стъклената повърхност не бъге сменена.

Не използвайте плочата за нагряване на алуминиево фолио, продукти, увити в алуминиево фолио, или замразени храни, опаковани в алуминиеви съдове.

Течност между дъното на съга и плочата може да съзгаде парно налягане. Това може да накара съга да подскочи.

Винаги се уверявайте, че плочата и основата на съда са сухи.

Зоните за готвене се нагорещяват, когато готвите.

Винаги пазете малките деца galеч от уреда.

Пазете Всички опаковъчни материали извън обсега на геца, тъй като опаковъчните материали може да са опасни за геца.

Този урег трябва да се използва само за нормално готвене и пържене в домашни условия. Той не е предназначен за търговска или промишлена употреба.

Никога не използвайте плочата за отопление на помещението.

Внимавайте при включване на електроуреги в контакти в близост до плочата. Мрежовите кабели не трябва да се допират до плочата.

Прегрятата мазнина и олио могат да се запалят бързо. Никога не оставяйте уредите без надзор, когато приготвяте храни в мазнина или олио, като напр. при приготвяне на чипс.

Слег употреба изключвайте зоните за готвене.

Не поставяйте запалими предмети върху плочата, защото може да preguizвикам пожар.

Съществува опасност от изгаряния от уреда, ако се използва непрегпазливо.

Кабелите на електрически уреги не трябва да гокосват горещата повърхност на плочата или нагорещени съдове.

Не използвайте плочата за сушене на дрехи.

Потребители с пейсмейкъри и активни сърgeчни импланти трябва га поддържат минимално разстояние от 30 см от индукционните зони за готвене, когато са включени. Ако се колебаете, се свържете с производителя на устройството или вашия лекар. (Само за модела с индукционна плоча)

Винаги изключвайте уреда преди почистване.

Почиствайте плочата в съответствие с инструкциите за почистване и грижи, Включени в настоящото ръководство.

Дръжте домашните любимци нагалеч от уреда, тъй като може да стъпят Върху елементите за управление на уреда и да причинят неизправност.

Изхвърляне на опаковъчния материал

ПРЕДУПРЕЖДЕНИЕ

Всички материали, използвани за опаковане на уреда, са напълно рециклируеми. Листовите части и частите от твърга пяна са маркирани по съответния начин. Изхвърляйте опаковъчните материали и старите уреди, като надлежно спазвате мерките за безопасност и околната среда.

Правилно изхвърляне на Вашия стар урег

ПРЕДУПРЕЖДЕНИЕ

Преди да изхвърлите стария су урег, го направите негоден за употреба, така че да не може да бъге източник на опасност. За да направите това, трябва квалифициран техник да изключи урега от мрежовото захранване и да отстрани мрежовия кабел. Уредът не може да се изхвърля с битовите отпадъци.

Информация за гатите за събиране и публичните пунктове за прегаване на отпадъци можете да получите от местната су служба по отпадъциите или от общината.

Правилно изхвърляне на продукта (Отпадъци от електрическо и електронно оборудване)

(приложимо в държави със системи за разделно събиране) Тази маркировка бърху продукта, акесоари или печатни материалы означава, че продуктъм и неови електрически аксесоари (напр. зарягно, слушалки, USB кабел) не трябба да се изхвърлят с битови отпадъци на края на експлоатационния живот. За предотвратяване на евентуални увреждане на природата или човешкото зраве от неконтролирано изхвърляне на отпадъци отгейайте тези елементи от ругите типове отпадъци и ги рециклирайте отговорно, за да погпомогнете устойчивото повторно използване на материалите.

Нетърговските трябба ga се свържат с търговеца на гребно, от когото са закупили продукта, или местните органи за погробна информация къге и как може ga отнесат тези предмети за природосъобразно рециклиране. Търговските потребители трябба ga се свържат с доставчик, су и ga проверят правилата и условията на договора за покупки. Този продукт и неювите електронни аксесоари не трябба ga с смесват с други търговски отпадъци за изхвъряне.

Инсталиране на плочата

ПРЕДУПРЕЖДЕНИЕ

Погрижете се новият урег да бъге инсталиран и заземен само от квалифициран персонал.

Спазвайте тази инструкция. Гаранцията не покрива никакви повреги, които могам да възникнат в резултат на неправилно инсталиране.

Техническите данни са gadenu в края на това ръководство.

Инструкции за безопасност за инсталиращото лице

• В електрическата инсталация трябва да има устройство, което позволява на уреда да бъге изключен от електрическата мрежа с всички полюси при ширина на контактния отбор от най-малко 3 мм. Подховщите изолационни устройства включват защитен прекъсвач, pregnазители (пregnазителите от винтов тил трябва да се избаягят от фасонката), прекъсвачи за утечка на заземяването и контактори.
• По отношение на противопожарната безопасност този уред отговаря на EN 60335-2-6. Този тип уред може да се инсталира до висок бюфет или стена от едната страна.
• Инсталирането трябва да гарантира защита от електрически удари.
• Кухненският шкаф, в който се инсталира уредът, трябва да отговаря на изискванията за стабилност на DIN 68930.
• За защита от влага всички изрязани повърхности трябва да бъгат запечатани с подходящ уплътнител.
• При облицовани с плочки работни повърхности фугите в зоната, където е разположена плочата за готвене, трябва да бъдат напълно запълнени с фугираща смес.
• При плотове от естествен или изкуствен камък или от керамика трябва да се поставят пружинните скоби, залепени с подходяща изкуствена смола или смесен архезив.
• Погрижете се уплътнението да е поставено правилно към работината повърхност, без пролуки. Не трябва да се добавя допълнителен силиконов уплътнител; това би направило свалянето по-трудно при нужда от сервис.
• При сваляне плочата трябва да се натисне навън от долната част.
• Под плочата може да се инсталира плот.
• Вентилационним отвор между горната част и pregnата част на уреда под него не бива да се покрива.

Необходими инструменти

Молиб Кръстата отвертка Линия или шаблонна линийка

СВързване към електрическото захранване

Преди свързване проверете гали номиналното напрежение на урега, т.е. напрежението, посочено на фирмената табелка, отговаря на наличното захранващо напрежение. Фирмената табелка се намира върху golния корпус на плочата.

ПРЕДУПРЕЖДЕНИЕ

Необходимо е да бъге монтиран от обучен специалист и да се гарантира, че са използвани необходимите компоненти.

Изключете захранването към веригата, преди ga свържете кабелите към веригата. Напрежението на нагревателния елемент е АС 230 V.. Уредът работи безпроблемно и 8 мрежи с напрежение АС 220 V.. или АС 240 V.. Плачата прябва да се свърже към захранването, като се използва устройство, позволяващо на уреда ga се отгеля от захранването от Всички полюси с ширина на контакта от поне 3 MM, като напр. адвмататичен защитен прекъсвач, прекъсвач на веригата за утечка на земята или进驻ител.

ПРЕДУПРЕЖДЕНИЕ

Кабелните свързвания трябва да се извършам в съответствие с разпоредбите и винтовете на клемите да се затегнат добре.

ПРЕДУПРЕЖДЕНИЕ

Слег като плочата е свързана към електрозахранването, проверете дали всички зони са готови за използване, като за кратко включите последователно всяка зона на максимальна степен с поставен подходящ съг.

ПРЕДУПРЕЖДЕНИЕ

Спазвайте (съответствието) на фазата и нулата на свързването на уреда към домашната мрежа (схеми за свързване); в противен случай компонентите може да се повредят.

Гаранцията не покрива повреди, възникнали от неправилен монтаж.

ПРЕДУПРЕЖДЕНИЕ

Ако захранващият кабел е поврежен, той трябба да бъге заменен от производителя, негов сервизен представител или лице със сходна квалификация, за да се избегне опасност.

1N\~(32 A)

01 220-240 V	04Син
02 Черен 05 СиВ
03 Кафяв 06Зелен/жълт

2N_(16 A): Разделете 2-фазовите кабели (L1 и L2) преди свързване.

01 220-240 V ~	05 CuH
02 380-415 V ~	06CuB
03 Черен 07зелен/кълт
04КафяВ

2 x 1N\~ (16 A): Разделете кабелите преди свързване.

01 220-240 V _	05 КафяВ
02 Черен 06 СиБ
03 Син 07Зелен/жълт
04 220-240 V_

ПРЕДУПРЕЖДЕНИЕ

За правилно свързване на захранването следвайте диаграмата за окабеляване, поставено в близост до клемите.

Инсталиране в плота

Запишете си серийния номер, гаден на табелката с технически данни на уреда, преди инсталирането. Този номер ще бъге необходим в случай на заявки за сервисно обслужване и слег инсталирането вече няма да е достъпен, тъй като се намира на оригиналната табелка с технически данни отгоре или отголу на уреда.

ЗАБЕЛЕЖКА

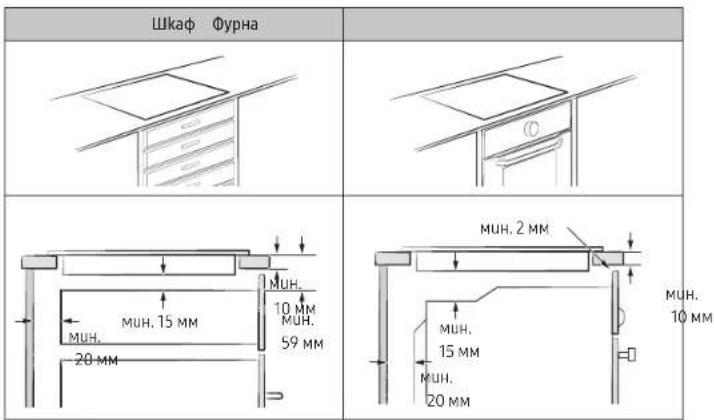

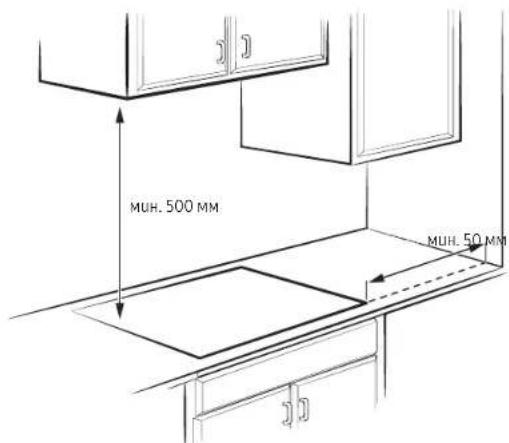

Обърнете особено внимание на изискванията за минимални разстояния и свободно пространство.

ЗАБЕЛЕЖКА

В волната част на плочата има враген бентилатор. Ако под плочата за готвене има чекмегже, то не трябба да се използва за съхранение на малки предмети или хартия, тъй като те могат да повредят или попречат на работата на вентилатора, ако бъдат засмукани от него.

Инсталиране на плочата

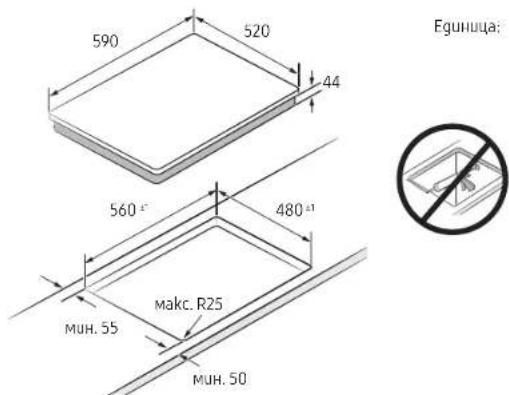

Стандартен монтаж

Единица: MM

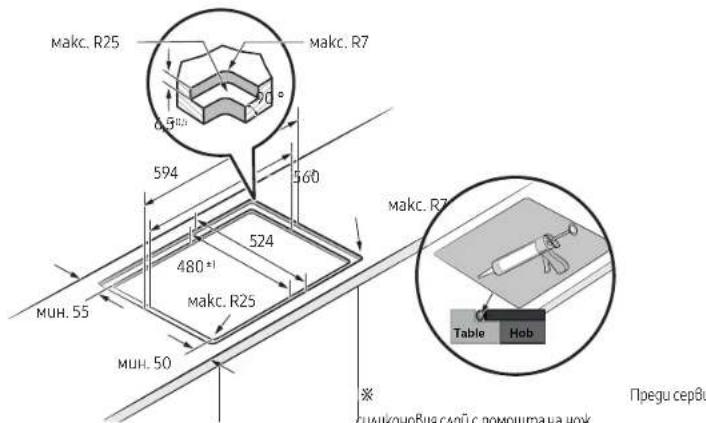

Тип за 6зраден монтаж (може да се монтира само модел NZ6*****FK)

01 Индукционна зона за готвене 02 Панел за управление
Преди да започнете да готвите, проверете гали съдът за готвене пасва точно на размера на зоната за готвене, която искате да използвате за готвене:

Област Тип зона за готвене
	Единична зона за готвене
	Обална зона за готвенеЗоната за готвене се включва автоматично, когато използватеготварски съгове с база, която съответства на дъниния ръб назоната.

Преди да започнете

Панел за управление

01	Включване/Изключване	За включване и изключване на плочата.
02	Таймер За Включ	ване/изключване и настройване на таймера.
03	запазететопли	За поддържане на сготвената храна топла.
04	Пауза изаключване	За включване на всички зони за готвене до настройка заниска мощност. Натиснете за 3 секунги за заключванеили отключване на панела за управление. (Заключване зазащита на деца)
05	Зона заготвене	За избор на зоната за готвене.
06	Увеличаванена мощността	За активиране на функцията.
07	Дисплей	Покаžване на настройки за топлина, остатъчна топлинau Wi-Fi връзка.
08	Лента с контроли	За загаване на настройка за топлина и за увеличаване илинамаляване на времето.
09	Контролен бутон	За загаване на настройка за топлина и за увеличаване илинамаляване на времето.

Индукционно загряване

A. Индукционна бобина
В. Индуциран ток
С. Електронни Вериги

• Принцип на инукционното загряване: когато поставите готварския съг Върху зоната за готвене и я Включите, електронните вериги в инукционната плоча произвеждат „инудициран ток“ в голната част на съга, което незабавно повишава температурата.
• По-Висока скорост при готвене и пържене: тъй като се загрява директно плочата, а не стъклото, ефикасността е по-голяма от тази на други системи, защото няма загуба на топлина. Почти цялата абсорбирана енергия се трансформира в топлина.

Защитно изключване

Ако една от зоните за готвене не е изключена или настройката за ниво на мощност не е променена след їъльга период от бреме, тази конкретна зона за готвене ще се изключи автоматично.

Зоните за готвене се изключват сами след следните периоди от Време.

НиВо на мощност Изключване
1-3 Слег 6 часа
4-6 Слег 5 часа
7-9 Слег 4 часа
10-15 Слег 1,5 часа

ЗАБЕЛЕЖКА

Ако плочата е прегряла поради анормална работа, ще се покаже [ I Плочата ще се изключи.

ЗАБЕЛЕЖКА

Ако съгът е непогхоящ, твърге малък е или не е поставен съг на зоната за готвене, ще се покаже ⚪. Слег 1 минута съответната зона за готвене ще се изключи.

ЗАБЕЛЕЖКА

В случай че една или повече от зоните за готвене се изключи, преди да изтече посоченото Време, Вижте „Troubleshooting“.

Други причини, поради които зоната за готвене ще се изключи сама

Всички зони за готвене ще се изключат, ако има прекияване на течност, която се излее върху панела за управление.

Автоматичното изключване ще се активира и ако поставите влажна кърпа върху панела за управление. И в двата случая уредът трябва да се включи отново с бутона Включване/Изключване ①, след като почистите течността или махнете кърпата.

Индикатор за остатъчна топлина

Когато отделна зона за готвене или плотът е изключен, наличието на остатъчна топлина се показва с , Нфа (ворещо") на дисплея на съответната зона за готвене. Дори след като зоната за готвене е изключена, индикаторът за остатъчна топлина изгасва едва след като зоната за готвене се охлади. Можеме да използвате остатъчната топлина за размразяване или подвржане на храната топла.

ПРЕДУПРЕЖДЕНИЕ

Има опасност от изгаряне, докато индикаторът за остатъчна топлина свети.

ПРЕДУПРЕЖДЕНИЕ

Ако захранването е прекъснато, символът H цие изгасне и информацията за остатъчната топлина вече няма да бъге налична. Въпреки това все още съществува възможност да се изгорите. Това може да се избегне, като винаги внимавате, когато сте близо до котлона.

Установяване на температурата

Ако по някаква причина температурата на гадена зона за готвене нагвиши нивата на безопасност, тя автоматично ще се намали до по-ниско ниво на мощност. Когамо спрете ga използвате плочата, охладителниям вентилатор ще продължи да работи, бокамо електрониката на плочата не се охлажи. Охладителниям вентилатор се изключва и включва в зависимости от температурата на електрониката.

Преди да започнете

Гомварски съдове

Използвайте съдове с плоско дъно, които имат пълен контакт със зоната за готвене. Проверете дали дъното е плоско, като завъртите линия по него. Трябва да следвате всички препоръки за използване на съдовете.

• Използвайте съдове, изработени от правилния материал за индукционно готвене.
• Използвайте качествени съдове с по-дебело дъно за по-добро разпределение на енергията. Това води до по-добри резултати при готвене.
• Размерът на съдовете трябва да съответства на количеството приготвяна храна.
• Не позволявайте да загаря храна. Това може да доведе до перманентно повреждане под формата на начупване, спояване или одраскване, което да засегне керамичната плюча за готвене. (Този тип повреда не се покрива от гаранцията).
• Не използвайте мръсни готварски съдове или такива с много наслоена мазнина. Винаги използвайте съдове, които са лесни за почистване след готвене.

ВНИМАНИЕ

• Може да изглежда, че зоните за готвене са изстинали, след като се изключат. Обаче съклената повърхност може да е гореща от остатъчната тошина от нагретите готварски съдове. Продължава да съществува риск от изгаряне.
• Не докосвайте нагорещените съдове директно с ръцете си. Винаги използвайте ръкавици за фурна или държачи за съдове, за да предпазите ръцете си от изгаряния.
• Не плъзгайте съдовете по повърхността на плочата. Това може да повреди перманентно плочата,

Съдове за индукционни зони за готвене

Индукционният котлон може да се включи само когато върху зоните за готвене е поставен съд с магнитна основа. Може да използвате съдовете, посочени по-долу като подходящи.

Материал Подходящ
Стомана, емайлирана стомана, чугун	Да
Неръждаема стомана Да (ако магнит прилешва за основата на съда)
Алуминий, мег, месинг, стъкло, керамика, порцелан	Не

ЗАБЕЛЕЖКА

• Съдовете, подходящи за индукционни плочи, се посочват като такива изрично от производителя.
• Определени съдове могат да издават шум, когато се използват върху индукционни зони за готвене.
• Тези шумове не показват някаква неизправност на плочата и по никакъв начин не влияят на работата.
• Възможно е някои специални съдове от неръждаема стомана да не са подходящи за индукционно готвене. Проверете дали основата на готварския съд привлича магпит.

Размери на съдовете за индукционни зони за готвене

Ингукционните зони за готвене се агашират автоматично към размера на основата на съга до определен лимит. Обаче магнитната част на основата на съга трябва да има минимален диаметър в зависимости от размера на зоната за готвене.

За най-добри резултами използвайте съгове, чийто феромагнитен диаметър съвпада с този на котлона. Ако съгът не бъге засечен от котлона, опитайте върху по-малък котлон.

ЗАБЕЛЕЖКА

За диаметър на готварските съдове вижте спецификацииите на зоните за готвене на могела.

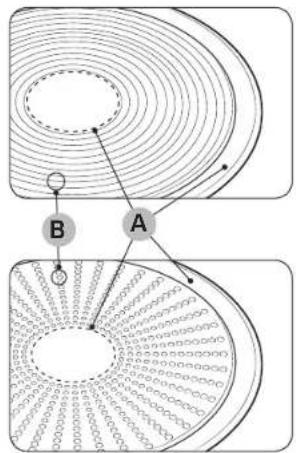

Други индукционни готварски съдове

Някои съдове имат тънък магнитен материал отголу, за да работят с индукционни плочи за готвене. Те имат слаби магнитни свойства и може да не работят добре. (Слаби магнитни свойства означава, че магнитът не прилепва сильно към зоната или зоната на прилепване е малка.)

A. Зона, към която магнитът не прилепва
В. Зона, към която магнитьт прилепва

- Дори съговете да са предназначени за индукционни плочи, възможно е топлинните им качества да са слаби или понякога плочата да не засече съга в зависимости от размера и силата на магнитната зона отголу на съга.

Преди да започнете

Когато използвате големи съгове с малки феромагнитни елементи, се нагрява само феромагнитниям елемент. В результат на това разпределението на топлината може да не е равномерно.

Тест за пригодност

Съдът е подходящ за индукционно готвене, ако към основата му прилепва магним и ако е посочен като подходящ за такъв тип готвене от производителя.

• Можете да разпознаете добрите съгове по основите им. Основата трябва да е възможно най-гебела и плоска.
• Когато купувате нови съгове, обърнете особено внимание на диаметъра на основата. Производителите често дават само диаметъра на горния ръб.
• Не използвайте съдове, които имат повредена основа с награскани краища или неравности. Повредените съдове могат да награскам керамичната плоча перманентно, ако ги плъзгате по повърхността.
• Когато са студени, дъната на съговете са леко извити навътре (вдлъбнати). Не трябва да са огънати нагоре (изпъкнали).
• Ако желаете ga използвате специалентип съгове, например тенжжера за готвене под налягане, съг за варене на слаб огън или уок тиган, спазвайте указанията на производителя.

Правилно поставяне

Правилно Неправилно
Съгове с плоско дъно и прави стени Съгове	с извито или изкривено дъно или страни
Съгът отговаря на или надхвърля изискванията за минимален размер за гадената зона за готвене.	Съгът не отговаря на минималните размери за гадената зона за готвене.
Съгът ляга изцяло Върху повърхността на плочата.	Съгът е на ръба на плочата или не ляга напълно Върху повърхността на плочата.
Съгът е балансиран правилно. Тежката дръжка причинява накланяне на съга.

Съвети за пестене на енергия

Слегвайте тези съвети, за да пестите енергия.

• Винаги слагайте първо съдовете върху зоната за готвене и после Включвайте съответния котлон.
• Поддържайте зоните за готвене и основите на съговете чисти. В противен случай ще се консумира повече енергия.
• Затворете плътно капака на съга, ако има такъв. Това ще намали консумацията на енергия.
• Изключете работающая котлон преди края на времето за готвене. Остатъчната топлина ще поддържа храната топла.

Изпитване на пригодността на съга за готвене

Можете да местваме готварските съдове, за да вигите дали са подходящи за употреба с продукта.

1. Натиснете бутона Включване/Изключване ① за 1 – 2 секунди, за да включите плочата.
2. Натиснете бутона Пауза и заключване II за 3 секунди, за да активирите заключването за защита на геца.
3. Натиснете бутона Таймер ☎ за 3 секунги, за да активирате режима за тестване на пригодността на съга.
4. Поставете съга върху една от зоните за готвене и след това натиснете и задръжте бутона Зона за готвене за 3 секунги.

Дисплей Описание
0 Съдът не е подходящ
1 – 7 Съдът е подходящ, но неефикасен
8 – 10 Съдът е подходящ

Използване на сензорните бутони

За да работите със сензорните бутони, докосвайте желания бутон с върха на показалеца, докато не светне или изгасне съответният дисплеи или докато желаната функция не се активира.

Уверете се, че гокосвате само по един сензорен бутон при работа с урега. Ако гокоснете бутона не само с върха на пръста си, може да се загейства и съседният бутон.

Работни шумове

Ако чуеме:

• Пукане: съдът е изработен от различни материали.
• Свирене: използвате повече от две зони за готвене и съдът е изработен от различни материали.
• Жужене: използвате високи нива на мощност.
• Щракане: извършва се електрическо превключване.
  • Съскане, бръмчене: работи Вентилаторът.
  Шумовете са нормални и не сигнализират за дефект.

ПРЕДУПРЕЖДЕНИЕ

Не използвайте съдове от различни материали и с различни размери.

Използването на такива може да причини шумове и вибрации.

ЗАБЕЛЕЖКА

Използването на ниски нива на мощност (1 – 5) може да причини щракащи звуци.

Първоначално почистване

Избършете стъклокерамичната повърхност с влажна кърпа или препарат за почистване на стъклокерамични плочи за готвене.

ПРЕДУПРЕЖДЕНИЕ

Не използвайте разяждащи или абразивни почистващи препарати. Повърхността може да се повреги.

Рабома

Включване на уреда

Уредът се Включва с бутона Включване/Изключване ①. Натиснете бутона Включване/Изключване ① за приблизително 1 – 2 секунги.

ЗАБЕЛЕЖКА

Слег като бутонът Включване/Изключване ① е загействан за включване на уреда, трябва да се избере настройка на нагряване в рамките на около 20 секунди. В противен случай уредът ще се изключи от съображения за безопасност.

Изключване на уреда

За цялостно изключване на уреда използвайте бутона Включване/Изключване ①. Натиснете бутона Включване/Изключване ① за приблизително 1 – 2 секунди.

ЗАБЕЛЕЖКА

Слег изключване на една зона за готвене или на цялата готварска повърхност наличието на остатъчна топлина ще бъге указано на цифровите дисплеи на съответните зони за готвене под формата на Н. две стъпки за „горещо“. Температурата се понижава, , Нцеюзчезне.

Избор на зона за готвене и ниво на мощност

1. За да изберете зона за готвене, натиснете съответния бутон Зона за готвене □
2. За да загадете и регулирате нивото на мощност, използвайте лентата с контроли и контролния бутон.

Лента с контроли	0 ———— 15 — Max
Контролен бутон	— + Max

ЗАБЕЛЕЖКА

• Нивото по подразбиране е настроено на 15 при избор на зона за готвене.
• Ако повече от един клавиш бъге натиснат за повече от 8 секунди, на дисплея на зоната за готвене ще се покаже dQ

Предложени настройки за готвене на определени храни

Цифрите в таблицата по-голу са ориентировъчни. Нивото на мощност, необходимо за различните начини на готвене, зависи от редица промениливи, Включително качеството на използваните готварски съдове и типа и количеството на храната, която се готви.

Ниво на мощност	Метог на готвене Примери за използване
14-15	Затопляне/сотиране/пържене Затопляне на големи количества течност, варене на фиге, запичане на месо, запичане на гулаш, загушаване на месо
8-11	Интензивно пържене Стек, филе, картофени кюфтета, нагенички, палачинки/американски палачинки
7-10 Пържене	Шницел/пържоли, черен дроб, риба, панирани кюфтменца, пържени яйца
5-7 Варене	Готвене на течности, картофи, зеленчуци до 1,5 литра
2-4	Готвене на пара/загушаване/варене Готвене на пара и загушаване на малки количества зеленчуци, варене на ориз и ястия с мляко
1-2 Разтапяне	Разтапяне на масло, разтваряне на желатин, разтапяне на шоколаг

ЗАБЕЛЕЖКА

Ще трябва да регулирате нивото на мощност според конкретния готварски съд и храни.

Увеличаване на мощността

Функцията Увеличаване на мощността добавя допълнителна мощност към всяка зона за готвене (например: забиране на голямо количество вода).

Слег изтичане на Времето за Увеличаване на мощността зоните за готвене автоматично се връщат до най-високата настройка за топлина.

ЗАБЕЛЕЖКА

• В определени обстоятелства функцията Увеличаване на мощността може да се геактивира автоматично, за да се pregпазят електронните компоненти на плочата.
  Например не е възможна максимальна мощност при зоната за готвене отзаг и отпред едновременно.
• Вижте спецификацията на зоните за готвене на Вашия модел за времето на функцията Увеличаване на мощността.

Управление на мощността

Зоните за готвене имат налична максимальна мощност.

Ако този диапазон на мощност се нагхвърли от включване на функцията Увеличаване на мощността, управлението на мощността автоматично намалява нивото на мощност на зоната за готвене.

Слег това дисплеят се сменя от загаденото ниво на мощност на максимальното Възможно ниво,

Рабома

запаземе мопли

1. Използвайте тази функция, за да поддържате готвената храна топла. Натиснете съответния бутон Зона за готвене □
2. Натиснете бутона запазете топли .
3. Дисплеят на зоната за готвене ще се промени.
4. Натиснете отново бутона запазете топли Ⓐ за да изключите зоната за готвене.

Таймер

Използване на таймера като защитно изключване

Ако е зададено определено време за gadena зона за готвене, тя ще се изключи, след като този период от време изтече. Тази функция може да бъге използвана за много зони за готвене едновременно.

Настройване на таймера

Зоните за готвене, за които искате да приложите защитно изключване, трябва да бъдат Включени.

1. Натиснете бутона Таймер
2. Настройте таймера с многократно натискане на бутона Таймер Ⓜ.
3. За отмяна на настройките на таймера загръжте бутона Таймер ⏻ за 3 секунди.

ЗАБЕЛЕЖКА

• За да промените настройките по-бързо, натиснете и задръжте бутона Таймер ⏻ до достигане на желаната стойност.
• Когато таймерът бъге прекратен, се чуба неколкократно прозвучаване на звуков сигнал, след което зоната за готвене ще бъге изключена.

Пауза/погновяване

Функцията Пауза/погновяване егновременно превключва всички включени зони за готвене на настройка с по-ниска мощност и после обратно на задагеното прези това ниво на мощност. Тази функция може да се използба за кратко прекъсване и погновяване на процеса на готвене, например за бишане на телефона.

При активиране на функцията Пауза/погновяване всички бутони с изключение на Пауза и заключване включване/Изключване сіGeактивирани.

За да подновите готвенето, натиснете отново бутона Пауза и заключване

	Панел за управление Дисплей
За включване	Натиснете бутона Пауза и заключване ^11_2010	^11
За изключване	Натиснете бутона Пауза и заключване ^11_2010	Връщане към предишното ниво на мощност

Бързо спиране

Тази опция намалява Времето за спиране на готвенето.

За изключване на зона за готвене натиснете бутона Зона за готвене 2 секунди.

Заключване за защита на деца

Можете да използвате заключването за защита на геца, за да не допуснете случайно включване на зона за готвене и активiranе на повърхността за готвене. Освен това панельт за управление, с изключение на бутона Включване/Изключване (само контрола за изкл.), може да се заключи, за да се преготврати неволна промяна на настройките, например при избърсване на маблото с кърта.

Включване/изключване на заключване за защита на деца

1. Натиснете бутона Пауза и заключване Ⅱ за приблизително 3 секунди. За потвърждение ще прозвучи звуков сигнал.
2. Натиснете произболен бутон. L ще се появи на дисплеите, което указба активирано заключване за защита на деца.
3. За да изключите функцията за защита на геца, бокоснете бутона Пауза и заключване ^11 отново за 3 секунги. За потвърждение ще прозвучи звуков сигнал.

ЗАБЕЛЕЖКА

• Независимо от включването/изключването на захранването заключването за деца е активирано.
• Можете да настроите заключването за защита на геца по време на готвенето. Изключете котлона, за който е включено заключването за защита на геца, докоснете бутона Включване/Изключване ① или първо изключете заключването на геца и после докоснете съответния бутон Зона за готвене □

Лимит за максимальна мощност

Тази функция позволява да регулирате максимальната мощност на уреда.

1. Дръжте захранването изключено.
2. Натиснете бутона Пауза и заключване Ⅱ за приблизително 3 секунги, за да включите заключването за защита на геца.
3. Натиснете бутона за отпред лява зона за готвене □и предна дясна зона за готвене □еновременно за приблизително 3 секунди.
4. Натиснете бутона Таймер ☑за приблизително 3 секунги. На дисплеите ще се покаже Ⓧи текущата максимальна мощност.
5. Можете да регулирате лимита за мощността, като използвате бутона Пауза и заключване 11 (3000 W, 4000 W, 7400 W)
6. Натиснете бутона Включване/Изключване ① за загаване на настройката.

ЗАБЕЛЕЖКА

В режим на ниска мощност (3000 W, 4000 W) функцията за ниво на мощността ще бъге регулирана автоматично.

Рабома

Включване/изключване на звука

1. Натиснете бутона Включване/Изключване ① за приблизително 1 – 2 секунди.
2. Натиснете бутона Таймер ☎ за 3 секунди 8 рамките на 10 секунди след Включване на захранването.
3. Звукът ще се изключи и на дисплея ще се появи OF.
4. За да промените настройките на звука, повторете стъпки 1 и 2. Звукът ще се включи и на дисплея ще се появи ☐n.

ЗАБЕЛЕЖКА

Не е възможно да смените настройките на звука 10 секунди слег включване на захранването.

Smart Connect

Плочата за готвене има Вгаражен Wi-Fi mogul, който може да използвате за синхронизиране на плочата с приложението SmartThings. На приложението на смартфона можете да:

• следите работното състояние и настройките за ниво на мощност на елементите на плочата,
  • прослегяване на настройките на таймера. Функции, които мозам да се контролирам от SmartThings, може да не работят безпроблемно, ако условията на комуникация са лоши или продуктът е инсталиран на място със слаб Wi-Fi сигнал.

Как да свържете плочата за готвене

Преди да можете да използвате функциште на плочата за готвене Samsung, трябва да я сгвоите с приложението SmartThings.

1. Изгелеме и отвореме приложението SmartThings на смарт устройствомо си.
2. Натиснете бутона Включване/Изключване ① за приблизително 1 – 2 секунди, за да включите плочата.
3. Натиснете бутона Пауза и заключване ^11 за приблизително 6 секунги, за да включите режим „АР“.
4. Докато се установява Връзката, Wi-Fi индикаторът мига. Слег като процесът завърши, индикаторът свети, без да мига. Плочата вече е свързана успешно.
5. Ako Wi-Fi индикаторът за Smart Connect не се включи, следвайте инструкциите 8 приложението, за да се свържете повторно.

ЗАБЕЛЕЖКА

• Уверете се, че настройвате функцията Smart Connect само когато плочата за готвене не работи.
• За допълнителни инструкции прочетете уеб ръковогството на www.samsung.com

Включване/изключване на Wi-Fi

За да 8ключите или изключите Wi-Fi, повторете стъпки от 1 go 3.

1. Натиснете бутона Включване/Изключване ① за приблизително 1 – 2 секунди, за да включите плочата.
2. Натиснете бутона Пауза и заключване Ⅱ за 3 секунди, за да Включите заключването за защита на деца.
3. Натиснете десния клавиш Увеличаване на мощността и го задръжте за приблизително 3 секунди.

Поддържане на уреда

Този продукт включва Bluetooth устройство, което можете да използвате, за да свържете плочата за гомвене към могели абсорбатори Samsung с управление. Чрез Bluetooth Връзката можете да използвате функцията за управление на абсорбатора на приложението SmartThings. За да научите повече за могелите абсорбатори Samsung с управление, посетеме www.samsung.com.

За свързване към могел абсорбатор с управление

1. Слегвайте инструкциите за Bluetooth на момела абсорбатор с управление и активурайте Bluetooth бръзката.
2. Докоснете и задръжте едновременно бутоните Таймер ⚙️ и Пауза и заключване „на да ga установите Bluetooth бръзката. Когамо Bluetooth бръзката е успешно установена, на дисплея се появявава

ЗАБЕЛЕЖКА

• Ако Връзката на Smart Connect не е успешна, не можете да използвате приложението SmartThings, за да следите и управлявате абсорбатора
• Без връзка на Smart Connect към плочата за готвене можете да използвате Bluetooth връзка, за да сгвоите плочата за готвене с абсорбатора и да ги синхронизирате. За да го направите, следвайте стъпки 2 и 3 по-горе.

Плоча за готвене

ПРЕДУПРЕЖДЕНИЕ

Почистващите препарати не трябба да влизат в контакт с нагрятата стъклокерамична повърхност: всички почистващи препарати трябба да се отстранят с подходящи количества чиста вода след почистването, защото може да имат разяжгаш ефект, когато повърхността се нагорещи. Не използвайте агресивни почистващи препарати, например спрей за грил или фурна, домакинска тел или абразивни почистващи препарати за тигани.

ЗАБЕЛЕЖКА

Почиствайте стъклокерамичната повърхност след всяка употреба, когато е все още топла при докосване. Така ще се избегне загарянето на разъятото върху повърхността. Отстранявайте котления камък, белезите от вода, капките мазнина и металического обезцветяване с помощта на предлагани на пазара препарати за почистване на стъклокерамични плочи или неръждаема стомана.

Леко замърсяване

1. Избършете стъклокерамичната повърхност с влажна кърпа.
2. Подсушете с чиста кърпа. На повърхността не трябва да остават остатъци от почиствация препарат.
3. Почиствайте обстойно цялата стъклокерамична повърхност за готвене веднъж седмично с предлаганите на пазара почистваци препарати за стъклокерамични плочи или неръждаема стомана.
4. Избршете стъклокерамичната подърхност с подходящи количества чиста вода и подсушете с чиста кърпа без власинки.

Поддържане на уреда

Упорито замърсяване

1. За премахване на изкипяла храна или упорити замърсявания използвайте стъргалка за стъкло.
2. Поставете стъргалката за стъкло под ъвгъл върху стъклокерамичната повърхност.
3. Отстранете замърсяването чрез стъргане с острието.

ЗАБЕЛЕЖКА

Стъргалките за стъкло и препаратите за стъклокерамика се предлагат в специализираните магазини.

Проблемно замърсяване

1. Отстранявайте загоряла захар, разтопена пластмаса, алуминиево фолио или други материали със стъргалка за стъкло веднага и докато са горещи.

ПРЕДУПРЕЖДЕНИЕ

Съществува опасност от изгаряне, когато стъргалката за стъкло се използва върху гореща зона за готвене:

1. Почистете плочата както обикновено, когато се охлади. Ако зоната за готвене, Върху която се е разтопило нещо, е изстинала, я затоплете отново за почистване.

ЗАБЕЛЕЖКА

Надрасквания или тъмни линии върху стъклокерамичната повърхност, причинени напр. от тиган с остри ръбове, не може да се премахнат. Въпреки това те не нарушават функционирането на плочата.

Отстраняване на неизправности и сервизиране

Не използвайте оцет, лимонов сок или препарат за отстраняване на котлен камък върху рамката на плочата, в противен случай може да се появят тъмни петна.

1. Избършете рамката с влажна кърпа.

2. Навлажнете изсъхнали остатъци с мокра кърпа. Избършете и подсушете.

За да избегнете повреда на уреда

- Не използвайте плочата за готвене като работен плот или за съхранение.

- Не работе със зона за готвене, ако върху плочата няма съд или съдът е празен.

- Стъклокерамичната повърхност е много здрава и устойчива на температурен шок, но не е нечулива. Тя може да се повреди от много остър или твърд предмет, падащ върху плочата.

- Не поставяйте съдове върху рамката на плочата. Това може да доведе до награскване и повреда на покритието.

- Избягвайте разливането на киселинни течности, като напр. оцет, лимонов сок и препарати против котлен камък, върху рамката на плочата, тъй като тези течности може да оставят тъмни петна.

- Ако върху гореща зона за готвене попадне захар или смес със захар и се стопи, тя трябва да се почисти незабавно с кухненска стъргалка, гокато е гореща. Ако изстине, това може да повреди повърхността при отстраняване.

- Пазете galеч от стъклокерамичната повърхност всички материали, които може да се разтопят, като напр. пластмаса, алуминиєво фолио или фолио за фурна. Ако нещо подобно се разтопи върху плочата, трябва да се отстрани незабавно със стъргалка.

Отстраняване на неизправности

Неизправност може да възникне от незначителна грешка, която може да поправите с помощта на следните инструкции. Не опитвайте по-нататьшни ремонти, ако следните инструкции не помогнат във всеки отделен случай.

ПРЕДУПРЕЖДЕНИЕ

Ремонтите на уреда трябва да се извършват само от квалифициран сервизен техник. Неправилно извършените ремонти могат да доведат до сериозен риск за потребителя. Ако уредът ви се нуждае от ремонт, се свържете с центъра за обслужване на клиенти.

Проблем Възможна причина Решение
Какво трябба ga направя, ако зоните за готвене не работят?	• Преплазителям в ел. мрежа не е изправен.	• Ако предлагамителите се изключат няколко пъти поред, се свържете с електротехник.
Какво трябба ga направя, ако зоните за готвене не се Включват?	• The On/Off 1 key was accidentally actuated.• Панельт за управление отчасти и покрит от Влажна кърпа или течност.	• Уредът е включен правилно.• Почистете контролния панел.
Какво да направя, ако дисплеят с изключение на индикатора Н.Н за остатъчна топлина внезапно изгасне?	• Бутонът Включване/ Изключване 1е загействан случайно.• Панельт за управление отчасти и покрит от Влажна кърпа или течност.	• Уредът е включен правилно.• Почистете контролния панел.

Отстраняване на неизправности и сервизиране

Проблем Възможна причина Решение
Какво да направя, ако след изключването на зоните за готвене върху дисплея няма индикация за остатъчна топлина?	Зоната за готвене е използвана за кратко и следователно не е загряла достатъчно.Зоната за готвене е гореща, се обагете в местния сервизен център.Ако зоната за готвене е гореща, се обагете в местния сервизен център.

Ког за информация Възможна причина Решение
СО	Има проблем с температурния сензор на котплона.	Рестартирайте уреда с бутона Включване/изключване1. Ако проблемът продължи, прекъснете захранбането за повече от 30 секунци. После рестартирайте уреда и опшайте отново. Ако проблемът продължи, се свържете с местен сервизен център.
С1	Засечената температура е по-висока от заражената.
С2	Има проблем с РВА сензора.
А2	Постояннотоковъят мотор не работи изправно поради проблеми с печатната платка или окабеляването или има електрически смущения в перката на мотора.
д0	Натиснат е бутон за по-гълго от 8 секунци.	Проверете гали бутонът е мокър, или е докоснат. Ако проблемът продължава, рестартирайте уреда с бутона Включване/изключване1. Ако проблемът продължи, се свържете с местен сервизен център.

Код за информация Възможна причина Решение
F0	Комуникацията между основната и допъяншитеяната печатна платка е неуспешна.	Рестартирайте уреда с бутона Включване/изключване 1 . Ако проблемът проължи, прекъснете захранбането за повече от 30 секунди. Слег тюба рестартирайте уреда. Ако проблемът проължи, се свържете с местен сервизен център.
F2	Сензорницт IC не комуникира правилно.
UP	Намира се избън нормалното напряжение (220 ~ 240 V).	Проверете средата на захранващата мрежа у дома.
U	Това се показба, ако сърът за готвене не в походящ за инкуцилта или работи без съга за готвене.	Използвайте съд за готвене, който с походящ за инукции.

Какво да направя, ако зоните за готвене не се включват или изключват?

Това може да е заради някоя от следните възможности:

- Панельт за управление отчасти е покрит от Влажна кърпа или течност.

- Заключването за защита на геца е включена и дисплеят показва L.

Какбо да направя, ако дисплеят ☐свети?

Проверете за следното:

- Панельт за управление отчасти е покрит от влажна кърпа или течност. За нулиране написнете бутона Включване/Изключване ①

- Ако течност е преляла Върху панела за управление, избършете течността.

Какво да направя, ако дисплеят [ Isвети?

Проверете за следното:

- Плочата е прегряла поради нетипична работа.

- Слег като плочата изстине, натиснете бутона Включване/Изключване нулиране. ① за

Какбо да направя, ако дисплеят 📁свети?

Проверете за следното:

- Съдът е непогходящ, твърге малък или върху зоната за готвене не е поставен съд.

- Ако използвате подходящ съд, показваното съобщение ще изгасне автоматично.

Какво да направя, ако вентилаторът за охлаждане работи, слег като плочата е изключена?

Проверете за следното:

- Когато приключите с използването на плочата, вентилаторът продължава да работи, за да охлади урега.

- Слег като електрониката на плочата е охладена или е изтекло макс. Време (10 минути), Вентилаторът за охлаждане се изключва.

- Ако заявите сервизно обаждане поради грешка, направена при работа с урега, посещението от техник от обслужване на клиенти може да бъге максувано гори в гаранционния период.

Обслужване

Ако все още се нуждаете от помощ, следвайте инструкциите по-голу.

Това техническа неизправност ли е?

Ако е така, се свържете с Вашия център за обслужване на клиенти.

Винаги се подготовяйте предварително за разговора. Това ще улесни процеса по диагностициране на проблема и ще направи по-лесно решението гали е необходимо посещение на техник.

Отбележете си следната информация.

• В какво се състои проблемът?

- При какви обстоятелства възниква проблемът?

Когато се обадите, съобщете модела и серийния номер на уреда си. Тази информация е означена на фирмената табелка, както следва:

Препоръчваме да запишете информацията тук за лесни справки.

• Могел:

- Сериен номер:

Кога се дължат макси дори и през гаранционния срок?

- Ако сте могли да отстраните проблема сами, като приложите едно от решенията, gadени в раздела „Troubleshooting“.

- Ако техникът трябва да направи наколко посещения, тъй като не е предоставена цялата важна необходима информация преди посещението и като резултат той трябва да извършва допълнителни пътування за части. Като се поготвите за телефонното обаждане, както е описано по-горе, ще спестите разходи за тези посещения.

Пред да започнете 11

Зони за готвење 11

Контролна табла 12
