Марка	Бош
Модел	GDS 18V450 HC Professional
Тип продукт	Безжичен ударен винтоверт
Категория	Винтоверт
Захранване	Литиево-йонна батерия 18 V (съвместима с Bosch Professional)
Максимален въртящ момент	450 Nm (приблизително)
Скорост на празен ход	0-2400 об/мин (приблизително)
Основни функции	Ударно завинтване и отвинтване, регулиране на скоростта, спирачка на двигателя
Свързаност	Bluetooth Low Energy чрез модул GCY 42 (опционален)
Тегло (без батерия)	Прибл. 2,0 kg
Размери (Д x Ш x В)	Прибл. 200 x 80 x 250 мм
Работна температура (Bluetooth модул)	-20 °C до +50 °C
Температура на съхранение (Bluetooth модул)	-20 °C до +70 °C
Обхват на Bluetooth сигнал	До 30 m (в зависимост от условията)
Тип батерия за Bluetooth модул	Кръгла батерия CR2032, 3 V
Продължителност на живот на Bluetooth батерията	Прибл. 24 месеца
Съвместими операционни системи	Android 6.0+, iOS 11+
Поддръжка и почистване	Почиствайте с четка; не използвайте почистващи препарати или разтворители
Инструкции за безопасност	Прочетете внимателно инструкциите; не излагайте на влага; използвайте само препоръчани батерии
Следпродажбено обслужване	www.bosch-pt.com ; Следпродажбено обслужване телефон Франция: 09 70 82 12 26
Възможност за ремонт	Резервни части налични на сайта на Bosch; възможен ремонт в оторизиран сервиз
Изхвърляне	Не изхвърляйте с битови отпадъци; рециклирайте съгласно директивата DEEE

Често задавани въпроси - GDS 18V450 HC Professional BOSCH

Каква е разликата между винтоверт GDS 18V450 HC и другите модели на Bosch?

GDS 18V450 HC Professional е безжичен ударен винтоверт от гамата Bosch Professional, предлагащ висок въртящ момент от 450 Nm и Bluetooth свързаност чрез модул GCY 42.

Как да инсталирам Bluetooth модул GCY 42 на винтоверта?

Отстранете капака на модула с помощта на отвертка, поставете кръглата батерия CR2032 с положителния полюс нагоре, след което затворете капака. Натиснете превключвателя за включване/изключване, за да инициализирате модула.

Каква батерия да използвам с GDS 18V450 HC?

Използвайте литиево-йонна батерия Bosch Professional 18 V. Не използвайте батерии от други марки.

Как да сменя батерията на Bluetooth модула?

Отворете капака на модула, извадете старата батерия с пръсти, поставете нова батерия CR2032, след което затворете капака. Мобилното приложение ви предупреждава, когато батерията е слаба.

Какъв е обхватът на Bluetooth на този винтоверт?

Обхватът може да достигне до 30 метра на открито пространство, но може да бъде намален от метални препятствия или стени.

Кои приложения са съвместими с Bluetooth модула?

Необходимо е приложението Bosch Toolbox. То е достъпно за Android (6.0+) и iOS (11+).

Как да почистя винтоверт GDS 18V450 HC?

Използвайте четка за отстраняване на замърсяванията. Не използвайте почистващи препарати или разтворители, тъй като това може да повреди устройството.

Къде мога да намеря резервни части за този винтоверт?

Посетете уебсайта www.bosch-pt.com. Там ще намерите разглобени изгледи и ще можете да поръчате резервни части.

Как да се свържа с отдела за следпродажбено обслужване на Bosch във Франция?

Обадете се на 09 70 82 12 26 (неотаксиран номер) или изпратете имейл на [e-mail].

Мога ли да използвам винтоверта без Bluetooth модула?

Да, модулът е опционален. Ако не го инсталирате, можете да използвате предоставения фалшив модул, за да затворите отделението.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GDS 18V450 HC Professional BOSCH

Оригинална инструкция

Оригинално ръководство за

работа

Оригинално ръководство за работа

Оригинално ръководство

Оригинални инструкции за работа

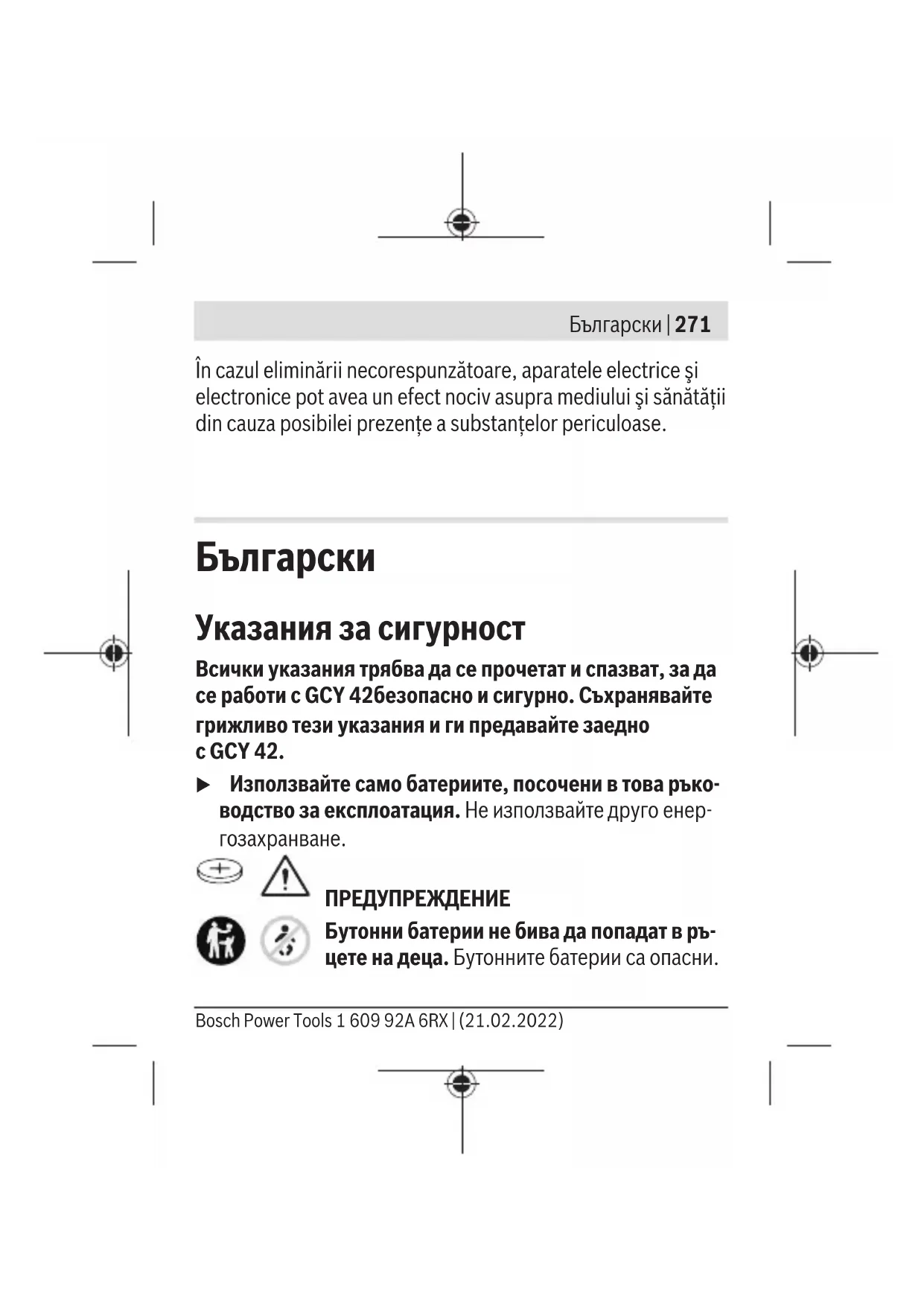

Български ...... Страница 271

Указания за сигурност

Всички указания трябва да се прочетат и спазват, за да се работи с GCY 42 безопасно и сигурно. Съхранявайте грижливо тези указания и ги предавайте заедно с GCY 42.

▶ Използвайте само батериите, посочени в това ръководство за експлоатация. Не използвайте друго енергозахранване.

ПРЕДУПРЕЖДЕНИЕ

Бутонни батерии не бива да попадат в ръцете на деца. Бутонните батерии са опасни.

272 | Български

▶ Бутонните батерии не бива никога да се гълтат или да се вкарват в други отвори на тялото. Ако има съмнение, че е била глътната бутонна батерия или е била вкарана в друг отвор на тялото, потърсете незабавно лекарска помощ. Гълтането на бутонна батерия може да предизвика тежки вътрешни увреждания и смърт в рамките на 2 часа. ▶ При смяна на бутонната батерия внимавайте за компетентното изпълнение на операцията. Съществува опасност от експлозия. ▶ Използвайте само бутонните батерии, посочени в това ръководство за експлоатация. Не използвайте други бутонни батерии или друг източник на ток. ▶ Не се опитвайте да презареждате бутонна батерия и не правете късо съединение между клемите й. Бутонната батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора. Изваждайте и изхвърляйте изхабени бутонни батерии съгласно предписанията. Изхабени бутонни батерии могат да протекат и да увредят продукта или да предизвикат наранявания.

▶ Не прегрявайте бутонни батерии и не ги хвърляйте в огън. Бутонната батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора. ▶ Внимавайте да не повредите бутонната батерия и не се опитвайте да я разглобявате. Бутонната батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора. ▶ Не допускайте повредена бутонна батерия да влиза в контакт с вода. При реакция на изтичащия литий с вода може да се отдели водород, вследствие на което да възникне пожар, експлозия или да бъдат предизвикани наранявания.

Наименованието Bluetooth® както и графичните елементи (лога) са регистрирани търговски марки на фирма Bluetooth SIG, Inc. Ползването на това наименование и на графичните елементи от фирма Robert Bosch Power Tools GmbH става по лиценз.

▶ Не продължавайте да ползвате модула Bluetooth®, ако капакът не може да се затвори. Свалете бутонната батерия и осигурете ремонт.

Описание на продукта и дейността

Предназначение на електроинструмента

Модулът Bluetooth® Low Energy Module GCY 42 позволява персонализирането и проверката на състоянието на електрическа машина, както и предаването на настройки и данни на базата на безжичната технология Bluetooth®. Преносът на данни трябва да бъде потвърден от ползвателя. Допълнителна информация за предлаганите комуникационни функции можете да получите в приложението Bosch Toolbox или в ръководството за експлоатация на ползвания електроинструмент.

Изобразени елементи

Номерирането на изобразените компоненти се отнася до фигурите на графичната страница.

(1) Бутонна батерия (2) Bluetooth® Low Energy Module GCY 42 (3) Вложка a)

(4) Капак Bluetooth® Low Energy Module GCY 42 a)

a) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Bluetooth®Low Energy модул	GCY 42
Каталожен номер	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Работна температура -20°C ... +50°C
Температурен диапазон за съхраняване	-20°C ... +70°C
Размери 7 x 30 x 30 mm
Тегло съгласно EPTA-Procedure 01:2014	0,01 kg
Пренасяне на данни

Bluetooth®Low Energy модул	GCY 42
Bluetooth® Bluetooth® 4.2 (Low Energy)	A)
Диапазон на сигнала максимум 30 m	B)
Използвана честотна лен-та	2402–2480 MHz
Изходяща мощност < 1 mW
Електрическо захранване
Батерия Бутонна батерия (литиева ба-терия 3 V, CR 2032)
Продължителност на ра-бота с батерии, прибл.	24 месеца

A) Мобилните устройства трябва да са съвместими с Bluetooth® Low Energy (версия 4.2) и да поддържат профила Generic Access Profile (GAP).

B) Обхватът може да се изменя в широки граници в зависимост от конкретните условия, включително от използваното устройство. В затворени помещения и през метални прегради (напр. стени, шкафове, куфари и др.п.) обхватът на Bluetooth® сигнала може да бъде значително по-малък.

Android 6.0 (и по-висока)

iOS 11 (и по-висока)

Монтиране и работа

Електрическо захранване

▶ Свалете капака за модула Bluetooth® Low Energy GCY 42 върху електроинструмента, например с отвертка или голяма монета. Ползването на неподходящи предмети може да повреди електрониката или капака. – При първоначално включване и след смяна на батерията (1) следвайте указанията на фигурите на страницата с изображенията. При това спазвайте и следните указания.

Първоначално въвеждане в експлоатация

(вж. фиг. А1-А5)

Указание: Съхранявайте добре вложката (3) на GCY 42. При предаване на електроинструмента без модула GCY 42 поставяйте вложката отново.

Поставете батерията (1) с положителния полюс нагоре в модула 42 (2). Не е необходимо да натискате батерията, тя не се фиксира самостоятелно. Тя се фиксира на предвидената позиция едва при затваряне на капака. За да инициализирате GCY 42 след поставянето на батерията, натиснете пусковия прекъсвач на електроинструмента.

Смяна на батерията

(вж. фиг. В1-В4)

Изваждайте изхабената батерия (1) само с пръсти.

Преди батерията да се изтощи напълно, в приложението се показва предупредително съобщение.

Сваляне на GCY 42

(вж. фиг. C1-C2)

При изваждане на GCY 42 (2) не използвайте сила. Не използвайте игли или остри предмети.

Указание: При необходимост обърнете електроинструмента, за да извадите GCY 42 по-лесно.

След като бъде поставена батерията (1) и бъде натиснат пусковият прекъсвач, GCY 42 започва да излъчва непрекъснат сигнал.

Bluetooth® сигналът се прекъсва само когато батерията се изтощи или бъде демонтирана.

Допълнителна информация ще намерите в приложението на Бош.

Инсталация и конфигуриране на приложението

За да можете да използвате GCY 42, трябва първо да инсталирате приложението Bosch Toolbox.

– Изтеглете приложението Bosch Toolbox през съответния магазин (Apple App Store, Google Play Store).

Указание: Изисква се потребителски профил при съответния AppStore.

– След това в приложението изберете менюто MyTools. – На дисплея на мобилното Ви устройство се показват необходимите последващи стъпки, за да изградите връзка между електроинструмента и мобилното устройство.

Указание: Първо преминете през целия урок за запознаване с приложението. Така ще получите по-добра информация за процеса на изграждане на връзка и използването на комуникационните функции.

Пренасяне на данни чрез Bluetooth®

GCY 42 има редовен интервал на трансмисия. В зависимост от средата е възможно да бъдат необходими повече от 1 интервал на излъчване, докато GCY 42 бъде разпознат. Ако GCY 42 не бъде разпознат, проверете следното:

– Дали разстоянието до мобилното устройство не е твърде голямо? Намалете разстоянието между мобилното устройство и GCY 42. – Дали батерията не е твърде слаба или изтощена? Заменете батерията. – Изключете Bluetooth® върху Вашето мобилно устройство и го включете отново. Проверете дали се GCY 42 се разпознава.

Поддържане и сервис

Поддържане и почистване

Премахвайте замърсявания с четка. Не използвайте почистващи препарати или разтворители.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:

www.bosch-pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервисни адреси ще откриете на:

С оглед опазване на околната среда модулът GCY 42, допълнителните приспособления и опаковките трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Не изхвърляйте електронни компоненти и батерии при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC за старите електрически и електронни уреди и нейното транспортиране в националното право електроинструменти, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EO повредени или изхабени обикновени или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях суровини.

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества

Македонски | 283

тва могат да окажат вредни влияния върху околната среда и човешкото здраве.

Македонски

животната средина и здравјето на лугето поради можното присуство на опасни материи.

Srpski

С настоящото Robert Bosch Power Tools GmbH

декларира, че този тип радиосъоръжение GCY 42 е в съответствие с Директива 2014/53/EC. Цялостният текст на ЕС декларацията за съответствие може да се намери на следния интернет адрес:
