РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ OID250 IFM

CE

▶ Инструкции за експлоатация Оптичен сензор за разстояние

OID25x

Съдържание

1 Предварителна забележка....3
1.1 Използвани символи....3
2 Инструкции за безопасност .... 3
3 Функции и характеристики....4
3.1 Приложения....4
4 Монтаж....5
4.1 Условия за монтаж....5
5 Електрическо свързване ....5
6 Процедура на настройката....6
7 IO-Link 7
7.1 Обща информация .... 7
7.2 Информация за устройството....7
7.3 Инструменти за настройка на параметри .... 7
8 Поддръжка, ремонт, изхвърляне....7

1 Предварителна забележка

1.1 Използвани символи

Инструкции

▷ Реакция, резултат

[...] Обозначение от бутони или индикатори

→ Справка

Важна забележка

Неспазването може да доведе до неизправност или смущения.

Информация

Допълнителна забележка

2 Инструкции за безопасност

• Прочетете този документ преди настройката на устройството. Уверете се, че продуктът е подходящ за Вашето приложение без ограничения.
• Неправилната или непредвидена употреба може да доведе до неизправности на устройството или до нежелани резултати в приложението Ви. Его защо поставянето, електрическото свързване, настройката, експлоатацията и поддръжката на устройството трябва да се извършват от квалифициран персонал, упълномощен от оператора на машината.
• В случай на неизправност на устройството, моля, свържете се с производителя. Ако устройството е подправено и/или модифицирано, всяка отговорност и гаранция са изключени.
• Устройството отговаря на стандарта EN 61000-6-4. Устройството може да причини радиосмущения в битови условия. Ако възникне смущение, потребителят трябва да предприеме подходящи коригиращи действия.

Съгласно cULus

Внимание – Използването на контролни елементи или настройки или процедури, различни от посочените тук, може да доведе до опасно излагане на радиация.

Видима лазерна светлина; ЛАЗЕРНО УСТРОЙСТВО КЛАС 1.

EN/IEC 60825-1: 2007 и EN/IEC 60825-1: 2014

Съответства на 21 CFR 1040.10, с изключение на съответствието с IEC 60825-1 Ed. 3., както е описано в Laser Notice № 56 от 8 май 2019 г.

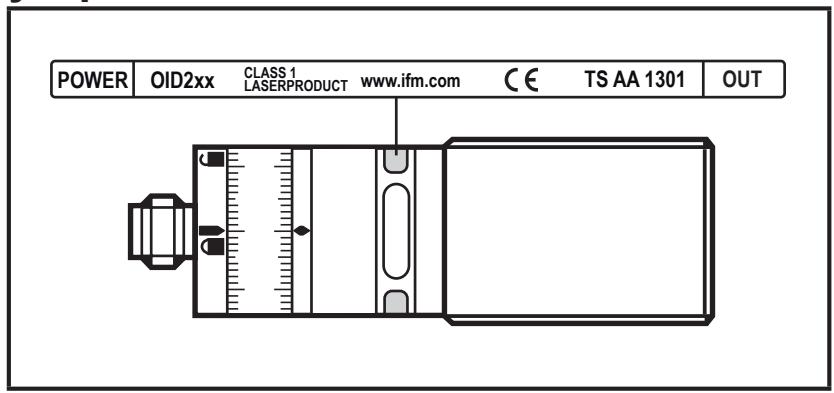

Разположение на етикета на устройството

Предупредителен знак

3 Функции и характеристики

Устройството се използва като оптичен сензор за разстояние.

3.1 Приложения

• Оптичният сензор за разстояние измерва разстояния между 0,03 и 2 м.
  • Той има подтискане на фона до 20 м.
  • Превключващите изходи са два.

Разстоянието между сензора и фона трябва да бъде ограничено до максимум 20 м от клиента. В противен случай измерените стойности могат да бъдат нееднозначни → 4.1 Условия за монтаж.

4 Монтаж

4.1 Условия за монтаж

▶ Монтирайте устройството така, че обектът, който трябва да бъде открит, да е в обхват на измерване от 0,03 ... 2 м.

Всеки предмет между зададената точка на превключване и разстояние 20 м от сензора се потиска.

Отразяващи повърхности по пътя на директния лъч на сензора – също в обхвата > 20 м – трябва да бъдат избягвани от клиента. В противен случай измерените стойности могат да бъдат неточни.

5 Електрическо свързване

Устройството трябва да бъде свързано от квалифициран електротехник.

▶ Трябва да се спазват националните и международните разпоредби за монтаж на електрическо оборудване.
▶ Уверете се, че електрическото захранване е по EN 50178, SELV, PELV.

▶ Изключете захранването.

▶ Свържете устройството по следния начин:

DC PNP

4: OUT1 = нормално отворен/ IO-Link
2: OUT2 = нормално затворен

DC NPN

4: OUT1 = нормално отворен/ IO-Link
2: OUT2 = нормално затворен

Цветове на основата на ifm гнездата:

1 = BN (кафяво), 2 = WH (бяло), 3 = BU (синьо), 4 = BK (черно)

6 Процедура на настройката

1: Маркировки за настройка
2: Жълт светодиод: Стойност Set1 е достигната, изход = ВКЛ.
3: Фиксиращ пръстен
4: Пръстен за регулиране (ръчно регулируем след отключване)
5: Зелен светодиод: работно напрежение ОК

- За да постигнете точността на настройка: Първо поставете пръстена за регулиране на крайната стойност на горния край, а след това на исканата стойност.

▶ След монтажа, електрическото свързване и програмирането проверете дали устройството работи правилно.

Експлоатационен срок на лазерния диод: 50 000 часа

7 IO-Link

7.1 Обща информация

Това устройство има комуникационен интерфейс IO-Link, който изисква модул с възможности за IO-Link (IO-Link master), за да работи.

Интерфейсът IO-Link позволява директен достъп до стойностите и параметрите на сензора и предоставя възможност за настройка на параметрите на устройството по време на работа.

Освен това комуникацията е възможна чрез връзка от точка до точка с USB адаптерен кабел.

По-подобна информация за IO-Link ще намерите на www.ifm.com.

7.2 Информация за устройството

Можете да намерите IODD, необходими за конфигуриране на IO-Link устройството, както и подробна информация за стойностите на сензора, диагностичната информация и параметрите в таблицата за преглед нашww.ifm.com.

7.3 Инструменти за настройка на параметри

Цялата необходима информация за необходимости IO-Link хардуер и софтуер ще намерите на www.ifm.com.

8 Поддръжка, ремонт, изхвърляне

Повредените сензори трябва да се ремонтират само от производителя.

▶ Поддържайте предната леща на сензора чиста.
▶ След употреба изхвърлете устройството по екологичен начин в съответствие с приложимите национални разпоредби.
▶ Не отваряйте корпуса на модула. Вътре няма компоненти, които се обслужват от потребителя.
