Тип продукт	Високонапорен почистващ апарат
Марка	Kärcher
Модел	HD 13184 SX Plus
Размери (Д × Ш × В)	560 × 500 × 1090 mm
Тегло (без аксесоари)	84,5 kg
Електрическо захранване	230 V / 50 Hz / 3~
Присъединителна мощност	9,2 kW
Защита (предпазител)	16 A (със закъснение, крива C)
Тип защита	IPX5
Макс. температура на захранващата вода	60 °C
Мин. захранващ дебит	1200 l/h (20 l/min)
Работно налягане	30–180 bar (3–18 MPa)
Работен дебит	500–1000 l/h (8,3–16,7 l/min)
Макс. допустимо налягане	198 bar (19,8 MPa)
Поемане на препарат	0–80 l/h
Капацитет на резервоара за препарат	6 l
Ниво на звуково налягане (LpA)	72 dB(A)
Ниво на звукова мощност (LWA)	87 dB(A)
Стойност на вибрациите (дръжка-пистолет)	< 2,5 m/s²
Количество масло (картер на помпа)	1,2 l
Тип масло	SAE 90
Основни функции	Високо налягане, поемане на препарат, регулиране на налягане/дебит, автоматично спиране (пресостат)
Поддръжка	Почистване на филтри, смяна на масло (500 ч), проверка на маркуч и кабел
Безопасност	Разтоварващ клапан, пресостат, заключване на пистолета, термична защита на двигателя
Резервни части / Аксесоари	Достъпни на www.kaercher.com

Често задавани въпроси - HD 13184 SX Plus Kärcher

Как да изпусна въздуха от уреда преди първата употреба?

Развийте инжектора (дюза), оставете уреда да работи, докато водата излезе без мехурчета, след това спрете и завийте отново инжектора.

Какво масло да използвам за помпата и как да го сменя?

Използвайте масло SAE 90. Сменяйте на всеки 500 часа или поне веднъж годишно. Развийте предната пробка за източване, излейте старото масло, след това напълнете с 1,2 L ново масло.

Какво да направя, ако светлинният индикатор мига в червено?

Ако 1 червено мигане: теч от страна на високо налягане (проверете маркучите и съединенията). 2 мигания: двигателят е твърде горещ (оставете да изстине). 3 мигания: неизправност в ел. захранването (проверете предпазителите). 4 мигания: твърде висок ток (свържете се с сервиза).

Как да използвам препарата с този почистващ апарат?

Напълнете резервоара за препарат, заменете дюзата за високо налягане с дюза за ниско налягане (размер 250), регулирайте дозирането чрез вентила за дозиране. Напръскайте препарата върху сухата повърхност, оставете да подейства, след това изплакнете със струя под високо налягане.

Какво е максималното работно налягане?

Максималното работно налягане е 180 bar (18 MPa) за този модел. Работното налягане е непрекъснато регулируемо от 30 до 180 bar.

Може ли да се използва рециклирана вода?

Да, при условие че качеството спазва границите: pH 6,5–9,5, проводимост <1200 µS/cm, активен хлор <0,3 mg/l и т.н. (вижте ръководството).

Как да защитя уреда от замръзване?

Ако уредът не се съхранява на защитено от замръзване място, изпразнете резервоара за препарат, изпуснете водата, след това циркулирайте антифриз на основата на гликол в помпата за максимум 1 минута.

Защо помпата не създава налягане?

Проверете дали инжекторът е в положение високо налягане, почистете финия филтър, изпуснете въздуха, проверете входния воден дебит (мин. 20 l/min) и проверете уплътнението на тръбите.

Как да поддържам финия филтър и филтъра за препарат?

Развийте капака, след това капака на филтъра. Почистете финия филтър с чиста вода или сгъстен въздух. За филтъра за препарат, го извадете от смукателния маркуч и го почистете.

Какво да направя, ако препаратът не се поема?

Проверете дали е монтирана дюза за ниско налягане, почистете смукателния филтър за препарат, отворете вентила за дозиране и почистете вентилационния отвор на резервоара.

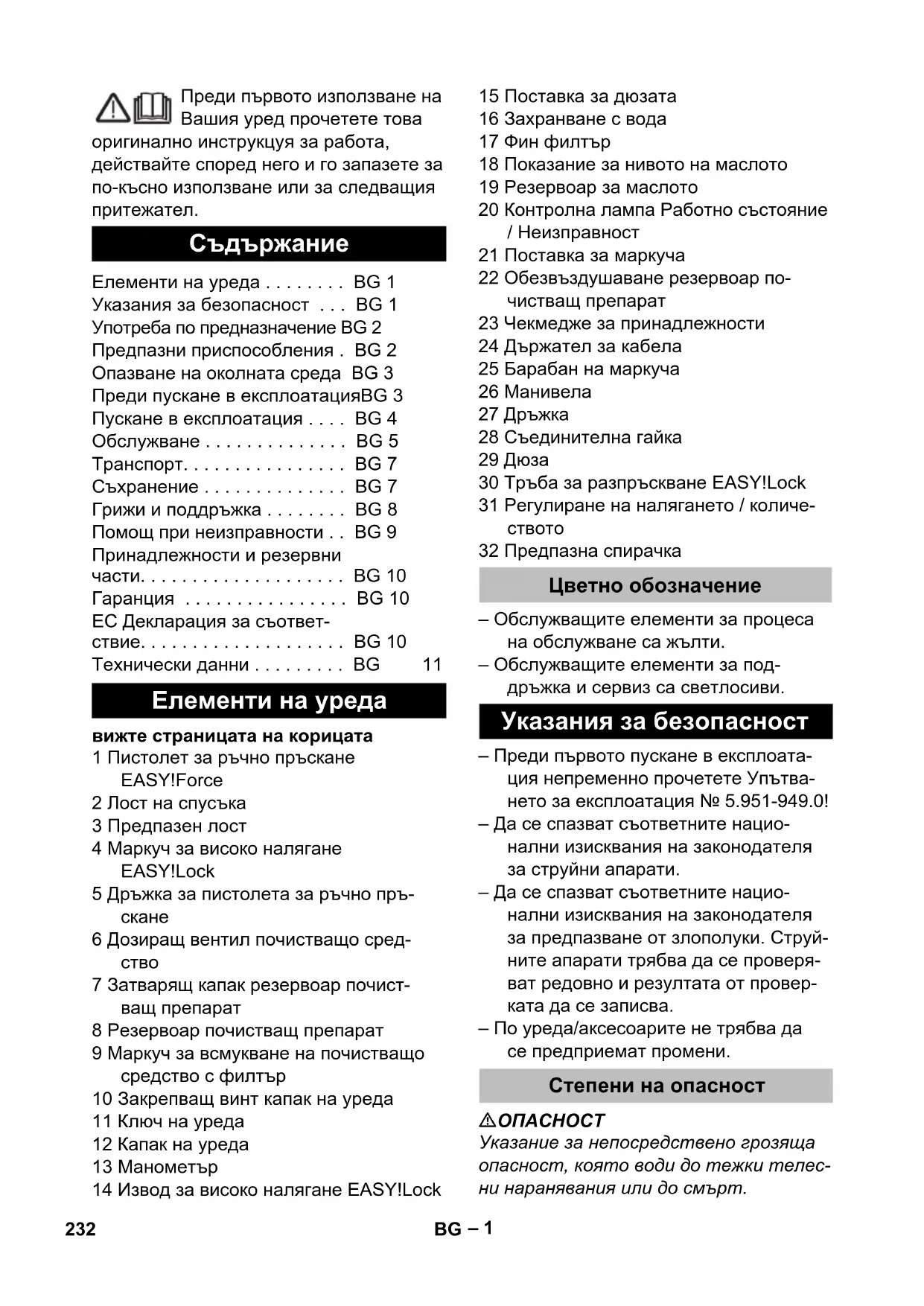

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HD 13184 SX Plus Kärcher

Опазване на околната среда

Опаковъчните материали могат да се рециклират. Моля, не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба.

Старите уреди съдържат ценни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в околната среда. Поради това моля, отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.

Електрическите и електронните уреди често съдържат съставни части, които при неправилно боравене или неправилно изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. Въпреки това за правилната експлоатация на уредите тези съставни части са необходими. Оозначените с този символ уреди не трябва да бъдат изхвърляни с битовите отпадъци.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

Нулиране на времето за готовност

Поставете ключа на уреда на „0“. Изчакайте кратко. Поставете ключа на уреда на „I“.

Уредът може да се превключи от режим на непрекъсната работа.

Изключете уреда

Затворете входа за водата. Отворете пистолета за ръчно пръскане. Включете помпата с прекъсваща настройка и оставете да работи 5-10 секунди. Затваряне на пистолета за ръчно пръскане. Поставете ключа на уреда на положение „0/OFF“. Издърпайте щепсела от контакта. Отстранете захранването с вода. Задействайте пистолета за пръскане на ръка, докато уредът остане без налягане. Почистете пистолета за ръчно пръскане, като за целта избутате напред предпазната пръчица.

ОПАСНОСТ

Опасност от изгаряне от гореща вода. Съдържащият се в уреда обем с топла вода може да се загрее. При отстраняване на маркуча от изхода за вода, струята на водата може да пръсне и да предизвика попарване. Маркучът да се сваля едва, когато уредът е изстинал.

Съхранение на уреда

Пистолетът за ръчно пръскане се поставя в държача. Маркучът за работа под налягане да се завърже и да се закачи на поставката за маркуч. Или маркучът за работа под налягане да се навие на барабана за маркуч. Да се вкара пръчката на манивелата, за да се блокира барабана на маркуча. Писъединителният кабел да се навие около дръжката на манивелата.

2000/14/EO: Приложение V

Ниво на шум dB(A)

Измерено: 85

Гарантирано: 87

Гаранциите за действие от пието като ръководство за управителния орган.

Х. Дженър
