Тип продукт	Безжична металорезачка
Марка	RYOBI
Модел	RCK184A
Захранване	Литиево-йонна батерия 18 V (не е включена)
Диаметър на диска	184 mm
Макс. дълбочина на рязане	Около 60 mm
Скорост на празен ход	Около 5000 об/мин
Тегло (без батерия)	Около 4,5 kg
Типове съвместими дискове	Карбид абразивен, абразивен, диамантен
Често срещани материали за рязане	Стомана, неръждаема стомана, цветни метали, плочки, бетон, тухла, пластмаса, гипсокартон
LED осветление	Да
Регулиране на дълбочината	Да, без инструмент
Защитен кожух	Да, регулируем
Изолирана дръжка	Да
Заключване на вала	Да, за смяна на диска
Гаранция	24 месеца (удължима онлайн)
Работна температура	0 °C до 40 °C
Температура на съхранение	0 °C до 40 °C
Ниво на шум (LpA)	Около 95 dB(A)
Ниво на вибрации	Около 5,0 m/s²
Поддръжка	Редовно почистване, без разтворители, оригинални части
Резервни части	Налични в оторизиран сервизен център

Често задавани въпроси - RCK184A RYOBI

Какъв тип диск да използвам за рязане на плочки?

Използвайте диамантен абразивен диск за плочки, бетон, тухла, керамика и фиброцимент. Не използвайте обикновен абразивен диск.

Как да сменя режещия диск?

Изключете батерията. Натиснете бутона за заключване на вала, за да блокирате въртенето. Използвайте предоставения шестостенен ключ, за да разхлабите винта на фланеца. Отстранете стария диск и монтирайте новия, като спазвате посоката на въртене. Затегнете здраво винта.

Мога ли да режа дърво с този трион?

Не. RCK184A е проектирана за твърди материали като метал, плочки и зидария. Използването на назъбен диск за дърво е опасно и би причинило откат. Никога не монтирайте острие за дърво.

Какво да направя при блокиране на диска?

Незабавно спрете инструмента и го задръжте неподвижен до пълното спиране на диска. Не се опитвайте да отстраните диска, докато се върти. Определете причината (прищипване, усукване) и я отстранете, преди да рестартирате. Продуктът се рестартира автоматично след блокиране, бъдете внимателни.

Каква батерия да използвам с този модел?

Използвайте съвместима батерия RYOBI ONE+ 18 V. Батерии от други марки не са подходящи. Спазвайте температурния диапазон: 0 °C до 40 °C при работа и съхранявайте батерията между 0 °C и 20 °C.

Как да почистя инструмента?

Изключете батерията. Използвайте чиста кърпа, за да избършете праха и замърсяванията. Никога не използвайте разтворители (бензин, спирачна течност и т.н.) върху пластмасовите части. Почиствайте редовно вентилационните отвори.

Този трион подходящ ли е за професионална употреба?

Гаранцията от 24 месеца е предвидена за строго лично ползване. Професионална или търговска употреба анулира гаранцията. За интензивна употреба се информирайте за възможно удължаване на гаранцията чрез уебсайта на RYOBI.

Какво да направя, ако инструментът не стартира?

Проверете дали батерията е правилно поставена и заредена. Уверете се, че превключвателят за посока е в работно положение и спусъкът не е блокиран. Ако проблемът продължава, свържете се с оторизиран сервизен център.

Как да настроя дълбочината на рязане?

Използвайте бутона за регулиране на дълбочината, разположен близо до дръжката. Разхлабете го, регулирайте основната опора до желаната дълбочина (макс. около 60 mm), след което го затегнете. Винаги извършвайте тази настройка при изключена батерия.

Какви предпазни средства да нося?

Винаги носете предпазни очила, противопрахова маска, предпазни средства за слуха и ръкавици. Дръжте посетителите на разстояние и не носете широки дрехи.

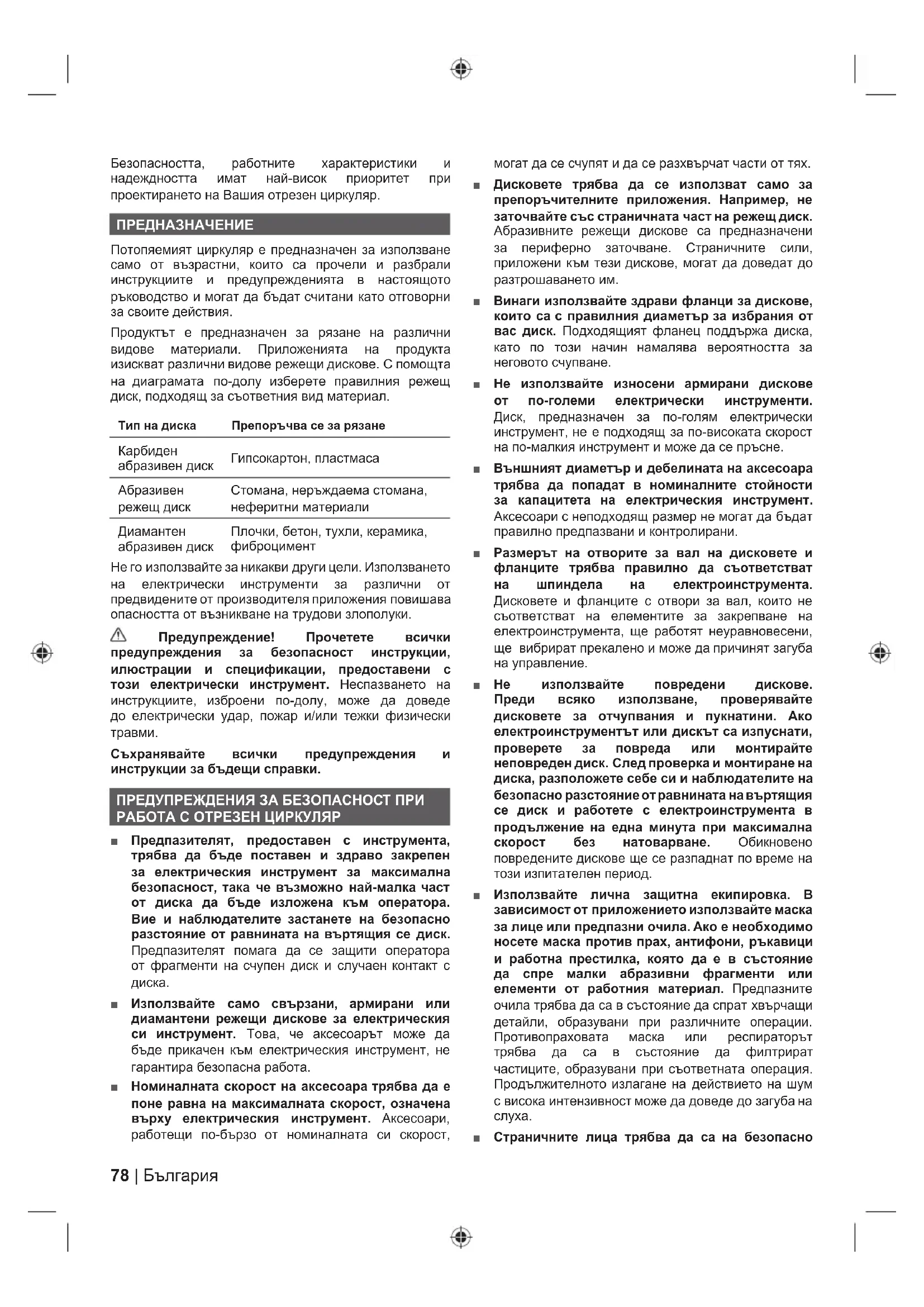

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RCK184A RYOBI

Безопасността, работните характеристики и надеждността имат най-висок приоритет при проектирането на Вашия отрезен циркуляр.

ПРЕДНАЗНАЧЕНИЕ

Потопяемият циркуляр е предназначен за използване само от възрастни, които са прочели и разбрали инструкциите и предупрежденията в настоящото ръководство и могат да бъдат считани като отговорни за своите действия.

Продуктът е предназначен за рязане на различни видове материали. Приложенията на продукта изискват различни видове режещи дискове. С помощта на диаграмата по-долу изберете правилния режещ диск, подходящ за съответния вид материал.

Тип на диска	Препоръчва се за рязане
Карбиден абразивен диск	Гипсокартон, пластмаса
Абразивен режещ диск	Стомана, неръждаема стомана,неферитни материали
Диамантен абразивен диск	Плочки, бетон, тухли, керамика,фиброцимент

Не го използвайте за никакви други цели. Използването на електрически инструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

⚠️ Предупреждение! Прочетете всички предупреждения за безопасност инструкции, илюстрации и спецификации, предоставени с този електрически инструмент. Неспазването на инструкциите, изброени по-долу, може да доведе до електрически удар, пожар и/или тежки физически травми.

Съхранявайте всички предупреждения и инструкции за бъдещи справки.

■ Предпазителят, предоставлен с инструмента, трябва да бъде поставен и здраво закрепен за електрическия инструмент за максимальна безопасност, така че възможно най-малка част от диска да бъде изложена към оператора. Вие и наблюдателите застанете на безопасно разстояние от равнината на въртящия се диск. Предпазителят помага да се защиты оператора от фрагменти на счупен диск и случаен контакт с диска.
Използвайте само свързани, армирани или диамантени режещи дискове за електрическия си инструмент. Това, че аксесоарът може да бъде прикачен към електрическия инструмент, не гарантира безопасна работа.
Номиналната скорост на аксесоара трябва да е поне равна на максимальната скорост, означена върху електрическия инструмент. Аксесоари, работещи по-бързо от номиналната си скорост,

могат да се счупят и да се разхвърчат части от тях.

■ Дисковете трябва да се използват само за препоръчителните приложения. Например, не заточвайте със страничната част на режещ диск. Абразивните режещи дискове са предназначени за периферно заточване. Страничните сили, приложени към тези дискове, могат да доведат до разтрошаването им.
Винаги използвайте здрави фланци за дискове, които са с правилния диаметър за избрания от вас диск. Подходящият фланец поддържа диска, като по този начин намалява вероятността за неговото счупване.

■ Не използвайте износени армирани дискове от по-големи електрически инструменти. Диск, предназначен за по-голям електрически инструмент, не е подходящ за по-високата скорост на по-малкия инструмент и може да се пръсне.

Външният диаметър и дебелината на аксесоара трябва да попадат в номиналните стойности за капацитета на електрическия инструмент. Аксесоари с неподходящ размер не могат да бъдат правилно предпазвани и контролирани.

- Размерът на отворите за вал на дисковете и фланците трябва правилно да съответстват на шпиндела на електроинструмента. Дисковете и фланците с отвори за вал, които не съответстват на елементите за закрепване на електроинструмента, ще работят неуравновесени, ще вибрират прекалено и може да причинят загуба на управление.

■ Не използвайте повредени дискове. Преди всяко използване, проверявайте дисковете за отчупвания и пукнатини. Ако електроинструментът или дискът са изпуснати, проверете за повреда или монтирайте неповреден диск. След проверка и монтиране на диска, разположете себе си и наблюдателите на безопасно разстояние от равнината на въртящия се диск и работете с електроинструмента в продължение на една минута при максимальна скорост без натоварване. Обикновено повредените дискове ще се разпаднат по време на този изпитателен период.

Използвайте лична защитна екипировка. В зависимост от приложението използвайте маска за лице или предпазни очила. Ако е необходимо носете маска против прах, антифони, ръкавици и работна престилка, която да е в състояние да спре малки абразивни фрагменти или елементи от работния материал. Предпазните очила трябва да са в състояние да спрат хвърчащи детайли, образувани при различните операции. Противопраховата маска или респираторът трябва да са в състояние да филтрират частиците, образувани при съответната операция. Продължителното излагане на действието на шум с висока интензивност може да доведе до загуба на слуха.

■ Страничните лица трябва да са на безопасно

разстояние от работната зона. Всеки, който навлиза в работната зона, трябва да носи лични предпазни средства. Фрагменти от обработвания детайл или на счупен диск могат да отлетят и да причинят наранявания извън непосредствената област на работа.

Дръжте електрическия инструмент само за изолираните повърхности за хващане, когато извършвате операция, при която режещият аксесоар може да влезе в контакт със скрити проводници. Режещ аксесоар, който влезе в контакт с проводник, по който тече ток, може да доведе до протичането на ток по неизолираните метални части на електрическия инструмент и да причини токов удар на оператора.
Никога не полагайте електрическия инструмент, докато аксесоарът не спре да се движи напълно. Въртящият се диск може да захване повърхността и да издърпа неуправляемо инструмента.
■ Не стартирайте електрическия инструмент, докато го носите странично от себе си. Случайното влизане в контакт с въртящия се аксесоар може да доведе до захващане на облеклото ви, при което аксесоарът да се доближи до тялото ви.
Редовно почиствате вентилационните отвори на електрическия инструмент. Вентилаторът на мотора ще придърпва праха в корпуса, а прекомерното натрупване на метални прахообразни частици може да причини рискове от електрическа неизправност.
■ Не използвайте електрическия инструмент в близост до запалими материали. Искрите могат да ги запалят.

Откат и свързани с това предупреждения

Обратният удар е внезапната реакция на защипан или закачен въртящ се диск. Защипване или закачане може да причини бързо спиране под товар на въртящия се диск, което на свой ред да причини неуправляемият електрически инструмент да бъде тласнат в обратна посока на въртенето на диска в точката на заклинване.

Ако например абразивен диск бъде стегнат или захванат в работния детайл, ръбът на диска, който влиза в точката на захващане, може да задълбае в повърхността на материала, което да доведе до излизан или откат на диска. Дискът може да отскочи в посока към или встрани от оператора в зависимост от посоката на движение на диска в точката на захващане. Абразивните дискове могат и да се счупят при тези условия.

Откатът е следствие на неправилно използване на електрическия инструмент. Той може да бъде предотвратен с предприемане на подходящи предпазни мерки, които са описани по-долу:

- Поддържайте здрав захват на електрическия инструмент и разположете тялото и ръката си така, че да можете да устоите на силите на отката. Винаги използвайте спомагателната ръкохватка, ако има такава, за максимален контрол върху отката или реакцията на въртящия момент по време на стартиране.

Операторът може да контролира реакциите на въртящия момент или силите на отката, ако са взети подходящи предпазни мерки.

Никога не поставяйте ръката си в близост до въртящ се аксесоар. Аксесоарът може да отскочи над ръката ви.
■ Не заставайте на една линия с въртящия се диск. Откатът ще завърти инструмента в посока, противоположна на движението на диска в точката на захващане.
Бъдете особено внимателни, когато работите близо до ъгли, остри ръбове и т.н. Избягвайте отскачането и захващането на аксесоара. При ъгли, остри ръбове или отскачане има риск въртящият се аксесоар да се закачи и това да доведе до загуба на контрол или до откат.
- Не поставяйте режеща верига, острие за резба на дърво, сегментирани диамантени дискове с по-големи от 10 mm периферни прорези или циркулярни дискове. Такива остриета причиняват често откат и загуба на контрол.
Внимавайте дискът да не„заседне“ и прилагайте прекомерен натиск. Не се опитвайте да правите разрез с прекалена дълбочина. Претоварването на диска увеличава натоварването и податливостта му на усукване или захващане в разреза, както и вероятността от откат или счупване на диска.
Когато дискът е заклещен или даден разрез е прекъснат поради някаква причина, изключете електрическия инструмент и го задръжте неподвижен, докато дискът спре напълно. Никога не опитвайте да извадите режещия диск от разреза, докато се движи, тъй като може да се получи откат. Направете проверка и предприемете коригиращи действия, за да отстраните причината за заклещване на диска.
- Не започвайте отново операцията по рязане на детайла. Нека дискът да достигне пълна скорост и внимателно го вкарайте отново в разреза. Дискът може да отскочи, да се придвижи нагоре или да се получи откат, ако електрическият инструмент е стартиран повторно в работния детайл.
- Поддържайте панелите или всеки голям работен детайл, с цел намаляване до минимум на риска от захващане или стягане на диска. Големите работни детайли могат да се огънат от собствената си тежест. Трябва да се поставят подпори под работния детайл, близо до линията на рязане и до ръба на детайла, от двете страни на диска.
- Бъдете особено внимателни, когато правите „джобен разрез“ в съществуващите стени или други слепи зони. Издаденият диск може да реже газови или водни тръби, електрически кабели или предмети, които могат да доведат до откат.

ДОПЪЛНИТЕЛНИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

Закрепете работния детайл с устройство за захващане. Незакрепени обработвани детайли могат да причинят сериозно нараняване или щети.

■ Продължителното използване на инструмента може да доведе до наранявания или влошаване. При използване на инструмента за продължителни периоди от време правете чести почивки.
■ Продуктът ще се рестартира автоматично, ако блокира. Изключете продукта незабавно, ако блокира. Не включвайте продукта отново, докато е блокирал, тъй като това може да предизвика внезапен откат с голяма реактивна сила. Определете защо продуктът е блокирал и отстранете причината за това, като се съобразите с инструкциите за безопасност.
■ Диапазонът на околната температура при работа с инструмента е между 0°C и 40°C.
■ Диапазонът на околната температура при съхранение на инструмента е между 0°C и 40°C.
■ Препоръчителният диапазон на околната температура при зареждане със зарядната система е между 10°C и 38°C.

ДОПЪЛНИТЕЛНИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА БАТЕРИЯТА

За да избегнете опасността от пожар, предизвикана от късо съединение, както и нараняванията и повредите на продукта, не потапяйте инструмента, сменяемата акумулаторна батерия или зарядното устройство в течности и се погрижете в уредите и акумулаторните батерии да не попадат течности. Течностите, предизвикващи корозия или провеждащи електричество, като солена вода, определени химикали, избелващи вещества или продукти, съдържащи избелващи вещества, могат да предизвикат късо съединение.
■ Диапазонът на околната температура при използване на батерията е между 0°C и 40°C.
■ Диапазонът на околната температура при съхранение на батерията е между 0°C и 20°C.

Транспортирайте батериите в съответствие с местните и национални постановления и разпоредби.

Спазвайте всички специални изисквания за пакетиране и етикетиране, когато транспортирате батерии чрез трето лице. Уверете се, че батериите не влизат в контакт с други батерии или проводими материали по време на транспортиране, като предпазите откритите конектори с изолация, непроводими капачета или лента. Не транспортирайте батерии, които са спукани или текст. Свържете се със следната компания за допълнителен съвет.

1. Ръкохватка, изолирана повърхност за захващане
2. Ключ шестограм
3. Селектор за посоката на диска
4. Спусък
5. LED светлини
6. Бутон за заключване на шпиндела

7. Предпазно устройство на диска

8. Гнездо за батерията

9. Копче за настройка на дълбочината на рязане
10. Винт с фланцова глава
11. Опора
12. Абразивен режещ диск
13. Карбиден абразивен диск
14. Диамантен абразивен диск

ПОДДРЪЖКА

■ Продуктът не трябва никога да се включва в захранване, когато сглобявате части, правите настройки, почиствате, извършвате поддръжка или когато не го използвате. Изключването на продукта от захранването ще предотврати случайно стартиране, което би могло да причини сериозни наранявания.
■ При обслужване използвайте само оригинални резервни части, аксесоари и средства за прикрепване на производителя. Използването на други части може да ви постави в опасност или да повреди продукта.
- Избягвайте използването на разтворители при почистването на пластмасовите части. Повечето пластмаси са чувствителни към различни видове разтворители и може да се повредят при използването на такива. Използвайте меки кърпи за отстраняване на замърсявания, въглероден прах и др.
В никакъв случай не позволявайте пластмасовите части да влизат в контакт със спирачни течности, нефтени продукти, проникващи масла и т.н. Химикалите могат да повредят, отслабят или унищожат пластмасата, което може да доведе до сериозни физически наранявания.
■ За по-голяма безопасност и надеждност всички ремонти трябва да се извършват от оторизиран сервис.

СИМВОЛИ НА ПРОДУКТА

Предупреждение относно безопасността

V

Напрежение

Скорост на празен ход

min ^-1 Обороти или възвратно-постъпателни движения в минута

Постоянен ток

Диаметър

EurAsian знак за съответствие

Украински знак за съответствие

001

Прочетете инструкциите внимателно, преди да стартирате машината.

Носете защитни средства за очи

Носете очила, антифони и маска за дихателна защита.

Не е предназначена за мокро шлифоване или рязане

Носете антифони

Носете подходяща маска против прах.

Носете предпазни ръкавици

Не използвайте надраскан, пукнат или дефектен шлифовъчен диск

Не използвайте за рязане

пластмаса

Гипсокартон

Метален

Бетон

Плочки

Електрическите уреди не трябва да се изхвърлят заедно с битовите отпадъци. Рециклирайте, където има възможност. Обърнете се за съвет по рециклирането към местните власти или разпространителите.

Частите или принадлежностите се продават отделно

ПРИЗНАЧЕННЯ

Декларираните общи стойности на излъчените вибрации и на шумовите емисии, посочени в настоящото ръководство, са измерени в съответствие със стандартизиран тестов метод и може да се използват за сравнение на един инструмент с друг. Те може да се използват за предварително оценяване на въздействието.

Декларираните стойности на изпъчените вибрации и на шумовите емисии представляват основните приложения на инструмента. Въпреки това, ако инструментът се използва за различни приложения, с различни принадлежности или поддръжката му е некачествена, изпъчените вибрации и шумовите емисии могат да се различават. Тези условия може значително да увеличат нивото на излагане през целия срок на работа. При оценяване на нивото на излагане на вибрации и шум също трябва да се вземе предвид

колко пъти инструментът е бил изключван или колко пъти е работил на празен ход. Тези условия може значително да намалят нивото на излагане през целия срок на работа.

Определете допълнителни мерки за предпазване на оператора от ефектите от вибрациите и шума, като например поддържане на инструмента и аксесоарите, поддържане на ръцете топли (в случай на вибрации), организация на моделите за работа.

UK ПОПЕРЕДЖЕННЯ

1. Гаранционният срок е 24 месеца за клиенти и започва да тече от дения на закупуване на продукта. Тази дата трябва да се докаже с фактура или друго доказательство за покупка. Продуктът е изработен и предназначен само за потребителска и лична употреба. Следователно не се дава гаранция случай на изпозване от професионалисти или с търговска цел.

2. Съществува възможност за удължаване на гаранционния срок за част от диапазона на гаранцията на електрически инструменти (AC/DC) след изтичането на описания тук чрез регистрация на учеб сайта www.ryobitools.eu. В магазините и/или на опаковката или вътре в документацията на продукта е показано ясно дали инструментът отговаря на условията такова удължаване на гаранционния срок. Крайният потребител трябва да регистрира своите новопридобити инструменти онлайн в рамките на 30 дни от датата на покупка. Крайният потребител може да се регистрира за удължена гаранция в държавата си на пребиваване, ако е посоче във формуляра за онлайн регистрация като място, където тази опция е валидна. Освен това крайните потребители трябва да дадат съгласието си за съхранение на данните, които са задъпжителни за попълване онлайн, и трябва да приемат общите условия. Полученото потвърждение за регистрация, изпратено по електронна поща, и оригиналната фактура, показваща датата на покупка, ще служат като доказателство за удължената гаранция.

3. Гаранцията покрива всички дефекти на продукта по време на гаранционния срок, които се дъпжат на проблеми в изработката или материалите към момента на покупката. Гаранцията е ограничена до ремонт и/или замяна и не включва други задъпжения, включително, но не само, случайни или косвени щети. Гаранцията е невалидна, ако продуктът е използва неправилно или в противоречие с ръководството с инструкции, както и ако е свързан неправилно. Тази гаранция не важи за:

–щети по продукта в резултат на неправилна профилактика –продукти, които са били изменени или модифицирани

- продукт, при който оригиналните маркировки за идентификация (търговска марка, сериен номер) са изтрити, променени или премахнат -повреда, причинена от неспазване на ръководството с инструкции -продукт без СЕ маркировка

- продукт, за който е направлен опит за ремонт от неквалифициран специалист или без предварително разрешение от Techtronic Industries.

- продукт, свързан към неподходящо електрозахранване (ампераж, волтаж, честота)

- щети, причинени от външни влияния (химични, физични, удари) или чужди вещества

-нормално износване на резервни част

-неподходяща употреба, претоварване на инструмента -използване на неодобрени аксесоари или части

-Аксесоарите за електрическия инструмент са предоставени с инструмента или се купуват отделно. Тези изключения включват, но не само, накрайници за отвертка, свредла, абразивни дискове, шкурка и оstriета, страничен водач

Компоненти (части и аксесоари), подложени на естествено износване, включително, но не само, комплекти за обслужване и поддръжка, карбонови четки, лагери, патронник, приставка със свредло SDS или приемно устройство, захранващ кабел, спомагателна ръкохватка, кутия за транспортиране, шлифовъчна пластина, торба за прах, тръба за отвеждане на прах, филцови шайби, щифтове и пружини за винтоверти и др.

1. За обслужване продуктът трябва да се изтрати или занесе на оторизиран сервис на RYOBI, посочен за всяка държава в следния списък с на сервиси. В някои държави местният търговец на RYOBI поема отговорността да изплати продукта до сервисен център на RYOBI изпращане на продукт до сервис на RYOBI той трябва да е оп безопасно без опасно съдържание, напр. бензин, да е маркиран с адреса на подателя и придружен от кратко описание на повредата.

2. Ремонтът/замяната по силата на тази гаранция са безплатни. Те не водят до удъпжаване или подновяване на гаранционния срок. Сменените части или инструменти стават наша собственост. В някои държави таките за доставка или изпращане трябва да се платят от подателя. Законоустановените ви права, произтичащи от закупуването на инструмента, остават незасегнати

3. Тази гаранция е валидна в Европейската общност, Швейцария, Исландия, Норвегия, Лихтенщайн, Турция и Русия. Извън тези области се свържете с упълномощения търговец на RYOBI, за да се установи дали е приложима друга гаранция.

Всички заявки или проблеми, свързани с продукта, могат да бъдат отправяни към местните упълномощени сервисни центрове (посетете www.ryobitools eu) или директно до: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Посочете серийния номер и типа на продукта, отпечатани върху етикета.

Декларираме на своя лична отговорност, че продуктът, посочен по-долу, отговаря на всички съответни разпоредби на директивите и регламентите на Европейския съюз и хармонизираните стандарти по-долу.

Упълномощено лице за съставяне на техническия файл:*

BG RYOBI e търговска марка на Ryobi Limited u се използева под лиценз.
