РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ K 3.91 M Kärcher

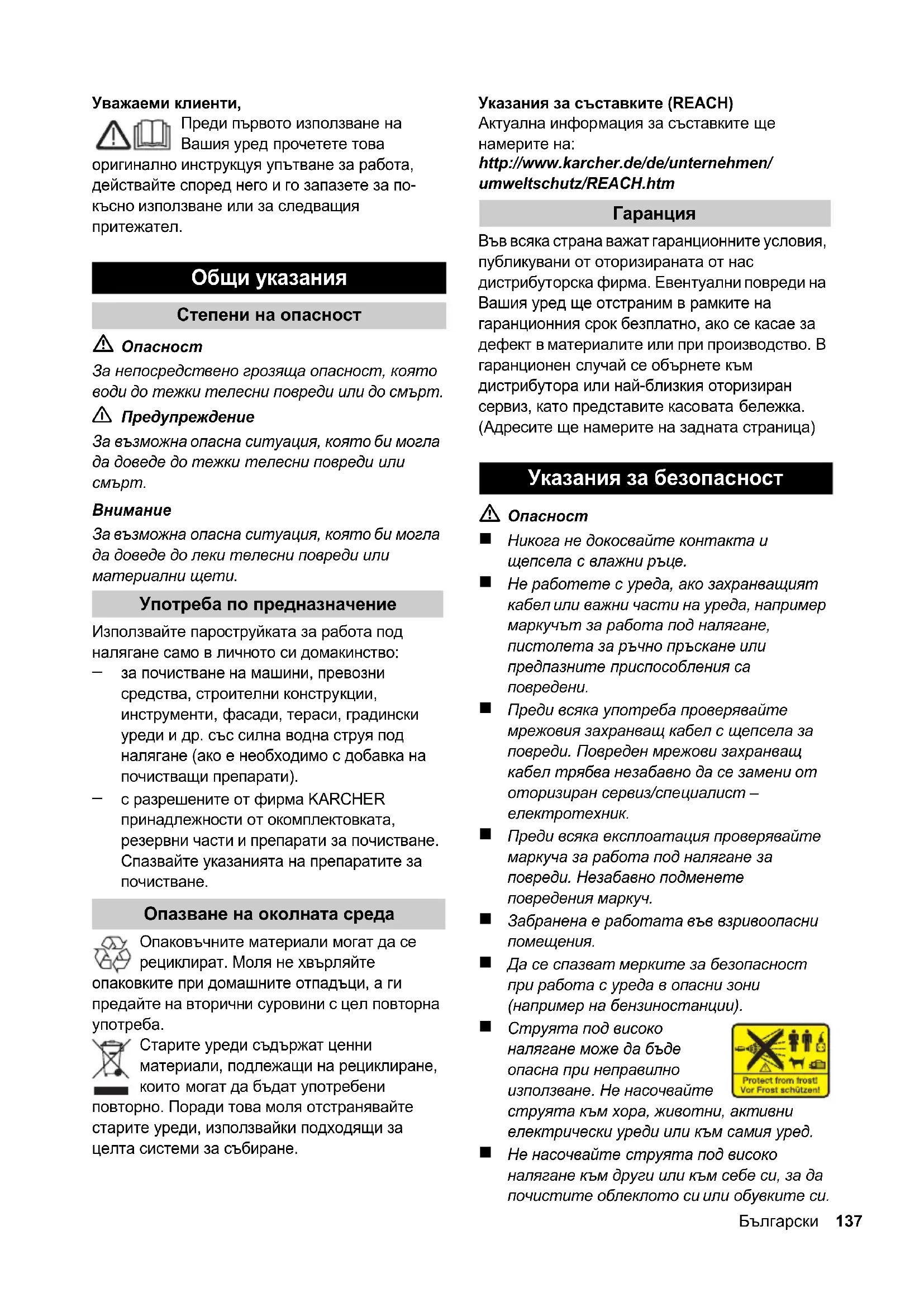

За непосредствено грозяща опасност, която води до тежки телесни повреди или до смърт.

Предупреждение За възможна опасна ситуация, която би могла да доведе до тежки телесни повреди или

За възможна опасна ситуация, която би могла да доведе до леки телесни повреди или материални щети. Използвайте пароструйката за работа под налягане само в личното си домакинство:

за почистване на машини, превозни средства, строителни конструкции, инструменти, фасади, тераси, градински уреди и др. със силна водна струя под налягане (ако е необходимо с добавка на почистващи препарати).

с разрешените от фирма KARCHER принадлежности от окомплектовката, резервни части и препарати за почистване. Спазвайте указанията на препаратите за почистване. Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна

Старите уреди съдържат ценни материали, подлежащи на рециклиране,

могат да бъдат употребени повторно. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране. Указания за съставките (REACH) Актуална информация за съставките ще намерите на: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В гаранционен случай се обърнете към дистрибутора или най-близкия оторизиран сервиз, като представите касовата

(Адресите ще намерите на задната страница)

Никога не докосвайте контакта и щепсела с влажни ръце.

Не работете с уреда, ако захранващият кабел или важни части на уреда, например маркучът за работа под налягане, пистолета за ръчно пръскане или предпазните приспособления са

Преди всяка употреба проверявайте мрежовия захранващ кабел с щепсела за повреди. Повреден мрежови захранващ кабел трябва незабавно да се замени от оторизиран сервиз/специалист – електротехник.

Забранена е работата във взривоопасни

Да се спазват мерките за безопасност при работа с уреда в опасни зони (например на бензиностанции).

Струята под високо налягане може да бъде опасна при неправилно използване. Не насочвайте струята към хора, животни, активни електрически уреди или към самия уред.

Не насочвайте струята под високо налягане към други или към себе си, за да почистите облеклото си или обувките си. Общи указания Степени на опасност Употреба по предназначение Опазване на околната среда

Указания за безопасност Български 1374 Deutsch

Да не се обливат предмети, които съдържат опасни за здравето вещества (напр. азбест).

Гумите на автомобилите и вентилите на автомобилните гуми могат да се повредят или спукат от високото налягане. Първият признак за това е обезцветяването на гумата. Повредените автомобилни гуми и вентили могат да доведат до фатални последици. При почистване оставете разстояние от поне 30 см!

Никога не засмуквайте течности, съдържащи разтворители, или неразредени киселини и разтворители! Такива са например бензин, разредители за бои или нафта. Силно разпръскваната струя е лесно възпламенима, експлозивна и отровна. Не използвайте ацетон, неразредени киселини и разтворители, защото те атакуват използваните в уреда материали.

Щепселът и куплунгът на удължителя трябва да бъдат водоустойчиви и не бива да се намират във вода.

Неподходящите удължители могат да са опасни. На открито използвайте само съответно разрешените и съответно обозначение удължители с достатъчно напречно сечение: 1 - 10 м: 1,5 мм

Винаги развивайте удължителя докрай от

Маркучите за работа под налягане, арматурата и връзките са важни за безопасността на уреда. Използвайте само препоръчаните от производителя маркучи за работа под налягане, арматури и връзки.

Този уред не е предназначен за обслужване от лица с ограничени физически, сензорни или умствени способности. Уредът не трябва да се използва от деца, младежи или неоторизирани лица. Децата трябва да бъдат под надзор, за да се гарантира, че няма да играят с уреда.

Потребителят трябва да използва уреда според предписанията. Той трябва да се съобразява с даденостите на място и да внимава при работа с уреда дали наоколо

Не използвайте уреда, ако в обсега се намират други лица, освен ако не носят защитно облекло.

За защита от напръскване с вода или мръсотия носете подходящо предпазно облекло и предпазни очила/маска.

При по-продължителни паузи изключете уреда от главния прекъсвач / прекъсвача на уреда или го извадете от щепсела.

Не използвайте уреда при температури под 0°C.

За да избегнете повреди, при почистване осигурете минимално разстояние от 30 см между струята и боядисаните повърхности.

По време на работа уредът да не се оставя без надзор.

Внимавайте кабелът на уреда или удължителят да не се повредят или скъсат поради настъпване, прегъване, опъване или друго. Пазете кабела от топлина, масла и остри ръбове.

Всички електрически части и елементи в обсега на работа трябва да са защитени от водната струя.

Уредът може да се включва само към електрически контакт, изпълнен от електротехник съгласно IEC 60364.

Свръзвайте уреда само към променлив ток. Напрежението трябва да съответства на цитираното върху табелката на уреда напрежение.

По причини на сигурността принципно препоръчваме задействането на уреда през защитно приспособление за падове в напрежението (макс. 30 mA).

Почистване, при което се отделят маслосъдържащи отпадъчни води, напр., при миене на двигателя и долната част на корпуса, трябва да става само на мивки със сепаратор за масла.

Този уред е разработен за ползване на препарати за почистване, които се доставят или препоръчват от производителя. Използването на други препарати за почистване или химикали може да влоши надеждността и безопасността на уреда. 138 БългарскиDeutsch 5

Предпазните приспособления служат за защита на потребителя и не трябва да се променят или заобикалят. Прекъсвачът на уреда предотвратява непреднамереното пускане в експлоатация на

Блокировката спира лоста на пистолета за ръчно пръскане и предотвратява непреднамерения старт на уреда. Преливният вентил предотвратява надвишаването на допустимото работно

Ако се освободи лостът на пистолета за ръчно пръскване, пневматичният контакт изключва помпата, струя високо налягане прекъсва. Ако лостът се придърпа, отново включва помпата. Обемът на доставка на уреда е изобразен на опаковката. При разопаковане проверете дали съдържанието е пълно. При липсващи принадлежности или при транспортни щети моля уведомете Вашия

В тази инструкция за употреба е описано максималното оборудване. В обема на доставка има разлики в зависимост от модела (вижте опаковката). Виж схемите на страница 2 1 Куплунг за свързване към захранване с

2 Извод за високо налягане 3 Прекъсвачи на уреда „0/OFF“ / „I/ON“ 4 Резервоар почистващ препарат 5 Всмукателен маркуч за почистващо

6 Място за съхранение на пистолета за ръчно

7 Дръжка за транспортиране 8 Място за съхранение на маркуча за работа под налягане 9 Място за съхранение на принадлежностите 10 Мрежови захранващ кабел

11 Захранване с вода 12 Пистолет за ръчно пръскане 13 Блокировка пистолет за ръчно пръскане 14 Маркуч за работа под налягане 15 Тръба за разпръскване с мелачка за

16 Тръба за разпраскване с регулиране на налягането (Vario Power) 17 Четка за миене Елементите от специалната окомплектовка разширяват възможностите за използване на Вашия уред. По-подробна информация

получите от оторизирания представител за уредите KARCHER. Предпазни приспособления Ключ на уреда Блокировка пистолет за ръчно пръскане Преливен вентил с пневматичен прекъсвач

Обем на доставката Описание на уреда Елементи от специалната окомплектовка Български 1396 Deutsch

Монтирайте приложените свободно към уреда части преди пускане в експлоатация.

Маркуча за работа под налягане да се постави в пистолета за ръчно пръскане, докато се чуе неговото фиксиране.

Внимавайте за правилната посока на присъединителния нипел.

Проверете сигурното свързване като дръпнете маркуча за работа под налягане. Съгласно валидните разпоредби не се позволява използване на уреда в мрежата за питейна вода без разделител на системата. Използвайте подходящ разделител на системата на фирма KARCHER или като алтернатива разделител на системата съгл. EN 12729 тип BA. Преминалата през разделителя на системата вода се

като негодна за пиене.

Замърсяванията във водата могат да повредят помпата под високо налягане и принадлежностите. За защита си препоръчва използването на воден филтър на KARCHER (специална принадлежност, № за поръчка 4.730-059). Съблюдавайте разпоредбите на водоснабдителната компания. За параметрите за свързване виж табелката на уреда/техническите параметри.

Използвайте усилен маркуч за вода (не е включен в доставката) с обичаен куплунг. (диаметър минимум 1/2 цола респ. 13 мм; дължина минимум 7,5 м).

Завийте куплунга, доставен заедно с уреда, на мястото за свързване на уреда със захранването с вода.

Поставете маркуча за водата върху куплунга на уреда и свържете със захранването с вода. Този уред за работа под високо налягане е подходящ за работа с всмукателния маркуч на KARCHER с възвратен клапан (специални принадлежности, № за поръчка 4.440-238) за изсмукване на вода от открити резервоари напр. от варели за събиране на дъждовна вода или езера (максимална височина на засмукване вижте в техническите данни).

Напълнете всмукателния маркуч с възвратен клапан с вода, завинтете извода за вода и го окачете във варела за събиране

Отделете маркуча за работа под налягане от извода за високо налягане на уреда.

Включете уреда „I/ON“ и изчакайте (макс. 2 минути), докато водата започне да излиза без мехурчета от извода за високо

Изключете уреда „0/OFF“.

Сух ход при повече от 2 минути води до увреждания на помпа високо налягане. Ако уредът не създаде налягане в рамките на 2 минути, изключете уреда и подходете според указанията в глава "Помощ при неизправности“.

Маркуча за работа под налягане да се свърже с извода за високо налягане на

Поставете тръбата за разпръскване в пистолета за ръчно пръскане и я фиксирайте със завъртане на 90°.

Отворете напълно крана за водата.

Излизащата през дюзата за високо налягане струя вода упражнява отпор върху пистолета за ръчно пръскане. Осигурете си сигурно положение за стоеж, дръжте здраво пистолета за ръчно пръскане и тръбата за разпръскване.

Деблокирайте лоста на пистолета за ръчно

Издърпайте лоста, уредът се включва.

Ако лоста се пусне отново, уредът отново се изключва. Високото налягане се запазва в системата. За най-обичайните работи по почистване. Работното налягане може да се регулира безстепенно между „Min“ и „Max“. Преди пускане в експлоатация Захранване с вода Захранване с вода от водопровода Всмукване на вода от открити контейнери Пускане в експлоатация Експлоатация Тръба за разпраскване с регулиране на налягането (Vario Power) 140 БългарскиDeutsch 7

Отпуснете лоста на пистолета за пръскане

Тръбата за разпраскване да се завърти в желаното положение. За упорити замърсявания. Не е подходящ за работа с почистващо

Подходяща за работа с почистващо средство. За съответната задача за почистване използвайте само средства за почистване и поддръжка на KARCHER, тъй като те са разработени специално за използване с Вашия уред. Използването на други средства за почистване и поддръжка може да доведе до бързо износване и отмяна на претенциите за гаранция. Моля, информирайте се в специализираната търговска мрежа или изискайте информации от KARCHER.

Напълнете разтвора на почистващо средство в резервоара за почистващо средство (спазвайте данните за дозиране на варела на почистващото средство).

Да се използва тръба за разпраскване с регулиране на налягането (Vario Power)

Тръбата за разпръскване да се завърти в положение „Mix“.

По този начин при експлоатация почистващият транспорт се смесва с водната струя.

Напръскайте сухата повърхност с малко препарат за почистване и оставете да подейства (но да не изсъхва).

Разтворената мръсотия да се изплакне със струя под високо налягане.

Отпуснете лоста на пистолета за пръскане

Блокирайте лоста на пистолета за ръчно

При прекъсване на работа за по- продължително време (над 5 минути), изключете допълнително уреда „0/OFF“.

Поставете пистолета за ръчно пръскане в мястото за съхранение на пистолета за ръчно пръскане.

Само отделете маркуча за работа под налягане от пистолета за ръчно пръскане или от уреда, ако в системата няма налично

След работа с почистващо средство закачете маркуча за всмукване в съд с чиста вода, включете уреда за около 1 минута с демонтирана тръба за разпръскване и изплакнете.

Отпуснете лоста на пистолета за пръскане

Изключете уреда „0/OFF“.

Затворете крана за водата.

Отделете уреда от захранването с вода.

Притиснете лоста на пистолета за пръскане на ръка, за да освободите системата от остатъчното налягане.

Блокирайте лоста на пистолета за ръчно

Поставете пистолета за ръчно пръскане в мястото за съхранение на пистолета за ръчно пръскане.

Приберете захранващия кабел, маркуча за работа под налягане и принадлежностите в

Тръба за разпръскване с мелачка за

Четка за миене Работа с почистващо средство Препоръчителен метод на почистване Прекъсване на работа Край на работата Български 1418 Deutsch

Преди всякакви работи по поддръжката уредът да се изключва и щепселът да се изважда от контакта. Уредът не се нуждае от поддръжка. Преди по-продължително съхранение, например през зимата:

Изпразнете уреда напълно от водата: Включете уреда без подвързан маркуч за работа под налягане и без подвързано захранване с вода (макс. 1 мин) и изчакайте, докато от извода за високо налягане спре да излиза вода. Изключете уреда.

Изтеглете филтъра от всмукателния маркуч за почистващо средство и по почистете под течаща вода.

Изтеглете цедката от връзката за крана за вода с помощта на плоски клещи и я почистете под течаща вода.

Уреда и принадлежностите да се пазят от замръзване. Уредът и принадлежностите се разрушават при замръзване, ако са напълно изпразнени от вода. За да се избегнат увреждания:

Уреда и всички принадлежности да се съхраняват в защитено от замръзване

Използвайте само оригинални резервни части на KARCHER. Списък на резервните части ще намерите в края на настоящото Упътване за

Можете сами да отстраните дребните повреди, като следвате дадените по-долу описания. В случай на съмнение се обърнете към

Преди всякакви работи по поддръжката уредът да се изключва и щепселът да се изважда от контакта. Ремонтни работи и работи по електрическите елементи могат да се извършват само от оторизиран сервиз.

Издърпайте лоста на пистолета за ръчно пръскане, уредът се включва.

Проверете дали посоченото на типовата табелката напрежение съвпада с напрежението на източника на ток.

Проверете захранващия кабел за

Проверете настройката на тръбата за разпръскване.

Обезвъздушаване на уреда: Включете уреда без маркуч за работа под налягане и изчакайте (макс. 2 минути), докато водата започне да излиза без мехурчета от извода за високо налягане. Изключете уреда и отново подвържете маркуча за работа под

Проверете захранването с вода.

Изтеглете цедката от връзката за крана за вода с помощта на плоски клещи и я почистете под течаща вода. Причина: Спадане на напрежението поради слаба електрическа мрежа или при използване на удължител.

При включването първо издърпайте лоста на пистолета за ръчно пръскане, след това поставете прекъсвача на уреда на „I/ON“.

Почистване на дюза високо налягане: Махнете замърсяванията от отвора на дюзата с помощта на игла и изплакнете с вода напред.

Малката липса на херметичност на уреда е обусловена технически. При силна липса на херметичност се обърнете към оторизиран

Да се използва тръба за разпраскване с регулиране на налягането (Vario Power) Тръбата за разпръскване да се завърти в положение „Mix“.

Почистете филтъра на всмукателния маркуч за почистващо средство. Грижи и поддръжка

Защита от замръзване Резервни части Помощ при неизправности Уредът не работи Уредът не достига налягане Уредът не потегля, моторът бръмчи Силни колебания в налягането Уредът не е херметичен Почистващото средство не се засмуква 142 БългарскиDeutsch 9

Проверете всмукателния маркуч за почистващо средство за огънати места. Запазваме си правото на технически

С настоящото декларираме, че цитираната по- долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕО. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност. Подписалите действат по възложение и като пълномощници на управителното тяло. Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 D - 71364 Winnenden Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 Технически данни K 3.91 M K 4.91 M Захранване с вода Температура на постъпващата вода (макс.) °C 40 Дебит за постъпващата вода (мин.) л/мин 10 Налягане на постъпващата вода (макс.) MPa 1,2 Макс. височина на

1~50 Hz V230 Присъединителна мощност kW 1,7 1,9 Предпазител (инертен) A10 Клас защита

Градус на защита IP X5 Данни за мощността Работно налягане MPa 11 12 Максимално допустимо

л/мин 0,3 Сила на отпора на пистолета за ръчно

N15 Стойност на вибрациите в областта на дланта – ръката (ISO 5349)
