РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HCA62844GH BEKO

WARNUNG: Bevor Sie die Glühlampen anfassen, sollten Sie sicherstellen, dass diese abgekühlt sind. Wenden Sie sich zum Auswechseln der Lampe an einen Vertreter des autorisierten Kundendienstes.Продуктът е произведен в съвременни заводи, щадящи околната среда, без вреда за природата. Приложението сответства на разпоредбата WEEE. Не съдържа РСВ. Моля, първо прочетете настоящото ръководство! Уважаеми клиенти, Благодарим ви, че избрахте продукт на Беко. Надяваме се да получите отлични резултат от нашия продукт, произведен от висококачествени материали по най-модерна технология. Затова преди да преминете към употребата на уреда, ви молим първо да прочетете цялото ръководство за употреба, както и другата придружителна документация, като ги запазите за справка в бъдеще. Ако продуктът смени собственика си в бъдеще, то предоставете и ръководството за употреба заедно с уреда. Следвайте всички предупреждения и указания от ръководството за употреба. Не забравяйте, че това ръководство за употреба важи и за няколко други модела. Разликите между моделите са описани подробно в ръководството. Значение на символите В различните раздели на ръководството са използвани следните символи:

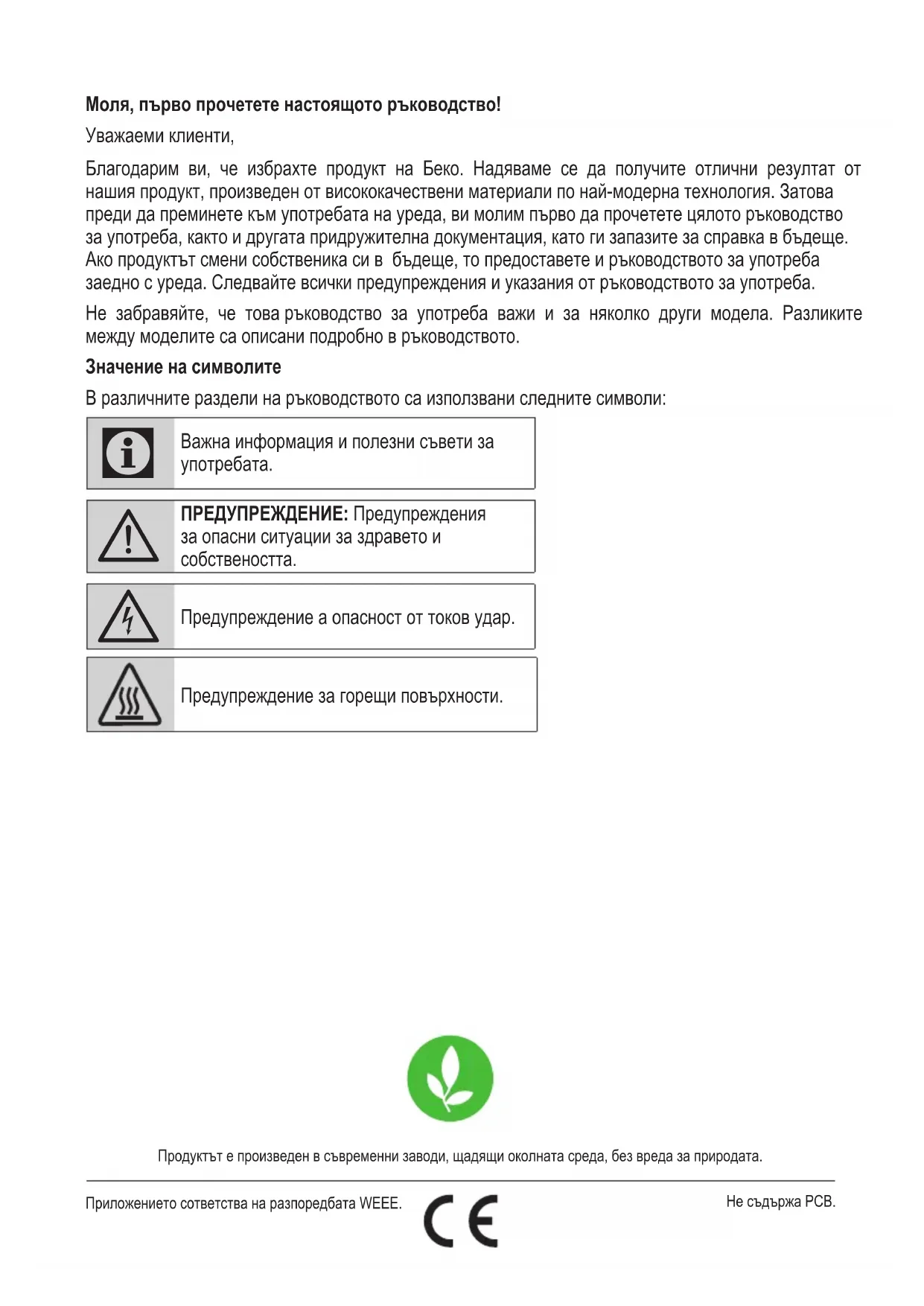

Важна информация и полезни съвети за употребата.

ПРЕДУПРЕЖДЕНИЕ: Предупреждения за опасни ситуации за здравето и собствеността.

Предупреждение а опасност от токов удар. Предупреждение за горещи повърхности.36 / БГ Абсорбатор / Ръководство за потребтиеля

Важни инструкции във връзка с безопасността и околната среда Този раздел съдържа инструкции за безопасност, които ще ви по- могнат да се защитите от риск от нараняване или повреди на собствеността. Непазването на инструкциите обезсилва предос- тавената гаранция.

1.1 Обща безопасност

• Монтажът и ремонтите трябва да се извършват от упълномо- щен сервизен агент. Фирмата производител няма да носи от- говорност за причинени от не- упълномощени лица щети.

• Уредът не е предназначен за използване от лица (включи- телно деца) с намалени физи- чески, сензорни или умствени възможности или такива, които нямат опит или познания. Де- цата трябва да се наблюдават, за да се гарантира, че няма да играят с уреда.

• Винаги изключвайте уреда от захранването по време на мон- таж, поддръжка, почистване и

• При повреди в захранващия кабел е необходимо той да бъде сменен от квалифицирано лице, упълномщено от произво- дителя, отдела за обслужване след продажбата или други по- добни лица (за предпочитане електротехници) или посоче- ните от вносителя лица.

• Работното напрежение е 220 до 240 волта.

• Ако уредът е повреден, не трябва да се използва, освен ако не бъде ремонтиран от упълномощен сервизен агент. Съществува риск от токов удар!

• Не прокарвайте захранващия кабел в близост до котлони. В противен случай кабелът може да причини пожар, тъй като е възможно да се стопи лесно.

• Никога не включвайте абсорба- тора преди да е завършил мон-

• За най-добра ефективност външният проводник не трябва да бъде по-дълъг от 4 m. Необ- ходимо е да прави повече от 2 перпендикулярни (90°) ъгъла и диаметърът му трябва да бъде минимум ø120 mm.37 / БГ Абсорбатор / Ръководство за потребтиеля

• Изключете уреда от захранва- нето преди работа по вътреш- ните части.

• Използвайте уреда само със за- земени контакти.

• Можете да използвате тръба с диаметър 120 mm или 150 mm върху връзката на димоотвода към абсорбатора.

• Не правете връзки към димо- отводи, свързани с готварски печки, вентилационни шахти или димоотводи с издигащи се пламъци. Спазвайте правилата за изпускане в атмосферата.

• Височината между долната повърхност на абсорбатора и горната повърхност на печката/ фурната не трябва да бъде по- малко от 50 cm при газови кот- лони и 45 cm при електрически

• Не работете с абсорбатора без поставени алуминиеви филтри и не отстранявайте филтрите по време на работа.

• Никога не докосвайте лампите на абсорбатора, ако са рабо- тили продължително време. Горещите лампи може да при- чинят изгаряния.

• Избягвайте високи пламъци под продукта. В противен случай частиците на масления филтър могат да се запалят и да причи-

• Вклчвайте котлоните след като поставите върху тях тенджера или тиган. В противен случай издигащата се топлина може да деформира определени части на продукта.

• Изключвайте котлоните преди да отстраните от тях тендже- рите или тиганите.

• Избягвайте да поставяте въз- пламеними материали под аб-

• При пържене на храни е въз- можно олиото да се запали. Следователно внимавайте за дрехите и завесите.

• Никога не оставяйте готвар- ската печка без наблюдение, когато пържите; в противен случай горещото олио може да приини пожар.

Важни инструкции във връзка с безопасността и околната среда38 / БГ Абсорбатор / Ръководство за потребтиеля

• Съществува риск от пожар, ако абсорбаторът не се почитсва в посочените периоди.

• Бъдете изключително внима- тели и носете ръкавици, когато почиствате абсорбатора.

• Препоръчваме да включите уреда за няколко минути преди да започнете да готвите, за да увеличите смукателната му мощ. По този начин ще създа- дете продължителна и стабилна смукателна мощ при възникване

• Оставете абсорбатора да ра- боти 15 минути след края на готвенето или пърженето, за да отстраните миризмите и парите от кухнята.

• Когато използвате абсорбатора, особено с газови печки, се уве- рете, че средата се вентилира с чист въздух.

• Обърнете внимание и не свърз- вайте уреда към димоотводи, използвани от неелектрически уреди. (Т.е.: Димоотводи за на- гревателни печки).

• Едновременното безпроблемно използване на абсорбатора с друг уред, изискващ въздух, е възможно само при ниско на- лягане от 4 Pa (0.04 mbar), при което се избягва повторното абсорбиране на газове. Това може да се постигне само при постъпване на въздух от непо- крити отвори (врати, прозорци, вентилационни отвори или други технически приспособления). Особено важно е да осигурите достатъчен въздушен поток. Ди- моотвод, който осигурява дос- тъп/отвеждане на въздух не е достатъчен за тази цел.

• Опаковъчните материали са опасни за децата. Пазете опа- ковъчните материали на безо- пасно място, далеч от обсега на

• Електрическите уреди са опасни за децата. Пазете децата от продукта. Не позволявайте де- цата да играят с уреда.

Важни инструкции във връзка с безопасността и околната среда39 / БГ Абсорбатор / Ръководство за потребтиеля

• Уредът може да се използва от деца, които са на възраст над 8 години и от лица с ограничени физически, сензорни или ум- ствени възможности, или които нямат познания и опит, ако те бъдат наблюдавани по отноше- ние на безопасното му използ- ване или са инструктирани и разбират рисковете от използ- ването на продукта. Децата не трябва да играят с уреда.

• ВНИМАНИЕ: Достъпните части могат да се нагреят по време на употреба при използ- ване с уред за готвене.

• Уредът е предназначен само за битова употреба. Не е подходящ за комерсиална употреба и не трябва да се използва за цели извън предназначението му.

• Производителят не носи отго- ворност за щети, причинени от неправилно използване или поддържане.

• Експлоатационният живот на уреда е 10 години. Това е и периодът на предлагане на резервни части за правилно функциониране на продукта.

• ПРЕДУПРЕЖДЕНИЕ: Ако не фиксирате винтовете в съответ- ствие с инструкциите в насто- ящото ръководство, са възможни свързани с електричеството ри-

1.3 Съответствие на директи-

вата WEE и изхвърляне на от- падъчните продукти Уредът съответства на европейската директива WEEE (2012/19/EU). Продуктът носи символ за класифика- ция за отпадъчно електрическо или електронно оборудване (WEEE). Този продукт е произведен от висококачествени части и материали, които могат да бъдат използ- вани повторно и рециклирани. В края на експло- атационния му живот не изхвърляйте уреда с обикновените битови отпадъци. Занесете го в събирателен пункт за рециклиране на електри- ческо и електронно оборудване. Свържете се с местните власти, за да научите къде е най-близ- кият събирателен пункт. Съответствие с директивата RoHS: Закупеният от вас продукт съответства на ев- ропейската директива RoHS (2011/65/EU). Не съдържа описаните в директивата вредни и заб- ранени материали.

Опаковката на продукта е изготвена от подлежащи на рециклиране материали в съответствие с националното ни зако- нодателство. Не изхвърляйте опаковъчните ма- териали с битови или други отпадъци. Отнесете ги в център за събиране на опаковъчни матери- али, посочен от местните власти.

Важни инструкции във връзка с безопасността и околната среда40 / БГ Абсорбатор / Ръководство за потребтиеля Маркировките на продукта или стойностите, посочени в други документи, доставени с него са стойности, получени при лабораторни условия, съгласно приложими стандарти. Тези стойности може да варират, в зависимост от работните условия на продукта и условията на околната среда. Използване с въглен филтърИзползване с

2 Технически спецификации на уреда41 / БГ Абсорбатор / Ръководство за потребтиеля Свържете се с най-близкия упълномощен сер- визен агент за монтаж на абсорбатора. *Подготовката на мястото и електрическото инсталиране на продукта са отговорност на потребителя.

ПРЕДУПРЕЖДЕНИЕ: Отстранете защитното фолио (ако има такова) от повърхността на абсорбатора и димоотвода след

Височината между долната повърхност на аб- сорбатора и горната повърхност на печката/ фурната не трябва да бъде по-малко от 50 cm при газови котлони и 45 cm при електрически

Електрическите връзки трябва да се направят от квалифициран електротехник. Монтирайте продукта така, че да можете да достигате захранващия кабел (щепсел, кон- такт) лесно след монтажа. Размерите са дадени в mm. 3.1. Свързване на захранването

• Захранването трябва да съответства на посочените в корпуса на абсорбатора данни. Свържете абсорбатора към контакт, съответстващ на посочените върху него данни, и го разположете така, че да бъде на достъпно място. След монтажа, ако уредът няма щепсел (директно захранване) или щепселът е труднодостъпен, използвайте превключвател в линията, който позволява изклчване на захранването при условия на свръхток от категория III.

ПРЕДУПРЕЖДЕНИЕ: Преди да свържете отново абсорбатора към захранването и да проверите дали работи правилно, се уверете, че захранващият кабел е свързан правилно.

• Абсорбаторът е оборудван със специален захранващ кабел. Свържете се с упълно- мощен сервизен акент, ако захранващият кабел се повреди. 3.2. Монтаж

3.2.1 Преди да започнете

• Проверете дали продуктът има подходящ размер за мястото на монтажа.

• Отстранете въгления филтър (*), ако е доставен (вижте съответния параграф). Той се монтира, само ако желаете да използвате абсорбатора като модел с филтър.

• Проверете дали с асорбатора са доставени други материали (например пакет с винтове (*), гаранционна карта (*) и др.) и ако това е така, ги отстранете и съхранете на друго място.

• Ако е възможно отстранете свободностоя- щите или плъзгащи се котлони и ги издър- пайте настрани, за да достигнете задната стена / тавана лесно. Ако не е възможно, покрийте плота, котлона или фурната с плътно защитно покривало, за да ги запа- зите от повреди и замърсяване. Изберете равна повърхност за монтиране на уреда. Покрийте повърхността със защитно покри- вало и разположете всички разопаковани части върху него.

• Освен това проверте дали в областта за сглобяване на абсорбатора има контакт (в близост в достъпната област след монтажа на абсорбатора) и дали е възможно свързване на аспирацията на абсорбатора (само за модели с аспирация). 3 Монтаж на уреда42 / БГ Абсорбатор / Ръководство за потребтиеля 3 Монтаж на уреда

• Завършете необходимите операции на стената (например включване на щепсела и/или пробиване на отвор за маркуча за отвеждане). Предлагат се широки шпонки за фиксиане на абсорбатора към разнообразни типове стени / тавани. Освен това е неободимо да се потвър- ди съвместимостта на материала с материала на стената/тавана от упълномощен техник. Стената/таванът трябва да издържат теглото на абсорбатора. Не монтирайте уреда на повърх- ности от керамични плочи, гипс или силикон. Прикрепвайте само към стена. Ако има панел и/или странична стена, и/или ме- бели, проверете дали има достатъчно място за сглобяване на абсорбатора и дали панелът за управление ще бъде лесно достъпен.43 / БГ Абсорбатор / Ръководство за потребтиеля 3 Монтаж на уреда

3.2.2 Подготовка за монтиране

на абсорбатора на стената По-долу е дадена информацията, необходима за подготовката на монтажното място на аб-

1. Обозначете повърхността, върху която иска-

те да окачите сглобката. (Фигура 1)

2. Фиксирайте шаблона на сглобката върху

монтажното място на абсорбатора. (Фигура 2)

3. Пробийте отвор със свредло Ø 8 mm на мар-

кираните точки. (Фигура 3)

4. С помощта на чук прикрепете 3 броя шпонки

Ø 8x40 mm в пробитите отвори. Завийте 2 винта Ø 5x45 mm в поставените по описания по-горе начин шпонки. Необходимо е да има междина от 5 mm между главата на винта и стената. (Фигура 4) 444 / БГ Абсорбатор / Ръководство за потребтиеля

димоотвода на абсорбатора Пробийте отвори на маркираните точки със свредло Ø8 mm, за да прикрепите плочата на димоотвода. С помощта на чук поставете две шпонки Ø 8x40 mm в пробитие отвори. Завийте 2 винта Ø 5x45 mm към поставените по описа- ния начин шпонки. (Фигура 5)

абсорбатора на стената

1. Отстранете предния панел, за да прикрепите абсорбатора към стената.(Фигура 7)

3. Поставете абсорбатора по такъв начин, че винтовете да съвпадат с главите на винто-вете. (Фигура 9)

5. За да закрепите абсорбатора, използвайте

на кабела използвайте винтове Ø 3.5x9.5. (Figure 12) 3 Монтаж на уреда47 / БГ Абсорбатор / Ръководство за потребтиеля

7. Разположете връзката на димоотвода както

• Използвайте високата смукателна мощ, ако в кухнята има твърде много пари. Препоръчва се засмукването на абсорбатора да се включи 5 минути преди началото на готвенето и да продължи да работи както по време на приготвянето, така и 15 минути след приключването му.

T1. Бутон за включване/изключване. Ако уре- дът е изключен, е необходимо да го вклю- чите. Ако уредът е на определено ниво на скорост, то се изключва. T2. Включва уреда на нива на скорост 1, 2 и 3. Включва уреда на ниво на скорост 1. Светва светлинен индикатор 1. Включва уреда на ниво на скорост 2. Светва светлинен индикатор 2. Включва уреда на ниво на скорост 3. Светва светлинен индикатор 3. T3. Включва уреда на ниво на скорост 4 за 5 минути. Докато уредът работи на произ- волно ниво (1,2,3) натискането на бутона води до стабилно светене на светлинния индикатор на скоростта и примигване на светлинния индикатор за ниво на скорост

4. В края на 5 минути светлинния инди-

катор за ниво на скорост 4 изгасва и про- дуктът излиза от режим на максимална скорост. Ако натиснете бутона за ниво на скорост 4 преди изтичането на 5 минути, продуктът излиза от режима на максимал- на скорост. T4. Бутон за вкл./изкл. на лампата. Натиснете бързо този бутон, за да включите/изклю- чите лампата. Натиснете и задръжте за повече от 1 секунда, за да изберете едно от 5 нива на ярскост.

4.3 Аларма на филтъра за

Примигването на светлинен индикатор 1 пре- дупреждава потребителя да почисти металния филтър. При наличие на тази аларма е време да почистите филтъра за мазнини. Натиснете и задръжте бутона за вкл./изкл. за 3 секунди, за да нулирате предупреждението, когато пор- дуктът работи. Светлинен индикатор 1 преста- ва да примигва.

4.4 Аларма на въгления

Продуктът се доставя с деактивирана аларма на въгленя филтър. Натиснете и задръжте бу- тон 1 и 2 за 3 секунди, за да активирате пре- дупреждението за почистване на въгления филтър, когато продуктът е изключен. Светва първо светлинен индикатор 1, а след това 1 и 2, за да покажат, че алармата е активирана. Натиснете и задръжте бутони 1 и 2 за 3 се- кунди, за да деактивирате предупреждението, когато продуктът е изключен. Светват първо светлинни индикатори 1 и 2, а след това 1, за да покажат, че алармата е деактивирана. Примигването на светлинен индикатор 2 пре- дупреждава потребителя да почисти въгления филтър. Натиснете и задръжте бутона за вкл./ изкл. за 3 секунди, за да нулирате предупреж- дението, когато пордуктът работи. 4 Работа с уреда T1 T2 T3 T449 / БГ Абсорбатор / Ръководство за потребтиеля 4 Работа с уреда

Ако едновременно са активни предупреждения за почистване на въглен и метален филтър, нулирането трябва да се извърши поотделно за всяко от предупрежденията.

• По време на работа на абсорбатора регу- лирайте нивата на скорост според интен- зивността на миризмите и парите, за да предотвратите нежелана енергоконсумация.

• Използвайте ниски скорости (1-2) при нор- мални условия и високи скорости (3-4) при голяма интензивност на миризмите и парите.

• Лампите на абсорбатора са предназначени за осветяване на зоната за готвене. Използването им за осветление на кухнята ще воведе до нежелана енергоконсумация и неадекватно осветление.50 / БГ Абсорбатор / Ръководство за потребтиеля

• Преди почистване и поддръжка изключете уреда и изключете превключвателя на захранването или разхлабете/изключете предпазителя на захранващата веига на абсорбатора.

• Абсорбаторът трябва да се почиства редовно (при всяко почистване и поддръжка на филтъра за мазнини) отвътре и отвън.

• Почиствайте абсорбатора като използвате натопена в топла вода и неутрален течен почистващ препарат кърпа.

• Не използвайте абразивни продукти. НЕ ИЗПОЛЗВАЙТЕ СПИРТ.

ПРЕДУПРЕЖДЕНИЕ: При неспазване на основните инструкци за почистване на абсорбатора и ако не сменяте фитрите, е възможен пожар.

• Поради тази причина препоръчваме да следвате споменатите инструкции.

• Производителят не носи отговорност за двигателя и щети от пожар, причинени поради неправилна поддръжка или неследване на споменатите по-горе препоръки за безопасност.

5.2 Почистване на стъкления

• Стъкленият панел и смукателните повърх- ности трябва да се почистват на същия ин- тервал, както филтрите за мазнина.

• Почиствайте с кърпа, навлажна в неутрален течен почистващ препарат.

• Избягвайте използването на абразивни материали. НЕ ПОЧИСТВАЙТЕ СЪС СПИРТ!

5.3 Въглен филтър (само за

модели с филтриране)

• След дълъг период на употреба въгленият филтър може да се запълни, в зависимост от типа на храните, които приготвяте, и от това дали сте почиствали редовно филтъра за мазнини.

• Във всички случаи трябва да се сменя поне веднъж на всеки четири месеца (или когато системата за отчитане на филтъра покаже, че той трябва да се смени). (Фигура 16)

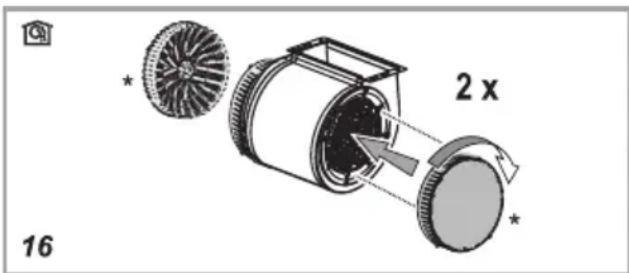

• Въгленият филтър не може да се мие и използва отново. Кръгъл въглен филтър

• Разположете един филтър в близост до защитните кухини за витлото на двигателя, и завъртете частта по часовниковата стрелка.

• Завъртете частта в обратна на часовниковата стрелка посока, за да я разглобите.

5.4 Филтър за мазнини

• Задържа частиците на мазнините при

• Филтърът за мазнини трябва да се почиства ежемесечно (или при задействане на системата за индикация - ако е налична в закупения модел) на ръка или на ниска температура и кратка програма в съдомиална машина като използвате некиселинен препарат за почистване.

• При миене в съдомиална машина цветът на филтъра за мазнини може да избледнее, но това не оказва влияние върху качествата му. 5 Почистване и подръжка51 / БГАбсорбатор / Ръководство за потребтиеля 5 Почистване и подръжка

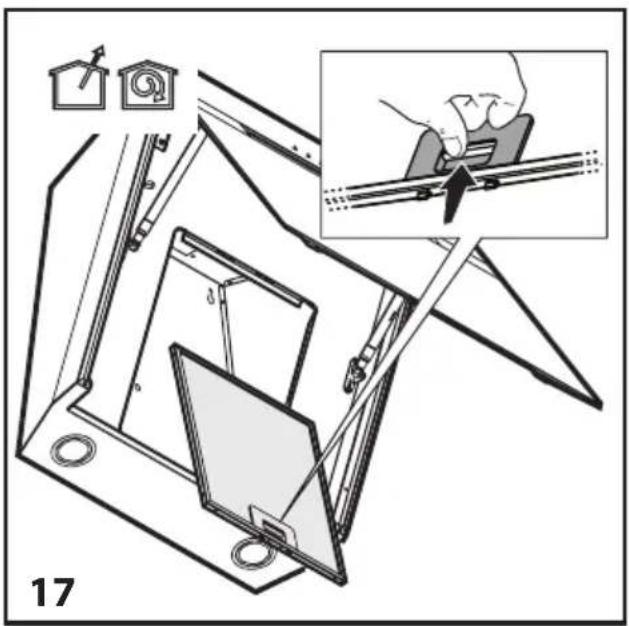

• Издърпайте лоста за освобождаване на пружината, за да извадите филтъра за мазнини. (Фигура 17)

• Не забравяйте да почистите абсорбатора незабавно след пържене. • Използвайте мека кърпа натопена в течен препарт за почистване и избършете външната повърхност на абсорбатора. • Никога не използвайте абразиви или надраскващи материали за почистване. • Можете да използвате предлаганите в търговската мрежа препарати за почистване за отстраняване на упорити замърсявания като спазвате предупрежденията върху продукта. За да не надраскате корпуса от матирана стомана, го бършете в посоката на матиране. • Не използвайте почистващи препарата, съдържащи хидрохлорна киселина, белина или абразивни прахове, за да поддържате качеството на повърхността на продукта. Използвайте навлажнена в сапунена вода кърпа или специални почистващи спрейове за неръждаема стомана при почистване на стоманените повърхности. Отстранете защитното фолио от уреда. Внимание: Възможно е да причините пожар, ако не спазвате инструкциите за почистване и смяна на филтрите на абсорбатора. Ако е необходимо да транспортирате уреда.Запазете оригиналната му опаковка. Транспортирайте уреда в оригиналната опаковка и следвайте транспортните й маркировки.Ако не разполагате с оригинална опаковка:
• Не поставяйте тежки предмети върху абсорбатора. • Защитете външната повърхност от удари.
• Опаковайте продукта така, че да не бъде повреден при транспортирането.

5.6 Смяна на лампите
