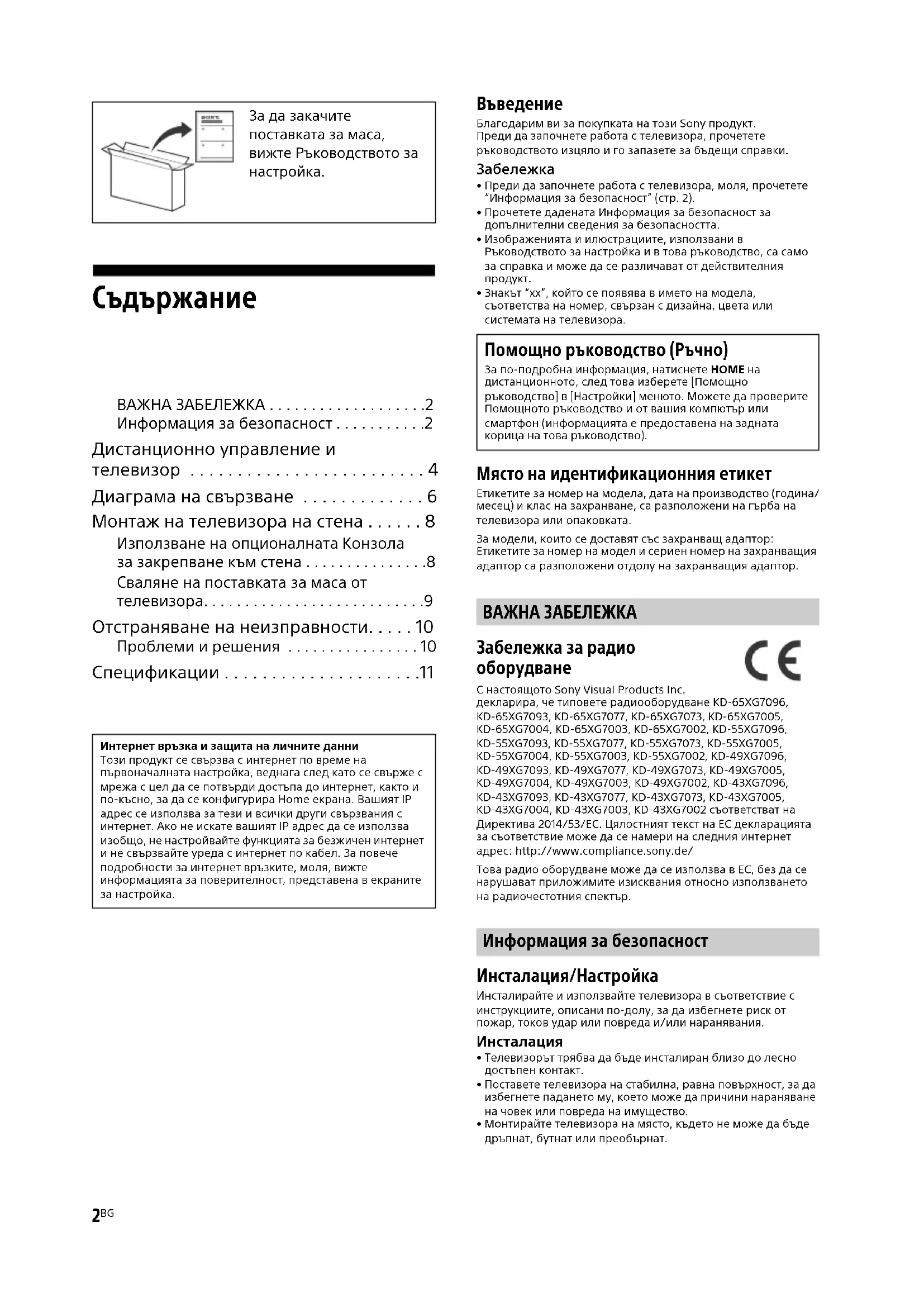

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Bravia KD65XG7003 SONY

Благодарим ви за покупката на този Sony продукт.Преди да започнете работа с телевизора, прочетете ръководството изцяло и го запазете за бъдещи справки.

• Преди да започнете работа с телевизора, моля, прочетете “Информация за безопасност” (стр. 2).• Прочетете дадената Информация за безопасност за допълнителни сведения за безопасността.• Изображенията и илюстрациите, използвани в Ръководството за настройка и в това ръководство, са само за справка и може да се различават от действителния продукт.• Знакът “xx”, който се появява в името на модела, съответства на номер, свързан с дизайнa, цвета или системата на телевизора. Място на идентификационния етикет Етикетите за номер на модела, дата на производство (година/месец) и клас на захранване, са разположени на гърба на телевизора или опаковката.За модели, които се доставят със захранващ адаптор:Етикетите за номер на модел и сериен номер на захранващия адаптор са разположени отдолу на захранващия адаптор. ВАЖНА ЗАБЕЛЕЖКА Забележка за радио

С настоящото Sony Visual Products Inc. декларира, че типовете радиооборудване KD-65XG7096, KD-65XG7093, KD-65XG7077, KD-65XG7073, KD-65XG7005, KD-65XG7004, KD-65XG7003, KD-65XG7002, KD-55XG7096, KD-55XG7093, KD-55XG7077, KD-55XG7073, KD-55XG7005, KD-55XG7004, KD-55XG7003, KD-55XG7002, KD-49XG7096, KD-49XG7093, KD-49XG7077, KD-49XG7073, KD-49XG7005, KD-49XG7004, KD-49XG7003, KD-49XG7002, KD-43XG7096, KD-43XG7093, KD-43XG7077, KD-43XG7073, KD-43XG7005, KD-43XG7004, KD-43XG7003, KD-43XG7002 съответстват на Директива 2014/53/ЕС. Цялостният текст на ЕС декларацията за съответствие може да се намери на следния интернет адрес: http://www.compliance.sony.de/Това радио оборудване може да се използва в ЕС, без да се нарушават приложимите изисквания относно използването на радиочестотния спектър. Информация за безопасност Инсталация/Настройка Инсталирайте и използвайте телевизора в съответствие с инструкциите, описани по-долу, за да избегнете риск от пожар, токов удар или повреда и/или наранявания.

• Телевизорът трябва да бъде инсталиран близо до лесно достъпен контакт.• Поставете телевизора на стабилна, равна повърхност, за да избегнете падането му, което може да причини нараняване на човек или повреда на имущество.• Монтирайте телевизора на място, където не може да бъде дръпнат, бутнат или преобърнат. За да закачите поставката за маса, вижте Ръководството за

Интернет връзка и защита на личните данниТози продукт се свързва с интернет по време на първоначалната настройка, веднага след като се свърже с мрежа с цел да се потвърди достъпа до интернет, както и по-късно, за да се конфигурира Home екранa. Вашият IP адрес се използва за тези и всички други свързвания с интернет. Ако не искате вашият IP адрес да се използва изобщо, не настройвайте функцията за безжичен интернет и не свързвайте уреда с интернет по кабел. За повече подробности за интернет връзките, моля, вижте информацията за поверителност, представена в екраните за настройка. Помощно ръководство (Ръчно) За по-подробна информация, натиснете HOME на дистанционното, след това изберете [Помощно ръководство] в [Настройки] менюто. Можете да проверите Помощното ръководство и от вашия компютър или смартфон (информацията е предоставена на задната корица на това ръководство).D:\LIFA\@ Jobs\SG\SY19_SG_EU_RG_121\4748137121\4748137121_17BG\4748137121_17BG.fm master page: Right KD-65XG70xx / 55XG70xx / 49XG70xx / 43XG70xx 4-748-137-12(1)

• Поставете телевизора така, че стойката за маса на ТВ да не е стърчи от масата, на която е поставен телевизорът (не се доставя). Ако стойката за маса е издадена навън спрямо масата, на която е поставен телевизора, това може да доведе до преобръщане или падане на телевизора и да доведе до нараняване на човек или повреда на телевизора.

• Монтажът на устройството към стената трябва да се извърши само от квалифициран персонал.

• За по-голяма безопасност ви препоръчваме да използвате оригиналните аксесоари на Sony, включително: Конзола за закрепване към стена: SU-WL450

• На всяка цена използвайте винтовете приложени към Конзолата за закрепване към стена, когато закачате Конзолата за закрепване към стена към телевизора. Приложените винтове са проектирани както е показано на илюстрацията, измерването е направено спрямо закачващата повърхност на Конзолата за закрепване към

Диаметърът и дължината на винтовете се различават в зависимост от модела на Конзолата за закрепване към

Използването на винтове, различни от тези в комплекта на конзолата, може да доведе до вътрешни повреди на телевизора или да стане причина за падането му и т.н.

• Преди да местите телевизора, изключете всички кабели от

• Пренасянето на голям телевизор изисква двама или повече

• Когато местите телевизора на ръце, дръжте го, както е показано по-долу. Не натискайте LCD панела и рамката около екрана.

• Когато повдигате или местите телевизора, го дръжте здраво от долу.

• При пренасяне не излагайте телевизора на сътресения или прекалени вибрации.

• Когато пренасяте телевизора при ремонт или при смяна на жилището, пакетирайте го, като използвате оригиналната опаковка и материали за пакетиране. Предотвратяване на падане KD-65XG70xx / 55XG70xx KD-49XG70xx / 43XG70xx Винт (M6) Конзола за закрепване към

Заден капак на телевизора 8 mm – 12 mm 8 mm – 12 mm Винт M6 (не се доставя)

(не се доставя) 1,5 N·m {15 kgf·cm} 8 mm – 12 mm Винт M6 (не се доставя)

Разположението, формата, наличността и функциите на бутоните на дистанционното управление могат да се различават в зависимост от региона/държавата/модела на телевизора. / (Избор на вход/Задържане на

В ТВ режим: Показва и избира входния източник.В режим Текст: Задръжа текущата страница. (ТВ готовност) DIGITAL/ANALOG Превключва между цифров и аналогов вход. SYNC MENU Показва BRAVIA Sync Menu.За по-подробна информация, натиснете HOME на дистанционното, след това изберете [Помощно ръководство] в [Настройки] менюто. Бутони с цифри EXIT

Показва текстова информация. Цветни бутони YouTube (Само за определени региони/страни/модели телевизори) NETFLIX (Само за определени региони/страни/модели телевизори) / (Инфо/Показване на текст) Показва информация. SLEEP Натиснете неколкократно, докато на телевизора се покаже времето в минути ([Изкл.]/[15 мин.]/[30 мин.]/[45 мин.]/[60 мин.]/[90 мин.]/[120 мин.]), което искате телевизорът да остане включен, преди да се изключи. За да отмените таймера за заспиване, натиснете SLEEP неколкократно, докато се появи [Изкл.]. GUIDE/ Показва цифровия EPG (справочник на цифровите програми). RETURN/ OPTIONS Показва списък с преки пътища към някои менюта за настройки.Изброените опции се различават в зависимост от текущия вход и съдържание. HOME

Навигация в екранното меню и избор.Забележка

• Бутонът с цифра 5, , PROG + и бутонът AUDIO имат тактилни точки. Използвайте тактилните точки като отправни, когато работите с телевизора.

+/– (Сила на звука) (Прескачане) (Заглушаване) PROG +/–// В ТВ режим: Избира канал. В режим Текст: Избира следващата () или предишната () страница. AUDIO Изберете съответния звук от многоезичния източник или двойния звук (зависи от източника на програмата). (Настройка на субтитрите) TITLE LIST (Не се предлага за Италия) Показва списъка със записани заглавия.

Управлява мултимедийно съдържание от телевизора и свързани съвместими с BRAVIA Sync устройства. Този клавиш може да се използва и за възпроизвеждане на услугата VOD (видео по заявка). Наличието зависи от услугата VOD. REC (Не се предлага за Италия) Записва гледаната в момента програма на USB HDD. (Широкоекранен режим) Настройва показването на екрана. Натиснете неколкократно, за да изберете желания широкоекранен режим. KD-65XG70xx KD-55XG70xx / 49XG70xx / 43XG70xx (Захранване)

Сензор за дистанционно управление / LED индикатор Забележка• Ако са избрани субтитри и потребителят стартира цифрово текстово приложение чрез клавиша "текст", субтитрите може при определени обстоятелства да спрат да се показват. Когато потребителят излезе от цифровото текстово приложение, декодирането на субтитрите ще се възобнови автоматично.• Уверете се, че телевизорът е напълно изключен, преди да извадите захранващия кабел.• За да изключите телевизора от електрическата мрежа напълно, извадете щепсела от контакта.• Моля, изчакайте малко, когато избирате вход при превключване на друг вход.

Диаграма на свързване Можете да свържете широка гама от допълнително оборудване към вашия телевизор. Забележка• Терминалите, етикетите и функциите може да се различават в зависимост от региона/държавата/модела на телевизора.

CAM (Модул за условен достъп)

• Предоставя достъп до платени ТВ услуги. За подробности вижте Ръководството за употреба, доставено с вашия CAM.

• Не поставяйте смарт картата директно в CAM слота на телевизора. Тя трябва да се постави в модула за условен достъп, предоставен от вашия оператор.

• CAM не се поддържа в някои държави/ региони. Проверете при вашия

• Когато превключите към цифрова програма след като гледате интернет видео, може да се появи CAM

• Свързването на голямо USB устройство може да повлияе на работата на други свързани устройства в близост до него.

• Когато свързвате голямо USB устройство, свързвайте го към куплунга USB 1.

• Свържете USB HDD устройство към USB 3 порта. HDMI IN 1/2/3

• Интерфейсът HDMI може да пренася цифрово видео и аудио по един кабел.

• HDMI IN 2/3 За да се наслаждавате на висококачествено 4K 50p/60p съдържание, свържете качествен високоскоростен HDMI кабел към HDMI IN 2/3 и задайте [Формат на HDMI сигнала.] на [Подобрен формат]. За повече информация относно поддържаните формати вижте “Спецификации” в това ръководство (стр. 11-12).

• HDMI IN 3 ARC (Audio Return Channel) Свържете аудио системата си към HDMI IN 3, за да насочите телевизионния аудио сигнал към вашата аудио система. Аудио система, която поддържа HDMI ARC, може да изпраща видео към телевизора и да получава аудио от телевизора чрез същия HDMI кабел. Ако вашата аудио система не поддържа HDMI ARC, е необходима допълнителна връзка с DIGITAL AUDIO OUT (OPTICAL). (RF вход), (Сателитен вход)*

• Куплунг за наземна/кабелна и сателитна телевизия. AUDIO OUT /

• Поддържа само стерео мини-жак с три

• За да слушате звук от телевизора през свързаното оборудване, натиснете HOME, изберете [Системни настройки] t [Настройка] t [AV настройки] t [Слушалки/Аудио изход], след което изберете желания елемент.

*1 За външно устройство, което има само SCART AV OUT, използвайте SCART-RCA адаптер.*2 Само за определени региони/страни/модели телевизори.

Монтаж на телевизора на стена Използване на опционалната Kонзола за закрепване към стена В това ръководство за употреба е показана само подготовката на телевизора за монтаж на стена, преди той да бъде монтиран на стената. До потребителите: От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от дистрибутор на Sony или от лицензиран подизпълнител. Не се опитвайте да го монтирате сами. До търговците и доставчиците на Sony: Подходете с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и проверката на този продукт. Използвайте Конзола за закрепване към стена SU-WL450 (не се доставя), за да монтирате телевизора на стената. Когато монтирате Конзолата за закрепване към стена, прочетете също Инструкциите за експлоатация и Указанията за монтаж на Конзолата за закрепване към стена.

• Не пропускайте да запазите свалените винтове на сигурно място, като ги пазите от деца.

• Ако поставката за маса е закачена към телевизора, първо я свалете. Вижте Ръководството за настройка и следвайте стъпките в обратен ред, за да свалите поставката за маса.

• Поставете телевизора с екрана надолу върху равна и стабилна повърхност, покрита с дебела и мека кърпа, когато сваляте поставката за маса от телевизора, за да предотвратите повреждане на повърхността на LCD дисплея. (само KD-49/43XG70xx) За инструкции относно монтирането на Конзолата за закрепване към стена вижте Информация за монтаж (Конзола за закрепване към стена) на страницата за вашия модел телевизор. www.sony.eu/support/ За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора. На всяка цена поверете закрепването на този продукт към стена на дистрибутори на Sony или лицензирани подизпълнители и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилни манипулации или монтаж.D:\LIFA\@ Jobs\SG\SY19_SG_EU_RG_121\4748137121\4748137121_17BG\4748137121_17BG.fm master page: Right KD-65XG70xx / 55XG70xx / 49XG70xx / 43XG70xx 4-748-137-12(1)

Сваляне на поставката за маса от телевизора 1 Отстранете едната страна на стойката за маса. Дръжте здраво стойката за маса стабилно с двете си ръце, докато други повдигат телевизора. 2 Повторете предишната стъпка и отстранете другата страна на стойката за маса.

• Свалянето на поставката за маса следва да се извърши от двама или повече души.

• Внимавайте да не прилагате прекомерна сила, когато сваляте поставката за маса от телевизора, тъй като телевизорът може да падне и да причини телесно нараняване или самият телевизор да се повреди.

• Бъдете внимателни, когато работите с поставката за маса, за да избегнете повреждане на телевизора.

• Внимавайте, когато повдигате телевизора, тъй като стойката за маса не е закачена и стойката за маса може да се изсипе и да причини нараняване.

• Внимавайте, когато премахвате стойката за маса от телевизора, за да предотвратите падането ѝ и нараняването на повърхността, върху която стой телевизора. KD-65XG70xx KD-55XG70xx KD-49XG70xx / 43XG70xx BGD:\LIFA\@ Jobs\SG\SY19_SG_EU_RG_121\4748137121\4748137121_17BG\4748137121_17BG.fm master page: Left KD-65XG70xx / 55XG70xx / 49XG70xx / 43XG70xx 4-748-137-12(1)

Отстраняване на неизправности Когато LED индикаторът мига в червено, пребройте колко пъти мига (интервалът е три секунди). Ако LED индикаторът мига в червено, нулирайте телевизора, като извадите захранващия кабел от телевизора за две минути, след което включете телевизора. Ако проблемът продължава, се свържете с вашия доставчик или сервизен център на Sony и съобщете колко пъти LED индикаторът мига в червено (интервалът е три секунди). Натиснете на телевизора, за да го изключите, извадете захранващия кабел и информирайте вашия доставчик или сервизен център на Sony. Проблеми и решения Няма картина (екранът е тъмен) и няма

• Проверете връзката с антената/кабела.

• Включете телевизора в електрическата мрежа и натиснете на телевизора или дистанционното управление. Контурите на картината са изкривени

• Променете текущата настройка на [Режим Филм]* на друга настройка. Телевизорът се изключва автоматично (телевизорът влиза в режим на готовност)

• Проверете дали е активиран [Таймер за изключване]*.

• Проверете дали е активиран [Времетраене]* от [Автоматично включване]* или[Настройки на фоторамка]*.

• Проверете дали е активиран [Изключване, когато ТВ не се използва]*. Някои входни източни не могат да бъдат

• Изберете [AV настройки]* и изберете[Винаги]* на входния източник. Някои програми не могат да бъдат

• Проверете връзката с антената/кабела. Дистанционното управление не работи

• Сменете батериите. Рамката на телевизора се затопля

• Когато телевизорът се използва продължително време, рамката му се затопля. Може да усетите топлина, когато я докоснете с

Система на панела LCD (течнокристален дисплей) панел, LED подсветка В зависимост от вашата държава/избор на зона/модел на телевизораАналогов: B/G, D/K, IЦифров: DVB-T/DVB-CDVB-T2*

: DVB-S/DVB-S2 Цветова/видео система Аналогов: PAL/SECAM/NTSC3.58 (само видео)/NTSC4.43 (само видео)Цифров: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L5.0, H.265/HEVC MP/Main10@L5.1 (4K 60fps) Покритие на каналите В зависимост от вашата държава/избор на зона/модел на телевизораАналогов: UHF/VHF/кабелЦифров: UHF/VHF/кабелСателит* : IF честота 950-2 150 MHz Звуков изход 10 W + 10 W Безжична технология IEEE 802.11b/g/n протокол Честотна(и) лента(и) Софтуерна версия Това радио оборудване е предназначено за употреба с одобрените версии на софтуера, които са посочени в декларацията за съответствие на ЕС.Вижте [Поддръжка] от менюто [Настройки].Софтуерът, зареден на това радио оборудване, е удостоверен като съответстващ на съществените изисквания на Директива 2014/53/ЕС. Входно/изходни жакове Антена/кабел 75 ома външен терминал за VHF/UHF Сателитна антена*

USB порт 1, 2 и 3 поддържат High Speed USB (USB 2.0)CAM (модул за условен достъп) гнездо DC IN 19.5 V (само модели с доставен захранващ

Вход захранващ адаптoр LAN 10BASE-T/100BASE-TX конектор (в зависимост от условията на работа на мрежата, скоростта на пренос на данните може да се различава. Капацитетът и качеството на комуникацията не са гарантирани.)

Годишна консумация на енергия*

KD-65XG70xx: 220 kWh годишно KD-55XG70xx: 161 kWh годишно KD-49XG70xx: 110 kWh годишно KD-43XG70xx: 96 kWh годишно Консумация на енергия в режим Готовност*

0,50 W Резолюция на дисплея 3 840 точки (по хоризонтала) × 2 160 реда (по вертикала) Изходни номинални данни USB 1/2/3 5 V, , 500 mA (макс.) Размери (прибл.) (ш × в × д) с поставка за маса KD-65XG70xx: 146,3 × 90,9 × 33,6 cm KD-55XG70xx: 124,1 × 78,5 × 33,6 cm KD-49XG70xx: 110,1 × 70,4 × 26,0 cm KD-43XG70xx: 97,0 × 63,0 × 26,0 cm без поставка за маса KD-65XG70xx: 146,3 × 84,5 × 8,0 cm KD-55XG70xx: 124,1 × 72,1 × 7,9 cm KD-49XG70xx: 110,1 × 64,5 × 5,7 cm KD-43XG70xx: 97,0 × 57,0 × 5,7 cm Тегло (прибл.) с поставка за маса KD-65XG70xx: 21,6 kg KD-55XG70xx: 16,5 kg KD-49XG70xx: 12,5 kg KD-43XG70xx: 10,3 kg без поставка за маса KD-65XG70xx: 20,5 kg KD-55XG70xx: 15,4 kg KD-49XG70xx: 11,9 kg KD-43XG70xx: 9,7 kg *1 Не всички телевизори имат DVB-T2 или DVB-S/S2 технология или конектор за сателитна антена. *2 HDMI IN 2 и HDMI IN 3 поддържат висококачествени HDMI формати като 4K 60p/50p 4:2:0 10 бита, 4:4:4, 4:2:2. *3 Годишната консумация на енергия в kWh е базирана на консумацията на телевизор, който работи 4 часа на ден, 365 дни. Действителната консумация на енергия зависи от това как се използва телевизора. *4 Указаната консумация на енергия в режим Готовност се достига след като телевизорът приключи необходимите вътрешни процеси. *5 Консумацията на енергия в режим готовност ще се увеличи, когато вашият телевизор е свързан към мрежа.

• Не изваждайте псевдо-картата или капака (наличността им зависи от модела на телевизора) от TV CAM слота (Модула за условен достъп), освен за да поставите смарт карта в CAM.

• Наличието на допълнителни аксесоари зависи от държавата/региона/модела на телевизора и наличността.

• Дизайнът и спецификациите подлежат на промяна без предупреждение. Забележка за цифровата функция на телевизора

• Цифрова телевизия (DVB наземно, сателитно и кабелно), интерактивни услуги и мрежови функции може да не са достъпни във всички страни или райони. Някои функции може да не са активирани или може да не работят правилно с някои доставчици и мрежови среди. Някои доставчици на телевизионни услуги може да начисляват такса за услугите си.

• Този телевизор поддържа цифрово предаване, използвайки MPEG-2, H.264 / MPEG-4 AVC и H.265 / HEVC кодеци, но не може да бъде гарантирана съвместимостта с всички сигнали на оператори/услуги, които може да се променят с течение на времето. Забележки относно HDR (висок динамичен обхват) (Само за определени региони/страни/модели телевизори)

• Съвместим единствено с всички заглавия на HDR PS4 игри през HDMI и HDR видеа с вградените приложения Netflix и YouTube. (За повече информация вижте уебсайта за поддръжка на Sony).

• HDR сигнал на изображението означава конкретно формат HDR10 Media Profile (широко разпространен и назоваван като HDR10).

• Съвместимостта с всякакво друго HDR съдържание не е гарантирана. Информация за търговски марки

• Термините HDMI и Интерфейс за мултимедия с висока разделителна способност HDMI (HDMI - High-Definition Multimedia Interface), както и логото HDMI са запазени марки на HDMI Licensing Administrator, Inc. в Съединените щати и други държави.

• Произведено по лиценз на Dolby Laboratories. Dolby, Dolby Audio, и символът двойно “D” са търговски марки на Dolby Laboratories.

• Vewd® Core. Copyright 1995-2019 Vewd Software AS. All rights reserved.

• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® и Miracast® са регистрирани търговски марки на Wi-Fi Alliance.

• Wi-Fi Protected Setup™ е търговска марка на Wi-Fi Alliance.

• Логото Wi-Fi CERTIFIED™ е сертификационен знак на Wi-Fi Alliance.

• Netflix е регистрирана търговска марка на Netflix, Inc.

• “YouTube” и “YouTube лого” са регистрирани търговски марки на Google LLC.

• “BRAVIA”, и BRAVIA Sync са търговски марки или регистрирани марки на Sony Corporation.

• “Blu-ray Disc”, “Blu-ray” и “Blu-ray Disc” лого са търговски марки на Blu-ray Disc асоциация.

• “PlayStation” е регистрирана търговска марка и “PS4” е търговска марка на Sony Interactive Entertainment Inc.

• За DTS патенти, вижте http://patents.dts.com. Произведено по лиценз на DTS, Inc. DTS, символът, & DTS и символът заедно са регистрирани търговски марки, а DTS Digital Surround е търговска марка на DTS, Inc. © DTS, Inc. Всички права запазени.

• TUXERA е регистрирана търговска марка на Tuxera Inc. в САЩ и други страни. Само за сателитни модели:

• DiSEqC™ е търговска марка на EUTELSAT. Този телевизор поддържа DiSEqC 1.0. Този телевизор не е предназначен за управление на антени с мотор.

• Всички други търговски марки са притежание на съответните им собственици.D:\LIFA\@ Jobs\SG\SY19_SG_EU_RG_121\4748137121\4748137121_18EL\4748137121_18EL.fm master page: Left KD-65XG70xx / 55XG70xx / 49XG70xx / 43XG70xx 4-748-137-12(1)
