РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CSE15HB4EA PANASONIC

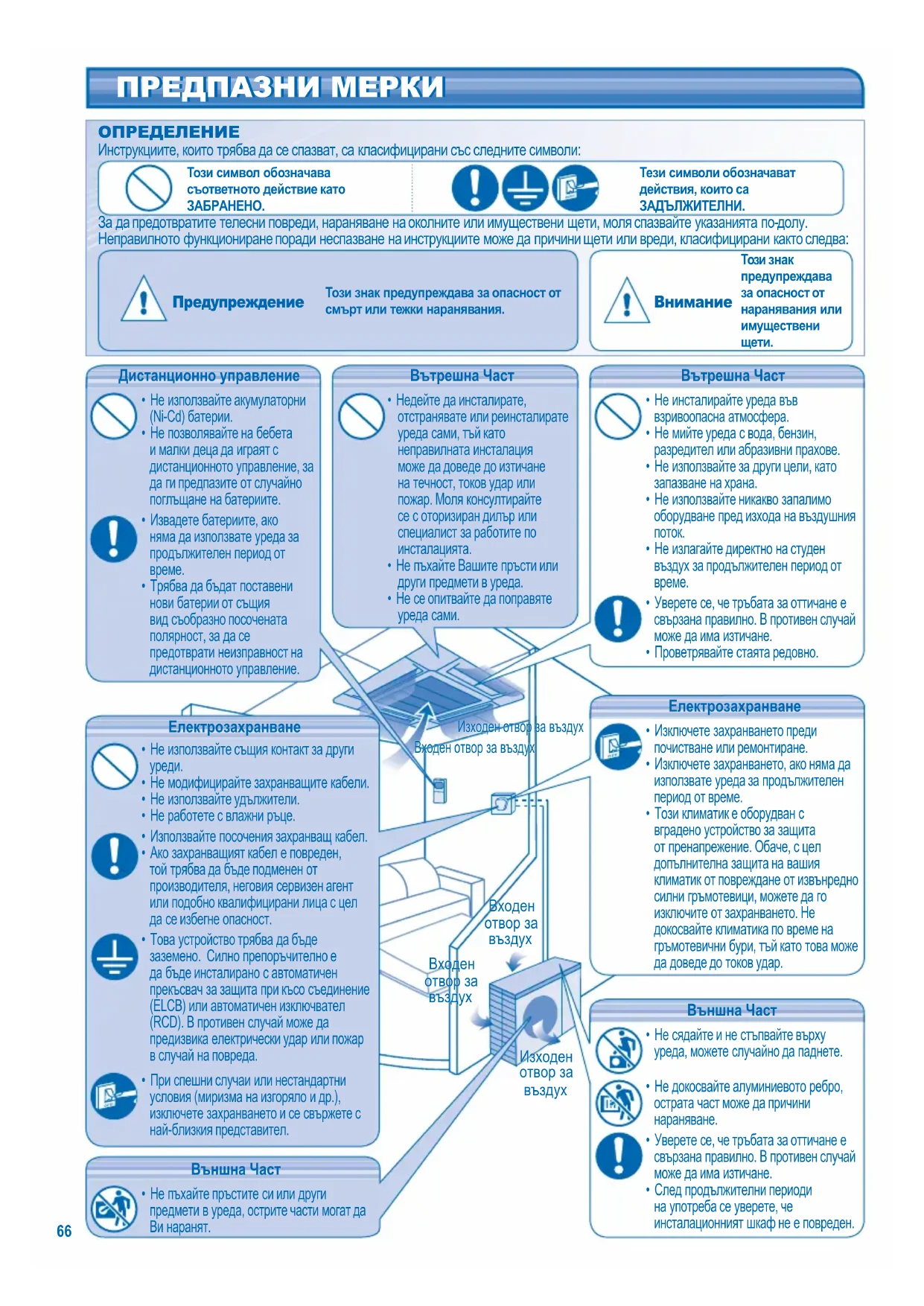

Преди да задействате климатика,

прочетете внимателно инструкциите

за употреба и ги запазете за бъдещи

• Не сядайте и не стъпвайте върху

уреда, можете случайно да паднете.

• Не докосвайте алуминиевото ребро,

острата част може да причини

• Уверете се, че тръбата за оттичане е

свързана правилно. В противен случай

може да има изтичане.

• След продължителни периоди

на употреба се уверете, че

инсталационният шкаф не е повреден.

• Недейте да инсталирате,

отстранявате или реинсталирате

уреда сами, тъй като

неправилната инсталация

може да доведе до изтичане

на течност, токов удар или

пожар. Моля консултирайте

се с оторизиран дилър или

специалист за работите по

• Не пъхайте Вашите пръсти или

други предмети в уреда.

• Не се опитвайте да поправяте

• Не инсталирайте уреда във

взривоопасна атмосфера.

• Не мийте уреда с вода, бензин,

разредител или абразивни прахове.

• Не използвайте за други цели, като

• Не използвайте никакво запалимо

оборудване пред изхода на въздушния

• Не излагайте директно на студен

въздух за продължителен период от

• Уверете се, че тръбата за оттичане е

свързана правилно. В противен случай

може да има изтичане.

• Проветрявайте стаята редовно.

Инструкциите, които трябва да се спазват, са класифицирани със следните символи:

Този символ обозначава

съответното действие като

За да предотвратите телесни повреди, нараняване на околните или имуществени щети, моля спазвайте указанията по-долу.

Неправилното функциониране поради неспазване на инструкциите може да причини щети или вреди, класифицирани както следва:

Този знак предупреждава за опасност от

смърт или тежки наранявания.

• Не пъхайте пръстите си или други

предмети в уреда, острите части могат да

Дистанционно управление

• Не използвайте акумулаторни

• Не позволявайте на бебета

и малки деца да играят с

дистанционното управление, за

да ги предпазите от случайно

поглъщане на батериите.

• Извадете батериите, ако

няма да използвате уреда за

продължителен период от

• Трябва да бъдат поставени

нови батерии от същия

вид съобразно посочената

предотврати неизправност на

дистанционното управление.

• Не използвайте същия контакт за други

• Не модифицирайте захранващите кабели.

• Не използвайте удължители.

• Не работете с влажни ръце.

• Използвайте посочения захранващ кабел.

• Ако захранващият кабел е повреден,

той трябва да бъде подменен от

производителя, неговия сервизен агент

или подобно квалифицирани лица с цел

да се избегне опасност.

• Това устройство трябва да бъде

заземено. Силно препоръчително е

да бъде инсталирано с автоматичен

прекъсвач за защита при късо съединение

(ELCB) или автоматичен изключвател

(RCD). В противен случай може да

условия (миризма на изгоряло и др.),

изключете захранването и се свържете с

най-близкия представител.

• Изключете захранването преди

почистване или ремонтиране.

• Изключете захранването, ако няма да

използвате уреда за продължителен

• Този климатик е оборудван с

вградено устройство за защита

от пренапрежение. Обаче, с цел

допълнителна защита на вашия

климатик от повреждане от извънредно

силни гръмотевици, можете да го

изключите от захранването. Не

докосвайте климатика по време на

гръмотевични бури, тъй като това може

да доведе до токов удар.

Изходен отвор за въздух

Изходен отвор за въздух

Входен отвор за въздух

Входен отвор за въздух67

РЕГУЛАТОРНА ИНФОРМАЦИЯ РЕГУЛАТОРНА ИНФОРМАЦИЯ

Благодарим Ви, че закупихте

ръководство са предназначени

само за разяснение и могат да

се различават от действителния

уред. Възможни са промени без

предупреждение за бъдещи

• Не ВКЛЮЧВАЙТЕ уреда когато лакирате паркета. След приключване на лакирането, проветрете добре стаята, преди да пуснете уреда.

• Не монтирайте уреда върху мазни и опушени повърхности.

Уредът не е предназначен за използване от хора (вкл. деца) с намалени

физически, сетивни или психични проблеми или нямащи съответния опит

и познания, докато не бъдат инструктирани или наблюдавани от човек,

отговорен за безопасността, за начина на използване на уреда. Наблюдавайте

децата, за да се уверите, че не си играят с уреда.

Информация за събиране и изхвърляне на стари електроуреди и батерии

Тези символи, поставени на продуктите, опаковките и/или съпътстващите ги документи обозначават електронни уреди,

които не трябва да бъдат изхвърляни заедно с потока битови отпадъци.

3а да бъдат правилно третирани и рециклирани, моля да предадете тези продукти на специално предназначените за тази

цел места, спазвайки разпоредбите на националното законодателство и европейските директиви 2002/96/EC и 2006/66/EC.

Спазвайки инструкциите за правилното изхвърляне на такива уреди и батерии, вие ще помогнете да запазим ценни

ресурси и да предотвратим възможни негативни ефекти върху човешкото здраве и околната среда.

Моля, обърнете се към местните общински власти или търговския обект, откъдето сте закупили продукта, за да получите

допълнителна информация за най-близкия събирателен пункт или място за изхвърляне на стари електроуреди и батерии.

При направилно изхвърляне на уреда, може да понесете наказателна отговорност, в съответствие разпоредбите на

националното законодателство.

За бизнес потребители в Европейския Съюз

Ако желаете да изхвърлите ненужни електроуреди, моля свържете се с вашия дилър или доставчик за повече информация.

[Информация за страни извън Европейския Съюз]

Тези символи са валидни само в рамките на Европейския Съюз. Ако желаете да се освободите от тези отпадъчни продукти,

моля свържете се с местните органи на властта или вашия доставчик, за да получите информация за тяхното коректно

Забележка за символите върху батерии (последните два символа в ляво)

Тези символи могат да бъдат използвани заедно с химически символ. В такъв случай те спазват изискванията определени

от директива за съответния химикал.

РАБОТНА СРЕДА РАБОТНА СРЕДА

Използвайте този климатик в следните температурни граници (CU-E10HBEA, CU-E15HBEA, CU-E18HBEA, CU-E21HBEA)Температура (°C)В помещението Навън*DBT *WBT *DBT *WBTОХЛАЖДАНЕМаксимум 32 23 43 26Минимум 16 11 -10 -ОТОПЛЯВАНЕМаксимум 30-2418Минимум 16 - -10 - ЗАБЕЛЕЖКА: • Този уред е в състояние да работи като охладител при външна температура не по-ниска от -10°C в

необитавана стая, като компютърно помещение, със стайна температура 16°C или повече и

влажност до 80%. Когато температурата на околната среда достигне до -10°C, компресорът ще бъде

изключен и ще възстанови работата си, когато температурата се вдигне над -10°C.

• Ако температурата на външния въздух е извън горепосочения температурен диапазон, топлинната

мощност значително ще спадне и външното тяло може да спре за регулиране на защитната система.(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)Температура (°C)В помещението Навън*DBT *WBT *DBT *WBTОХЛАЖДАНЕМаксимум 32 23 43 26Минимум 16 11 16 11ОТОПЛЯВАНЕМаксимум 30-2418Минимум 16 - -10 -11* DBT: Тем п ераτура без оτч и τане в лажносττа на в

При мулти климатичните системи един външен агрегат е свързан към няколко вътрешни агрегати.

ФУНКЦИЯ ЗА МУЛТИ КЛИМАТИК ФУНКЦИЯ ЗА МУЛТИ КЛИМАТИК

• Можете да управлявате вътрешните агрегати по отделно или едновременно.

• Приоритет се дава на режима на работа на първия агрегат, който бъде включен.

• По време на работа, режимите на отопление и охлаждане не могат да се включват едновременно за различни

• Индикаторът за мощност свети, показвайки, че вътрешният агрегат е в готовност за различен режим на работа.

ЗА ДА ВКЛЮЧИТЕ ИЛИ ИЗКЛЮЧИТЕ УРЕДЪТ

• Моля обърнете внимание на индикатора OFF на дистанционното управление, за

да предотвратите неправилното включване/изключване на уреда.

ЗА ДА НАСТРОИТЕ ТЕМПЕРАТУРАТА

• Ако устройството работи в препоръчаните температурни граници, може да се

РЕЖИМ НА ОТОПЛЕНИЕ : 20°C ~ 24°C.

РЕЖИМ НА МЕКО ИЗСУШАВАНЕ : 1°C ~ 2°C по-ниска от стайната температура.

ЗА ДА ИЗБЕРЕТЕ РЕЖИМ НА РАБОТА

АВТОМАТИЧЕН РЕЖИМ НА РАБОТА - За ваше удобство

• Уредът избира режим на работа на всеки 30 минути в зависимост от настройката

на температурата, външната и стайната температура. По време на избиране на

режима на работа индикаторът мига.

РЕЖИМ НА ОТОПЛЕНИЕ - За да се наслаждавате на топъл въздух

• Нужно е време за загряване на

уреда. Индикаторът за захранване мига по време

РЕЖИМ НА ОХЛАЖДАНЕ - За да се наслаждавате на студен въздух

РЕЖИМ НА МЕКО ИЗСУШАВАНЕ - За да се насладите на тиха среда

• Уредът работи на ниска скорост, за да гарантира умерено охлаждане на въздуха.

Вентилационен отвор за

Максимално разстояние: 8м

ПРЕГЛЕД НА УРЕДА & РЕЖИМИТЕ НА РАБОТА ПРЕГЛЕД НА УРЕДА & РЕЖИМИТЕ НА РАБОТА

• Използвайте, когато дистанционното управление е

изгубено или е повредено.

Стъпка Действие Режим

1 Натиснете веднъж. Автоматичен

Натиснете и задръжте, докато

чуете едно пиукане, след това

Повторете стъпка 2. Натиснете

и задръжте, докато чуете две

пиукания, след това отпуснете.

Повторете стъпка 3. Натиснете

и задръжте, докато чуете три

пиукания, след това отпуснете.

Натиснете бутона, за да изключите уреда.71

ЗА ДА НАСТРОИТЕ ТАЙМЕРА

ЗА ДА НАСТРОИТЕ ТАЙМЕРА

• За да ВКЛЮЧИТЕ или ИЗКЛЮЧИТЕ климатика в

предварително зададено време.

, след което натиснете CANCEL .

• Ако таймерът е настроен в режим ON, уредът може

да започне да работи по-рано (до 35 мин.) преди

действително зададеното време, за да се постигне

навреме желаната от Вас температура.

• Таймерът се базира на настройките на часа

от дистанционното управление и се повтаря

ежедневно, след като веднъж е настроен. За

настройките на часовника, моля вижте Подготовка

на дистанционното управление на последната

• Ако таймерът е отменен ръчно или в случай на

повреда на захранването, можете да възстановите

предишната настройка (при възстановяване на

захранването), като натиснете бутона

Натиснете и задръжте за около 10 сек.,

за да зададете или 12-часов (am/pm),

или 24-часов формат за показване на

Натиснете, за да възстановите

фабричните настройки на

дистанционното управление.

Настройка на температурата с 1°C по-висока в

режим на охлаждане или с 2°C по-ниска в режим на

отопление от желаната температура осигурява 10%

спестяване на електроенергия.

За да намалите разхода на електроенергия,

когато уредът е в режим на охлаждане, дръпнете

да предотвратите проникване на

слънчева светлина и топлина отвън.

да се активират във всички режим на работа

на уреда и могат да се изключат с повторно

натискане на съответния бутон.

не могат да бъдат избрани по

едно и едно и също време.

ЗА НАСТРОЙВАНЕ СКОРОСТТА НА

ВЕНТИЛАТОРА (5 ВЪЗМОЖНОСТИ)

• При режим AUTO скоростта на вътрешния вентилатор се

• Жалузите за вертикалния

въздушен поток се вдигат и

спускат автоматично.

• В режим отопление, въздухът

духа хоризонтално за известно

време, след което започва да

• Посоката на въздушния поток

може да бъде променена чрез

дистанционно управление.

• Не настройвайте ръчно

вертикалните вентилационни

• Въздухът се изпуска

равномерно през 4 изходни

вентилационни отвора.

ЗА ДА ПОСТИГНЕТЕ БЪРЗО

• Този режим на работа намалява шума на въздушния

Внимателно забършете

• Препоръчва се въздушните филтри да

се почистват на всеки 6 седмици.

• Внимателно почистете/измийте

филтрите с вода, за да не нараните

• Внимателно изсушете филтрите на

сенчесто място, далеч от огън и пряка

филтър от закачалките и

филтър от закачалките и

го издърпайте надолу.

го издърпайте надолу.

• Изключете захранването преди почистване.

• Не докосвайте алуминиевото ребро, острата част може да

ИНСТРУКЦИИ ЗА ИЗМИВАНЕ

• Не използвайте бензин, разредител или абразивни

• Използвайте само сапуни ( pH7) или неутрални

• Не използвайте вода, по-гореща от 40°C.

• Почиствайте филтъра редовно за най-добро представяне

и за намаляване на разхода на електроенергия.

• Консултирайте се с най-близкия дилър за сезонни

• Проверка на батериите на дистанционното управление.

• Никакви прегради на входните и изходни вентилационни

• След 15 мин. на работа е нормално да се получи следната

температурна разлика на входните и изходни вентилационни

Охлаждане: ≥ 8°C Отопляване: ≥ 14°C

ИЗКЛЮЧЕТЕ ЗАХРАНВАНЕТО и се ОБАДЕТЕ на

оторизирания дистрибутор при следните условия:

• Необичаен звук по време на работа.

• Вода/чужди частици са попаднали в дистанционното

• Изтича вода от Вътрешния уред.

• Прекъсвачът на ел. верига се изключва често.

• Захранващият кабел се загрява необичайно.

• Копчетата или бутоните не функционират правилно

• Активирайте режима на отопление за 2~3 часа, за да

отстраните влажността, останала във вътрешните елементи.

• Изключете захранването.

• Извадете батериите на дистанционното управление.73

БЪЛГАРСКИ CANCELTIMER ON

Уредът спира да работи и индикаторът за таймера мига.

Уредът спира да работи и индикаторът за таймера мига.

• Изключете уреда и уведомете най-близкия дилър за грешката.

• Възможно е уредът да

работи (с 4 пиукания)

Уредът не работи ефикасно в режим на отопление/

• Задайте правилно температурата.

• Затворете всички врати и прозорци.

• Почистете или сменете филтрите.

• Почистете входните и изходни вентилационни отвори.

Шум по време на работа.• Проверете дали уредът не е монтиран под наклон.

Дистанционното управление не работи.

(Дисплеят е изгаснал или

предавателният сигнал

• Поставете правилно батериите.

• Сменете изхабените батерии.

Уредът не работи.• Проверете дали автоматичният прекъсвач е изключен.

• Проверете дали таймерът е настроен.

Уредът не получава сигнали от дистанционното

• Уверете се, че няма прегради.

• Уверете се, че излъчването на сигнала на дистанционното управление е в

• Някои флуоресцентни светлини могат да доведат до смущения при предаването

на сигнала. Моля консултирайте се с най-близкия до Вас дилър.

От вътрешната част излиза замъглен въздух.• Кондензиране поради процеса на охлаждане.

Звук от течаща вода по време на работа.• Охлаждаща течност вътре в уреда.

Стаята има странна миризма.• Това може да е миризмата на влагата, отделяна от стените, килима, мебелите или

Вътрешният вентилатор спира от време на време

за автоматично регулиране на

• Това спомага за отстраняване на околните миризми.

Работата се забавя с няколко минути след

• Закъснението служи за защита на компресора на уреда.

Външната част отделя вода/пара.• По тръбите се получава кондензация или изпаряване.

Индикаторът на таймера е постоянно включен.• Настройката на таймера

се повтаря ежедневно, след като веднъж е зададена.

Индикаторът за захранването мига по време на

работа и вътрешният вентилатор не се върти.

• Уредът е в режим на размразяване и стопеният охладител се оттича през

Вътрешният вентилатор спира от време на време

• С цел да се избегне

нежелан охлаждащ ефект.

Индикаторът за захранване мига преди уредът да

• Това е предварителна стъпка в подготовката за работа, когато ON таймерът е бил

Чува се звук от изпукване по време на работа.• Температурните промени могат да доведат до разширяване или свиване на уреда.

Следните симптоми при работата на уреда не означават неизправност.

Следните симптоми при работата на уреда не означават неизправност.

Проверете следните неща, преди да се обадите на оторизиран сервиз.

Проверете следните неща, преди да се обадите на оторизиран сервиз.

ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ ОТСТРАНЯВАНЕ НА ПРОБЛЕМИMEMO MEMOMEMO MEMOCANCEL OFF TIMER ON TIMERSPEED FAN AUTO HEAT DRY COOL OFF TIMER ON
