دليل المستخدم WML 701 EU.M HOTPOINT

Controllare il tubo di alimentazione dell’acqua

Precauzioni e consigli, 17

Sicurezza generale 4. Impostare la temperatura di lavaggio (vedi “Personalizzazioni”). 5. Impostare la velocità di centrifuga (vedi “Personalizzazioni”). 6. Versare detersivo e additivi (vedi “Detersivi e biancheria”). 7. Selezionare le funzioni desiderate. 8. Avviare il programma premendo il tasto START/PAUSE e la spia relativa rimarrà accesa fissa di colore verde. Per annullare il ciclo impostato mettere la macchina in pausa premendo il tasto START/PAUSE e scegliere un nuovo ciclo. 9. Al termine del programma si illuminerà la spia END. La spia OBLÒ BLOCCATO si spegnerà indicando che l’oblò è apribile (attendere 3 minuti circa). Estrarre la biancheria e lasciare l’oblò socchiuso per far asciugare il cestello. Spegnere la lavabiancheria premendo il tasto ON/OFF.

Nettoyage du lave-linge Nettoyage du tiroir à produits lessiviels. Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau

Précautions et conseils, 65

Sécurité générale Mise au rebut

Sélection de l’essorage Fonctions

Produits lessiviels et linge, 70

Tiroir à produits lessiviels Triage du linge Linge ou vêtements particuliers Système d’équilibrage de la charge

Anomalies et remèdes, 71

! Lire attentivement les instructions: elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

Raccordements eau et électricité

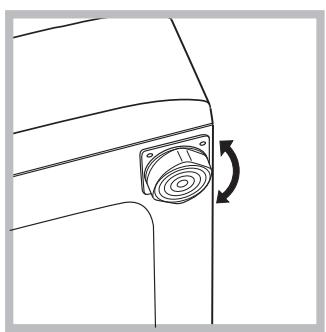

Déballage et mise à niveau

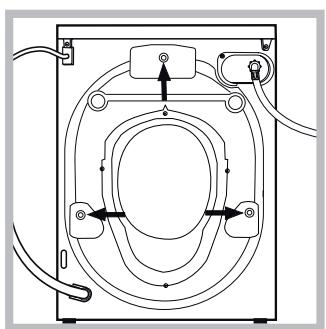

Déballage 1. Déballer le lave-linge. 2. Contrôler que le lave-linge n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur. 3. Enlever les 3 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Boucher les trous à l’aide des bouchons plastique fournis.

5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lave-linge. ! Les pièces d’emballage ne sont pas des jouets pour enfants. Mise à niveau 1. Installer le lave-linge sur un sol plat et rigide, sans l’appuyer contre des murs, des meubles ou autre. 2. Si le sol n’est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l’appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

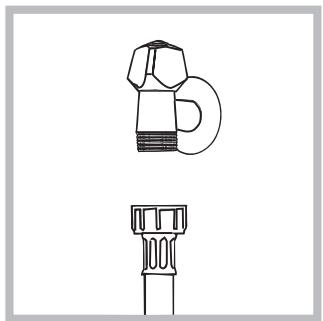

Raccordement du tuyau d’arrivée de l’eau

1. Relier le tuyau d’alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir figure). Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder. 2. Raccorder le tuyau d’arrivée de l’eau au lave-linge en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

3. Attention à ce que le tuyau ne soit pas plié ou écrasé.

! La pression de l’eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques. ! Si la longueur du tuyau d’alimentation ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé. ! N’utiliser que des tuyaux neufs. ! Utiliser ceux qui sont fournis avec l’appareil.

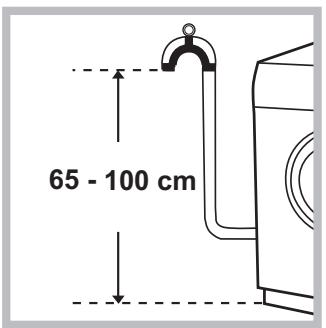

Raccordement du tuyau de vidange

à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau.

! Le câble ne doit être ni plié ni trop écrasé.

! Le câble d’alimentation ne doit être remplacé que par des techniciens agréés. Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l’appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme «Auto nettoyage» (voir “Nettoyage du lave-linge”).

Caractéristiques techniques

Modèle • la prise est bien reliée à la terre et est conforme aux réglementations en vigueur; • la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre); • la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir cicontre); • la prise est bien compatible avec la fiche du lave-linge. Autrement, remplacer la prise ou la fiche. ! Le lave-linge ne doit pas être installé dehors, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. ! Après installation du lave-linge, la prise de courant doit être facilement accessible. ! N’utiliser ni rallonges ni prises multiples.

Programmes de contrôle selon les règlements 1061/2010 et 1015/2010

jusqu'à 1000 tours minute programme 4;

Coton Eco 60°C. programme 4; Cela réduit l’usure de l’installation hydraulique du lave-linge et évite tout danger de fuites. • Débrancher la fiche de la prise de courant lors de tout nettoyage du lave-linge et pendant tous les travaux d’entretien.

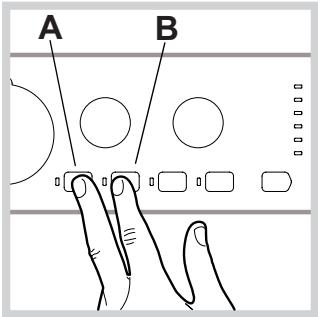

Nettoyage du lave-linge

• Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs. • Ce lave-linge est équipé d’un programme «Auto nettoyage» des parties internes qui doit être effectué tambour complètement vide. La lessive (dans une quantité égale à 10% de celle conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lave-linge, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseillé d’effectuer le programme de nettoyage tous les 40 cycles de lavage. Pour activer le proA B gramme, appuyer simultanément sur les touches A et B pendant 5 secondes (voir figure). Le programme démarrera automatiquement et durera environ 70 minutes. Pour stopper le cycle, appuyer sur la touche START/PAUSE.

Nettoyage du tiroir à produits lessiviels.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

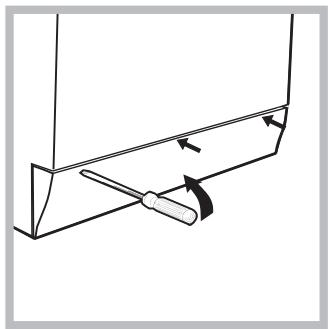

Nettoyage de la pompe

Le lave-linge est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière. ! S’assurer que le cycle de lavage est bien terminé et débrancher la fiche. Pour accéder à cette préchambre: 1. démonter le panneau situé à l’avant du lave-linge à l’aide d’un tournevis (voir figure);

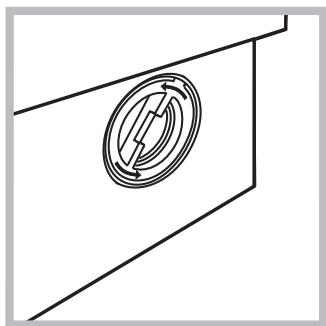

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre

(voir figure): il est normal qu’un peu d’eau s’écoule;

3. nettoyer soigneusement l’intérieur;

4. revisser le couvercle; 5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Contrôle du tuyau d’arrivée de l’eau

Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures. ! N’utiliser que des tuyaux neufs.

Précautions et conseils

! Ce lave-linge a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

• Cet appareil peut être utilisé par les enfants à partir de 8 ans et par les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu’ils soient encadrés ou aient été formés de façon appropriée pour l’utilisation de l’appareil de façon sûre et en comprenant les dangers qui y sont liés. Les enfants ne doivent pas jouer avec l’appareil. L’entretien et le nettoyage ne doivent pas être effectués par les enfants sans surveillance.

Le symbole de la ‘’poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche

à suivre pour l’enlèvement de leur vieil appareil.

• Cet appareil est conçu pour un usage domestique.

• Ne jamais toucher l’appareil si l’on est pieds nus et si les mains sont mouillées ou humides. • Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant. • Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée. • Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées. • Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager. • En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation. • Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son fonctionnement. • Pendant le lavage, le hublot a tendance à se réchauffer. • Deux ou trois personnes sont nécessaires pour déplacer l’appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd. • Avant d’introduire le linge, s’assurer que le tambour est bien vide.

• Mise au rebut du matériel d’emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés. • La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. 65

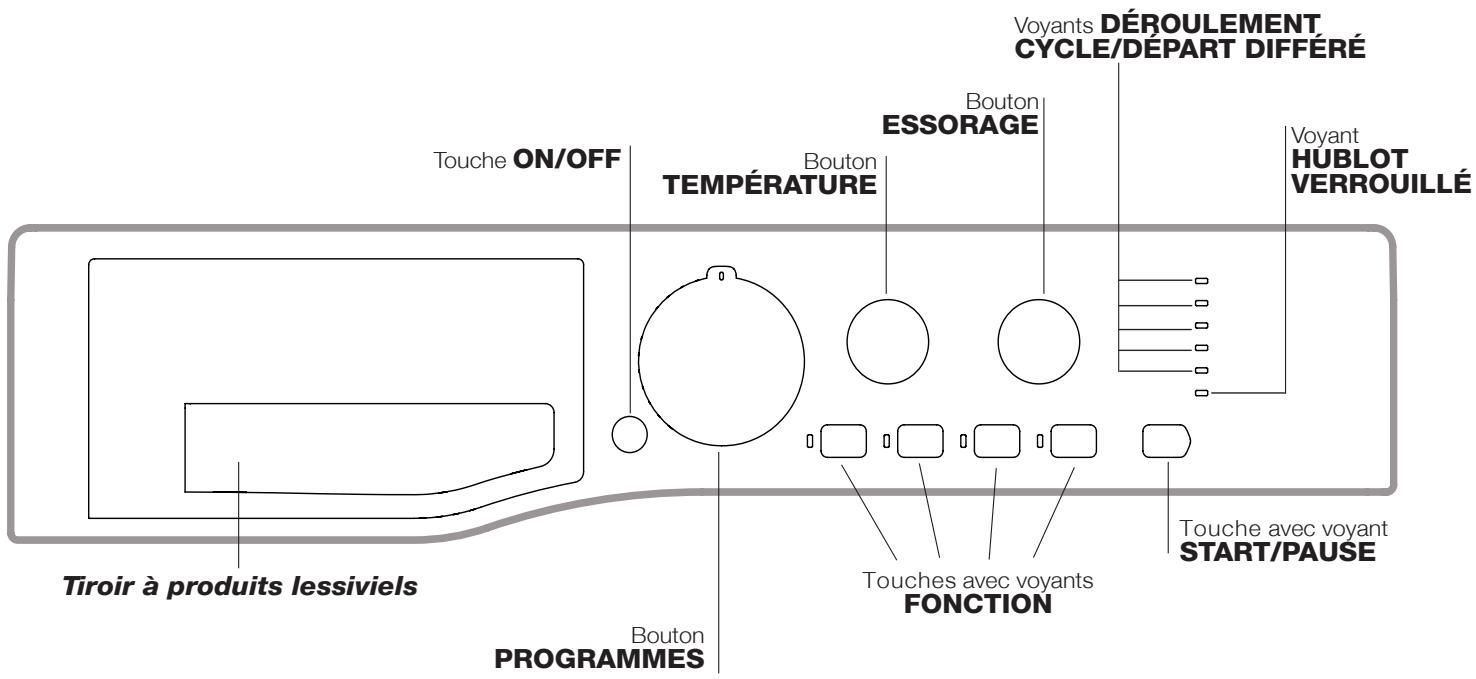

FR Description du lave-linge et démarrage d’un programme

Touches avec voyants FONCTION: pour sélectionner les fonctions disponibles. Le voyant correspondant à la fonction sélectionnée restera allumé. Bouton TEMPÉRATURE: pour sélectionner la température ou un lavage à froid (voir “Personnalisations”). Bouton ESSORAGE: pour sélectionner l’essorage ou le supprimer (voir “Personnalisations”). Voyants DÉROULEMENT CYCLE/DÉPART DIFFÉRÉ: pour suivre le stade d’avancement du programme de lavage. Le voyant allumé indique la phase de lavage en cours. Si la fonction “Départ différé” (départ différé) a été sélectionnée, ils indiquent le temps restant jusqu’au démarrage du programme (voir page ci-contre). Voyant HUBLOT VERROUILLÉ: indique si la porte est verrouillée (voir page ci-contre).

Pour faire redémarrer le lavage exactement de l’endroit où il a été interrompu, appuyer une nouvelle fois sur la touche. Stand-by Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l’économie d’énergie, est équipée d’un système d’extinction automatique (veille) activé après 30 minutes environ d’inutilisation. Appuyez brièvement sur la touche ON/OFF et attendre que la machine soit réactivée.

Les voyants fournissent des informations importantes. Voilà ce qu’ils signalent: Départ différé Si la fonction “Départ différé” a été activée (voir “Personnalisations”), le voyant correspondant au temps sélectionné se mettra à clignoter, après avoir lancé le programme :

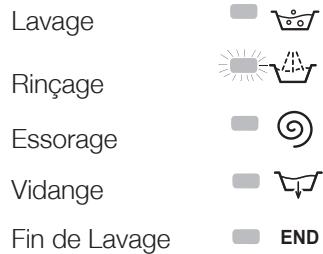

Voyants phase en cours

Une fois que le cycle de lavage sélectionné a démarré, les voyants s’allument progressivement pour indiquer son stade d’avancement: Lavage Rinçage Essorage Quand le temps sélectionné touche à sa fin, le voyant clignotant s’éteint et le programme sélectionné démarre.

END Touches fonction et voyants correspondants

La sélection d’une fonction entraîne l’allumage du voyant correspondant. Si la fonction sélectionnée est incompatible avec le programme sélectionné, le voyant correspondant se met à clignoter, un signal sonore (3 bips) retentit et la fonction n’est pas activée. En cas de sélection d’une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera celle choisie en dernier. Voyant hublot verrouillé: Le voyant allumé indique que le hublot est verrouillé pour empêcher toute ouverture accidentelle. Pour éviter d’endommager l’appareil, attendre que le voyant cesse de clignoter avant d’ouvrir la porte (3 minutes environ). N.B: si la fonction DÉPART DIFFÉRÉ est activée, le hublot ne s’ouvre pas. Pour l’ouvrir il faut appuyer sur la touche START/PAUSE qui met l’appareil en pause.

! Un clignotement rapide du voyant START/PAUSE (orange) simultané à celui des fonctions signale une anomalie

(voir “Anomalies et remèdes”).

Démarrage d’un programme

1. Allumer le lave-linge en appuyant sur la touche MARCHE/ARRET. Tous les voyants s’allumeront pendant quelques secondes, ne resteront ensuite allumés que les voyants correspondant aux sélections du programme en cours et le voyant START/ PAUSE se mettra à clignoter. 2. Charger le linge et fermer le hublot. 3. Sélectionner à l’aide du bouton PROGRAMMES le programme désiré. 4. Sélectionner la température de lavage (voir “Personnalisations”). 5. Sélectionner la vitesse d’essorage (voir “Personnalisations”). 6. Verser les produits lessiviels et les additifs (voir “Produits lessiviels et linge”). 7. Sélectionner les fonctions désirées. 8. Appuyer sur la touche START/PAUSE pour démarrer le programme, le voyant correspondant vert restera allumé en fixe. Pour annuler le cycle sélectionné, appuyer sur la touche START/PAUSE pour placer l’appareil en pause et choisir un nouveau cycle. 9. A la fin du programme, le voyant END s’allume. Le voyant HUBLOT VERROUILLÉ s’éteint pour signaler que le hublot peut être ouvert (3 minutes environ). Sortir le linge et laisser le hublot entrouvert pour faire sécher le tambour. Eteindre le lave-linge en appuyant sur la touche ON/OFF.

1) Programme de contrôle selon la règlements 1061/2010: sélectionner le programme 4 et une température de 60°C.

Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 60°C. La température effective de lavage peut différer de la température indiquée. 2) Programme de contrôle selon la règlements 1061/2010: sélectionner le programme 4 et une température de 40°C. Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 40°C. La température effective de lavage peut différer de la température indiquée. Pour tous les instituts qui effectuent ces tests : 2) Programme coton long: sélectionner le programme 4 et une température de 40°C. 3) Programme synthétique long: sélectionner le programme 5 et une température de 40°C.

Anti-taches: ce programme 1 est idéal pour le lavage de linge très sale, aux couleurs résistantes. Il assure une classe de lavage supérieure à la classe standard (classe A). Ce programme ne permet pas de mélanger du linge de couleurs différentes. Nous conseillons d’utiliser de la lessive en poudre. En cas de taches tenaces, nous conseillons un prétraitement avec des additifs spéciaux.

Blanc: utiliser ce cycle de lavage 2 pour le linge blanc. Ce programme est conçu pour préserver l’éclat du blanc au fil des lavages. Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive en poudre. Antiallergique: utiliser le programme 6 pour éliminer les principaux allergènes tels que pollens, acariens, poils de chien ou de chat. Bébé: utiliser le programme 7 pour enlever les tâches des vêtements de bébé et rincer correctement les vêtements afin d’éviter les réactions allergiques. Spécialement conçu pour diminuer la charge bactérienne, ce cycle utilise une plus grande quantité d’eau et optimise l’effet des additifs désinfectants spécifiques ajoutés à la lessive. Les cycles de lavage Eco Les cycles Eco garantissent une économie d’énergie car ils permettent d’obtenir les meilleurs résultats de lavage sans besoin de chauffer l’eau. L’action mécanique (utilisation de l’eau + phases de lavage) est optimisée afin de compenser l’action thermique. L’avantage pour vous : alléger vos factures d’eau et d’électricité. Et un geste de plus pour l’environnement! Vous pouvez utiliser ces nouveaux programmes Eco (Coton, Synthétique, et Rapide 30’) pour tous types de textile et toute charge de linge, peu ou moyennement sale. Pour optimiser les résultats de lavage avec les programmes Eco, nous vous recommandons d’utiliser de la lessive liquide. Coton 20° idéal pour des charges de linge sale en coton. Les bonnes performances, même à froid, comparables à celles d’un lavage à 40°, sont assurées grâce à une action mécanique qui brasse en variant la vitesse et avec des pics répétés et rapprochés. 68

Sélection de la température Tourner le bouton TEMPÉRATURE pour sélectionner la température de lavage (voir Tableau des programmes). La température peut être abaissée jusqu’au lavage à froid ( ). La machine interdira automatiquement toute sélection d’une température supérieure à la température maximale prévue pour chaque programme. ! Exception: lors de la sélection du programme 3 la température peut être augmentée jusqu’à 90°.

Sélection de l’essorage

Tourner le bouton ESSORAGE pour sélectionner la vitesse d’essorage du programme sélectionné. Les vitesses maximales prévues pour les programmes sont: Programmes Vitesse maximale Coton Pour activer les fonctions: 1. appuyer sur la touche correspondant à la fonction désirée; 2. l’allumage du voyant correspondant signale que la fonction est activée. Remarque: - Si la fonction sélectionnée est incompatible avec le programme sélectionné, le voyant correspondant se met à clignoter, un signal sonore (3 bips) retentit et la fonction n’est pas activée. - En cas de sélection d’une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera celle choisie en dernier. Intensif Grâce à l’utilisation d’une plus grande quantité d’eau au cours de la phase initiale du cycle et à une durée prolongée, cette option permet d’obtenir un lavage très performant, est très utile pour éliminer les taches les plus résistantes. Possibilité d’utilisation avec ou sans eau de Javel. Pour effectuer un blanchiment aussi, il faut introduire le bac supplémentaire 4, fourni, dans le bac 1. Au moment de verser l’eau de Javel, attention à ne pas dépasser le niveau “max” indiqué sur le pivot central (voir figure page 70). Repassage facile En cas de sélection de cette fonction, le lavage et l’essorage seront dûment modifiés pour réduire le froissage. En fin de cycle, le lave-linge fait tourner le tambour lentement, le voyant de la fonction REPASSAGE FACILE et celui de START/PAUSE se mettent à clignoter (orange), la phase END reste allumée en fixe. Pour compléter le cycle, il faut appuyer sur la touche START/PAUSE ou sur la touche REPASSAGE FACILE. Prélavage Cette fonction permet d’effectuer un prélavage, très utile pour enlever les taches plus tenaces. N.B.: Ajouter le produit lessiviel dans le bac prévu. Départ différé Pour différer la mise en marche de la machine jusqu’à 12 heures. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que le voyant correspondant au retard souhaité s’allume. A la cinquième pression sur la touche, la fonction se désactive. N.B: Après avoir appuyé sur la touche START/PAUSE, le retard programmé ne peut être modifié que pour le diminuer.

! Utiliser des lessives en poudre pour du linge en coton blanc et en cas de prélavage et de lavages à une température supérieure à 60°C.

! Respecter les indications figurant sur le paquet de lessive.

! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

Triage du linge • Trier correctement le linge d’après: - le type de textile / le symbole sur l’étiquette. - les couleurs: séparer le linge coloré du blanc. • Vider les poches et contrôler les boutons. • Ne pas dépasser les valeurs indiquées dans le “Tableau des programmes” correspondant au poids de linge sec. Combien pèse le linge ?

1 taie d’oreiller 150-200 g Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive liquide spéciale textiles délicats. Pour le lavage d’articles en soie et de rideaux, sélectionner le cycle 9 et activer le fonction ; l’appareil arrive au bout du cycle en laissant le linge tremper, le voyant clignote. Pour vidanger l’eau et pouvoir sortir le linge, il faut appuyer sur la touche START/PAUSE ou sur la touche .

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Anomalies et remèdes

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

• Il y a une panne de courant.

Le cycle de lavage ne démarre pas.

Le robinet de l’eau n’est pas ouvert. Un départ différé a été sélectionné (voir “Personnalisations”).

Il n’y a pas d’arrivée d’eau (le voyant de la première phase de lavage clignote rapidement).

Le robinet de l’eau n’est pas ouvert.

Il y a une coupure d’eau. La pression n’est pas suffisante. La touche START/PAUSE n’a pas été enfoncée.

Le lave-linge prend l’eau et vidange continuellement.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “Installation”).

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”). • L’évacuation murale n’a pas d’évent. Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphonnage.

Le lave-linge ne vidange pas et n’essore pas.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement.

• La fonction REPASSAGE FACILE est activée: pour compléter le programme, appuyer sur la touche START/PAUSE (“Personnalisations”). • Le tuyau de vidange est plié (voir “Installation ”). • La conduite d’évacuation est bouchée.

Le lave-linge vibre beaucoup pendant l’essorage.

• Le tambour n’a pas été débloqué comme il faut lors de l’installation du lavelinge (voir “Installation”).

• Le lave-linge n’est pas posé à plat (voir “Installation”). • Le lave-linge est coincé entre des meubles et le mur (voir “Installation”).

Le lave-linge a des fuites.

• Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”). • Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

Le voyant START/PAUSE (orange) ainsi que les voyants des fonctions clignotent rapidement.

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si l’anomalie persiste, appeler le service d’assistance.

Il y a un excès de mousse.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il y ait l’inscription “pour lave-linge”, “main et machine”, ou autre semblable).

• La quantité utilisée est excessive.

• Autrement, contacter le Centre d’Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s’adresser à des techniciens non agréés.

Communiquer: • le type de panne; • le modèle de l’appareil (Mod.); • son numéro de série (S/N). Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lave-linge et à l’avant quand on ouvre la porte hublot.
