McOne Active - Contrôleur de moniteur actif DEERSYNC - 免费用户手册

类型	监听控制器
尺寸	10.25英寸宽 x 6英寸深 x 3.25英寸高 (260 x 152 x 83 毫米)
重量	3.55磅 (1.6 公斤)
电源	12-18V直流 @ 1A，通过2.1mm插头，包含通用自动感应电源（IEC 3芯）
输入	3个立体声TRS 1/4英寸平衡输入（兼容非平衡）
音箱输出	3个立体声TRS 1/4英寸平衡输出，用于3对音箱
低音炮输出	1个立体声TRS 1/4英寸平衡输出，带开关
CUE输出	1个立体声TRS 1/4英寸，用于耳机系统，可独立从3个输入馈送
耳机输出	后面板1个1/4英寸TRS，前面板音量控制
对讲	内置麦克风，底部有增益调节；激活时将音箱衰减-17dB
音量控制	高品质ALPS电位器
单声合并	将左右声道合并为单声，适用于所有音箱输出和低音炮
衰减功能	将输出降低-17dB，在对讲时自动启动
静音	静音所有音箱输出和低音炮
输入选择	3个按钮选择哪个输入馈送音箱和低音炮
CUE选择	3个按钮选择哪个输入独立馈送CUE输出
最大输入电平	+26 dBu
最大输出电平	削波前+29 dBu
信噪比	120 dB @ 0 dBu单位增益
频率响应	20 Hz - 20 kHz ±0.3 dB
总谐波失真+噪声	在+24 dBu输入、单位增益下为0.005%
串扰	左右声道 @ 1 kHz: -105 dBu
设计	桌面式，人体工学，奶油色配黑色文字，木质侧板
保修	1年有限保修
清洁	仅用干布；禁止使用液体、喷雾或溶剂

常见问题 - McOne Active DEERSYNC

如何将音箱连接到McOne Active？

使用TRS 1/4英寸平衡线缆，将最多三对立体声音箱连接到后面板的OUTPUTS A、B、C。前面板对应按钮选择哪个输入馈送每个输出。

我可以使用iPod等非平衡音源吗？

是的，所有TRS 1/4英寸输入均接受平衡或非平衡信号。对于非平衡音源，请使用TS 1/4英寸线缆。

如何激活对讲功能？

按下前面板上的TALKBACK按钮。按钮附近的内部麦克风将馈送CUE输出，音箱输出将衰减-17dB。使用底部的微调电位器调节对讲增益。

MONO按钮有什么作用？

MONO按钮将左右立体声输入合并为单声道，再路由到所有音箱输出和低音炮。这用于检查混音兼容性。

如何使用CUE输出？

将后面板的CUE OUT连接到您的耳机放大器系统。使用CUE SELECT按钮（A、B、C）选择哪个输入独立馈送CUE输出，与主音箱播放的内容无关。

什么是DIM功能？它是如何工作的？

DIM按钮将音箱输出和低音炮的输出降低-17dB。它还会在对讲时自动激活。按下DIM切换衰减。

我可以在没有音箱的情况下使用耳机输出吗？

可以，后面板上的耳机输出独立于音箱输出。使用前面板的HEADPHONE音量旋钮调节音量。它接收与音箱相同的输入信号。

McOne Active需要什么电源？

它需要12-18V直流、1A电源，通过2.1mm插头连接。附带自动感应通用电源，配有标准IEC三芯线缆。

如何清洁McOne Active？

清洁前务必断开电源线。仅使用干布。切勿使用液体清洁剂、喷雾或酒精、汽油等溶剂。

保修政策是什么？如何获得服务？

Deersync LLC提供自购买之日起一年保修。如需保修服务，请联系Yeahtone Technology Inc.，邮箱[e-mail]。维修只能由合格技术人员进行。

用户手册 McOne Active DEERSYNC

1. 产品功能....6
2. 产品特性.....8
3. 技术参数.....9
4. 线路图..... 10

感谢购买 Deersync McOne 主动监听控制器. McOne最初于六年前发布，受到音频届的广泛好评，历经了时间与技术的沉淀。今天，Deersync的研发团队由以色列音频工程师和设计师Evgeny Klukin先生领导，将经典，专业与美感的融合再次带入工作室。

法律声明:

对于任何因在此说明书提到的全部或部份描述、图或声明造成的损失，DEERSYNC不负任何责任。技术参数和外观若有更改，恕不另通知。

售后说明:

Deersync LLC 为您提供从最初购买之日起一年期的售后服务。在有效保修和索赔的情况下，Deersync 会为您提供免费维修以及换新服务，如果以上情况仍未能解决您的需求，我们将向您退还购买价格。

有关保修问题及服务，请联系 Deersync 的国际代理商 Yeahtone Technology Inc. Email: [e-mail]

如何保护你的 McOne

1. 请阅读并遵守这些说明。
2. 请勿在靠近的地使本产品。
3. 请布清洁本产品。请勿使清洁剂，喷雾或者湿布进擦拭。请勿使含汽油，酒精等溶剂进擦拭。
4. 请在清洁产品之前移除连接线。
5. 请保证接 内的清洁，避免杂物灰尘落。
6. 请勿将本产品安装在热源附近，如暖，炉或其它产热量的设备。
7. 请勿将重物置于产品之上。
8. 遇闪电雷鸣或期不使本设备时，请拔出电源插头。
9. 设备受损时需进 维修，所有维修均须由合格的维修 员进。

例如：插头受损，液体流或异物落设备内，设备遭淋或受潮，设备不能照常运作或被摔坏。

了解你的 McOne:

新一代的Deersync McOne Active iAVL旨在成为所有具有监听需求的工作室桌面中心，提供您音乐的细节和微妙之处，以及提示和对话功能，外观复古，极具设计感。

我们成功地将录音/混音过程中的经典需求与优雅而现代的设计相结合，使其在提供功能上的服务的同时保留观赏性。每个组件，包括Burr Brown音频放大器、高质量的ALPS电位器和平滑的开关，都是在同时考虑功能，性能和美观下谨慎选择的。

我们在本手册中包含了功能说明以及线路示意图，以便您在需要时参考此手册，最大程度地促进您工作室的工作流效率。

1. 产品功能:

1. 输入 INPUT A, B & C: 选择三个立体声TRS 1/4”输入，路由到输出信&C以及SUB。

2. 输出 OUTPUT A, B & C: 选择三个立体声TRS 1/4”输出，用于连接到扬声器。

3. 选听 CUE SELECT A, B & C: 选择来自输入A、B和C的信号，单独提供体声CUE输出（用于耳机放大器），独立于监视器的输出信号。

4. 单声道 MONO: 在输出到A、B和C以及SUB之前将左右立体声输入合并为单声道。

5. 低音 SUB: 开/关低音输出
6. 信号衰减 DIM: 将输出信号衰减17dB之后输出到A、B和C以及SUB。
7. 静音 MUTE: 将音频静音，输出到A、B和C以及SUB。
8. 音量旋钮 VOLUME: 调整扬声器输出A、B和C以及SUB的音量。
9. 对讲 TALKBACK: 启用会开启内置麦克风，并将 CUE OUT 信号衰减至 -17dB，输出到 A、B、C 和 SUB。
10. 电源 POWER: 切换产品的开/关状态 (琥珀色LED亮/暗).
11. 耳机 HEADPHONE: 调节来自设备背面的1/4”耳机(HEADPHONE) 输入的音量，接收来自输入A、B和C的信号（与扬声器输出相同）。

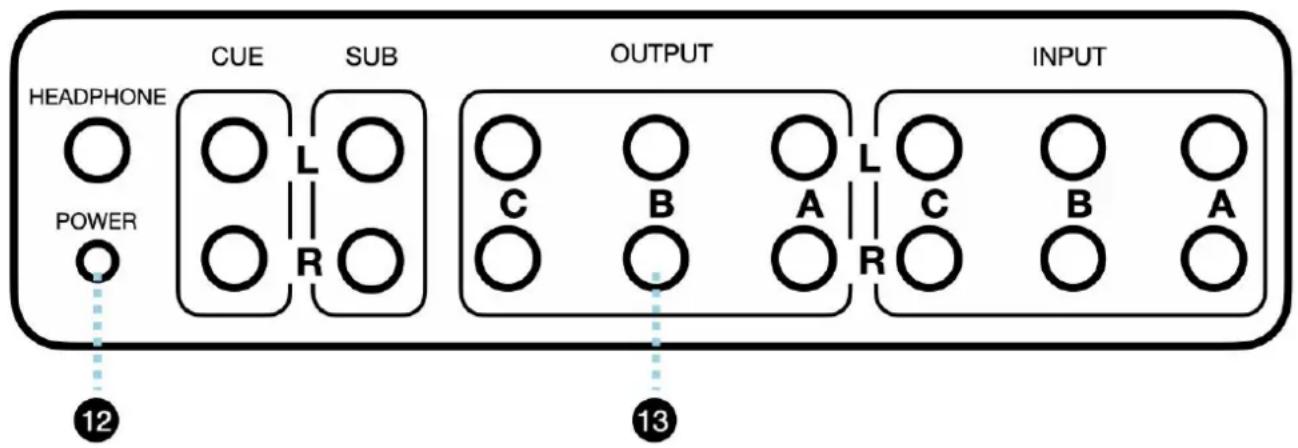

12. 电源 POWER: 使用2.1mm圆形连接，由随附的通用电源供应器供电。
13. 接线 REAR CONNECTIONS: 所有音频连接都使用1/4” TRS插头，接收平衡或非平衡信号。

背部面板

1. 产品特性:

Deersync McOne为您提供清晰、原始和充满细节的音频，在任何音量下都有极为稳定和平滑的响应。

• 所有输入和输出都是主动平衡的。
• 可以接收来自 iPod、CD 播放器等的非平衡信号。
• 3 对 TRS 1/4”平衡输入，可选择用于监听或CUE。
• 3 对 TRS 1/4”平衡输出，适用于多对立体声。
• 1 对低音立体声 TRS 1/4”平衡输出，可切换开/关状态。
• 1 对立体声 CUE 输出，提供三个输入 + 回话功能。
• 1 个耳机输出。
• 放大器音量控制。
• 带有耳机增益调节的对讲麦克风。
• 高品质 ALPS 音量旋钮。
• 用于检查混音的合成双声道后的单声道，影响 3 对扬声器输出和低音输出。
• 信号衰减（DIM）功能，将信号衰减 17dB（在对讲时启用）。
• 静音功能。
• 通用电源，自动感应（标准 IEC 3 针）。

• 带有软琥珀色发光 LED 指示灯的电源开关。

• 符合人体工程学的台面式设计。

• 木质边框为您的工作室增添复古的气质。

2. 技术参数:

• 输入 INPUT：最大输入电平 +26dBU
• 输出 OUTPUT：最大输出电平在剪辑之前 +29dBU
• 信噪比 SIGNAL TO NOISE RATIO : @ 0dBu 单位增益 120dB
• 串扰 CROSSTALK : L/R @ 1kHz -105dBu
• 总谐波失真和噪声 THD& NOISE：单位增益 +24dBu 输入 0.005%
• 频率响应 FREQUENCY RESPONSE : 20Hz - 20kHz +/-0.3dB
• 尺寸 DIMENSIONS：10.25 英寸宽 × 6 英寸深 × 3.25 英寸高
• 重量 WEIGHT：3.55 磅（1.6 千克）

• 电源要求 POWER REQUIREMENT:12-18V @ 1000

• 线路图

