EMG6018 - 抽油烟机 Fotile - 免费用户手册

产品类型	抽油烟机
品牌	方太
型号	EMG6018
安装方式	壁挂式或橱柜下安装
宽度	900 毫米 (估计)
深度	500 毫米 (估计)
高度 (最小-最大)	650-1100 毫米 (估计)
重量	25 千克 (估计)
电源	220-240 V ~ 50 Hz
电机功率	280 瓦 (估计)
照明功率	2 x 3 W LED (估计)
最大风量	1000 立方米/小时 (估计)
噪音等级 (最大)	65 分贝(A) (估计)
控制方式	触摸控制面板
速度档位	3 (估计)
过滤网类型	铝网油脂过滤网
排风管	顶部或后部排风（直径150毫米）
循环模式	可通过选配活性炭过滤网实现
能效等级	A+ (估计)
维护	每月清洁油脂过滤网；每3-6个月更换活性炭过滤网
安全特性	热过载保护，自动关闭定时器
备件	提供油脂过滤网、活性炭过滤网、LED灯
可维修性	过滤网和灯可由用户更换；电机需由技术人员操作

常见问题 - EMG6018 Fotile

如何清洁方太EMG6018的油脂过滤网？

取下过滤网，用温肥皂水或洗碗机清洗。完全干燥后再重新安装。

方太EMG6018可以使用循环模式吗？

可以，通过安装选配的活性炭过滤网吸收气味，即可使用循环模式。

方太EMG6018的尺寸是多少？

大致尺寸为宽900毫米，深500毫米，高度可从650毫米调节至1100毫米。

如何调节风扇速度？

使用触摸控制面板选择3个速度档位。按下风扇图标循环切换速度。

方太EMG6018有定时器吗？

是的，它有一个自动关闭定时器，可以设置在特定时间后关闭油烟机。

EMG6018使用什么类型的照明？

它使用2 x 3 W LED灯，为烹饪区域提供明亮的照明。

我应该多久更换一次活性炭过滤网？

如果使用循环模式，根据使用情况，每3到6个月更换一次活性炭过滤网。

方太EMG6018是带管道的还是无管道的？

它主要设计为带管道排风，但可以通过活性炭过滤网套件转换为无管道模式。

如果电机停止工作该怎么办？

检查断路器并确保设备已插电。如果问题仍然存在，请联系合格的技术人员。
警告：请勿自行尝试修理电机。

在哪里可以找到EMG6018的备件？

备件如油脂过滤网、活性炭过滤网和LED灯可从授权方太经销商或在线购买。

用户手册 EMG6018 Fotile

使用安裝說明書 | EMS6008/EMS6008-C

請在開始安裝和使用前請仔細閱讀此產品說明書。 請保留此產品說明書，以供今后使用或后续用戶使用。

尊敬的用户，您好！感谢您遵循方太公司為您精心制造的方太系列產品。使用前請通話本《使用安裝說明書》（以下簡稱說明書），此說明書將有利于您熟悉油煙機安全信息、操作和保養維修等，并讓您享受到全新的下周樂趣。

您在使用前款必視真問論說明書，並遵從說明書要求進行使用。本說明書的操作說明對于維持產品的良好工作狀況十分重要，若因使用不當造成產品故障，您將失去免費保修的權利，任何直接或間接的免費保修申請將不被本公司各地授權的服務中心所接受。同時我們建議您在質量保修期内及保修期后，如有需要維修時採與方太公司當地授權的服務中心聯繫，這對您和我們都是非常重要的。

我們授權的服務中心將為您提供方太公司專業的零部件及技術支持，使您的產品得到優質快捷的維修保障，同時讓您得到最轻松細心的服務。

如果您需要服務，您尚需要提供產品銘牌上的產品型號和序列號。銘牌位置請參考以下圖示 A 說明。

方太澳洲總代理

產品特征和參數會在無通知情況下隨時更改，並且可能與此說明書略有不同。請訪問我們的官網www.fotile.com.au，獲取最新信息。

警告和安全説明

安装

嚴格執行

		由于木吸油烟機的安装程序比較複雜,且重量較重,或由專業安裝維修人員按照說明書進行安裝,未按說明書要求安裝螺釘或固定裝置可能會導致頻電、脫落、起火等危險。
		安裝吸油烟機的墙壁要有足够的支撐強度,對於中空墙壁,中空板實心層的厚度必須大于30mm以上,如果石膏板墙壁需固定在其背后的木柱上,對於混凝土墙壁可直接打安裝孔。整機必須牢固安裝在墙壁上。
[H42D]		當在墙壁,天花板上進行切削或者鑽孔時,請注意不要損壞電線以及其他應給的設備,(如煤氣管道或者水管)。
		為了避免火灾的發生并保持空氣清新,外排式吸油烟機出風管必須確保連接到室外將廢氣排出。
[BY4B]		在移動吸油烟機進行安裝,清潔或者修理前,務必切断電源,以免漏電,在進行安裝,清潔或修理時,應佩戴防護手套,以防被吸油烟機內全高板快口掃手。
		安裝吸油烟機電源的插座,建議能單獨控制,吸油烟機若長期不用,請切断電源。

使用

! 嚴格執行

	使用此產品之前,請開箱檢查此產品是否受損,如果發現此產品有明顯的損壞,請勿安裝使用,請您立即聯系方太授權的服務中心。
	本產品僅供家庭日常使用,請不要用于商業用途或在其它特殊環境中使用(例如:室外);也不能用來排出有危險的或者容易爆炸的物質或者氣煙,如您在特殊環境中使用本產品,方太將不承擔任何責任。
	吸油機機和燃氣灶同時使用時,請確保門窗留有一定間隙,以保溫房間內有良好的空氣流通。

	請按照本說明書規定的方法清洗油烟機,否則吸油煙機有起火的危險。
	集油裝置內的油罐器每周清理一次,防止集油選多而溶出。集油裝置中所收集的廢油請勿食用!
	吸油烟機必須安裝在魁灶的正上方,吸油煙機必須保持水平。

禁止

	禁止對電源幾進行改制、拉伸、結扣以及施加重物、擠壓等,否則易導致電源幾破損而發生鋼電和火災等事收。
	禁止私自改動取油烟機內部布綫,否則有可能會發生異常動作導致人聽受傷,不當修進可能發生鋼電、火灾等危險。
	吸油烟機排出的廢氣禁止排放到用于排出燃燒燃氣或其他燃料的煙霧使用的熱烟道中,必須遵守相關空氣排放的規定。
	禁止在沒有鍋具的情況下使用燃氣灶,否則會損害上方的取油烟機。
	禁止觸摸已經開發或者剛開閉不久的燈泡,以免美傳。
	取油烟機運行時禁止將手或其他物品伸入菜輸中以免造成傷害。
	禁止電機、開關、接插件等電氣部件沾水;禁止用水衝洗取油烟機,吸油烟機被水淋濕后,禁止使用,如果使用會導致漏電、籠電等事故。
	禁止用潮濕的手觸摸電源插頭、電器部件以及操作電源閘關,否則易發生鋼電事故。
	安裝牆面應局不可燃物,屬禁安裝在本質等易燃的墙面上。

提醒：a.每次使用吸油烟机后，请擦拭吸油烟机外表面。

b. 爲了更加舒适地使用此吸油烟機，請經常割吸油烟機外表面和集油裝置進行清潔。

安全

注意：與熱鉱電器一同使用時，可觸及的零部件部分可能會變得灼熱。

特別說明：請嚴格按照本說明書規定使用，由于本產品不當使用造成的任何財產損失、人身損害、本公司不承擔責任。

警告：此產品不适用于（包括兒童在內）身體、感知或精神能力减弱或缺乏經驗或知識的人群，除非在對其安全負責的人監督或指導如何安全使用此產品的情況下。

! 躁格執行

	請遵照如熱設備廠家的安全指南,同時要遵照消防等管理部門頒布的安全標準進行。
	泊納着火時,請立即關閉吸油烟機(吸油烟機的運行會助燃火勢)。采用有效的減火方法減火。例如,用金屬的蓋子將明火蓋住,立即關閉燃氣地廈門,并使易燃物遠離明火。
	吸油烟機使用環境的溫度不能超過40°C。
	如果電源線損壞,請聯系方太授權服務中心人員進行更換,以避免危險。
	出現异常現象時,關閉吸油烟機電源開閉,拔下電源插頭或者切斷線電源,馬上致電方太授權的服務中心。異常狀態下連續運轉易發生閥電、火灾等危險。
	請不要讓兒童自己單獨使用,或放到嬰兒能够接觸到的地方,否則有可能導致流傷、觸患或者其他意外傷害。
[CBTS]	請勿讓兒童玩耍塑料包裝袋和包裝箱,這可能會產生窒息事狀,所以請讓包裝材料遮難兒童,包裝材料不是玩具,應嚴格監管孩童以確保他們不會玩耍產品。

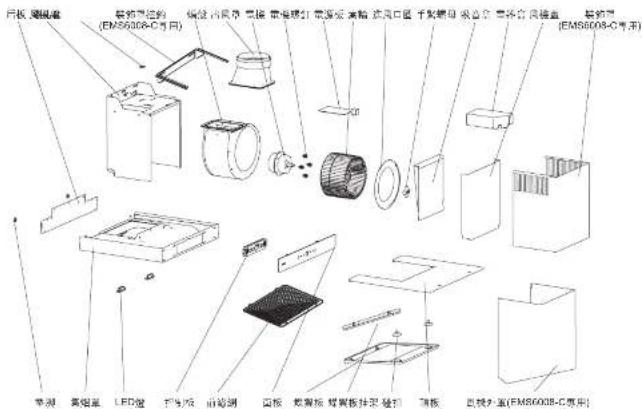

產品信息

產品尺寸

标注的尺寸僅供參考（單位：mm）

EMS6008

EMS6008-C

產品性能

產品型號：EMS6008/EMS6008-C

電參數

電壓/頻率	電機功率	LED燈功率	整機輸入功率
220-240V/50Hz	294W 3W×2 300W

性能参数

注：a. 风量測試按照 IEC 61591 標准，噪音測試按照 IEC 60704-3 標准。

b. 所示噪音值为 A 計框整压级，整功率级分别是超强档 69dB(A)、高档 68dB(A).

中档64dB(A)、低档51dB(A)

c. 风量、噪音等参数可能存在5%以内的偏差。

使用方法

操作說明

■ 手势功能

在關機狀態下，挥手快速舉近操作面板兩端感應窗口，注煙機會動高檔運行，并打開照明燈。再次挥手快速絕追操作面板兩端感應窗口，電源/延時線○指示燈閃爍，注煙機處于延時關機狀態，照明燈保持原先狀態，輕濾燈鏈可單獨關閉燈光，風機以目前狀態運行1分鐘后，切换到低格運行4分鐘，然后進入窗機狀態。

在關機狀態下，同時按下照明燈鍍☆和低檔/中格鍵秒，控制板上所有按键點亮1秒后熄滅，開啓/關閉手勢感應功能。

在間機狀態下經碼一下電源／延時鍍、油機機進入待機狀態，電源／延時鍍指示燈全亮，其他按號指示燈微光；在工作狀態下，經碼一下電源／延時鍍、電源／延時鍍指示燈內接，油機機處于延時關機狀態，照明器保持原先狀態，輕鑑路據可車輛關閉燈光，風機以當前狀態運行4分鐘后，切换到低格運行4分鐘，然后進入窗機狀態。

在待機狀態或延時間機狀態下，經觸一下電源/延時鍵，所有按鍵燈熄滅，油煙機開機。

以下所有按鍵命令須在待機狀態下進行：

高檔/超強擋鍵

咀嚼一下高档/超强挡键，高档/超强挡指示磨半亮，油烟机在高档运行，再咀嚼一下高档/超强挡键，高档/超强挡指示磨全亮且干燥，油烟机在超强挡运行，100秒后油烟机回到高档运行，高档/超强挡指示磨半亮。

油烟袋在超强档運行時，再經錫一下高檔/超強檔鍵，高檔/超強檔指示燈微亮，注煙機停止運轉。

低檔 / 中檔鍵

輕鑪一下低檔/中檔鑪，低檔/中檔指示燈半亮，油煙機在低檔進行，再輕鑪一下低檔/中檔鑪。低檔/中檔指示燈全亮，油煙機在中檔運行，再輕鑪一下低檔/中檔鑪、低檔/中檔指示燈微亮，油煙機停止運轉。

照明燈鍵

輕觸一下照明燈鍵，照明燈鍵全亮，照明燈打開；再輕觸一下照明燈鍵，照明燈鍵微亮，照明燈關閉。

鏡屏鍵

在油烟機不運行時，反按鎖屏鍵2秒鐘，機器“滴”響一聲后，鎖屏鍵指示燈全亮且閃爍，所有按鍵被鎖住，觸按無效；再長按鎖屏鍵2秒鐘，取消鎖屏功能。

在油烟機風機在運行時，銷屏鏈無效，如果按下會發出“滴、滴”報警聲。

碳過濾網更換提醒

默認處于關閉狀態，僅這用於另外購買和安裝了“碳過濾網”的用戶。

在圆槽状态下，同时長按照照明燈鍵，高檔/超強档鍵和低檔/中档3秒，感到“滴”的一聲。線通鍵更換提醒點點亮1秒后熄滅，間營線通鍵更換提醒功能。在此功能開啓狀態下，同時長按照照明燈鍵，高檔/超強档鍵和低檔/中档3秒，輻到“滴”的一聲。關閉線通鍵更換提醒功能。

當碳過濾網更換提醒被貼亮時，說明油煙機裏的碳過濾網須更換。在關機狀態下更換完后，請同時長按明燈鍵和高檔/超强檔鍵秒，聽到“滸”的一聲碳過濾網更換提醒燈熄滅更換過程結束。

提示：1. 待機狀態下 2 分鐘沒有操作，油烟機含自動開機；

1. 建議蒸煮時間啓吸油烟機，保持厨房空氣清新，否則较多水蒸氣經過感應窗口可能會觸發手勢功能。

2. 道速网具赠更换流程请参照后面 P9 * 碳道速纲更换。

清潔保養

警告：1.如果不按説明書規定的方法清洗吸油烟機有起火的危險。

2.言清潔、維修吸油烟機前，務必先拔掉電源線插頭，以免籠電。

1. 清潔時應防止電機、各控制鍵等電氣部件進水。

2. 常風機在運行時，禁止將手放入風機運轉區域。

3. 切勿使用汽油、苯等溶剂或任何强碱强酸等腐蚀性化学藻剂清洗油烟机。

爲了更加舒適的使用，請經常對吸油烟機表面、集油裝置及前濾網進行清潔。

經常清潔吸油烟機表面、美泊裝置及前迴網將有利于延長吸油烟機使用壽命。

整機表面清潔

警告：请不要使用清潔球、刷子以及粗布等粗粒物進行清潔，以免划傷機體表面。

1. 用中性皂或者中性洗涤剂进行清潔，清潔后用柔軟的布擦干機體表面：

2. 如果吸油烟机表面有顽固污垢，使用中性清潔劑清潔，把清潔劑滴至污垢處并短暫停留。

使用柔软的抹布将污垢擦去，用微源的毛巾将清漆剂除去并擦干注烟械表面；

1. 不要患污渍在吸油烟械表面停留时间過長

2. 不小心将含鹽的溶液、消毒剂、漂白粉以及其他清潔剉沾到不銹鋼表面（這些溶劑中

大部分含有有害的化学成分），應立即用深布擦拭，然后用干布擦干。

蝶翼板清洁

1. 首先，用雙手抓住蝶翼板前沿，向下翻轉，使蝶翼板卡扣脫離（見Fig.1），然后向下翻轉一定角度，最后雙手平端着蝶翼板向外取出（見Fig.2）；

2. 将蝶翼板放入如有中性洗涤剂的温水中浸泡，用软刷将其清洗干净，或放入洗碗机中清洗

3. 清潔完畢擦干后，裝上珠翼板。

1. 首先，取下缝翼板（见Fig.1和Fig.2）
2. 撑下注綱螺釘，取下油鋼（見Fig.3和Fig.4）
3. 將前連網放入加有中性洗滌剤的溫水中浸泡，用軟刷將其清洗干净。
4. 清潔完畢晾干后，裝上油網和蝶翼板。

油漆部件 建筑油漆(或更	换)周期
整极表面 每次使用油堰极后
蝶翼板 每周清理

注：具體治復周期請根據實際烹飪情況決定。

常見故障的識別和處理

常見故障處理表

故障现象 可能原因	检修方法
吸油烟機不工作,LED 擦不亮	未接通電源	检查電源插頭是否維好
		檢查插座是否有電
電線轉動但 LED 擦不亮	LED 擦損壞 更	換LED 擦
有機械振動噪聲 填釘松動		檢查吸油烟機表面螺釘是否等緊
吸油烟效果不好	吸油烟機與灶面的安裝距離太大	降低吸油烟機安裝高度(本項必須由專業人士進行)
	吸油烟機同圍環境門窗通風太多,封流太大	或小門窗通風或關閉部分門窗
揮手功能無反應 手勢功能處于	開的狀態	按照P7頁手勢功能操作,重新開啓手勢功能

免責說明

1. 上述故障排除后，吸油烟机仍不能正常工作，请联系方太授权的服务中心。
2. 非方大授權的服務中心人員不得擅自維修吸油烟機，以免造成嚴重后果，而且產品將
   不享受保修服务
   3.以下情况不提供保修服务。

a. 用户搬速、安装、使用、维修、保管不常而损坏的。

b. 超出正常使用條件，强行使用本產品造成的故障和損傷（例如電壓超出 264V 或低于 189V 而損壞的）。

c. 自行或非方太授權服務人員或服務機構安裝和拆修的產品。
d. 購實源盪和保修卡信息與產品不符的。
e. 因不可抗拒力造成產品損壞的（如自然灾害、戰爭等），

維修說明

需要提供以下信息：

a. 購買日期
b. 產品型號
c. 序列號（具體位置請查看扉頁指示位置）
d. 購買相關憑證

LED 燈更换

1. 拔掉油烟機電源插頭，或關閉插座電源；

1. 用小型一字箍絲刀輕微插入燈邊緣，下攪并取出燈組件

1. 拆開燈連接線，更換整個LED燈（裝燈時燈線朝墻壁方向安裝）。

電擊危險：在更負LED燈前，能先拔下電源插頭或者切斷油烟機插座電源，以免觸電。

安装

安装高度

標注的尺寸僅供參考（單位：mm） 外排式安裝示意圖

吊顶或栅栅顶板開孔尺

樹櫃底板開孔尺寸

EMS6008 安装示意图（★表示到墙距離）

EMS6008-C 安装示意图 | ★表示到墙距離

内循環式安裝示意圖（★表示到墙距離）

偏注：1. 吸油烟機的安裝高度為推薦值（此高度為淨空值，即爐灶上烹飪器具的支承面與吸油烟機最低部位的距離），圈示烟機與吸油烟機搭配示意供參考。

1. 吸油烟機集烟草與兩側烟囱需要預留間隙才能安裝或拆卸。請予以注意。

2. 如所在地區有相關法律規定油煙機高度要求，建議遵守相關法律，但是產品的吸油烟效果可能會受到較大影響。

拖烟範圍

油烟機左右攪煙範圍

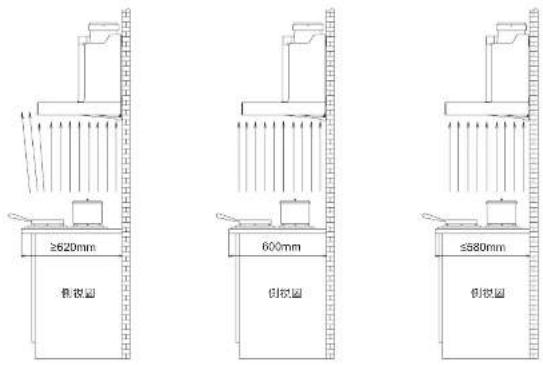

油烟机前后拖烟範圍

不合词的
合的 最理想的
油烟模尺寸比烹飪區小 油烟機尺寸與烹飪區相可 油烟機尺寸比烹飪區大

装箱清单

		蝶翼板	1
		出風罩	1
		上密封罩	1
		產品使用說明書	1
		轉接頭	1
		木螺釘ST5×65mm	4
		石膏板膨脹管φ4×40mm	4
		出風管螺釘ST3.9×9.5mm	4
		裝飾罩掛鉤螺釘ST2.9×19mm	2(FAM8008-C導片)
		裝飾罩	1(EM8008-C導片)
		蝶翼板掛架組件	1

以下配件須另外單獨購買（請聯系方太授權網點）

外罩组件清单
	装饰罩	1
	拉钩螺钉ST4.2×36mm	2

	石膏板膨胀管 φ4×40mm	2		废品安装手册	1
	装饰罩挂的螺钉 ST2.9×19mm	2			4

内循环配件清单
遵风箱配件清单
	導風箱組件	1		石膏板膨脹管φ4×40mm	5
	掛鉤螺釘ST4.2×36mm	5		產品安裝手冊	1
碳鋼液通清单
	連接支架	1		前滤網	1
	碳道連網	1

安装前注意事项

■ 安全注意事项

☆特别說明：為保障安全和正確使用本產品必須由方大授權的服務人員進行安裝和維修。如因用户委托非方太指派的人員或用户自行安裝和維修，而導致產品不能正常使用的，即使在保修期内，也不在免費維修範圍。

在安裝以前，請仔細閱讀所有的說明。請特別注意以下事項：

1. 如果您正在對您的厨房進行裝修，請勿將吸油烟機暴露在外。因爲建築材料、灰塵、油漆、塗料以及它們所揮發的氣體，會使吸油烟機表面產生腐蝕以及失去光澤。建議在厨房裝修完畢以后再安裝吸油烟機。
2. 由于本吸油烟機的安裝程序比較複雜，且重量較重，應由方太授權的專業服務人員按照說明者進行安裝。
3. 在清潔吸油烟機周圍物品（如吊頂、捆櫃）有可能會錯及吸油烟機時，請敷上防護手套及做好其他防護措施，以防碰傷或划傷。
4. 在墙壁上鑽孔時，請注意不要損壞電線以及其他隱藏的設備。安裝時不能接通電源，應在主電源箱中關閉電源。
   5.吸油烟機應使用專用電源插座，並且專用電源插座亦有可靠接地。因電源線中途連接，使用延長線以及多口配線發時易發生電壓、插頭插座發熱以及火灾。請確保由專業的電工來操作並用要嚴格按照所有適用的國家和地區的電力法規，在接錢前，請先關閉電源並采取合理措施防止電源自動接通。

5. 如果在安裝吸油烟機前，需要移動燃氣灶，則在移動燃氣灶之前，請先關閉燃氣總閥門。

6. 安装吸油烟机壁要有足够的强度。

7. 為確保安全和安裝順利，安裝膨脹管時，膨脹管與墻孔的配合定要緊密，嚴禁續孔過大，以免膨脹管松動，造成意外跌落！

8. 爲了避免火灾的發生並保持空氣清新，外排式吸油烟機出風管必須確保連接到室外將座氣排出。
9. 吸油烟機排出的廢氣不能排放到用于排出燃燒燃氣或其他燃料的煙霧使用的熱烟道中。
10. 安装時須盡量保證機身水平。
11. 安装完毕，经试运转无异常现象后確認合格。请用户注意仔细阅读，妥善保存本说明書。
12. 吸油烟械安装墙面存在图 Fig.1 所示贴差时，若存在图 Fig.2 所示情况，请按照 Fig.3 操作，即在挂钩及油烟机垫脚背部增加支撑板，要求支撑板厚度与基陷高度一致。

Fig. 1

Fig 2

Fig. 3

安装位置

1. 该吸油烟机只能安装干家庭厨房，请勿在其他场合使用该吸油烟机。

2. 必须安装在地灶的上方，安装位置按安装示意图所示。
   3.吸油烟機周圍環境的溫度不能超過40℃。
   4 安装墙面应为不可燃物，严禁安装在木质等易燃的墙面上。
   5请按照本说明書建議安裝尺寸進行安裝，以保證最佳吸油烟效果。

■ 安装前准备工作

警告 爲了不對吸油烟機造成損害 請確保不要讓雜物等進入排風口。

1. 估算吸油烟机通到室外的出风管的位置，参见安装示意图。
2. 一個直線的較短的出風管將使得吸油烟機的排烟更加順暢。
3. 需量避免使用過長以及有較多管道的出風管，使用這些管道將影響吸油烟機的排烟效果。
4. 出風管與墻孔的連接處使用管道膠帶嚴格進行密封，同時必須確保出風管與出風罩連接牢固。
5. 墙洞過小會影響排煙效果，在保證安全的前提下，建議擴孔至原配。

工具准确

安装本吸油烟機具備以下工具

(1) 禹擊電鐵（帶鐵頭φ8） (2) 十字螺絲刀
(3) 鋼絲钳 (4) 卷尺
(5) 由线锯 (6) 水平尺

外排安装

警告：請戴防護手套操作。
1. 打開包裝箱拿出主機，清點裝箱清單。（裝箱清單見 P15）

2. 取下風機外罩、裝飾罩（僅适用于 EMS6008-C）。用螺絲刀取下主機背后固定風機外罩的 2 頻螺釘（見 Fig.6），然后雙手抓住風機外罩和裝飾罩向上將其取出（見 Fig.7）。

3. 确定固定挂钩的位置：首先確認油鋼模裝安中心點，畫一條垂直線的中心線，然后以爐套上烹紺器具的支承面為基準點在堅勁的墙壁上准确確定挂钩安裝位置，做好打孔標志。主機挂钩尺寸高。爐灶上烹紺器具的支承面到挂钩螺釘孔1132mm\~1182mm；裝飾單往約（EMS6008-C專用）尺寸高，主機挂钩螺釘孔到裝飾單往約較近156mm\~439mm；

注：若發現瓷磚、大理石、玻璃等裝飾板突出于掛的安裝面，則請參考P17“安裝注意事項”中第13點執行。
4. 固定挂约：
1) 打孔梁施虎是瓷砖（大理石）：在打孔梁施虎用電鎖打φ8mm孔，并埋設瓷磚膨脹管(φ5.3×32mm)，用挂钩螺钉(ST4.2×36mm)同定挂钩，并用水平尺確保挂钩水平；
21 打孔標處處是石膏板，在打孔標處處直接用螺絲刀將石膏板膨脹管(φ4×40mm)擰進墙面，然后用掛的螺钉(ST4.2×36mm)固定掛钩，并用水平尺確保持掛的水平。

31 副對 EMS6008-C. 裝飾罩掛鉤可用 2 顆裝飾罩掛鉤螺釘 (ST2.9×19mm) 固定到吊頂上。

注意 a. 根據安裝處墻壁材料的具體情況選定鑽頭。
b. 固定油烟机挂钩的锁钉必须有 2 颗固定在墙壁后的木柱上。

1. 橱櫃底板開孔：首先確認樹櫃底板中心線，再根據上樹櫃底板開孔尺寸（見下圖）正好開孔線，最后用刨木板工具切割好上樹櫃底板孔；


2. 安装出风管：当公共烟道接口或增孔大于铝箔出风管直径时，可以直接连接铝箔出风管。公共烟道接口或增孔小于铝箔出风管直径时，在铝箔出风管无塑料固定圈满套上风管转接口并用膜带粘接密封。风管转接口小端有外径140mm和115mm两径规格，请根据实际情况，将小于公共烟道接口或增孔的多余部分离去；

注意：a. 出风管与公共烟道接口或墙孔间密封膜密以防漏烟，出风管不能擠壓變形，小角度轉彎；轉彎數量不超過1個，最后須拉直并固定；

b. 公共烟道接口或满孔直径应与出风管直径基本保持一致，不應過小，否則會造成排烟不得，噪音升高和風量降低等情况。

1. 拾起主機，讓風機架穿過樹櫃底板。將背部掛鉤孔掛入掛鉤，用水平尺確認主機水平，并用風機架螺釘（M4×6mm）將風機架與掛鉤固定。

1. 漆接，固定出风管 根据上模间隙安装位置，用钢丝剪去多余出风管，然后用2颗出风管螺钉（ST3.9×9.5）将出风管固定在出风罩上，用密封膜带缠绕密封；

1. 將主機電源插頭插入電源插座，啟動油烟機。檢查出風管與出風罩連接處是否密封完好。

1. 安装風機外罩、裝飾罩（僅适用于EMS6008-C） 1）把風機外罩、裝飾罩表面保護膜撕掉；

2）将装饰罩放入風機外罩內

1. 把風機外罩，裝飾罩同時拿起，先把裝飾罩挂在裝飾罩掛鉤上，然后同時將裝飾罩、風機外罩沿裝飾罩掛鉤推到底；

1. 風機外罩緩緩滑下，將風機外罩卡扣卡入風機架。然后將風機外罩插入頂板與風機架的間隙內。

13.安装蝶翼板挂架：

1）取出蝶翼板挂架组件；

21 去掉螺钉

31 用十字螺絲刀將蜂翼板挂架固定在油煙機底部。

安装后安装前

1. 安装蝶翼板

1）把蝶翼板表面保護膜撕掉；

21 雙手紧握蝶翼板前侧，将蝶翼板后侧的左右挂钩，放入集烟罩底部的挂钩架内：

3）雙手拖住蝶翼板，使其向上旋轉，然后用力將蝶翼板卡扣卡入集煙罩上的彈扣內。

注 a. 所有附件（如蝶翼板等）请按要求完成安装，否则可能引起火灾。

b. 若需用非常大的力氣將蝶翼板卡扣卡入集烟罩上的碰扣內，請參考P17“安裝注意事項”中第13點檢查油煙機安裝面狀態，并按其提示進行操作。

内循环安装

警告：請戴防護手套操作。

1. 打開包裝箱拿出上機，清點裝箱清單（裝箱清單見 P15）：

1. 取下風機外罩，裝飾罩（僅适用于EMS6008-C），用螺絲刀取下主機背后固定風機外罩的2顆螺釘（見Fig.8），然后雙手抓住風機外罩和裝飾罩向上將其取出（見Fig.9）；

Fig.8

Fig.9

1. 確認固定主機掛鉤和導風箱的位置，首先確認油煙機安裝中心點，畫一條垂直線的中心線，然后以爐灶上烹飪器具的支承面為基准點在堅實的墙壁上准确確定主機掛鉤和導風箱

安装位置，做好打孔標志

主機掛鉤尺寸為：爐灶上烹饪器具的支承面到掛鉤螺釘孔1132mm-1182mm。

導風箱尺寸為：導風箱頂面須貼吊頂安裝，導風箱下端螺釘孔到吊頂18mm，且須保證

主機掛鉤螺釘孔到導風箱下端螺釘孔在211mm-341mm範圍內：

注：若發現瓷磚、大理石、玻璃等裝飾板突出于掛鉤安裝面，則請參考P17“安裝注意事項”中第13點執行。

1. 用密封膠帶，將出風管固定在導風箱上；

1. 固定主機挂钩：

1) 打孔標識處是瓷磚（大理石）；在打孔標識應用電鑽打φ8mm 孔，并埋設瓷磚膨脹管 (φ5.3×32mm)，用挂掛釣螺釘 (ST4.2×36mm) 固定掛鉤，并用水平尺確保掛鉤水平；
21 打孔螺塞处是石膏板，在打孔螺塞处直接用螺絲刀将石膏板膨脹筋4×40mm）擦進墙面，然后用挂钩螺钉（ST4.2×36mm）固定挂钩，并用水平尺確保挂钩水平。

注：固定油烟机挂钩的螺钉必须有2颗固定在墙壁后的木柱上

1. 固定導風箱：在打孔標識處（背墙3處，吊頂上2處！直接用螺絲刀將石膏板膨脹管 ( 4× 40mm) 擦進端面，然后用掛鉤螺釘（ST4.2×36mm）固定導風箱。

1. 安装出風罩，用8顆出風罩螺釘 M4×18mm 將出風罩及密封圈固定在主機出風口處。

1. 把顶板表面保護膜卖掉：

1. 抬起主機，將背部掛鉤孔掛入掛鉤，用水平尺確認主機水平，并用周機架螺钉（M4×6mm）將周機架與掛鉤固定：

1. 连接、固定出风管：根据主机实际安装位置，用钢丝钉剪去多余出风管，然后用2颗ST3.9x9.5mm螺钉将出风管固定在出风罩上，用密封膜带缠绕密封。

1. 將主機電源插頭插入電源插座，啟動油煙機，檢查出風管與出風罩連接處是否密封完好。

1. 安装風機外罩、裝飾罩：

1) 把風機外罩、裝飾罩表面保護膜撕护；

2）將裝飾置放入風機外罩內：

31 把風機外罩、裝飾罩同時拿起，先把裝飾罩挂在導風箱上，然后同時將裝飾罩、風機外罩沿導風箱推到底。

41 風機外置緩緩滑下來，將風機外罩卡扣卡入風機架，然後將風機外罩插入頂板與風機架的間隙內。

1. 安装碳道連網

1）首先直接扳开前滤网卡扣，取下前滤网：

2）安装碳过滤网。

3| 最后将取下的前违规安装在原位置。

1. 安装蝶翼板挂架

1 取出蝶翼板挂架组件。

21 去掉螺絲帽：

31 用十字螺絲刀將蝶翼板挂架固定在油烟機底部。

安装后安装前

1. 安装蝶翼板

1 把蝶翼板表面保護膜撕掉

2）雙手緊握蝶翼板前側，將蝶翼板后側的左右掛鉤，放入集烟罩底部的掛鉤架內。

3）雙手拖住蝶翼板，使其向上旋轉，然后用力將蝶翼板卡扣卡入集煙罩上的碰扣內。

注：1.所有附件（如蝶翼板等）请按要求完成安装，否则可能引起火灾。

1. 若需用非常大的力氣將螺塞板卡扣卡入集烟罩上的碰扣內，請參考 P17“安裝注意事項”中第 13 駅檢查油煙機安裝面狀態，并按其提示進行操作。

安装后的调试

1. 轻觸電源/延時維，然后再輕觸高格/超強控縫。檢測電機轉動是否正常，如出現下列异常情況，應立即切断電源，停止運轉，并檢查是否為安裝綠故。

(1) 機體震動劇烈

(2) 桑輪不轉動

(3) 菜輪轉動時明顯的摩擦聲

(4) 宛機出現異常整型

1. 按照操作说明，检查所有按键功能是否正常。

(若確定吸油烟機發生故障，請致電方太授權的服務中心)

此產品的正確處置

此標記表示，在歐盟，此產品的廃棄不應與其他家庭垃圾一同進行。易防止未經控制的廢物處量可能於深線或人間健康造成危害，須對其進行可靠回收，以促植物質資源的可持續再利用。對使用過的設備進行退濕，請使用回收系統，或聯系銷售該產品的零售商。此類人員可對此產品進行環保安全的回收利用。

爆炸图
