A68N-2100E - 主板 BIOSTAR - 免费用户手册

产品类型	主板
品牌	映泰
型号	A68N-2100E
外形尺寸	Mini-ITX (170mm x 170mm)
重量	0.4 kg
芯片组	AMD A68H
处理器	AMD E1-2100 (1.0 GHz 双核, 集成 Radeon HD 8210)
内存	2 x DDR3 SO-DIMM 插槽, 最大 16 GB (DDR3 1333/1600)
存储接口	2 x SATA 6Gb/s
扩展插槽	1 x PCIe 2.0 x1, 1 x Mini-PCIe (用于 WiFi)
USB接口	4 x USB 2.0 (后部), 2 x USB 2.0 (通过前置接口)
视频输出	1 x VGA, 1 x HDMI
音频	Realtek ALC662, 5.1 声道高清音频
网络	Realtek RTL8111G 千兆以太网
电源	19V DC 电源适配器 (不含) 或 ATX 电源连接器 (24+4 针)
功耗 (典型)	15-25 W (视负载而定)
BIOS	AMI UEFI BIOS
工作温度	0°C 至 60°C
保养与清洁	断开电源；使用柔软干布除尘；避免液体清洁剂
安全注意事项	采取防静电措施；确保良好通风；请勿阻塞散热器
备件与可维修性	无用户可更换部件；如需维修，请联系映泰支持

常见问题 - A68N-2100E BIOSTAR

Biostar A68N-2100E 支持哪种类型的内存？

它支持 DDR3 SO-DIMM 内存模块，两个插槽最大总容量 16GB。推荐速度为 1333/1600 MHz。

这款主板有板载显卡吗？

是的，集成的 AMD E1-2100 APU 包含 Radeon HD 8210 显卡。支持 VGA 和 HDMI 输出。

A68N-2100E 需要什么电源？

主板可通过 19V DC 适配器（不含）或标准 ATX 电源（带 24 针主连接器和 4 针 CPU 连接器）供电。

如何更新这款主板的 BIOS？

访问映泰支持页面，下载用于 A68N-2100E 的最新 BIOS 文件，然后在 BIOS 设置中使用 BIOS 更新工具或通过 U 盘进行更新。

我可以安装独立显卡吗？

主板有一个 PCIe 2.0 x1 插槽。不适合高性能显卡；请使用集成 GPU 或低功耗 x1 卡。

兼容哪些存储驱动器？

通过两个 SATA 6Gb/s 端口支持 2.5 英寸或 3.5 英寸 SATA 硬盘或 SSD。无 M.2 插槽。

如何安装驱动程序？

从映泰支持网站下载最新驱动程序。按顺序安装芯片组、局域网、音频和 GPU 驱动程序（包含在芯片组包中）。

主板支持 Windows 10 吗？

是的，支持 Windows 10 64 位。提供适用于 Windows 7、8.1 和 10 的驱动程序。

通过 HDMI 支持的最大分辨率是多少？

集成的 Radeon HD 8210 支持 HDMI 1.4a，最大分辨率为 1920x1080 @ 60Hz。

如何连接前面板音频和 USB？

请参阅手册：正确连接前面板音频接头 (AUDIO) 和 USB 接头 (USB2.0_1, USB2.0_2) 的引脚方向。

用户手册 A68N-2100E BIOSTAR

依照FCC条款第15部分的规定，本装置已经通过测试并且符合Class B级数字装置的限制。此条款限制了在安装过程中可能造成的有害射频干扰并提供了合理的防范措施。本装置在使用时会产生无线射频辐射，如果没有依照本手册的指示安装和使用，可能会与无线通讯装置产生干扰。然而，并不保证在特定的安装下不会发生任何干扰。

如果关闭和重新开启本设备后，仍确定本装置造成接收广播或电视的干扰，用户可以使用以下列表中的一种或多种方法来减少干扰：

• 重新安装或调整接收天线。
• 增加本设备与接收设备之间的距离。
• 连接设备连接到不同的插座以便于两个设备使用不同的回路。
• 咨询经销商或富有经验的无线电工程师，以获得更多资讯。

本用户手册内容的变更，恕不另行通知，制造商没有解释的义务。

本用户手册的所有内容若有任何错误，制造商没有义务为其承担任何责任。所有商标和产品名称均有其各自所有权。

未经过书面许可，不得以任何形式（部分或全部）复制此手册信息。

免责说明

本手册内容系BIOSTAR®知识产权，版权归BIOSTAR®所有。我们本着对用户负责的态度，精心地编写该手册，但不保证本手册的内容完全准确无误。BIOSTAR®有权在不知会用户的前提下对产品不断地进行改良、升级及对手册内容进行修正，实际状况请以产品实物为准。本手册为纯技术文档，无任何暗示及影射第三方之内容，且不承担排版错误导致的用户理解歧义。本手册中所涉及的第三方注册商标所有权归其制造商或品牌所有人。

CE符合性简短声明

我们声明此产品符合现行标准，并满足2004/108/CE。

2006/95/CE 和 1999/05/CE 指令规定的所有基本要求。

防静电操作规则

静电可能严重损坏您的设备，在处理主板以及其它的系统设备的时候要特别注意，避免和主板上的系统组件的不必要接触，保证在抗静电的环境下工作，避免静电放电可能对主板造成损坏，当在您的机箱中插入或者移除设备时，请保证电源处于断开状态，厂商对于不遵照本操作规则或者不遵守安全规范而对主板造成的损坏不负责。

警告主板易受静电损坏请遵守操作规则

目录

第一章: 主板介绍 …… 3

1.1 前言 .... 3
1.2 包装清单.... 3
1.3 主板特性.....4
1.4 后置面板接口 5
1.5 主板布局图 6

第二章: 硬件安装 ..... 7

2.1风扇接头....7
2.2 系统内存....7
2.3 扩展槽 9
2.4 跳线设置.....10
2.5 接口和插槽 11

第三章: UEFI BIOS和软件....15

3.1 UEFI BIOS设置 15
3.2 刷新BIOS....15
3.3 软件 ..... 19

第四章:帮助信息 20

4.1 驱动程序安装注意事项.....20
4.2 AMI BIOS 哗声代码 21
4.3 问题解答.....21

附录I：产品中有毒有害物质或元素的名称及含量 23

第一章: 主板介绍

1.1 前言

感谢您选购我们的产品，在开始安装主板前，请仔细阅读以下安全指导说明：

• 选择清洁稳定的工作环境。
• 操作前请确保计算机断开电源。
• 从抗静电袋取出主板之前，先轻触安全触地器或使用触地手腕带去除静电以确保安全。
• 避免触摸主板上的零件。手持电路板的边缘，不要折曲或按压电路板。
• 安装之后，确认没有任何小零件置于机箱中，一些小的零件可能引起电流短路并可能损坏设备。
• 确保计算机远离危险区域，如：高温、潮湿、靠近水源的地方。
• 计算机的工作温度应保持在0 - 45°C之间
• 为避免受伤，请注意以下幾點：
  主板或连接器上尖锐的针脚机箱上的粗糙边缘和尖角破损的线缆可能引起短路

1.2 包装清单

• Serial ATA数据线 x2
• ATX机箱后置I/O面板 x1
• 安装指南 x1
• 驱动光盘 x1 (包括安装驱动)

注意

》此清单可能因销售区域或主板型号不同而异，相关标配详情请咨询当地经销商。

1.3 主板特性

规格
CPU支援	A68N-2100E: AMD® E1-2150 (Dual core 1.05 GHz, 9W)A68N-2100K: AMD® E1-6010 (Dual core 1.35 GHz, 10W)A68N-2100X: AMD® PRO A4-3350B (Quad core 1.2 GHz, 10W)A68N-5600E: AMD® PRO A4-3350B (Quad core 2.0 GHz, 最大速度为2.4 GHz, 15W)
内存	A68N-2100E:支持单通道DDR3 & DDR3L 800/1066/1333A68N-2100K:支持单通道DDR3 & DDR3L 800/1066/1333 (1.25V)A68N-2100X:支持单通道DDR3 & DDR3L 800/1066/1333 (1.25V)/ 1600 (1.35V)A68N-5600E:支持单通道DDR3 800/1066/1333/1600支持单通道DDR3L 800/1066/1333
	2个DDR3和DDR3L DIMM插槽,最大内存容量为16GB每个DIMM支持非ECC 512MB/ 1/ 2/ 4/ 8 GB DDR3和DDR3L内存模组*请访问 www.biostar.com.tw 获取内存的支持列表
存储器 2个SATA III接口 (6Gb/s): 支持AHCI
网络	Realtek RTL 8111H10/ 100/ 1000 Mb/s自适应传输模式,半双工/全双工工作模式
音效	ALC8878声道音频输出,支持高清音频
USB	2个USB 3.1(Gen1)端口(背板2个端口)6个USB 2.0端口(背板2个端口,板载接头支持4个端口)
扩展槽 1个PCIe 2.0 x16插槽(x4)
背板接口	1个PS/2鼠标接口1个PS/2键盘接口1个VGA端口1个HDMI端口1个LAN端口2个USB3.1(Gen1)端口2个USB2.0端口3个音频插孔
板载接口	2个SATA III接口(6Gb/s)2个USB2.0接头(每个接头支持2个USB2.0端口)1个电源接口(4针)1个电源接口(24针)1个CPU风扇接头1个系统风扇接头1个前置面板接头1个前置音频接头1个清空CMOS数据接头1个串行端口接头1个打印机端口1个S/PDIF输出接头1个TPM接头
主板尺寸 Mini-ITX Form Factor, 170 mm x 170 mm
操作系统支持	Windows 7/10*如有增加或减少任何OS支持,Biostar保留不预先通知的权利。

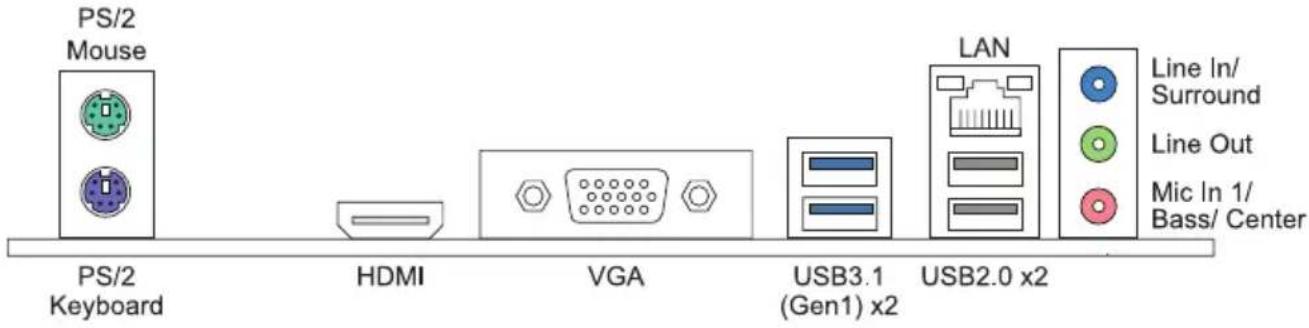

1.4 后置面板接口

注意

》仅AMD集成显卡处理器支持HDMI和VGA端口。
》由于音频芯片支持高保真音频规格，各音频插座的功能由软件定义，上面所列出的各音频插孔的输入/输出功能表示其默认设置。当连接外部麦克风到音频接口时，请使用Line In（蓝色）和Mic In（粉红色）插孔。
》最高分辨率： HDMI: 4096 x 2160 @24Hz，符合HDMI 1.4规范 VGA: 1920 x 1200 @60Hz

》当使用前置HD音频插孔并插入耳机/麦克风时，后置声音将自动禁用。

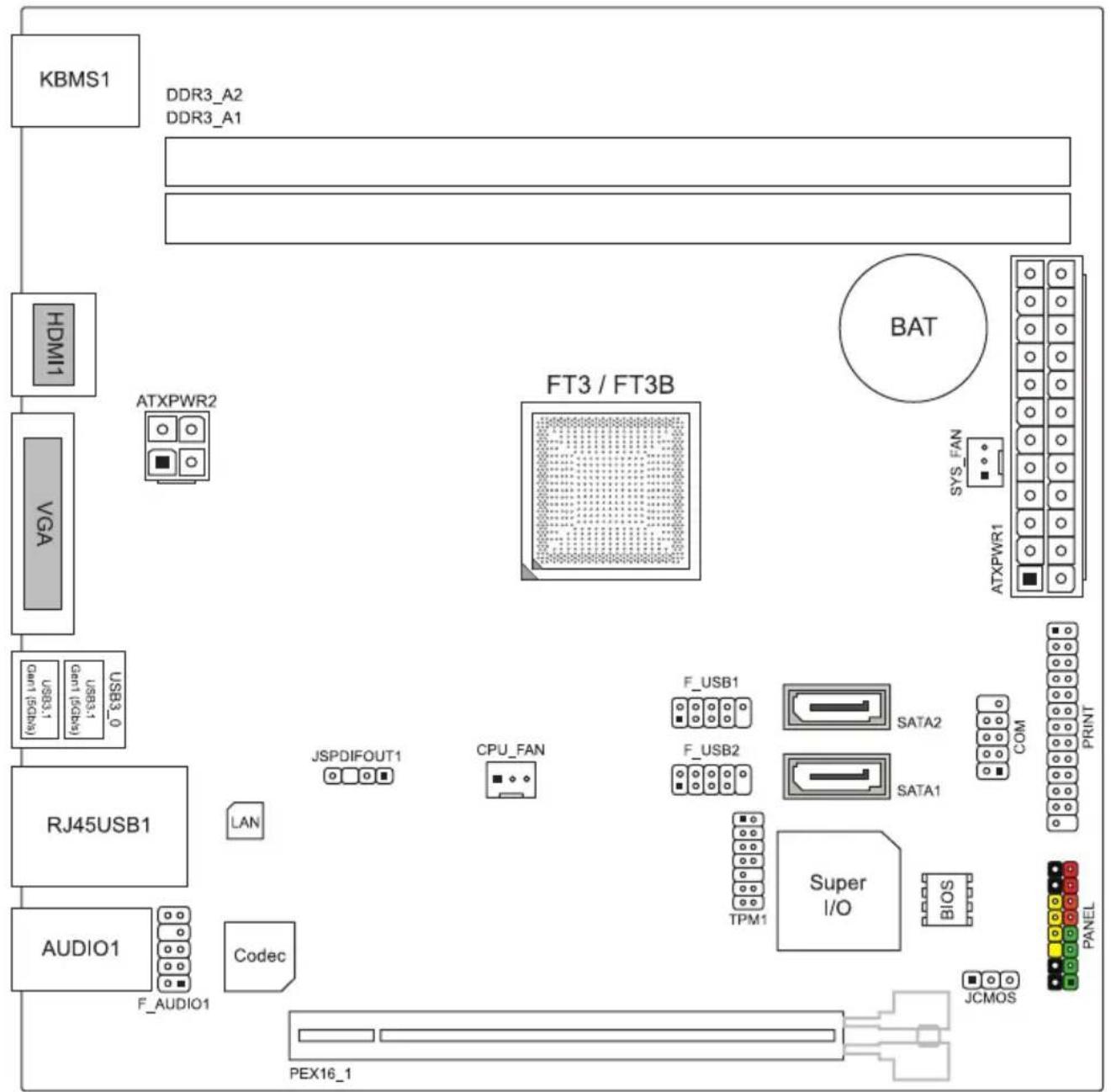

1.5 主板布局图

注意

》■标示为针脚1

第二章: 硬件安装

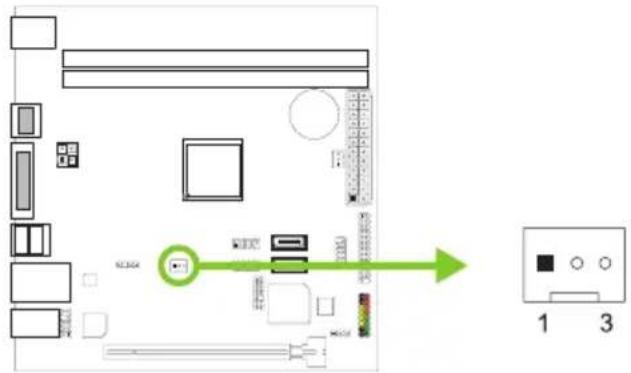

2.1 风扇接头

此风扇接头支持电脑内置的冷却风扇，风扇引线和插头可能因制造商而异。

CPU_FAN1: CPU 风扇接头

》CPU_FAN1、SYS_FAN1支持3针脚接口；接线时请注意红线是正极需接到第二个针脚，黑线接地需接到GND针脚。

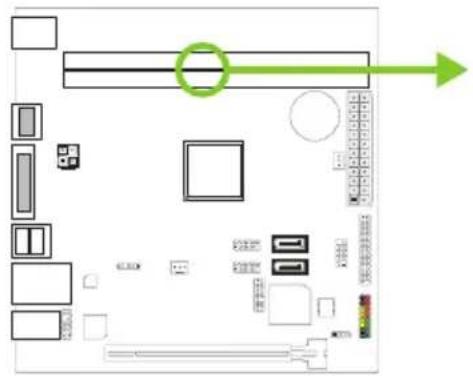

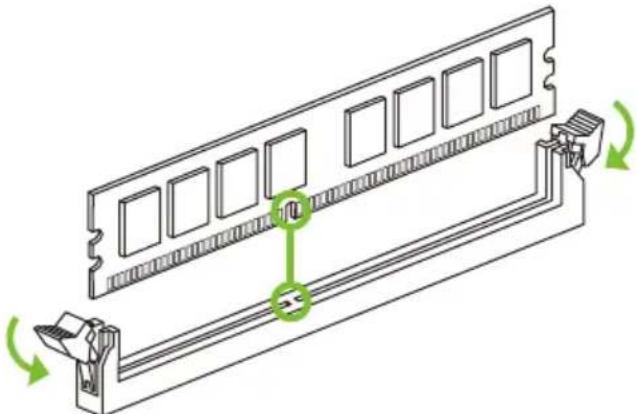

2.2 系统内存

DDR3/ DDR3L内存模组

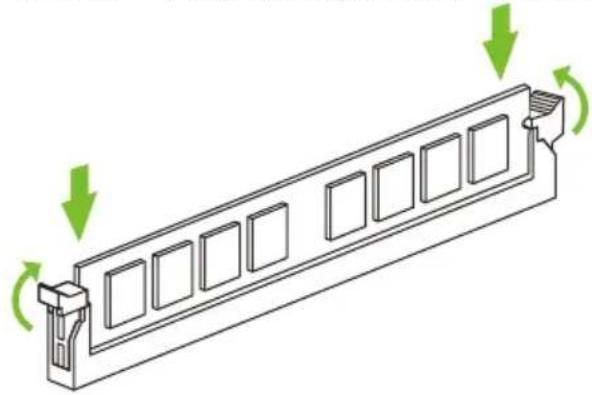

步骤1: 向外推开固定夹，打开DIMM插槽。将DIMM按顺序放在插槽上，DIMM上的切口须与插槽凹口匹配。

步骤2: 垂直插入DIMM并固定好，直到固定夹跳回原位，DIMM就位。

》如果DIMM未顺利插入，请勿强行按压。将DIMM拔出，再重插一次。

内存容量

DIMM插槽位置 DDR3/ DDR3L模组 总内存
DDR3_A1 512MB/1GB/2GB/4GB/8GB	最大为 16GB.
DDR3_A2 512MB/1GB/2GB/4GB/8GB

注意

》当安装多个内存模块时，我们建议使用相同品牌和容量的内存於主板上。

2.3 扩展槽

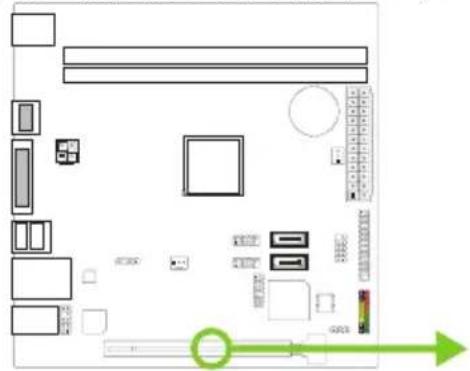

PEX16\_1: PCI-Express Gen2 x16 插槽(x4 模式)

• 符合PCI-Express 2.0规范。
• 同步单向最大理论带宽为2GB/s，总带宽为4GB/s。

• 安装扩展卡前请阅读扩展卡的相关指示说明。
• 打开电脑机箱后盖，移除螺丝和插槽支架。
• 将扩展卡按照正确的方向插入插槽，直到扩展卡完全就位。
• 用螺丝将扩展卡的金属支架固定到机箱后置面板。
• 还原电脑机箱后盖。
• 开机。如有必要，可为扩展卡更改BIOS设置。
• 安装扩展卡的驱动。

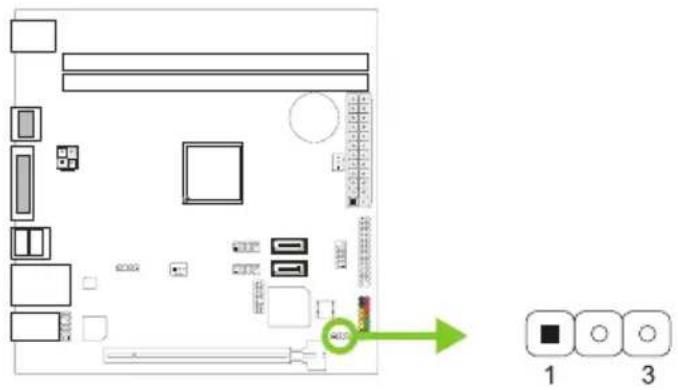

2.4 跳线设置

下图展示如何设置跳线。当跳帽放置在针脚上时，跳线为闭合(close)状态。否则跳线为断开(open)状态。

用户可清空CMOS数据并恢复BIOS安全设置，请按照以下步骤操作以免损坏主板。

Pin 1-2 闭合: 正常操作(默认)

Pin 2-3 闭合: 清空CMOS数据

清空CMOS数据过程:

1. 断开AC电源。
2. 将跳线设置成2-3接脚闭合。
3. 等待5秒钟。
4. 将跳线设置成1-2接脚闭合。
5. 接通AC电源。
6. 开机然后按下键进入BIOS设置。

2.5 接口和插槽

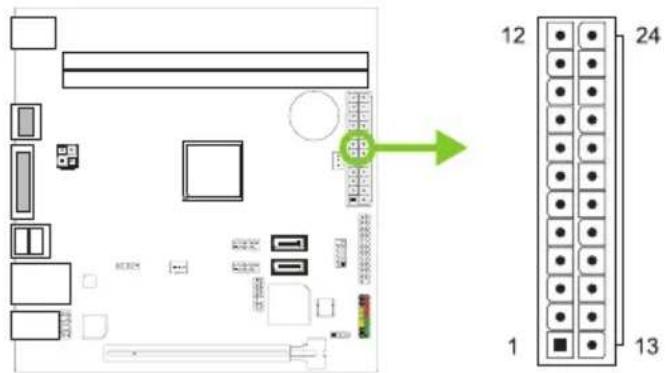

ATXPWR1: ATX电源接口

为了更好的兼容性，我们建议使用标准的ATX24-pin电源供应此接口的电源。

针	定义
1+12V
2+12V
3接地
4	接地

注意

》开机前，请确保ATXPWR1和ATXPWR2接口都已插上电源。
》电压不足可能导致系统不稳或者外围设备不能正常运行。当配置使用大功率设备的系统时，建议您使用带有大功率输出的电源。

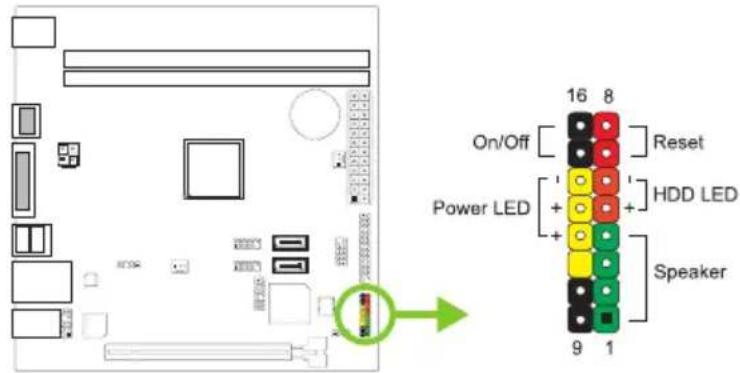

PANEL: 前置面板接头

此16针脚接口包含开机，重启，硬盘指示灯，电源指示灯和扬声器接口。

针定义功能针定义功能
1+5V		扬声器接口	9N/A		N/A
2N/A 10 N/A
3N/A 11 N/A N/A
4扬声器12 Power LED (+)					电源指示灯5 HDD LED (+)
		硬盘指示灯LED (-)	13	Power LED (+)
6H	DD LED (-) 14 Power
7接地		重启按钮	15	电源按钮	开机按钮
8 Reset control 16接地

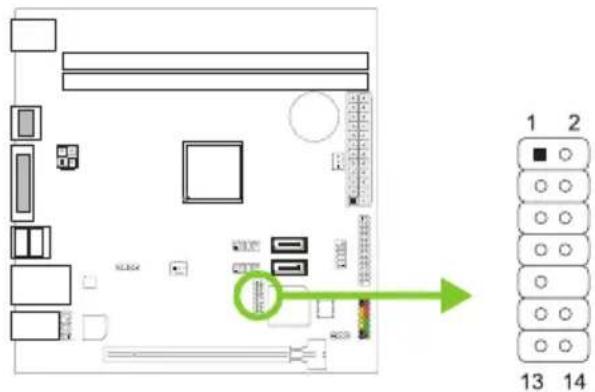

TPM1: TPM接头

此接头可连接可信任安全平台模组系统，可用来储存金钥、认证与资料，并增加网路安全性。

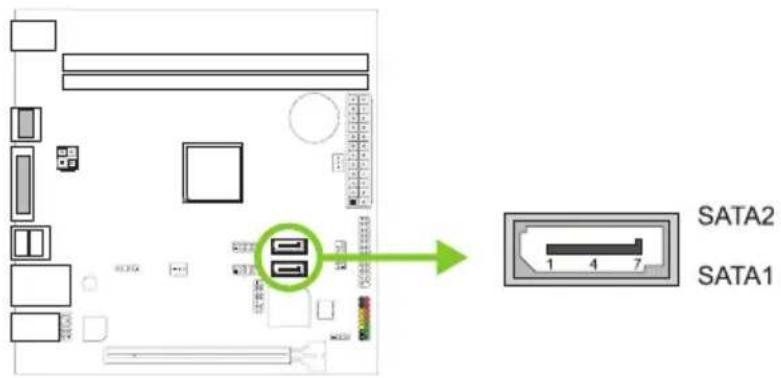

此接口通过SATA数据线连接SATA硬盘。

针	定义
1	接地
2	TX+
3	TX-
4	接地
5	RX-
6	RX+
7	接地

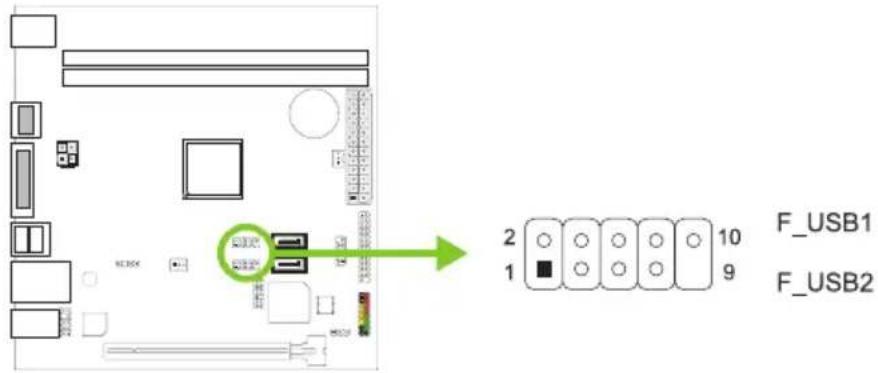

F USB1/2: 前置面板USB 2.0接头

PC前置面板支持附加的USB数据线，也可连接即插即用外围设备。

针	定义
1+5	V (fused)
2+5	V (fused)
3USB-
4USB-
5USB+
6USB+
7接地
8	接地
9 Key
10 NC

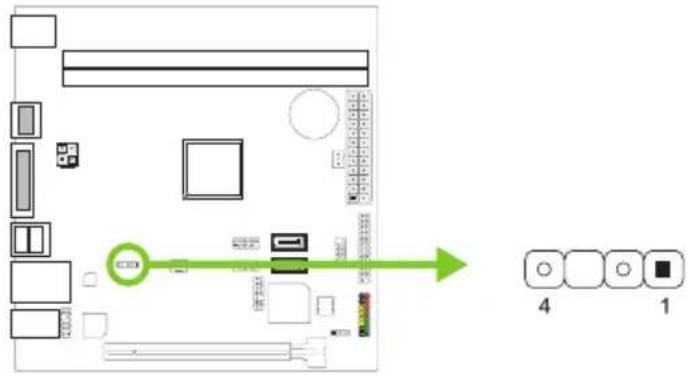

JSPDIFOUT1: 数字音频输出接口

此接口连接PCI支架SPDIF输出接头。

针	定义
1	接地
2 SPDIF_OUT
3N/A
4 +5V

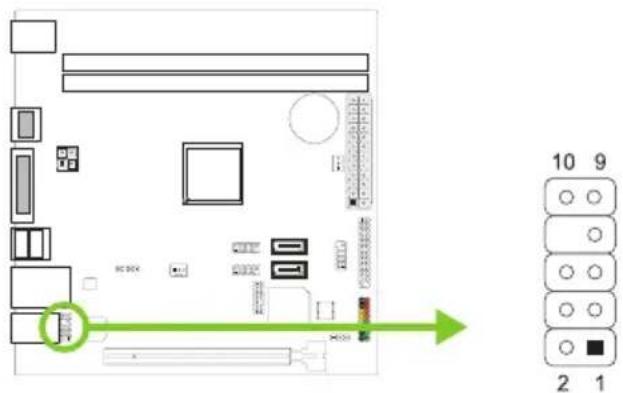

F\_AUDIO1: 前置面板音频接头

此接头可连接音频输出数据线，支持HD(高清)音频和AC' 97。

》建议您连接前置高清音频插孔，享用主板高清音频功能。
》如果要连接AC'97前置音频输出数据线，请关闭“前置面板插孔检测功能”。此功能在系统音频工具中可见。

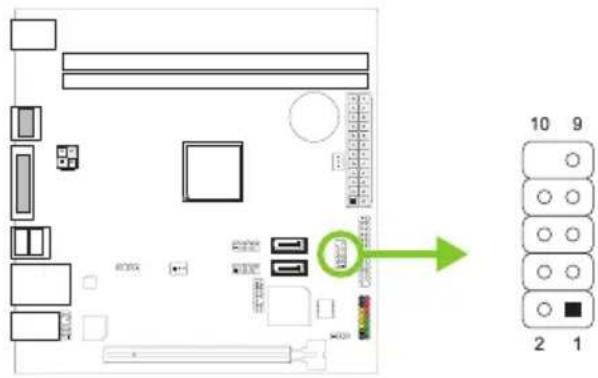

COM: 串行端口

此主板有一个串行端口可接出RS-232接头。

• BIOS设置程序可用于查看和更改计算机的BIOS设置。开机自检时，按键可进入BIOS设置程序。
• 更多相关UEFI BIOS设置信息，请参考网站上的UEFI BIOS手册。

3.2 刷新BIOS

以下任意一种工具都可以刷新BIOS:

• BIOSTAR BIO-Flasher: 使用此工具，BIOS可通过硬盘上的文件刷新，USB驱动刷新，或者CD-ROM刷新。
• BIOSTAR BIOS刷新工具: 能够在Windows环境下自动刷新。使用此工具，BIOS可通过硬盘上的文件刷新，USB驱动刷新，CD-ROM刷新或者从网站上的文件地址刷新。

BIOSTAR BIO-Flasher

注意

》此工具仅允许可使用FAT32/16格式化或单个分区的存储设备。
》刷新BIOS时如关机或重启系统将导致系统引导失败。

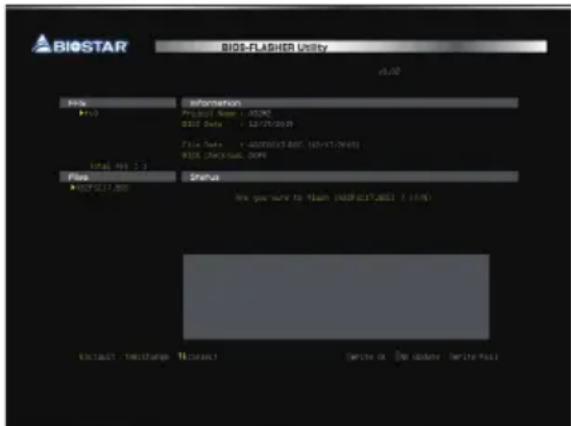

使用BIOSTAR BIO-Flasher刷新BIOS

1. 进入网站下载与主板相匹配的最新BIOS文件。
2. 然后保存BIOS文件到U-盘。(仅支持FAT/FAT32格式)
3. 插入包含BIOS文件的U-盘到USB接口

4. 开机或重启后，在自检过程中按键。

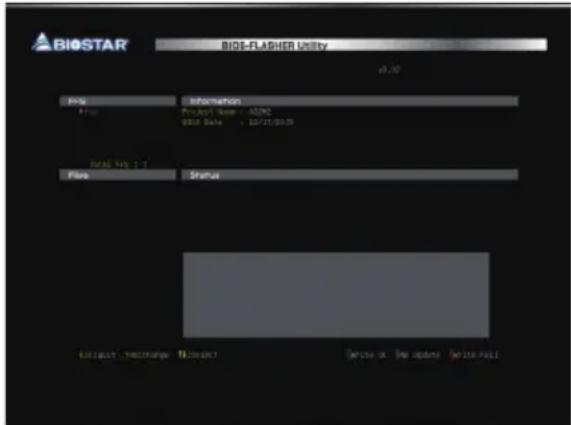

5. 进入自检后，屏幕会弹出BIO-FLASHER工具。选择搜索BIOS文件。

6. 选择合适的BIOS文件，并按“Yes”执行BIOS刷新程序。

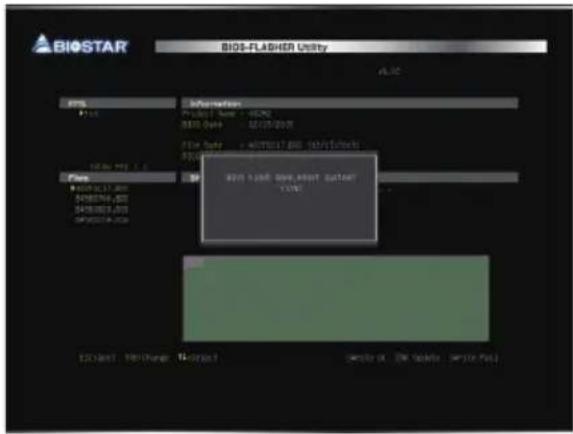

1. BIOS刷新后会弹出是否重启系统的对话框。按 < Y> 重启系统

1. 系统引导并出现相关标识信息时，按键进入BIOS设置。 选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

BIOS刷新工具（通过网络）

1. 用DVD驱动安装BIOS Update Utility。

2. 使用此功能时，请确保电脑联网。

3. 打开BIOS刷新工具，然后点击“Online Update”按钮。

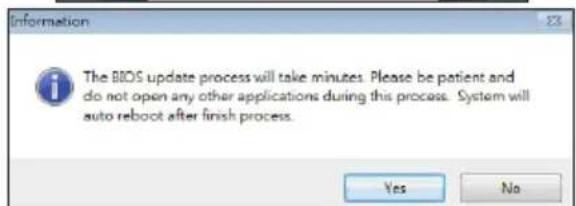

4. 屏幕弹出是否执行刷新BIOS程序的对话请求，点击“Yes”开始刷新BIOS。

5. 如果BIOS有新版本，屏幕会弹出提示您下载最新版本的对话框。点击“Yes”下载。

6. 完成下载后，屏幕弹出提示您刷新 BIOS 的对话框，点击“Yes”开始刷新。

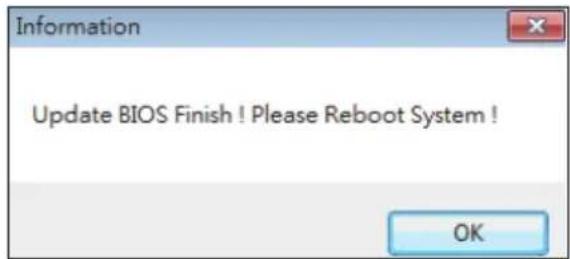

1. 刷新程序结束后，屏幕弹出提示您重启系统的对话框。点击“OK”重启系统。

1. 系统引导并出现相关标识信息时，按键进入BIOS设置。

选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

BIOS刷新工具（通过BIOS文件）

1. 用DVD驱动安装BIOS刷新工具。

2. 从我们的网站www.biostar.com.tw 下载合适的BIOS.

3. 在主页面打开BIOS Updat Utility，然后点击“Update BIOS”按钮。

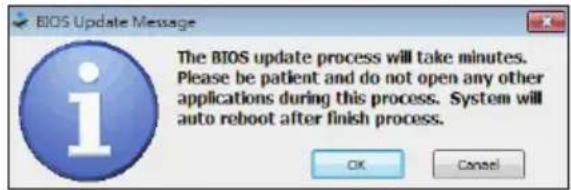

4. 屏幕弹出是否执行刷新BIOS程序的对话请求，点击“OK”开始刷新BIOS。

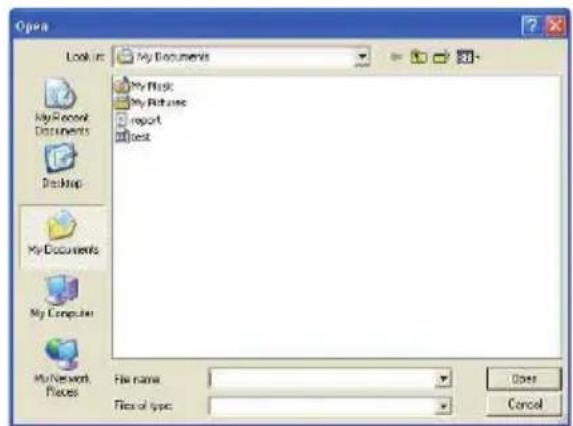

1. 选择BIOS文件的存放目录。然后选择合适的BIOS文件，点击“Open”。刷新BIOS要花几分钟时间，请耐心等待。

2. BIOS刷新过程结束后，点击“OK”重启系统。

3. 系统引导并出现相关标识信息时，按键进入BIOS设置。 选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

BIOS备份

点击BIOS备份按钮，选择存储备份文件的合适目录，然后点击"Save"。

1. 将光盘放入光驱，若Autorun功能已激活，驱动安装程序将会出现。
2. 选择Software Installation，然后点击各软件图标。
3. 根据屏幕上的指令完成安装。

启动软件

安装程序完成后，桌面上将出现软件图标。请双击图标启动软件工具。

注意

》所有软件的相关信息和内容若有变更，恕不另行通知。为使系统性能更佳，软件会不断升级。
》下面的图片和信息仅供参考，此主板的实际信息和设置可能与手册稍有差异。

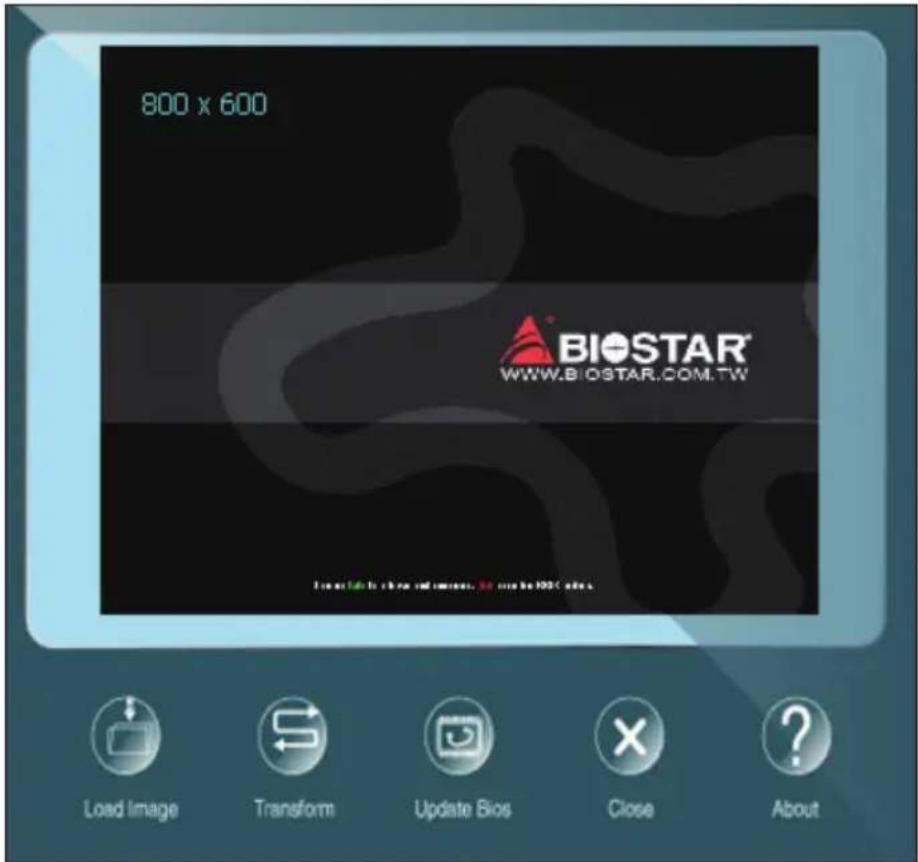

BIOScreen 工具

此实用工具可以将开机画面个性化。您可以选择BMP格式来自定义计算机开机画面。

请参照以下步骤来更新开机画面：

• 加载画面(Load Image): 选择图片作为开机画面。
• 转换(Transform): 转换图片并预览。
• 更新BIOS(Update Bios)：将图片写入BIOS内存，然后完成更新。

第四章:帮助信息

4.1 驱动程序安装注意事项

为获得更好的系统性能，在操作系统安装完成后，请插入您的系统驱动到光驱并安装。插入DVD后，将出现如下所示窗口。

此设置向导将自动检测您的主板和操作系统。

A. 驱动程序安装

安装驱动程序，请点击驱动器图标。设置向导将列出主板兼容驱动和操作系统。点击各设备驱动程序，以开始安装进程。

B. 软件安装

安装软件，请点击软件图标。设置向导将列出系统可用软件，点击各软件名称，以开始安装进程。

C. 使用手册

除了书本形式的手册，我们也提供光盘形式的使用指南。点击Manual图标，浏览可用相关使用指南。

注意

》在插入驱动之后，如此窗口未出现，请用文件浏览器查找并执行SETUP.EXE文件。
》若需要Acrobat Reader打开manual文件。请从网站http://get.adobe.com/reader/下载最新版本的Acrobat Reader软件。
》插图中使用的主板可能与实际的主板不同。这些插图仅供参考。

4.2 AMI BIOS 哗声代码

引导模块哗声代码

哔声次数 含义
持续哔声 持续哔声

BIOS 开机自检哔声代码

哔声次数含义
1 系统引导成功
8 显存错误(系统视频适配器)

4.3 问题解答

问题 解决方法
1.系统没有电,电源指示灯不亮,电源风扇不转动。2.键盘上的指示灯不亮。	1.确定电源线是否接好。2.更换线材。3.联系技术支持。
系统不起作用。键盘指示灯亮,电源指示灯亮,硬盘正常运作。	用力按压内存两端,确保内存安置于插槽中。
系统不能从硬盘启动,能从光盘启动。	1.检查硬盘与主板的连线,确定各连线是否确实接好,检查标准CMOS设置中的驱动类型。2.硬盘随时都有可能坏掉,所以备份硬盘数据是很重要的。
系统只能从光盘启动。硬盘能被读,应用程序能被使用,但是不能从硬盘启动。	1.备份数据和应用程序。2.重新格式化硬盘。用后备盘重新安装应用程序和数据。
屏幕提示“Invalid Configuration”或“CMOS Failure”。再次检查系统设备,确定设定是否正确安装了第二个硬盘	再次检查系统设备,确定设定是否正确
安装了第二个硬盘后,系统不能启动。	1.正确设置主/从硬盘跳线。2.运行安装程序,选择正确的驱动类型。与驱动器厂商联系,寻求驱动兼容性的技术支持。

CPU过热保护系统

在开启系统数秒后如有自动关机的现象，这说明CPU保护功能已被激活。CPU过热时，防止损坏CPU，主机将自动关机，系统则无法重启。

此种情况下，请仔细检查。

1. CPU 散热器平放在CPU表面。
2. CPU风扇能正常旋转。
3. CPU风扇旋转速度与CPU运行速度相符。

确认后，请按以下步骤缓解CPU保护功能。

1. 切断电源数秒。
2. 等待几秒钟。
3. 插上电源开启系统。

或是:

1. 清除CMOS数据。(查看 “Close CMOS Header: JCMOS1” 部分)
2. 等待几秒钟。
3. 重启系统。

附录I：产品中有毒有害物质或元素的名称及含量

部件名称	有毒有害物质或元素
	铅(Pb)汞	(Hg)镉(Cd)		六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB板○○○○○○
结构件○○○○○○
芯片及其它主动零件	X○○○○○
连接器X○○○○○
被动电子元器件	X○○○○○
焊接金属○○○○○○
线材○○○○○
助焊剂·散热膏·标签及其它耗材	○○○○○○

O：表示该有毒有害物质在该部件所有均质材料中的含量在SJ/T11363-2006标准规定的限量要求以下。
X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。
备注：在芯片及其它主动零件、连接器、被动电子元器件Pb栏位中有打X，表示Pb在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求，但均符合欧盟ROHS指令豁免条款。
